SAB00100 - Bastu HARVIA - Gratis bruksanvisning och manual

Produkttyp	Dörrkontroll för bastu
Märke	Harvia
Modell	SAB00100
Strömförsörjningsenhetens mått	85 x 85 x 40 mm
Dörrsensorns mått	55 x 10 x 10 mm
Tryckknappens mått	55 x 55 x 15 mm
Driftspänning	230 V ~ 50/60 Hz
Skyddsklass	IP X4
Tillåten omgivningstemperatur	-40 °C till +40 °C
Huvudfunktioner	Dörrövervakning, aktivering/avaktivering av fjärrstart
Kompatibilitet	Bastustyrningar serie Pro, home.com4, Xafir, Xenio
Strömförsörjning	230 V ~, kabel 3 x 1,5 mm²
Sensorkabelns längd	3 m (silikon)
Tryckknappskabelns längd	4 m (silikon)
Leveransinnehåll	Strömförsörjningsenhet, lysande tryckknapp, dörrsensor, magnet, magnet hållare för glas 8/10 mm, monteringsanvisning
Montering	Av kvalificerad elektriker
Underhåll	Inget underhåll krävs
Säkerhetsanvisningar	Korrekt användning, anvisningar för montör och användare, får inte användas av barn under 8 år utan uppsikt
Allmän information	Bruksanvisning finns på www.sentiotec.com/downloads

Vanliga frågor - SAB00100 HARVIA

Hur installerar jag dörrkontrollen?

Monteringen ska utföras av en kvalificerad elektriker. Fäst strömförsörjningsenheten nära bastuns styrning, montera dörrsensorn utanför bastun minst 10 cm från gångjärnspunkten, och fäst magneten på dörren mitt emot sensorn. Tryckknappen kan monteras ytligt eller infällt.

Vilka bastustyrningar är kompatibla?

Dörrkontrollen är kompatibel med styrningar serie Pro, home.com4, Xafir och Xenio. För Xenio och Xafir måste stiften X15 och X16 överbryggas och SAFE-funktionen ställas in på ON.

Vad gör jag om magneten inte är i linje med sensorn?

Justera magnetens position på dörren. För glasdörrar, använd den medföljande magnethållaren och välj montering inuti eller utanför. Avståndet ska möjliggöra tillförlitlig funktion.

Kan jag använda denna kontroll utan fjärrstartsfunktion?

Ja, dörrkontrollen övervakar även att dörren är stängd även om fjärrstart inte är aktiverad. Dess huvudsakliga funktion är dock att avbryta fjärrstart om dörren är öppen.

Vilka säkerhetsföreskrifter måste jag beakta?

Låt en specialiserad elektriker utföra monteringen. Stäng av strömmen före ingrepp. Respektera minimiavstånd och kabeltemperaturer (upp till 150 °C i väggen). Låt inte barn under 8 år använda apparaten utan uppsikt.

Vad är den tillåtna omgivningstemperaturen för dörrkontrollen?

Dörrkontrollen fungerar inom omgivningstemperaturintervallet -40 °C till +40 °C. Skyddsklass IP X4 möjliggör användning i fuktiga miljöer.

Hur underhåller jag dörrkontrollen?

Apparaten kräver inget särskilt underhåll. Rengör den med en mjuk, torr trasa vid behov. Undvik slipande medel eller lösningsmedel.

Vad gör jag om tryckknappen inte tänds?

Kontrollera de elektriska anslutningarna: den röda ledningen är för LED, den vita för SW3, den blå för SW4. Se till att 230 V ström är ansluten och att styrningens byglar är korrekt inställda.

Kan jag montera dörrsensorn på en glasyta?

Ja, använd den medföljande dubbelhäftande tejpen. Klipp den i två lika delar och fäst dem på sensorns baksida. För magneten på glasdörren, använd lämplig magnethållare.

Var kan jag ladda ner bruksanvisningen?

Den fullständiga bruksanvisningen finns gratis på webbplatsen www.sentiotec.com/downloads. Du kan också hitta den på notice-facile.com för modell Harvia SAB00100.

BRUKSANVISNING SAB00100 HARVIA

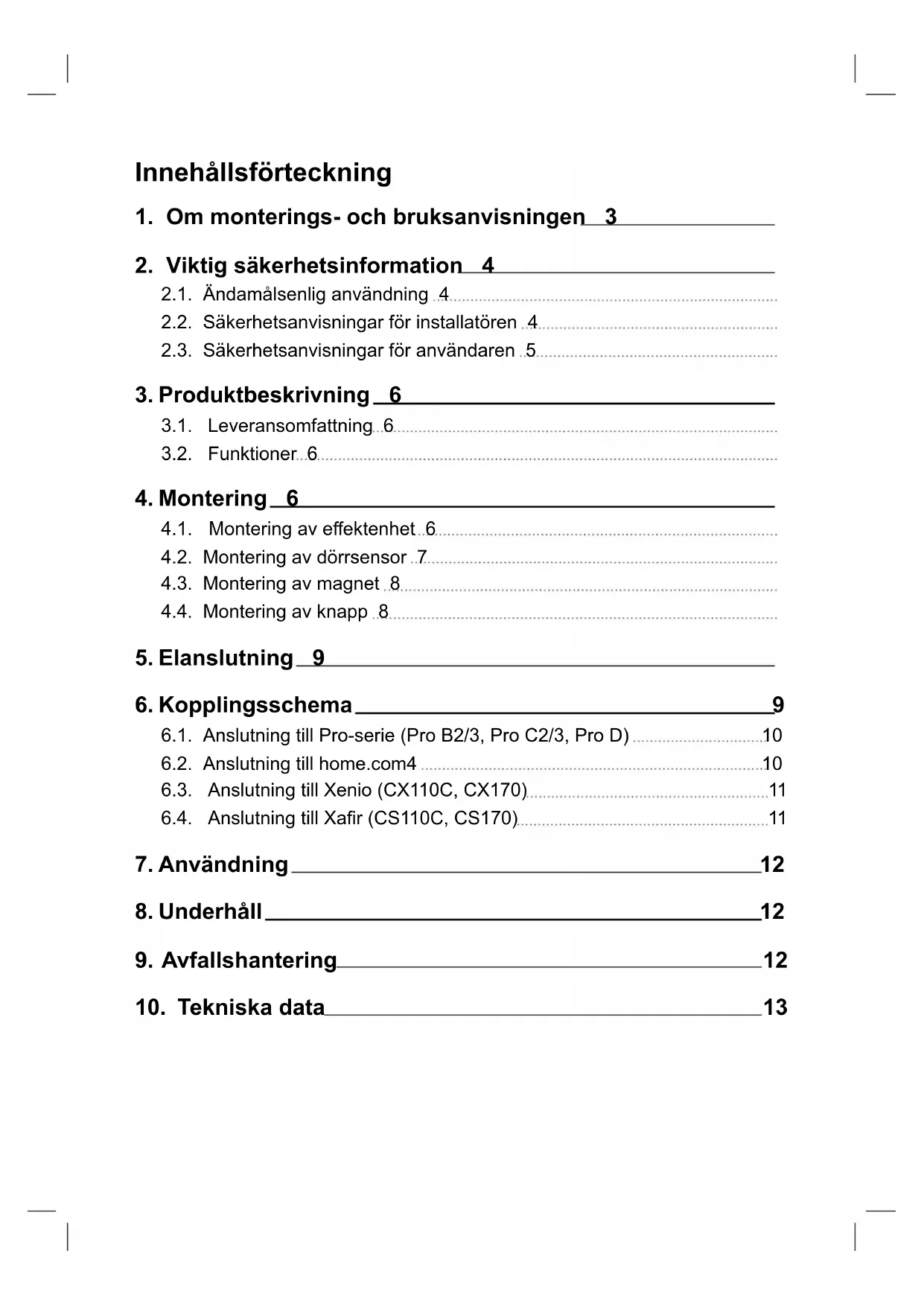

Innehållsförteckning

1. Om monterings- och bruksanvisningen 3

2. Viktig säkerhetsinformation 4

2.1. Ändamålsenlig användning 4
2.2. Säkerhetsanvisningar för installatören 4
2.3. Säkerhetsanvisningar för användaren .5

3. Produktbeskrivning 6

3.1. Leveransomfattning 6
3.2. Funktioner 6

4. Montering 6

7. Användning \_\_\_\_ 12

8. Underhåll 12

9. Avfallshantering 12

10. Tekniska data 13

1. Om monterings- och bruksanvisningen

Läs hela monterings- och bruksanvisningen noga och förvara den sedan i närheten av apparaten. Du kan då när som helst läsa de specifika säkerhets- och användningsanvisningarna.

Den här monterings- och bruksanvisningen kan även laddas ner från vår webbsida, www.sentiotec.com/downloads.

Symboler och varningar

I den här monterings- och bruksanvisningen används olika varningssymboler vid avsnitt som beskriver situationer som kan medföra fara eller risker av olika slag. Dessa varningar ska alltid beaktas. På så sätt undviker man sakskador och personskador, som i värsta fall kan ha dödlig utgång.

Följande signalord används:

FARA!

Om de här varningarna/anvisningarna inte följs leder det till allvarliga eller livsfarliga skador.

WARNING!

Om de här varningarna/anvisningarna inte följs kan det leda till allvarliga eller livsfarliga skador.

FÖRSIKTIGHET!

Om de här varningarna/anvisningarna inte följs kan det leda till lindriga skador.

WARNING!

Varnar för sakskador.

Övriga symboler

Används vid tips och nyttig information.

Läs bruksanvisningen

2. Viktig säkerhetsinformation

Dörrövervakningen har konstruerats och tillverkats enligt vedertagna säkerhetstekniska regler. Det kan ända uppstå vissa risker under användningen. Följ alltid nedanstående säkerhetsanvisningar och observera de särskilda varningarna i resp. kapitel.

2.1. Ändamålsenlig användning

Dörrövervakningen används för att övervaka bastudörren när fjärrstyrningsfunktionen används.

Ett bastuaggregat som regleras via styrenhetens fjärrstartfunktion måste klara övertäckningstestet enligt EN 60335-2-53, avsnitt 19.101. Om man inte kan uppfylla det här villkoret med aggregatet måste man vidta lämpliga säkerhetsförebyggande åtgärder (t.ex. säkerhetsavstängning eller dörrövervakning)

All annan användning betraktas som ej ändamålsenlig. Ej ändamålsenlig användning kan leda till skador på produkten och innebära risk för allvarliga eller livsfarliga skador.

2.2. Säkerhetsanvisningar för installatören

• Montering/installation får endast utföras av elektriker.
• Dörrövervakningen får endast installeras och anslutas i spänningslöst tillständ.
• Följ den aktuella styrenhetens monteringsanvisningar.
• Följ gällande lokala bestämmelser.
• Om det uppstår problem som inte beskrivs tillräckligt detaljerat i monteringsanvisningarna, vänd dig, för din egen säkerhets skull, till leverantören/återförsäljaren.

2.3. Säkerhetsanvisningar för användaren

• Barn under 8 år får inte använda dörrövervakningen.
• Under följande förutsättningar får dörrövervakningen användas av barn över 8 år, av personer med nedsatt psykisk, sensorisk eller mental förmåga och av personer som saknar erfarenhet och kunskap med/om liknande typ av utrustning:

- under uppsikt.

– när de har instruerats om säker användning och känner till vilka risker som kan uppstå.

- Barn får inte leka med dörrövervakningen.

• Observera den aktuella styrenhetens bruksanvisning.
• Om det uppstår problem som inte beskrivs tillräckligt detaljerat i bruksanvisningen, vänd dig, för din egen säkerhets skull, till leverantören/återförsäljaren.

3. Produktbeskrivning

3.1. Leveransomfattning

• Effektenhet dörrövervakning
• Upplyst knapp inkl. anslutningskabel
• Dörrsensor inkl. anslutningskabel, dubbelsidig tejp
• Magnet
• Dörrmagnetshållare för 8 och 10 mm glas
• Monteringsanvisning

3.2. Funktioner

Dörrövervakningen används för att övervaka den stängda bastudörren när fjärrstart är aktiverat. Om bastudörren öppnas under "Standby för fjärrstyrning" avbryts funktionen Fjärrstart.

Kompatibla bastustyrenheter: Pro-Serie, home.com4, Xafir, Xenio

4. Montering

Beakta tekniska data på Sida 13 vid monteringen:

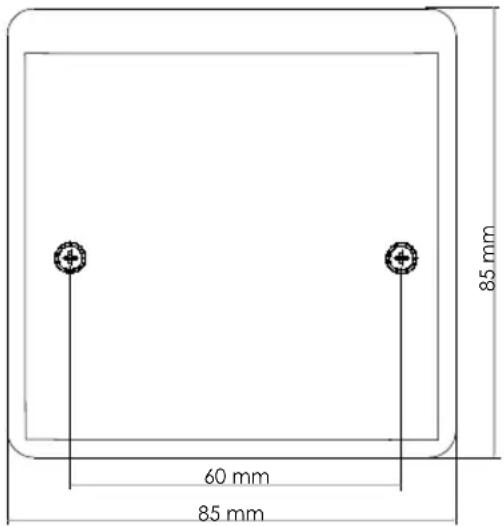

- Använd de medföljande skruvarna och fäst effektenhet 1 för dörrövervakningen i närheten av bastustyrenheten (effektenhet - vid 2-delade styrenheter)

- Kablar som dras i bastuväggen måste tåla temperaturer på upp till 150 °C.

60 mm 85 mm 85 mm

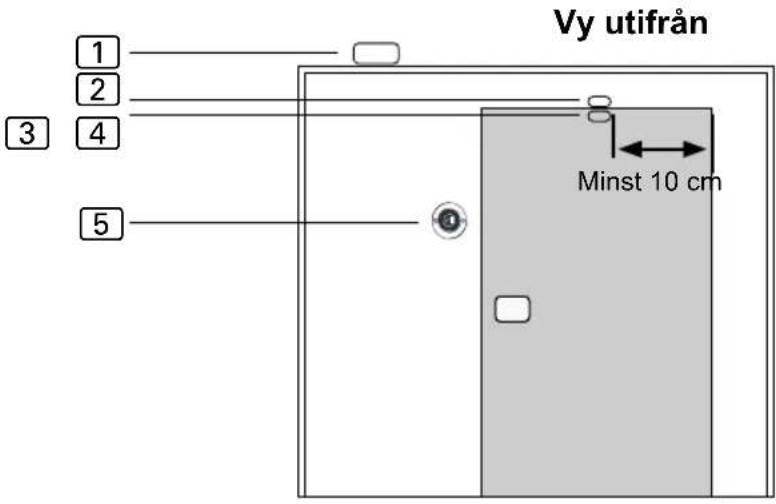

Vy utifrån 1 2 3 4 5 Minst 10 cm

4.2. Montering av dörrsensor

Fäst dörrsensorn 2 utanför bastun i området kring bastudörren:

Observera minimiavständet på 10 cm till gångjärnet

• På bastu av trä:

▶ Använd de medföljande träskruvarna (bild A)

- På glasytor:

Använd den dubbelsidiga tejpen (bild B). Skär den medföljande tejpen i två lika stora delar och fäst delarna på dörrsensors baksida i enlighet med instruktionerna på bild B.

Fäst magneten 3 på bastudörren så att den är i linje med sensorn

Observera avståndet till dörrsensorn så att funktionen kan garanteras

- På trädörrar:

Använd de medföljande träskruvarna (bild C).

- På glasdörrar, använd dörrmagnetshållare 4.

Beroende på avståndet till dörrsensorn är följande installationer möjliga:

▶ Magneten läggs in i hållaren på insidan (bild D). Fixera magneten genom att böja in fästflikarna i urtagen. Använd en skruvmejsel för att göra detta.
- Annars kan magneten skruvas dit på dörrmagnetshållaren på utsidan (bild E).

Dörrövervakningens knapp 5 kan monteras utanpåliggande eller infällt (bild F).

Upotusasennus / Sänkt montering

①. Ø50-52

Observera följande punkter vid elektrisk anslutning av dörrövervakningen:

• Dra anslutningskablarna genom kabelgenomföringarna. Borra så små håll som möjligt (t.ex. 2 mm platt skruvmejsel) så att fuktskyddet bevaras.
• Följ den aktuella styrenhetens monteringsanvisningar.
  Eventuellt måste en bygling ställas in och aktiveras i teknikermenyn Funktioner.

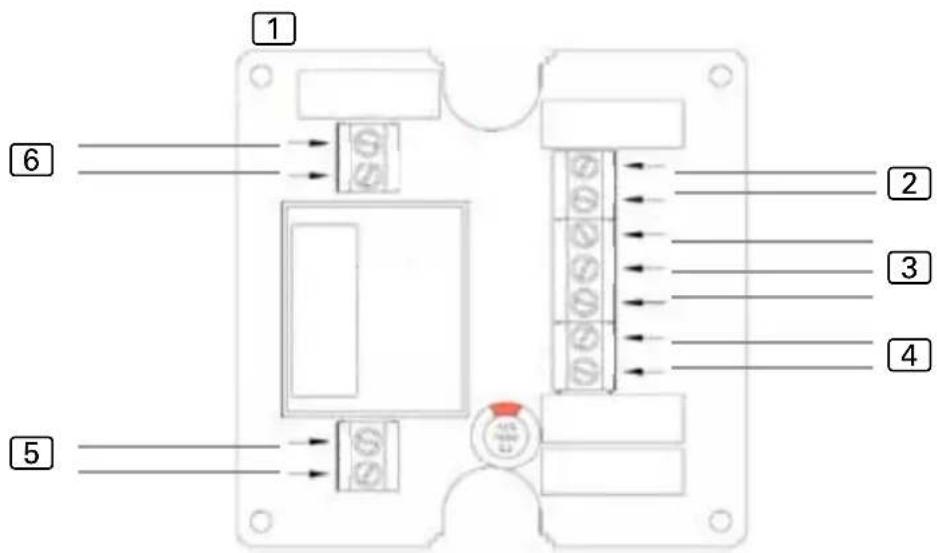

6. Kopplingsschema

1 2 3 4 5 6

1 Effektenhet
2 Dörrsensor
3 Knapp (röd =LED+, vit=SW3, blå =SW4)
4 Omkopplare fjärrstart/fjärrstartsystem
5 Spänningsförsörjning 230 V\~ 50 / 60 Hz
6 Styrenhet fjärrstartkontakter (polaritet inte tillämpligt)

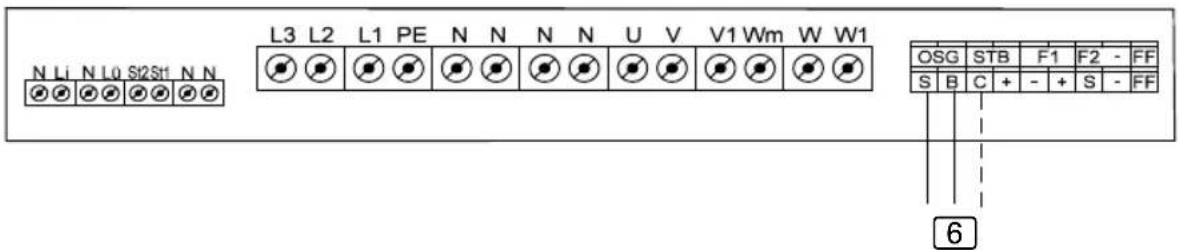

6.1. Anslutning till Pro-serie (Pro B2/3, Pro C2/3, Pro D)

N L1 N L0 S12S11 N N L3 L2 L1 PE N N N N U V V1 Wm W W1 OSG STB F1 F2 - FF S B C + - + S - FF 6

6 Anslutning till S/B....Fjärrstart bastu/användarprogram 1 Anslutning till C/B....Fjärrstart kombidrift/användarprogram 2

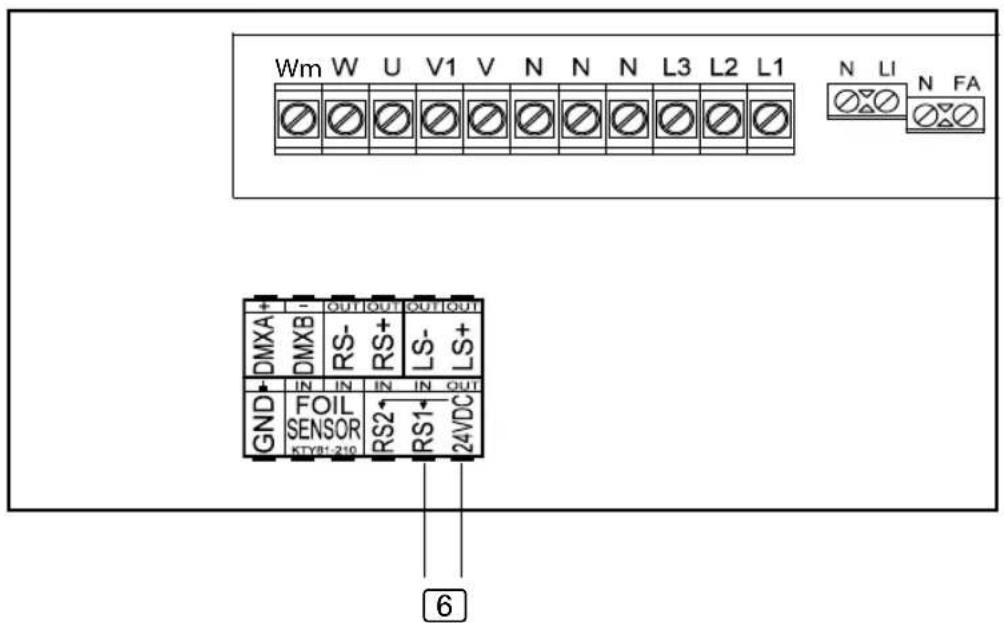

6.2. Anslutning till home.com4

Wm W U V1 V N N N L3 L2 L1 N LI N FA + - OUT OUT OUT OUT DMXA DMXB RS- RS+ LS- LS+ IN IN IN IN OUT GND FOIL SENSOR RS2 RS1 24VDC KTYB1-210

6 Anslutning till RS1/24VDC....fjärrstart - Utför inställningen i teknikermenyn vid menypunkt Mode RS1.

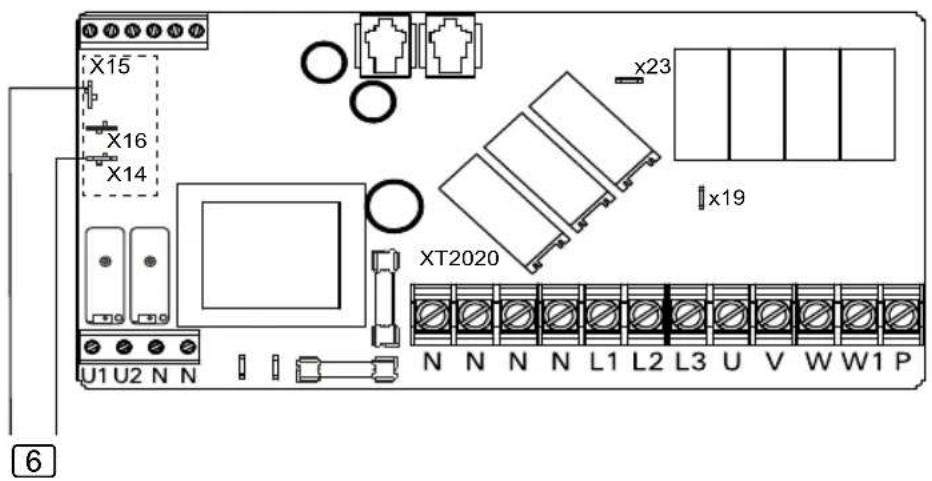

6.3. Anslutning till Xenio (CX110C, CX170)

X15 X16 X14 x23 x19 XT2020 U1 U2 N N N N N N L1 L2 L3 U V W W1 P 6

• PIN X15 och X16 måste förbikopplas.
- I inställningarna måste funktionen SAFE ställas in på ON.

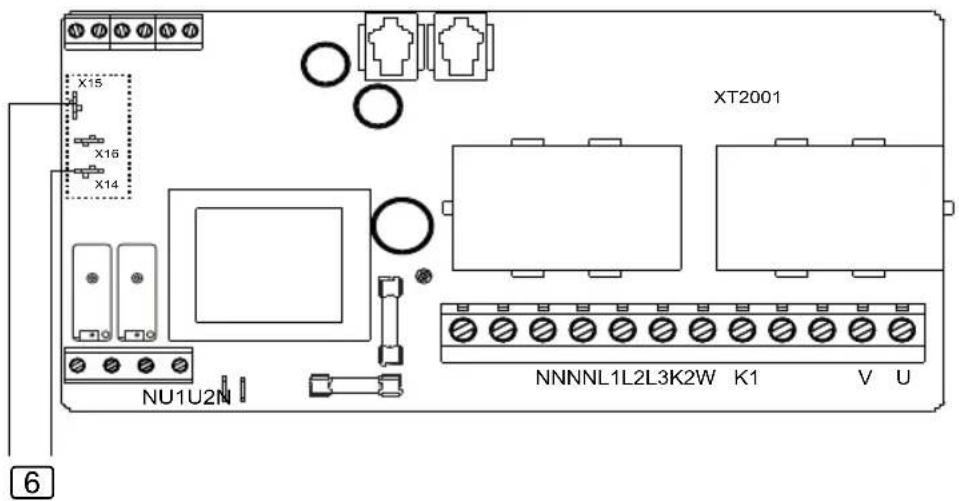

6.4. Anslutning till Xafir (CS110C, CS170)

• PIN X15 och X16 måste förbikopplas.
- I inställningarna måste funktionen SAFE ställas in på ON.

7. Användning

Observera den aktuella styrenhetens bruksanvisningar.

1. Kontrollera att det inte finns några brännbara föremål på bastuaggregatet.
2. Stäng bastudörren.
3. Aktivera fjärrstart på styrenheten i valfritt driftläge. Observera den aktuella styrenhetens bruksanvisningar för information om detta.

▶ Den aktiverade fjärrstarten visas.

1. Aktivera dörrövervakningens knapp.

▶ Styrenheten är nu redo för att kunna startas och stoppas via fjärrstartsignal.

Om bastudörren öppnas när fjärrstart har aktiverats, slocknar fjärrstartfunktionen och styrenhetens standbyläge aktiveras.

8. Underhåll

Enheten behöver inte underhållas.

9. Avfallshantering

• Ta hand om förpackningsmaterialet enligt gällande bestämmelser.
• Enheterna innehåller både återanvändbart material och skadliga ämnen. Släng inte en uttjänt produkt i hushållssoporna, utan lämna den till återvinning enligt gällande bestämmelser.

10. Tekniska data

Omgivningsförhållanden

Omgivningstemperatur: -40 °C till +40 °C

Skyddsklass (stänkvattenskyddad): IP X4

Effektenhet

Mått: 85 x 85 x 40 mm

Drivspänning: 230 V 50/60

Dörrsensor

Mått: 55 x 10 x 10 mm

Monteringsöppning: ∅ 50 x 13 mm

Mått: 55 x 55 x 15 mm

Diameter monteringsöppning: 50 mm

Spänningsförsörjning: 3 x 1,5 mm²

Fjärrstartbrytare eller fjärrstartsystem: 2 x 0,5 mm²

Fjärrstartsignal från styrenhet: 2 x 0,5 mm²

Global:

www.harvia.fi

Tel. [phone]

HARVIA Sauna & Spa 7672 22 900-50

Central

www.sentiotec.com

Europe

Ovivalvontalaite
