BRUKSANVISNING Variant View S1620SV HARVIA

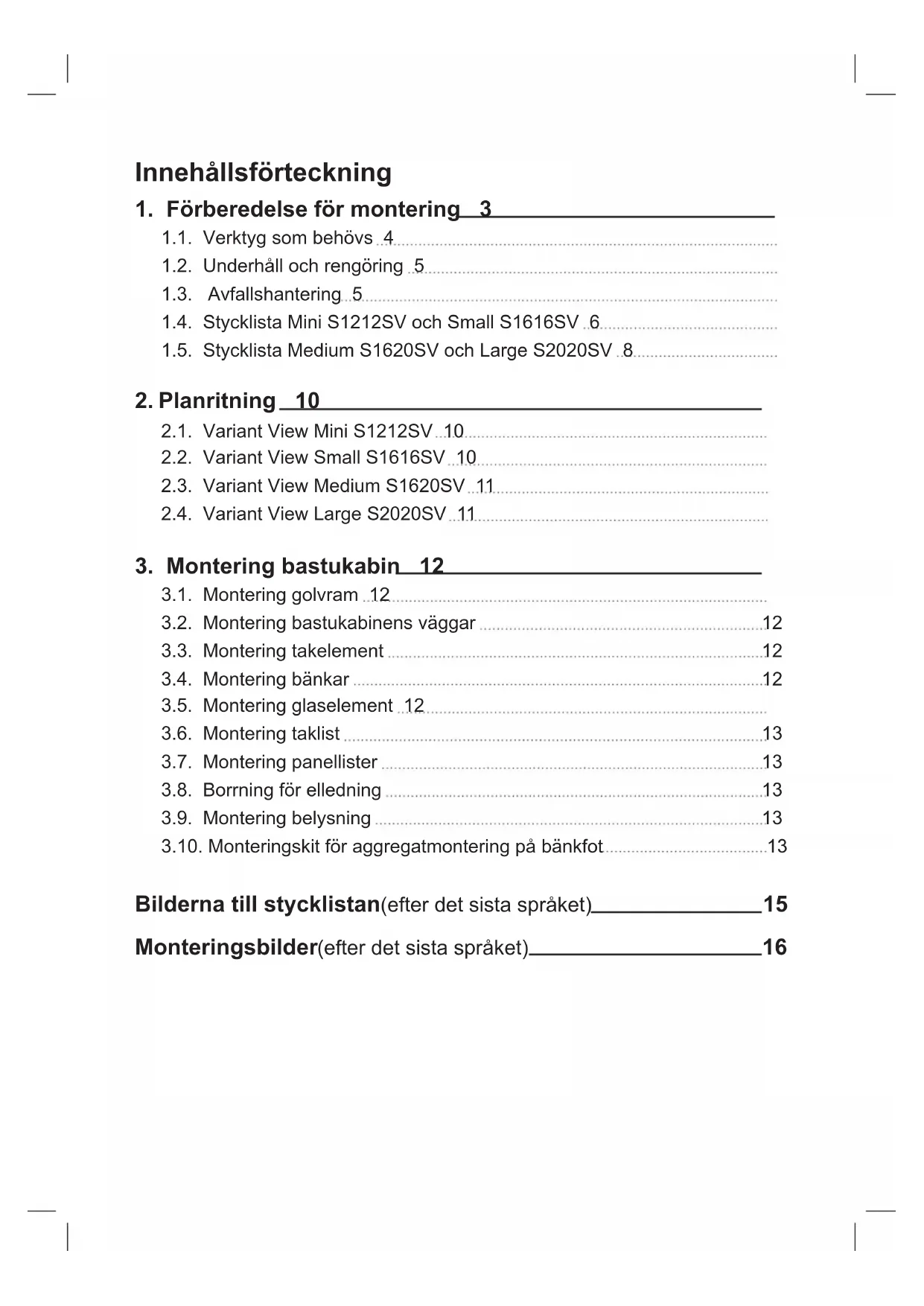

Innehållsförteckning
1. Förberedelse för montering 3
1.1. Verktyg som behövs 4
1.2. Underhåll och rengöring 5
1.3. Avfallshantering 5
1.4. Stycklista Mini S1212SV och Small S1616SV 6
1.5. Stycklista Medium S1620SV och Large S2020SV 8
2. Planritning 10
2.1. Variant View Mini S1212SV 10
2.2. Variant View Small S1616SV 10
2.3. Variant View Medium S1620SV 11
2.4. Variant View Large S2020SV 11
3. Montering bastukabin 12
3.1. Montering golvram 12
3.2. Montering bastukabinens väggar 12
3.3. Montering takelement 12
3.4. Montering bänkar 12
3.5. Montering glaselement 12
3.6. Montering taklist 13
3.7. Montering panellister 13
3.8. Borrning för elledning 13
3.9. Montering belysning 13
3.10. Monteringskit för aggregatmontering på bänkfot 13
Bilderna till stycklistan(efter det sista språket)\_\_\_\_15
Monteringsbilder(efter det sista språket)\_\_\_\_16
1. Förberedelse för montering
Läs hela monteringsanvisningen noga och förvara den sedan i närheten av bastun. På så vis kan du alltid kontrollera produktinformation när det behövs.
Den här monteringsanvisningen kan även laddas ner från kundtjänstsektionen på vår webbsida, www.harvia.com.
Viktig information:
- Kontrollera med hjälp av stycklistan innan du påbörjar arbetet att alla komponenter verkligen har levererats. Om några komponenter mot förmodan skulle saknas, kontakta din återförsäljare senast 14 dagar efter att du mottagit bastukabinen.
-
Utrymmet där bastukabinen monteras ska vara torrt och utformat för att en tillräcklig luftcirkulation ska kunna säkerställas.
-
Golvet ska vara vågrätt och jämnt, helst av sten eller klinkers.
- När bastukabinen monteras krävs ett höjdutrymme på minst 230 cm.
- Det måste hållas ett avständ på minst 5 cm från väggar.
- Trädelarna som ska användas invändigt får inte vara impregnerade.
- Två personer måste närvara vid monteringen.
- Trä är en naturprodukt som kan krympa eller deformeras även om det förvaras rätt. Därför kan det ibland krävas lite kraft vid monteringen.
- Alla skruvförband måste förborras.
Obs!
Elanslutningarna får endast utföras av behörig elektriker eller motsvarande kvalificerad person.
1.1. Verktyg som behövs
- Hammare och träbit eller en gummihammare
- Batteridriven skruvdragare med bits för krysspårskruvar och torx
• Rullmåttband
- Borr med diameter 3 mm, 10 mm, 20–30 mm (för elkabel till bastuaggregat)
• Vattenpass
• Insexnyckel 1,5 mm
- Universalkniv
- Stege
Denna symbol uppmärksammar tips och nyttig information
Förborning
Fastspikning
Kontroll av rät vinkel:
Försiktig hantering av glas: Var särskilt försiktig med glaskanterna – härdat glas kan gå i småbitar vid stötar. Lägg ett skyddslager (t.ex.: förpackningskartong) under glaskanten.
1.2. Underhåll och rengöring
- Bastun ska rengöras med en fuktig trasa. Använd bara varmt vatten – inga rengöringsmedel.
- Om bastun inte används en längre tid rekommenderar vi att bastukabinen ändå värms upp en gång i månaden.
Fickor med kåda är inget reklamationsskäl. Detta beror på att det alltid finns fickor med kåda i furu och att det inte går att se hur djupt dessa sitter vid utgallringen.
Om fickorna sitter strax under ytan spricker de upp vid värmeutveckling och börjar "blöda".
Kådan som rinner ut kan tas bort med en duk som fuktats med aceton. Om det bara bildas droppar av kåda är det bäst att låta dessa härda och försiktigt ta bort dem senare med en kniv.
1.3. Avfallshantering
- Ta hand om förpackningsmaterialet enligt gällande bestämmelser.
- Enheterna innehåller både återanvändbart material och skadliga ämnen. Släng inte en uttjänt produkt i hushållssoporna, utan lämna den till återvinning enligt gällande bestämmelser.
1.4. Stycklista Mini S1212SV och Small S1616SV
Bilder på delarna finns på sidan 11 (efter alla språk).
| Nr Beteckning St. Mått i mm St. Mått i mm | ||||
| S1212SV | S1616SV | |||
| Golvram | ||||
| 1 Golvram 1 1097x68x43 1 1522x68x43 | ||||
| 2 Golvram 1 1142x68x43 1 1567x68x43 | ||||
| 3 Golvram ventilationsöppning 1 1097x68x43 1 1522x68x43 | ||||
| Väggelement | ||||
| 4 Väggelement 510 | 4 | 1900x510x75 | 2 | 1900x510x75 |
| 4 Väggelement 935 | 2 | 1900x935x75 | ||
| 5 Elelement 510 | 1 | 1900x510x75 | ||
| 5 Elelement 935 | 1 | 1900x935x75 | ||
| 6 Ventilationselement 510 | 1 | 1900x510x75 | 1 | 1900x510x75 |
| Hörnstolpe | ||||
| 7 Hörnstolpe A | 1 | 1949x85x45 2 | 1949x85x45 | |
| 8 Hörnstolpe B | 1 | 1949x73x45 | ||
| 9 Hörnstolpe G | 1 | 1836x77x76 1 | 1836x77x76 | |
| 10 Hörnstolpe H | 1 | 1836x77x44 1 | 1836x77x44 | |
| Takelement | ||||
| 11 Takelement | 1 | 1144x1172x64 | 1 | 1597x883x64 |
| 12 Takelement | 1 | 1597x686x64 | ||
| 13 Takram | 1 | 1142x45x32 2 | 1395x45x32 | |
| 13 Takram | 2 | 970x45x32 | 1 | 1567x45x32 |
| 13 Takram | ||||
| 14 Taklist | 2 | 1210x95x15 2 | 1605x95x15 | |
| 14 Taklist | 2 | 1183x95x15 2 | 1633x95x15 | |
| Hörnpaneler | ||||
| 15 Hörnlister tak invändigt | 2 | 1005x18x15 2 | 1430x18x15 | |
| 15 Hörnlister tak invändigt | 1 | 1022x18x15 1 | 1447x18x15 | |
| 16 Hörnlist invändigt | 2 | 1025x20x20 2 | 1025x20x20 | |
| 17 Hörnpaneler utvändigt | 2 | 1900x77x15 2 | 1900x77x15 | |
| 18 Hörnpaneler utvändigt | 1 | 1900x64x15 1 | 1900x64x15 | |
| 19 Hörnpaneler utvändigt | 1 | 1900x64x15 1 | 1900x64x15 | |
Nr Beteckning St. Mått i mm St. Mått i mm
S1212SV S1616SV
| Glasfront | |||
| 20 U-profil aluminium 1 402x22x12 2 409x22x12 | |||
| 21 Glas 1 1939x411x8 2 1939x417x8 | |||
| 21 Glasdörr | 1 | 1897x600x8 1 | 1897x600x8 |
| 22 Distanslist över glasdörr | 1 | 610x20x8 | 1 610x20x8 |
| 23 Dörhandtagssats | 1 | 300x158x30 1 | 300x158x30 |
| 24 Gångjärnsbeslag | 2 | 2 | |
| Interiör | |||
| 25 Övre bastubänk | 1 | 1015x500x90 | 1 1440x600x90 |
| 25 Övre bastubänk | 1 680x500x90 | ||
| 25 Övre bastubänk | 1 500x285x90 | ||
| 25 Nedre bastubänk | 1 1440x400x90 | ||
| 26 Bänkfot | 1 | 1143x510x90 2 | 1143x510x90 |
| 27 Fotpall | 1 | 475x400x90 | |
| 28 Fötter | 4 431x90x28 | ||
| 29 Bänkpanel | 1 | 525x402x42 1 | 1370x402x42 |
| 30 Ryggstöd | 1 | 978x270x36 1 | 1400x270x36 |
| 30 Ryggstöd | 1 1234x270x36 | ||
| 30 Ryggstöd | 1 840x270x36 | ||
| 31 Bänkunderlagslist | 2 495x99x29 | 2 900x90x29 | |
| 32 Bänkunderlagslist | |||
| 33 Bänkunderlagslist | 1 468x90x29 | 2 900x90x29 | |
| 33 Bänkunderlagslist | 2 700x90x29 | ||
| Tillbehör | |||
| 35 Ventilationsreglage | 1 260x87x20 | 1 260x87x20 | |
| 36 Belysning (SAS21060T) | 1 | 200x100x65 1 | 200x100x65 |
| 37 Monteringsmaterial | 1 | 1 | |
| 38 Kit för aggregatmontering på bänkfot | 1 | 1 | |
| 39 Monteringsanvisning | 1 | 1 | |
| Tillbehör (tillval) | |||
| RGBW LED-lysrör | 2 | LED-tube 900 | 1 LED-tube 700 |
| RGBW LED-lysrör | 1 LED-tube 1200 | ||
| RGBW LED-lysrör | 1 LED-tube 1300 | ||
| Färgljusreglering Xenio RGBW | 1 | 1 | |
| DMX-drivrutin (DMX-C) | 1 | 1 | |
| Nätdel (LED-PWS-24-XX) | 1 | 40 W | 90 W |
1.5. Stycklista Medium S1620SV och Large S2020SV
Bilder på delarna finns på sidan 11 (efter alla språk).
Nr Beteckning St. Mått i mm St. Mått i mm
S1620SV S2020SV
Golvram
| 1 Golvram 1 1522x68x43 1 1947x68x43 |
| 2 Golvram 1 1992x68x43 1 1992x68x43 |
| 3 Golvram ventilationsöppning 1 1522x68x43 1 1947x68x43 |
Väggelement
| 4 Väggelement 935 2 | 1900x935x75 4 | 1900x935x75 | |||
| 4 Väggelement 510 2 | 1900x510x75 | ||||
| 5 | Elelement 935 | 1 | 1900x935x75 | 1 | |
| 6 | Ventilationselement 935 | 1 | 1900x935x75 | 1 | |
Hörnstolpe
| 7 Hörnstolpe A | 2 1949x85x45 2 1949x85x45 |
| 9 Hörnstolpe G | 1 1836x77x76 1 1836x77x76 |
| 10 Hörnstolpe H | 1 1836x77x44 1 1836x77x44 |
Takelement
| 11 | Takelement | 1 | 2022x883x64 | 1 | 2022x1112x64 |
| 12 | Takelement | 1 | 2022x687x64 | 1 | 2022x883x64 |
| 13 | Takram | 1 | 1992x45x32 1 | 1992x45x32 | |
| 13 | Takram | 2 | 1395x45x32 2 | 1819x45x32 | |
| 14 | Taklist | 2 | 2058x95x15 2 | 2058x95x15 | |
| 14 | Taklist | 2 | 1605x95x15 2 | 2033x95x15 |
Hörnpaneler
| 15 | Hörnlister tak invändigt | 1 1868x18x15 1 1868x18x15 |
| 15 | Hörnlister tak invändigt | 2 1426x18x15 2 1850x18x15 |
| 16 | Hörnlist invändigt | 2 1025x20x20 2 1025x20x20 |
| 17 | Hörnpaneler utvändigt | 2 1900x77x15 2 1900x77x15 |
| 18 | Hörnpaneler utvändigt | 1 1900x64x15 1 1900x64x15 |
| 19 | Hörnpaneler utvändigt | 1 1900x64x15 1 1900x64x15 |
Nr Beteckning St. Mått i mm St. Mått i mm
S1620SV S2020SV
| Glasfront | ||||
| 20 U-profil aluminium 2 621x22x12 2 621x22x12 | ||||
| 21 Glas 2 1939x629x8 2 1939x629x8 | ||||
| 21 Glasdörr 1 1897x600x8 1 1897x600x8 | ||||
| 22 Distanslist över glasdörr | 1 | 610x20x8 | 1 | 610x20x8 |
| 23 Dörhandtagssats | 1 300x158x30 1 300x158x30 | |||
| 24 Gångjärnsbeslag | 2 2 | |||
| Interiör | ||||
| 25 Övre bastubänk | 1 | 1865x600x90 | 1 | 1865x600x90 |
| 25 Övre bastubänk | 1 | 680x500x90 | 1 | 1165x500x90 |
| 25 Övre bastubänk | 1 500x285x90 1 582x500x90 | |||
| 25 Nedre bastubänk | 1 | 1865x400x90 | 1 | 1865x500x90 |
| 26 Bänkfot | 2 | 1143x510x90 | 2 | 1143x510x90 |
| 29 Bänkpanel | 1 | 1795x402x42 | 1 | 1795x402x42 |
| 30 Ryggstöd | 1 | 1828x270x36 1 | 1828x270x36 | |
| 30 Ryggstöd | 1 | 1234x270x36 1 | 1720x270x36 | |
| 30 Ryggstöd | 1 839x270x36 1 | 1136x270x36 | ||
| 32 Bänkunderlagslist | 2 850x99x29 2 1050x90x29 | |||
| 33 Bänkunderlagslist | 1 950x90x29 2 1050x90x29 | |||
| 33 Bänkunderlagslist | 1 700x90x29 | |||
| 34 Stödben bänk | 1 845x68x44 1 845x68x44 | |||
| 34 Stödben bänk | 1 395x68x44 1 395x68x44 | |||
| Tillbehör | ||||
| 35 Ventilationsreglage | 1 260x87x20 1 260x87x20 | |||
| 36 Belysning (SAS21060T) | 1 200x100x65 1 200x100x65 | |||
| 37 Monteringsmaterial | 1 1 | |||
| 38 Kit för aggregatmontering på bänkfot | 1 1 | |||
| 39 Monteringsanvisning | 1 | 1 | ||
| Tillbehör (tillval) | ||||
| RGBW LED-lysrör | 1 | LED-tube 700 | 1 | LED-tube 1200 |
| RGBW LED-lysrör | 1 | LED-tube 1200 | 1 | LED-tube 1600 |
| RGBW LED-lysrör | 2 | LED-tube 1300 | 2 | LED-tube 1800 |
| Färgljusreglering Xenio RGBW | 1 1 | |||
| DMX-drivrutin (DMX-C) | 1 1 | |||
| Nätdel (LED-PWS-24-XX) | 1 | 160 W | 1 | 160 W |
2. Planritning

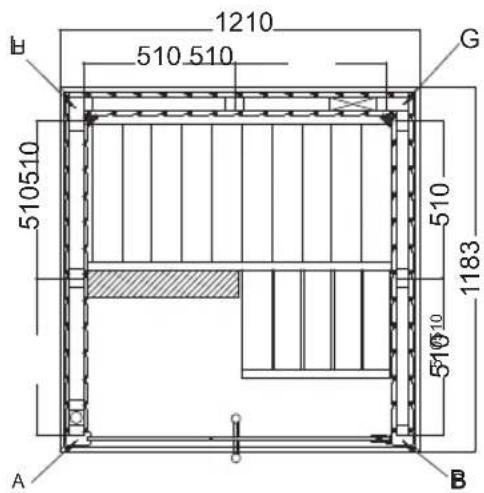

2.1. Variant View Mini S1212SV


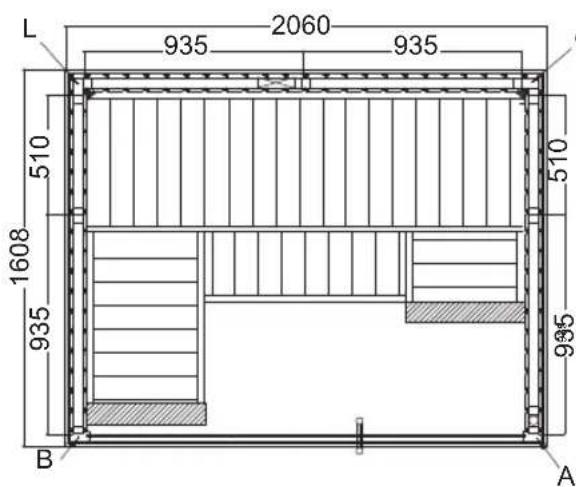

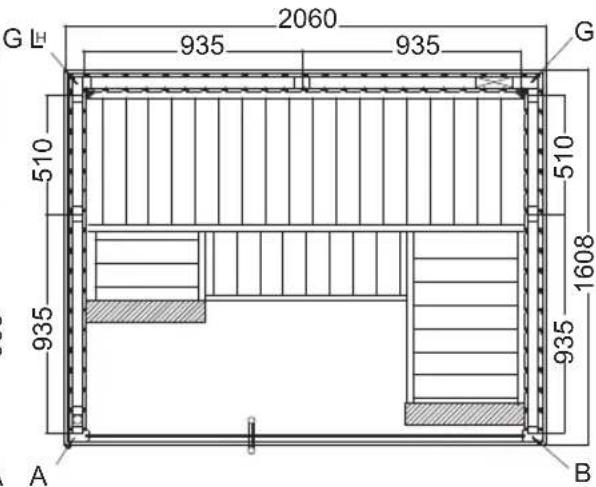

1635 935 510 G 510 510.5 1608 935 935 A A2.3. Variant View Medium S1620SV


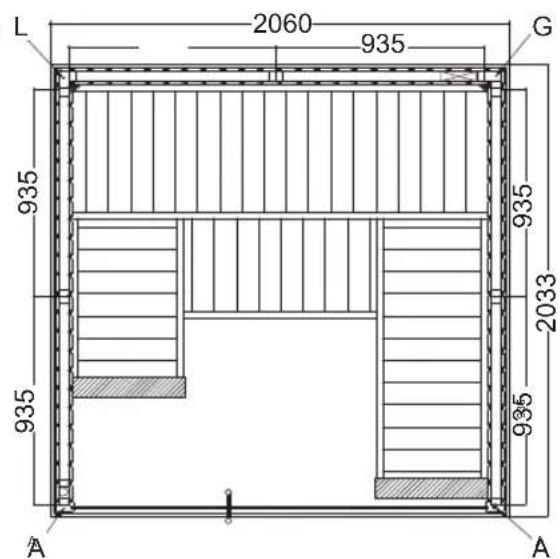

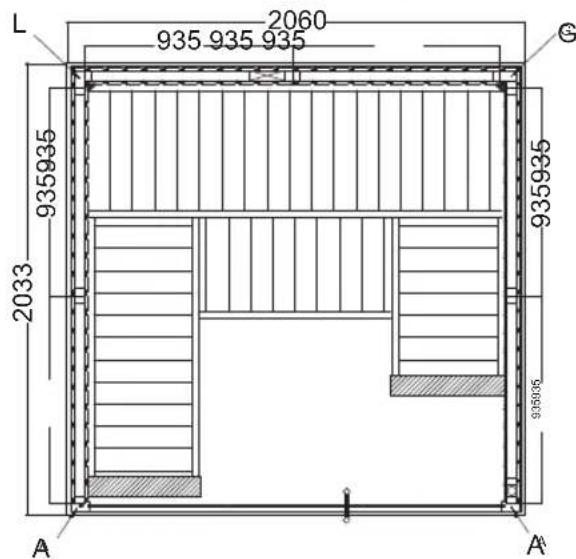

2.4. Variant View Large S2020SV
WARNING!
Observera planritningarna på sidorna 10 och 11 samt bilderna från och med sidan 16 (efter det sista språket).
3.1. Montering golvram
Börja med golvramen och skruva fast den i hörnen. Flytta på golvramen tills bastuns slutgiltiga position har nätts.
3.2. Montering bastukabinens väggar
Observera väggelementens utsida/insida.
Observera ventilationselementets position. Det måste sitta snett mittemot ugnen.
Börja med att montera väggelementen med ventilationselementet och skruva ihop detta med hörnstolpen (G, H). De övriga väggelementen sitter ihop med spår och fjäder samt fixeras när takramen monteras. Kontrollera här att vinklarna är räta (se tips på sidan 4).
Montera multiclipsen på väggelementens gavlar och på hörnstolparna (A, B). Se till att multiclipsen riktas in rätt – hörnstolparna sätts in i väggelementen uppifrån och ner.
Montera ventilationsreglaget.
3.3. Montering takelement
Lägg in takelementen och skruva ihop dem med bastukabinens väggar. Obser- vera kabelutgången.
3.4. Montering bänkar
Montera bänkunderlagslisterna på sidoväggselementen. M10 x 120-skruvar används för att sätta ihop vinkelbänken med bastubänken. Skruva in ställfötterna i bänkfoten. Fixera bänkfoten genom att skruva upp spärren med vinkelbänken och skruva ihop bänkfoten med sidoväggen.
Montera bänkpanelen och ryggstödet.
3.5. Montering glaselement
Skjut på U-profilerna av aluminium på glaselementen och sätt in glaselementen i bastukabinen.
Observera att dörröppningens riktning bestäms när du monterar glaselementet med hålen för gångjärnsbeslagen.
Limma fast U-profilerna i aluminium på golvet med silikon eller monteringslim.
Montera "distanslisten över glasdörren".
Observera att dörren öppnas utåt vid monteringen av dörrbeslagen.
Skruva först fast de båda dörrbeslagen på fix-glaselementet och se till att beslagen riktas in rakt. Inriktningen görs genom att de båda plastinläggen justeras/vrids.
Dörrhandtagen skruvas ihop med varandra inifrån. Använd plastbrickorna vid Niro-handtag.
Montera dörrmagnet och överdragsplåt.
SV
3.6. Montering taklist
Montera vinkelhörnen på taklisterna. Skruva sedan ihop taklisterna med takelementet.
3.7. Montering panellister
Sätt fast "hörnlister tak invändigt" och "hörnlister invändigt" samt "hörnpaneler utvändigt" med spik.
3.10. Monteringskit för aggregatmontering på bänkfot
Behövs endast om aggregatet monteras på gavelstödet för att uppfylla säkerhetsavständen."
Monteringsanvisning sid. 14/14

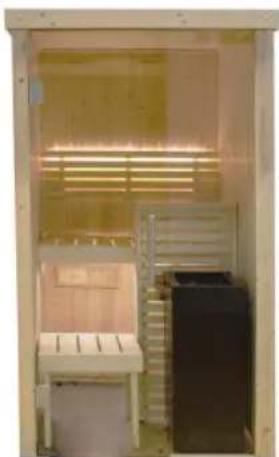

Element sauna
VARIANT VIEW
INSTRUCTIONS FOR INSTALLATION
English
Mini
S1212SV S1616SV
1210 x 1183 x 2020 mm
