BRUKSANVISNING Variant View S2020SV HARVIA

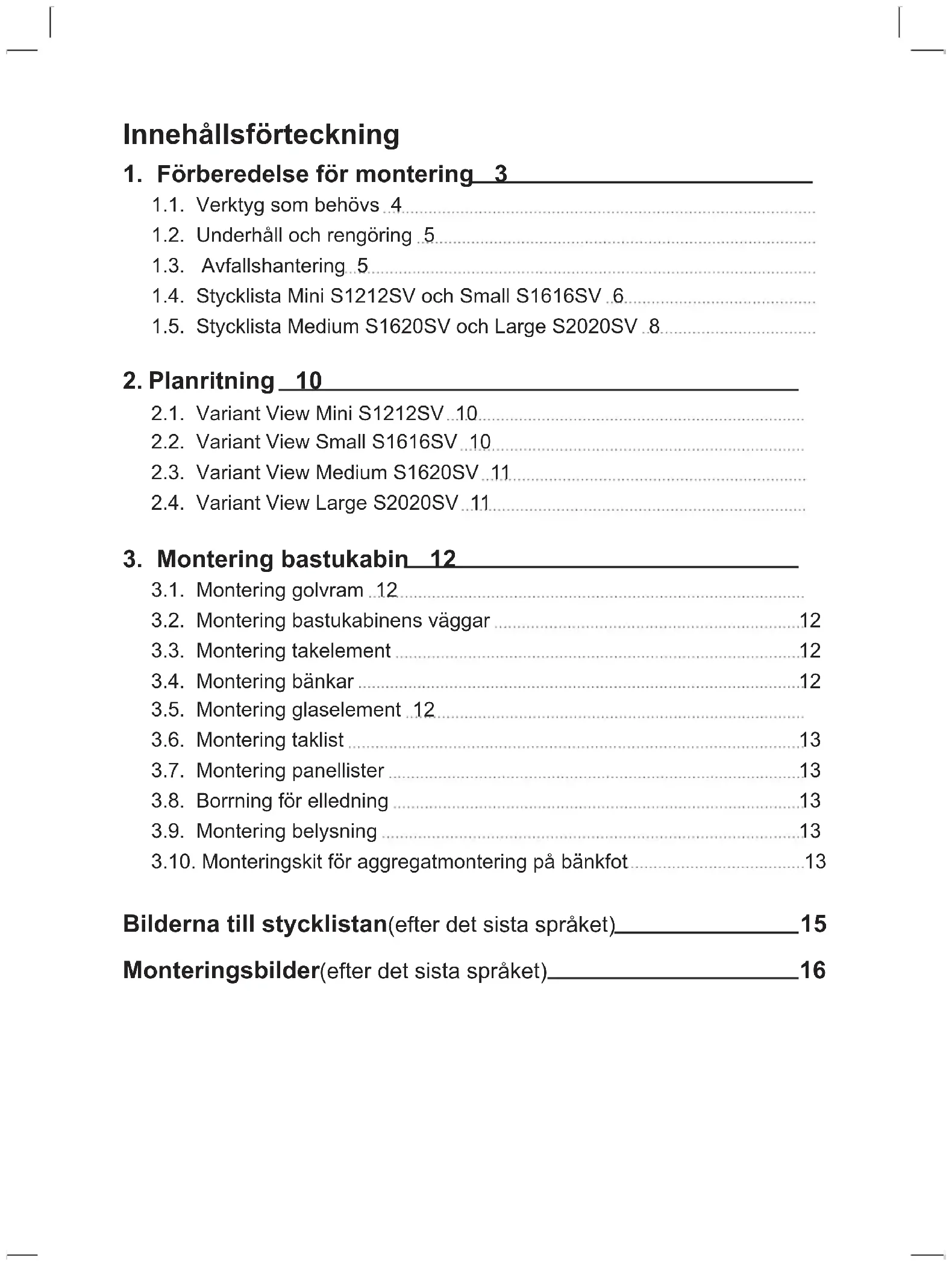

Innehållsförteckning

1. Förberedelse för montering 3

1.1. Verktyg som behövs 4
1.2. Underhåll och rengöring 5
1.3. Avfallshantering 5
1.4. Stycklista Mini S1212SV och Small S1616SV 6
1.5. Stycklista Medium S1620SV och Large S2020SV 8

2. Planritning 10

2.1. Variant View Mini S1212SV 10
2.2. Variant View Small S1616SV 10
2.3. Variant View Medium S1620SV 11
2.4. Variant View Large S2020SV 11

3. Montering bastukabin 12

3.1. Montering golvram 12
3.2. Montering bastukabinens väggar 12
3.3. Montering takelement 12
3.4. Montering bänkar 12
3.5. Montering glaselement 12
3.6. Montering taklist 13
3.7. Montering panellister 13
3.8. Borrning för elledning 13
3.9. Montering belysning 13
3.10. Monteringskit för aggregatmontering på bänkfot 13

Bilderna till stycklistan(efter det sista språket)\_\_\_\_15

Monteringsbilder(efter det sista språket)\_\_\_\_16

1. Förberedelse för montering

Läs hela monteringsanvisningen noga och förvara den sedan i närheten av bastun. På så vis kan du alltid kontrollera produktinformation när det behövs.

Den här monteringsanvisningen kan även laddas ner från kundtjänstsektionen på vår webbsida, www.harvia.com.

Viktig information:

• Kontrollera med hjälp av stycklistan innan du påbörjar arbetet att alla komponenter verkligen har levererats. Om några komponenter mot förmodan skulle saknas, kontakta din återförsäljare senast 14 dagar efter att du mottagit bastukabinen.

• Utrymmet där bastukabinen monteras ska vara torrt och utformat för att en tillräcklig luftcirkulation ska kunna säkerställas.

• Golvet ska vara vågrätt och jämnt, helst av sten eller klinkers.

• När bastukabinen monteras krävs ett höjdutrymme på minst 230 cm.
• Det måste hållas ett avständ på minst 5 cm från väggar.
• Trädelarna som ska användas invändigt får inte vara impregnerade.
• Två personer måste närvara vid monteringen.

- Trä är en naturprodukt som kan krympa eller deformeras även om det förvaras rätt. Därför kan det ibland krävas lite kraft vid monteringen.

- Alla skruvförband måste förborras.

Obs!

Elanslutningarna får endast utföras av behörig elektriker eller motsvarande kvalificerad person.

1.1. Verktyg som behövs

• Hammare och träbit eller en gummihammare
• Batteridriven skruvdragare med bits för krysspårskruvar och torx
  • Rullmåttband

- Borr med diameter 3 mm, 10 mm, 20–30 mm (för elkabel till bastuaggregat)

• Vattenpass
• Insexnyckel 1,5 mm
- Universalkniv
- Stege

Denna symbol uppmärksammar tips och nyttig information

Förborning

Fastspikning

Kontroll av rät vinkel:

80 cm 60 cm 100 cm

Försiktig hantering av glas: Var särskilt försiktig med glaskanterna – härdat glas kan gå i småbitar vid stötar. Lägg ett skyddslager (t.ex.: förpackningskartong) under glaskanten.

1.2. Underhåll och rengöring

• Bastun ska rengöras med en fuktig trasa. Använd bara varmt vatten – inga rengöringsmedel.
• Om bastun inte används en längre tid rekommenderar vi att bastukabinen ändå värms upp en gång i månaden.

Fickor med kåda är inget reklamationsskäl. Detta beror på att det alltid finns fickor med kåda i furu och att det inte går att se hur djupt dessa sitter vid utgallringen.

Om fickorna sitter strax under ytan spricker de upp vid värmeutveckling och börjar "blöda".

Kådan som rinner ut kan tas bort med en duk som fuktats med aceton. Om det bara bildas droppar av kåda är det bäst att låta dessa härda och försiktigt ta bort dem senare med en kniv.

1.3. Avfallshantering

• Ta hand om förpackningsmaterialet enligt gällande bestämmelser.
• Enheterna innehåller både återanvändbart material och skadliga ämnen. Släng inte en uttjänt produkt i hushållssoporna, utan lämna den till återvinning enligt gällande bestämmelser.

1.4. Stycklista Mini S1212SV och Small S1616SV

Bilder på delarna finns på sidan 11 (efter alla språk).

Nr Beteckning St. Mått i mm St. Mått i mm
		S1212SV	S1616SV
Golvram
1 Golvram 1 1097x68x43 1 1522x68x43
2 Golvram 1 1142x68x43 1 1567x68x43
3 Golvram ventilationsöppning 1 1097x68x43 1 1522x68x43
Väggelement
4 Väggelement 510	4	1900x510x75	2	1900x510x75
4 Väggelement 935			2	1900x935x75
5 Elelement 510	1	1900x510x75
5 Elelement 935			1	1900x935x75
6 Ventilationselement 510	1	1900x510x75	1	1900x510x75
Hörnstolpe
7 Hörnstolpe A	1	1949x85x45 2	1949x85x45
8 Hörnstolpe B	1	1949x73x45
9 Hörnstolpe G	1	1836x77x76	1	1836x77x76
10 Hörnstolpe H	1	1836x77x44	1	1836x77x44
Takelement
11 Takelement	1	1144x1172x64	1	1597x883x64
12 Takelement			1	1597x686x64
13 Takram	1	1142x45x32	2	1395x45x32
13 Takram	2	970x45x32	1	1567x45x32
13 Takram
14 Taklist	2	1210x95x15	2	1605x95x15
14 Taklist	2	1183x95x15	2	1633x95x15
Hörnpaneler
15 Hörnlister tak invändigt	2	1005x18x15	2	1430x18x15
15 Hörnlister tak invändigt	1	1022x18x15	1	1447x18x15
16 Hörnlist invändigt	2	1025x20x20	2	1025x20x20
17 Hörnpaneler utvändigt	2	1900x77x15	2	1900x77x15
18 Hörnpaneler utvändigt	1	1900x64x15	1	1900x64x15
19 Hörnpaneler utvändigt	1	1900x64x15	1	1900x64x15

Nr Beteckning St. Mått i mm St. Mått i mm
S1212SV S1616SV

Glasfront
20 U-profil aluminium 1 402x22x12 2 409x22x12
21 Glas 1 1939x411x8 2 1939x417x8
21 Glasdörr	1	1897x600x8 1	1897x600x8
22 Distanslist över glasdörr	1	610x20x8	1 610x20x8
23 Dörhandtagssats	1	300x158x30 1	300x158x30
24 Gångjärnsbeslag	2		2
Interiör
25 Övre bastubänk	1	1015x500x90	1 1440x600x90
25 Övre bastubänk			1 680x500x90
25 Övre bastubänk			1 500x285x90
25 Nedre bastubänk			1 1440x400x90
26 Bänkfot	1	1143x510x90 2	1143x510x90
27 Fotpall	1	475x400x90
28 Fötter	4 431x90x28
29 Bänkpanel	1	525x402x42 1	1370x402x42
30 Ryggstöd	1	978x270x36 1	1400x270x36
30 Ryggstöd			1 1234x270x36
30 Ryggstöd			1 840x270x36
31 Bänkunderlagslist	2 495x99x29	2 900x90x29
32 Bänkunderlagslist
33 Bänkunderlagslist	1 468x90x29	2 900x90x29
33 Bänkunderlagslist			2 700x90x29
Tillbehör
35 Ventilationsreglage	1 260x87x20	1 260x87x20
36 Belysning (SAS21060T)	1	200x100x65 1	200x100x65
37 Monteringsmaterial	1		1
38 Kit för aggregatmontering på bänkfot	1		1
39 Monteringsanvisning	1		1
Tillbehör (tillval)
RGBW LED-lysrör	2	LED-tube 900	1 LED-tube 700
RGBW LED-lysrör			1 LED-tube 1200
RGBW LED-lysrör			1 LED-tube 1300
Färgljusreglering Xenio RGBW	1		1
DMX-drivrutin (DMX-C)	1		1
Nätdel (LED-PWS-24-XX)	1	40 W	90 W

1.5. Stycklista Medium S1620SV och Large S2020SV

Bilder på delarna finns på sidan 11 (efter alla språk).

Nr Beteckning St. Mått i mm St. Mått i mm

S1620SV S2020SV

Golvram

1 Golvram 1 1522x68x43 1 1947x68x43

2 Golvram 1 1992x68x43 1 1992x68x43

3 Golvram ventilationsöppning 1 1522x68x43 1 1947x68x43

Väggelement

4 Väggelement 935 2		1900x935x75 4	1900x935x75
4 Väggelement 510 2		1900x510x75
5	Elelement 935		1	1900x935x75	1
6	Ventilationselement 935		1	1900x935x75	1

Hörnstolpe

7 Hörnstolpe A	2 1949x85x45 2 1949x85x45
9 Hörnstolpe G	1 1836x77x76 1 1836x77x76
10 Hörnstolpe H	1 1836x77x44 1 1836x77x44

Takelement

11	Takelement	1	2022x883x64	1	2022x1112x64
12	Takelement	1	2022x687x64	1	2022x883x64
13	Takram	1	1992x45x32 1	1992x45x32
13	Takram	2	1395x45x32 2	1819x45x32
14	Taklist	2	2058x95x15 2	2058x95x15
14	Taklist	2	1605x95x15 2	2033x95x15

Hörnpaneler

15	Hörnlister tak invändigt	1 1868x18x15 1 1868x18x15
15	Hörnlister tak invändigt	2 1426x18x15 2 1850x18x15
16	Hörnlist invändigt	2 1025x20x20 2 1025x20x20
17	Hörnpaneler utvändigt	2 1900x77x15 2 1900x77x15
18	Hörnpaneler utvändigt	1 1900x64x15 1 1900x64x15
19	Hörnpaneler utvändigt	1 1900x64x15 1 1900x64x15

Nr Beteckning St. Mått i mm St. Mått i mm
S1620SV S2020SV

Glasfront
20 U-profil aluminium 2 621x22x12 2 621x22x12
21 Glas 2 1939x629x8 2 1939x629x8
21 Glasdörr 1 1897x600x8 1 1897x600x8
22 Distanslist över glasdörr	1	610x20x8	1	610x20x8
23 Dörhandtagssats	1 300x158x30 1 300x158x30
24 Gångjärnsbeslag	2 2
Interiör
25 Övre bastubänk	1	1865x600x90	1	1865x600x90
25 Övre bastubänk	1	680x500x90	1	1165x500x90
25 Övre bastubänk	1 500x285x90 1 582x500x90
25 Nedre bastubänk	1	1865x400x90	1	1865x500x90
26 Bänkfot	2	1143x510x90	2	1143x510x90
29 Bänkpanel	1	1795x402x42	1	1795x402x42
30 Ryggstöd	1	1828x270x36 1	1828x270x36
30 Ryggstöd	1	1234x270x36 1	1720x270x36
30 Ryggstöd	1 839x270x36 1	1136x270x36
32 Bänkunderlagslist	2 850x99x29 2 1050x90x29
33 Bänkunderlagslist	1 950x90x29 2 1050x90x29
33 Bänkunderlagslist	1 700x90x29
34 Stödben bänk	1 845x68x44 1 845x68x44
34 Stödben bänk	1 395x68x44 1 395x68x44
Tillbehör
35 Ventilationsreglage	1 260x87x20 1 260x87x20
36 Belysning (SAS21060T)	1 200x100x65 1 200x100x65
37 Monteringsmaterial	1 1
38 Kit för aggregatmontering på bänkfot	1 1
39 Monteringsanvisning	1		1
Tillbehör (tillval)
RGBW LED-lysrör	1	LED-tube 700	1	LED-tube 1200
RGBW LED-lysrör	1	LED-tube 1200	1	LED-tube 1600
RGBW LED-lysrör	2	LED-tube 1300	2	LED-tube 1800
Färgljusreglering Xenio RGBW	1 1
DMX-drivrutin (DMX-C)	1 1
Nätdel (LED-PWS-24-XX)	1	160 W	1	160 W

2. Planritning

2.1. Variant View Mini S1212SV

L 1210 510.510 G 510510 1183 510 510510 B A A

1210 510 510 G 510510 510 1183 510Ø10 A B

2.2. Variant View Small S1616SV

LH 510 1635 935 G 510 1608 935 A A 540 35 935

1635 935 510 G 510 510.5 1608 935 935 A A

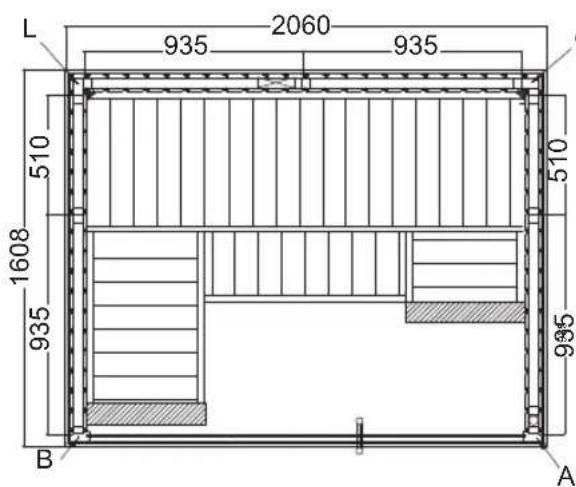

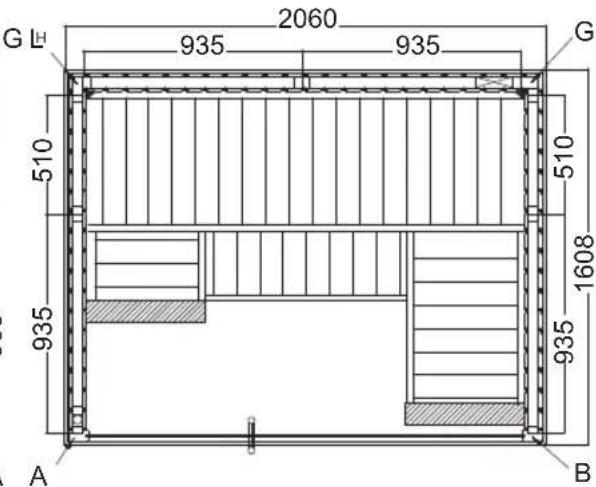

2.3. Variant View Medium S1620SV

L 935 2060 935 510 1608 935 B A 510 935

2060 935 935 G H G 510 510 1608 935 935 A B

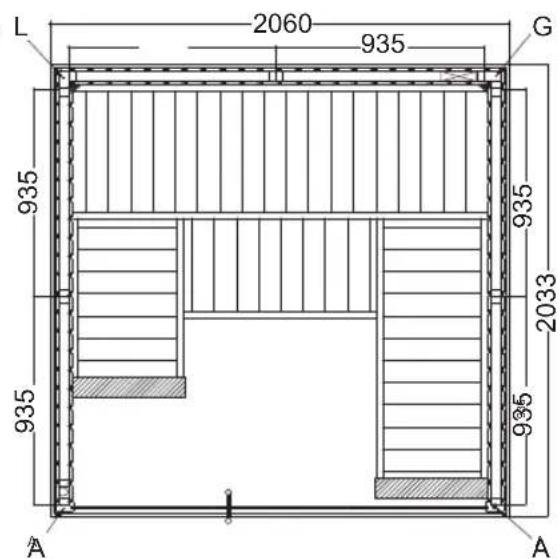

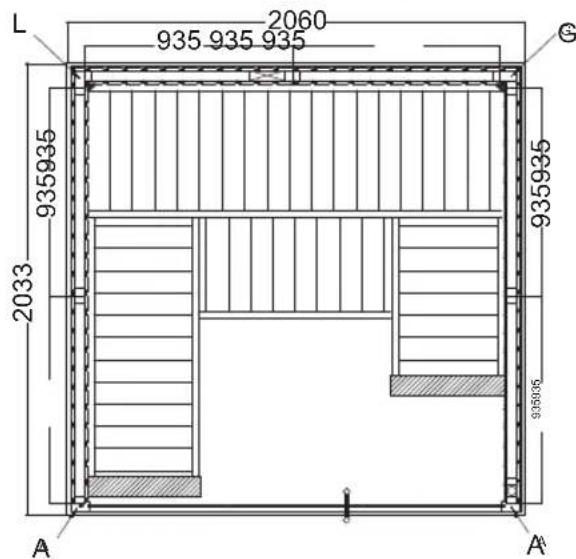

2.4. Variant View Large S2020SV

L 2060 935 935 935 G 935935 2033 935935 A A'

L 2060 935 G 935 935 935 2033 935 A A

3. Montering bastukabin

WARNING!

Observera planritningarna på sidorna 10 och 11 samt bilderna från och med sidan 16 (efter det sista språket).

3.1. Montering golvram

Börja med golvramen och skruva fast den i hörnen. Flytta på golvramen tills bastuns slutgiltiga position har nätts.

3.2. Montering bastukabinens väggar

Observera väggelementens utsida/insida.

Observera ventilationselementets position. Det måste sitta snett mittemot ugnen.

Börja med att montera väggelementen med ventilationselementet och skruva ihop detta med hörnstolpen (G, H). De övriga väggelementen sitter ihop med spår och fjäder samt fixeras när takramen monteras. Kontrollera här att vinklarna är räta (se tips på sidan 4).

Montera multiclipsen på väggelementens gavlar och på hörnstolparna (A, B). Se till att multiclipsen riktas in rätt – hörnstolparna sätts in i väggelementen uppifrån och ner.

Montera ventilationsreglaget.

3.3. Montering takelement

Lägg in takelementen och skruva ihop dem med bastukabinens väggar. Obser- vera kabelutgången.

3.4. Montering bänkar

Montera bänkunderlagslisterna på sidoväggselementen. M10 x 120-skruvar används för att sätta ihop vinkelbänken med bastubänken. Skruva in ställfötterna i bänkfoten. Fixera bänkfoten genom att skruva upp spärren med vinkelbänken och skruva ihop bänkfoten med sidoväggen.

Montera bänkpanelen och ryggstödet.

3.5. Montering glaselement

Skjut på U-profilerna av aluminium på glaselementen och sätt in glaselementen i bastukabinen.

Observera att dörröppningens riktning bestäms när du monterar glaselementet med hålen för gångjärnsbeslagen.

Limma fast U-profilerna i aluminium på golvet med silikon eller monteringslim.

Montera "distanslisten över glasdörren".

Observera att dörren öppnas utåt vid monteringen av dörrbeslagen.

Skruva först fast de båda dörrbeslagen på fix-glaselementet och se till att beslagen riktas in rakt. Inriktningen görs genom att de båda plastinläggen justeras/vrids.

Dörrhandtagen skruvas ihop med varandra inifrån. Använd plastbrickorna vid Niro-handtag.

Montera dörrmagnet och överdragsplåt.

SV

3.6. Montering taklist

Montera vinkelhörnen på taklisterna. Skruva sedan ihop taklisterna med takelementet.

3.7. Montering panellister

Sätt fast "hörnlister tak invändigt" och "hörnlister invändigt" samt "hörnpaneler utvändigt" med spik.

3.10. Monteringskit för aggregatmontering på bänkfot

Behövs endast om aggregatet monteras på gavelstödet för att uppfylla säkerhetsavständen."

Monteringsanvisning sid. 14/14

Element sauna

VARIANT VIEW

INSTRUCTIONS FOR INSTALLATION

English

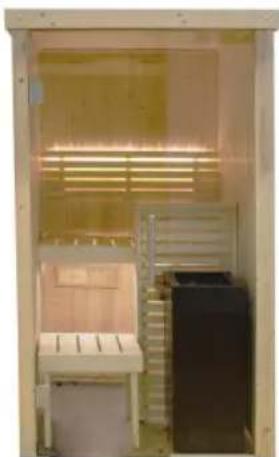

Mini

S1212SV S1616SV

1210 x 1183 x 2020 mm
