Producttype	Elementensauna
Merk	Harvia
Model	Variant View S2020SV (Large)
Buitenafmetingen (L x D x H)	Ongeveer 2060 x 2033 x 2020 mm
Materiaal	Sparrenhout, gehard glas, aluminium
Capaciteit	Tot 6 personen (schatting)
Voeding	Elektrische aansluiting door een professional (230 V / 400 V afhankelijk van kachel)
Verlichting	Ingebouwde LED (SAS21060T), RGBW-opties beschikbaar
Ventilatie	Ventilatieregister inbegrepen
Deur	Deur van gehard glas met handgreep en magneet
Banken	Bovenste en onderste bank van hout, voetensteun
Montage	Vereist twee personen, basishulpmiddelen (hamer, schroefmachine, waterpas)
Onderhoud	Alleen reinigen met warm water, geen reinigingsmiddel
Veiligheid	Gehard glas, veiligheidsafstand in acht genomen, elektrische installatie door een specialist
Onderdelen	Beschikbaar via de Harvia-verkoper
Garantie	Raadpleeg de voorwaarden van de verkoper

Veelgestelde vragen - Variant View S2020SV HARVIA

Wat zijn de afmetingen van de Harvia Variant View S2020SV sauna?

Het Large S2020SV-model meet ongeveer 2060 x 2033 x 2020 mm (L x D x H).

Welke gereedschappen zijn nodig voor de montage?

U heeft een hamer of rubberen hamer, een elektrische schroevendraaier met kruiskop- en Torx-bits, een meetlint, een boor van 3 mm, 10 mm en 20-30 mm, een waterpas, een inbussleutel van 1,5 mm, een stanleymes en een ladder nodig.

Hoe maak ik mijn sauna schoon?

Reinig de cabine alleen met een vochtige doek en warm water. Gebruik geen reinigingsmiddel.

Kan ik de sauna zelf installeren?

De montage van de cabine kan door twee personen worden uitgevoerd, maar de elektrische aansluiting moet door een gespecialiseerde elektricien worden gedaan.

Hoe onderhoud ik het hout van de sauna?

Sparrenhout kan harszakken bevatten. Bij uittreding verwijdert u de hars met een doek gedrenkt in aceton of schraapt u het na uitharding. Verhit de cabine eenmaal per maand als deze ongebruikt blijft.

Welke veiligheidsafstanden moeten worden aangehouden?

Houd een afstand van minimaal 5 cm tot de omliggende muren aan. De kachel moet worden geïnstalleerd volgens de instructies die bij de montageset onder de bank worden geleverd.

Wordt de sauna met een kachel geleverd?

Nee, de kachel is niet inbegrepen. U moet deze apart aanschaffen. Een montageset voor de kachel onder de bank wordt meegeleverd.

Hoe open ik de deur van de sauna?

De glazen deur opent naar buiten. De scharnieren en handgreep zijn inbegrepen. Volg de instructies om de beslagonderdelen correct uit te lijnen.

Welke optionele accessoires zijn beschikbaar?

U kunt een RGBW LED-buis, een Xenio RGBW kleurlichtbediening, een DMX-driver en een geschikte voeding toevoegen.

Wat te doen als er een onderdeel ontbreekt bij levering?

Controleer de onderdelenlijst direct na ontvangst. Als er een onderdeel ontbreekt, neem dan binnen 14 dagen na ontvangst contact op met uw verkoper.

GEBRUIKSAANWIJZING Variant View S2020SV HARVIA

1.1. Vereist gereedschap 4
1.2. Onderhoud en reiniging .5
1.3. Afvoer 5
1.4. Stuklijst Mini S1212SV en Small S1616SV 6
1.5. Stuklijst Medium S1620SV en Large S2020SV 8

2. Plattegrond 10

2.1. Variant View Mini S1212SV 10
2.2. Variant View Small S1616SV 10
2.3. Variant View Medium S1620SV 11
2.4. Variant View Large S2020SV 11

3. Montage cabine 12

3.1. Montage vloerframe 12
3.2. Montage cabinewanden 12
3.3. Montage dakelementen 12
3.4. Montage banken 12
3.5. Montage glaselementen 13
3.6. Montage kroonlijst 13
3.7. Montage deklijsten 13
3.8. Boring voor aansluitkabel 13
3.9. Montage licht 13
3.10. Montageset voor ovenmontage aan de bankvoet 13

Afbeeldingen van de stuklijst (na de laatste taal)\_\_\_\_15

Montage afbeeldingen w(na de laatste taal)\_\_\_\_16

1. Montagevoorbereiding

Lees de montagehandleiding goed door en bewaar deze in de buurt van de sauna. Zo kunt u te allen tijde productinformatie nalezen.

U vindt deze montagehandleiding ook in het klantenservicebereik van onze website op www.harvia.com

Belangrijke aanwijzingen:

• Controleer alvorens met de montage te beginnen aan de hand van de stuklijst of alle afzonderlijke delen werden geleverd. Als er delen ontbreken, neem dan uiterlijk 14 dagen na ontvangst van de cabine contact op met uw handelaar.
• De ruimte waarin de saunacabine wordt gemonteerd, moet droog zijn en er moet een goede luchtcirculatie gegarandeerd zijn.
• De vloer moet waterpas en effen zijn, bij voorkeur een stenen vloer of tegelvloer.
• Voor de montagewerkzaamheden van de cabine is een minimale ruimtehoogte van 230 cm vereist.

- De afstand tot de wand moet minstens 5 cm bedragen.

• De houten onderdelen die binnenin worden gebruikt, mogen niet worden behandeld met impregneermiddel.
• De montage moet door twee personen worden uitgevoerd.
• Hout is een natuurlijk product dat ondanks correcte opslag kan uitzetten, krimpen of krom trekken. Daardoor kan het zijn dat bij de montage kracht moet worden toegepast.
• Alle schroefverbindingen moeten worden voorgeboord.

Let op!

De elektrische aansluiting mag alleen worden uitgevoerd door een elektricien of een vergelijkbaar gekwalificeerd persoon.

• Hamer en slaghout of een rubberhamer
• Accuschroefmachine met bits voor kruiskopschroeven en torx
• Rolmaat

• Boren met diameters 3 mm, 10 mm, 20 - 30 mm (voor stroomkabel van saunakachel)

• Waterpas
  • Inbussleutel 1,5 mm

• Universeel mes
• Ladder

Dit symbool kenmerkt tips en nuttige aanwijzingen

Voorboren

Vastspijkeren

Controle van de rechte hoek:

80 cm 60 cm 100 cm

Voorzichtige omgang met glas: met de glazen randen dient u bijzonder voorzichtig om te gaan – gehard glas kan door stoten in kleine scherven versplinteren. Leg een beschermende ondergrond (bijv.: verpakkingskarton) onder de glazen rand.

1.2. Onderhoud en reiniging

• De sauna moet met een vochtige doek worden gereinigd. Gebruik alleen warm water, geen reinigingsmiddel.
• Als de sauna voor langere tijd niet wordt gebruikt, adviseren wij de cabine een keer per maand te verwarmen.

Harsbuilen gelden niet als reclamatiereden. Omdat in sparrenhout van nature harsbuilen kunnen voorkomen en bij het sorteren niet kan worden herkend in welke diepte ze zich bevinden.

Als ze zich net onder het oppervlak bevinden, kunnen ze bij hitte openbreken en gaan 'bloeden'.

De uitgelopen hars kan met een in aceton gedompelde doek worden verwijderd. Als alleen harsdruppels ontstaan, deze laten uitharden en met een mes voorzichtig wegschrapen.

1.3. Afvoer

• Voer het verpakkingsmateriaal af volgens de geldende afvoerrichtlijnen.
• Oude apparaten bevatten opnieuw bruikbare materialen maar ook schadelijke stoffen. Deponeer uw oude apparaat daarom in geen geval bij het gewone afval, maar voer het apparaat af volgens de plaatselijk geldende voorschriften.

NL

1.4. Stuklijst Mini S1212SV en Small S1616SV

Afbeeldingen van de onderdelen op pagina 11 (na alle talen)

Nr Benaming Aantal Afmeting				mm S1212CV	Aantal Afmeting mm S1616CV
Bodemframe
1 Bodemframe 1 1097x68x43 1 1522x68x43
2 Bodemframe 1 1142x68x43 1 1567x68x43
3 Vloerframe ventilatieopening 1 1097x68x43 1 1522x68x43
Wandelementen
4 Wandelementen 510 4	1900x510x75 2	1900x510x75
4 Wandelementen 935				2	1900x935x75
5 Elektro-element 510		1 1900x510x75
5 Elektro-element 935				1	1900x935x75
6 Ventilatie-element 510		1 1900x510x75		1	1900x510x75
Hoekstaander
7 Hoekstaander A		1 1949x85x45 2 1949x85x45
8 Hoekstaander B		1 1949x73x45
9 Hoekstaander G		1 1836x77x76 1 1836x77x76
10 Hoekstaander H		1 1836x77x44 1 1836x77x44
Dakelementen
11 Dakelement		1 1144x1172x64		1	1597x883x64
12 Dakelement				1	1597x686x64
13 Dakframe		1 1142x45x32 2 1395x45x32
13 Dakframe		2 970x45x32	1 1567x45x32
13 Dakframe
14 Kroonlijst		2 1210x95x15 2 1605x95x15
14 Kroonlijst		2 1183x95x15 2 1633x95x15
Hoekafdekkingen
15 Hoeklijsten dak binnen		2 1005x18x15 2 1430x18x15
15 Hoeklijsten dak binnen		1 1022x18x15 1 1447x18x15
16 Hoeklijst binnen		2 1025x20x20 2 1025x20x20
17 Hoekafdekkingen buiten		2 1900x77x15 2 1900x77x15
18 Hoekafdekkingen buiten		1 1900x64x15 1 1900x64x15
19 Hoekafdekkingen buiten		1 1900x64x15 1 1900x64x15

Nr Benaming Aantal Afmeting			mmS1212CV	Aantal Afmeting mmS1616CV
Glazen front
20 Aluminium U-profiel 1 402x22x12 2 409x22x12
21 Glas 1 1939x411x8 2 1939x417x8
21 Glazen deur 1 1897x600x8 1 1897x600x8
22 Afstandhouder boven glazen deur 1	610x20x8 1	610x20x8
23 Set deurgrepen	1 300x158x30 1 300x158x30
24 Deurscharnieren	2		2
Binneninrichting
25 Bovenste saunabank	1	1015x500x90	1	1440x600x90
25 Bovenste saunabank			1	680x500x90
25 Bovenste saunabank			1	500x285x90
25 Onderste saunabank			1	1440x400x90
26 Bankpoot	1	1143x510x90 2	1143x510x90
27 Opstapje	1	475x400x90
28 Voeten	4	431x90x28
29 Scherm	1	525x402x42 1	1370x402x42
30 Rugleuning	1	978x270x36 1	1400x270x36
30 Rugleuning			1	1234x270x36
30 Rugleuning			1	840x270x36
31 Banksteunlijst	2	495x99x29 2	900x90x29
32 Banksteunlijst
33 Banksteunlijst	1	468x90x29 2	900x90x29
33 Banksteunlijst			2	700x90x29
Toebehoren
35 Ventilatieschuif	1	260x87x20 1	260x87x20
36 Licht (SAS21060T)	1	200x100x65 1	200x100x65
37 Montagemateriaal	1		1
38 Set voor ovenmontage op de bankvoet	1		1
39 Montagehandleiding	1		1
Toebehoren (optioneel)
RGBW ledtube	2	LED-tube 900	1	LED-tube 700
RGBW ledtube			1	LED-tube 1200
RGBW ledtube			1	LED-tube 1300
Kleurlichtbesturing Xenio RGBW	1		1
DMX-driver (DMX-C)	1		1
Netvoeding (LED-PWS-24-XX)	1	40 W	1	90 W

1.5. Stuklijst Medium S1620SV en Large S2020SV

Afbeeldingen van de onderdelen op pagina 11 (na alle talen)

Nr Benaming Aantal Afmeting			Aantal Afmeting
		mm	mm
		S1620CV	S2020CV
Bodemframe
1 Bodemframe 1 1522x68x43 1 1947x68x43
2 Bodemframe 1 1992x68x43 1 1992x68x43
3 Vloerframe ventilatieopening 1 1522x68x43 1 1947x68x43
Wandelementen
4 Wandelementen 935	2	1900x935x75 4	1900x935x75
4 Wandelementen 510	2	1900x510x75
5 Elektro-element 935	1	1900x935x75 1	1900x935x75
6 Ventilatie-element 935	1	1900x935x75 1	1900x935x75
Hoekstaander
7 Hoekstaander A	2	1949x85x45 2	1949x85x45
9 Hoekstaander G	1	1836x77x76 1	1836x77x76
10 Hoekstaander H	1	1836x77x44 1	1836x77x44
Dakelementen
11 Dakelement	1	2022x883x64	1	2022x1112x64
12 Dakelement	1	2022x687x64	1	2022x883x64
13 Dakframe	1	1992x45x32 1	1992x45x32
13 Dakframe	2	1395x45x32 2	19x45x32
14 Kroonlijst	2	2058x95x15 2	2058x95x15
14 Kroonlijst	2	1605x95x15 2	2033x95x15
Hoekafdekkingen
15 Hoeklijsten dak binnen	1	1868x18x15 1	1868x18x15
15 Hoeklijsten dak binnen	2	1426x18x15 2	1850x18x15
16 Hoeklijst binnen	2	1025x20x20 2	1025x20x20
17 Hoekafdekkingen buiten	2	1900x77x15 2	1900x77x15
18 Hoekafdekkingen buiten	1	1900x64x15 1	1900x64x15
19 Hoekafdekkingen buiten	1	1900x64x15 1	1900x64x15

Nr Benaming Aantal Afmeting			mm	Aantal Afmeting mm
			S1620CV	S2020CV
Glazen front
20	Aluminium U-profiel 2 621x22x12 2 621x22x12
21	Glas 2 1939x629x8 2 1939x629x8
21	Glazen deur 1 1897x600x8 1 1897x600x8
22	Afstandhouder boven glazen deur	1	610x20x8	1	610x20x8
23	Set deurgrepen	1	300x158x30 1 300x1	158x30
24	Deurscharnieren	2		2
Binneninrichting
25	Bovenste saunabank	1	1865x600x90	1	1865x600x90
25	Bovenste saunabank	1	680x500x90	1	1165x500x90
25	Bovenste saunabank	1	500x285x90 1 582x500x90
25	Onderste saunabank	1	1865x400x90	1	1865x500x90
26	Bankpoot	2	1143x510x90	2	1143x510x90
29	Scherm	1	1795x402x42 1	1795x402x42
30	Rugleuning	1	1828x270x36	1	1828x270x36
30	Rugleuning	1	1234x270x36	1	1720x270x36
30	Rugleuning	1	839x270x36	1	1136x270x36
32	Banksteunlijst	2	850x99x29 2 1050x90x29
33	Banksteunlijst	1	950x90x29 2 1050x90x29
33	Banksteunlijst	1	700x90x29
34	Bank steunpoot	1	845x68x44 1 845x68x44
34	Bank steunpoot	1	395x68x44 1 395x68x44
Toebehoren
35	Ventilatieschuif	1	260x87x20 1 260x87x20
36	Licht (SAS21060T)	1	200x100x65 1 200x100x65
37	Montagemateriaal	1		1
38	Set voor ovenmontage op de bankvoet	1		1
39	Montagehandleiding	1		1
Toebehoren (optioneel)
	RGBW ledtube	1	LED-tube 700	1	LED-tube 1200
	RGBW ledtube	1	LED-tube 1200	1	LED-tube 1600
	RGBW ledtube	2	LED-tube 1300	2	LED-tube 1800
	Kleurlichtbesturing Xenio RGBW	1		1
	DMX-driver (DMX-C)	1		1
	Netvoeding (LED-PWS-24-XX)	1	160 W	1	160 W

2. Plattegrond

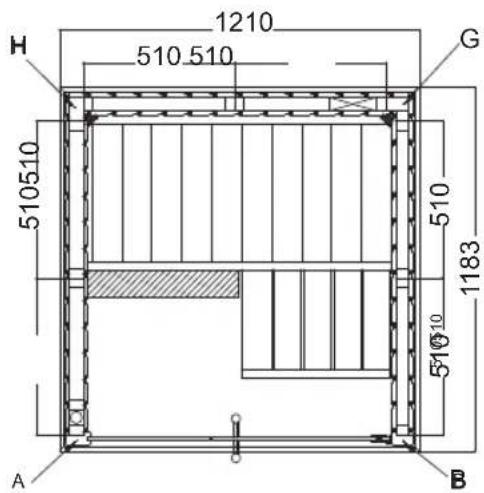

2.1. Variant View Mini S1212SV

H 1210 510.510 G 510510 1183 510 510510 B A A

H 1210 510 510 G 510510 510 1183 51Ø10 A B

2.2. Variant View Small S1616SV

H 510 1635 935 G 510 1608 935 A A 540 935

H 1635 935 510 G 510 510.5 1608 935 935 A A

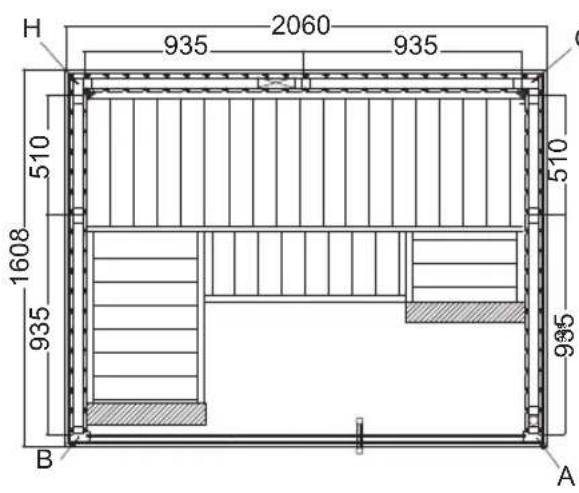

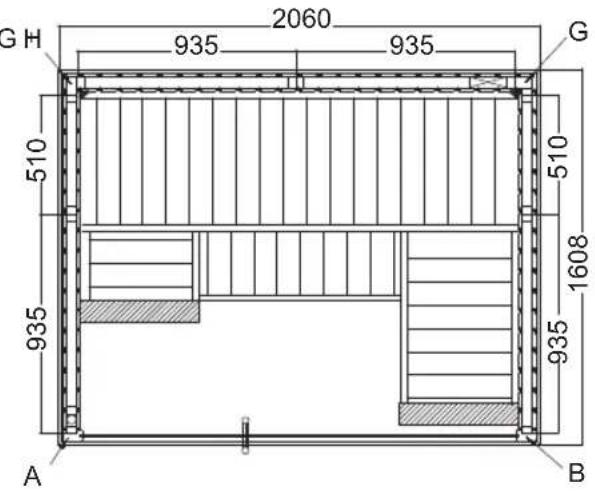

2.3. Variant View Medium S1620SV

H 935 2060 935 C 510 1608 935 B A 510 935

2060 935 935 G H 510 510 1608 935 935 A B

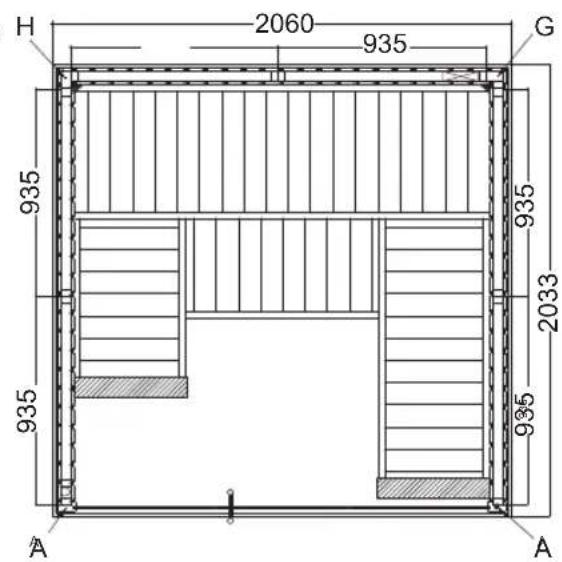

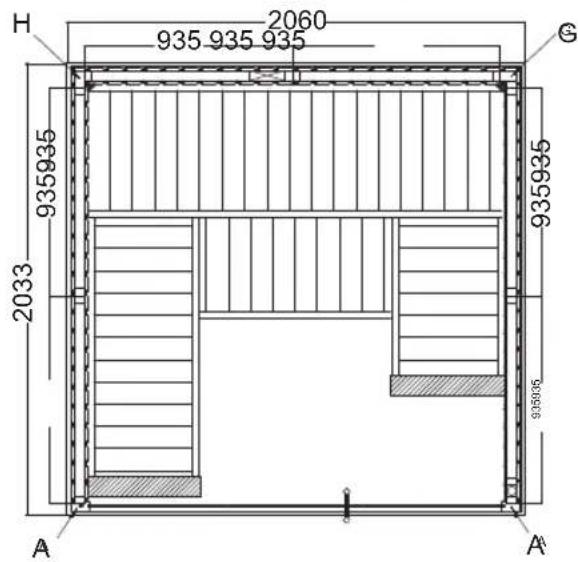

2.4. Variant View Large S2020SV

H 2060 935 935 935 G 935935 2033 935935 935935 A A'

H 2060 935 G 935 935 935 2033 935 A A

3. Montage cabine

LET OP!

Neem de plattegronden op de pagina's 10 en 11 alsook de afbeeldingen vanaf pagina 16 (na de laatste taal) in acht.

3.1. Montage vloerframe

Begin met het vloerframe en schroef de hoeken aan elkaar vast. Leg het vloerframe op de definitieve positie waar de sauna moet komen.

3.2. Montage cabinewanden

Let op de buiten-/binnenzijde van de wandelementen.

Let op de positie van het ventilatie-element. Het moet schuin tegenover de kachel geplaatst zijn.

Begin met de montage van de wandelementen met het ventilatie-element en schroef deze vast aan de hoekstaander (G, H). De overige wandelementen zijn verbonden door middel van een messing-en-groefverbinding en worden gefixeerd door de montage van het dakframe. Controleer daarbij de rechte hoek (zie tip of pagina 4).

Monteer de multiclip aan de kopzijden van de wandelementen en aan de hoekstaanders (A, B). Let daarbij op de juiste uitlijning van de multiclips – de hoekstaanders worden van boven naar beneden op de wandelementen gestoken. Monteer de ventilatieschuif.

3.3. Montage dakelementen

Plaats de dakelementen en schroef deze vast aan de cabinewanden. Let op de kabeldoorvoer.

3.4. Montage banken

Montage van de steunlijsten tegen de wandelementen aan de zijkant. De hoekbank wordt door middel van schroeven M10 x 120 met de saunabank verbonden. Schroef de stelvoetjes in de bankpoot. Bevestig de bankpoot door de vergrendeling met de hoekbank omhoog te draaien en schroef de bankpoot aan de zijwand. Monteer het scherm en de rugleuning.

3.5. Montage glaselementen

Plaats de aluminium u-profielen op de glaselementen en plaats de glaselementen in de cabine.

Let op dat u bij de montage van het glaselement met de boringen voor de scharnieren de richting voor de deuropening vastlegt.

Plak de aluminium U-profielen vast aan de vloer met siliconenkit of montagelijk.

Monteer de afstandhouder boven de glazen deur.

Let bij de montage van de deurbeslagen op dat de deur naar buiten opent.

Schroef de twee deurbeslagen eerst vast aan het vaste glaselement, let daarbij op de rechte uitlijning van de beslagen. De uitlijning wordt uitgevoerd door de afstelling / draaiing van de twee kunststof inlegsels.

De deurgrepen worden van binnen aan elkaar vastgeschroefd. De kunststof sluitringen bij de Niro-greep voegen.

Monteer deurmagneet en overschuifplaat.

3.6. Montage kroonlijst

Monteer de hoeken van de kroonlijsten. Schroef de kroonlijsten daarna vast aan het dakelement.

3.7. Montage deklijsten

Bevestig de „hoeklijsten dak binnen“ en de „hoeklijsten binnen“ alsook de „hoe-kafdekkingen buiten“ met behulp van spijkers.

3.8. Boring voor aansluitkabel

3.9. Montage licht

3.10. Montageset voor ovenmontage aan de bankvoet

Alleen nodig, als de saunaoven op de voet van de bank wordt gemonteerd om de veiligheidsafstanden te kunnen aanhouden.
