GEBRUIKSAANWIJZING Variant View S1212SV HARVIA

1.1. Vereist gereedschap 4 1.2. Onderhoud en reiniging 5 1.3. Afvoer 5 1.4. Stuklijst Mini S1212SV en Small S1616SV 6 1.5. Stuklijst Medium S1620SV en Large S2020SV 8

3.1. Montage vloerframe 12 3.2. Montage cabinewanden 12 3.3. Montage dakelementen 12 3.4. Montage banken 12 3.5. Montage glaselementen 13 3.6. Montage kroonlijst 13 3.7. Montage deklijsten 13 3.8. Boring voor aansluitkabel 13 3.9. Montage licht 13 3.10. Montageset voor ovenmontage aan de bankvoet 13 Afbeeldingen van de stuklijst (na de laatste taal) 15 Montage afbeeldingen w (na de laatste taal) 16NL Montagehandleiding Pag. 3/14

1. Montagevoorbereiding

Lees de montagehandleiding goed door en bewaar deze in de buurt van de sauna. Zo kunt u te allen tijde productinformatie nalezen. Belangrijke aanwijzingen: ● Controleer alvorens met de montage te beginnen aan de hand van de stuklijst of alle afzonderlijke delen werden geleverd. Als er delen ontbreken, neem dan uiterlijk 14 dagen na ontvangst van de cabine contact op met uw handelaar. ● De ruimte waarin de saunacabine wordt gemonteerd, moet droog zijn en er moet een goede luchtcirculatie gegarandeerd zijn. ● De vloer moet waterpas en e󰀨en zijn, bij voorkeur een stenen vloer of tegelvloer. ● Voor de montagewerkzaamheden van de cabine is een minimale ruimtehoogte van 230 cm vereist. ● De afstand tot de wand moet minstens 5 cm bedragen. ● De houten onderdelen die binnenin worden gebruikt, mogen niet worden behandeld met impregneermiddel. ● De montage moet door twee personen worden uitgevoerd. ● Hout is een natuurlijk product dat ondanks correcte opslag kan uitzetten, krimpen of krom trekken. Daardoor kan het zijn dat bij de montage kracht moet worden toegepast. ● Alle schroefverbindingen moeten worden voorgeboord. Let op! De elektrische aansluiting mag alleen worden uitgevoerd door een elek- tricien of een vergelijkbaar gekwaliceerd persoon. U vindt deze montagehandleiding ook in het klantenservicebereik van onze website op www.harvia.comMontagehandleiding Pag. 4/14 60 cm 80 cm 100 cm Dit symbool kenmerkt tips en nuttige aanwijzingen Voorboren Vastspijkeren Controle van de rechte hoek: Voorzichtige omgang met glas: met de glazen randen dient u bijzonder voorzichtig om te gaan – gehard glas kan door stoten in kleine scherven versplinteren. Leg een beschermende ondergrond (bijv.: verpakkingskar- ton) onder de glazen rand. 1.1. Vereist gereedschap ● Hamer en slaghout of een rubberhamer ● Accuschroefmachine met bits voor kruiskopschroeven en torx ● Rolmaat ● Boren met diameters 3 mm, 10 mm, 20 - 30 mm (voor stroomkabel van saunakachel) ● Waterpas ● Inbussleutel 1,5 mm ● Universeel mes ● LadderNL Montagehandleiding Pag. 5/14 1.2. Onderhoud en reiniging ● De sauna moet met een vochtige doek worden gereinigd. Gebruik alleen warm water, geen reinigingsmiddel. ● Als de sauna voor langere tijd niet wordt gebruikt, adviseren wij de cabine een keer per maand te verwarmen. Harsbuilen gelden niet als reclamatiereden. Omdat in sparrenhout van nature harsbuilen kunnen voorkomen en bij het sorteren niet kan worden herkend in welke diepte ze zich bevinden. Als ze zich net onder het oppervlak bevinden, kunnen ze bij hitte open- breken en gaan ‘bloeden’. De uitgelopen hars kan met een in aceton gedompelde doek worden verwijderd. Als alleen harsdruppels ontstaan, deze laten uitharden en met een mes voorzichtig wegschrapen. 1.3. Afvoer ● Voer het verpakkingsmateriaal af volgens de geldende afvoerrichtlijnen. ● Oude apparaten bevatten opnieuw bruikbare materialen maar ook schadelijke sto󰀨en. Deponeer uw oude apparaat daarom in geen geval bij het gewone afval, maar voer het apparaat af volgens de plaatselijk geldende voorschriften.Montagehandleiding Pag. 6/14 1.4. Stuklijst Mini S1212SV en Small S1616SV Afbeeldingen van de onderdelen op pagina 11 (na alle talen) Nr Benaming Aantal Afmeting

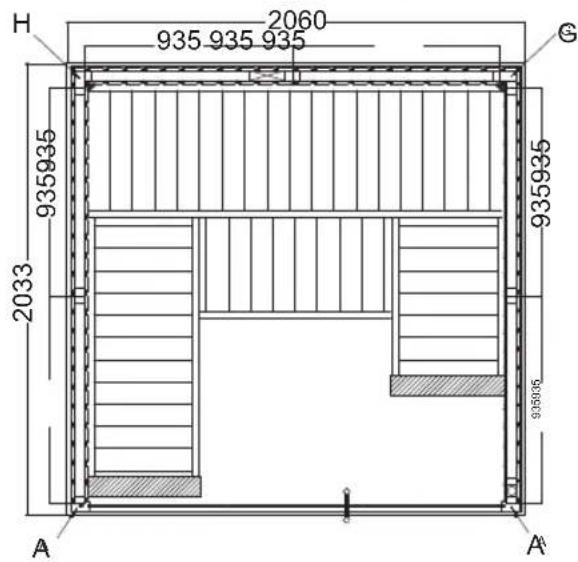

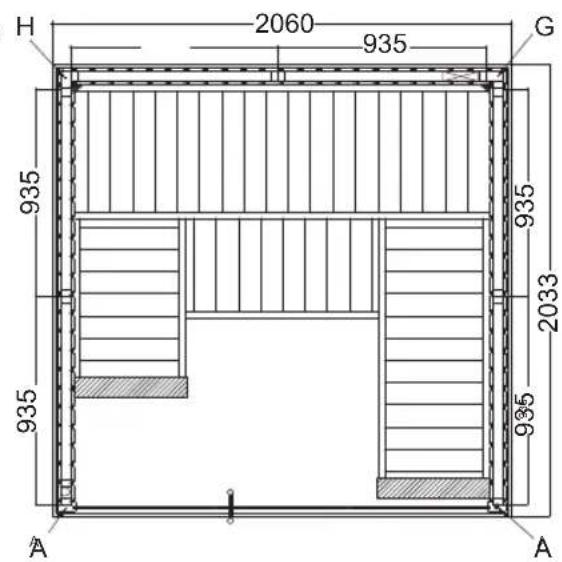

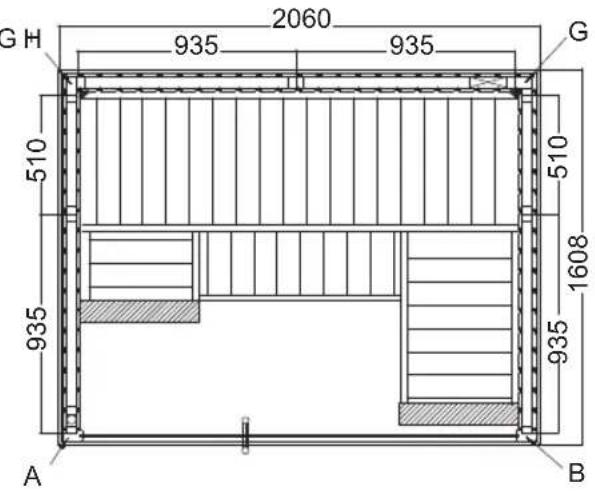

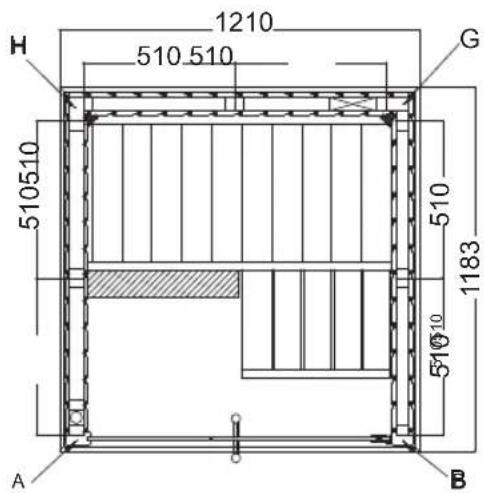

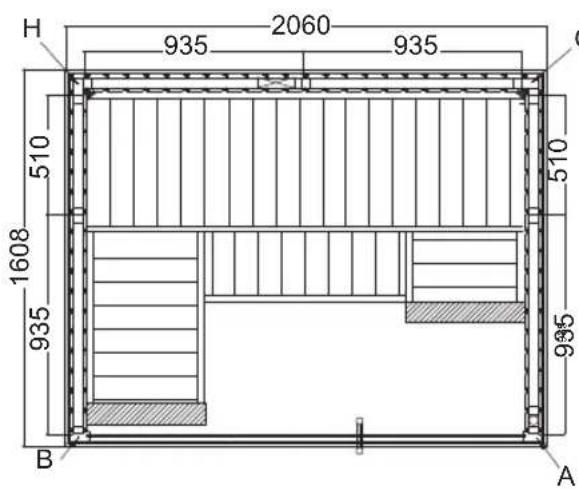

3.1. Montage vloerframe Begin met het vloerframe en schroef de hoeken aan elkaar vast. Leg het vloer- frame op de denitieve positie waar de sauna moet komen. 3.2. Montage cabinewanden Begin met de montage van de wandelementen met het ventilatie-element en schroef deze vast aan de hoekstaander (G, H). De overige wandelementen zijn verbonden door middel van een messing-en-groefverbinding en worden gexeerd door de montage van het dakframe. Controleer daarbij de rechte hoek (zie tip of pagina 4). Monteer de multiclip aan de kopzijden van de wandelementen en aan de hoekstaanders (A, B). Let daarbij op de juiste uitlijning van de multiclips – de hoekstaanders worden van boven naar beneden op de wandelementen gestoken. Monteer de ventilatieschuif. 3.3. Montage dakelementen Plaats de dakelementen en schroef deze vast aan de cabinewanden. Let op de kabeldoorvoer. 3.4. Montage banken Montage van de steunlijsten tegen de wandelementen aan de zijkant. De hoek- bank wordt door middel van schroeven M10 x 120 met de saunabank verbonden. Schroef de stelvoetjes in de bankpoot. Bevestig de bankpoot door de vergrendeling met de hoekbank omhoog te draaien en schroef de bankpoot aan de zijwand. Monteer het scherm en de rugleuning. LET OP! Neem de plattegronden op de pagina’s 10 en 11 alsook de afbeel- dingen vanaf pagina 16 (na de laatste taal) in acht. Let op de buiten-/binnenzijde van de wandelementen. Let op de positie van het ventilatie-element. Het moet schuin tegenover de kachel geplaatst zijn.NL Montagehandleiding Pag. 13/14 3.5. Montage glaselementen Plaats de aluminium u-proelen op de glaselementen en plaats de glaselementen in de cabine. Monteer de afstandhouder boven de glazen deur. Let bij de montage van de deurbeslagen op dat de deur naar buiten opent. Schroef de twee deurbeslagen eerst vast aan het vaste glaselement, let daarbij op de rechte uitlijning van de beslagen. De uitlijning wordt uitgevoerd door de afstelling / draaiing van de twee kunststof inlegsels. De deurgrepen worden van binnen aan elkaar vastgeschroefd. De kunststof sluitringen bij de Niro-greep voegen. Monteer deurmagneet en overschuifplaat. 3.6. Montage kroonlijst Monteer de hoeken van de kroonlijsten. Schroef de kroonlijsten daarna vast aan het dakelement. 3.7. Montage deklijsten Bevestig de „hoeklijsten dak binnen” en de „hoeklijsten binnen” alsook de „hoe- kafdekkingen buiten” met behulp van spijkers. 3.8. Boring voor aansluitkabel 3.9. Montage licht 3.10. Montageset voor ovenmontage aan de bankvoet Alleen nodig, als de saunaoven op de voet van de bank wordt gemonteerd om de veiligheidsafstanden te kunnen aanhouden. Let op dat u bij de montage van het glaselement met de boringen voor de scharnieren de richting voor de deuropening vastlegt. Plak de aluminium U-profielen vast aan de vloer met siliconenkit of montagelijm.Montagehandleiding Pag. 14/14INSTRUKCJA MONTAŻU Polski Wersja 05/22 Y05-0861
