KÄYTTÖOHJE Variant View S1212SV HARVIA

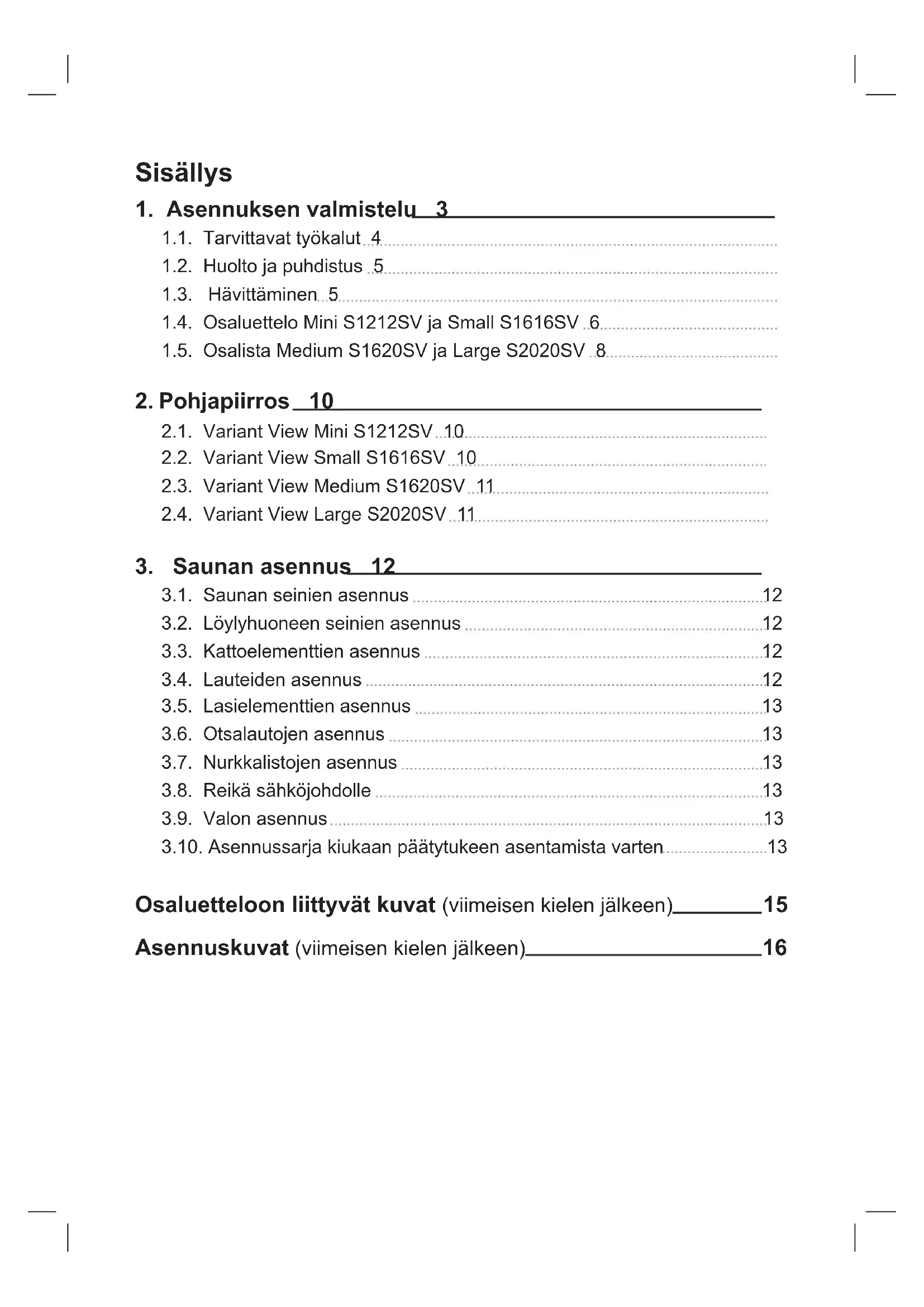

1. Asennuksen valmistelu 3

1.1. Tarvittavat työkalut ...4
1.2. Huolto ja puhdistus .5
1.3. Hävittäminen...5.
1.4. Osaluettelo Mini S1212SV ja Small S1616SV .6.
1.5. Osalista Medium S1620SV ja Large S2020SV .8

2. Pohjapiirros 10

2.1. Variant View Mini S1212SV ...10
2.2. Variant View Small S1616SV 10
2.3. Variant View Medium S1620SV 11
2.4. Variant View Large S2020SV 11

3. Saunan asennus 12

3.1. Saunan seinien asennus 12
3.2. Löylyhuoneen seinien asennus 12
3.3. Kattoelementtien asennus 12
3.4. Lauteiden asennus 12
3.5. Lasielementtien asennus 13
3.6. Otsalautojen asennus 13
3.7. Nurkkalistojen asennus 13
3.8. Reikä sähköjohdolle 13
3.9. Valon asennus 13
3.10. Asennussarja kiukaan päätytukeen asentamista varten....13

Osaluetteloon liittyvät kuvat (viimeisen kielen jälkeen)\_\_\_\_15

Asennuskuvat (viimeisen kielen jälkeen)\_\_\_\_16

1. Asennuksen valmistelu

Lue nämä asennusohjeet huolellisesti ja säilytä niitä saunan lähellä. Näin voit lukea tuotetiedot milloin tahansa.

Nämä asennusohjeet ovat saatavissa myös Internet-sivujemme asiakas-palveluosiosta osoitteessa www.harvia.com.

Tärkeitä ohjeita:

• Ennen töiden aloittamista tarkasta osaluettelon mukaisesti, että kaikki yksittäiset osat ovat lähetyksessä mukana. Jos jokin yksittäinen osa puuttuu, ota viimeistään kahden viikon kuluessa yhteyttä saunan toimittajaan.
• Tilan, johon sauna asennetan, tulee olla kuiva ja ilmanvaihdon tulee olla asianmukainen.
• Lattian on oltava vaakasuora ja tasainen, mieluiten kivi- tai laattalattia.
• Saunan asennustyöt edellyttävät, että tilan korkeus on vähintään 230 cm.
• Etäisyyden seiniin tulee olla vähintään 5 cm.
• Saunan sisällä käytettäviä puuosia ei saa käsitellä kyllästysaineilla.
• Asennukseen tarvitset apumiehen.
• Puu on luonnontuote, joka voi hyvästä säilytyksestä huolimatta turvota, kutistua tai muuttaa muotoaan. Tästä syystä on mahdollista, että asennuksessa voidaan tarvita hieman voimaa.
  • Kaikki ruuviliitokset tulee esiporata.

Huomio!

Vain sähköalan ammattilainen tai vastaavan pätevyyden omaava henkilö saa kytkeä sähköliitännät.

1.1. Tarvittavat työkalut

• Vasara ja puinen apukappale tai kumivasara
- Akkuporakone ristipääruuvi- ja torx-kärjillä
- Rullamitta
- Poranterät, joiden halkaisija on 3 mm, 10 mm, 20 - 30 mm (saunan kiukaan sähköjohdoille)
- Vatupassi
• Kuusiokoloavain 1,5 mm
- Puukko
• A-tikkaat

Tällä symbolilla merkitään vinkit ja hyödylliset ohjeet.

Esiporaus

Naulaus

Suoran kulman tarkastus:

80 cm 60 cm 100 cm

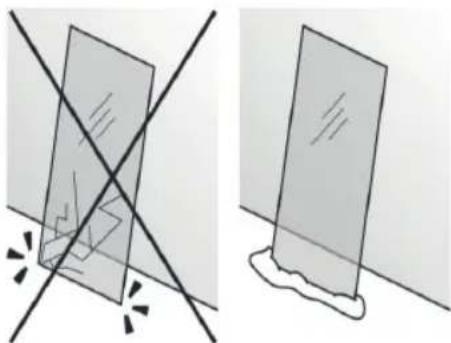

Käsittele lasia varoen: Varo erityisesti lasin reunoja - karkaistu lasi voi särkyä iskusta pieniksi sirpaleiksi. Sijoita suojapehmuste (esim. pakka-uspahvi) lasin reunan alle.

1.2. Huolto ja puhdistus

• Sauna tulisi puhdistaa kostealla liinalla. Käytä vain lämmintä vettä - ei puhdistusaineita.
• Jos saunaa ei käytetä pitkään aikaan, suosittelemme löylyhuoneen lämmittämistä kerran kuukaudessa.

Pihkataskut eivät ole reklamaatioperuste. Kuusipuussa voi esiintyä pihkataskuja, eikä lajittelun yhteydessä ole mahdollista havaita, missä syvyydessä niitä on.

Jos pihkataskut sijaitsevat aivan pinnan alla, ne rikkoutuvat lämmön vaikutuksesta ja "vuotavat" ulos.

Ulos valuneen pihkan voi poistaa asetoniin kostutetulla liinalla. Jos muodostuu vain pihkapisaroita, anna niiden kovettua ja kaavi ne sitten varovasti pois veitsellä.

1.3. Hävittäminen

• Hävitä pakkausmateriaali voimassaolevien määräysten mukaisesti.
• Laiteromussa on kierrätettäviä materiaaleja, mutta myös haitallisia aineita. Älä siis missään tapauksessa hävitä laiteromua sekajätteen mukana, vaan hävitä laite paikallisten voimassa olevien määräysten mukaisesti.

1.4. Osaluettelo Mini S1212SV ja Small S1616SV

Osien kuvat sivulla 11 (kaikkien kielten jälkeen)

Nro Nimitys Kpl Mitta mm Kpl Mitta mm

S1212SV S1616SV

Alaohjauspuu

1 Alaohjauspuu 1 1097x68x43 1 1522x68x43

2 Alaohjauspuu 1 1142x68x43 1 1567x68x43

3 Alaohjauspuu, tuuletusaukko 1 1097x68x43 1 1522x68x43

Seinäelementit

4 Seinäelementit 510 4	1900x510x75 2	1900x510x75
4 Seinäelementit 935			2	1900x935x75
5 Sähköelementti 510	1	1900x510x75
5 Sähköelementti 935			1	1900x935x75
6 Tuuletuselementti 510	1	1900x510x75	1	1900x510x75

Nurkkatolpat

7 Nurkkatolppa A	1 1949x85x45 2 1949x85x45
8 Nurkkatolppa B	1 1949x73x45
9 Nurkkatolppa G	1 1836x77x76 1 1836x77x76
10 Nurkkatolppa H	1 1836x77x44 1 1836x77x44

Kattoelementit

11	Kattoelementti	1	1144x1172x64	1	1597x883x64
12	Kattoelementti			1	1597x686x64
13	Yläohjauspuu 1	1142x45x32	2 1395x45x32
13	Yläohjauspuu 2	970x45x32	1 1567x45x32
13	Yläohjauspuu
14	Otsalauta		2 1210x95x15	2 1605x95x15
14	Otsalauta		2 1183x95x15	2 1633x95x15

Nurkkalistat

15	Nurkkalistat kattoon, sisäpuoli	2 1005x18x15 2 1430x18x15
15	Nurkkalistat kattoon, sisäpuoli	1 1022x18x15 1 1447x18x15
16	Seinänurkkalista, sisäpuoli	2 1025x20x20 2 1025x20x20
17	Ulkonurkkalaudat	2 1900x77x15 2 1900x77x15
18	Ulkonurkkalaudat	1 1900x64x15 1 1900x64x15
19	Ulkonurkkalaudat	1 1900x64x15 1 1900x64x15

Nro Nimitys Kpl Mitta mm Kpl Mitta mm
S1212SV S1616SV

Lasiseinä
20 Alumiini-U-profiili 1 402x22x12 2 409x22x12
21 Lasi 1 1939x411x8 2 1939x417x8
21 Lasiovi 1 1897x600x8 1 1897x600x8
22 Rakolista lasioven päälle	1	610x20x8	1	610x20x8
23 Ovenkahvasarja	1 300x158x30	1 300x158x30
24 Oven saranat	2		2

Sisustusosat

25 Ylälaude	1	1015x500x90 1	1440x600x90
25 Ylälaude			1 680x500x90
25 Ylälaude			1 500x285x90
25 Alalaude			1 1440x400x90
26 Lauteen päätytuki	1	1143x510x90	2 1143x510x90
27 Jakkara	1 475x400x90
28 Jalat	4 431x90x28
29 Välisujoja	1 525x402x42 1	1370x402x42
30 Selkänoja	1 978x270x36 1	1400x270x36
30 Selkänoja			1 1234x270x36
30 Selkänoja			1 840x270x36
31 Laudetukipuut	2 495x99x29 2 900x90x29
32 Laudetukipuut
33 Laudetukipuut	1 468x90x29 2 900x90x29
33 Laudetukipuut			2 700x90x29

Lisävarusteet

35 Tuuletusluukku	1 260x87x20 1 260x87x20
36 Valo (SAS21060T)	1 200x100x65 1 200x100x65
37 Asennusmateriaali	1	1
38 Asennussarja kiukaan päätytukeen asentamista varten	1	1
39 Asennusohje	1	1

Lisävarusteet (valinnaisesti)

RGBW LED -putki	2	LED-tube 900	1	LED-tube 700
RGBW LED -putki			1	LED-tube 1200
RGBW LED -putki			1	LED-tube 1300
Xenio RGBW -värivalo-ohjain	1		1
DMX-ohjain (DMX-C)	1		1
Verkkolaite (LED-PWS-24-XX)	1	40 W	1	90 W

1.5. Osalista Medium S1620SV ja Large S2020SV

Osien kuvat sivulla 11 (kaikkien kielten jälkeen)

Nro Nimitys Kpl Mitta mm Kpl Mitta mm

S1620SV S2020SV

Alaohjauspuu

1 Alaohjauspuu 1 1522x68x43 1 1947x68x43

2 Alaohjauspuu 1 1992x68x43 1 1992x68x43

3 Alaohjauspuu, tuuletusaukko 1 1522x68x43 1 1947x68x43

Seinäelementit

4 Seinäelementit 935 2 1900x935x75 4	1900x935x75
4 Seinäelementit 510 2 1900x510x75
5 Sähköelementti 935	1 1900x935x75 1	1900x935x75
6 Tuuletuselementti 935	1 1900x935x75 1	1900x935x75

Nurkkatolpat

7 Nurkkatolppa A	2 1949x85x45 2 1949x85x45
9 Nurkkatolppa G	1 1836x77x76 1 1836x77x76
10 Nurkkatolppa H	1 1836x77x44 1 1836x77x44

Kattoelementit

11	Kattoelementti	1	2022x883x64	1	2022x1112x64
12	Kattoelementti	1	2022x687x64	1	2022x883x64
13	Yläohjauspuu 1 1992x45x32 1 1992x45x32
13	Yläohjauspuu 2 1395x45x32 2 1819x45x32
14	Otsalauta	2 2058x95x15 2 2058x95x15
14	Otsalauta	2 1605x95x15 2 2033x95x15

Nurkkalistat

15	Nurkkalistat kattoon, sisäpuoli	1 1868x18x15 1 1868x18x15
15	Nurkkalistat kattoon, sisäpuoli	2 1426x18x15 2 1850x18x15
16	Seinänurkkalista, sisäpuoli	2 1025x20x20 2 1025x20x20
17	Ulkonurkkalaudat	2 1900x77x15 2 1900x77x15
18	Ulkonurkkalaudat	1 1900x64x15 1 1900x64x15
19	Ulkonurkkalaudat	1 1900x64x15 1 1900x64x15

Nro Nimitys Kpl Mitta mm Kpl Mitta mm
S1620SV S2020SV

Lasiseinä
20 Alumiini-U-profiili 2 621x22x12 2 621x22x12
21 Lasi 2 1939x629x8 2 1939x629x8
21 Lasiovi 1 1897x600x8 1 1897x600x8
22 Rakolista lasioven päälle 1 610x20x8 1	610x20x8
23 Ovenkahvasarja	1 300x158x30 1 300x158x30
24 Oven saranat	2 2

Sisustusosat

25 Ylälaude		1	1865x600x90 1	1865x600x90
25 Ylälaude		1	680x500x90 1	1165x500x90
25 Ylälaude		1	500x285x90 1	582x500x90
25 Alalaude		1	1865x400x90 1	1865x500x90
26	Lauteen päätytuki	2	1143x510x90	2	1143x510x90
29	Välisujoja	1	1795x402x42	1	1795x402x42
30	Selkänoja	1	1828x270x36	1	1828x270x36
30	Selkänoja	1	1234x270x36	1	1720x270x36
30 Selkänoja		1	839x270x36 1	1136x270x36
32	Laudetukipuut	2	850x99x29 2	1050x90x29
33	Laudetukipuut	1	950x90x29 2	1050x90x29
33	Laudetukipuut	1	700x90x29
34	Lauteen tukijalka 1	845x68x44	1	845x68x44
34	Lauteen tukijalka 1	395x68x44	1	395x68x44

Lisävarusteet

35 Tuuletusluukku	1 260x87x20 1 260x87x20
36 Valo (SAS21060T)	1 200x100x65 1 200x100x65
37 Asennusmateriaali	1	1
38 Asennussarja kiukaan päätytukeen asentamista varten	1	1
39 Asennusohje	1	1

Lisävarusteet (valinnaisesti)

RGBW LED -putki	1	LED-tube 700 1 LED-tube 1200
RGBW LED -putki	1	LED-tube 1200 1 LED-tube 1600
RGBW LED -putki	2	LED-tube 1300 2 LED-tube 1800
Xenio RGBW -värivalo-ohjain	1	1
DMX-ohjain (DMX-C)	1	1
Verkkolaite (LED-PWS-24-XX)	1	160 W	1	160 W

2. Pohjapiirros

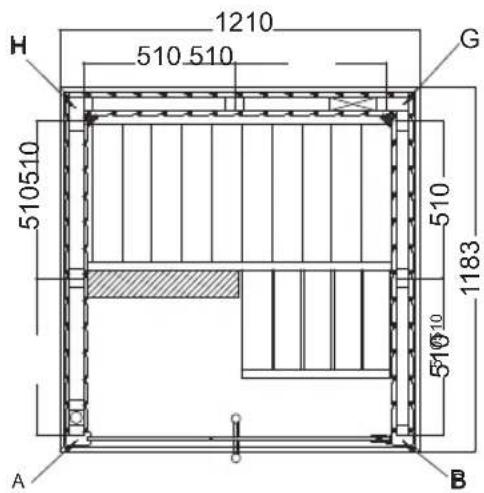

2.1. Variant View Mini S1212SV

H 1210 510.510 G 510510 1183 510 510510 B A A

1210 510 510 H G 510510 510 1183 510Ø10 A B

2.2. Variant View Small S1616SV

H 510 1635 935 G 510 1608 935 A A 540 935

H 1635 935 510 G 510 510.5 1608 935 935 A A

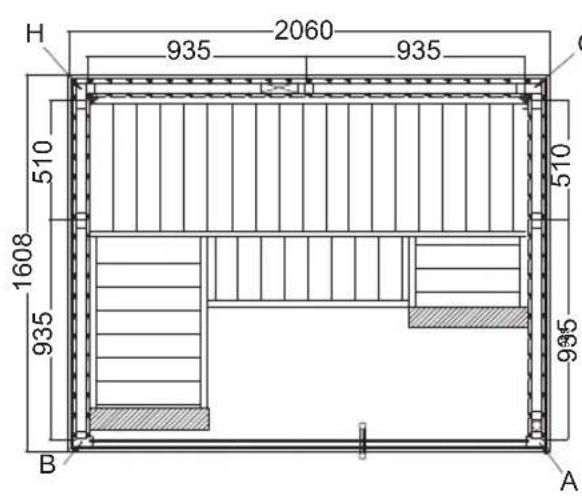

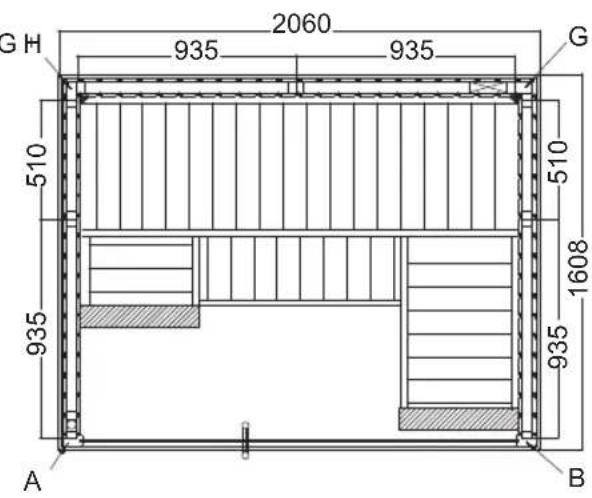

2.3. Variant View Medium S1620SV

H 935 2060 935 C 510 1608 935 B A 510 935

2060 935 935 G H 510 510 1608 935 935 A B

FI

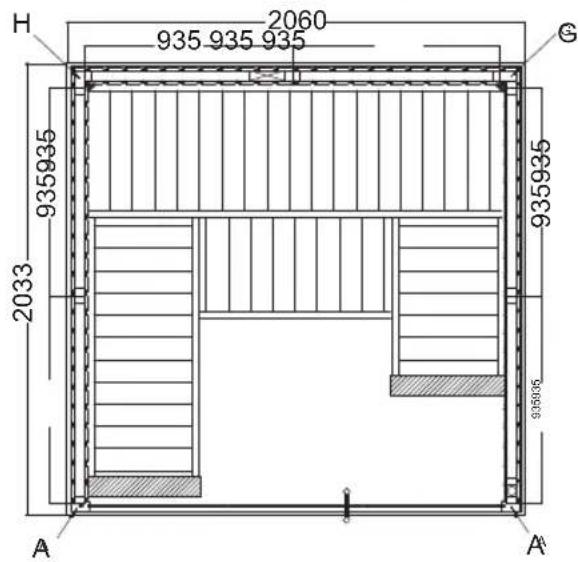

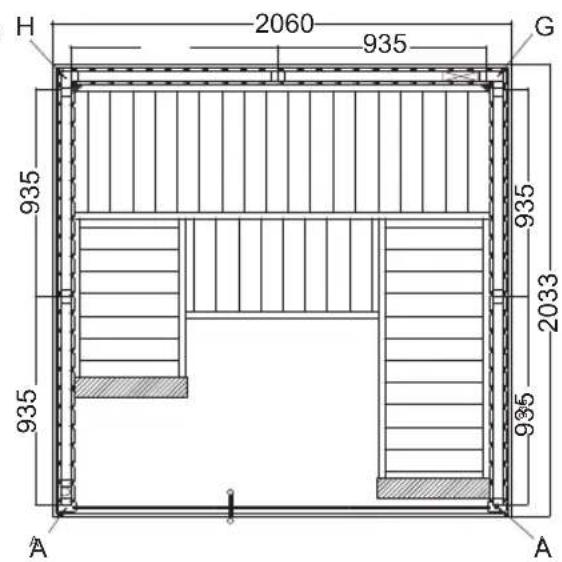

2.4. Variant View Large S2020SV

H 2060 935 935 935 G 935935 2033 935935 935935 A A'

H 2060 935 G 935 935 935 2033 935 A A

3. Saunan asennus

HUOMIO!

Noudata pohjapiirroksia sivuilla 10 ja 11 sekä kuvia sivulta 16 alkaen (viimeisen kielen jälkeen).

Aloita alaohjurikehikosta ja ruuvaa se kokoon kulmista. Työnnä lattiakehys sau-nan lopulliseen paikkaan.

3.2. Löylyhuoneen seinien asennus

Varmista, että seinäelementtien ulko- ja sisäpuoli tulevat oikein päin. Huomaa tuuletuselementin paikka. Sen täytyy sijaita viistosti kiuasta vastapäätä.

Aloita seinäelementtien asennus tuuletuselementistä ja ruuvaa se kiinni kulmatolppaan (G, H). Muut seinäelementit yhdistyvät toisiinsa paneelien pontilla ja ne kiinnittyvät paikalleen, kun yläohjauspuut asennetaan. Tarkasta suorakulmaisuus (katso vinkki sivulta 4).

Asenna Multiclip-kiinnikkeet seinäelementtien otsapuolelle ja kulmatolppiin (A, B). Varmista tällöin, että Multiclip-kiinnikkeet ovat oikeassa asennossa: kulmatolpat työnnetään ylhäältä alas seinäelementtien päälle.

Asenna tuuletusluukku.

3.3. Kattoelementtien asennus

Aseta kattoelementit paikoilleen ja ruuvaa ne kiinni löylyhuoneen seiniin. Huomaa johtoaukko.

3.4. Lauteiden asennus

Laudetukipuiden asennus sivuseinäelementteihin. Kulmalaude kiinnitetään lauteeseen M10 x 120 - pulteilla. Ruuvaa säätötassut päätytukeen. Kiinnitä päätytuki kulmalauteeseen kääntämällä salpa ylös ja ruuvaa päätytuki kiinni sivuseinään. Välisuojan ja selkänojan asennus.

3.5. Lasielementtien asennus

Asenna alumiini-U-profiilit lasielementteihin ja sijoita lasielementit löylyhuoneeseen. Lasioven yläpuolisen rakolistan asennus.

Huomaa, että oven aukeamissuunta määritetään asennettaessa lasielementti, jossa on saranoiden reiät.

Liimaa alumiiniset U-profiilit silikonilla tai asennusliimalla kiinni lattiaan.

Varmista oven heloja kiinnittäessäsi, että ovi avautuu ulospäin.

Ruuvaa kumpikin ovihela ensin kiinni kiinteään lasielementtiin. Varmista tällöin, että helat ovat suorassa. Suorita suuntaus säätämällä/kääntämällä kumpaakin muovikappaletta.

Oven kahvat ruuvataan sisältä kiinni toisiinsa. Laita teräskahvaan muoviset prikat Ovimagneetin peitelevyn asennus.

3.6. Otsalautojen asennus

Asenna otsalautoihin kulmaraudat. Ruuvaa sitten otsalaudat kiinni kattoelementtiin.

3.7. Nurkkalistojen asennus

Kiinnitä "nurkkalistat kattoon", "Seinänurkkalistat sisäpuolelle" ja "ulkonurkkalaudat ulkopuolelle" nauloilla.

3.8. Reikä sähköjohdolle

3.9. Valon asennus

3.10. Asennussarja kiukaan päätytukeen asentamista varten

Tarpeellinen vain, jos kiuas asennetaan päätytukeen suojaetäisyyksien saavut-tamiseksi.

Asennusohje s. 14/14
