BEDIENUNGSANLEITUNG Variant View S2020SV HARVIA

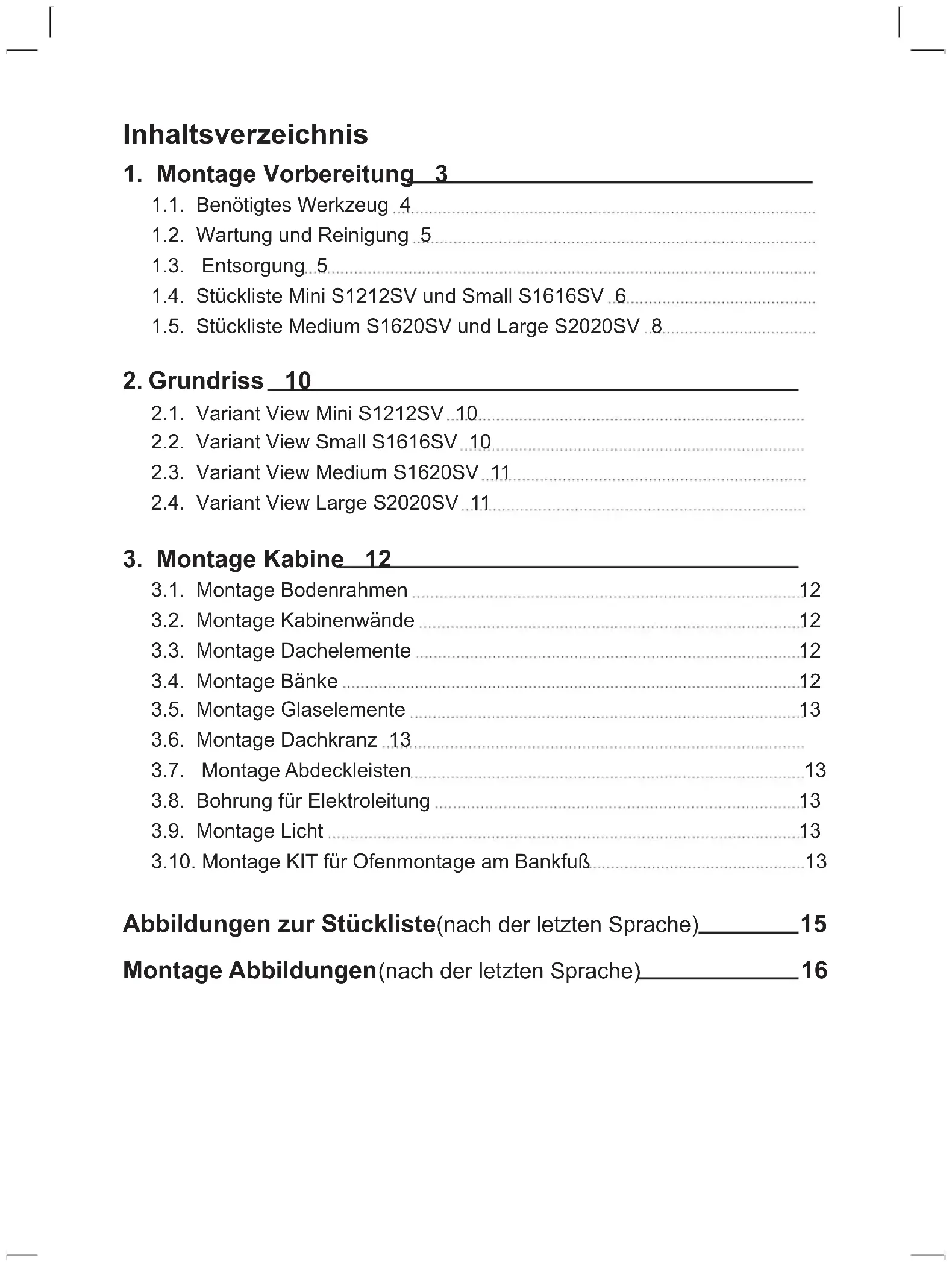

1. Montage Vorbereitung 3

1.1. Benötigtes Werkzeug 4 1.2. Wartung und Reinigung 5 1.3. Entsorgung 5 1.4. Stückliste Mini S1212SV und Small S1616SV 6 1.5. Stückliste Medium S1620SV und Large S2020SV 8

3.1. Montage Bodenrahmen 12 3.2. Montage Kabinenwände 12 3.3. Montage Dachelemente 12 3.4. Montage Bänke 12 3.5. Montage Glaselemente 13 3.6. Montage Dachkranz 13 3.7. Montage Abdeckleisten 13 3.8. Bohrung für Elektroleitung 13 3.9. Montage Licht 13 3.10. Montage KIT für Ofenmontage am Bankfuß 13 Abbildungen zur Stückliste(nach der letzten Sprache) 15 Montage Abbildungen (nach der letzten Sprache) 16DE Montageanleitung S. 3/14

1. Montage Vorbereitung

Lesen Sie diese Montageanleitung gut durch und bewahren Sie sie in der Nähe der Sauna auf. So können Sie jederzeit Produktinformationen nachlesen. Wichtige Hinweise: ● Kontrollieren Sie, bevor Sie mit der Arbeit beginnen, anhand der Stückliste, ob alle Einzelteile auch tatsächlich mitgeliefert wurden. Sollten Einzelteile ausnahmsweise fehlen, benachrichtigen Sie spätestens 14 Tage nach Erhalt der Kabine Ihren Händler. ● Der Raum, in dem die Saunakabine montiert wird, muss trocken sein und eine entsprechende Luftzirkulation gewährleisten. ● Der Fußboden muss waagrecht und eben sein, bevorzugt Stein- oder Flie- senboden. ● Für die Montagearbeiten der Kabine wird eine Mindestraumhöhe von 230 cm benötigt. ● Es muss ein Wandabstand von mindestens 5 cm eingehalten werden. ● Die Innen zu verwendenden Holzteile dürfen nicht mit Imprägniermittel be- handelt werden. ● Für die Montage benötigen Sie einen Helfer. ● Holz ist ein Naturprodukt, das trotz guter Lagerung aufquellen, schwinden oder sich verziehen kann. Aus diesem Grund kann es vorkommen, dass bei der Montage etwas Kraft aufgebracht werden muss. ● Alle Verschraubungen müssen vorgebohrt werden. Achtung! Der Elektroanschluss darf nur durch eine Elektrofachkraft oder eine ver- gleichsweise qualizierte Person ausgeführt werden. Sie nden diese Montageanleitung auch im Kundendienst-Bereich unserer Webseite auf www.harvia.comMontageanleitung S. 4/14 60 cm 80 cm 100 cm Dieses Symbol kennzeichnet Tipps und nützliche Hinweise Vorbohren Annageln Überprüfung des rechten Winkel: Vorsichtiger Umgang mit Glas: Besondere Vorsicht gilt den Glaskanten - Gehärtetes Glas kann bei Stößen in kleine Scherben zerspringen. Legen Sie ein Schutzpolster (z.Bsp.: Verpackungs-Karton) unter die Glaskante. 1.1. Benötigtes Werkzeug ● Hammer und Beilageholz oder einen Gummihammer ● Akkuschrauber mit Bits für Kreuzschrauben und Torx ● Rollmaßband ● Bohrer mit Durchmesser 3 mm, 10 mm, 20 - 30 mm (für Stromkabel Saunaofen) ● Wasserwaage ● Innensechskant-Schlüssel 1,5 mm ● Universalmesser ● LeiterDE Montageanleitung S. 5/14 1.2. Wartung und Reinigung ● Die Sauna sollte mit einem feuchten Tuch gereinigt werden. Verwenden Sie nur warmes Wasser - keine Reinigungsmittel. ● Wird die Sauna längere Zeit nicht benutzt, empfehlen wir, die Kabine einmal im Monat aufzuheizen. Harzgallen sind kein Reklamationsgrund. Da in Fichtenholz immer wieder Harzgallen vorkommen und man beim Aussortieren nicht erkennen kann in welcher Tiefe diese sich benden. Wenn diese knapp unter der Oberäche sind brechen sie bei Hitzeent- wicklung auf und „bluten“ aus. Das ausgelaufene Harz kann man mit einem Aceton gedrängtem Lappen entfernen. Wenn lediglich Harztropfen entstehen, lassen Sie diese aus- härten und schaben sie anschließend mit einem Messer vorsichtig ab. 1.3. Entsorgung ● Entsorgen Sie die Verpackungsmaterialien nach den gültigen Ent- sorgungsrichtlinien. ● Altgeräte enthalten wiederverwendbare Materialien, aber auch schäd- liche Sto󰀨e. Geben Sie Ihr Altgerät deshalb auf keinen Fall in den Restmüll, sondern entsorgen Sie das Gerät nach den örtlich gelten- den Vorschriften.Montageanleitung S. 6/14 Nr Bezeichnung Stk Maß mm Stk Maß mm 1.4. Stückliste Mini S1212SV und Small S1616SV Abbildungen der Teile auf Seite 11 (nach allen Sprachen) S1212SV S1616SV Bodenrahmen 1 Bodenrahmen 1 1097x68x43 1 1522x68x43 2 Bodenrahmen 1 1142x68x43 1 1567x68x43 3 Bodenrahmen Lüftungsausschnitt 1 1097x68x43 1 1522x68x43 Wandelemente 4 Wandelemente 510 4 1900x510x75 2 1900x510x75 4 Wandelemente 935 2 1900x935x75 5 Elektroelement 510 1 1900x510x75 5 Elektroelement 935 1 1900x935x75 6 Lüftungselement 510 1 1900x510x75 1 1900x510x75 Ecksteher 7 Ecksteher A 1 1949x85x45 2 1949x85x45 8 Ecksteher B 1 1949x73x45 9 Ecksteher G 1 1836x77x76 1 1836x77x76 10 Ecksteher H 1 1836x77x44 1 1836x77x44 Dachelemente 11 Dachelement 1 1144x1172x64 1 1597x883x64 12 Dachelement 1 1597x686x64 13 Dachrahmen 1 1142x45x32 2 1395x45x32 13 Dachrahmen 2 970x45x32 1 1567x45x32 13 Dachrahmen 14 Dachkranz 2 1210x95x15 2 1605x95x15 14 Dachkranz 2 1183x95x15 2 1633x95x15 Eckabdeckungen 15 Eckleisten Dach innen 2 1005x18x15 2 1430x18x15 15 Eckleisten Dach innen 1 1022x18x15 1 1447x18x15 16 Eckleiste innen 2 1025x20x20 2 1025x20x20 17 Eckabdeckungen außen 2 1900x77x15 2 1900x77x15 18 Eckabdeckungen außen 1 1900x64x15 1 1900x64x15 19 Eckabdeckungen außen 1 1900x64x15 1 1900x64x15DE Montageanleitung S. 7/14 S1212SV S1616SV Glasfront 20 Alu U-Prol 1 402x22x12 2 409x22x12 21 Glas 1 1939x411x8 2 1939x417x8 21 Glastür 1 1897x600x8 1 1897x600x8 22 Distanzleiste über Glastür 1 610x20x8 1 610x20x8 23 Türgri󰀨set 1 300x158x30 1 300x158x30 24 Türbänder 2 2 Inneneinrichtung 25 Obere Saunabank 1 1015x500x90 1 1440x600x90 25 Obere Saunabank 1 680x500x90 25 Obere Saunabank 1 500x285x90 25 Untere Saunabank 1 1440x400x90 26 Bankfuß 1 1143x510x90 2 1143x510x90 27 Fußauftritt 1 475x400x90 28 Füße 4 431x90x28 29 Banksichtblende 1 525x402x42 1 1370x402x42 30 Rückenlehne 1 978x270x36 1 1400x270x36 30 Rückenlehne 1 1234x270x36 30 Rückenlehne 1 840x270x36 31 Bankauageleiste 2 495x99x29 2 900x90x29 32 Bankauageleiste 33 Bankauageleiste 1 468x90x29 2 900x90x29 33 Bankauageleiste 2 700x90x29 Zubehör 35 Lüftungsschieber 1 260x87x20 1 260x87x20 36 Licht (SAS21060T) 1 200x100x65 1 200x100x65 37 Montagematerial 1 1 38 Kit für Ofenmontage am Bankfuß 1 1 39 Montageanleitung 1 1 Zubehör (Optional) RGBW LED Tube 2 LED-tube 900 1 LED-tube 700 RGBW LED Tube 1 LED-tube 1200 RGBW LED Tube 1 LED-tube 1300 Farblichtsteuerung Xenio RGBW 1 1 DMX-Driver (DMX-C) 1 1 Netzteil (LED-PWS-24-XX) 1 40W 1 90W Nr Bezeichnung Stk Maß mm Stk Maß mmMontageanleitung S. 8/14 Nr Bezeichnung Stk Maß mm Stk Maß mm 1.5. Stückliste Medium S1620SV und Large S2020SV Abbildungen der Teile auf Seite 11 (nach allen Sprachen) S1620SV S2020SV Bodenrahmen 1 Bodenrahmen 1 1522x68x43 1 1947x68x43 2 Bodenrahmen 1 1992x68x43 1 1992x68x43 3 Bodenrahmen Lüftungsausschnitt 1 1522x68x43 1 1947x68x43 Wandelemente 4 Wandelemente 935 2 1900x935x75 4 1900x935x75 4 Wandelemente 510 2 1900x510x75 5 Elektroelement 935 1 1900x935x75 1 1900x935x75 6 Lüftungselement 935 1 1900x935x75 1 1900x935x75 Ecksteher 7 Ecksteher A 2 1949x85x45 2 1949x85x45 9 Ecksteher G 1 1836x77x76 1 1836x77x76 10 Ecksteher H 1 1836x77x44 1 1836x77x44 Dachelemente 11 Dachelement 1 2022x883x64 1 2022x1112x64 12 Dachelement 1 2022x687x64 1 2022x883x64 13 Dachrahmen 1 1992x45x32 1 1992x45x32 13 Dachrahmen 2 1395x45x32 2 1819x45x32 14 Dachkranz 2 2058x95x15 2 2058x95x15 14 Dachkranz 2 1605x95x15 2 2033x95x15 Eckabdeckungen 15 Eckleisten Dach innen 1 1868x18x15 1 1868x18x15 15 Eckleisten Dach innen 2 1426x18x15 2 1850x18x15 16 Eckleiste innen 2 1025x20x20 2 1025x20x20 17 Eckabdeckungen außen 2 1900x77x15 2 1900x77x15 18 Eckabdeckungen außen 1 1900x64x15 1 1900x64x15 19 Eckabdeckungen außen 1 1900x64x15 1 1900x64x15DE Montageanleitung S. 9/14 S1620SV S2020SV Glasfront 20 Alu U-Prol 2 621x22x12 2 621x22x12 21 Glas 2 1939x629x8 2 1939x629x8 21 Glastür 1 1897x600x8 1 1897x600x8 22 Distanzleiste über Glastür 1 610x20x8 1 610x20x8 23 Türgri󰀨set 1 300x158x30 1 300x158x30 24 Türbänder 2 2 Inneneinrichtung 25 Obere Saunabank 1 1865x600x90 1 1865x600x90 25 Obere Saunabank 1 680x500x90 1 1165x500x90 25 Obere Saunabank 1 500x285x90 1 582x500x90 25 Untere Saunabank 1 1865x400x90 1 1865x500x90 26 Bankfuß 2 1143x510x90 2 1143x510x90 29 Banksichtblende 1 1795x402x42 1 1795x402x42 30 Rückenlehne 1 1828x270x36 1 1828x270x36 30 Rückenlehne 1 1234x270x36 1 1720x270x36 30 Rückenlehne 1 839x270x36 1 1136x270x36 32 Bankauageleiste 2 850x99x29 2 1050x90x29 33 Bankauageleiste 1 950x90x29 2 1050x90x29 33 Bankauageleiste 1 700x90x29 34 Bankstützbein 1 845x68x44 1 845x68x44 34 Bankstützbein 1 395x68x44 1 395x68x44 Zubehör 35 Lüftungsschieber 1 260x87x20 1 260x87x20 36 Licht (SAS21060T) 1 200x100x65 1 200x100x65 37 Montagematerial 1 1 38 Kit für Ofenmontage am Bankfuß 1 1 39 Montageanleitung 1 1 Zubehör (Optional) RGBW LED Tube 1 LED-tube 700 1 LED-tube 1200 RGBW LED Tube 1 LED-tube 1200 1 LED-tube 1600 RGBW LED Tube 2 LED-tube 1300 2 LED-tube 1800 Farblichtsteuerung Xenio RGBW 1 1 DMX-Driver (DMX-C) 1 1 Netzteil (LED-PWS-24-XX) 1 160W 1 160W Nr Bezeichnung Stk Maß mm Stk Maß mmMontageanleitung S. 10/14

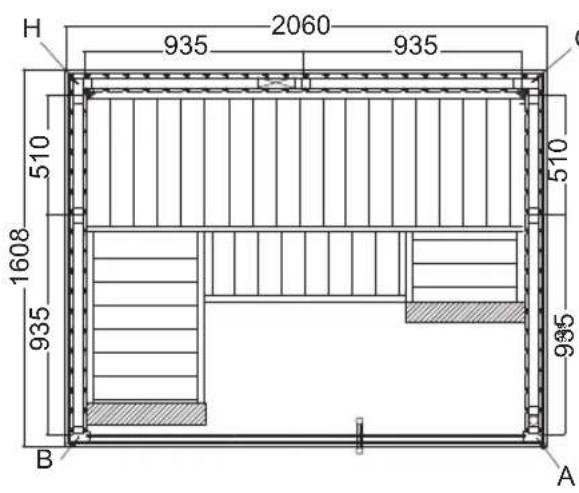

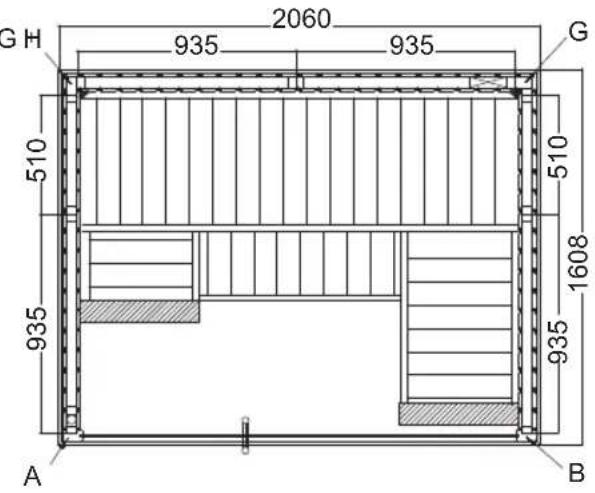

1608Montageanleitung S. 12/14

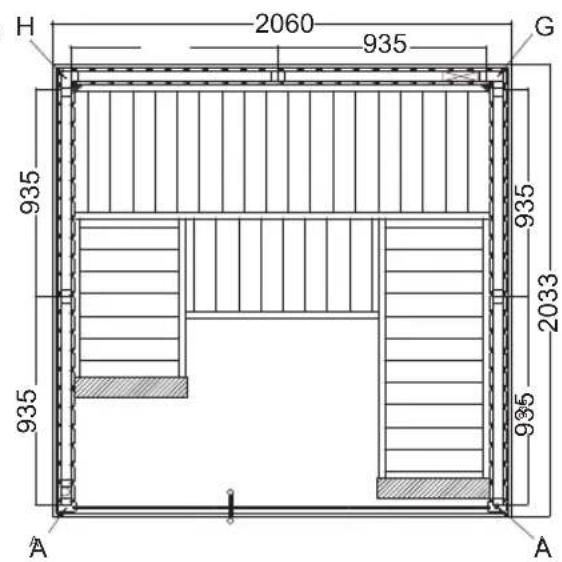

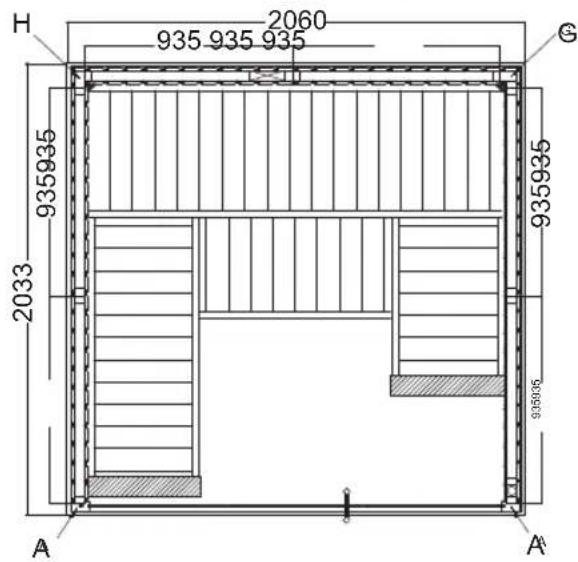

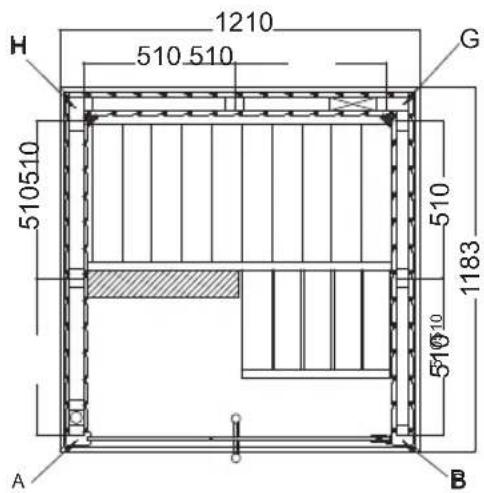

3.1. Montage Bodenrahmen Beginnen Sie mit dem Bodenrahmen und verschrauben Sie diese an den Ecken. Rücken Sie den Bodenrahmen an die endgültige Position der Sauna. 3.2. Montage Kabinenwände Beginnen Sie mit der Montage der Wandelemente mit dem Lüftungselement und verschrauben dieses mit dem Ecksteher (G, H). Die weiteren Wandelemente sind mit Nut und Feder verbunden und werden durch die Montage der Dachrahmen xiert. Kontrollieren Sie dabei die rechten Winkel (siehe Tipp auf Seite 4). Montieren Sie die Multiclip an den Stirnseiten der Wandelemente und an den Eckstehern (A, B). Achten Sie dabei auf die korrekte Ausrichtung der Multiclip - die Ecksteher werden von oben nach unten auf die Wandelemente gesteckt. Montieren Sie den Lüftungsschieber. 3.3. Montage Dachelemente Legen Sie die Dachelemente ein und verschrauben diese mit den Kabinenwän- den. Beachten Sie den Kabelauslass. 3.4. Montage Bänke Montage der Bankauageleisten an den seitlichen Wandelementen. Die Winkellie- ge wird mittels M10 x 120 Schrauben mit der Saunabank verbunden. Schrauben Sie die Stellfüße in den Bankfuß. Fixieren Sie den Bankfuß durch Hochdrehen der Verriegelung mit der Winkelliege und verschrauben den Bankfuß mit der Seitenwand. Montage der Banksichtblende und der Rückenlehne. ACHTUNG! Beachten Sie die Grundrisspläne auf den Seiten 10 und 11 sowie die Abbildungen ab Seite 16 (nach der letzten Sprache). Beachten Sie die Außen-/Innenseite der Wandelemente. Beachten Sie die Position des Lüftungselements. Es muss schräg ge- genüber des Ofens platziert sein.DE Montageanleitung S. 13/14 3.5. Montage Glaselemente Stecken Sie die Alu U-Prole auf die Glaselemente und setzen Sie die Glasele- mente in die Kabine ein. Montage der „Distanzleiste über Glastür“. Beachten Sie beim Einbau der Türbeschläge, dass die Ö󰀨nung der Türe nach außen erfolgt. Schrauben Sie die beiden Türbeschläge zuerst am Fix-Glaselement fest, achten sie dabei auf die gerade Ausrichtung der Beschläge. Die Ausrichtung wird durch die Justierung / Drehung der beiden Kunststo󰀨einlagen vorgenommen. Die Türgri󰀨e werden von innen miteinander verschraubt. Die Kunststo󰀨-Beilag- scheiben bei Niro-Gri󰀨 beilegen Montage von Türmagnet und Überschubblech. 3.6. Montage Dachkranz Montieren Sie die Eckwinkel an den Dachkranz-Leisten. Dann verschrauben Sie die Dachkranz-Leisten mit dem Dachelement. 3.7. Montage Abdeckleisten Befestigen Sie die „Eckleisten Dach innen“ und die „Eckleisten innen“ , sowie die „Eckabdeckungen außen“ mittels Nägel. 3.8. Bohrung für Elektroleitung 3.9. Montage Licht 3.10. Montage KIT für Ofenmontage am Bankfuß Nur erforderlich, wenn der Saunaofen zur Einhaltung der Sicherheitsabstände am Bankfuß montiert wird. Beachten Sie, dass Sie mit dem Einbau des Glaselements mit den Boh- rungen für die Türbänder die Richtung der Türö󰀨nung festlegen. Kleben Sie die Alu U-Prole mit Silikon oder Montagekleber am Boden fest.Montageanleitung S. 14/14Version 05/22 Y05-0861
