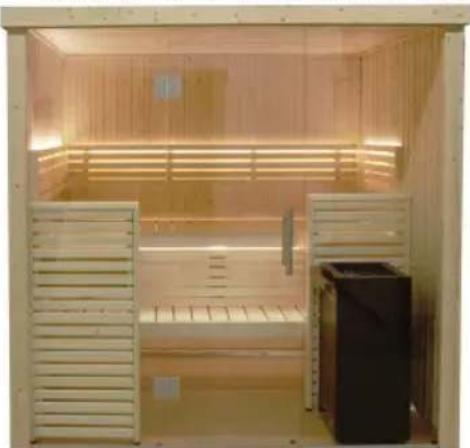

Variant View S1616SV - Bastu HARVIA - Gratis bruksanvisning och manual
Hitta enhetens manual gratis Variant View S1616SV HARVIA i PDF-format.
| Produkttyp | Bastu |
| Märke | Harvia |
| Modell | Variant View S1616SV |
| Yttermått (L x B x H) | 1635 x 1608 x 2020 mm |
| Huvudmaterial | Granvirke |
| Glasypt | Härdat glas (dörr och fasta paneler) |
| Belysning | LED (modell SAS21060T ingår) |
| Strömförsörjning | Anslutning av behörig elektriker (kamin ingår ej) |
| Underhåll och rengöring | Endast fuktig trasa och varmt vatten, inget rengöringsmedel |
| Säkerhet | Minst 5 cm avstånd från väggar, förborrning av skruvar |
| Montering | Instruktioner ingår, kräver 2 personer och grundläggande verktyg |
| Nödvändiga verktyg | Hammare, skruvdragare, borr (3, 10, 20–30 mm), vattenpass, insexnyckel 1,5 mm |
| Rengöring av kåda | Skrapa efter härdning eller använd en trasa indränkt i aceton |
| Ingående tillbehör | Ventilationsregister, monteringssats för kamin vid bänkfot, monteringsmaterial |
| Tillgängliga alternativ | LED RGBW-rör, Xenio RGBW-kontroll, DMX-driver |
| Bänkmått (övre) | 1440 x 600 x 90 mm |
| Bänkmått (nedre) | 1440 x 400 x 90 mm |
| Invändig användbar höjd | Cirka 1900 mm (väggelementens höjd) |
| Reparerbarhet | Reservdelar finns hos återförsäljaren |
Vanliga frågor - Variant View S1616SV HARVIA
Användarfrågor om Variant View S1616SV HARVIA
0 fråga om denna apparat. Svara på dem du kan eller ställ din egen.
Ställ en ny fråga om denna apparat
Ladda ner instruktionerna för din Bastu i PDF-format gratis! Hitta din manual Variant View S1616SV - HARVIA och ta tillbaka ditt elektroniska enhet i hand. På denna sida publiceras alla dokument som behövs för att använda din enhet. Variant View S1616SV av märket HARVIA.
BRUKSANVISNING Variant View S1616SV HARVIA
Innehållsförteckning
1. Förberedelse for montering 3
1.1. Verktyg som behövs 4
1.2. Underhäll och rengöring 5
1.3. Avfallschantering 5.
1.4. Styckliste Mini S1212SV och Small S1616SV .6
1.5. Styckliste Medium S1620SV och Large S2020SV .8.
2. Planritning 10
2.1. Variant View Mini S1212SV...10
2.2. Variant View Small S1616SV 10
2.3. Variant View Medium S1620SV...11
2.4. Variant View Large S2020SV_11
3. Montering bastukabin 12
3.1. Montering golvram 12
3.2. Montering bastukabinens vaggar 12
3.3. Montering takelement 12
3.4. Montering bänkar 12
3.5. Montering glaselement 12
3.6. Montering taklist 13
3.7.Montering panellister 13
3.8.Borning for elledning 13
3.9.Montering belysning 13
3.10. Monteringskit for aggregatmontering pa bankfot 13
Bilderna till stycklistan(efter det sista språket) 15
Monteringsbilder(efter det sista språket) 16
1. Förberedelse for montering
Läs hela monteringsanvisningen noga och Förvara den sedan i narheten av bastun. På sä vis kan du alltid kontrolleraprodukinformation nar det behövs.
Den har monteringsanvisningen kan även laddas ner frän kundtjänst-sektionen på vär webbsida, www.harvia.com.
Viktig information:
- Kontrollera med hjälp av stycklistan innan du pâborjar arbetet att alla komponenter verkligen har levererats. Om nagra komponenter mot formodan skulle saknas, kontakta din Återförsäljare senast 14 dagar after att du mottagit bastukabinen.
- Utrymmet dar bastukabinen monteras skara vara torrt och utformat for att ent tillracklig luftcirkulation skakunna sakerstallas.
Golvet ske vara vagratt och jämnt, helst av sten eller klinkers.
När bastukabinen monteras kravs ett hojdutrymme pa minst 230 cm.
- Det maste hallas ett avstand på minst 5 cm跑去vaggar.
- Tradelarna som ska anvandas invändigt fär inte vara impregnerade.
Tva personer maste narvara vid monteringen.
- Trä ar en naturprodukt som kan krympa eller deformeras även om det Förvaras rätt. Därfor kan det ibland kravas lite kraft vid monteringen.
- Alla skruvförband mäste föborras.
Obs!
Elansluttingarna fär endast utföras av behörig elektriker eller motsvarande kvalificerad person.
1.1. Verktyg som behövs
- Hammare och träbit aller en gummihammare
- Batteridriven skruvdragare med bits for kryssparskruvar och torx
Rullmattband
Borr med diameter 3 mm, 10 mm, 20-30 mm (for elkabel till bastuaggregat)
Vattenpass
- Insexnyckel 1,5 mm
- Universalalkniv
- Stege
Denna symbol uppmärksammar tips och nyttig information
Förborning
Fastspikning
Kontroll av rät vinkel:
Försiktig hantering av glas: Var särskilt försiktig med glaskanterna - härdat glas kan gå i småbitar vid stötar. Lagg att skyddslager (t.ex.: Förpackningskartong) under glaskanten.
1.2. Underhäll och rengöring
- Bastun skä rengöras med en fuktig trasa. Använd bara varmt vatten - inga rengöringsmedel.
- Om bastun inte används en langre tid rekommenderar vi att bastukabinenalanda varms upp en gang i manaden.
Fickor med kåda ar inget reklamationsskål. Detta beror på att det alltid finns fickor med kåda i furu och att det inte går att se hur djupt dessa sitter vid utgallringen.
Om fickorna sitter strax under ytan spricker de upp vid varmeutveckling och börjar "blöda".
Kádan som rinner ut kan tas bort med en duk som fuktats med aceton. Om det bara bildas droppar av káda ár det böst att lata dessa härda och försiktigt ta bort dem senare med en kniv.
1.3. Avfallschantering
- Ta hand om forpackningsmaterialenetligt gallande bestammelser.
- Enheterna innehaller bade Återanvändbart material och skadliga ämnen. Slang inte en uttjänt produkt i hushållssoporna,utan lämna den till atervinning,enligt gällande bestämmelser.
1.4. Styck lista Mini S1212SV och Small S1616SV
Bilder på delarna finns på sidan 11 (after alla sprek).
| Nr Beteckning St. Mätt i mm St. Mätt i mm | ||||
| S1212SV | S1616SV | |||
| Golvram | ||||
| 1 Golvram 1 1097x68x43 1 1522x68x43 | ||||
| 2 Golvram 1 1142x68x43 1 1567x68x43 | ||||
| 3 Golvram ventilationsöppning 1 1097x68x43 1 1522x68x43 | ||||
| Vöggelement | ||||
| 4 Vöggelement 510 | 4 | 1900x510x75 | 2 | 1900x510x75 |
| 4 Vöggelement 935 | 2 | 1900x935x75 | ||
| 5 Element 510 | 1 | 1900x510x75 | ||
| 5 Element 935 | 1 | 1900x935x75 | ||
| 6 Ventilationselement 510 | 1 | 1900x510x75 | 1 | 1900x510x75 |
| Hörnstolpe | ||||
| 7 Hörnstolpe A | 1 | 1949x85x45 2 | 1949x85x45 | |
| 8 Hörnstolpe B | 1 | 1949x73x45 | ||
| 9 Hörnstolpe G | 1 | 1836x77x76 1 | 1836x77x76 | |
| 10 Hörnstolpe H | 1 | 1836x77x44 1 | 1836x77x44 | |
| Takelement | ||||
| 11 Takelement | 1 | 1144x1172x64 | 1 | 1597x883x64 |
| 12 Takelement | 1 | 1597x686x64 | ||
| 13 Takram | 1 | 1142x45x32 2 | 1395x45x32 | |
| 13 Takram | 2 | 970x45x32 | 1 | 1567x45x32 |
| 13 Takram | ||||
| 14 Taklist | 2 | 1210x95x15 2 | 1605x95x15 | |
| 14 Taklist | 2 | 1183x95x15 2 | 1633x95x15 | |
| Hörnpaneler | ||||
| 15 Hörnlisteder tak invändigt | 2 | 1005x18x15 2 | 1430x18x15 | |
| 15 Hörnlisteder tak invändigt | 1 | 1022x18x15 1 | 1447x18x15 | |
| 16 Hörnlisted invändigt | 2 | 1025x20x20 2 | 1025x20x20 | |
| 17 Hörnpaneler utvändigt | 2 | 1900x77x15 2 | 1900x77x15 | |
| 18 Hörnpaneler utvändigt | 1 | 1900x64x15 1 | 1900x64x15 | |
| 19 Hörnpaneler utvändigt | 1 | 1900x64x15 1 | 1900x64x15 | |
| Nr Beteckning St. Mätt i mm St. Mätt i mm | |||
| S1212SV | S1616SV | ||
| Glasfront | |||
| 20 U-profil aluminium 1 402x22x12 2 409x22x12 | |||
| 21 Glas 1 1939x411x8 2 1939x417x8 | |||
| 21 Glasdörr | 1 | 1897x600x8 1 | 1897x600x8 |
| 22 Distanslist über glasdörr | 1 | 610x20x8 | 1 610x20x8 |
| 23 Dörhandtagssats | 1 | 300x158x30 1 | 300x158x30 |
| 24 Gängjärnsbeslag | 2 | 2 | |
| Interiör | |||
| 25 Ölbre bastubänk | 1 | 1015x500x90 | 1 1440x600x90 |
| 25 Ölbre bastubänk | 1 680x500x90 | ||
| 25 Ölbre bastubänk | 1 500x285x90 | ||
| 25 Nedre bastubänk | 1 1440x400x90 | ||
| 26 Bänkfot | 1 | 1143x510x90 2 | 1143x510x90 |
| 27 Fotpall | 1 | 475x400x90 | |
| 28 Föller | 4 431x90x28 | ||
| 29 Bänkpanel | 1 | 525x402x42 1 | 1370x402x42 |
| 30 Ryggstöd | 1 | 978x270x36 1 | 1400x270x36 |
| 30 Ryggstöd | 1 1234x270x36 | ||
| 30 Ryggstöd | 1 840x270x36 | ||
| 31 Bänkunderlagslist | 2 495x99x29 2 900x90x29 | ||
| 32 Bänkunderlagslist | |||
| 33 Bänkunderlagslist | 1 468x90x29 2 900x90x29 | ||
| 33 Bänkunderlagslist | 2 700x90x29 | ||
| Tillbehör | |||
| 35 Ventilationsreglage | 1 260x87x20 1 260x87x20 | ||
| 36 Belysning (SAS21060T) | 1 | 200x100x65 1 | 200x100x65 |
| 37 Monteringsmaterial | 1 | 1 | |
| 38 Kit für aggregatmontering på bänkfot | 1 | 1 | |
| 39 Monteringsanvising | 1 | 1 | |
| Tillbehör (tillval) | |||
| RGBW LED-lysrör | 2 | LED-tube 900 | 1 LED-tube 700 |
| RGBW LED-lysrör | 1 LED-tube 1200 | ||
| RGBW LED-lysrör | 1 LED-tube 1300 | ||
| Färglusreglering Xenio RGBW | 1 | 1 | |
| DMX-drivrutin (DMX-C) | 1 | 1 | |
| Nätdel (LED-PWS-24-XX) | 1 | 40 W | 90 W |
1.5. Styck lista Medium S1620SV och Large S2020SV
Bilder på delarna finns på sidan 11 (after alla språk).
Nr Beteckning St. Mått i mm St. Mått i mm
S1620SV S2020SV
Golvram
1 Golvram 1 1522x68x43 1 1947x68x43
2 Golvram 1 1992x68x43 1 1992x68x43
3 Golvram ventilationsöppning 1 1522x68x43 1 1947x68x43
Vaggelement
4Vaggelement9352 1900x935x754 1900x935x75
4 Vaggelsement 5102 1900x510x75
5 Element 935 1 1900x935x75 1 1900x935x75
6 Ventilationselement 935 1 1900x935x75 1 1900x935x75
Hörnstolpe
7 Hörnstolpe A 2 1949x85x45 2 1949x85x45
9 Hörnstolpe G 1 1836x77x76 1 1836x77x76
10 Hornstolpe H 1 1836x77x44 1 1836x77x44
Takelement
11 Takelement 1 2022x883x64 1 2022x1112x64
12 Takelement 1 2022x687x64 1 2022x883x64
13 Takram 1 1992x45x32 1 1992x45x32
13 Takram 21395x45x32 2 1819x45x32
14 Taklist 22058x95x15 22058x95x15
14 Taklist 21605x95x15 22033x95x15
Hornpaneler
15 Hörnlistertakinvändigt 11868x18x1511868x18x15
15 Hörnlistertakinvändigt 21426x18x1521850x18x15
16 Hornlist invandigt 2 1025x20x20 2 1025x20x20
17 Hörnpaneler utvändigt 2 1900x77x15 2 1900x77x15
18 Hörnpaneler utvändigt 1 1900x64x15 1 1900x64x15
19 Hörnpaneler utvändigt 1 1900x64x15 1 1900x64x15
| Nr Beteckning St. Mätt i mm St. Mätt i mm | |||
| S1620SV | S2020SV | ||
| Glasfront | |||
| 20 U-profil aluminium 2 621x22x12 2 621x22x12 | |||
| 21 Glas 2 1939x629x8 2 1939x629x8 | |||
| 21 Glasdörr 1 1897x600x8 1 1897x600x8 | |||
| 22 Distanslist över glasdörr | 1 | 610x20x8 | 1 610x20x8 |
| 23 Dörhandtagssats | 1 300x158x30 1 300x158x30 | ||
| 24 Gångjärnsbeslag | 2 2 | ||
| Interiör | |||
| 25 Ölbre bastubänk | 1 | 1865x600x90 | 1 1865x600x90 |
| 25 Ölbre bastubänk | 1 | 680x500x90 | 1 1165x500x90 |
| 25 Ölbre bastubänk | 1 500x285x90 1 582x500x90 | ||
| 25 Nedre bastubänk | 1 | 1865x400x90 | 1 1865x500x90 |
| 26 Bänkfot | 2 | 1143x510x90 | 2 1143x510x90 |
| 29 Bänkpanel | 1 | 1795x402x42 | 1 1795x402x42 |
| 30 Ryggstöd | 1 | 1828x270x36 1 | 1828x270x36 |
| 30 Ryggstöd | 1 | 1234x270x36 1 | 1720x270x36 |
| 30 Ryggstöd | 1 839x270x36 1 | 1 136x270x36 | |
| 32 Bänkunderlagslist | 2 850x99x29 2 1050x90x29 | ||
| 33 Bänkunderlagslist | 1 950x90x29 2 1050x90x29 | ||
| 33 Bänkunderlagslist | 1 700x90x29 | ||
| 34 Stödben bänk | 1 845x68x44 1 845x68x44 | ||
| 34 Stödben bänk | 1 395x68x44 1 395x68x44 | ||
| Tillbehör | |||
| 35 Ventilationsreglage | 1 260x87x20 1 260x87x20 | ||
| 36 Belysning (SAS21060T) | 1 200x100x65 1 200x100x65 | ||
| 37 Monteringsmaterial | 1 1 | ||
| 38 Kit für aggregatmontering på bänkfot | 1 1 | ||
| 39 Monteringsanvisning | 1 | 1 | |
| Tillbehör (tillval) | |||
| RGBW LED-lysrör | 1 | LED-tube 700 | 1 LED-tube 1200 |
| RGBW LED-lysrör | 1 | LED-tube 1200 | 1 LED-tube 1600 |
| RGBW LED-lysrör | 2 | LED-tube 1300 | 2 LED-tube 1800 |
| Färglusreglering Xenio RGBW | 1 1 | ||
| DMX-drivrutin (DMX-C) | 1 1 | ||
| Nätdel (LED-PWS-24-XX) | 1 | 160 W | 1 160 W |
2. Planritning

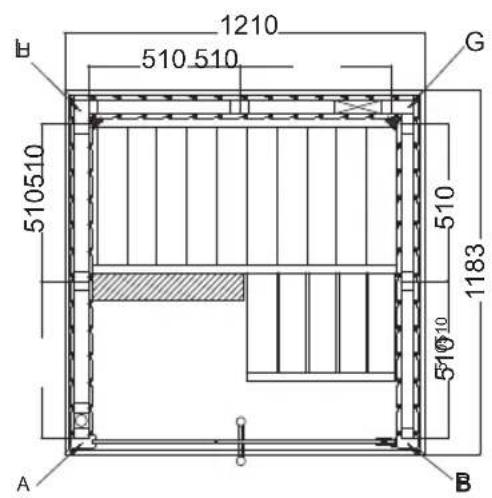

2.1. Variant View Mini S1212SV
2.2. Variant View Small S1616SV

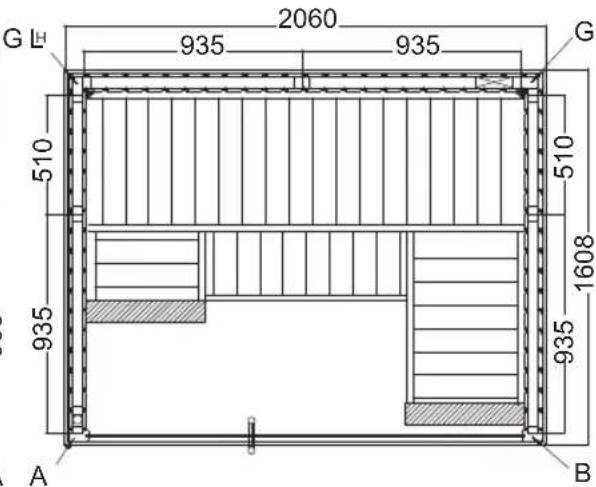

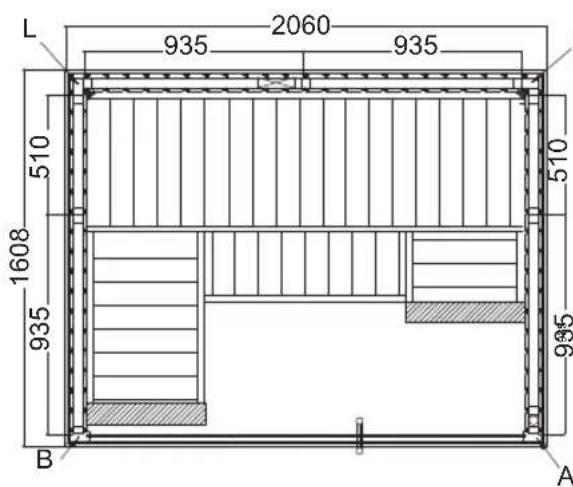

2.3. Variant View Medium S1620SV

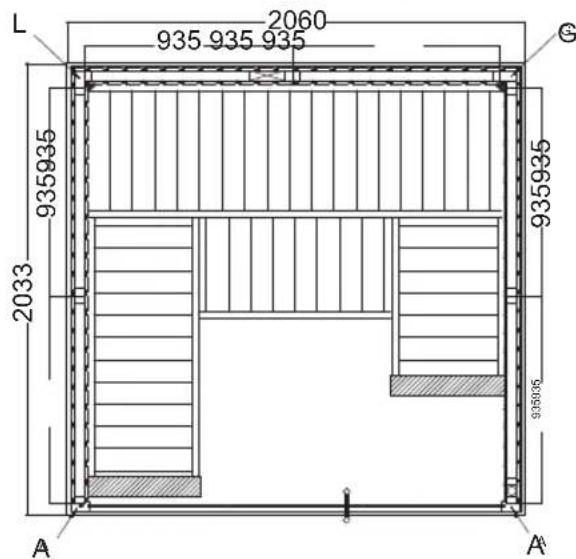

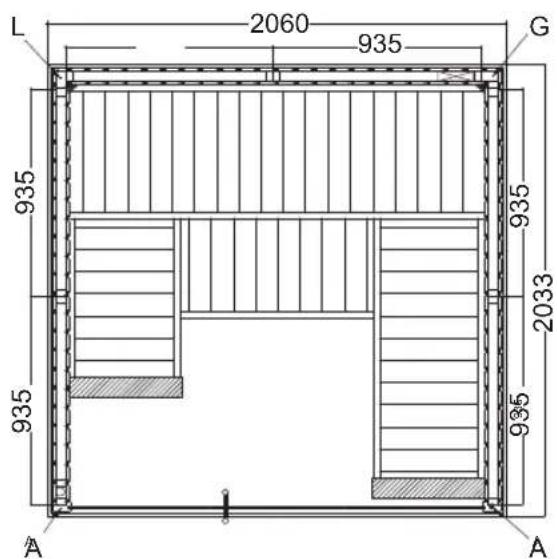

2.4. Variant View Large S2020SV
3. Montering bastukabin
WARNING!
Observera planritningarna på sidorna 10 och 11 samt bilderna franca och med sidan 16 (efter det sista språket).
3.1. Montering golvram
Börja med golvramen och skruva fast den i hörnen. Flytta på golvramen tills bastuns slutgiltiga position har nätts.
3.2. Montering bastukabinens vaggar
Observera vaggelmentens utsida/insida.
Observera ventilationselementets position. Det maste sitta snett mittemot ugnienn.
Börja med att montera vaggelimenten med ventilationselementet och skruva ihop detta med hörnstolpen (G, H). De övriga vaggelimenten sitter ihop med spär och fjader samt fixeras Near takramen monteras. Kontrollera har att vinklarna ar rata (se tips på sedan 4).
Montera multiclipsen på viggelementens gavlar och på hörnstolparna (A, B). Set till att multiclipsen riktas in rätt - hörnstolparna sätts in i viggelementen uppifrän och ner.
Montera ventilationsreglaget.
3.3. Montering takelement
Lagg in takelementen och skruva ihop dem med bastukabinens väggar. Observera kabelutgangen.
3.4. Montering bänkar
Montera bankunderlaglisterna pa sidovaggselementen. M10 x 120-skruvar anvands for att satta ihop vinkelbanken med bastubanken. Skruva in stallfotterna i bankfoten. Fixera bankfoten genom att skruva upp sparren med vinkelbanken och skruva ihop bankfoten med sidovaggen.
Montera bänkpanelen och ryggstödet.
3.5. Montering glaselement
Skjut på U-profilerna av aluminium på glaselementen och satt in glaselementen i bastukabinen.
Observera att dörroppingens riktning bestäms när du monterar glaselementet med hålen for gangjärnsbeslagen.
Limma fast U-profilerna i aluminium på golvet med silikon aller monteringslim.
Montera "distanslisten over glasdörren".
Observera att dörren öppnas utåt vid monteringen av dörrbeslagen.
Skruva Först fast de bada dorrbeslagen på fix-glaselementet och se till att beslagen riktas in rakt. Inriktingen gös genom att de bada plastinläggen justeras/vrids.
Dorrhandtagen skruvas ihop med varandra inifràn. Använd plastbrickorna vid Niro-handtag.
Montera dorr magnet och overdragsplat.
3.6. Montering taklist
Montera vinkelhörnen på taklisterna. Skruva sedan ihop taklisterna med takelementet.
3.7. Montering panellister
Satt fast "hornlister tak invändigt" och "hornlister invändigt" samt "hornpaneler utvändigt" med spik.
Behövs endast om aggregatet monteras på gavelstödet För att uppfylla sakerhetsavständen."
Monteringsanvisning sid. 14/14
Element sauna
VARIANT VIEW
INSTRUCTIONS FOR INSTALLATION
English

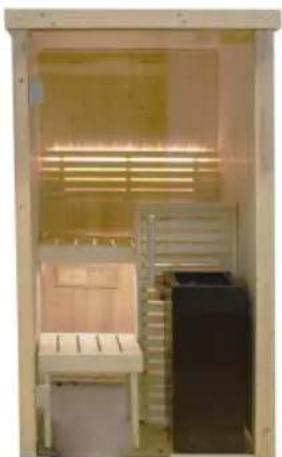

Mini
S1212SV S1616SV
1210 × 1183 × 2020 ~mm

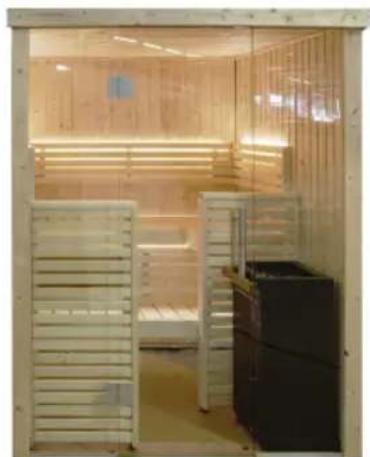

Small
1635 × 1608 × 2020 mm

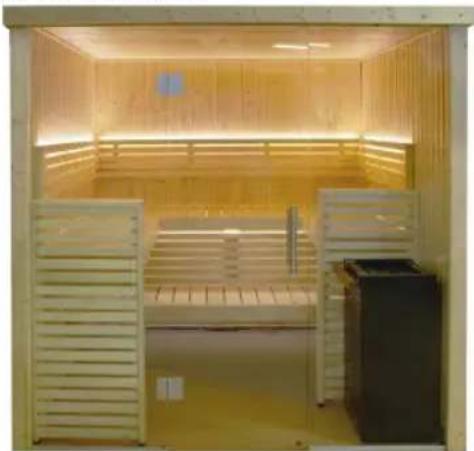

Medium Large
S1620SV S2020SV
2060× 1608× 2020mm2060× 2033× 2020mm
