KÄYTTÖOHJE Variant View S1616SV HARVIA
1. Asennuksen valmistelu 3
1.1. Tarvittavat tyokalut 4
1.2. Huolto ja puhdistus 5
1.3. Havittäminen.5
1.4.Osaluettelo Mini S1212SV ja Small S1616SV 6
1.5. Osalista Medium S1620SV ja Large S2020SV .8.
2. Pohjapiirros 10
2.1. Variant View Mini S1212SV...10
2.2. Variant View Small S1616SV 10
2.3. Variant View Medium S1620SV.11
2.4. Variant View Large S2020SV_11
3. Saunan asennus 12
3.1. Saunan seinien asennus 12
3.2.Loylyhuoneenseinienasennus 12
3.3.Kattoelementtien asennus 12
3.4.Lauteiden asennus 12
3.5.Lasielementtien asennus 13
3.6.Otsalautojen asennus 13
3.7.Nurkkalistojen asennus 13
3.8. Reikä sahköjohdolle 13
3.9.Valon asennus 13
3.10. Asennussarja kiukaan paatyukeen asentamista varten 13
Osaluetteloon liittyvat kuvat (viimeisen kielen jälkeen) 15
Asennuskuvat (viimeisen kielen jälkeen) 16
1. Asennuksen valmistelu
Lue namä asennusohjeet huolellisesti ja säilytä niitta saunan lahellä. Nain voit lukea tuotetiedot milloin tahansa.
Nämä asennusohjeet ovat saatavissa myös Internet-sivujemme asiakaspalveluosiosta osoitteessa www.harvia.com.
Tärkeita ohjeita:
- Ennen toiden aloittamista tarkasta osaluettelon mukaisesti, etta kaikki yksittäiset osat ovat lahetykssä mukana. Jos jokin yksittäinen osa puuttuu, ota viimeistaan kahden viikon kuluessa yhteyttä saunan toimittajaan.
- Tilan, johon sauna asennetan, tulee olla kuiva ja ilmanvaihdon tulee olla asianmukainen.
-
Lattian on oltava vaakasuora ja tasainen, mieluiten kivi- tai laattalattia.
Saunan asennustyot edellyttavat, etta tilan korkeus on vahintaan 230 cm. -
Etaisyyden seiniin tulee olla vahintaan 5 cm.
Saunan sisallä kaytettäviä puosia ei saa kasetellä kyllastysaineilla.
- Asennukseen tarvitset apumiehen.
- Puu on luonnontuote, joka voi hyvästä sailytyksesta huolimatta turvota, kutistua tai muuttaa muotoaan. Tastä syysta on mahdollista, etta asennuksessa voidaan tarvita hieman voimaa.
Kaikki ruuvilitokset tulee esiporata.
Huomio!
Vain sahköalan ammattilainen tai vastaavan patevyyden omaava henkilo saa kytkeä sahkoliitannät.
1.1. Tarvittavat tyokalut
- Vasara ja puinen apukappale tai kumivasara
- Akkuporakone ristipääruvi- ja torx-kärjillä
Rullamitta - Poranterät, joiden halkaisija on 3 mm, 10 mm, 20 - 30 mm (saunan kiukaan sahköjohdoille)
- Vatupassi
- Kuusiokoloavain 1,5 mm
- Puukko
A-tikkaat
Tällä symbolilla merkitään vinkit ja hyödylliset ohjeet.
Esiporaus
Naulaus
Suoran kulman tarkastus:

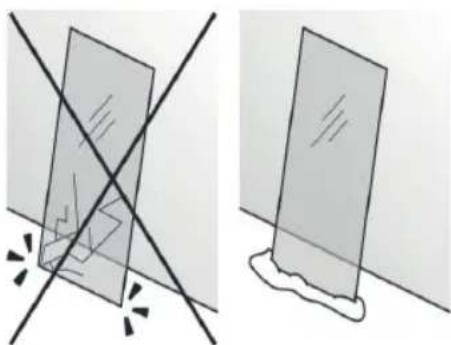

Käsittele lasia varoen: Varo erityisesti lasin reunoja - karkaistu lasi voi särkyä iskusta pieniki sirpaleiksi. Sijoita suojapehmuste (esim. pakkauspahvi) lasin reunan alle.
1.2. Huolto ja puhdistus
- Sauna tulisi puhdistaa kostealla liinalla. Käytä vain lämmtä vetta - ei puhdistusaineita.
- Jos saunaa ei käytetä pitkään aikaan, suosittelemme lóylyhuoneen lammitämista kerran kuukaudessa.
Pihkataskut eivät ole reklamaatioperuste. Kuusipuussa voi esiintyä pihkataskuja, eikä lajittelun yhteydessä ole mahdollista havaita, missä syvyydessä niitä on.
Jos pihkataskut sijaitsevat aivan pinnan alla, ne rikkoutuvat lammon vaikutuksesta ja "vuotavat" ulos.
Ulos valuneen pihkan voi poistaa asetoniin kostutetulla liinalla. Jos muodostuu vain pihkapisaroita, anna niiden kovettua ja kaavi ne sitten varovasti pois veitsellä.
1.3. Havittäminen
-
Havita pakkausmaterialiaali voimassaolevien märäysten mukaisesti.
-
Laiteromussa on kierratettäviä materiaialeja, mutta myös Haitallisia aineita. Alä siis missän tapauksessa havitta laiteromua sekajätteen mukana, vaan havitta laite paikallisten voimassa olevien märäysten mukaisesti.
1.4. Osaluettelo Mini S1212SV ja Small S1616SV
Osien kuvat sivulla 11 (kaikkien kielten jälkeen)
Nro Nimitys Kpl Mitta mm Kpl Mitta mm
S1212SV S1616SV
Alaohjauspuu
1 Alaohjauspuu 1 1097x68x43 1 1522x68x43
2 Alaohjauspuu 1 1142x68x43 1 1567x68x43
3 Alaohjauspuu, tuuletsaukko 1 1097x68x43 1 1522x68x43
Seinäelementit
| 4 Seinäelementit 510 4 | 1900x510x75 2 | 1900x510x75 | ||
| 4 Seinäelementit 935 | 2 | 1900x935x75 | ||
| 5 Sähköelementti 510 | 1 | 1900x510x75 | ||
| 5 Sähköelementti 935 | 1 | 1900x935x75 | ||
| 6 Tuuletuselementti 510 | 1 | 1900x510x75 | 1 | 1900x510x75 |
Nurkkatolpat
7 Nurkkatolppa A 1 1949x85x45 2 1949x85x45
8 Nurkkatolppa B 1 1949x73x45
9 Nurkkatolppa G 1 1836x77x76 1 1836x77x76
10 Nurkkatolppa H 1 1836x77x44 1 1836x77x44
Kattoelementit
11 Kattoelementti 1 1144x1172x64 1 1597x883x64
12 Kattoelementti 1 1597x686x64
13 Ylaohjauspuu 1 1142x45x32 2 1395x45x32
13 Ylaohjauspuu 2 970x45x32 1 1567x45x32
13 Ylaohjauspuu
14 Otsalauta 21210x95x15 21605x95x15
14 Otsalauta 2 1183x95x15 2 1633x95x15
Nurkkalistat
15 Nurkkalistat kattoon, sisäpuoli 2 1005x18x15 2 1430x18x15
15 Nurkkalistat kattoon, sisäpuoli 1 1022x18x15 1 1447x18x15
16 Seinänurkkalista, sisäpuoli 2 1025x20x20 2 1025x20x20
17 Ulkonurkkalaudat 21900x77x15 21900x77x15
18 Ulkonurkkalaudat 1 1900x64x15 1 1900x64x15
19 Ulkonurkkalaudat 1 1900x64x15 1 1900x64x15
Nro Nimitys Kpl Mitta mm Kpl Mitta mm
S1212SV S1616SV
| Lasiseinä | ||||
| 20 Alumiini-U-profili 1 402x22x12 2 409x22x12 | ||||
| 21 Lasi 1 1939x411x8 2 1939x417x8 | ||||
| 21 Lasiovi 1 1897x600x8 1 1897x600x8 | ||||
| 22 Rakolista lasioven päälle | 1 | 610x20x8 | 1 | 610x20x8 |
| 23 Ovenkahvasarja | 1 300x158x30 | 1 300x158x30 | ||
| 24 Oven saranat | 2 | 2 | ||
Sisustusosat
| 25 Ylälauge | 1 | 1015x500x90 1 | 1440x600x90 |
| 25 Ylälauge | 1 680x500x90 | ||
| 25 Ylälauge | 1 500x285x90 | ||
| 25 Alalaude | 1 1440x400x90 | ||
| 26 Lauteen päätytuki | 1 | 1143x510x90 | 2 1143x510x90 |
| 27 Jakkara | 1 | 475x400x90 | |
| 28 Jalat | 4 | 431x90x28 | |
| 29 Välisuoja | 1 | 525x402x42 1 | 1370x402x42 |
| 30 Selkänoja | 1 | 978x270x36 1 | 1400x270x36 |
| 30 Selkänoja | 1 1234x270x36 | ||
| 30 Selkänoja | 1 840x270x36 | ||
| 31 Laudetukipuut | 2 | 495x99x29 2 | 900x90x29 |
| 32 Laudetukipuut | |||
| 33 Laudetukipuut | 1 | 468x90x29 2 | 900x90x29 |
| 33 Laudetukipuut | 2 700x90x29 |
Lisāvarusteet
| 35 Tuuletusluukku | 1 260x87x20 1 260x87x20 |
| 36 Valo (SAS21060T) | 1 200x100x65 1 200x100x65 |
| 37 Asennusmateriali | 1 1 |
| 38 Asennussarja kiukaan päätytukeen asentamista varten | 1 1 |
| 39 Asennusohje | 1 1 |
Lisavarusteet (valinnaisesti)
| RGBW LED -putki | 2 | LED-tube 900 | 1 | LED-tube 700 |
| RGBW LED -putki | 1 | LED-tube 1200 | ||
| RGBW LED -putki | 1 | LED-tube 1300 | ||
| Xenio RGBW -värivalo-ohjain | 1 | 1 | ||
| DMX-ohjain (DMX-C) | 1 | 1 | ||
| Verkkolaite (LED-PWS-24-XX) | 1 | 40 W | 1 | 90 W |
1.5. Osalista Medium S1620SV ja Large S2020SV
Osien kuvat sivulla 11 (kaikkien kielten jälkeen)
Nro Nimitys Kpl Mitta mm Kpl Mitta mm
S1620SV S2020SV
Alaohjauspuu
1 Alaohjauspuu 1 1522x68x43 1 1947x68x43
2 Alaohjauspuu 1 1992x68x43 1 1992x68x43
3 Alaohjauspuu, tuuletusaukko 1 1522x68x43 1 1947x68x43
Seinäelementit
4 Seinäelementit 935 2 1900x935x75 4 1900x935x75
4 Seinäelementit 510 2 1900x510x75
5 Sahköelementti 935 1 1900x935x75 1 1900x935x75
6 Tuuletuselementti 935 1 1900x935x75 1 1900x935x75
Nurkkatolpat
7 Nurkkatolppa A 21949x85x45 2 1949x85x45
9 Nurkkatolppa G 1 1836x77x76 1 1836x77x76
10 Nurkkatolppa H 1 1836x77x44 1 1836x77x44
Kattoelementit
11 Kattoelementti 1 2022x883x64 1 2022x1112x64
12 Kattoelementti 1 2022x687x64 1 2022x883x64
13 Ylaohjauspuu 1 1992x45x32 1 1992x45x32
13 Yliaohjauspuu 2 1395x45x32 2 1819x45x32
14 Otsalauta 2 2058x95x15 2 2058x95x15
14 Otsalauta 21605x95x15 2 2033x95x15
Nurkkalistat
15 Nurkkalistat kattoon, sisäpuoli 1 1868x18x15 1 1868x18x15
15 Nurkkalistat kattoon, sisäpuoli 2 1426x18x15 2 1850x18x15
16 Seinänurkkalista, sisäpuoli 2 1025x20x20 2 1025x20x20
17 Ulkonurkkalaudat 21900x77x15 21900x77x15
18 Ulkonurkkalaudat 1 1900x64x15 1 1900x64x15
19 Ulkonurkkalaudat 1 1900x64x15 1 1900x64x15
Nro Nimitys Kpl Mitta mm Kpl Mitta mm
S1620SV S2020SV
Lasiseina
20 Alumiini-U-profili 2621x22x12 2 621x22x12
21 Lasi 2 1939x629x8 2 1939x629x8
21 Lasiovi 1 1897x600x8 1 1897x600x8
22 Rakolista lasioven pälle 1 610x20x8 1 610x20x8
23 Ovenkahvasarja 1300x158x30 1300x158x30
24Oven saranat 2 2
Sisustusosat
| 25 Ylälaude | 1 | 1865x600x90 1 | 1865x600x90 | |
| 25 Ylälaude | 1 | 680x500x90 1 | 1165x500x90 | |
| 25 Ylälaude | 1 | 500x285x90 1 | 582x500x90 | |
| 25 Alalaude | 1 | 1865x400x90 1 | 1865x500x90 | |
| 26 Lauteen päätytuki | 2 | 1143x510x90 | 2 | 1143x510x90 |
| 29 Välisuola | 1 | 1795x402x42 | 1 | 1795x402x42 |
| 30 Selkänoja | 1 | 1828x270x36 | 1 | 1828x270x36 |
| 30 Selkänoja | 1 | 1234x270x36 | 1 | 1720x270x36 |
| 30 Selkänoja | 1 | 839x270x36 1 | 1136x270x36 | |
| 32 Laudetukipuut | 2 | 850x99x29 2 | 1050x90x29 | |
| 33 Laudetukipuut | 1 | 950x90x29 2 | 1050x90x29 | |
| 33 Laudetukipuut | 1 | 700x90x29 | ||
| 34 Lauteen tukijalka 1 | 845x68x44 1 | 845x68x44 | ||
| 34 Lauteen tukijalka 1 | 395x68x44 1 | 395x68x44 |
Lisāvarusteet
35 Tuuletusluukku 1260x87x20 1260x87x20
37 Asennusmaterialiaali 1 1
38 Asennussarja kiukaan päatyukeen 1 1 asentamista varten
39 Asennusohje 1 1
Lisavarusteet (valinnaisesti)
RGBWLED-putki 1 LED-tube7001LED-tube1200
RGBWLED-putki 1 LED-tube12001LED-tube1600
RGBWLED-putki 2 LED-tube13002LED-tube1800
Xenio RGBW -värivalo-ohjain 1 1
DMX-ohjain (DMX-C) 1 1
Verkkolaite (LED-PWS-24-XX) 1 160 W 1 160 W
2. Pohjapiirros

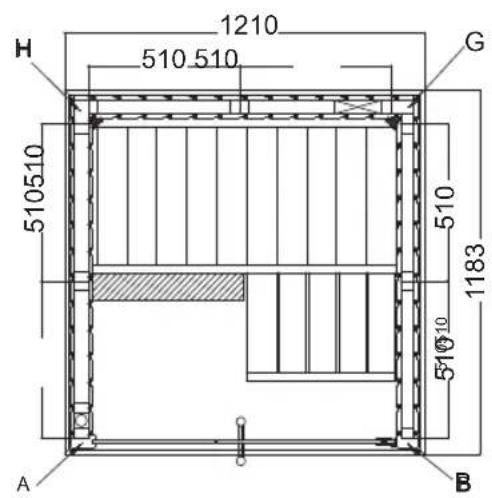

2.1. Variant View Mini S1212SV
2.2. Variant View Small S1616SV

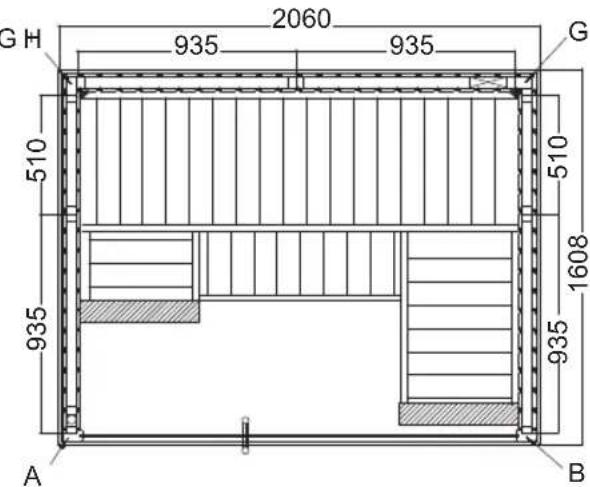

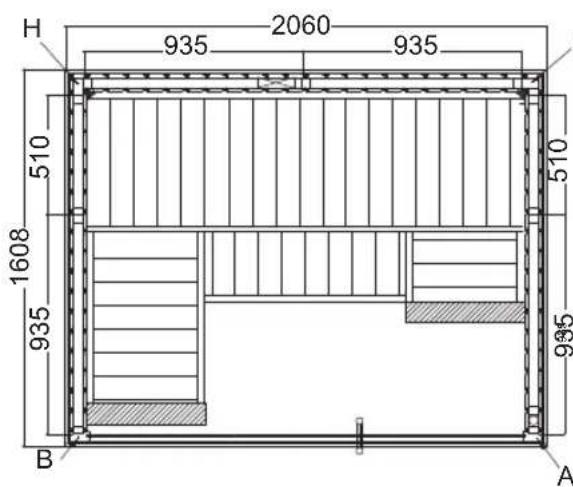

2.3. Variant View Medium S1620SV

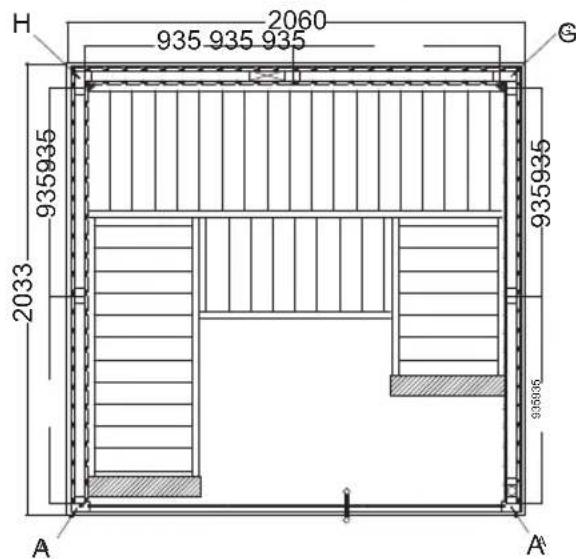

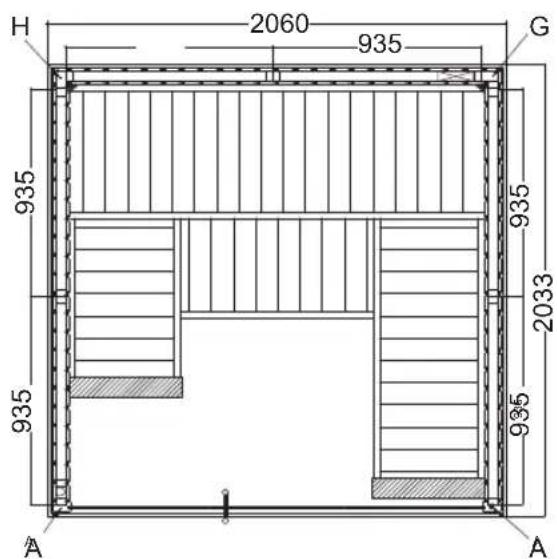

2.4. Variant View Large S2020SV
3. Saunan asennus
HUOMIO!
Noudata pohjapiirroksia sivuilla 10 ja 11 sekä kuvia sivulta 16 alkaen (viimeisen kielen jälkeen).
3.1. Saunanseinienasennus
Aloita alaohjurikehikosta ja ruuvaa se kokoon kulmista. Tyonnä lattiakehys saunan lopulliseen paikkaan.
3.2. Löylyhuoneen seinien asennus
Varmista, etta seinäelementtien ulko- ja sisäpuoli tulevat oikein pän. Huomaa tuuletuselementin paikka. Sen täytyy sijaita viistosti kiuasta vastapäätä.
Aloita seinäelementtien asennus tuuletuselementistä ja ruuvaa se kiinni kulmatolppaan (G, H). Muut seinäelementit yhdistyvät toisiinsa paneelien pontilla ja ne kiinnittyvät paikalleen, kun yläohjauspuut asennetaan. Tarkasta suorakulmaisuus (katso vinkki sivulta 4).
Asenna Multiclip-kiinnikkeet seinäelementtien otsapuolle ja kulmatolppiin (A, B). Varmista tällöin, etta Multiclip-kiinnikkeet ovat oikeassa asennossa: kulmatolpat työnnetään ylhaälta alas seinäelementtien paälle.
Asenna tuuletusluukku.
3.3. Kattoelementtien asennus
Aseta kattoelementit paikoilleen ja ruuvaan kiinni loylyhuoneen seiniin. Huomaa johtoaukko.
3.4. Lauteiden asennus
Laudetukipuiden asennus sivuseinaelementteihin. Kulmalaude kiinnitetaan lauteseen M10 x 120 - pulteilla. Ruuvaa saatotassut paatytukeen. Kiinnita paatytuki kulmalauteeseen kaantamalla salpa ylos ja ruuvaa paatytuki kiinni sivuseinaan. Valisuojan ja selkanojan asennus.
3.5. Lasielementtien asennus
Asenna alumiini-U-profilit lasielementteihin ja sijoita lasielementit lóylyhuoneeseen. Lasioven yläpuolisen rakolistan asennus.
Huomaa, etta oven aukeamissunta märitetään asennettaessa lasielementti, jossa on saranoiden reiät.
Liimaa alumiiniset U-profilit silikonilla tai asennuslimalla kiinni lattiaan.
Varmista oven heloja kiinnittäessäsi, etta ovi avautuu ulospain.
Ruvuaa kumpikin ovihela ensin kiinni kiinteaaan lasielementtiin. Varmista talloin, etta helat ovat suorassa. Suorita suuntaus saatamalla/käantamalla kumpaakin muovikappaletta.
Oven kahvat ruuvataan sisälä kiinni toisiinsa. Laita teraskahvaan muoviset prikat Ovimagneetin peitelevyn asennus.
3.6. Otsalautojen asennus
Asenna otsalautoihin kulmaraudat. Ruuvaa sitten otsalaudat kiinn kattoelementtiin.
3.7. Nurkkalistojen asennus
Kiinnitta "nurkkalistat kattoon", "Seinänurkkalistat sisäpuolle" ja "ulkonurkkalaudat ulkopuolle" nauloilla.
3.8. Reikä sahköjohdolle
3.9. Valon asennus
3.10. Asennussarja kiukaan paatytukeen asentamista varten
Tarpeellinen vain, jos kiuas asennetaan paatyukeen suojaetaisyyksien saavutamiseksi.
Asennusohje s. 14/14
Elementbastu
VARIANT VIEW
MONTERINGSANVISNING
Svenska
Mini
S1212SV S1616SV
1210 x 1183 x 2020 mm
Small
1635 × 1608 × 2020 mm
Medium Large
S1620SV S2020SV
2060× 1608× 2020mm2060× 2033× 2020mm
