Caractéristiques	Détails
Type de sauna	Sauna traditionnel
Dimensions	1620 mm x 1620 mm x 2100 mm
Capacité	Jusqu'à 4 personnes
Matériaux	Bois de pin, verre trempé
Poêle	Poêle électrique Harvia
Puissance du poêle	9 kW
Température maximale	90 °C
Utilisation	Idéal pour la détente et la relaxation, améliore la circulation sanguine
Entretien	Nettoyage régulier des surfaces, vérification du poêle et des accessoires
Sécurité	Équipé de dispositifs de sécurité, ne pas laisser sans surveillance
Installation	Installation recommandée par un professionnel
Garantie	2 ans sur les pièces
Informations supplémentaires	Vérifier les dimensions de l'espace avant l'achat

FOIRE AUX QUESTIONS - Variant View S1620SV HARVIA

Comment puis-je installer le sauna HARVIA Variant View S1620SV ?

Pour installer le sauna, suivez les instructions fournies dans le manuel d'installation. Assurez-vous que l'emplacement choisi est de niveau et dispose d'une source d'alimentation électrique adéquate.

Quel type de bois est utilisé pour le sauna HARVIA Variant View S1620SV ?

Le sauna est fabriqué en épicéa nordique, connu pour sa durabilité et sa capacité à résister à l'humidité.

Quelle est la capacité en personnes du sauna HARVIA Variant View S1620SV ?

Le sauna peut accueillir jusqu'à 4 personnes confortablement.

Comment faire fonctionner le poêle du sauna ?

Le poêle est contrôlé par un panneau de contrôle situé à l'intérieur du sauna. Réglez la température souhaitée et laissez le poêle chauffer pendant environ 30 à 45 minutes avant d'entrer.

Quelle est la température maximale que le sauna peut atteindre ?

La température maximale du sauna HARVIA Variant View S1620SV peut atteindre environ 90 °C.

Comment entretenir et nettoyer le sauna ?

Pour entretenir le sauna, essuyez les surfaces avec un chiffon humide après chaque utilisation et nettoyez en profondeur avec un nettoyant doux tous les mois.

Le sauna nécessite-t-il une ventilation ?

Oui, il est recommandé d'assurer une bonne ventilation pour éviter l'accumulation d'humidité. Veillez à ce qu'il y ait un échange d'air adéquat dans la pièce où le sauna est installé.

Puis-je utiliser des huiles essentielles dans le sauna ?

Oui, vous pouvez ajouter quelques gouttes d'huiles essentielles à l'eau utilisée pour les pierres chaudes, mais évitez d'en mettre directement sur le poêle.

Le sauna est-il livré avec une garantie ?

Oui, le sauna HARVIA Variant View S1620SV est généralement livré avec une garantie de deux ans contre les défauts de fabrication.

Comment puis-je résoudre un problème de surchauffe du poêle ?

Si le poêle surchauffe, vérifiez que le thermostat fonctionne correctement et que l'air circule bien. Si le problème persiste, contactez un technicien qualifié.

MODE D'EMPLOI Variant View S1620SV HARVIA

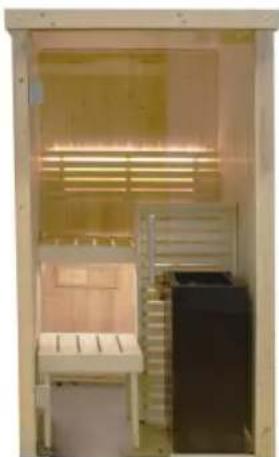

VUE d'ensemble

INSTRUCTIONS DE MONTAGE

Mini

S1212SV S1616SV

1210 x 1183 x 2020 mm

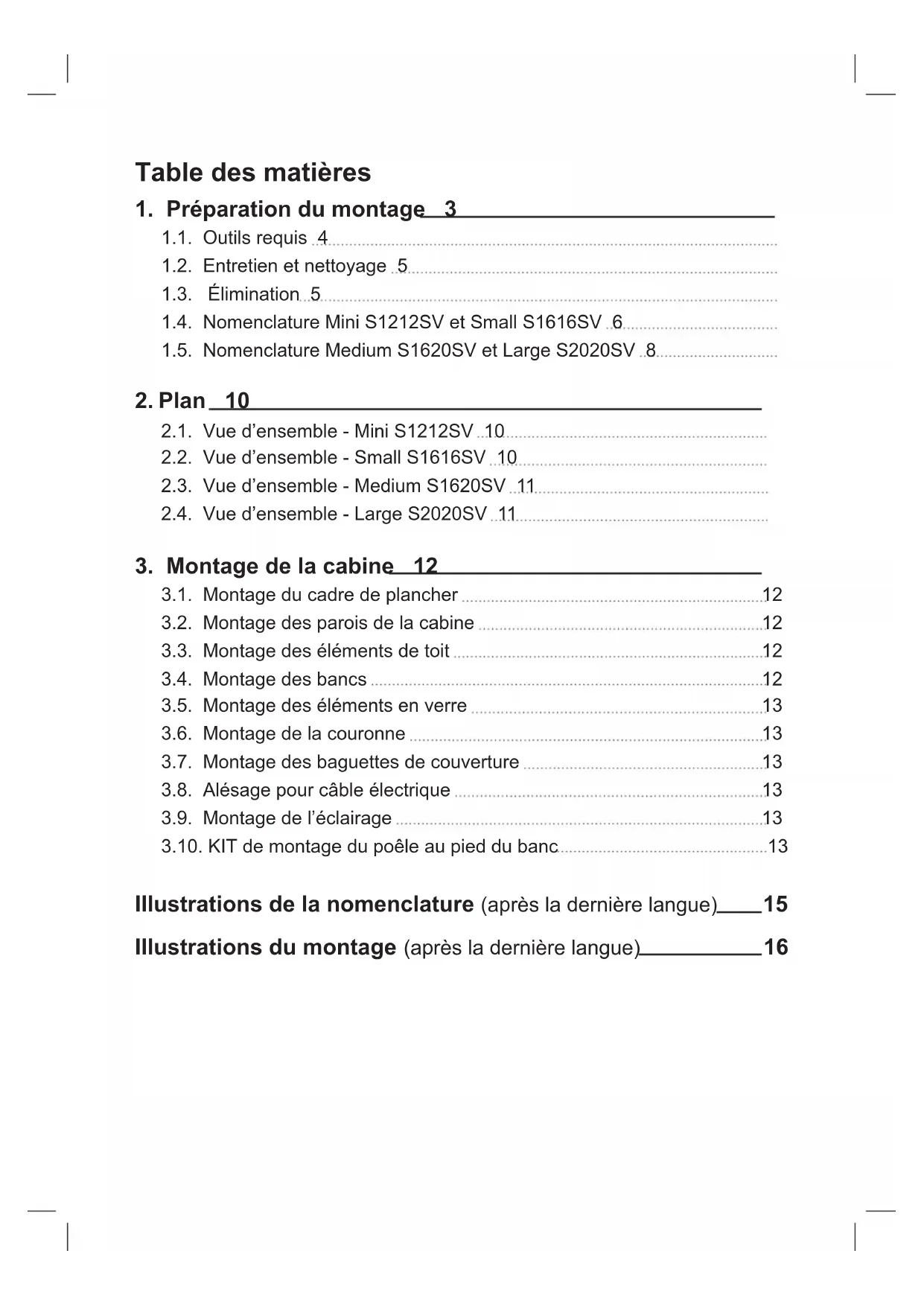

1. Préparation du montage 3

1.1. Outils requis 4 1.2. Entretien et nettoyage 5 1.3. Élimination 5 1.4. Nomenclature Mini S1212SV et Small S1616SV 6 1.5. Nomenclature Medium S1620SV et Large S2020SV 8...

2. Plan 10

2.1. Vue d'ensemble - Mini S1212SV 10 2.2. Vue d'ensemble - Small S1616SV 10 2.3. Vue d'ensemble - Medium S1620SV 11 2.4. Vue d'ensemble - Large S2020SV 11

3. Montage de la cabine 12

3.1. Montage du cadre de plancher 12 3.2. Montage des parois de la cabine 12 3.3. Montage des éléments de toit 12 3.4. Montage des bancs 12 3.5. Montage des éléments en verre 13 3.6. Montage de la couronne 13 3.7. Montage des baguettes de couverture 13 3.8. Alésage pour câble électrique 13 3.9. Montage de l'éclairage 13 3.10. KIT de montage du poêle au pied du banc....13

Illustrations de la nomenclature (après la dernière langue)____15

Illustrations du montage (après la dernière langue)____16

1. Préparation du montage

Lisez attentivement les présentes instructions de montage et gardez-les à proximité de l'appareil. Vous pourrez ainsi consulter les informations sur le produit à tout moment.

Vous trouverez également ces instructions de montage à la rubrique de service après-vente de notre site web www.harvia.com.

Remarques importantes :

• Avant de commencer les travaux, vérifiez au moyen de la nomenclature si toutes les pièces ont bien été livrées. S'il devait s'avérer que des pièces manquent, informez votre revendeur dans les 14 jours suivant la réception de la cabine.
• La pièce dans laquelle la cabine de sauna va être montée doit être sèche et disposer d'une circulation suffisante de l'air.
• Le sol doit être horizontal et lisse, de préférence en pierre ou carrelage.

- Pour les travaux de montage de la cabine, la pièce doit faire au moins 230 cm de haut.

- Une distance d'au moins 5 cm avec le mur doit être respectée.

- Les pièces en bois prévues pour l'intérieur ne doivent pas être traitées avec un agent d'imprégnation.

- Une deuxième personne doit être disponible pour vous aider.

- Malgré un stockage correct, le bois est un produit naturel qui peut gonfler, se contracter ou se déformer. C'est pourquoi il peut arriver que vous ayez à appliquer de la force lors du montage.

- Tous les raccords vissés doivent être préalésés.

Attention!

Seul un électricien spécialisé ou une personne ayant une qualification similaire est habilité à procéder au raccordement électrique.

1.1. Outils requis

• Marteau et cales ou maillet en caoutchouc - Visseuse électrique avec bits pour vis en croix et Torx - Ruban de mesure - Foret de 3 mm de diamètre, 10 mm, 20 - 30 mm (pour câble électrique poêle de sauna)

• Niveau à bulle • Clé Allen 1,5 mm • Couteau universel - Échelle

Ce symbole désigne les conseils et indications utiles.

Préalésage

Clouage

Contrôle de l'angle droit :

80 cm 60 cm 100 cm

Manipulez le verre avec soin : Faire particulièrement attention avec les bords de la vitre ; en cas de choc, le verre trempé peut se briser en petits morceaux. Placez un rembourrage de protection (par ex., un emballage en carton) sous le bord de la vitre.

1.2. Entretien et nettoyage

• Le sauna doit être nettoyé au moyen d'un chiffon humide. N'utilisez que de l'eau chaude, pas de détergent.
• Si le sauna reste inutilisé pour une durée prolongée, nous recommandons de chauffer la cabine une fois par mois.

Les poches de résine ne constituent pas un motif de réclamation, en raison de leur présence régulière dans le bois d'épicéa et de l'impossibilité de déterminer leur profondeur lors de la sélection du bois.

Si elles se trouvent juste sous la surface, elles éclatent et s'écoulent quand elles sont exposées à la chaleur.

Retirez la résine écoulée à l'aide d'un chiffon imbibé d'acétone. Si vous constatez uniquement des gouttes de résine, attendez qu'elles aient durci, puis grattez-les avec précaution à l'aide d'un couteau.

1.3. Élimination

• Éliminez les matériaux d'emballage conformément aux directives en vigueur relatives à l'élimination.
• Les appareils usagés contiennent des matériaux recyclables, mais aussi des substances toxiques. Par conséquent, ne jetez en aucun cas votre appareil usagé avec les déchets ménagers. Éliminez-le conformément aux directives locales en vigueur.

1.4. Nomenclature mini S1212SV et small S1616SV

Illustrations des pièces à la page 11 (après toutes les langues)

N° Désignation Pièces Dimensions			Pièces Dimensions en mm
		en mm	S1212SV	S1616SV
Cadre de plancher
1 Cadre de plancher 1 1097x68x43 1 1522x68x43
2 Cadre de plancher 1 1142x68x43 1 1567x68x43
3 Découpe d'aération du cadre de plancher		1 1097x68x43 1 1522x68x43
Éléments muraux
4 Éléments muraux 510 4 1900x510x75 2 1900x510x75
4 Éléments muraux 935 2 1900x935x75
5 Élément électrique 510 1 1900x510x75
5 Élément électrique 935			1 1900x935x75
6 Élément de ventilation 510 1 1900x510x75 1 1900x510x75
Montant d'angle
7 Montant d'angle A		1 1949x85x45	2	1949x85x45
8 Montant d'angle B		1 1949x73x45
9 Montant d'angle G		1 1836x77x76 1 1836x77x76
10 Montant d'angle H		1 1836x77x44 1 1836x77x44
Éléments du toit
11 Élément de toit		1 1144x1172x64	1	1597x883x64
12 Élément de toit			1	1597x686x64
13 Cadre de toit		1 1142x45x32 2 1395x45x32
13 Cadre de toit		2 970x45x32	1	1567x45x32
13 Cadre de toit
14 Couronne		2 1210x95x15 2 1605x95x15
14 Couronne		2 1183x95x15 2 1633x95x15
Cache angle
15 Barres d'angle à l'intérieur du toit		2 1005x18x15	2	1430x18x15
15 Barres d'angle à l'intérieur du toit		1 1022x18x15	1	1447x18x15
16 Barre d'angle intérieure		2 1025x20x20 2 1025x20x20
17 Cache angle extérieurs		2 1900x77x15 2 1900x77x15
18 Cache angle extérieurs		1 1900x64x15 1 1900x64x15
19 Cache angle extérieurs		1 1900x64x15 1 1900x64x15
N° Désignation Pièces Dimensions en mm			Pièces Dimensions en mm
Façade vitrée S1212SV S1616SV
20 Profil en U en aluminium 1 402x22x12 2 409x22x12
21 Verre 1 1939x411x8 2 1939x417x8
21 Porte en verre 1 1897x600x8 1 1897x600x8
22 Barre d'écartement au-dessus de la porte vitrée	1	610x20x8	1	610x20x8
23 Kit de poignées de porte	1	300x158x30 1 300x	158x30
24 Charnières 2	2
Équipement intérieur
25 Banc supérieur du sauna	1	1015x500x90	1	1440x600x90
25 Banc supérieur du sauna			1	680x500x90
25 Banc supérieur du sauna			1	500x285x90
25 Banc inférieur du sauna			1	1440x400x90
26 Pied de banc	1	1143x510x90	2	1143x510x90
27 Repose-pieds	1	475x400x90
28 Pieds	4	431x90x28
29 Écran de banc	1	525x402x42 1	1370x402x42
30 Dossier	1	978x270x36 1	1400x270x36
30 Dossier			1	1234x270x36
30 Dossier			1	840x270x36
31 Baguette d'appui de banc	2	495x99x29 2	900x90x29
32 Baguette d'appui de banc
33 Baguette d'appui de banc	1	468x90x29 2	900x90x29
33 Baguette d'appui de banc			2	700x90x29
Accessoires
35 Registre d'aération	1	260x87x20 1	260x87x20
36 Éclairage (SAS21060T)	1	200x100x65 1	200x100x65
37 Matériel de montage	1		1
38 Kit de montage du poêle au pied du banc	1		1
39 Instructions de montage	1		1
Accessoires (en option)
Tube à LED RGBW	2	LED-tube 900	1	LED-tube 700
Tube à LED RGBW			1	LED-tube 1200
Tube à LED RGBW			1	LED-tube 1300
Commande de lumière colorée Xenio RGBW	1		1
Driver DMX (DMX-C)	1		1
Bloc d'alimentation (LED-PWS-24-XX)	1	40 W	1	90 W

1.5. Nomenclature medium S1620SV et large S2020SV

Illustrations des pièces à la page 11 (après toutes les langues)

N° Désignation Pièces Dimensions			Pièces Dimensions en mm
		en mm	S1620SV	S2020SV
Cadre de plancher
1 Cadre de plancher 1 1522x68x43 1 1947x68x43
2 Cadre de plancher 1 1992x68x43 1 1992x68x43
3 Découpe d'aération du cadre de plancher		1 1522x68x43 1 1947x68x43
Éléments muraux
4 Éléments muraux 935 2 1900x935x75 4 1900x935x75
4 Éléments muraux 510 2 1900x510x75
5 Élément électrique 935 1 1900x935x75 1 1900x935x75
6 Élément de ventilation 935 1 1900x935x75 1 1900x935x75
Montant d'angle
7 Montant d'angle A 2 1949x85x45 2 1949x85x45
9 Montant d'angle G		1 1836x77x76 1 1836x77x76
10 Montant d'angle H		1 1836x77x44 1 1836x77x44
Éléments du toit
11 Élément de toit		1 2022x883x64	1	2022x1112x64
12 Élément de toit		1 2022x687x64 1 2022x883x64
13 Cadre de toit		1 1992x45x32 1 1992x45x32
13 Cadre de toit		2 1395x45x32 2 1819x45x32
14 Couronne		2 2058x95x15 2 2058x95x15
14 Couronne		2 1605x95x15 2 2033x95x15
Cache angle
15 Barres d'angle à l'intérieur du toit		1 1868x18x15	1	1868x18x15
15 Barres d'angle à l'intérieur du toit		2 1426x18x15	2	1850x18x15
16 Barre d'angle intérieure		2 1025x20x20 2 1025x20x20
17 Cache angle extérieurs		2 1900x77x15 2 1900x77x15
18 Cache angle extérieurs		1 1900x64x15 1 1900x64x15
19 Cache angle extérieurs		1 1900x64x15 1 1900x64x15
N° Désignation Pièces Dimensionsen mmS1620SV		Pièces Dimensionsen mmS2020SV
Façade vitrée
20 Profil en U en aluminium 2 621x22x12 2 621x22x12
21 Verre 2 1939x629x8 2 1939x629x8
21 Porte en verre 1 1897x600x8 1 1897x600x8
22 Barre d'écartement au-dessus de la porte vitrée	1 610x20x8 1 610x20x8
23 Kit de poignées de porte 1 300x158x30 1 300x158x30
24 Charnières 2	2
Équipement intérieur
25 Banc supérieur du sauna	1 1865x600x90	1	1865x600x90
25 Banc supérieur du sauna	1 680x500x90 1 1	165x500x90
25 Banc supérieur du sauna	1 500x285x90 1 582x500x90
25 Banc inférieur du sauna	1 1865x400x90	1	1865x500x90
26 Pied de banc	2 1143x510x90	2	1143x510x90
29 Écran de banc	1 1795x402x42	1	1795x402x42
30 Dossier	1 1828x270x36 1	1828x270x36
30 Dossier	1 1234x270x36 1	1720x270x36
30 Dossier	1 839x270x36 1 1	136x270x36
32 Baguette d'appui de banc	2 850x99x29 2 1050x90x29
33 Baguette d'appui de banc	1 950x90x29 2 1050x90x29
33 Baguette d'appui de banc	1 700x90x29
34 Pied de support de banc 1 845x68x44 1 845x68x44
34 Pied de support de banc 1 395x68x44 1 395x68x44
Accessoires
35 Registre d'aération	1 260x87x20 1 260x87x20
36 Éclairage (SAS21060T)	1 200x100x65 1 200x100x65
37 Matériel de montage	1	1
38 Kit de montage du poêle au pied du banc	1	1
39 Instructions de montage	1	1
Accessoires (en option)
Tube à LED RGBW	1 LED-tube 700	1	LED-tube 1200
Tube à LED RGBW	1 LED-tube 1200	1	LED-tube 1600
Tube à LED RGBW	2 LED-tube 1300	2	LED-tube 1800
Commande de lumière colorée Xenio RGBW	1	1
Driver DMX (DMX-C)	1	1
Bloc d'alimentation (LED-PWS-24-XX)	1 160 W	1	160 W

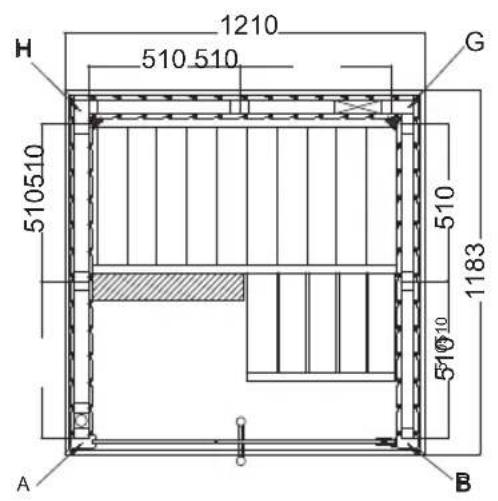

2.1. Vue d'ensemble - mini S1212SV

H 1210 510 510 G 510510 1183 510 510510 B A A

1210 510 510 H G 510510 510 1183 510°10 A B

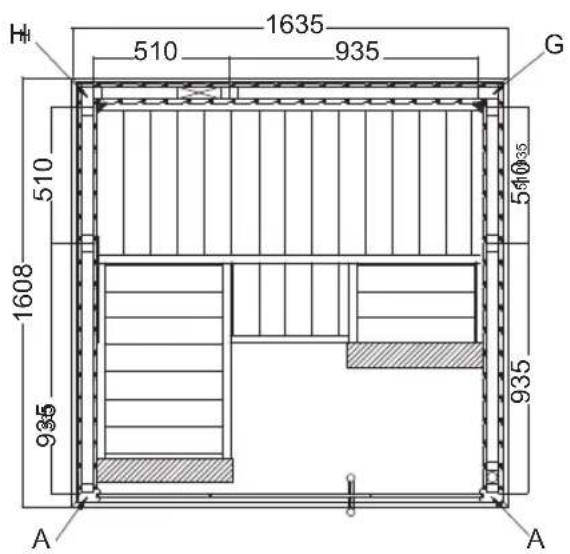

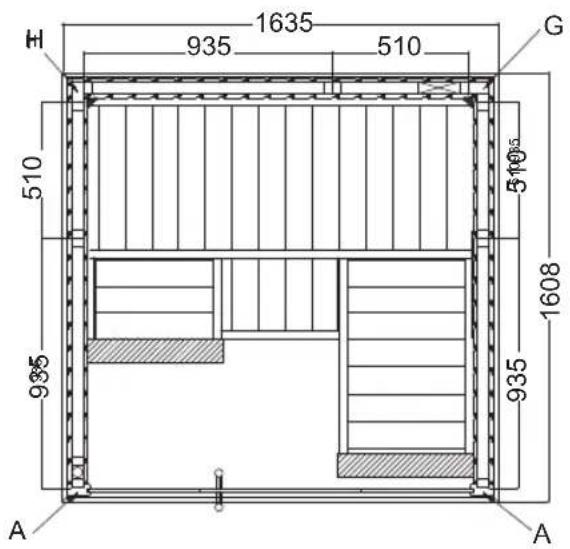

2.2. Vue d'ensemble - Small S1616SV

H 510 1635 935 G 510 1608 935 A A 540-35 935

1635 935 510 H G 510 510s 935 1608 935 A A

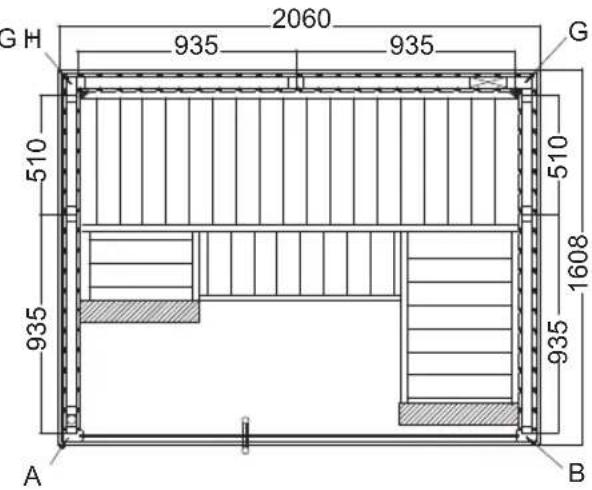

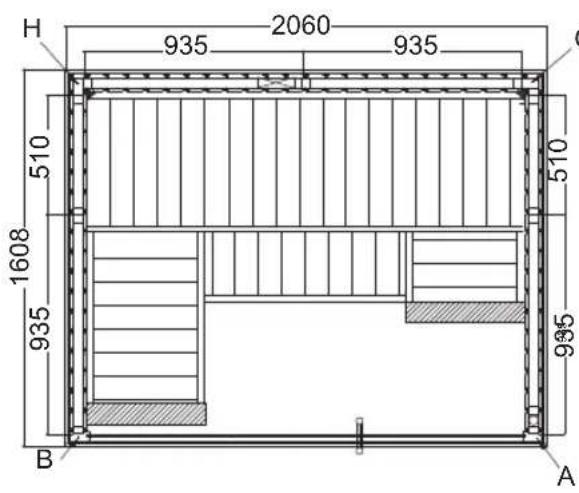

2.3. Vue d'ensemble - medium S1620SV

H 935 2060 935 C 510 1608 935 B A 510 935

2060 935 935 G H 510 510 1608 935 935 A B

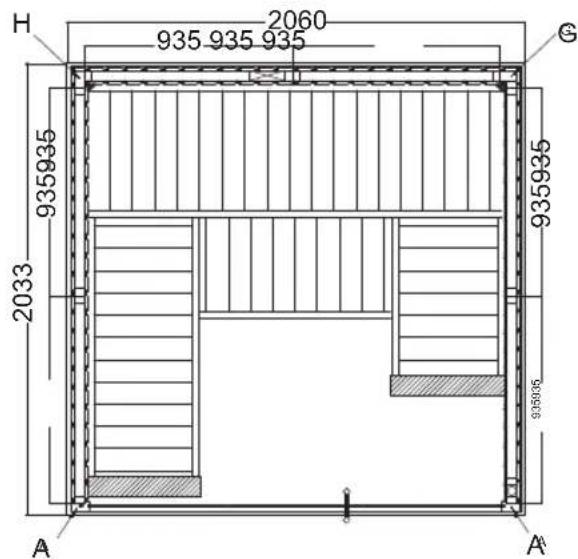

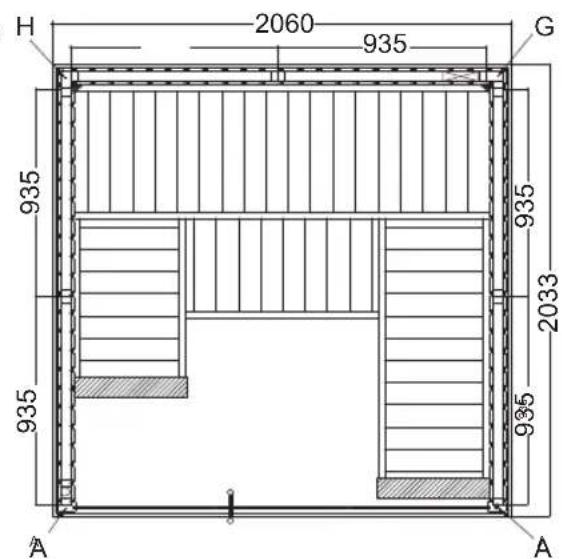

2.4. Vue d'ensemble - large S2020SV

H 2060 935 935 935 G 935935 935935 2033 935006 A A'

H 2060 935 G 935 935 935 2033 935 A A

Attention!

Observez les plans de construction aux pages 10 et 11 ainsi que les illustrations à partir de la page 16 (après la dernière langue).

3.1. Montage du cadre de plancher

Commencez par le cadre de plancher et vissez-le aux coins. Déplacez le cadre de plancher dans la position finale du sauna.

3.2. Montage des parois de la cabine

Tenez compte du fait que les faces extérieures et intérieures des éléments muraux sont différentes.

Tenez compte de la position de l'élément d'aération. Celui-ci doit être placé en diagonale en face du poêle de sauna.

Commencez à assembler les éléments muraux avec l'élément de ventilation et vissez celui-ci aux montants d'angle G et H. Les autres éléments muraux sont reliés par des languettes et des rainures et fixés par les cadres de toit, une fois montés. Vérifiez que les angles sont droits (voir conseil page 4).

Installez le multiclip à l'avant des éléments muraux et sur les montants d'angle (A, B). Assurez-vous que le multiclip est correctement aligné. Fixez les montants d'angle de haut en bas sur les éléments muraux.

Installez le registre d'aération.

3.3. Montage des éléments de toit

Mettez les éléments de toit en place et vissez-les aux parois de la cabine. Tenez compte de la sortie de câbles.

3.4. Montage des bancs

Montage des baguettes d'appui de banc sur les éléments muraux latéraux. Le banc d'angle est relié au banc du sauna à l'aide de vis M10 x 120. Vissez les pieds réglables au pied du banc. Fixez le pied du banc au banc d'angle en tournant le verrouillage vers le haut et vissez le pied du banc à la paroi latérale. Montage de l'écran de banc et du dossier.

3.5. Montage des éléments en verre

Emboîtez les profilés en U en aluminium sur les éléments en verre et installez les éléments en verre dans la cabine.

Notez que lors du montage de l'élément en verre, les alésages pour les charnières de la porte détermineront le sens d'ouverture de la porte.

Collez les profils en U en aluminium au sol à l'aide de silicone ou de colle d'assemblage.

Montage de la « barre d'écartement au-dessus de la porte vitrée ».

Lorsque vous installez les ferrures de porte, assurez-vous que la porte s'ouvre vers l'extérieur.

Vissez d'abord les deux ferrures de porte à l'élément en verre fixe, en veillant à ce que les ferrures soient bien alignées. Pour effectuer cet alignement, ajustez/tournez les deux inserts en plastique.

Les poignées sont vissées ensemble depuis l'intérieur. Posez des rondelles de calage en plastique pour poignée inox

Montage de l'aimant de porte et de la tôle extérieure

3.6. Montage de la couronne

Fixez les équerres aux baguettes de la couronne de toit. Vissez ensuite les baguettes de la couronne de toit à l'élément de toit.

3.7. Montage des baguettes de couverture

Fixez les « barres d'angle à l'intérieur du toit » et les « barres d'angle intérieures », ainsi que les « cache angle extérieurs » avec des clous.

3.10. KIT de montage du poêle au pied du banc

Nécessaire uniquement si le poêle du sauna est monté au pied du banc afin de respecter les distances de sécurité.

Instructions de montage p. 14/14

Mini

S1212SV S1616SV

1210 x 1183 x 2020 mm
