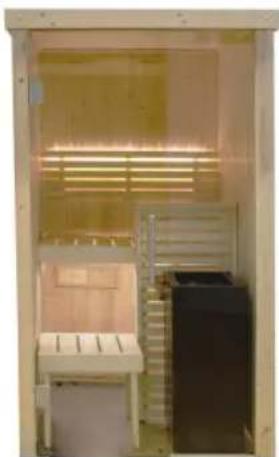

РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ Variant View S1620SV HARVIA

РУКОВОДСТВО ПО МОНТАЖУ

Русский

Mini

S1212SV S1616SV

1210 x 1183 x 2020 mm

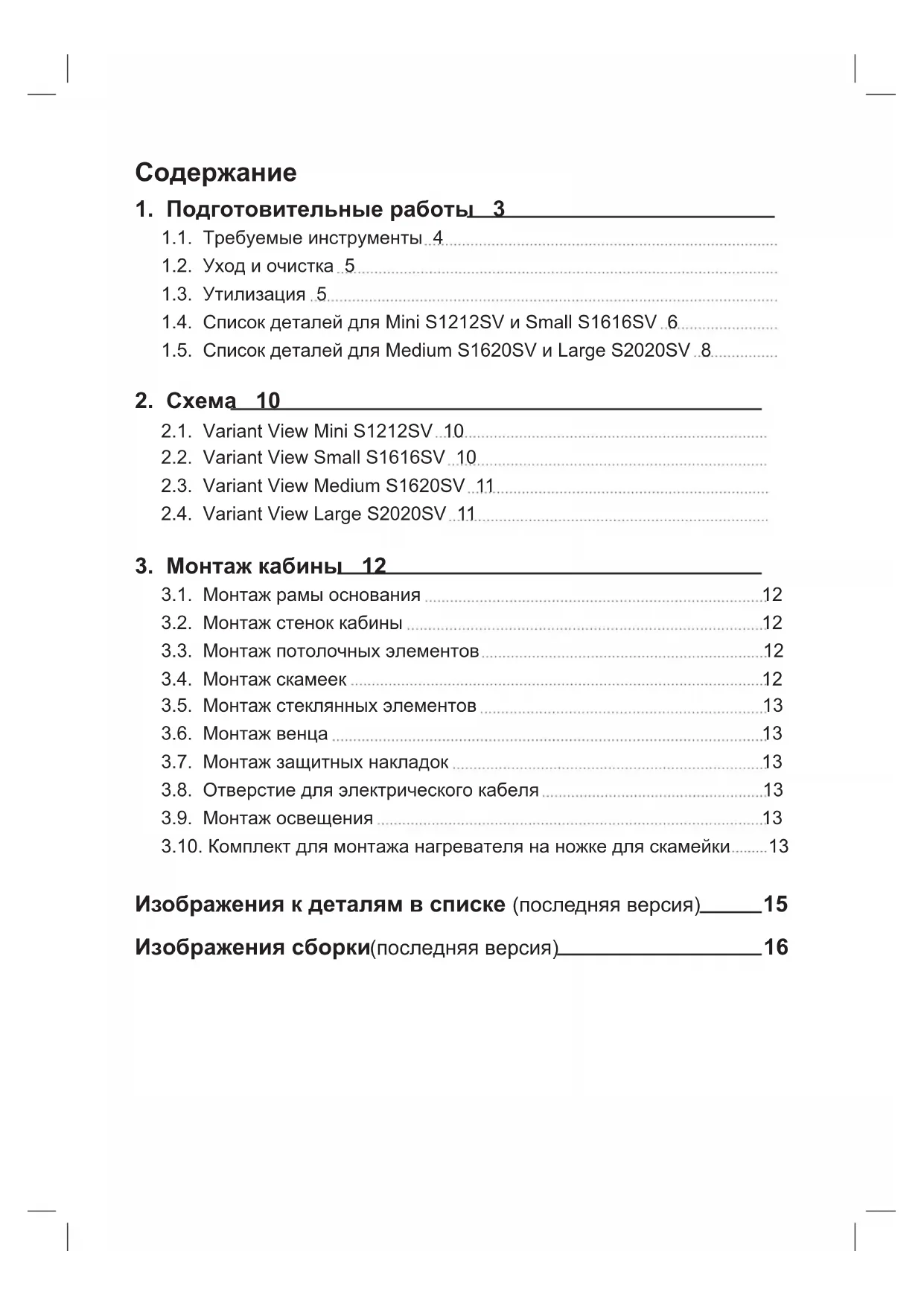

1. Подготовительные работы 3

1.1. Требуемые инструменты...4
1.2. Уход и очистка 5
1.3. Утилизация 5.
1.4. Список деталей для Mini S1212SV и Small S1616SV ..6.
1.5. Список деталей для Medium S1620SV и Large S2020SV ..8.

2. Схема 10

2.1. Variant View Mini S1212SV ...10
2.2. Variant View Small S1616SV 10
2.3. Variant View Medium S1620SV ...11
2.4. Variant View Large S2020SV_11

3. Монтаж кабины 12

3.1. Монтаж рамы основания 12
3.2. Монтаж стенок кабины 12
3.3. Монтаж потолочных элементов 12
3.4. Монтаж скамеек 12
3.5. Монтаж стеклянных элементов 13
3.6. Монтаж венца 13
3.7. Монтаж защитных накладок 13
3.8. Отверстие для электрического кабеля 13
3.9. Монтаж освещения 13
3.10. Комплект для монтажа нагревателя на ножке для скамейки.....13

Изображения к деталям в списке (последняя версия)____15

Изображения сборки(последняя версия)____16

1. Подготовительные работы

Внимательно прочитайте руководство по монтажу. Храните настоящий документ рядом с сауной, чтобы иметь возможность в любое время проверить информацию о продукте.

Эта инструкция по монтажу также доступна в разделе «Поддержка» на веб-сайте www.harvia.com

Важное примечание.

• Прежде чем начать работы, убедитесь в наличии всех деталей, проверив их по списку комплектующих. В случае, если какие-то детали отсутствуют, необходимо уведомить продавца кабины о недостающих деталях в течение 14 дней.
• Установите сауну в сухом помещении, в котором обеспечивается соответствующая циркуляция воздуха.
• Пол должен быть изготовлен из камня или плитки, его поверхность должна быть ровной.
• Для выполнения монтажных работ необходимо, чтобы высота потолков в помещении составляла не менее 230 см.
• Расстояние до стен должно составлять не менее 5 см.
• Запрещается обрабатывать деревянные части, используемые внутри кабины, пропиточным составом.
• Монтаж должны выполнять два человека.
• Дерево является природным материалом, который, несмотря на хорошие условия хранения, может разбухать, усыхать или деформироваться. По этой причине для выполнения некоторых работ может потребоваться приложение силы.
• Необходимо подготовить отверстия под все резьбовые соединения.

Внимание!

Работы по электрическому подключению могут выполнять исключительно специалисты-электрики или лица с аналогичной квалификацией.

1.1. Требуемые инструменты

• Молоток и деревянная подкладка или резиновая киянка
• Аккумуляторный шуруповерт с битами под винты с крестообразной головкой и Torx
• Рулетка
• Сверло диаметром 3 мм, 10 мм, 20 - 30 мм (для кабеля питания печи в сауне)
  • Водяной уровень
• Ключ с внутренним шестигранником 1,5 мм
  • Универсальный нож
• Лестница

Этим знаком отмечены рекомендации и полезные советы

Предварительно просверлить

Прибить

Проверка прямого угла:

80 cm 60 cm 100 cm

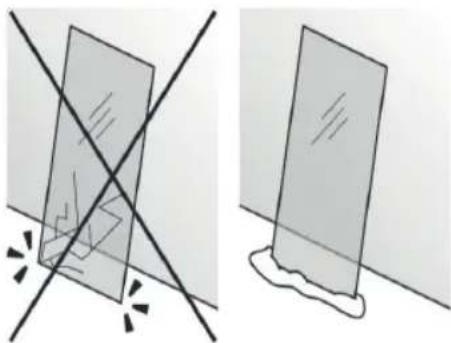

Осторожность при обращении со стеклом: Обращаться с краями стекла осторожно — при ударе закаленное стекло может треснуть с образованием мелких осколков. Под край стекла подложите защитный материал (например: упаковочный картон).

• Используйте для очистки сауны влажную ткань. Используйте только теплую воду без чистящего средства.
• Если сауна не используется в течение длительного времени, рекомендуется раз в месяц включать в кабине нагрев.

Смоляные наплывы не являются предметом претензий. В еловой древесине постоянно возникают смоляные наплывы, и при сортировке не всегда удается установить их глубину.

При воздействии высоких температур, близко расположенные к wpоверхности наплывы могут выйти наружу и растечься.

Вытекшую смолу можно убрать тканью, пропитанной ацетоном. Если на поверхности выступают только капли смолы, дождитесь, пока они затвердеют, и затем осторожно соскоблите их с помощью ножа.

1.3. Утилизация

• Утилизировать упаковочные материалы в соответствии с действующими стандартами по утилизации.
• Устройства содержат материалы, которые могут быть использованы повторно, а также вредные вещества. Поэтому запрещается утилизировать устройство вместе с бытовым мусором. Утилизировать исключительно в соответствии с действующими правилами утилизации.

1.4. Список деталей для Mini S1212SV и Small S1616SV

Иллюстрации деталей на стр. 11 (на всех языках)

No Наименование Шт. Размер, мм Шт.				Размер, мм
		S1212SV	S1616SV
Рама основания
1 Рама основания 1 1097x68x43 1 1522x68x43
2 Рама основания 1 1142x68x43 1 1567x68x43
3 Вырез для вентиляции в раме основания		1 1097x68x43 1 1522x68x43
Элементы стенок
4	Элементы стенок 510	4	1900x510x75	2	1900x510x75
4	Элементы стенок 935			2	1900x935x75
5	Электроэлемент 510	1	1900x510x75
5	Электроэлемент 935			1	1900x935x75
6	Элемент для вентиляции 510	1	1900x510x75	1	1900x510x75
Угловая стойка
7	Угловая стойка А	1	1949x85x45	2	1949x85x45
8	Угловая стойка В	1	1949x73x45
9	Угловая стойка Г	1	1836x77x76	1	1836x77x76
10	Угловая стойка Н	1	1836x77x44	1	1836x77x44
Потолочные элементы
11	Потолочный элемент	1	1144x1172x64	1	1597x883x64
12	Потолочный элемент			1	1597x686x64
13	Потолочная рама	1	1142x45x32	2	1395x45x32
13	Потолочная рама	2	970x45x32	1	1567x45x32
13	Потолочная рама
14	Венец	2	1210x95x15 2 1605x95x15
14	Венец	2	1183x95x15 2 1633x95x15
Угловые элементы
15	Внутренние угловые рейки для потолка	2	1005x18x15 2 1430x18x15
15	Внутренние угловые рейки для потолка	1	1022x18x15 1 1447x18x15
16	Внутренняя угловая рейка	2	1025x20x20	2	1025x20x20
17	Наружные угловые элементы	2	1900x77x15	2	1900x77x15
18	Наружные угловые элементы	1	1900x64x15	1	1900x64x15
19	Наружные угловые элементы	1	1900x64x15	1	1900x64x15
			S1212SV	S1616SV
Лицевая панель
20 U-образный алюминиевый профиль 1 402x22x12 2 409x22x12
21 Стекло 1 1939x411x8 2 1939x417x8
21	Стеклянная дверь	1	1897x600x8	1	1897x600x8
22	Дистанционная планка над стеклянной дверью	1	610x20x8	1	610x20x8
23	Комплект дверных ручек	1	300x158x30	1	300x158x30
24	Дверные петли	2		2
Внутреннее оснащение
25	Верхняя скамья сауны	1	1015x500x90	1	1440x600x90
25	Верхняя скамья сауны			1	680x500x90
25	Верхняя скамья сауны			1	500x285x90
25	Нижняя скамья сауны 1	1440x400x90
26	Ножка для скамейки	1	1143x510x90	2	1143x510x90
27	Ступенька	1	475x400x90
28	Ножки	4	431x90x28
29	Перегородка	1	525x402x42	1	1370x402x42
30	Спинка	1	978x270x36	1	1400x270x36
30	Спинка			1	1234x270x36
30	Спинка			1	840x270x36
31	Опорные планки	2	495x99x29 2 900x90x29
32	Опорные планки
33	Опорные планки	1	468x90x29 2 900x90x29
33	Опорные планки			2	700x90x29
Принадлежность
35	Вентиляционные заслонки	1	260x87x20 1 260x87x20
36	Свет (SAS21060T)	1	200x100x65	1	200x100x65
37	Монтажный материал	1		1
38	Комплект для монтажа нагревателя на ножке для скамейки	1		1
39	Инструкция по монтажу	1		1
Принадлежности(дополнительно)
	Светодиодная трубка RGBW	2	LED-tube 900	1	LED-tube 700
	Светодиодная трубка RGBW			1	LED-tube 1200
	Светодиодная трубка RGBW			1	LED-tube 1300
	Устройство управления цветным освещением Xenio RGBW	1		1
	DMX-Driver (DMX-C)	1		1
	Сетевой блок питания(LED-PWS-24-XX)	1	40 Вт	1	90 Вт

1.5. Список деталей для Medium S1620SV и Large S2020SV

Иллюстрации деталей на стр. 11 (на всех языках)

No Наименование Шт. Размер, мм Шт.				Размер, мм
			S1620SV	S2020SV
Рама основания
1 Рама основания 1 1522x68x43 1 1947x68x43
2 Рама основания 1 1992x68x43 1 1992x68x43
3 Вырез для вентиляции в раме основания		1 1522x68x43 1 1947x68x43
Элементы стенок
4 Элементы стенок 935		2	1900x935x75	4	1900x935x75
4 Элементы стенок 510 2 1900x510x75
5 Электроэлемент 935		1	1900x935x75	1	1900x935x75
6 Элемент для вентиляции 935		1	1900x935x75	1	1900x935x75
Угловая стойка
7 Угловая стойка А		2	1949x85x45	2	1949x85x45
9 Угловая стойка Г		1	1836x77x76	1	1836x77x76
10 Угловая стойка Н		1	1836x77x44	1	1836x77x44
Потолочные элементы
11 Потолочный элемент		1	2022x883x64	1	2022x1112x64
12 Потолочный элемент		1	2022x687x64	1	2022x883x64
13 Потолочная рама		1	1992x45x32	1	1992x45x32
13 Потолочная рама		2	1395x45x32	2	1819x45x32
14 Венец		2 2058x95x15 2 2058x95x15
14 Венец		2 1605x95x15 2 2033x95x15
Угловые элементы
15 Внутренние угловые рейки для потолка		1 1868x18x15 1 1868x18x15
15 Внутренние угловые рейки для потолка		2 1426x18x15 2 1850x18x15
16 Внутренняя угловая рейка		2	1025x20x20	2	1025x20x20
17 Наружные угловые элементы		2	1900x77x15	2	1900x77x15
18 Наружные угловые элементы		1	1900x64x15	1	1900x64x15
19 Наружные угловые элементы		1	1900x64x15	1	1900x64x15

No Наименование Шт. Размер, мм Шт.			Размер, мм
		S1620SV	S2020SV
Лицевая панель
20 U-образный алюминиевый профиль 2 621x22x12 2 621x22x12
21 Стекло 2 1939x629x8 2 1939x629x8
21 Стеклянная дверь 1 1897x600x8 1 1897x600x8
22 Дистанционная планка над стеклян-ной дверью	1	610x20x8	1	610x20x8
23 Комплект дверных ручек	1 300x158x30 1 300x158x30
24 Дверные петли	2		2
Внутреннее оснащение
25 Верхняя скамья сауны	1	1865x600x90	1	1865x600x90
25 Верхняя скамья сауны	1	680x500x90	1	1165x500x90
25 Верхняя скамья сауны	1 500x285x90 1 582x500x90
25 Нижняя скамья сауны	1	1865x400x90	1	1865x500x90
26 Ножка для скамейки	2	1143x510x90	2	1143x510x90
29 Перегородка	1	1795x402x42	1	1795x402x42
30 Спинка	1 1828x270x36 1		1828x270x36
30 Спинка	1 1234x270x36 1		1720x270x36
30 Спинка	1	839x270x36	1	1136x270x36
32 Опорные планки	2 850x99x29 2 1050x90x29
33 Опорные планки	1 950x90x29 2 1050x90x29
33 Опорные планки	1 700x90x29
34 Опорная ножка	1 845x68x44 1 845x68x44
34 Опорная ножка	1 395x68x44 1 395x68x44
Принадлежность
35 Вентиляционные заслонки	1 260x87x20 1 260x87x20
36 Свет (SAS21060T)	1	200x100x65	1	200x100x65
37 Монтажный материал	1		1
38 Комплект для монтажа нагревателя на ножке для скамейки	1		1
39 Инструкция по монтажу	1		1
Принадлежности(дополнительно)
Светодиодная трубка RGBW	1	LED-tube 700	1	LED-tube 1200
Светодиодная трубка RGBW	1	LED-tube 1200	1	LED-tube 1600
Светодиодная трубка RGBW	2	LED-tube 1300	2	LED-tube 1800
Устройство управления цветным освещением Xenio RGBW	1		1
DMX-Driver (DMX-C)	1		1
Сетевой блок питания(LED-PWS-24-XX)	1	160 Вт	1	160 Вт

2. Схема

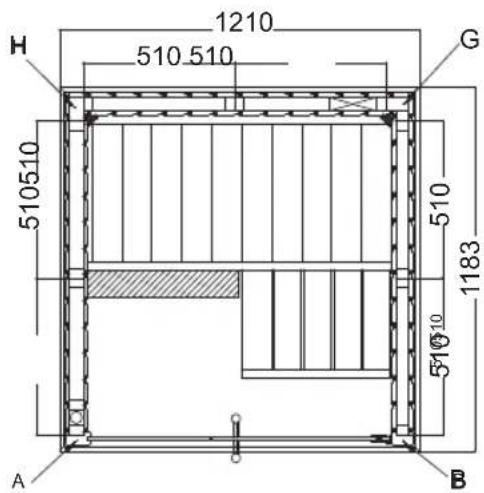

2.1. Variant View Mini S1212SV

H 1210 510.510 G 510510 1183 510 510510 B A A

1210 510 510 H G 510510 510 1183 510 10 A B

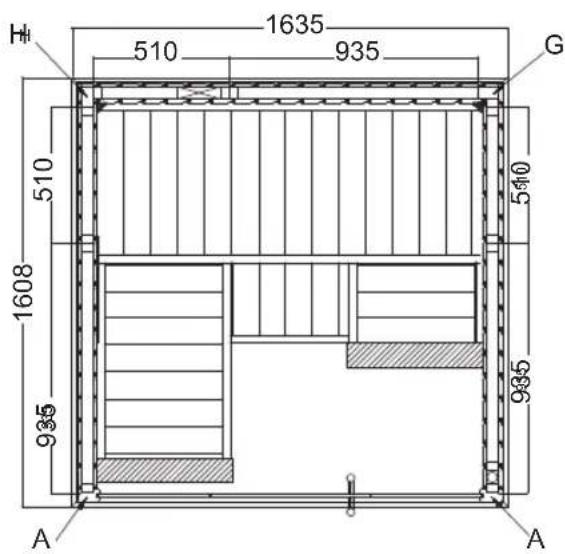

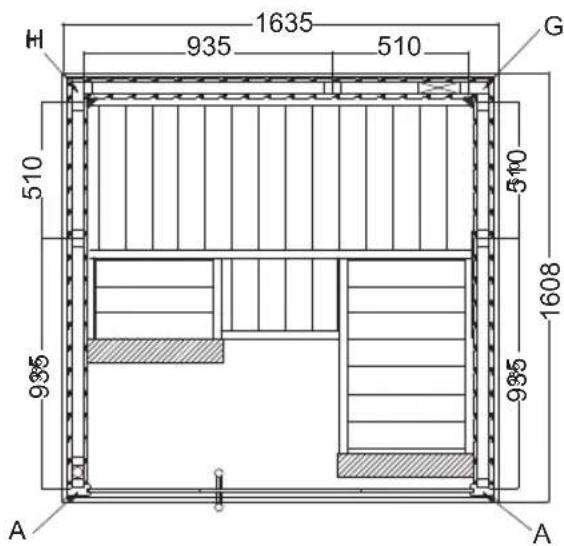

2.2. Variant View Small S1616SV

H 510 1635 935 G 510 1608 935 A A 540 935

H 1635 935 510 G 510 935 1608 935 A A

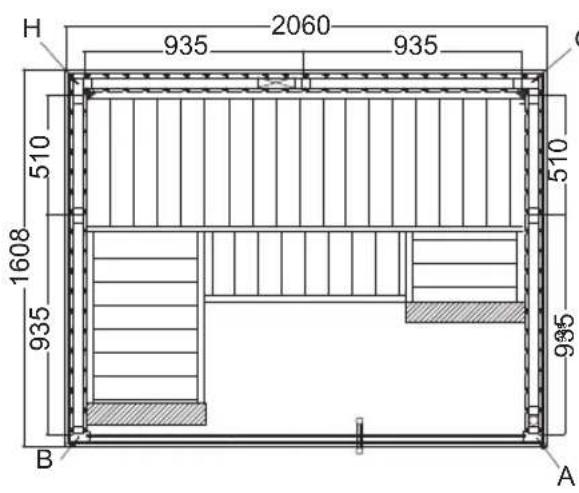

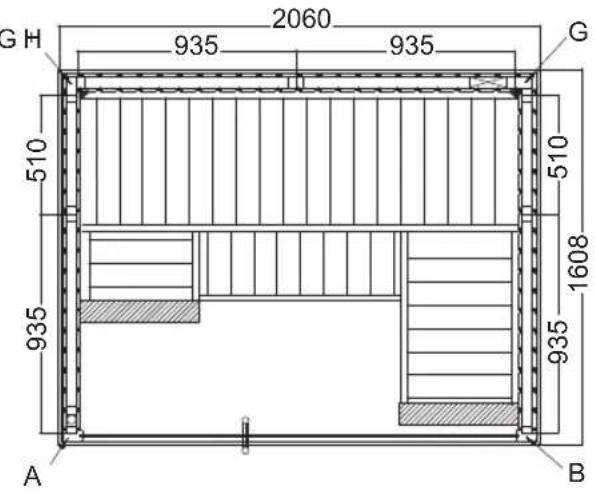

2.3. Variant View Medium S1620SV

H 935 2060 935 C 510 1608 935 B A 510 935

2060 935 935 G H 510 510 1608 935 935 A B

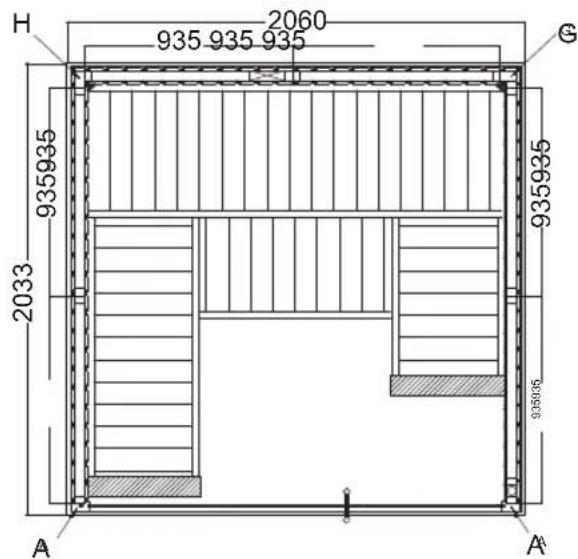

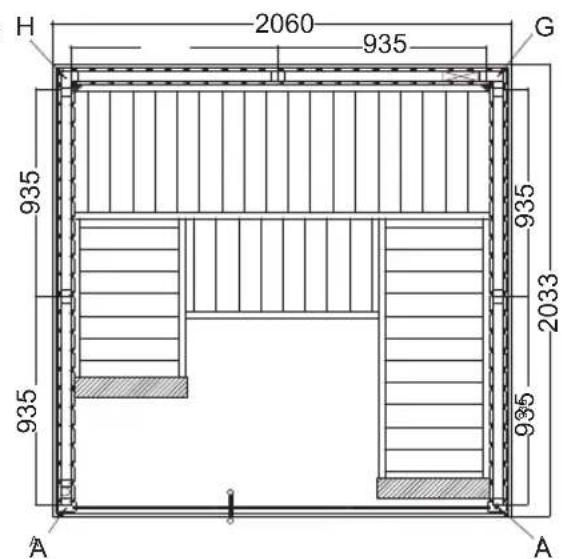

2.4. Variant View Large S2020SV

H 2060 935 935 935 G 935935 935935 2033 935006 A A'

H 2060 935 G 935 935 935 2033 935 A A

RU

3. Монтаж кабины

ВНИМАНИЕ!

Обратите внимание на схему на страницах 10 и 11, а также на изображения со страницы 16 (последняя версия).

3.1. Монтаж рамы основания

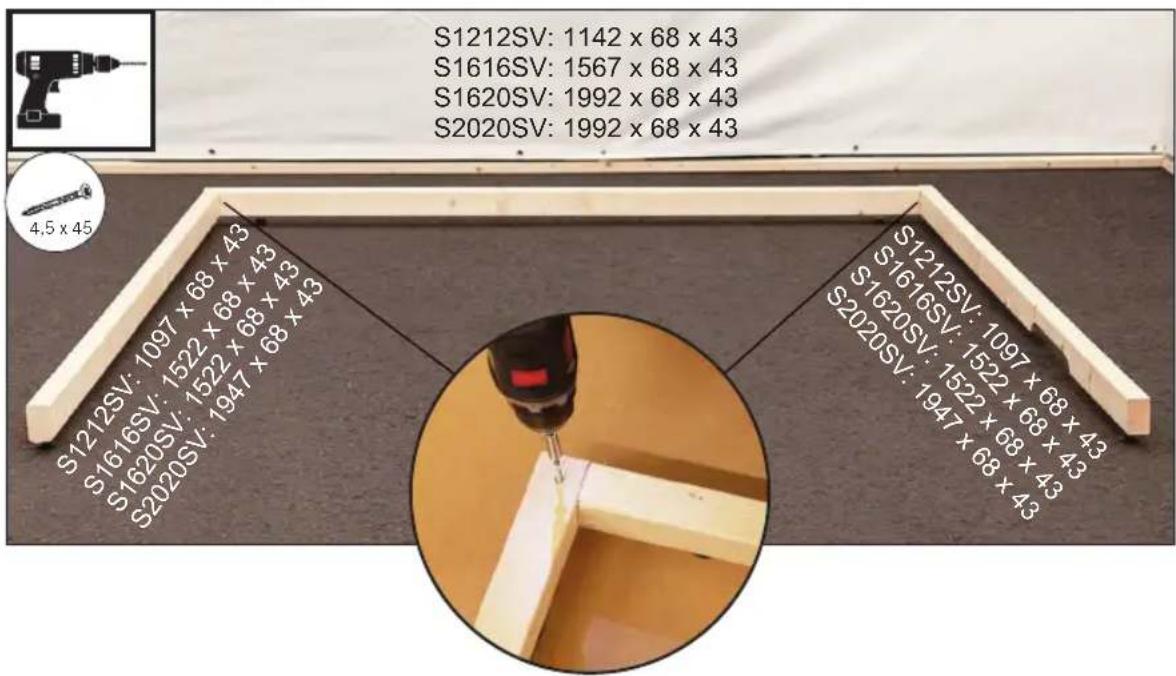

Начните с рамы основания и прикрутите ее по углам. Переместите раму основания в окончательное положение сауны.

3.2. Монтаж стенок кабины

Обратите внимание на внешние/внутренние элементы стенок. Учитывайте положение элемента для вентиляции. Его нужно разместить по диагонали напротив нагревателя.

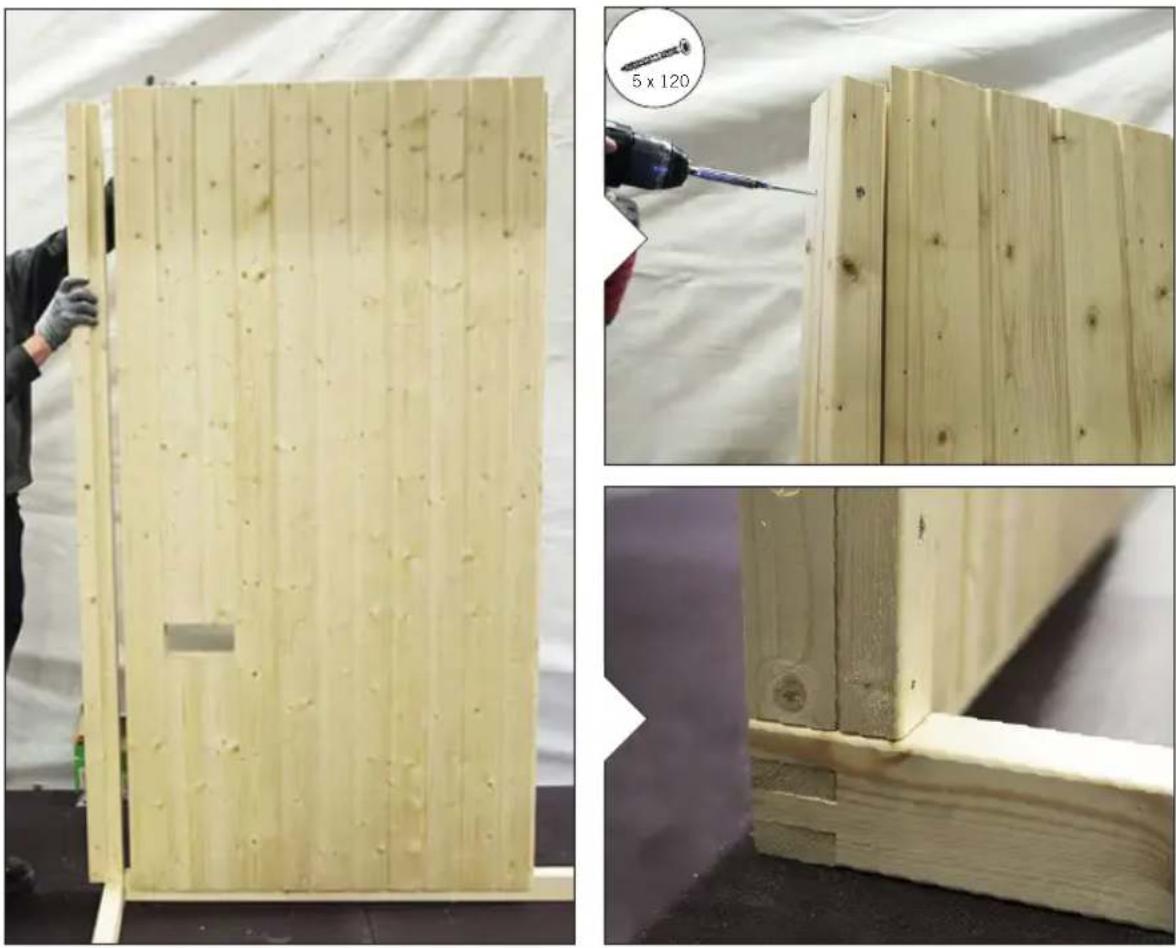

Начните с монтажа элементов стенок с элементом для вентиляции и прикрутите его к угловой стойке (G, H). Остальные элементы стенок соединяются при помощи паза и шпонки и фиксируются установкой потолочной рамы. Убедитесь, что все углы прямые (см. совет на странице 4).

Установите зажимной соединитель Multiclip на передние стороны элементов стенок и на угловые стойки (A, B). Убедитесь, что зажимной соединитель Multiclip правильно выровнен — угловые стойки насаживаются на элементы стенок сверху вниз.

Установите вентиляционную заслонку.

3.3. Монтаж потолочных элементов

Установите потолочные элементы и прикрутите их к стенкам кабины. Обратите внимание на вывод кабеля.

3.4. Монтаж скамеек

Монтаж опорных планок для скамьи на боковые элементы стенок. Угловая скамья крепится к скамье сауны винтами M10 x 120. Прикрутите регулируемые ножки к ножке для скамейки. Повернув фиксатор, зафиксируйте ножку для скамейки на угловой скамье и прикрутите ножку для скамейки к боковой стене.

Монтаж перегородки и спинки.

3.5. Монтаж стеклянных элементов

Прикрепите U-образные алюминиевые профили к стеклянным элементам и вставьте стеклянные элементы в кабину.

При установке стеклянного элемента с отверстиями под петли следует учитывать направление открывания дверей.

Приклейте алюминиевые U-образные профили к полу с помощью силикона или монтажного клея.

Монтаж «дистанционной планки над стеклянной дверью».

Устанавливая дверные накладки, обратите внимание на то, что дверь открывается наружу.

Сначала прикрутите две дверные накладки к неподвижному стеклянному элементу, убедитесь, что накладки расположены ровно. Выровняйте, отрегулировав или повернув обе пластиковые вкладки.

Дверные ручки прикручиваются друг к другу изнутри. Используйте пластиковые подкладные шайбы при установке ручки из нержавеющей стали

Монтаж магнитной дверной защелки и задвижки.

3.6. Монтаж венца

Установите уголки на рейки венца. Затем прикрутите рейки венца к потолочному элементу.

3.7. Монтаж защитных накладок

Закрепите «внутренние угловые рейки для потолка», «внутренние угловые рейки» и «наружные угловые элементы», используя гвозди.

3.8. Отверстие для электрического кабеля

3.9. Монтаж освещения

3.10. Комплект для монтажа нагревателя на ножке для скамейки

Необходимо только в том случае, если каменка установлена на боковой опоре для поддержания безопасного расстояния.

Руководство по монтажу Стр. 14/14

Pictures of Parts

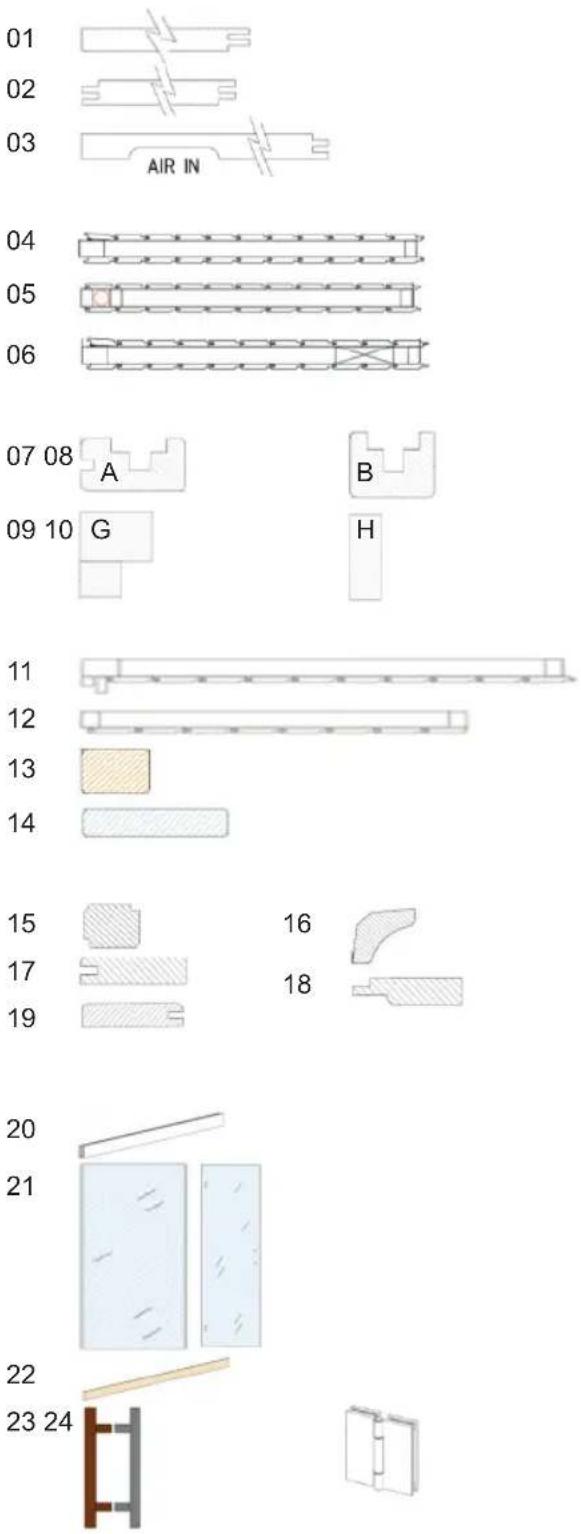

01 02 03 AIR IN 04 05 06 07 08 A B 09 10 G H 11 12 13 14 15 16 17 18 19 20 21 22 23 24

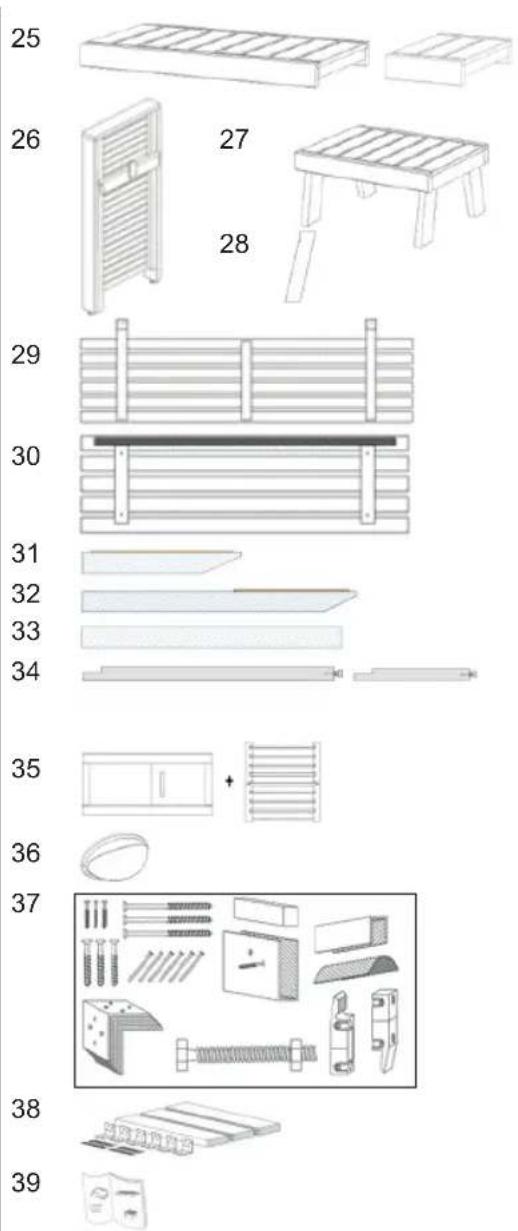

25 26 27 28 29 30 31 32 33 34 35 + 36 37 38 39

3.1.

S1212SV: 1142 x 68 x 43 S1616SV: 1567 x 68 x 43 S1620SV: 1992 x 68 x 43 S2020SV: 1992 x 68 x 43 4,5 x 45 S1212SV: 1097 x 68 x 43 S1616SV: 1522 x 68 x 43 S1620SV: 1522 x 68 x 43 S2020SV: 1947 x 68 x 43 S1212SV: 1097 x 68 x 43 S1616SV: 1522 x 68 x 43 S1620SV: 1522 x 68 x 43 S2020SV: 1947 x 68 x 43

3.2.
