Tuotetyyppi	Saunan oven ohjaus
Merkki	Harvia
Malli	SAB00100
Virtalähteen mitat	85 x 85 x 40 mm
Oven tunnistimen mitat	55 x 10 x 10 mm
Painikkeen mitat	55 x 55 x 15 mm
Käyttöjännite	230 V ~ 50/60 Hz
Suojausluokka	IP X4
Sallittu ympäristön lämpötila	-40 °C - +40 °C
Päätoiminnot	Oven valvonta, etäkäynnistyksen aktivointi/deaktivointi
Yhteensopivuus	Saunan ohjaimet Pro-sarja, home.com4, Xafir, Xenio
Sähkönsyöttö	230 V ~, kaapeli 3 x 1,5 mm²
Tunnistinkaapelin pituus	3 m (silikoni)
Painikekaapelin pituus	4 m (silikoni)
Toimituksen sisältö	Virtalähde, valaiseva painike, oven tunnistin, magneetti, magneetin pidike lasille 8/10 mm, asennusohjeet
Asennus	Pätevän sähköasentajan toimesta
Huolto	Ei huoltotarvetta
Turvallisuusohjeet	Käyttö ohjeiden mukaan, asentajan ja käyttäjän ohjeet, alle 8-vuotiaat lapset eivät saa käyttää ilman valvontaa
Yleiset tiedot	Käyttöohje saatavilla osoitteesta www.sentiotec.com/downloads

Usein kysytyt kysymykset - SAB00100 HARVIA

Kuinka oven ohjaus asennetaan?

Asennus on suoritettava pätevän sähköasentajan toimesta. Kiinnitä virtalähde saunan ohjaimen läheisyyteen, asenna oven tunnistin mökin ulkopuolelle vähintään 10 cm etäisyydelle saranapisteestä ja kiinnitä magneetti oveen tunnistimen kohdalle. Painike voidaan asentaa pintaan tai upotettuna.

Mitkä saunan ohjaimet ovat yhteensopivia?

Oven ohjaus on yhteensopiva Pro-sarjan, home.com4, Xafir ja Xenio -ohjainten kanssa. Xenio ja Xafir -ohjaimissa nastat X15 ja X16 on oltava siltattuna ja SAFE-toiminto asetettuna ON-tilaan.

Mitä tehdä, jos magneetti ei kohdistu tunnistimen kanssa?

Säädä magneetin asentoa ovessa. Lasisissa ovissa käytä mukana toimitettua magneetin pidikettä valitsemalla sisä- tai ulkoasennus. Etäisyyden on mahdollistettava luotettava toiminta.

Voinko käyttää tätä ohjausta ilman etäkäynnistystoimintoa?

Kyllä, oven ohjaus valvoo oven sulkeutumista myös ilman etäkäynnistystä. Sen päätoiminto on kuitenkin peruuttaa etäkäynnistys, jos ovi on auki.

Mitä turvallisuusvarotoimia minun on noudatettava?

Anna asennus sähköalan ammattilaiselle. Katkaise virta ennen kaikkia toimenpiteitä. Noudata vähimmäisetäisyyksiä ja kaapelin lämpötiloja (jopa 150 °C seinässä). Älä anna alle 8-vuotiaiden lasten käyttää laitetta ilman valvontaa.

Mikä on oven ohjauksen sallittu ympäristön lämpötila?

Oven ohjaus toimii ympäristön lämpötilassa -40 °C - +40 °C. Suojausluokka IP X4 mahdollistaa käytön kosteissa ympäristöissä.

Kuinka oven ohjausta huolletaan?

Laite ei vaadi erityistä huoltoa. Puhdista se tarvittaessa pehmeällä ja kuivalla liinalla. Vältä hankaavia tai liuottimia sisältäviä tuotteita.

Mitä tehdä, jos painike ei syty?

Tarkista sähköliitännät: punainen johdin on LEDille, valkoinen SW3:lle, sininen SW4:lle. Varmista, että 230 V:n syöttö on kytketty ja ohjaimen hyppyjohtimet on säädetty oikein.

Voinko asentaa oven tunnistimen lasipinnalle?

Kyllä, käytä mukana toimitettua kaksipuolista teippiä. Leikkaa se kahteen yhtä suureen osaan ja liimaa ne tunnistimen taakse. Lasisen oven magneetille käytä sopivaa magneetin pidikettä.

Mistä käyttöohjeen voi ladata?

Täydellinen käyttöohje on ladattavissa ilmaiseksi osoitteesta www.sentiotec.com/downloads. Se on saatavilla myös notice-facile.com-sivustolla mallille Harvia SAB00100.

KÄYTTÖOHJE SAB00100 HARVIA

③. Ruuvaa löysästi/ Skruva löst

④.

5. Kirstä/ Dra åt

Bild. F

5. Elanslutning

ASENNUS- JA KÄYTTÖOHJEET Suomi

1. Sananen näistä ohjeista 3

2. Tärkeitä ohjeita turvallisuutesi varmistamiseksi 4

2.1. Ohjeidenmukainen käyttö 4
2.2. Turvaohjeita asentajalle ..4.
2.3. Turvaohjeita käyttäjälle ..5

3. Tuotekuvaus 6

3.1. Toimituskokonaisuus..6
3.2. Tuotteen toiminnot ..6.

4. Asennus 6

4.1. Virtaosan asennus ..6.
4.2. Ovianturin asennus ..7.
4.3. Magneetin asennus 8
4.4. Painikkeen asennus 8

5. Sähköliitäntä 9

6. Liitäntäkaavio 9

6.1. Liitäntä Pro-sarjaan (Pro B2/3, Pro C2/3, Pro D) 10
6.2. Liitäntä home.com4:een 10
6.3. Liitäntä Xenio-järjestelmään (CX110C, CX170) 11
6.4. Liitäntä Xafir-järjestelmään (CS110C, CS170) 11

7. Käyttö 12

8. Huolto 12

9. Hävittäminen 12

10. Tekniset tiedot 13

1. Sananen näistä ohjeista

Lue tämä asennus- ja käyttöohje huolellisesti läpi ja säilytä opasta laitteen lähellä. Näin voit katsoa turvallisuuttasi sekä käyttöä koskevia tietoja milloin tahansa.

Asennus- ja käyttöohjeet saat myös Internet-sivujemme materiaalinlatausosiosta osoitteesta www.sentiotec.com/downloads.

Symbolit ja varoitukset

Näissä asennus- ja käyttöohjeissa annetaan varoitus ennen toimia, jotka muodostavat vaaratekijän. Näitä varoituksia on ehdottomasti noudatettava. Näin vältät esinevahingot ja loukkaantumiset, jotka pahimmassa tapauksessa voivat aiheuttaa jopa kuoleman.

Varoituksissa käytetään huomiosanoja, joiden merkitys on seuraava:

VAARA!

Jos et noudata tätä varoitusta, seurauksena on kuolema tai vakava loukkaantuminen.

VAROITUS!

Jos et noudata tätä varoitusta, seurauksena voi olla kuolema tai vakava loukkaantuminen.

VARO!

Jos et noudata tätä varoitusta, seurauksena voi olla lievä loukkaantuminen.

HUOMIO!

Tällä huomiosanalla varoitetaan esinevahingoista.

Muut symbolit

Tällä symbolilla merkitään vinkit ja hyödylliset ohjeet.

Lue käyttöohjeet

2. Tärkeitä ohjeita turvallisuutesi varmistamiseksi

Ovivalvontalaite on rakennettu tunnustettujen turvallisuusteknistensääntöjen mukaisesti. Käytön yhteydessä voi silti ilmetä vaaroja. Noudata siksi seuraavia turvaohjeita ja yksittäisissä luvuissa annettuja erityisiä varoituksia.

2.1. Ohjeidenmukainen käyttö

Ovivalvontalaite toimii saunanoven valvonnassa käytettäessä etä-käynnistystoimintoa.

Saunaohjaimen etäkäynnistystoiminnolla ohjattavan kiukaan täytyy läpäistä standardin EN 60335-2-53 kohdan 19.101 mukainen peittämiskoe. Jollei tämä kiuas täytä vaatimuksia, on oltava vastaava turvatoimenpide (esim. turvakatkaisu tai ovivalvonta).

Muunlaisen käytön katsotaan poikkeavan tuotteen käyttötarkoituksesta. Tuotteen käyttötarkoituksesta poikkeava käyttö voi johtaa tuotteen vaurioitumiseen, vakaviin vammoihin tai kuolemaan.

2.2. Turvaohjeita asentajalle

• Vain sähköalan ammattilainen tai vastaavan pätevyyden omaava henkilö saa suorittaa asennuksen.
• Ovivalvonnan asennus- ja liitäntätyöt saa tehdä vain jännitteettömässä tilassa.
• Huomioi käytetyn saunaohjauksen asennusohje.

- Noudata myös sijoituspaikan paikallisia määräyksiä.

- Käänny oman turvallisuutesi vuoksi toimittajasi puoleen sellaisissa ongelmissa, joita ei käsitellä asennusohjeessa kyllin tarkasti.

2.3. Turvaohjeita käyttäjälle

• Ovivalvontalaitetta eivät saa käyttää alle 8-vuotiaat lapset.
• Ovivalvontalaitetta eivät saa käyttää alle 8-vuotiaat lapset, henkilöt, joilla on rajoittuneet psyykkiset, sensoriset tai henkiset kyvyt, tai henkilöt, joilla ei ole kokemusta ja tietämystä seuraavien ehtojen mukaisesta käytöstä:

– jos he ovat valvonnan alaisina
– jos heille on näytetty turvallinen käyttö ja he ymmärtävät vaarat, joita voi syntyä.

• Lapset eivät saa leikkiä ovivalvontalaitteella.
• Huomioi käytetyn saunaohjauksen käyttöohje.
• Käänny oman turvallisuutesi vuoksi toimittajasi puoleen sellaisissa ongelmissa, joita ei käsitellä käyttöohjeessa kyllin tarkasti.

3. Tuotekuvaus

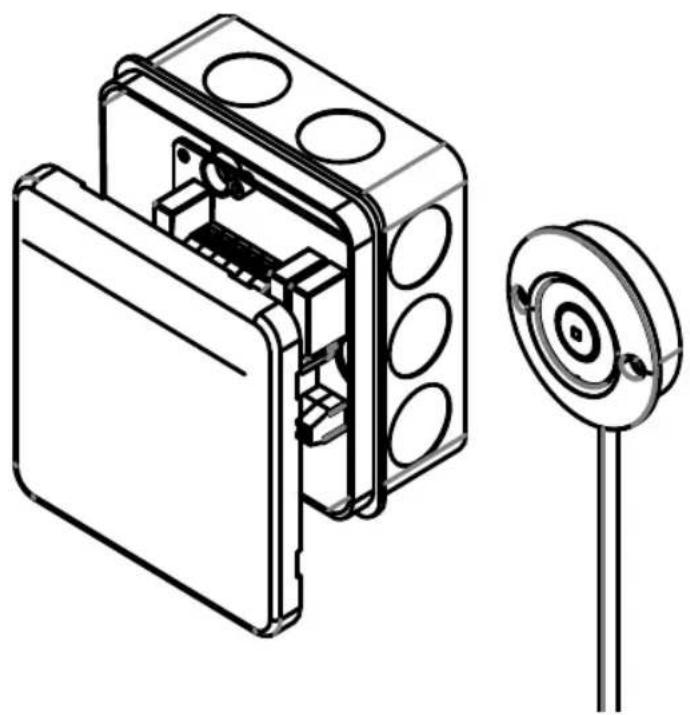

3.1. Toimituskokonaisuus

• Ovivalvonnan virtaosa
• Valaistu painike sis. liitäntäjohdon
• Ovianturi, sis. liitäntäjohdon, kaksipuolinen teippi
• Magneetti
• Ovimagneetin pidike 8 ja 10 mm:n lasille
• Asennusohje

3.2. Tuotteen toiminnot

Ovivalvontalaite toimii suljetun saunanoven valvonnassa etäkäynnistyksen ollessa aktivoituna. Jos saunan ovi avataan "valmiustila etäkäynnistykseen" aikana, toiminto keskeyttää etäkäynnistyksen.

Yhteensopivat saunaohjaimet: Pro-sarja, home.com4, Xafir, Xenio

4. Asennus

Ota asennuksessa huomioon tekniset tiedot Sivu 13:

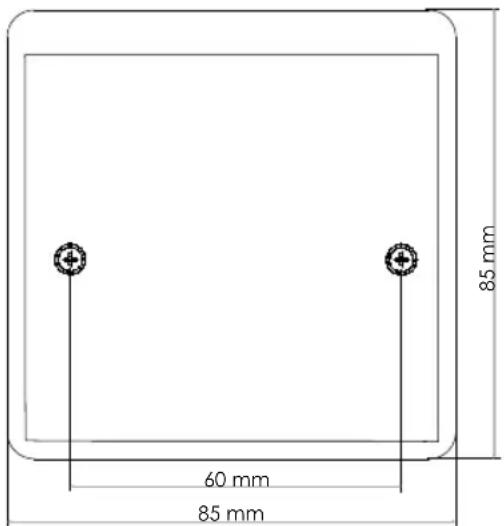

4.1. Virtaosan asennus

- Kiinnitä ovivalvontalaitteen virtaosa 1 mukana tulevilla ruuveilla saunaohjauksen läheisyyteen (virtaosa - 2-osaisessa ohjauksessa)

- Kaapelin, joka vedetään kaapin seinälle, täytyy kestää lämpöä 150 °C:een asti.

60 mm 85 mm 85 mm

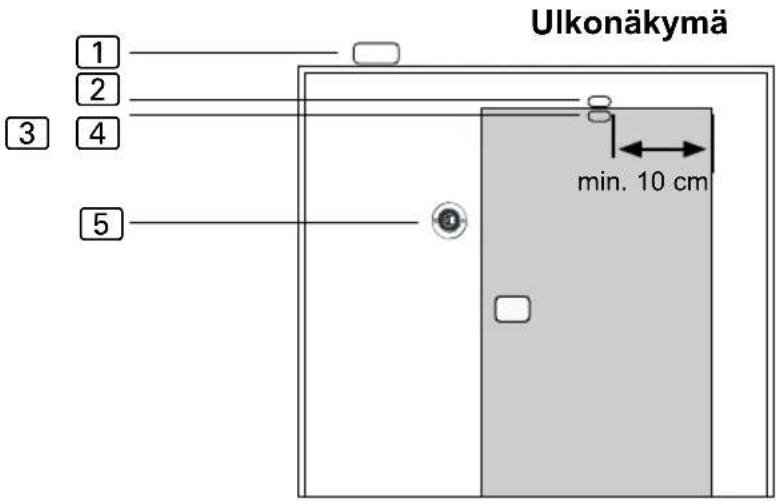

Ullonäkymä 1 2 3 4 5 min. 10 cm

4.2. Ovianturin asennus

Kiinnitä ovianturi 2 saunan ulkopuolelle saunan oven alueelle:

Huomioi 10 cm:n minimietäisyys oven pääkohtaan

- Puusaunassa:

▶ Käytä mukana tulevia puuruuveja (Kuva A)

- Lasipinnalla:

Käytä kaksipuoleista tarranauhaa (Kuva B). Leikkaa mukana tuleva teippi kahteen, yhtä suureen osaan ja liimaa osat oven anturin ta- kaosaan kuvan B mukaisesti.

4.3. Magneetin asennus

Kiinnitä magneetti ③ saunan oveen niin, että se on samassa tasossa anturin kanssa

Huomioi etäisyys ovianturiin, jotta ne varmasti toimivat

- Puuovessa:

Käytä mukana tulevia puuruuveja (Kuva C).

- Lasiovessa käytetään ovimagneetin pidikettä 4.

Riippuen ovianturin etäisyydestä, seuraavat asennukset ovat mahdollisia:

▶ Magneetti asetetaan pidikkeen sisään (Kuva D). Kiinnitä magneetti tai-vuttamalla kiinnityskielekkeet ruuvimeisselillä koloihin.

▶ Magneetti voidaan myös ruuvata ovimagneetin pidikkeen ulkopuolelle (Kuva E).

4.4. Painikkeen asennus

Ovivalvontalaitteen 5 painike voidaan asentaa avojohdotuksena tai upotettuna (Kuva F).

Upotusasennus / Sänkt montering

①. Ø50-52

③ Ruuvaa löysästi/ Skruva löst

④

⑤ Kiristä/ Dra åt

Kuva F

5. Sähköliitäntä

Huomioi ovivalvontalaitteen sähköliitännässä seuraavat kohdat:

• Vie liitäntäjohdot kaapeliläpivientien läpi. Poraa reikä mahdollisimman pieneksi (esim. 2 mm tasapääruuvimeisseli), jotta kosteussuoja säilyy
• Huomioi käytetyn saunaohjauksen käyttöohje.
  Hyppyjohtimet voidaan joutua asettamaan ja ottamaan toiminnot käyttöön tekniikkavalikossa.

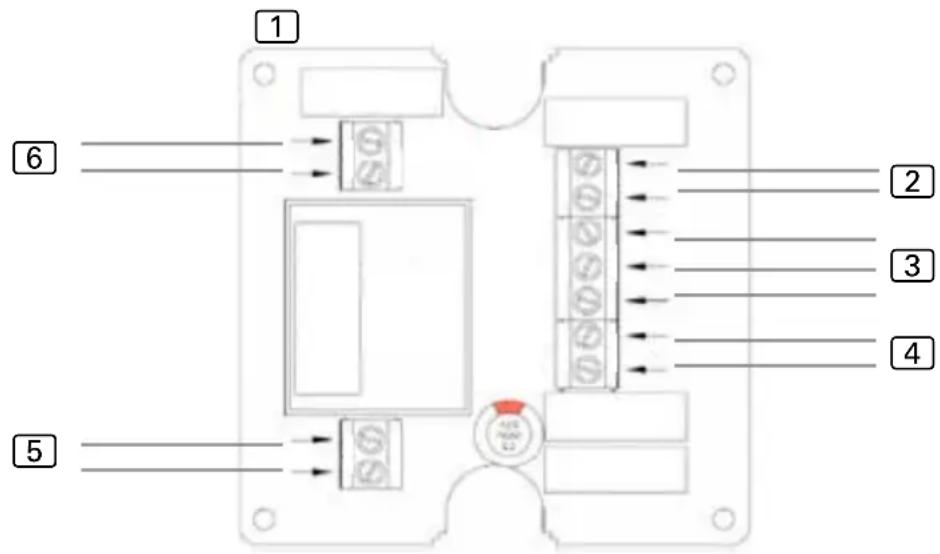

6. Liitäntäkaavio

1 2 3 4 5 6

1 Virtaosa
2 Ovianturi
3 Painike (punainen = LED+, valkoinen = SW3, sininen = SW4)
4 Kytkin etäkäynnistys / etäkäynnistysjärjestelmä
5 Virtalähde 230 V\~ 50 / 60 Hz
6 Saunaohjaus etäkäynnistyskontakti (napaisuudella ei ole väliä)

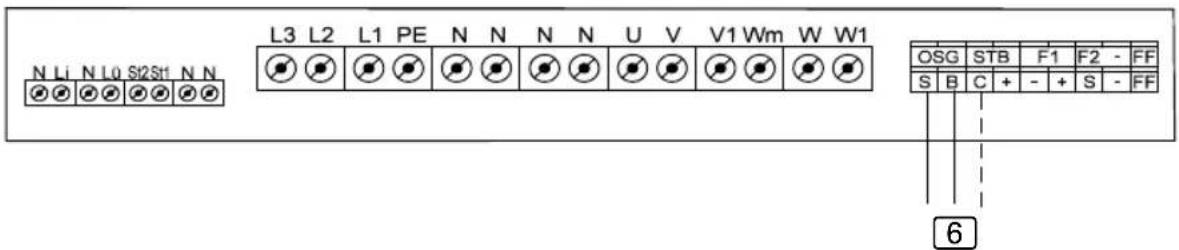

6.1. Liitäntä Pro-sarjaan (Pro B2/3, Pro C2/3, Pro D)

N L1 N L0 S12S11 N N L3 L2 L1 PE N N N N U V V1 Wm W W1 OSG STB F1 F2 - FF S B C + - + S - FF 6

6 Liitäntä S/B....Etäkäynnistys saunan käyttö / käyttöohjelma 1 Liitäntä C/B....Etäkäynnistys yhdistelmäkäyttö / käyttöohjelma 2

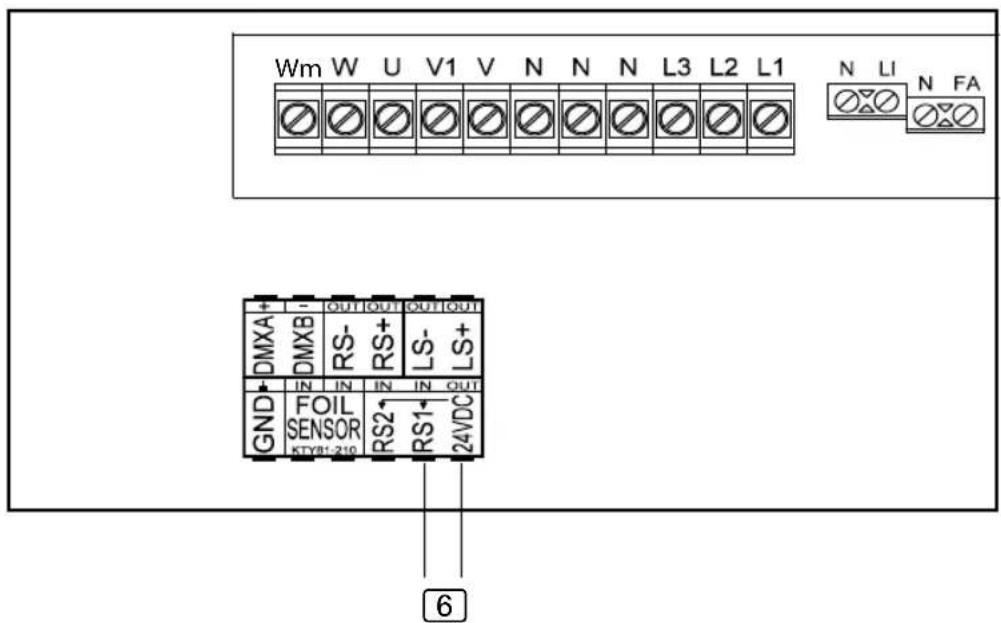

6.2. Liitäntä home.com4:een

Wm W U V1 V N N N L3 L2 L1 N LI N FA + - OUT OUT OUT OUT DMXA DMXB RS- RS+ LS- LS+ IN IN IN IN OUT GND FOIL SENSOR RS2 RS1 24VDC KTY81-210

6 Liitäntä RS1/24VDC....Etäkäynnistys

- Aseta asetus asentajavalikosta valikon kohdasta Mode RS1.

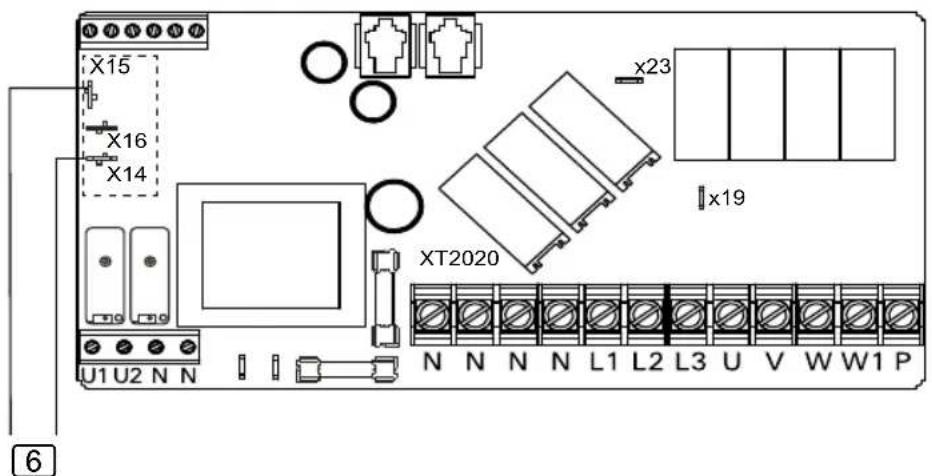

6.3. Liitäntä Xenio-järjestelmään (CX110C, CX170)

X15 X16 X14 x23 x19 XT2020 U1 U2 N N N N N N L1 L2 L3 U V W W1 P 6

• PIN X15 ja X16 täytyy silloittaa.
- Asetuksissa SAFE-toiminnon on oltava päällä.

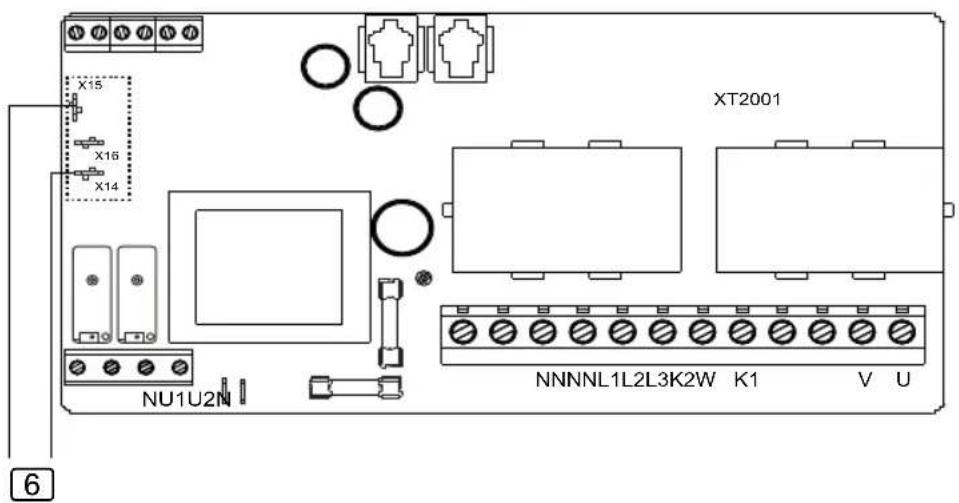

6.4. Liitäntä Xafir-järjestelmään (CS110C, CS170)

• PIN X15 ja X16 täytyy silloittaa.
- Asetuksissa SAFE-toiminnon on oltava päällä.

7. Käyttö

Huomioi käytetyn saunaohjauksen käyttöohje.

1. Varmista, ettei saunan kiukaan päällä ole palavia esineitä.
2. Sulje saunan ovi.
3. Kytke saunaohjaus halutulla etäkäynnistystavalla. Huomioi käytetyn saunaohjauksen käyttöohje.

▶ Aktivoitu etäkäynnistys näytetään.

1. Aktivoi ovivalvontalaitteen painike.

▶ Saunaohjaus on nyt valmis käynnistettäväksi ja pysäytettäväksi etäkäynnistyssignaalilla.

Jos saunan ovi avataan etäkäynnistyksen ollessa aktivoituna, etäkäynnistystoiminto sammuu ja saunaohjaus siirtyy valmiustilaan.

8. Huolto

Laite ei tarvitse huoltoa.

9. Hävittäminen

• Hävitä pakkausmateriaali voimassaolevien määräysten mukaisesti.
• Laiteromussa on kierrätettäviä materiaaleja, mutta myös haitallisia aineita. Älä siis missään tapauksessa hävitä laiteromua sekajätteen mukana, vaan hävitä laite paikallisten voimassa olevien määräysten mukaisesti.

10. Tekniset tiedot

Ympäristövaatimukset

Ympäristön lämpötila: -40 °C ... +40 °C

Kotelointiluokka (roiskevesisuojattu): IP X4

Teho-osa

Mitat: 85 x 85 x 40 mm

Käyttöjännite: 230 V 50/60

Ovianturi

Mitat: 55 x 10 x 10 mm

Asennusaukko: ∅ 50 x 13 mm

Liitäntäjohto 3 m - 2 x 0,5 mm² silikonia

Valaistu painike

Mitat: 55 x 55 x 15 mm

Asennusaukon halkaisija: 50 mm

Liitäntäjohto 4 m - 3 x 0,5 mm² silikonia

Liitäntäjohdot

Jännitteensaanti: 3 x 1,5 mm²

Etäkäynnistyskytkin tai -järjestelmä: 2 x 0,5 mm²

Etäkäynnistyssignaali saunaohjauksesta: 2 x 0,5 mm²
