BRUKSANVISNING HL 400 Heylo

EG-försäkran om överensstämmelse, IIA I enlighet med EG-maskindirektivet 2006/42/EG

För enhetsserie: Luftrenare

Typ: HL 400

HEYLO GmbH, Im Finigen 9, 28832 Achim, Tyskland, förklarar att de ovannämnda maskinerna, när de installeras, underhålls och används i enlighet med bruksanvisningen och de erkända tekniska reglerna, uppfyller de grundläggande säkerhets- och hälsokraven i maskindirektivet samt följande bestämmelser och standarder.

Vid egenmäktiga ändringar av maskiner förlorar denna deklaration sin giltighet.

Standarder som tillämpas eller delvis tillämpas:

DIN EN 60 335-1

DIN EN 60 335-2-65

CE

Achim, 2020-07-27

Milledo

Dr. Thomas Wittleder - VD -

Innehållsförteckning

1. Allmänt.... 113
2. Leverans 113
3. Säkerhetsanvisningar 114
4. Tillämpning/tillämpningsområden 114
5. Idrifttagning/användning 114
6. Filterbyte (filterinstallation).... 116
7. Rengöring och filterbyte.... 118
8. Installationsriktlinjer 119
9. Urdrifttagning och kassering.... 119
10. Tekniska data 120
11. Underhåll/felsökning 121
12. Valfria tillbehör 122
13. Kopplingsschema 122

1. Allmänt

SE UPP! Läs ovillkorligen bruksanvisningen före idrifttagning!

Observera noggrant informationen i bruksanvisningen. Bristande efterlevnad upphäver garantin. För skador eller följdskador som orsakas av detta tar tillverkaren inget ansvar.

HL 400 är en mobil luftfilterenhet. Luften sugs in från omgivningen och leds genom ett flerstegs filtersystem. Filtren består av ett förfilter och två kombinationsfilter för gaser och partiklar samt en joniserare och en UV-lampa.

De enskilda stegen har följande funktioner:

1. Steg

Förfilter

Ett aluminiumfilter används som förfilter. Förfiltret filtrerar grova dammpartiklar på mer än 5 mikrometer, t.ex. husdamm, mjäll och pollen. Filtret kan tvättas med vatten och kan därför användas flera gånger. HEYLO rekommenderar att förfiltret byts ut årligen.

2. + 3. Steg

Kolfilter:

Formaldehydfiltret med aktivt kol renar luften från oönskade lukter, gaser och ämnen. Den renar också luften från skadlig formaldehyd. Ämnena absorberas av det aktiva kolet.

Variant 1: H14-filter enligt EN1822

HEPA-filter av klass H14 används i medicinska områden som intensivvårdsavdelningar och laboratorier, i renrum och andra hygieniska områden. Valet av filterklass beror på respektive tillämpning.

Filtren är EN-kompatibla och certifierade. H14-filter fångar upp 99,995 % av alla suspenderade partiklar från en storlek på 0,1 μm, så att virusfiltrering är möjlig och t.ex. coronavirus oskadliggörs.

Variant 2: E11-filter enligt EN1822

EPA-filter av klass E11 används bland annat i bostads- och arbetsutrymmen. Användningen är avgörande för valet av filterklass.

Filtren är EN-kompatibla och certifierade. E11-filter fångar upp 99,5 % av alla suspenderade partiklar från en storlek på 0,1 μm, vilket gör det möjligt att filtrera damm, bakterier och pollen.

4. Steg

Steriliserande UVA-ljus

UV-sterilisering med 365 nanometer UV-ljus kan döda en mängd luftburna bakterier. UV-desinfektionslampan används ofta för desinfektion av luft, yta och vatten. Den kan rena luften, eliminera mögellukt och producera en begränsad mängd anjoner. Detta gör luften fräsch och förhindrar spridning av virus i luften eller på ytor.

5. Steg

Jonisering

Genom att applicera starka elektriska fält kan jonisatorer ladda enskilda luftpartiklar elektriskt och på så sätt öka jonkoncentrationen i rumsluften. De laddade partiklarna är mer reaktiva och kan därför förstöra luktmolekyler och andra föroreningar. Samtidigt drar de olika laddade partiklarna till sig varandra och bildar större klumpar som sjunker ner till marken snabbare och är lättare att filtrera ur luften.

2. Leverans

■ 1 x filterenhet HL 400
■ 1 x förfilter
■ 1 x fjärrkontroll
■ 1 x bruksanvisning

(kombinationsfilter ingår inte i leveransen)

Målgrupp: Handboken är avsedd för användaren som ställer in och använder enheten.

Copyright: Kopiering av bruksanvisningen helt eller delvis är endast tillåten med skriftligt godkännande från HEYLO GmbH!

Förbehåll: HEYLO GmbH förbehåller sig rätten att göra ändringar och förbättringar av produkten och manualen när som helst utan föregående meddelande.

Avfallshantering: Enheten är konstruerad för många års drift. Om den ska kasseras måste detta göras på ett miljövänligt sätt i enlighet med gällande lagbestämmelser.

Förvaras på avständ från barn: Låt inte barn leka med enheten eller i närheten av enheten.

Elektrisk anslutning: Luftrenaren HL 400 är konstruerad för drift med 230 V / 50 Hz och 60 Hz. Anslutningen måste vara säkrad med 16A.

Använd endast med jordkontakter och jorduttag! De använda uttagen måste jordas och skyddas av en jordfelsbrytare med minst 30 mA.

Skydda elkablar från skador: Använd aldrig enheten med en skadad strömkabel. Om strömkabeln är skadad måste den bytas ut mot en kabel av samma typ och klass.

Förlängningskabel: Använd endast godkända förlängningskablar!

Hantera försiktigt: Tappa eller kasta inte enheten eftersom det kan skada komponenter eller ledningar.

Arbeta på ett stabilt underlag: Ställ bara upp apparaten på fast och plant underlag.

Håll den torr: Enheten får inte användas stående i vatten. Förvara eller använd inte utomhus. Om de elektriska ledningarna eller delar av enheten blir våta måste enheten vara torr innan den används igen.

Håll luftöppningar fria: Täck inte över eller blockera luftinloppen och -utloppen.

Omgivning: Använd inte i explosionsfarliga områden.

4. Tillämpning/tillämpningsområden

Många patogener finns normalt i obehandlad inomhusluft. Denna grupp omfattar mögelsporer, bakterier, djurhår och framför allt husdammallergener (kvalsteravföring, avföring) men även tungmetaller, sot och mineralfibrer. Speciellt under varma dagar eller under uppvärmningssäsongen utvecklas stora mängder av dessa suspenderade ämnen och virvlas runt med husdamm i rumsluften. Efter att ha absorberats via luftvägarna kommer partiklarna i kontakt med våra slemhinnor och utlöser de kända allergisymtomen.

HEYLO luftrenare kan avsevärt minska koncentrationen av dessa suspenderade ämnen och gaser för att generera hälsosam inomhusluft.

Enheterna används vanligtvis inom följande områden:

Privata hem, kontor, konferens- och utbildningslokaler, skolor och offentliga kontor, läkarmottagningar och fitnesscenter.

I alla områden där människor vistas kan enheterna avsevärt förbättra luftkvaliteten.

I områden där patogener som bakterier och virus kan förekomma kan risken för infektion minskas.

5. ldrifttagning/användning

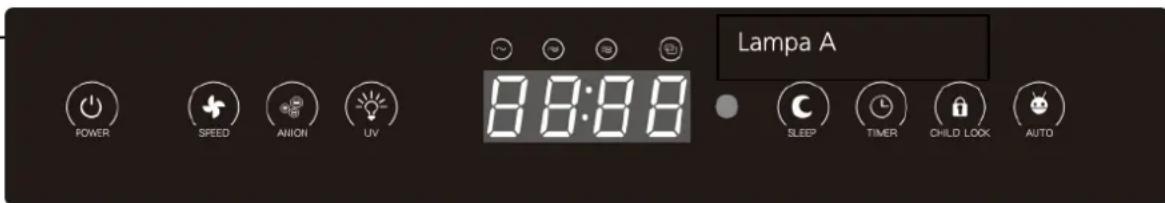

	För att slå på/av enheten, tryck på strömknappen för att starta enheten.Starta den i automatiskt läge.I det här läget styrs motorns hastighet av en sensor.Fläktmotorns hastighet regleras automatiskt i tre steg beroende på luftkvaliteten. Ju fler partiklar som finns i luften, desto högre hastighet på fläktmotorn.Om du vill stänga av apparaten trycker du på knappen igen och apparaten går in i standby-läge.
	Tryck på knappen "Speed" för att ändra fläkthastigheten. Du kan välja tre lufteffektnivåer genom att trycka upprepade gånger.
	Joniseringsfunktion:"Anion" knappen används för att slå på och av joniseringsfunktionen.
	"UV"-knappen används för att slå på och av UV-steriliseringsfunktionen.
	Tryck på "Sleep"-knappen för att manuellt styra enheten i den tystaste inställningen. Detta avslutar det automatiska läget. Alla lampor och skärmar släcks och fläkten går på lägsta nivå.OBSERVERA: Den andra funktionen för sleep-knappen är att återställa filterbytesindikatorn. När lampan lyser, tryck på knappen i 3-5 sekunder så återställs filterindikatorn.OBSERVERA: Filterdisplayen är endast aktiv under drift. I vänteläge visar lampan wifi-statusen.
	När enheten slås på kan du använda "Timer"-knappen för att låta enheten gå automatiskt under en viss tidsperiod. Tidsperioden kan väljas från 30 minuter till 12 timmar. Du trycker flera gånger på knappen tills önskad tid visas på displayen. 5 sekunder efter den senaste aktiveringen växlar enheten tillbaka till luftkvalitetsdisplayen. (PM2,5-värde). För att stänga av timerfunktionen igen, tryck på knappen i 5 sekunder. Om du bara trycker kort kan du avläsa återstående timer.
	Tryck på knappen "Child Lock" för att aktivera barnlåset. Håll barnlåsknappen intryckt i 5 sekunder för att avsluta funktionen.OBSERVERA: Om du vill se filtres körtid håller du ned knappen "Child Lock" (innan du går in i driftläge) för att se att filtren har använts mellan 0-1500 timmar. Efter att ha visats i 5 sekunder släcks displayen automatiskt.
	När produkten är påslagen aktiveras den negativa jongeneratorn och UV-lampan genom att trycka på "AUTO"-knappen och arbetsnivån ställs in beroende på sensordata. (Symbolen är tänd medan enheten arbetar i autoläge och är släckt annars). Om användaren ändrar fläkthastigheten medan autoläget är aktivt avslutas detta läge automatiskt.

	Fläkteffektnivå	PM2,5-värde Fläkthastighet		Visningsfärg
	1 mindre än 120 430 grön
	2 121-250 600 orange
	3	251-500	900	röd
	Ljussensor:I auto-läge går produkten i viloläge näromgivande ljus faller under värdet <5×. Den lämnar vilolägeigen efter att omgivningsljuset har överskridit värdet <5 × i 3 minuter ochväxlar sedan tillbaka till auto-läge.
Wifi	För information om hur du använder wifi-funktionen, se korta instruktioner omwifi som medföljer enheten.
	Denna produkt levereras med en fjärrkontrollsom drivs av 3V litiumbatterier. (Ta bortbatterierna om du inte kommer att användafjärrkontrollen under en längre tid.)Kontrollelementen på användargränssnittet påenheten och på fjärrkontrollen motsvarar direktvarandra: Alla funktioner och driftlägen är iprincip identiska.

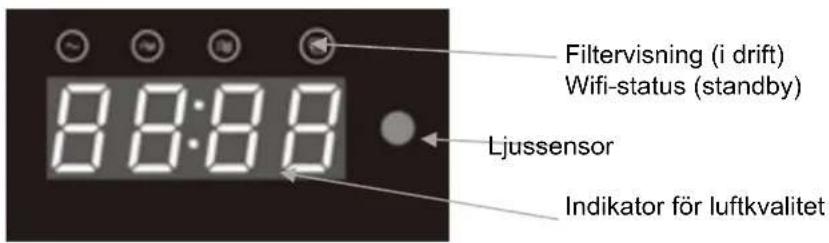

Visning:

6. Filterbyte (filterinstallation)

Filterbytet indikeras av enheten.

Filterindikatorn tänds var 320:e timme (ungefär två gånger i månaden).

Efter rengöring av förfiltret kan du återställa displayen genom att trycka på "Sleep"-knappen i 5 sekunder.

Filterdisplayen blinkar var 1500:e timme (ungefär två gånger om året).

Efter att ha bytt ut huvudfiltret, återställ displayen genom att trycka på "Sleep"-knappen i 5 sekunder.

	Ta bort frontluckan.
	Ta bort förfilter.Öppna fästskruvarna (vrid uppåt).OBSERVERA: Innan du använder filtren för första gången måste de tas ut ur sin skyddande förpackning.
	Sätt först in huvudfiltret (kolfilter/HEPA-filter H14/E11).OBSERVERA: Se till att fästbandet pekar utåt.
	Sätt sedan i förfilter. (Aluminium-förfilter)OBSERVERA: Se till att fästbandet pekar utåt.
	När alla filter har satts i, dra åt de två fästskruvarna i det övre området och stäng frontluckan.

Kassering av filtren: Filtren kan kasseras med hushållsavfallet.

Om enheten användes i förorenad luft måste de använda filtren packas lufttätt i påsar och kasseras på rätt sätt.

I händelse av kontaminering med virus, planera en väntetid där virusen kan dö, eller använd handskar och skyddsmask (åtminstone FFP2) när du byter filter.

7. Rengöring och filterbyte

Förfilter: Förfilter av aluminium (grovt dammfilter)

■ Förfilter för huvudfiltret
- Filter för specifikt stora dammkorn upp till 3 µm
- Insamlingseffektivitet 85-98 % vid 10 μm och 30-55 % vid 1 μm.
■ Absorption av grovt damm
Rengöring och byte av filter:

Rengöring 2 x per månad och filterbyte vartannat år.

Valfritt H14-huvudfilter: virusfilter (H14) och aktivt kolfilter

■ HEPA H14-filter enligt EN1822
- Filter för kemiska föreningar och gaser
- Separationseffektivitet 99,995%

Rengöring och byte av filter:

Valfritt E11-huvudfilter: finfilter (E11) och aktivt kolfilter.

■ EPA E11-filter enligt EN1822
- Filter för kemiska föreningar och gaser
- Separationseffektivitet 95 %

Rengöring och byte av filter:

Jonisatorn är placerad inuti enheten och kan inte bytas ut.

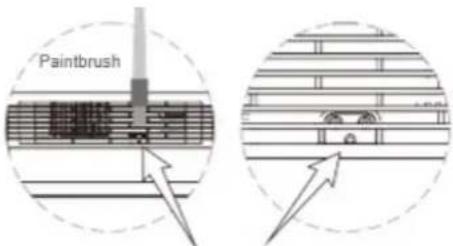

Joniserande huvud

Om sprickor uppstår under drift bör du ta bort damm från huvudet (som beskrivs på bilden) med en borste.

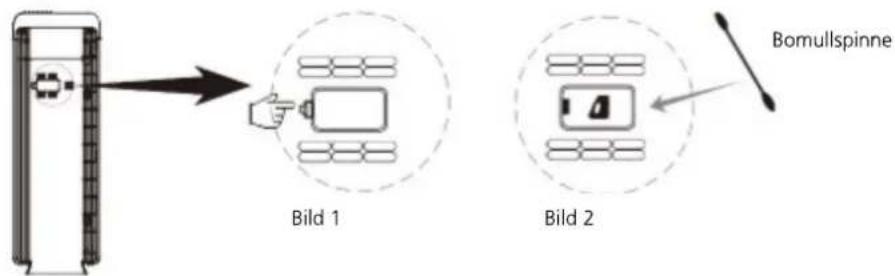

Partikelsensor

För luftkvalitetsdisplayen mäter en sensor partiklarna i rumsluften. Denna sensor bör också rengöras regelbundet.

För att göra detta, öppna luckan på sidan (bild 1) och torka försiktigt av sensorn med en bomullspinne.

8. Installationsriktlinjer

Vid kommersiell användning måste de lagstadgade föreskrifterna i respektive land följas för installation och användning av HL 400 luftrenare. I Tyskland måste följande bestämmelser följas:

• §§ 5 och 14 om arbetsplatsförordning
  ■ Arbetsplatsdirektivet ASR 5
• Olycksförebyggande bestämmelser VBG 43
  ■ Förordning om farliga ämnen av 01/01/2005
  ■ BGR 128 (yrkesförening)
  ■ TRGS 519 (när du arbetar med asbest)

(tillgänglig på: Tyska informationscentret för tekniska regler (DITR) vid DIN, Burggrafenstrasse 6, 10787 Berlin).

HEYLO ansvarar inte för skador till följd av felaktig eller regelvidrig installation och användning av luftrenaren HL 400.

9. Urdrifttagning och kassering

HEYLO-enheterna är konstruerade för många års drift. Eventuellt bortskaffande måste ske på ett miljövänligt sätt i enlighet med gällande relevanta rättsliga bestämmelser.

Enheten kan lämnas in till en specialiserad återförsäljare för gratis bortskaffande.

Enheterna får inte slängas i restavfallet!

10. Tekniska data

Apparattyp	HL 400
Luftgenomströmning max. (m3/h)Som standard/ med H14-filter	360 / 164
CADR (Clean Air Delivery Rate) (m3/h) 350
CADR i förhållande till formaldehydrenad luft (m3/h) 85
Anjonkoncentration (Mio/cm3)) 1000
Visning av luftkvalitet	grön (bra), gul (dålig), röd (mycket dålig)
Standard filtertyp/rengöringstyp Förfilter, UV-ljus, jonisering
Tillval HEPA H14-filter	Kombifilter bestående av förfilter, kolfilter och H14-filter
Filterklass (standard/H14-filter) EPA / HEPA
Rumsstorlek * (vid 5 och 3 gånger luftväxlingsfrekvens) (m2) 30-50 m2 (standardfilter)
Rumsstorlek * (vid 5 och 3 gånger luftväxlingsfrekvens) (m2) 14-23 m2 (H14-filter)
Elektrisk anslutning (V/Hz) 230 / 50
Effekt (W) 90
Ljudnivå min (dB(A) / 3 m) 32
Ljudnivå max (dB(A) / 3 m) 44
Kabellängd (m) 2,20
IP-klass 20
Längd/bredd/höjd (mm)	400 / 200 / 600
Vikt (kg)	9,8

*Rumsstorlekar beräknade till en rumshöjd av 2,40 m

Se upp: Tekniska data kan ändras under vidareutveckling utan föregående meddelande. Vissa värden är ungefärliga.

11. Underhåll/felsökning

Varning: Fara vid elstötar

Enheten måste kopplas bort från elnätet innan något underhållsarbete utförs på den. Elektriska komponenter får inte rengöras med en vattenslang eller högtryckstvätt, eftersom vatten kan tränga in i den elektriska komponenten och orsaka en elektrisk stöt.

Vrid skruvarna för hand vid demontering av komponenter för att undvika att skada gängorna!

Fastställ och åtgärda fel

Problem Möjlig orsak Åtgärd
Enheten svarar inte när den slås på	Ingen ström till enhetenEnheten står inte på en plan ytaFrontluckan är inte ordentligt stängdBarnlås aktivt	Se till att strömkontakten är helt isatt och tryck sedan på strömbrytaren för att slå på enheten.Säkerställ att den främre kåpan är korrekt isatt.Se till att produkten är korrekt installerad på en plan yta.Om barnlåset visas på displayen, tryck på barnlåsknappen i 5 sekunder för att inaktivera låset och använda enheten.
Luften är förorenad men displayen visar ren (grön)	Enhetens position är olämplig	Placera enheten annorlunda så att rumsluften kan absorberas bättre.
Luftkvalitetsindikeringen är fortfarande mycket dålig (röd) trots att produkten har slagits på länge.	Smutsig luftsensor Rengör	partikelsensorn med en bomullspinne enligt beskrivningen under "Rengöring och byte av filter".
Om ett konstigt ljud (knackande, gnissel) kommer från enheten	Joniseraren samlar damm	Rengör joniseringshuvudet med en borste enligt beskrivningen under "Rengöring och byte av filter".
Om produkten luktarkonstigt	Filter mättat 1. Rengör luftin	loppsöppningen och det inre filtret (förfilter, integrerat filter).Om du inte har bytt ut filtret på länge, köpett nytt filter och byt ut det.
Om produkten inte förbättrar luftkvaliteten märkbart även efter en lång periods drift	Filtret har inte tagits bort från skyddande förpackningFiltret inte rätt insatt	Se till att filterförpackningen (plastpåsen) inuti produkten har tagits bort ordentligt.Kontrollera att filterkombinationens ordning är rätt.
När produkten slås på och automatiskt går in i viloläge strax därefter	Fel driftläge Avaktivera viloläge	(nattläge).

12. Valfria tillbehör

Beskrivning	HEYLO art.nr.
Förfilter 1771001
Kombifilter EPA E11 1771025
Kombifilter HEPA H14 1771023
Reservfjärrkontroll 1771004

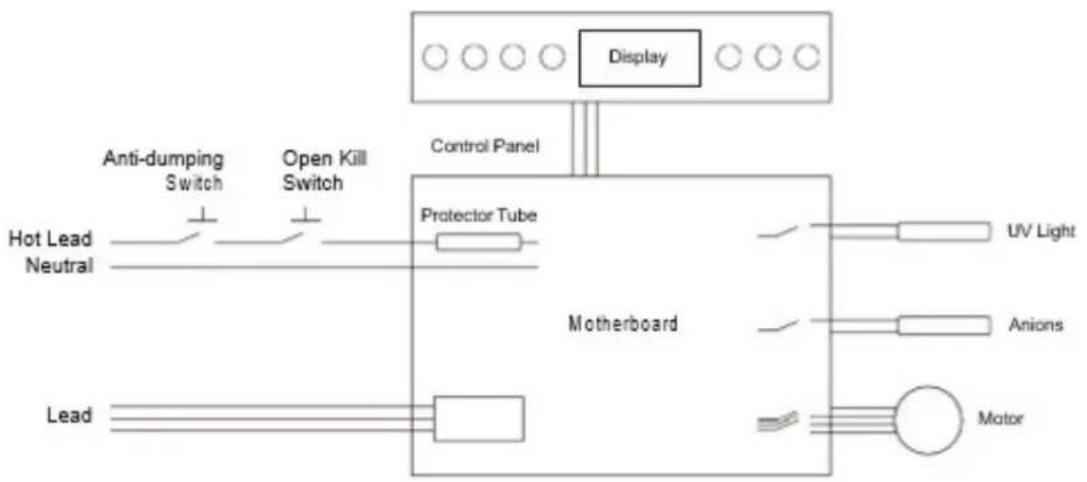

13. Kopplingsschema

