BEDIENUNGSANLEITUNG HL 400 Heylo

EG-Konformitätserklärung, IIA Gemäß der EG-Richtlinie für Maschinen 2006/42/EG,

Für Gerätebaureihe: Luftreiniger Typ: HL 400

HEYLO GmbH, Im Finigen 9, 28832 Achim, erklärt, dass die genannten Maschinen, wenn sie gemäß Bedienungsanleitung und nach den anerkannten Regeln der Technik installiert, gewartet und gebraucht werden, den grundlegenden Sicherheits- und Gesundheitsanforderungen der Richtlinie „Maschinen“ sowie folgenden Bestimmungen und Normen entsprechen. Zutreffende EG-Richtlinien: Maschinenrichtlinie 2006/42/EG EMV – Richtlinie 2014/30/EU RoHS 2011/65/EU

Bei eigenmächtigen Veränderungen der Maschinen verliert die Erklärung ihre Gültigkeit. Angewandte oder in Teilen angewandte Normen:

ACHTUNG: Vor Inbetriebnahme unbedingt lesen! Bitte beachten Sie sorgfältig die Hinweise in der Bedienungsanleitung. Bei Nichtbeachtung erlischt der Gewährleistungsanspruch. Für Schäden bzw. Folgeschäden die daraus entstehen, übernimmt der Hersteller keine Haftung. Der HL 400 ist ein mobiles Luftfiltergerät. Luft wird aus der Umgebung angesaugt und durch ein mehrstufiges Filtersystem geleitet. Die Filterstufen bestehen aus einem Vorfilter und zwei Kombifiltern für Gase und Partikel sowie einem Ionisator und einer UV-Lampe. Die einzelnen Stufen haben die folgenden Funktionen:

Vorfilter Als Vorfilter wird ein Aluminiumfilter verwendet. Der Vorfilter filtert grobe Staubpartikel von mehr als 5 Mikrometern, wie z.B. Hausstaub, Schuppen, Pollen. Der Filter kann mit Wasser ausgewaschen werden und ist somit mehrfach verwendbar. HEYLO empfiehlt, den Vorfilter jährlich auszutauschen. . + 3. Stufe (Kombifilter) Kohlefilter: Der Formaldehydfilter mit Aktivkohle reinigt die Luft von unerwünschten Gerüchen, Gasen und Stoffen. Außerdem reinigt er die Luft von gesundheitsschädlichem Formaldehyd. Die Stoffe werden von der Aktivkohle absorbiert. Variante 1: H14 Filter nach EN1822 HEPA Schwebstofffilter der Klasse H14, werden unter anderem im medizinischen Bereich wie Intensivstationen und Laboren, in Reinräumen sowie in weiteren hygienischen Bereichen eingesetzt. Für die Auswahl der Filterklasse ist der jeweilige Einsatzzweck ausschlaggebend. Die Filter sind EN-konform und zertifiziert. H14 Filter fangen 99,995 % aller Schwebstoffpartikel ab einer Größe von 0,1 µm auf, so dass dadurch eine Virenfilterung möglich ist und z.B. Coronaviren unschädlich gemacht werden. Variante 2: E11 Filter nach EN1822 EPA Schwebstofffilter der Klasse E11, werden unter anderem in Wohn- und Arbeitsbereichen eingesetzt. Für die Auswahl der Filterklasse ist der jeweilige Einsatzzweck ausschlaggebend. Die Filter sind EN-konform und zertifiziert. E11 Filter fangen 99,5 % aller Schwebstoffpartikel ab einer Größe von 0,1 µm auf, so dass dadurch eine Staub-, Bakterien- und Pollenfilterung möglich ist.

Sterilisierendes UVA-Licht UV-Sterilisation mit 365 Nanometer UV-Wellenlängen Licht kann eine Vielzahl von luftgetragenen Bakterien abtöten. Die UV-Desinfektionslampe wird in der Regel für die Luft-, Oberflächen- und Wasserdesinfektion verwendet. Sie kann die Luft reinigen, muffige Gerüche beseitigen sowie eine begrenzte Menge an Anionen produzieren. Dies macht die Luft frisch und vermeidet die Ausbreitung von Viren in der Luft oder auf Oberflächen. 5.Stufe Ionisierung Durch das Anlegen starker elektrischer Felder können Ionisatoren einzelne Luftteilchen elektrisch aufladen und so die Ionenkonzentration in der Raumluft erhöhen. Die geladenen Teilchen sind reaktiver und können so Geruchsmoleküle und andere Schadstoffe zerstören. Gleichzeitig ziehen sich verschieden geladene Partikel an und formen größere Klümpchen, die schneller zu Boden sinken und sich leichter aus der Luft filtern lassen.4

1 x Filtergerät HL 400 1 x Vorfilter 1 x Fernbedienung 1 x Gebrauchsanweisung (Kombifilter H14 / E11 sind nicht im Lieferumfang enthalten)

3. Sicherheitshinweise

Zielgruppe: Das Handbuch ist für den Benutzer bestimmt, der das Gerät aufstellt und bedient. Copyright: Die Vervielfältigung des Handbuches im Ganzen oder in Teilen ist nur mit schriftlicher Genehmigung von HEYLO GmbH gestattet! Vorbehalt: HEYLO GmbH behält sich das Recht vor, ohne vorherige Ankündigung jederzeit Änderungen und Verbesserungen am Produkt und Handbuch vorzunehmen. Entsorgung: Das Gerät ist für langjährigen Betrieb ausgelegt. Wenn es entsorgt werden soll, hat dies gemäß einschlägiger gesetzlicher Bestimmungen in umweltschonender Weise zu erfolgen. Von Kindern fernhalten: Kinder nicht mit dem Gerät oder in der Nähe des Geräts spielen lassen. Elektrischer Anschluss: Der Luftreiniger HL 400 ist für den Betrieb mit 230 V / 50 Hz und 60 Hz ausgelegt. Der Anschluss muss mit 16 A abgesichert sein. Nur mit Schukostecker und Schukosteckdosen verwenden! Genutzte Steckdosen müssen geerdet sein und über einen Fehlerstromschutzschalter mit mind. 30 mA abgesichert sein. Stromkabel vor Beschädigung schützen: Das Gerät niemals mit beschädigtem Stromkabel benutzen. Wenn das Stromkabel beschädigt ist, muss es durch ein Kabel derselben Art und Bemessung ersetzt werden. Verlängerungskabel: Nur zugelassene Verlängerungskabel benutzen! Mit Sorgfalt behandeln: Das Gerät nicht fallen lassen oder werfen, da es sonst zu Beschädigungen von Bauteilen oder der Verdrahtung kommen kann. Auf einer festen Fläche arbeiten: Das Gerät immer auf einer festen, ebenen Fläche aufstellen. Trocken halten: Das Gerät darf nicht in Pfützen oder stehendem Wasser betrieben werden. Nicht im Freien aufbewahren oder betreiben. Wenn die elektrische Verdrahtung oder Teile des Gerätes nass werden, ist das Gerät vor der Wiederbenutzung gründlich zu trocken. Luftöffnungen freihalten: Die Luft-Ein- und Auslässe nicht abdecken oder blockieren. Umgebung: Nicht in explosionsgefährdeten Bereichen einsetzen.5

4. Anwendung / Einsatzbereiche

In unbehandelter Raumluft finden sich normalerweise zahlreiche Krankheitserreger. Zu dieser Gruppe gehören Schimmelsporen, Bakterien, Tierhaare und vor allem Hausstauballergene (Milbenkot, Exkremente), aber auch Schwermetalle, Ruß und Mineralfasern. Besonders an warmen Tagen oder während der Heizperiode entwickeln sich große Mengen dieser Schwebstoffe und werden mit dem Hausstaub in der Raumluft verwirbelt. Nach der Aufnahme über die Atemwege gelangen die Partikel mit unseren Schleimhäuten in Kontakt und lösen die bekannten Allergiesymptome aus. Die HEYLO Luftreiniger können die Konzentration dieser Schwebstoffe und Gase deutlich reduzieren, um eine gesunde Raumluft zu erzeugen. Die Geräte werden typischerweise in den folgenden Bereichen eingesetzt: Private Wohnungen, Büroräume, Konferenz- und Schulungsräume, Schulen und Behörden, Praxen oder Fitnesscenter. In allen Bereichen, in denen sich Menschen aufhalten, kann mit den Geräten die Luftqualität erheblich verbessert werden. In Bereichen, in denen Krankheitserreger wie Bakterien und Viren vorhanden sein können, kann das Infektionsrisiko vermindert werden.

5. Inbetriebnahme / Bedienung

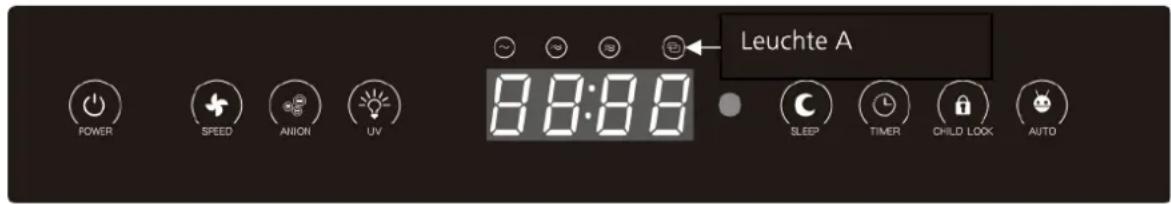

Zum Ein-/Ausschalten des Gerätes drücken Sie die Power-Taste, um das Gerät zu starten. Starten Sie es im automatischen Modus. In dieser Betriebsart wird die Motordrehzahl durch einen Sensor gesteuert. Die Geschwindigkeit des Lüftermotors regelt sich automatisch in drei Stufen, abhängig von der Luftqualität. Je mehr Partikel in der Luft sind, desto höher ist die Drehzahl des Lüftermotors. Zum Ausschalten drücken Sie die Taste erneut und das Gerät geht in den Stand-by-Modus.

Drücken Sie auf die Taste „Speed“, um die Lüfterdrehzahl zu verändern. Durch wiederholtes Antippen können Sie 3 Luftleistungsstufen wählen.

Ionisierungsfunktion: Die Taste „Anion“ dient dazu, die Ionisierungsfunktion ein- und auszuschalten.

Die Taste „UV“ dient dazu, die UV-Sterilisationsfunktion ein- und auszuschalten.6

Drücken Sie die Taste „Sleep“, um das Gerät manuell in der leisesten Stufe zu betreiben. Der Automatik-Modus wird damit beendet. Es schalten sich alle Lichter und Displays aus und der Lüfter läuft in der kleinsten Stufe. HINWEIS: Die zweite Funktion des Schlafknopfes besteht darin, die Filterersatzanzeige zurückzusetzen. Wenn die Lampe leuchtet, drücken Sie die Taste 3-5 Sekunden und die Filteranzeige ist zurückgesetzt. HINWEIS: Die Filteranzeige ist nur im Betrieb aktiv. Im Stand-by-Modus zeigt die Leuchte den WIFI-Status an.

Wenn das Gerät eingeschaltet ist, können Sie mit der Taste „Timer“ das Gerät automatisch für eine bestimmte Zeit laufen lassen. Der Zeitraum lässt sich von 30 Minuten bis 12 Stunden auswählen. Sie drücken die Taste so oft, bis die gewünschte Zeit im Display erscheint. 5 Sekunden nach der letzten Betätigung schaltet das Gerät zurück in die Anzeige der Luftqualität. (PM2.5 Wert). Um die Timer-Funktion wieder auszuschalten, drücken Sie die Taste 5 Sekunden lang. Drücken Sie nur kurz, können Sie die verbleibende Timer- Zeit ablesen.

Drücken Sie die Taste „Child Lock“, um die Kindersperre zu aktivieren. Halten Sie die Kinderschlosstaste 5 Sekunden lang gedrückt, um die Funktion wieder zu beenden. HINWEIS: Um die Filterlaufzeit anzuzeigen, halten Sie die „Child Lock“-Taste gedrückt (vor dem Einschalten eines Betriebsmodus), um zu sehen, dass die Filter zwischen 0-1500 Stunden verwendet wurden. Nach der Anzeige für 5 Sekunden erlischt die Anzeige automatisch. Wenn das Produkt eingeschaltet ist, werden durch das Antippen der Taste „AUTO“ der Negativ-Ionen-Generator und die UV-Lampe aktiviert und die Arbeitsstufe wird abhängig von den Sensordaten eingestellt. (Das Symbol leuchtet, während das Gerät im Auto-Modus arbeitet und erlischt andernfalls). Wenn der Anwender die Gebläse-Geschwindigkeit bei aktivem Auto-Modus verändert, wird dieser Modus automatisch beendet. Lüf terstufe

Lichtsensor: Im Auto-Modus wird das Produkt in den Ruhemodus versetzt, wenn das Umgebungslicht den Wert <5× unterschreitet. Es verlässt den Ruhemodus wieder, nachdem das Umgebungslicht den Wert <5× für 3 Minuten überschritten hat und wechselt dann wieder in den Auto-Modus. WIFI Die Bedienung der WIFI-Funktion entnehmen Sie bitte der Kurzanleitung WIFI, die dem Gerät beiliegt. Dieses Produkt wird mit einer Fernbedienung ausgeliefert, die mit 3V Lithium-Trockenzellen gespeist wird. (Entnehmen Sie die Trockenzellen bitte, wenn Sie die Fernbedienung für einen längeren Zeitraum nicht verwenden.) Die Bedienelemente auf der Bedienoberfläche am Gerät und auf der Fernbedienung entsprechen sich unmittelbar: Alle Funktionen und Betriebsarten sind grundsätzlich identisch.7

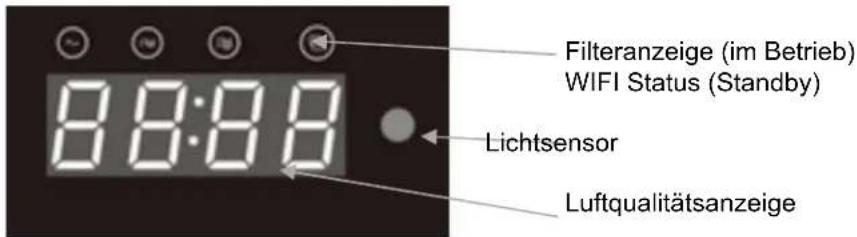

Filteranzeige (im Betrieb) WIFI Status (Standby) Lichtsensor Luftqualitätsanzeige

Der Filterwechsel wird vom Gerät angezeigt. Alle 320 Stunden (ca. 2 x im Monat) leuchtet die Filteranzeige. Nach der Reinigung des Vorfilters können Sie die Anzeige zurücksetzen, indem Sie die „Sleep“ Taste 5 Sekunden lang betätigen. Alle 1500 Stunden (ca. 2 x im Jahr) blinkt die Filteranzeige. Nach dem Tausch des Hauptfilters setzen Sie die Anzeige zurück, indem Sie die „Sleep“ Taste 5 Sekunden lang betätigen.

Entfernen Sie die Front-Abdeckung.

Entfernen Sie den Vorfilter. Öffnen Sie die Halteschrauben (nach oben verdrehen

HINWEIS: Vor der ersten Benutzung müssen die Filter aus Ihrer Schutzverpackung genommen werden.

Erstens den Hauptfilter einsetzen (Kohlefilter/HEPA-Filter H14/E11) HINWEIS: Bitte darauf achten, dass das Halteband nach Außen zeigt.

Zweitens den Vorfilter einsetzen. (Aluminium-Vorfilter) HINWEIS: Bitte darauf achten, dass das Halteband nach Außen zeigt.

Wenn alle Filter eingesetzt sind, zwei Halteschrauben im oberen Bereich feststellen und Front-Abdeckung zuklappen.8

Entsorgung der Filter: Die Filter können im Hausmüll entsorgt werden. Wurde das Gerät in schadstoffbelasteter Luft eingesetzt, sind die verbrauchten Filter luftdicht in Säcke zu verpacken und fachgerecht zu entsorgen. Bei Kontamination mit Viren bitte Wartezeit einplanen, in der die Viren absterben können, oder Handschuhe und Schutzmaske (mind. FFP2) beim Filterwechsel tragen.

7. Reinigung und Filterwechsel

Vorfilter: Aluminium Vorfilter (Grobstaubfilter) Vorfilter für die Hauptfilter Filter für spezifisch große Stäube bis 3 µm Abscheidegrad 85-98 % bei 10 µm und 30-55 % bei 1 µm Aufnahme von Grobstäuben Reinigung und Filterwechsel: Reinigung 2 x im Monat und Filtertausch alle 2 Jahre Optionaler H14 Hauptfilter: Virenfilter (H14) und Aktivkohle-Filter HEPA H14 Filter nach EN1822 Filter für chemische Verbindungen und Gase Abscheidegrad 99,995 % Reinigung und Filterwechsel: Filtertausch ca. 1 x im Jahr Optionaler E11 Hauptfilter: Feinstaubfilter (E11) und Aktivkohle-Filter EPA E11 Filter nach EN1822 Filter für chemische Verbindungen und Gase Abscheidegrad 95 % Reinigung und Filterwechsel: Filtertausch ca. 1 x im Jahr9

Ionisator Der Ionisator sitzt im Inneren des Gerätes und kann nicht getauscht werden.

Sollten bei Betrieb knackende Geräusche auftreten, sollten Sie den Kopf (wie auf dem Bild beschrieben) mit einem Pinsel vom Staub befreien. Partikelsensor Für die Luftqualitätsanzeige misst ein Sensor die Partikel in der Raumluft. Dieser Sensor sollte ebenfalls regelmäßig gereinigt werden.

Öffnen Sie hierzu die seitliche Klappe (Bild1) und wischen Sie den Sensor vorsichtig mit einem Wattestab sauber.

8. Aufstellrichtlinien

Bei gewerblicher Nutzung sind für die Aufstellung und Anwendung des Luftreinigers HL 400 die gesetzlichen Vorschriften des jeweiligen Landes zu beachten. In Deutschland sind unter anderem die folgenden Vorschriften zu beachten: Arbeitsstättenverordnung §§ 5 und 14 Arbeitsstättenrichtlinie ASR 5 Unfallverhütungsvorschriften VBG 43 Gefahrstoffverordnung vom 01.01.2005 BGR 128 (Berufsgenossenschaft) TRGS 519 (bei Arbeiten mit Asbest) (erhältlich bei: Deutsches Informationszentrum für technische Regeln (DITR) im DIN, Burggrafenstraße 6, 10787 Berlin). HEYLO übernimmt keine Haftung für Schäden, die aus unsachgemäßer und regelwidriger Aufstellung und Anwendung des Luftreinigers HL 400 entstehen sollten.

9. Außerbetriebnahme und Entsorgung

HEYLO-Geräte sind für den langjährigen Betrieb ausgelegt. Eine eventuelle Entsorgung hat gemäß den aktuellen einschlägigen gesetzlichen Bestimmungen in umweltschonender Weise zu erfolgen. Das Gerät kann bei jedem Fachhändler kostenlos zur Entsorgung abgegeben werden. Die Geräte dürfen nicht im Restmüll entsorgt werden!

10. Technische Daten

Luftleistung max. (m³/h) Im S tandard / mit H14 Filter

/ 164 CADR (Clean Air Delivery Rate) (m³/h) 350 CADR in Bezug auf Formaldehyd gereinigte Luft (m³/h) 85 Anionenkonzentration (Mio/cm³)) 1000 Anzeige der Luftqualität grün (gut), gelb (schlecht), rot (sehr schlecht) Standard Filtertyp / Reinigungsart Vorfilter, UV-Licht, Ionisierung Optional HEPA H14 Filter Kombifilter aus Vorfilter, Kohlefilter und H14 Filter Filterklasse (Standard / H14 Filter) EPA / HEPA Raumgröße* (bei 5-facher und 3-facher Luftwechselrate) (m²) 30 - 50 m² (Standardfilter) Raumgröße* (bei 5-facher und -3facher Luftwechselrate) (m²) 14 – 23 m² (H14 Filter) Elektrischer Anschluss (V/Hz) 230 / 50 Leistung (W) 90 Lautstärke min (dB(A) / 3 m) 32 Lautstärke max (dB(A) / 3 m) 44 Kabellänge (m) 2,20 IP-Klasse 20 Länge/Breite/Höhe (mm) 400 / 200 / 600 Gewicht (kg) 9,8 *Raumgrößen bei 2,40-m Raumhöhe gerechnet Achtung: Die technischen Daten können im Zuge der Weiterentwicklung ohne Vorankündigung geändert werden. Bei einigen Werten handelt es sich um ca.-Werte.11

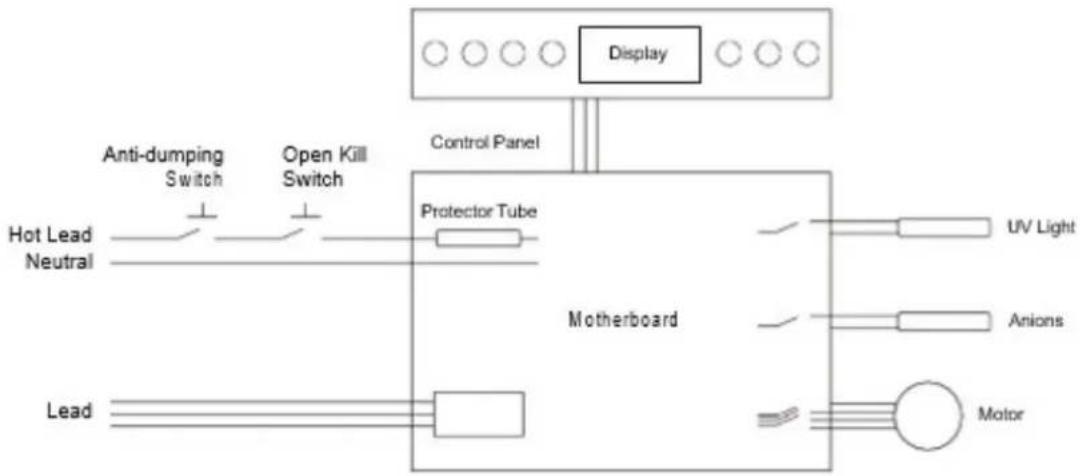

11. Instandhaltung / Fehlersuche

Warnung: Gefahr eines Stromschlags Das Gerät ist vom Netz zu trennen, ehe Wartungsarbeiten daran ausgeführt werden. Elektrische Bauteile dürfen nicht mit einem Wasserschlauch oder Druckwaschgerät gesäubert werden, da Wasser in das Elektroteil eindringen und einen Stromschlag verursachen könnte. Bei Demontage von Bauteilen bitte die Schrauben per Hand drehen, um Beschädigungen an den Einziehgewinden zu vermeiden! Fehler suchen und beheben Problem mögliche Ursache Lösung Das Gerät reagiert nicht auf das Einschalten Kein Strom zum Gerät Gerät steht nicht auf einem ebenen Untergrund Frontabdeckung ist nicht richtig geschlossen Kindersicherung aktiv

1. Stellen Sie sicher, dass der Netzstecker

vollständig in die Steckdose eingesteckt ist, und drücken Sie dann die Power-Taste, um das Gerät einzuschalten.

2. Stellen Sie sicher, dass die

Vorderabdeckung korrekt eingesetzt ist.

3. Stellen Sie sicher, dass das Produkt

ordnungsgemäß auf ebenem Untergrund aufgestellt ist.

4. Wenn im Display die Kindersicherung

dargestellt wird, drücken Sie die Child- Lock-Taste für 5 Sek., um die Sperre auszuschalten und das Gerät zu verwenden. Luft ist verschmutzt aber die Anzeige zeigt sauber (grün) an Geräteposition ist ungünstig Gerät anders positionieren, so dass die Raumluft besser aufgenommen werden kann. Die Anzeige der Luftqualität ist immer noch sehr schlecht (rot), obwohl das Produkt bereits lange eingeschaltet ist. Luftsensor verschmutzt Partikelsensor, wie in Punkt „Reinigung und Filterwechsel“ beschrieben, mit einem Wattestab reinigen. Wenn ein merkwürdiges Geräusch (Klopfen, Zirpen) aus dem Gerät kommt Ionisator verstaubt Ionisiererkopf, wie in Punkt „Reinigung und Filterwechsel“ beschrieben, mit einem Pinsel reinigen. Wenn das Produkt merkwürdig riecht Filter gesättigt 1. Reinigen Sie die Zuluftöffnung und internen Filter (Vorfilter, integrierter Filter).

2. Wenn Sie den Filter lange Zeit nicht

ersetzt haben, kaufen Sie einen neuen Filter und tauschen ihn aus. Wenn das Produkt die Luftqualität auch nach langer Betriebsdauer nicht merklich verbessert Filter nicht aus Schutzverpackung genommen Filter nicht richtig eingesetzt

1. Stellen Sie sicher, dass die Verpackung

des Filters (Plastiktüte) im Inneren des Produkts ordnungsgemäß entfernt wurde.

2. Stellen Sie sicher, dass die Reihenfolge

der Filterkombination korrekt ist. Wenn das Produkt eingeschaltet ist und kurz danach automatisch in den Ruhe-Modus versetzt wird Falsche Betriebsart Bitte deaktivieren Sie den Sleep-Modus (Nachtmodus).12

10. Technische gegevens
