Produkttyp	Köksfläkt utsugande/filtrerande
Märke	ELICA
Modell	ELITE 14 PRF0098879A
Elektrisk anslutning	230 V ~
Belysningseffekt	3 W (sockel E14)
Antal hastigheter	3
Typ av kontroll	Mekaniska strömbrytare
Typ av fettfilter	Metall, tvättbart
Rengöring av fettfilter	En gång i månaden, för hand eller i diskmaskin
Typ av kolfilter	Aktivt, byte var 4:e månad
Användningsversion	Avluftande eller recirkulerande (beroende på installation)
Minsta säkerhetsavstånd	50 cm (elektrisk) / 65 cm (gas)
Avsedd användning	Hushåll och liknande
Säkerhetsanvisningar	Koppla ur före underhåll; använd inte utan filter
Lamplikod ILCOSD	DRGSB/C/UB-3/27/1B-230-E14-55

Vanliga frågor - ELITE 14 PRF0098879A ELICA

Vilket är minimiavståndet mellan fläkten och spisen?

Minimiavståndet är 50 cm för elektriska spisar och 65 cm för gas- eller kombispisar. Dessa avstånd måste följas av säkerhetsskäl.

Hur installerar man fläkten i avluftande version?

I avluftande version leds ångorna utåt via en kanal som ansluts till anslutningsflänsen. Avluftningsröret medföljer inte; du måste köpa ett med samma diameter som flänsen. Om fläkten är utrustad med ett kolfilter måste det tas bort.

Hur rengör man fettfiltret?

Metallfettfiltret rengörs en gång i månaden med milda rengöringsmedel, för hand eller i diskmaskin på låg temperatur och snabbprogram. Diskmaskintvätt kan orsaka missfärgning men påverkar inte prestandan.

När ska kolfiltret bytas?

Aktivt kolfilter måste bytas var 4:e månad som mest. Det kan inte rengöras eller återvinnas. Mättnaden beror på användningsfrekvens och hur ofta fettfiltret rengörs.

Vilken lampa ska man använda för att byta belysning?

Använd en glödlampa på 3 W med sockel E14, spänning 230 V, mått 55 mm längd. ILCOSD-koden är DRGSB/C/UB-3/27/1B-230-E14-55.

Kan fläkten användas utan fettfilter?

Nej, fläkten får aldrig användas utan att gallret (fettfiltret) är korrekt monterat. Det innebär risk för brand och elstöt.

Vad gör man om belysningen inte fungerar?

Kontrollera först att lamporna är korrekt insatta i sina hållare. Om problemet kvarstår, kontakta kundtjänst.

Är fläkten lämplig för professionell användning?

Denna apparat är avsedd för hushållsbruk och liknande (personalutrymmen, bondgårdar, hotell etc.). Den är inte avsedd för industriellt bruk.

Hur kopplar man ur fläkten före underhåll?

Före rengöring eller underhåll, koppla bort strömmen genom att dra ut kontakten eller stänga av huvudströmbrytaren. Använd arbetshandskar.

Vilka försiktighetsåtgärder ska man vidta vid fritering?

Fritering bör göras noggrant för att undvika att överhettad olja tar eld. Flambera aldrig mat under fläkten och använd inte öppen låga.

BRUKSANVISNING ELITE 14 PRF0098879A ELICA

SV Monterings- och bruksanvisningar

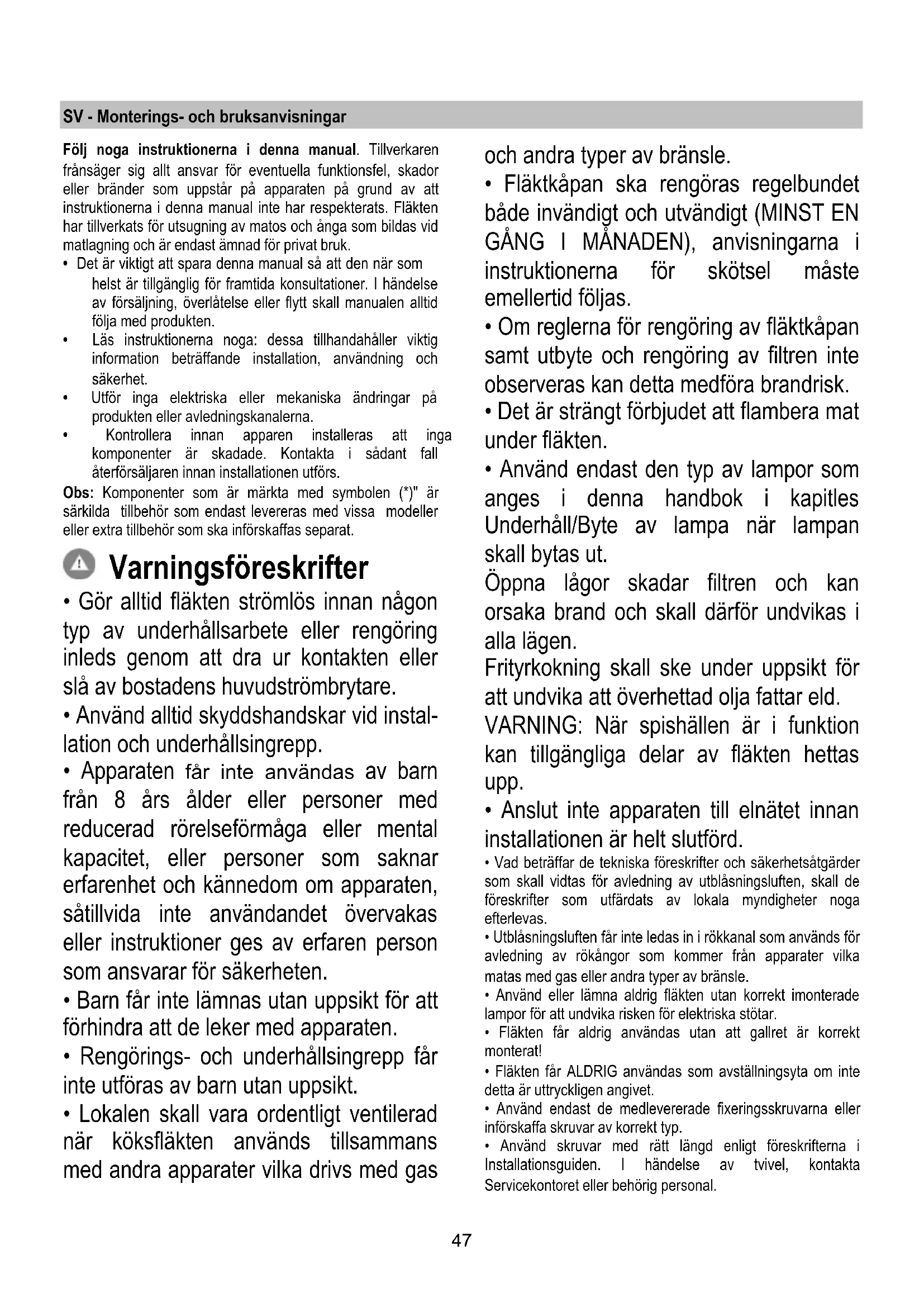

SV - Monterings- och bruksanvisningar

Följ noga instruktionerna ienna manual. Tillverkaren fransager sig allt ansvar for eventuella functionsfel, skador erler bränder som uppstar pa apparaten na ground av att instruktionerna ienna manual inte har respekterats. Flakten har tillverkats for utsugning av matos och anga som bildas vid matlagning och ar endast amnad for privat bruk.

• Det är viktigt att sparaenna manual sa att denär som helst ar tillganglig for framtida konsultationer. I handelse av forsaljning, overlatelse erler flytt skall manualen alltid folja medprodukten.
• Läs instruktionerna noga: dessa tillhandahäller viktig information beträffande installation, användning och sakerhet.
• Utför inga elektriska eller mekaniskaändringar påprodukten eller avledningskanalerna.
• Kontrollerainnanappareninstallerasattingakomponenterar skadade.Kontakta i sadant fallaterforsaljaren innan installationen utfors.

Obs: Komponenter som ar markta med symbolen () ar sarkilda tillbehör som endast levereras med vissa modeller erler extra tillbehör som ska inforskaffas separat.

Gör alltid fläkten strömlös innan nagontyp av underhällarsbete erler rengöring inleds genom att dra ur kontakten ellersla av bostadens huvudströmbrytare.
- Använd alltid skyddshandskar vid installation och underhällsingrepp.
- Apparaten fär inte användas av barn frän 8 árs ölder eller personer med reducerad rörelseformåga eller mental kapacitet, eller personer som saknar erfarenhet och kännedom om apparaten, sàtillvida inte användet övvakas eller instruktioner ges av erfaren person som ansvarar for sökerheten.
Barn fär inte lämnas utan uppsikt for att forhindra att de leker med apparaten.
- Rengörings- och underhällsingrepp fär inte utforas av barnutan uppsikt.
- Lokalen skall vara ordentligt ventilerad\ när köksfläkten används tillsammans\ med andra apparater vilka drives med gas

och andra typer av bransle.

Fläktkapan ske rengöras regelbundet bade invändigt och utvändigt (MINST EN GÁNG I MANADEN), anvisingarna i instruktionerna für skötsel maste emellertid foljas.
- Om reglerna for rengöring av fläktkåpan samt utbyte och rengöring av filtren inte observeras kan detta medföra brandrisk.
- Det ar strängt forbjudet att flambera mat under fläkten.
- Använd endast den typ av lampor som anges ienna handbok i kapitles Underhäll/Byte av lampa nar lampan skall bytas ut.

Öppna lager skadar filtren och kan ansaka brand och skall)darfor undvikas i alla lagen.

Frityrkokning skull ske under uppsikt for att undvika att overhettad olja fattar eld.
WARNING: När spishällen ar i Funktion kan tillgangliga delar av fläkten hettas upp.

• Anslut inte apparaten till elnätet innan installationen ar helt sluförd.

Vad beträffar de tekniiska foreskrifter och sakerhetsåtgärder som skall vidtas for avledning av utblåsningsluften, skall de foreskrifter som utfändats av lokala myndigheter noga afterlevas.
- Utblåsningsluften fär inte ledas in i rökkanal som används for avledning av rökängor somkommen frän apparater vilka matas med gas eller andra typerväbransle.
- Använd aller lamna aldrig fläkten utan korrekt imonerade lampor für att undvika risken für elektriska stötar.
Fläkten fãr aldrig anvandas utan att gallret ar korrekt monterat!
- Fläkten für ALDRIG användas som avständningsyta om inter detta ar uttryckligen angivet.
- Använd endast de medlevererade fixeringsskruvarna eller inforskaffa skruvar av korrekt typ.
- Använd skruvar med rätt langd enligt foreskrifterna i Installationsguiden. I handelse av tvivel, kontakta Servicekontoret eller behörig personal.

WARNING!

• I det fall skruvar och fixeringsanordningar inte installereras enligt dessa instruktioner kan elektriska risker uppsta.
• Använd inte med en separat programmeringsenhet, timer, fjarrkontroll eller nàgon annan anordning, som aktiveras automatiskt.

Denna produit ar märkt enligt EG-direktiv 2012/19/EC beträffande elektriskt och elektroniskt avfall (Waste Electrical and Electronic Equipment, WEEE).

Genom att sakerställa en korrekt kassering avenna produkt bidrar du till att forhindra potentiella, negativa konsekvenser for var miljo och var halsa, som annars kan bl foljden om Produkten inte hanteras på ratt satt.

Symbolen – pa produits, ell er i medfoljande dokumentation, indikerar attenna produit inte far behandlas som vanligt hushallsavfall. Den skall i stallet lamnas in pa en lamplig uppsamlingsplats for atervinning av elektrisk och elektronisk utrusting. Produktien maste kasseras enligt lokala miljobestammelser for avfallshantering.

For mer information om hantering, atervinning och ateranvandning avenna produit, var god kontakta de lokala myndigheterna, ortens sophanteringstjänst eller butiken dar produits inhandlades.

Apparat utformad, testad och tillverkad i enlighet med:

Sakerhet: EN/IEC 60335-1; EN/IEC 60335-2-31, EN/IEC 62233.
- Prestanda: EN/IEC 61591; ISO 5167-1; ISO 5167-3; ISO 5168; EN/IEC 60704-1; EN/IEC 60704-2-13; EN/IEC 60704-3; ISO 3741; EN 50564; IEC 62301.
- EMC: EN 55014-1; CISPR 14-1; EN 55014-2; CISPR 14-2; EN/IEC 61000-3-2; EN/IEC 61000-3-3. Råd for en korrekt använding for att minska miljöpáverkan: Satt PÅ fläkten på minsta farten nar du börjar att laga mat och lat den vara på违法犯罪 minuter after att du ar fardig. Oka farten bara om det skulle uppSTA mycket rök och ânga och använd ökad fart bara i extrema fall. Byt ut kolfiltret(en) vid behov for att bevara en god lukt och effektivitet. Rengör fetffiltret vid behov for att bevara fetffiltrets effektivitet. Använd den maximala diametern på ventilationssytemet som indikeras ienna manualen for att forbätra effektiviteten och minimera oljudet.

Användning

Fläkten har tillverkats for att användas som utsugningsversion med utvändig evakuering aller som filternversion med intern Återcirkulation.

Fränluftsversion

Matoset leds ut ur lokalen med hjälp av ett avledningsör som ar fixerat på anslutningsfländen.

WARNING!

Avledningsroret medlevereras inte och skall inforskaffas separat.

Avledningsroret skall ha samma diameter som anslutningsflansen.

WARNING!

I det fall fläkten ar försedd med kolfilter skall dessa tas ur.
Rören och utloppsöppningarna i vöggen med vilka fläkten
skall anslutas bör ha sama diameter som luftutsläppet
(anslutningsflänsen).

! Använd ett sá kort rör som mölligt.
! Röret skall vara sa rakt som möjligt (högsta tillatna vindel pa bojiarna 90^ ).
I. Undvik stora skillnader i rorets tvarspittsarea.

Varning! Om fläkten är utrustad med ett kolfilter, skall detta avlågsnas.

Filterrande version

Den utsugna luften avfettas och befrias fran odorer innan den leds ut i lokalen ingen. När flakten anvands medenna version ar det nodvändigt att installerera ett extra aktiv kolfiltersystem.

Varning! Om fläkten inte ar urustad med ett kolfilter, skall att sādant bestallas och monteras innan fläkten kan sattas i bruk.

Installation

Minsta tillata n avstand mellan kokkärlens stodyta pa spishallen och koksflaktes underkant ar 50cm om det ar fragan om en elektrisk spis och 65cm om det ar fragan om gasspis ell kombinerad gashall.

Om spishällens instruktioner anger ett större avstand skall delta respekteras.

Elektrisk anslutning

Natspänningen skall motsvara spänningen som anges pa markplaten som sitterinne i flakten. Om flakten ar utrustad med stickkontakt skallenna anslutas till ett uttag som ar lattillgangliet aven after installationen och som uppyller galliande foreskrifter. I det fall flakten saknar stickkontakt direktanslutting till naret),ller om uttaget ar placerat pa en svaratkomlig plats skall en godkand tvapolig strombrytare installeras som garantar er fulkomlig frankoppling fran naret i samband med overspänningsklass lI, i enlighet med installationsbestammelseerna.

VARNING!

Kontrollera innan flaktens krets ansluts med natspanninger at den fungarar korrekt och ar korrekt monterad.

Fläkten ar försedd med en speciell elkabel, kontakta dārfor vart tekiska servicekontor om kabeln skadats.

Montering

Innan installationen pabörjas:

• Kontrollera att den inforskaffade Produkts dimensioner ar lampliga for installationsplatsen.
  Ta ur det/de aktiva kolfiltret/n om sabana ar medlevererade (se aven den harfor gallande paragrafen). Denna /dessa monteras tillbaka endast om flakten skull anyandas som filterversion.
• Kontrollera att inget bifogat material (till exempl päsar med skruvar, garantihandlingar etc.) har placerats innate i fläkten (av transportskal), avlagsna eventuellt och spar.

Denna typ av fläkt skall vara infälld i ett koksskap aller annan typ av stodstruktur.

Funktion

Fläkten ar utrustad med en manöverpanel med en hastighetskontroll och en strombrytare for spishällens belysning.

a. ON/OFF-Strombrytare for belysning.
b. Strömbrytare für OFF/Hastighet 1
c. Val av hastighet 2
d. Val av hastighet 3

Underhäll

Rengöring

Använd endast en trasa fuktad med neutrala rengöringsmedel vid rengöring. Använd inte nagra verktyg eller instrument für rengöringen!

Undvikprodukter som innehaller slipmedel.ANVAND INTE ALKOHOL!

Fettfilter

Fig. 10-21

Detta suger upp fetpartiklar som bildas i samband med matlagningen.

Filtret skall rengöras en gang i帽子en, med ett milt rengöringsmedel, for hand ell er diskmaskin, med lag temperatur och kort program.

Vid tvätt i diskmaskin kan fettfiltret av metall missfãrgas utan att detta på nagot sätt paverkar filtres uppsugningsföma.

När filret skall monteras ur drar man i handtaget som lossas med hjälp av en fjäder.

Kolfilter (gäller endast filterversionen)

Fig. 20

Kolfiltret fangar upp obehagiga odörer som uppstär i samband med matlagningen.

Kolfiltret mattas after en mer aller minde lang tidssperiod beroende pa i vilken utstrackning flakten anvands, pa typen av matlagning och hur regelbundet fetffiltren rengors. Det ar under alla handelser nodvändigt att ersatta kolfilterpatronen minst var 4 manad.

Filtret kan INTE rengöras eller áteranvändas.

Avlagsna fetffiltret.

Applicera det laterala kolfliret och haka fast det pa flakten.

Satt tillbaka fettfiltret.

Byte av Lampor

Koppla ur apparaten fran elnätet.

Varning! Kontrollera att lamporna har svalnat innan ni vidror dem.

Dra ut den utdragbara ladan helt.

Avlagsna utsugningsgallret for att gora lamphuset atkomligt.

Avlagsna den skadade lampan och byt ut den mot en ny (se nedanstäende tabell):

Lampa	Effekt (W)		Fäste
	3		E14
Spanning (V)		Storlek (mm)
230		55 (Längd ljuspunkt)
Kod ILCOS D (överensstämmer med IEC 61231)
DRGSB/C/UB-3/27/1B-230-E14-55

Montera tillbaka gallret.

I det fall belysningen inte fungerar, kontrollera att lamporna ar korrekt iskruvade i sitt sate innan ni kontaktar det tekiska servicekontoret.

Kullfilter (kun med resirkulering av luften)

Fig. 20
