ELITE 14 PRF0098879A - Mutfak davlumbazı ELICA - Ücretsiz kullanım kılavuzu

Ürün Tipi	Aspiratörlü/filtreli davlumbaz
Marka	ELICA
Model	ELITE 14 PRF0098879A
Elektrik Beslemesi	230 V ~
Aydınlatma Gücü	3 W (E14 duy)
Hız Sayısı	3
Kumanda Tipi	Mekanik Anahtarlar
Yağ Filtresi Tipi	Metalik, yıkanabilir
Yağ Filtresi Temizliği	Ayda bir kez, elde veya bulaşık makinesinde
Karbon Filtre Tipi	Aktif, her 4 ayda bir değiştirme
Kullanım Versiyonu	Aspiratörlü veya filtreli (montaja göre)
Minimum Güvenlik Mesafesi	50 cm (elektrikli) / 65 cm (gazlı)
Kullanım Amacı	Ev tipi ve benzeri
Güvenlik Talimatları	Bakımdan önce fişi çekin; filtreler olmadan kullanmayın
ILCOSD Lamba Kodu	DRGSB/C/UB-3/27/1B-230-E14-55

Sık sorulan sorular - ELITE 14 PRF0098879A ELICA

Davlumbaz ile ocak arasındaki minimum mesafe nedir?

Minimum mesafe elektrikli ocaklar için 50 cm, gazlı veya karma ocaklar için 65 cmdir. Güvenlik açısından bu mesafelere kesinlikle uyun.

Davlumbaz aspiratörlü versiyonda nasıl kurulur?

Aspiratörlü versiyonda buharlar, bağlantı flanşına takılan bir kanal vasıtasıyla dışarı atılır. Egzoz borusu verilmez; flanşla aynı çapta bir boru satın almanız gerekir. Davlumbazda karbon filtre varsa çıkarılmalıdır.

Yağ filtresi nasıl temizlenir?

Metalik yağ filtresi ayda bir kez, agresif olmayan deterjanlarla elde veya düşük sıcaklıkta hızlı programda bulaşık makinesinde temizlenir. Bulaşık makinesinde yıkama renk değişikliğine neden olabilir ancak performansı etkilemez.

Karbon filtre ne zaman değiştirilmelidir?

Aktif karbon filtre en geç 4 ayda bir değiştirilmelidir. Temizlenemez veya yenilenemez. Doygunluk, kullanım sıklığına ve yağ filtresinin düzenli temizliğine bağlıdır.

Aydınlatmayı değiştirmek için hangi lamba kullanılmalı?

3 W gücünde, E14 duylu, 230 V gerilimli, 55 mm uzunluğunda bir ampul kullanın. ILCOSD kodu DRGSB/C/UB-3/27/1B-230-E14-55dir.

Davlumbaz yağ filtresi olmadan kullanılabilir mi?

Hayır, davlumbaz asla ızgara (yağ filtresi) doğru şekilde takılmadan kullanılmamalıdır. Bu, yangın ve elektrik çarpması riski oluşturur.

Aydınlatma çalışmazsa ne yapılmalı?

Önce lambaların yuvalarına doğru şekilde takıldığından emin olun. Sorun devam ederse, satış sonrası servisiyle iletişime geçin.

Davlumbaz profesyonel kullanıma uygun mudur?

Bu cihaz ev tipi ve benzeri kullanım (personel mutfakları, çiftlikler, oteller vb.) için tasarlanmıştır. Endüstriyel kullanım için uygun değildir.

Bakımdan önce davlumbaz nasıl fişten çekilir?

Herhangi bir temizlik veya bakım işleminden önce, fişi çekerek veya ana şalteri kapatarak elektrik bağlantısını kesin. İş eldiveni giyin.

Kızartma yaparken hangi önlemler alınmalıdır?

Kızartma, aşırı ısınmış yağın tutuşmasını önlemek için dikkatlice yapılmalıdır. Davlumbaz altında asla yiyecek alevlendirmeyin ve açık alev kullanmayın.

KULLANIM KILAVUZU ELITE 14 PRF0098879A ELICA

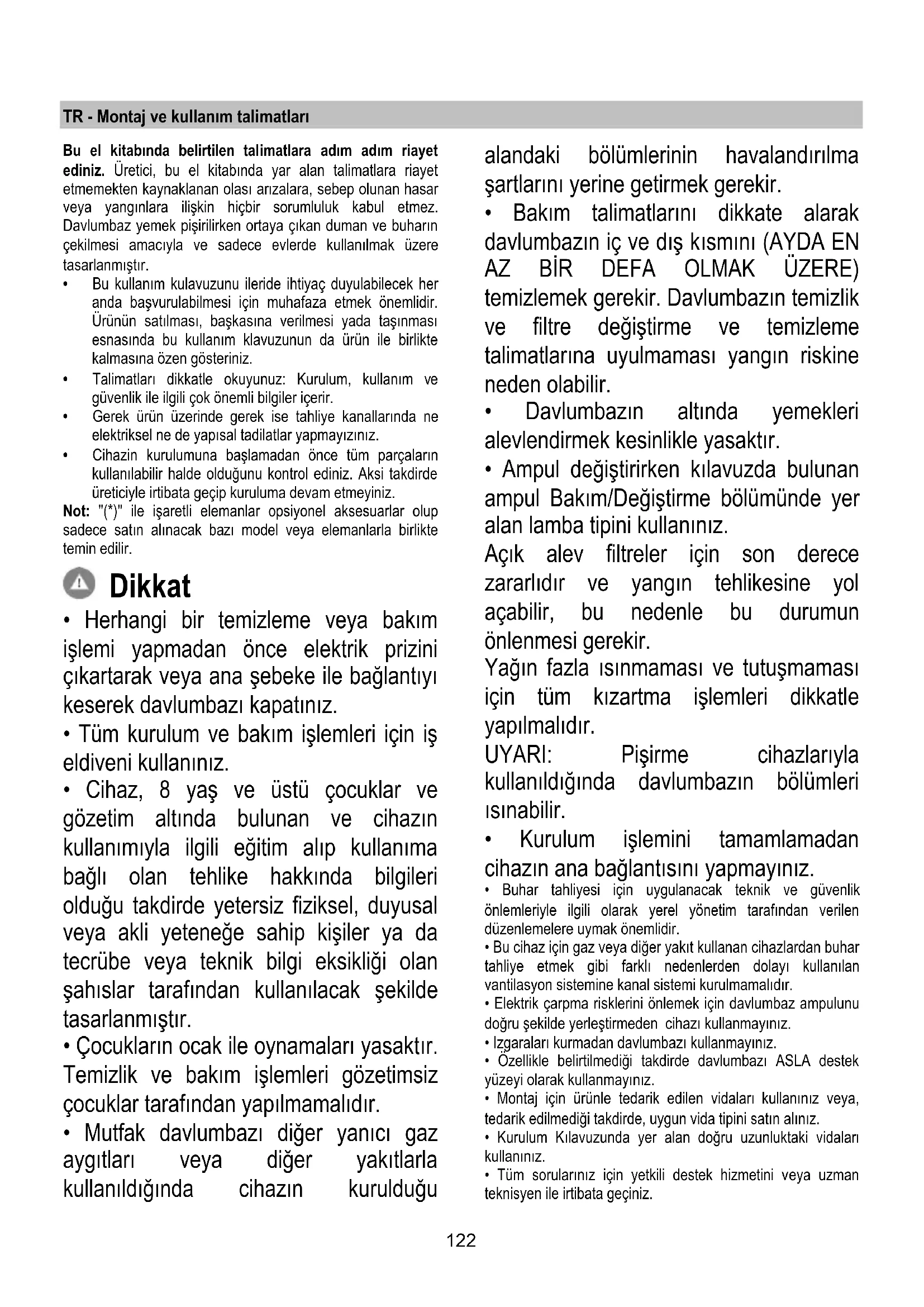

Bu el kitabinda belirtilen talimatlara adim adim riayet ediniz. Uretici, bu el kitabinda yar alan talimatlara riayet etmemekten kaynaklanan olasi arizalara, sebep olunan hasar veya yanginlara iliskin hiçbir sorumluluk kabul etmez. Davlumbaz yemek pişirilirken ortaya çikan duman ve buharin seksilmesi amaciyla ve sadece evlerde kullanilmak üzere tasarlanmistir.

• Bu kullanim kulavuzunu ileride ihtiyaç duylabilecek heranda basvurulabilmesi icin muhafaza etmek onemlidir. Ürün sunsatilmasi, baskasina verilmesi yada tasinması esnasinda bu kullanim klavuzunun da ürün ile birlikte kalmasina ozen gosteriniz.
• Talimatlari dikkatle okuyunuz: Kurulum, kullanim ve güvenlik ile ilgili;cok onemli bilgiler icerir.
• Gerek ürün uzerinde,gerek iseh蒂hlye kanallarinda ne elektriksel ne de yapisal tadilatlar yapmayiziniz.
  Cihazin kurulumunasciousan once tum parçalarin kullanilabilir halde oldugunu kontrl ediniz. Aksi takdirde üreticyle irtibataGPC Kuruluma devam etmeyiniz.

Not: (^*) ile isaretli elemanlar opsiyonel aksesuarlar olup sadece satin alinacak bazimodel veya elemanlarla birlikte temin edilir.

Dikkat

Herhangi bir temizleme veya bakim islemi yapmadan once elektrik prisini seksartarak veya ana sebeke ile böglantiyi keserek davlumbazi kapatiniz.
- Tüm kurulum ve bakim ilemleri icin is eldiveni kullanınüz.
Cihaz, 8 yaş ve üstü;cocuklar vegözetim-altinda bulunan ve cihazın kullanımlıyla ilgili erfolim alip kullanıma bagl olan tehlike hakkında bilgileri oldugu takdirde yetersiz fiziksel,duyusal veya akli yeteneğe sahip kılıer ya datecrube veya teknik bilgi eksikligi olanaḥsɪslar tarafindan kullanilacak sekilde tasarlanmistr.
- Çocukların oçak ile oynamaları)yasıktı. Temizlik vebakimislelere gozetimsiz;cocuklar tarafindan yapilmamalidir.
- Mufak davlumbazi diger yanici gaz aygtilari veya diger yaktlarla kullanildiinda cihazin kuruldugu

alandaki bolumlerin havalandirilmasartlarini yerine getirmek gerekir.

• Bakim talimatlarini dikkate alarak davlumbazin ic ve dis kismini (AYDA EN AZ BIR DEFA OLMAK ÜZERE) temizlemek gerekir. Davlumbazin temizlik ve filtret değistirme ve temizlemet talimatlarina uyulmaması yangın riskineneden olabilir.
  Davlumbazin.altinda yemekleri alevlendirmekkesinlikleyasaktir.
• Ampul degişirken kilavuzda bulunan ampul Bakim/Değişirme böllumunde yer alan lamba tipini kullanınüz.

Açık alev filtrler iar son derece zararlıdir ve yangın tehlikesine yol acabilitir, bu nedenle bu durumun önlomensi gerekir.

Yaqin fazla isinmaması ve tutusmaması icin:tüm kizartma islemleri dikkatleyapilmaldir.

UYARl: PiSirme cihazlarilya kullanildiginda davlumbazin bolumleri isinabilir.

Kurulum islemini tamamlamadan cihazin ana baglantisini yapmayiniz.

• Buhar tahiyesi icin uygulanacak teknik ve guvenlik onlemleriyle ilgili olarak yerel yonetim tarafindan verilen duzenlemelere uymak onemlidir.
• Bu cihaz icin gaz veya diger yakit kullahan cihazlardan buhar tahiye etmek gibi farkli nedenlerden dolayi kullanlanvantilasyon sisteme kanal sistemi kurulmamalidir.
• Elektrik carpma risklerini onlemek icin davlumbaz ampulunu dokru sekilde yerlestirmeden cihazi kullanmayiniz.
• Izgaralarikurmadan davlumbazi kullanmayiniz.
• Ozellikle belirtilmediigi takdirde davlumbazi ASLA destek yüzeyi olarak kullanmayiniz.
• Montaj için urunle tedarik edilen vidalari kullaniniz veya, tedarik edilmedişi takdirde, uygun vida tipini satin aliniz.
• Kurulum Kilavuzunda yer alanDOGRU uzunluktaki vidalan kullaniniz.
• Tüm sorulariniz icin yetkili destek hizmetini veya uzman tekniysen ile irtibataGPCINZ.

DAIKKAT!

• Kilavuzda yer alan talimatlara uygun sekilde vida ve sabitleme aygittarinin yerlestirilmemesi elektriksel tehlikelere nden olabilir.
• Bir programlama cihazi, zamanlama cihazi, ayir uzaktan kumanda veya otomatik olarak devreye giren herhangi baska bir donanimla birlikte kullanmayin.

Bu cihaz, 2012/19/EC sayili Avrupa Atik Elektrik ve Elektronik Ekipman Yonergesi (WEEE) uyarincia isaretlenmistir. Bu urunun uygun bir sekilde atilmasini sagladiginiz takdirde, cevre ve insan sagligi acisindan soz konusu urunun uygunsuz bir sekilde isleme tabi tutulmasi sonucu ortaya cikabilecek olasi olumsuz etkileri onlemis olacaksiniz.

Urün ya da urün ile beraber verilen belgeler üzerinde bulunan

sembolü, bu cihazın eysel bir atik olarak görtlmemesi gerektiğine isaret eder. Cihaz, bu tip elektrkli ve elektronik cihazlarin atildigi donusumlu toplama noktasina teslim edilmelirdir. Atiklari yok etme ilemi, atik yok etme konusunda cevre ile ilgili mevcut yerel duzenlemeler dokultusundaGPCkelestirilmelirdir.

Bu urunun geri donusum kosullari hakkinda ayrintili bilgi icin, hudutlari icinde bulundugunuz belediyenin ilgili dairesine, atik yok etme servisine veya urunun saticisina danisin.

Bu aygit asagida belirtilenlere gore tasaranmis, test edilmis ve ureilmistir:

• Güvenlik: EN/IEC 60335-1; EN/IEC 60335-2-31, EN/IEC 62233.
• Performans: EN/IEC 61591; ISO 5167-1; ISO 5167-3; ISO 5168; EN/IEC 60704-1; EN/IEC 60704-2-13; EN/IEC 60704-3; ISO 3741; EN 50564; IEC 62301.
• EMC: EN 55014-1; CISPR 14-1; EN 55014-2; CISPR 14-2; EN/IEC 61000-3-2; EN/IEC 61000-3-3. Çevre üzerine etkiyi azaltmak amacíyla.Doğru bir kullanı icin oneriler: Pisirmeye baslarken davlumbazi minimum hizda ÇALISTIRINIZ ve pişirme islemi bittikten sonra birkaç dokika daha calisir konumda birakiniz. Hizi yalinizca fazla miktarda duman ve buhar varsa artiriniz ve takviye hizi(lari) yalinizca uç durumlarda kullanı. Iyi bir koku azaltma etkinliginin korunması icin gerektiginde carbon filtrreyi(leri) degistiriniz. Iyi bir yap filtresi etkinliginin korunması icin gerektiginde yag filtresini(lerini) temizleyiniz. Etkinligini optimize etmek ve gürultüyu en Denniski seviyeye indirmek icin bu kullanim bilavuzunda belirtilen maksimum kanal sistemi capini kullanız.

Kullanim

Davlumbaz, havayi disari atici veya filtr edici model olarak tasarlanmistir.

Aspire eden versiyon

Yemek buharlari, baglanti falanjina sabittenmis bir tahiye

borusu saysinde disariya attilirar.

UYARI:

Tahliye borusu urun ile birlikte tedarik edilmez. Ayrica satin alinalmadir.

Tahliye borusunun capi baglanti halkasinin capina esit olmalidir.

UYARI:

Eger davlumbazin karbon filtrleri var ise bunlar cikartilmaldir.

Davlumbazi duvardaki cikis borularina ve aigizlarina baglayiniz. Diametresi hava cikisiyla ayin olmalidir (baglanti halkasi).

! Mümkür olan en kisa boyda tahiye borusu kullanin
! En az sayida dirsege sahip boru kullanin (Maksimum dirsek aci: 90^
! Borunun kesitinin ( genisliginin ) ani olarakdehydesinden kaçınin.

Dikkat! Cihazla birlikte carbon fibre (monte edilmis veya kit olarak) verilmediigi takdirde, siparis edilmelidir.

Filtreleyici versiyon

Aspire edilen hava, odaya tekrar aktanilmadan once icerdigi kokusundan ve yağdan artilacaktir. Bu versiyonda davlumbaz kullanmak icin aktif carbon bazl bir filtrsisteminin takilmasi gerekir.

Dikkat! Cihazla birlikte carbon filtré verilmediği takdirde, siparis edilmelidir ve yerine takılmalDIR.

Kurulum

Ocagin uzerindeki piirme kaplari icin destek yüzeyleri ile ocak davlumbazinin en alçak kismiarasindaki minimum mesafe, elektrikli isticilardan 50 cm, gaz veya gazla-elektrkle calisan ocaklardan 65 cm'den az olmamaldir.

Gazli ocaklarin kurulumuyla ilgili olarak talimatlarda daha fazla mesafe belirtilyorsa, buna bagl kalınmalidir.

Elektrik baglantisi

Ana güç kaynagi davlumbaziniconey eralanplakada belirtilen degere uygun olmalidir. Davlumbazi varsa bir fis ile mevcut duzenlemelere uygunbirpriz takip erisilebilirbir alana yerlestiriniz.Kurulumdan sonra da eger cihazin fis yokise (dogrudan sebeke baglantisi) veya pris erisilebilirbir yerde degilse,asiri akim kategorisi III ile ilgili kosullar altinda ana kablonun baglantisin tamamen kesilmesini saglayan, standartlara uygun cift kutuplu bir anahtar kullanin.

UYARI:

Davlumbazi ana guc kaynagina yeniden baglamadan ve etkin sekilde calistigini kontrl etmeden once, ana guc kaynagik kablosunun duzgun takilip takilmadigi denetleyin.

Davlumbaz Özel bir elektrik kablosuna sahiptir; Bu kablonun hasar gormesi durumunda yetkili teknik servise basvurun.

Montaj

Montaja başlamadan önce:

• Satin alinan urunun secilen montaj alani icin uygun boyutta olup olmadigi nki konrol edin.
  Varsa aktif k carbon (^) litresini cikariniz (ilgili paragrafaba bakiniz). Bu/bunlar sadece davlumbazi filtreli model olarak kullanmak isterseniz monte edilecektr.
  (Nakliye aciisindan) davlumbazin icinde baska malzemelerin (orn. vida paketi (^) , garanti karti (^*) vs) bulunup bulunmadigi n kontrol ederek bunlari cikarin ve ayri bir verd muhafaza edin.

Bu davlumbaz bir kabine veya baska bir destege oturtulmak üzere tasarlanmistir.

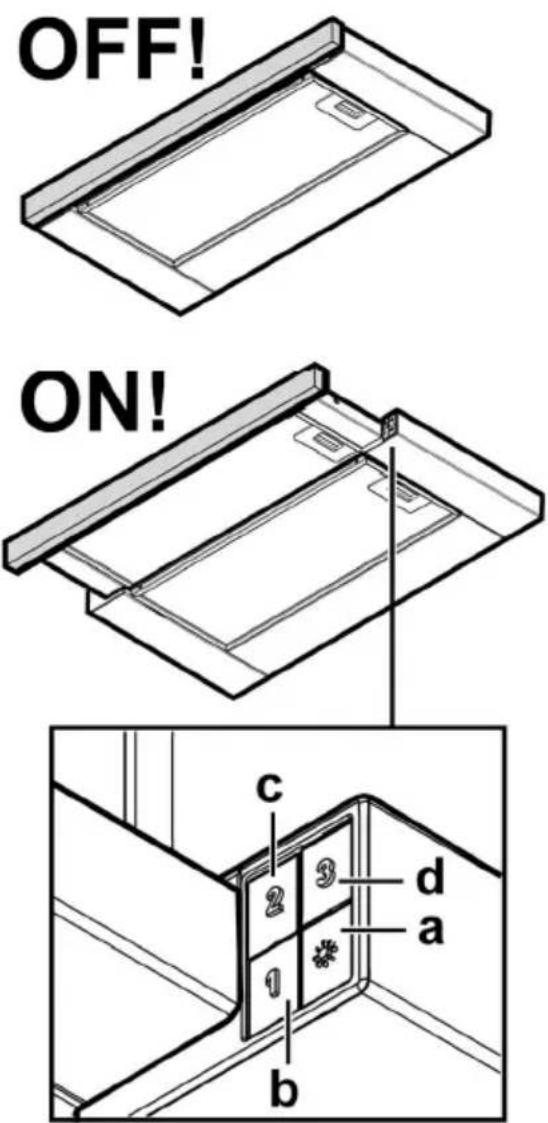

Calistirma

Davlumbazin üzerinde aspirator hizinin ayarlandigi bir kontrol panei ve pişirme alanı ilşiklarini kumanda eden bir lamba anahtarı bulunmaktadir.

a. ON (Açık)/OFF (kapalı) ilek düzmesi
b. OFF (kapali)/1inci hiz Düğmesi
c. 2inci hiz secimi
d. 3uncu hiz seciimi

Bakim

Temizleme

SADECE ilk suya batirilmis bir bez ve norr sivi deterjanla temizleyiniz. TEMIZLIK TAKIMLARI VE ALETLERI KULLANMAYINIZ! Asindirici urunler kullanmayiniz. ALKOL KULLANMAYINIZ!

Yagfiltresi

Sekil 10-21

Pisirme sonucu olusan yag taneciklerini tutar.

Yag filtresi, ayda bir asitsiz deterjanla, elde veya duşuk isi ve kisa devreye programlanmis bir bulasik makinesinde temizlenmelir. Bulasik makinesinde yikandiginda, yag filtresinin rengi haficce solabilir, ancak bu filtreleme kapasitesini etkilemez.

Yag filtresini cikarmak icin yay birakma kolunu cekin.

Kömür filtresi (yalnizca filtreli modellerde) Sekil 20

Filtre, pişen yemeğin neden oldugu rahatsiz edici kokulari emer.

Etkin körür filtrne, pisirme turüne ve yag filtresinin temizlenme siklçina bagl olarak daha uzun surede dolar.

Her kosulda en az dort ayda bir kartusun degistirilmesi gerekir.

Karbon filtré yikanmaz ve yeniden kullanilabilir hale getirilemez.

Antiyaag filtrelerini cikartiniz.

Yer taraf icin bir adet karbonlu filtreyi yerleştirop davlumbaza takiniz.

Antiyağ filtreleri yeniden yerine takıniz.

Lambalari degistirme

Davlumbazin elektrik baglantisin kesin.

Uyari! Ampullere dokunmadan once, soguduklarindan emin olun.

Cekilebilir bolumu tamamen cikarin.

Ampul gozune ulasmak icin anti-yag filtresini koruyan izgarayi veya anti-yag filtresini cikartiniz.

Hasarli lambayi cikanip, yenisyle degistirin (asaigidaki tabloya basvurun):

Lamba	Güç (W)		Soket
	3		E14
Gerilim (V)		Boyut (mm)
230		55 (Işık Merkezi Uzunluğu)
ILCOS D Kodu (IEC 61231'e güre)
DRGSB/C/UB-3/27/1B-230-E14-55

Izgaray tekrar yerine yerleştiniz.

Lambalar yanmiyorsa, teknik destegi cagirmadan once duylarina dizgun sekilde oturduklarindan emin olunuz.
