Produkttype	Kjøkkenvifte avtrekk/recirkulasjon
Merke	ELICA
Modell	ELITE 14 PRF0098879A
Strømforsyning	230 V ~
Lysstyrke	3 W (E14 sokkel)
Antall hastigheter	3
Kontrolltype	Mekaniske brytere
Type fettfilter	Metallisk, vaskbart
Rengjøring av fettfilter	En gang per måned, for hånd eller i oppvaskmaskin
Type kullfilter	Aktivt, utskifting hver 4. måned
Bruksversjon	Avtrekk eller recirkulasjon (avhengig av montering)
Minste sikkerhetsavstand	50 cm (elektrisk) / 65 cm (gass)
Tiltenkt bruk	Husholdning og lignende
Sikkerhetsinstruksjoner	Koble fra før vedlikehold; ikke bruk uten filtre
ILCOSD lampekode	DRGSB/C/UB-3/27/1B-230-E14-55

Ofte stilte spørsmål - ELITE 14 PRF0098879A ELICA

Hva er minste avstand mellom viften og komfyren?

Minste avstand er 50 cm for elektriske komfyrer og 65 cm for gass- eller kombikomfyrer. Overhold disse avstandene av sikkerhetsgrunner.

Hvordan installere viften i avtrekksversjon?

I avtrekksversjon føres dampene ut gjennom en kanal festet til tilkoblingsflensen. Avtrekksrøret følger ikke med; du må kjøpe et med samme diameter som flensen. Hvis viften er utstyrt med kullfilter, må det fjernes.

Hvordan rengjøre fettfilteret?

Det metalliske fettfilteret rengjøres en gang per måned med ikke-aggressive vaskemidler, for hånd eller i oppvaskmaskin på lav temperatur og kort program. Vask i oppvaskmaskin kan føre til misfarging, men påvirker ikke ytelsen.

Når bør kullfilteret skiftes?

Det aktive kullfilteret må skiftes hver 4. måned maksimalt. Det kan ikke rengjøres eller regenereres. Metning avhenger av bruksfrekvens og regelmessig rengjøring av fettfilteret.

Hvilken lampe skal brukes for å erstatte lyset?

Bruk en 3 W pære med E14 sokkel, spenning 230 V, lengde 55 mm. ILCOSD-koden er DRGSB/C/UB-3/27/1B-230-E14-55.

Kan viften brukes uten fettfilter?

Nei, viften skal aldri brukes uten at fettfilteret er riktig montert. Dette utgjør en brann- og elektrisk støtfare.

Hva gjør jeg hvis lyset ikke fungerer?

Kontroller først at pærene er riktig satt i plass. Hvis problemet vedvarer, kontakt kundeservice.

Er viften egnet for profesjonell bruk?

Dette apparatet er beregnet for husholdningsbruk og lignende (personalkjøkken, gårder, hoteller etc.). Det er ikke designet for industriell bruk.

Hvordan koble fra viften før vedlikehold?

Før rengjøring eller vedlikehold skal strømforsyningen kobles fra ved å trekke ut støpselet eller slå av hovedbryteren. Bruk arbeidshansker.

Hvilke forholdsregler bør tas ved frityrsteking?

Frityrsteking må gjøres forsiktig for å unngå at overopphetet olje tar fyr. Flamber aldri mat under viften og ikke bruk åpen flamme.

BRUKSANVISNING ELITE 14 PRF0098879A ELICA

NO Instrukser for montering og bruk

Varningsforeskrifter

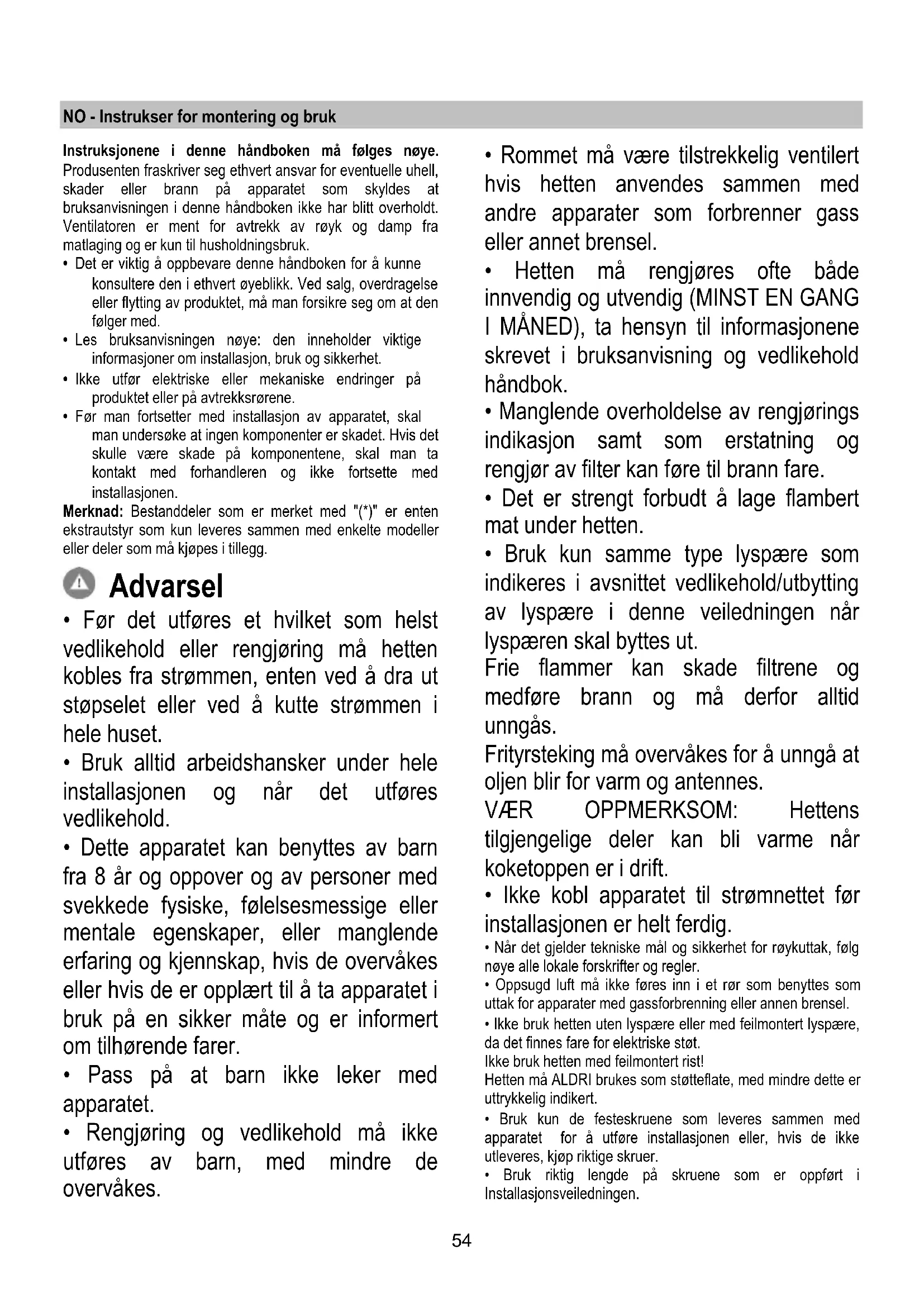

NO - Instrukser for montering og bruk

Instruksjonene i dette handboken på følges nøye. Produsenten fraskriver seg ethvert ansvar for eventuelle uhell, skader eller brann på apparatet som skyldes at braupsanvisningen i dette handboken ikke har blitt overholdt. Ventilatoren er ment for avtrekk av røyk og damp fra matlaging og er kun til husholdningsbruk.

• Det er viktig ø appbveare dette handboken for a kunne konsultere den i ethvert øyeblikk. Ved salg, overdragelse eller flyting avprodukter, ma man forsikre seg om at den følger med.
• Les bruksanvisingen nøye: den inneholder viktige informasjoner om installationsjon, bruk og sikkerhet.
• Ikke utfør elektriske eller mekaniske endringer på produitet eller på avtrekssrøne.
• Før man fortsetter med installationsjon av apparatet, skal man undersøke at ingen komponenter er skadet. Hvis det skulle vare skade på komponentene, skal man ta kontakt med forhandleren og ikke fortsette med installationsjonen.

Merknad: Bestanddeler som er merket med "(*)" er entenekstrautstyr som kun leveres sammen med enkelte modeller eller deler som mA kjøpes i tillegg.

Advarsel

Før det utfores et hvilket som helst vedlikehold eller rengjoring ma hetten kobles fra strommen, enten ved a dra ut stopselet aller ved a kutte strommen i hele huset.
- Bruk alltid arbeidshansker under hele installasjonen og när det utfores vedlikehold.
- Dette apparatet kan benyttes av barn fra 8 År og oppover og av personer med svekkede fysiske, følsesemssige eller mentale eigenskaper, eller manglende erfaring og kjennskap, hvis de overvåkes eller hvis de er opplært til á ta apparatet i bruk på en sikker mæte og er informert om tilhørende farer.
Pass pà at barn ikke leker med apparatet.
- Rengjøring og vedlikehold ma ikke utføres av barn, medindre de overvåkes.

• Rommet må vår tilstrekkelig ventiliert hvis hetten anvendes sammen med andre apparater som forbrenner gass erer annet brensel.

• Hetten på rengjores ofte bade innvendig og utvendig (MINST EN GANG I MANED), ta hensyn til informasjonene skrevet iBruksanvisning og vedlikehold handbok.

• Manglende overholdelse av rengjørings indikasjon samt som erstatning og rengjør av filter kan.fore til brann fare.
• Det er strengt forbudt Å lage flambert mat under hetten.
• Bruk kun samme type lyspære som indikeres i avsnittet vedlikehold/utbytting av lyspære iijke veiledningen narr lyspæren skal byttes ut.

Frie flammer kan skade filtrene og medfore brann og ma derfor alltid unngas.

Frityrsteking ma overvåkes for a unnga at oljen blir for varm og antennes.

VÆR OPPMERKSOM: Hettens tilgjengelige deler kan bl varme nár koketoppen er i drift.

• lkke kobl apparatet til strømnettefør installasjonen er helt ferdig.

• Nár det gjelder tekniske mål og sikkerhet for røykuttak, følg nøye alle lokale forskritter og regler.

• Oppsugd luft ma化进程 inn i et ror som benyttes somuttak for apparater med gassforbrenning aller annen brensel.
• Ikke bruk hetten uten lyspaere ell er med feilmontert lyspaere, da det finnes fare for elektriske stot.
• Ikke bruk hetten med feilmontert rist!

Hetten ma ALDRI brukes som stotteflate, medindre dette er uttrykkeig indikert.

• Bruk kun de festeskruene som leveres sammen med apparatet for a utfore installasjonen aller, hvis de ikke utleveres, kjop riktige skruer.

• Bruk riktig lenghte på skruene som er oppført i Installasjonsveiledningen.

• Vennligst ta Kontakt med et autorisert servicesenter aller lignende kvalifisert personell his man er i tvil.

VER OPPMERKSOM!

• Manglende installasjon av skruer og festeanordninger i samsvar med disse instruksjonene kan.fore til elektriske farer.
• Ikke bruk tidsmåler, timer, seperat fjernkontroll eller andre typer anordninger som aktiveres automatisk.

Dette apparatet er merket i konformitet med EU-direktivet 2012/19/EC, Waste Electrical and Electronic Equipment (WEEE). Ved a forsikre seg om at dette produit kasseres forskriftsmessig, bidrar brukeren med a forebygge mulige negative miljo- og helsekonsekvenser.

Symbolet à produit et aller à papirer som følgmer med viser at dette produit jegke ma behandles som vanlig husholdningsavfall, men ma leveres til et egnet gjenvinningssenter for elektrisk og elektronisk avfall. Produktet mä kasseres i henhold til lokale normer for kassering av avfall. For videre informasjon om behandling, gjenvinning og resirkulering av dette produit kan du kontakte egnet lokalt kontor, renovasjonskontoret for husholdningsavfall eller butikken hvör du kjøpte produit.

Apparatet er utformet, testet og produsert i henhold til:

• Sikkerhet: EN/IEC 60335-1; EN/IEC 60335-2-31, EN/IEC 62233.
• Kapasitet: EN/IEC 61591; ISO 5167-1; ISO 5167-3; ISO 5168; EN/IEC 60704-1; EN/IEC 60704-2-13; EN/IEC 60704-3; ISO 3741; EN 50564; IEC 62301.
• Elektromagnetisk kompatibilitet EMC: EN 55014-1; CISPR 14-1; EN 55014-2; CISPR 14-2; EN/IEC 61000-3-2; EN/IEC 61000-3-3.

Forslag til riktig bruk for a redusere miljopavirkning: Skru PÅ ventilatorhetten pa minimum hastighet nár du starter matlagingen og la den holds i gang i noen minutter etter at matlagingen er ferdig. Øk hastigheten kun ved store mengder røyk og damp og bruk boost-hastighet(er) kun i ekstreme situasjoner. Skift ut kullfilter nár det er nødvendig for a opprettholde optimal effektivitet for odørreduksjon. Rengjør fettfilter nár det er nødvendig for a opprettholde optimal effektivitet for fettfilter. Bruk maksimum diameter pa kanalsystemet som er angitt iijkebruksanvisingen for a optimalisere effektivitet og minimere støy.

Bruksmåte

Ventilatorhetten er laget for a brukes med direkte avtrekk der avtrekksluften fores ut i friluft, ell er med resirkulering av avtrekksluften.

Avtrekksvorsjon

Dampene fores ut i friluft gjennom et avlopsrør som er festet til koblingsflensen.

MERK!

Avlopsroret er ici melevert, men ma kjopes separat.

Diameteren i avløpsrøret ma tilsvare diameteren pa tilslutningsringen.

MERK!

Hvis ventilatoren er utstyrt med kullfentre, ma disse fjernes.

Koble ventilatoren til rør og avtrekksapning i veggen med en diameter tilsvarende luftuttaket (koblingsfensen).

! Bruk et sa kort ror som mulig.
! Bruk et rør med færrest mulig vinkler (vinkelen ma aldri vare skarpere enn 90^ ).
! Unngå drastiske endringer i rørets tverrsnitt.

Merk! Dersom ventilatorhetten er utstyrt med kullfilter ma dette fjernes.

Filterversjon

Luften som suges opp blir renset, og fett og lukter fjernes for den fores tilbake i rommet. Hvis man vil bruke ventilatoren iijke versionen, er det nødvendig Å installere et ekstra filtersystem basert på aktivt kull.

Merki Dersom ventilatorhetten不解 er utstyrt med kullfilter, ma dette bestilles og monteres for bruk.

Installasjon

Minimumsavstanden mellow koketoppen og undersiden av kjokkenventilatoren ma ikke vare pa minded enn 50cm när det gjelder elektriske cokeplater og 65cm när det gjelder gassbluss og kombinerte koketopper.

Dersom bruksanvisingen for et gasskoekapparat opererer med en storre avstand, maijke overholds.

Elektrisk tilslutning

Nettspenningen mä vare i samsvar med den elektriske spenningen som angis på typeskitetinne ventilatoren. Hvis det følger med stopsel, kobles ventilatoren til enlett tilgengelig stikkontakt som er godkjent i henhold til gjeldende normer. Stikkontakten mä varelett tilgengelig ogsa etter installasjonen. Hvis det ikke følger med stopsel (direkte kobling til strømnettet), eller stikkontakten selv etter installasjonen ikke erlett tilgengelig, mæ man sette på en godkjent topolet bryter som garanterer fullstendig frakobling fra strømnettet i situasjonene som oppstar i kategorien overspenning III, i henhold til installasjonsreglene.

MERK!

• Kontroller at produit har passse storrelse i forhold til plassen du har valgt a installere det pa.
• Ta vekk det aktive kullfilteret/de aktive kullfiltrene dersom ventilatoren er utstyrt med dette/disse. (se ogsa tilhorende paragraf). Dette/disse gjenmonteres bare om man vil bruke ventilatoren med resirkulering av luften.
• Kontroller at det ikke ligger igjen tilbehørsutstyr (f.eks. poser med skruer, garantipapir, o.s.v.)inne i ventilatorhetten etter Transporten. Ta det i sa fall ut og ta varre pa det.

Denne kjokkenviften er designet for a feste i et skap aller pa en annen type stotte.

Funksjon

Viften er utstyrt med et kontrollpanel med viftehastighetsvalg og en lysbryter for a kontrollere cokeomradsets lys.

a. Lysbryter ON/OFF.
b. Bryter OFF/hastighet 1
c. Hastighetsvelger 2
d. Hastighetsvelger 3

Vedlikehold

Rengjoring

Til rengjoring skal det KUN benyttes en klut fuktet med et noytralt rengjoringsmiddel. VERKT0Y ELLER APPARATER SKAL IKKE BRUKES TIL RENGJORING!

Unngå bruk av slipende eller etsendeprodukter. ALKOHOL SKALIKKE BRUKES!

Fettfilteret

Fig. 10-21

Fanger cokefettpartikler.

Fettfilteret mä rengjores en gang i maneden uten bruk av aggressive rengjoringsmidler, for hand aller i oppvaskmakin ved lav temperatur og med kort syklus.

Ved vask i oppvaskmaskin kan fettfilteret i metall miste fargen, men dets filterkarakteristikker endres absolutt ikke.

For a demontere fettfilteret ma man dra i fjaerhandtaket.

Holder tilbake ubehagalige lukter fra matlaging.

Kullfilteret ma skiftes ut hver 4. maned ved middels bruk av ventilatoren, og oftere his ventilatoren brukes mye.

Det kan IKKE vaskes eller benytttes om igjen

Ta vekk fettfilteret.

Sett inn ett kullfilter pa hver side, og hekt dem til ventilatoren.

Sett pà plass fettfilteret igjen.

Utskifting av lyspaerer

Koble ventilatoren fra strømnettet.

Merk! Forsikre deg om at lyspaeren er kald f\r# du tar i den.

Trekk den uttrekkbare skjermen helt ut.

Ta vekk gitteret for a apne lamperommet.

Fjern den defekte lyspaaren og bytt den ut med en ny paere (se tabellen under):

Lampe	Effekt (W)		Kontakt
	3		E14
Spenning (V)		Dimensjon (mm)
230		55 (Lyssenterlengde)
Kode ILCOS D (i henhold til IEC 61231)
DRGSB/C/UB-3/27/1B-230-E14-55

Sett pà plass gitteret igjen.

Dersom belysningen不解 skulle virke, kontroller at lyspaereene er satt korrekt på plass for du henvender deg til tekisk assistanse.

Produktet er designet, testet og producerer i henhold til:
