Tuotetyyppi	Keittiön liesituuletin, imu-/suodatintoiminto
Merkki	ELICA
Malli	ELITE 14 PRF0098879A
Sähkönsyöttö	230 V ~
Valaistusteho	3 W (kanta E14)
Nopeuksien lukumäärä	3
Ohjaustyyppi	Mekaaniset kytkimet
Rasvasuodattimen tyyppi	Metallinen, pestävä
Rasvasuodattimen puhdistus	Kerran kuukaudessa, käsin tai astianpesukoneessa
Hiilisuodattimen tyyppi	Aktiivihiili, vaihto 4 kuukauden välein
Käyttöversio	Imu- tai suodatintoiminto (asennuksesta riippuen)
Pienin turvaetäisyys	50 cm (sähkö) / 65 cm (kaasu)
Käyttötarkoitus	Kotitalouskäyttö ja vastaavat
Turvallisuusohjeet	Irrota pistoke ennen huoltoa; älä käytä ilman suodattimia
Lampun ILCOSD-koodi	DRGSB/C/UB-3/27/1B-230-E14-55

Usein kysytyt kysymykset - ELITE 14 PRF0098879A ELICA

Mikä on pienin etäisyys liesituulettimen ja keittotason välillä?

Pienin etäisyys on 50 cm sähköliesille ja 65 cm kaasu- tai sekoitusliesille. Noudata näitä etäisyyksiä ehdottomasti turvallisuussyistä.

Miten liesituuletin asennetaan imuversiossa?

Imuversiossa höyryt johdetaan ulos liitoslaipan kautta. Poistoletkua ei toimiteta; sinun on ostettava sellainen, jonka halkaisija on sama kuin laipalla. Jos liesituulettimessa on hiilisuodatin, se on poistettava.

Miten rasvasuodatin puhdistetaan?

Metallinen rasvasuodatin puhdistetaan kerran kuukaudessa hellävaraisilla pesuaineilla, käsin tai astianpesukoneessa matalassa lämpötilassa nopealla ohjelmalla. Astianpesukone pesu voi aiheuttaa värinmuutoksia, mutta se ei vaikuta suorituskykyyn.

Milloin hiilisuodatin on vaihdettava?

Aktiivihiilisuodatin on vaihdettava enintään 4 kuukauden välein. Sitä ei voi puhdistaa tai uudistaa. Kyllästyminen riippuu käyttötiheydestä ja rasvasuodattimen puhdistuksen säännöllisyydestä.

Mitä lamppua käytetään valaistuksen vaihtamiseen?

Käytä 3 W:n hehkulamppua, kanta E14, jännite 230 V, mitat 55 mm pituus. ILCOSD-koodi on DRGSB/C/UB-3/27/1B-230-E14-55.

Voiko liesituuletinta käyttää ilman rasvasuodatinta?

Ei, liesituuletinta ei saa koskaan käyttää ilman asianmukaisesti asennettua ritilää (rasvasuodatinta). Tämä aiheuttaa tulipalo- ja sähköiskuvaaran.

Mitä tehdä, jos valaistus ei toimi?

Tarkista ensin, että lamput on asetettu oikein paikoilleen. Jos ongelma jatkuu, ota yhteyttä huoltopalveluun.

Soveltuuko liesituuletin ammattikäyttöön?

Tämä laite on tarkoitettu kotitalouskäyttöön ja vastaaviin (henkilökunnan keittonurkkaukset, maatilat, hotellit jne.). Sitä ei ole suunniteltu teolliseen käyttöön.

Miten liesituuletin irrotetaan ennen huoltoa?

Ennen puhdistus- tai huoltotoimenpiteitä irrota sähkönsyöttö vetämällä pistoke irti tai katkaisemalla pääkytkin. Käytä työhanskoja.

Mitä varotoimia on noudatettava uppopaistettaessa?

Uppopaisto on tehtävä huolellisesti, jotta ylikuumentunut öljy ei syty palamaan. Älä koskaan liekitä ruokia liesituulettimen alla äläkä käytä avotulta.

KÄYTTÖOHJE ELITE 14 PRF0098879A ELICA

FI Asennus- ja käyttöohjeet

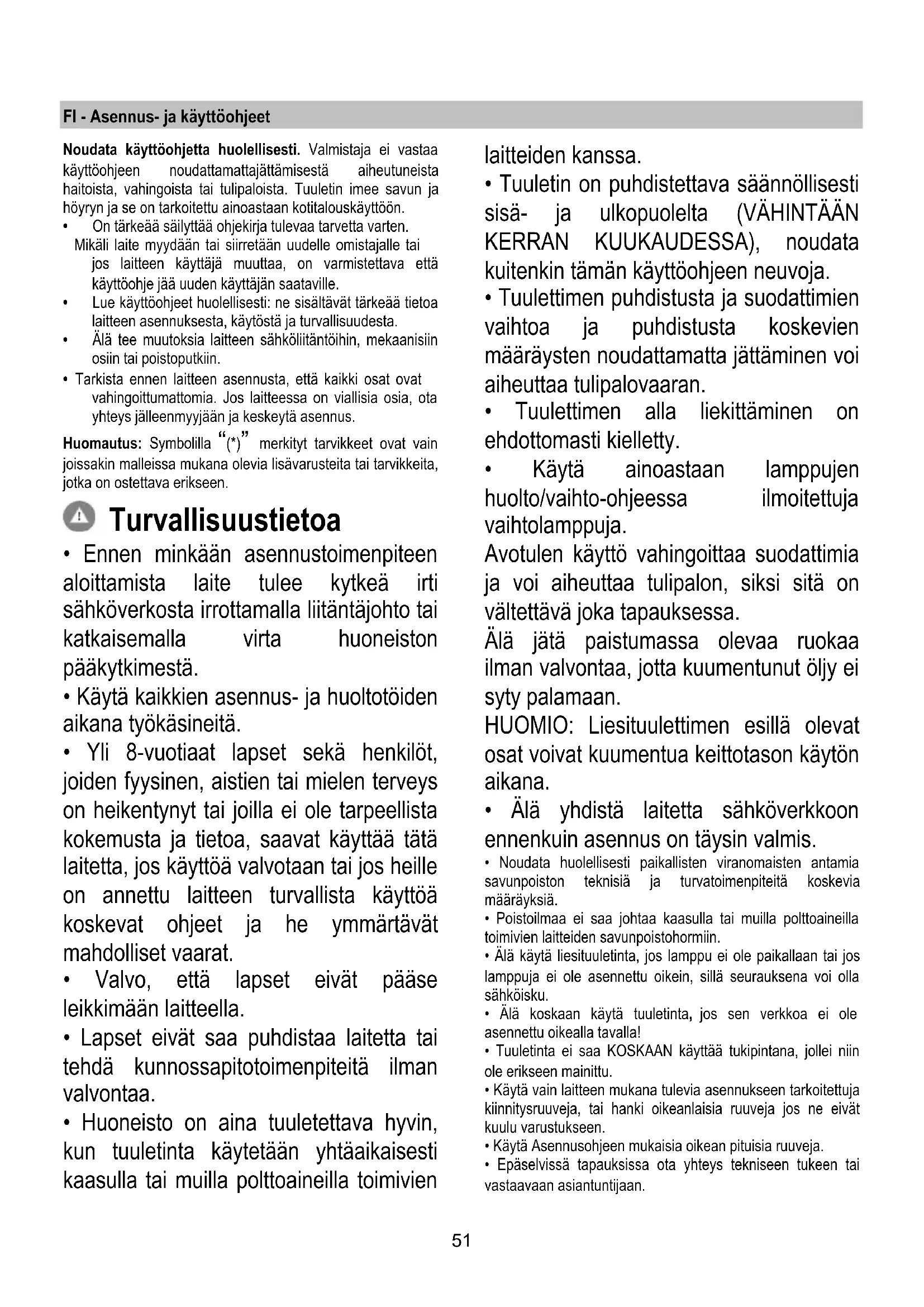

FI - Asennus- ja käyttöohjeet

Noudata käyttöohjetta huolellisesti. Valmistaja ei vastaa käyttöohjeen noudattamatta jättämisestä aiheutuneista haitoista, vahingoista tai tulipaloista. Tuuletin imee savun ja höyryn ja se on tarkoitettu ainoastaan kotitalouskäyttöön.

• On tärkeää säilyttää ohjekirja tulevaa tarvetta varten. Mikäli laite myydään tai siirretään uudelle omistajalle tai jos laitteen käyttäjä vaihtuu, on varmistettava, että käyttöohje jää uuden käyttäjän saataville. Lue käyttöohjeet huolellisesti: ne sisältävät tärkeää tietoa laitteen asennuksesta, käytöstä ja turvallisuudesta.
• Älä tee muutoksia laitteen sähköliitäntöihin, mekaanisiin osiin tai poistoputkiin.
• Tarkista ennen laitteen asennusta, että kaikki osat ovat vahingoittumattomia. Jos laitteessa on viallisia osia, ota yhteys jälleenmyyjään ja keskeytä asennus.

Huomautus: Symbolilla (^*) merkityt tarvikkeet ovat vain joissakin malleissa mukana olevia lisävarusteita tai tarvikkeita, jotka on ostettava erikseen.

Turvallisuustietoa

• Ennen minkään asennustoimenpiteen aloittamista laite tulee kytkeä irti sähköverkosta irrottamalla liitäntäjohto tai katkaisemalla virta huoneiston pääkytkimestä.
• Käytä kaikkien asennus- ja huoltotöiden aikana työkäsineitä.
• Yli 8-vuotiaat lapset sekä henkilöt, joiden fyysinen, aistien tai mielen terveys on heikentynyt tai joilla ei ole tarpeellista kokemusta ja tietoa, saavat käyttää tätä laitetta, jos käyttöä valvotaan tai jos heille on annettu laitteen turvallista käyttöä koskevat ohjeet ja he ymmärtävät mahdolliset vaarat.
• Valvo, että lapset eivät pääse leikkimään laitteella.
• Lapset eivät saa puhdistaa laitetta tai tehdä kunnossapitotoimenpiteitä ilman valvontaa. Huoneisto on aina tuuletettava hyvin, kun tuuletinta käytetään yhtäaikaisesti kaasulla tai muilla polttoaineilla toimivien

laitteiden kanssa.

• Tuuletin on puhdistettava säännöllisesti sisä- ja ulkopuolelta (VÄHINTÄÄN KERRAN KUUKAUDESSA), noudata kuitenkin tämän käyttöohjeen neuvoja.
• Tuulettimen puhdistusta ja suodattimien vaihtoa ja puhdistusta koskevien määräysten noudattamatta jättäminen voi aiheuttaa tulipalovaaran.
• Tuulettimen alla liekittäminen on ehdottomasti kielletty. Käytä ainoastaan lamppujen huolto-/vaihto-ohjeessa ilmoitettuja vaihtolamppuja.

Avotulen käyttö vahingoittaa suodattimia ja voi aiheuttaa tulipalon, siksi sitä on vältettävä joka tapauksessa.

Älä jätä paistumassa olevaa ruokaa ilman valvontaa, jotta kuumentunut öljy ei syty palamaan.

HUOMIO: Liesituulettimen esillä olevat osat voivat kuumentua keittotason käytön aikana.

• Älä yhdistä laitetta sähköverkkoon ennen kuin asennus on täysin valmis.

Noudata huolellisesti paikallisten viranomaisten antamia savunpoiston teknisiä ja turvatoimenpiteitä koskevia määräyksiä. - Poistoilmaa ei saa johtaa kaasulla tai muilla polttoaineilla toimivien laitteiden savunpoistohormiin. - Älä käytä liesituuletinta, jos lamppu ei ole paikallaan tai jos lamppuja ei ole asennettu oikein, sillä seurauksena voi olla sähköisku. - Älä koskaan käytä tuuletinta, jos sen verkkoa ei ole asennettu oikealla tavalla! - Tuuletinta ei saa KOSKAAN käyttää tukipintana, jolle ei ole erikseen mainittu. - Käytä vain laitteen mukana tulevia asennukseen tarkoitettuja kiinnitysruuveja, tai hanki oikeanlaisia ruuveja jos ne eivät kuulu varustukseen. Käytä Asennusohjeen mukaisia oikean pituisia ruuveja. - Epäselvissä tapauksissa ota yhteys tekniseen tukeen tai vastaavaan asiantuntijaan.

VAROITUS!

Kiinnitysruuvien ja -laitteiden ohjeiden vastainen asennus voi vaikuttaa sähköturvallisuuteen. - Älä käytä ohjelmointilaitteen, ajastimen, erillisen kaukosäätimen tai minkä tahansa laitteen kanssa, joka aktivoituu automaattisesti.

Tämä laite on valmistettu EU-direktiivin 2012/19/EC, Waste Electrical and Electronic Equipment (WEEE) mukaisesti. Hävittämällä laitteen asianmukaisesti käyttäjä voi ehkäistä mahdolliset ympäristölle ja ihmisten terveydelle haitalliset seuraukset.

Tuotteesta tai tuoteasiakirjoista löytyvä merkki ilmoittaa, että tuotetta ei saa käsitellä talousjätteenä ja se on toimitettava sähkö- ja elektronisten laitteiden kierrätyspisteeseen. Laite on hävitettävä paikallisten jätteenkäsittelysäännösten mukaisesti. Jos tarvitset lisätietoja laitteen käsittelystä, palautuksesta ja kierrätyksestä, ota yhteys paikalliseen viranomaiseen, jätehuoltoon tai liikkeeseen josta tuote on ostettu.

Laitteisto suunniteltu, testattu ja valmistettu seuraavien standardien mukaisesti:

• Turvallisuus: EN/IEC 60335-1; EN/IEC 60335-2-31, EN/IEC 62233.
• Suorituskyky: EN/IEC 61591; ISO 5167-1; ISO 5167-3; ISO 5168; EN/IEC 60704-1; EN/IEC 60704-2-13; EN/IEC 60704-3; ISO 3741; EN 50564; IEC 62301.
• EMC: EN 55014-1; CISPR 14-1; EN 55014-2; CISPR 14-2; EN/IEC 61000-3-2; EN/IEC 61000-3-3. Suositukset oikeaa käyttöä varten ympäristövaikutusten vähentämiseksi: Kytke liesikupu päälle miniminopeudelle, kun aloitat kypsentämisen, ja pidä sitä päällä muutama minuutti kypsennyksen jälkeen. Nosta nopeutta vain, jos tilassa on runsaasti savua tai höyryä, ja käytä tehostettua nopeutta vain erityistarpeessa. Vaihda aktiivihiilisuodatin, kun haluat säilyttää hyvän hajujenpoistotehokkuuden. Puhdista rasvasuodatin, kun haluat säilyttää hyvän rasvansuodatustehokkuuden. Käytä tässä oppaassa annetun kanavointijärjestelmän maksimiläpimittaa tehokkuuden parantamiseksi ja melun vähentämiseksi.

Käyttö

Tuuletin on tarkoitettu käytettäväksi joko imukupuversiona ulkoisella poistolla tai suodatinversiona sisäilmaa kierrättäen.

Imurimalli

Höyry poistuu ulos liitoslaippaan kiinnitetyn poistoputken kautta.

HUOMIO!

Poistoputki ei kuulu varustukseen ja se on ostettava erikseen. Poistoputken on oltava halkaisijaltaan samankokoinen kuin liitosrengas.

HUOMIO!

Liitä liesituuletin poistoputkiin sekä seinän poistoaukkoihin, joiden halkaisija on yhtä suuri kuin ilman ulostuloaukossa (liitäntälipassa).

! Käytä mahdollisimman lyhyttä putkea. ! Käytä putkea, jossa on mahdollisimman vähän mutkia (max taivutus: 90°). ! Älä tee suuria muutoksia putkiston alueella.

Huomio! Jos tuulettimessa on hiilisuodatin, se on poistettava.

Suodattava malli

Suodatetusta ilmasta poistuu rasva ja pahat hajut ennen kuin se palautuu takaisin huoneistoon. Kun tuuletinta käytetään tässä toimintamallissa, siihen on asennettava aktiivihiili lisäsuodatinjärjestelmä.

Huomio! Jos tuulettimessa ei ole hiilisuodatinta, se on tilattava ja asennettava ennen tuulettimen käyttöä.

Asennus

Lieden keittotason yläpinnan ja keittiön tuulettimen alimman osan välinen minimietäisyys on oltava vähintään 50 cm sähköliesien osalta ja 65 cm kaasu- ja seka liesien osalta. Jos kaasulieden käyttöohjeissa vaaditaan suurempi etäisyys, on se otettava huomioon.

Sähköliitäntä

Verkon jännitteen on oltava sama kuin tuulettimen sisäpuolella olevassa tyyppikilvessä ilmoitettu jännite. Jos laitteessa on pistoke, liitä tuuletin voimassa olevien normien mukaiseen pistorasiaan, joka sijaitsee sellaisessa paikassa, että siihen pääsee käsiksi myös asennuksen jälkeen. Jos laitteessa ei ole pistoketta (suora liitos verkkoon) tai pistoke ei ole sellaisessa paikassa, että siihen pääsee käsiksi myös asennuksen jälkeen, käytä normien mukaista kaksinapaista katkaisijaa, jolla varmistetaan, että laite saadaan kokonaan irti sähköverkosta, jos ylijännite luokka on III, asennussääntöjen mukaisesti.

HUOMIO!

Tarkista aina, että verkkokaapeli on asennettu oikealla tavalla ennen kuin yhdistät tuulettimen sähköverkkoon ja tarkistat, että se toimii oikein.

Tuulettimessa on erityinen sähköjohto; jos johto rikkoutuu, pyydä uusi johto tekniseltä tuelta.

Asennus

Ennen asennuksen aloittamista:

Tarkista, että hankittu laite mahtuu sille varattuun paikkaan. - Irrota aktiivihiilisuodatin/aktiivihiilisuodattimet, jos ne kuuluvat varustukseen (katso myös niitä koskeva kappale). Se/ne asennetaan vain, jos tuuletinta halutaan käyttää suodatinversiona. Tarkista, että tuulettimen sisällä ei ole (kuljetuksesta

johtuen) pakkausmateriaalia (esimerkiksi ruuveja, takuupapereita tms. sisältäviä kirjekuoria). Jos sellaisia on, ota ne pois ja säilytä.

Tämän tyyppinen liesituuletin tulee upottaa seinäkaappiin tai muuhun tukeen.

Toiminta

Liesituuletin on varustettu ohjauspaneelilla, josta voidaan säätää imun nopeuksia ja kytkeä valo, joka valaisee keittotasoa.

a. ON/OFF valokatkaisija b. OFF katkaisija/nopeus 1 c. Nopeuden 2 valitsin d. Nopeuden 3 valitsin

Huolto

Puhdistus

Puhdistusta varten käytä yksinomaan neutraaleihin

pesuaineisiin kostutettua liinaa. Älä käytä

puhdistuksessa työkaluja tai välineitä!

Vältä hankaavien tuotteiden käyttöä. Älä käytä

alkoholia!

Rasvasuodatin

Kuva 10-21

Se pidättää ruoanlaitosta syntyvät rasvahiukkaset.

Rasvasuodatin on puhdistettava kerran kuukaudessa miedolla pesuaineella, käsin tai astianpesukoneessa alhaisella lämpötilalla ja lyhyellä pesuohjelmalla.

Metallinen rasvasuodatin voi haalistua astianpesukoneessa, mutta tämä ei vaikuta sen suodatustehoon millään tavalla.

Rasvasuodatin irrotetaan vetämällä jousikahvasta.

Hiilisuodatin (ainoastaan suodatinversiossa) Kuva 20

Imee ruoanlaitosta aiheutuvat epämiellyttävät hajut.

Hiilisuodattimen kyllästys tapahtuu pidemmän käytön jälkeen riippuen keittiötyypistä ja rasvasuodattimen puhdistustiheydestä. Joka tapauksessa suodatin on vaihdettava vähintään neljän kuukauden välein.

Sitä ei voi pestä eikä käyttää uudestaan.

Irrota rasvasuodatin.

Aseta hiilisuodatin molemmille puolille ja kiinnitä se tuulettimeen.

Laita rasvasuodatin takaisin paikalleen.

Lamppujen vaihto

Irrota laite sähköverkosta.

Huomio! Tarkista, että lamput eivät ole kuumia ennen kuin kosket niihin.

Poista kokonaan ulosvedettävä laatikko.

Irrota suodatinverkko, jotta pääset käsiksi lamppuihin.

Ota palanut lamppu pois ja vaihda se uuteen (ks. alla oleva taulukko):

Lamppu	Teho (W)		Kanta
	3		E14
Jännite (V) Koko (mm)
230		55 (Valopisteen pituus)
Koodi ILCOSD (IEC 61231 mukaisesti)
DRGSB/C/UB-3/27/1B-230-E14-55

Laita suodatinverkko takaisin paikalleen.

Jos valaistus ei toimi, tarkista, että lamput on asennettu oikein paikoilleen ennen kuin otat yhteyttä tekniseen tukeen.
