Tip produs	Hotă de bucătărie aspirantă/filtrantă
Marcă	ELICA
Model	ELITE 14 PRF0098879A
Alimentare electrică	230 V ~
Putere de iluminare	3 W (soclu E14)
Număr de viteze	3
Tip de comandă	Întrerupătoare mecanice
Tip filtru antigrăsime	Metalic, lavabil
Curățare filtru antigrăsime	O dată pe lună, manual sau mașina de spălat vase
Tip filtru de cărbune	Activ, înlocuire la fiecare 4 luni
Versiune de utilizare	Aspirantă sau filtrantă (în funcție de montaj)
Distanța minimă de siguranță	50 cm (electric) / 65 cm (gaz)
Utilizare prevăzută	Menajeră și similare
Instrucțiuni de siguranță	Deconectați înainte de întreținere; nu utilizați fără filtre
Cod lampă ILCOSD	DRGSB/C/UB-3/27/1B-230-E14-55

Întrebări frecvente - ELITE 14 PRF0098879A ELICA

Care este distanța minimă între hotă și plita de gătit?

Distanța minimă este de 50 cm pentru plitele electrice și 65 cm pentru plitele pe gaz sau mixte. Respectați cu strictețe aceste distanțe din motive de siguranță.

Cum se instalează hota în versiunea aspirantă?

În versiunea aspirantă, vaporii sunt evacuați în exterior printr-un conduct fixat pe flanșa de racord. Tubul de evacuare nu este furnizat; trebuie să cumpărați unul cu același diametru ca flanșa. Dacă hota este echipată cu un filtru de cărbune, acesta trebuie îndepărtat.

Cum se curăță filtrul antigrăsime?

Filtrul metalic antigrăsime se curăță o dată pe lună cu detergenți neagresivi, manual sau în mașina de spălat vase la temperatură scăzută și ciclu rapid. Spălarea în mașina de vase poate provoca decolorarea, dar nu afectează performanța.

Când trebuie înlocuit filtrul de cărbune?

Filtrul de cărbune activ trebuie înlocuit la maximum 4 luni. Nu poate fi curățat sau regenerat. Saturația depinde de frecvența utilizării și de regularitatea curățării filtrului de grăsime.

Ce lampă se folosește pentru înlocuirea iluminării?

Folosiți un bec de 3 W cu soclu E14, tensiune 230 V, dimensiuni 55 mm lungime. Codul ILCOSD este DRGSB/C/UB-3/27/1B-230-E14-55.

Poate fi folosită hota fără filtrul antigrăsime?

Nu, hota nu trebuie niciodată utilizată fără grila (filtrul antigrăsime) montată corect. Aceasta prezintă risc de incendiu și șoc electric.

Ce fac dacă iluminarea nu funcționează?

Verificați mai întâi dacă lămpile sunt introduse corect în locașul lor. Dacă problema persistă, contactați serviciul de asistență.

Hota este potrivită pentru utilizare profesională?

Acest aparat este destinat utilizării menajere și similare (colțuri de bucătărie pentru personal, ferme, hoteluri etc.). Nu este conceput pentru uz industrial.

Cum se deconectează hota înainte de întreținere?

Înainte de orice operațiune de curățare sau întreținere, deconectați alimentarea electrică scoțând ștecherul sau întrerupând întrerupătorul general. Purtați mănuși de lucru.

Care sunt precauțiile de luat la prăjire?

Prăjirea trebuie făcută cu grijă pentru a evita ca uleiul supraîncălzit să ia foc. Nu flambați niciodată alimente sub hotă și nu folosiți flacără deschisă.

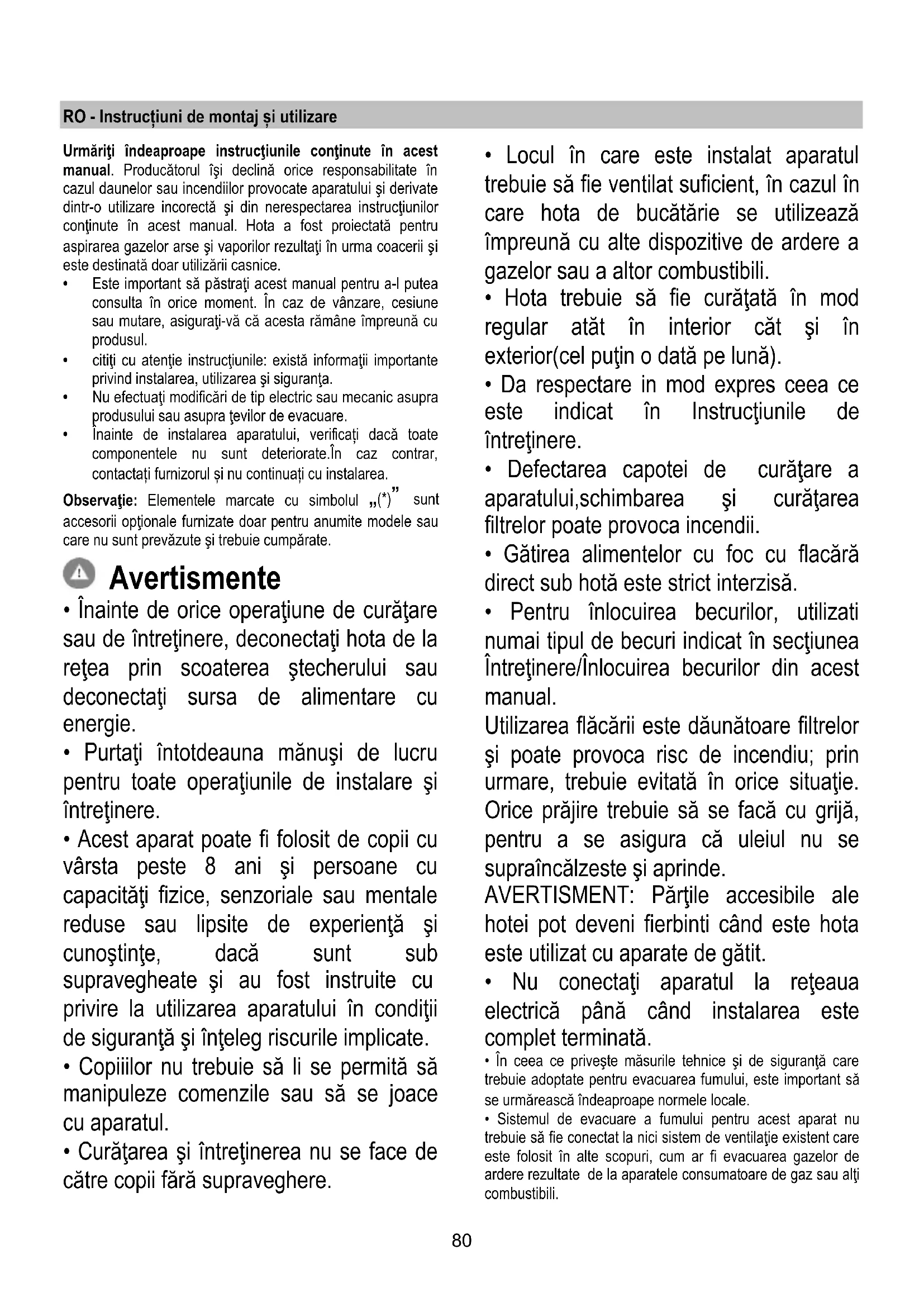

MANUAL DE UTILIZARE ELITE 14 PRF0098879A ELICA

Urmarii indeaprope instruunile continute in acest manual. Producatorul i si declina orice responsabilitate in cazul daunelor Sau incendiilor provocate aparatului si derivate dintr-outilizare incorecta si din nerespectarea instructiunilor continute in acest manual.Hota a fost proiectata pentru aspiraregazelarse si vaporilor rezultati in urma coaceri si este destinata doarutilizarii casnice.

• Este importante să păstrați acest manual pentru a-l putea consulta în orice moment.În caz de vânzare, cesiune sau mutare, asigurați-vă că acesta rămâne impreună cu produsul.
• cititi cu atentie instruţiunile: există informații importante privind instalarea, Utilizareași siguranta.
• Nu efectuati modificari de tip electric sau mecanic asupra produsului sau asupra tevilor de evacuare.
• Inainte de instalarea aparatului, verificazioni dacă toate componentele nu sunt deteriorate. In caz contrar, contactati furnizorul si nu continuati cu instalare.

Observatie: Elementele marcate cu simbolul (^*) sunt accesorii optionale furnizate doar pentru anumite modele sae care nu sunt prevazute si trebuie cumparaTE.

Avertissement

• Inainte de orice operatiune de curatare sau de intreinere, deconnectati hota de la retea prin scoaterea stecherului sau deconnectati sursa de alimentare cu energia.
• Purtaţi intotdeauna manusi de lucru pentru toate operatiunile de instalareși intreținere.
• Acest aparat poate fi folosit de copii cu vársta peste 8 aniși persone cu capacitate fizice, senzoriale sau mentaler reduse sau lipsite de experiţăși cunostinte, dacă sunt sub supravegheateși au fost instruite cu privire la Utilizarea aparatului în condiţii de sigurantași inteleg riscurile implicate.
• Copiilor nu trebuie să li se permita să manipuleze comenzile sa să se joace cu aparatul.

• Curățareași intreținerea nu se face de către copii fara supraveghere.

• Locul in care este instalat aparatul trebuie sa fie ventilat suficient, in cazul in care hota de bucătărie se utilizează impreună cu alte dispositive de ardere a gazelor sau a altercombustibili.

• Hota trebuie să fie curățata in mod regular atăt in interior CAT si in exterior (cel putin o data pe lună).
• Da respectare in mod expres ceea ce este indicat in Instruetiunile de intretinere.
  Defectarea capotei de curatae a aparatului, schimbarea si curataea filtrelor poate provoca incendii.
• Gātirea alimentelor cu foc cu flacára direct sub hotă este strict interzisa.
• Pentru inlocuirea becurilor, utilizati numai tipul de becuri indicat in seciunea Intretinere/Inlocuirea becurilor din acest manual.

Utilizarea flacarii este daunatoare filtrelor si poate provoca risc de incendiu; prin urmare, trebuie evitată in orice situatie. Orice prajire trebuie sa se facă cu grijă, pentru a se asigura ca uleiul nu se supraicalzeste si aprinde.

AVERTISMENT: Pârtile accesible ale hotei pot deveni fierbinti când este hota este utilizesc u aparate de gâtit.

• Nu conectaţi aparatul la rețeaua electrică până când instalarea este complet terminata.
• In ceea ce priveste masurile tehnice si de siguranta caret trebuie adoptate pentru evacuarea fumului, este importante să se urmăreasca indeaprope normele locale.

• Sistemul de evacuare a fumului pentru acest aparat nu trebuie sa fie conectat la nici sistemas de ventilatie existent care, este folosit in alte scopuri, cum ar fi evacuarea gazelor de ardere rezultate de la aparatele consumatoare de gaz sau alte combustibili.

• Nu folosiţi si nu lăsati hota fāră bec montat corect din cauza riscului de electrocutare.

• Nu folositi niciodata hota fara ca aceasta sa aibă grilele montate in mod eficient.
• Hota nu trebuie'utilizata NICIODATA ca suprafata de sprijin dacă acest lucru nu este precizat in mod expres.
• Folosiţi numai Šuruburile de fixare furnizate impreună cu produsul pentru instalare sau, în cazul în care nu sunt incluse, achizionati tipul corespunțător de Šuruburi.
• Use the correct length for the screws which are identified in the Installation Guide.
• In caz de incertitudine, consulati un centru de asistenta service autorizat sau o persona cu calificare corespunzatoare.

ATENTIE!

• Neinstalarea Šuruburilor sau a disponitivul de fixare in conformitate cu aceste instructiuni poate duce la pericolelor de natura electrica.
• Nu utilizati cu un programator, timer, o telecomandă separata sau orice alt dispositiv care este activat automat.

Acest aparat este marcat in conformitate cu Direciva Europeana 2012/19/EC referitoare la Deşeurile de Echipament Electric Şi Electronic (WEEE).

Asigurându-va ca acest produs este eliminat in mod corect, contribui la prevenirea potenjialelor consecinte negative asupra mediului inconjurator si sanataii personelor, consecunte care ar putea fi provocate de aruncarea necorespunzatoare la gunoi a acestui produs.

Simbolul de pe produs, sau de pe documentele care insolesc produsul, indica faptul ca acesta nu poate fi aruncat impreunacu deseurile menajere. Trebuie predat la punctul de colectare corespunzator, pentru reciclarea echipamentului electric si electronic.

Aruncarea la gunoi a aparatului trebuie făcută in conformitate cu normeile locale pentru eliminarea deşeurilor.

Pentru informatii mai detaliate privind eliminarea, valorificarea si reciclarea acestui produs, va rugam sa contacta administraia locala, serviciul de eliminare a deseurilor menajere Sau magazinul de unde ati cmparat produsul.

Aparat projetat, testat i fabricat in conformitate cu:

• Siguranta: EN/IEC 60335-1; EN/IEC 60335-2-31, EN/IEC 62233.
• Randament: EN/IEC 61591; ISO 5167-1; ISO 5167-3; ISO 5168; EN/IEC 60704-1; EN/IEC 60704-2-13; EN/IEC 60704-3; ISO 3741; EN 50564; IEC 62301.
  EMC: EN 55014-1; CISPR 14-1; EN 55014-2; CISPR 14-2; EN/IEC 61000-3-2; EN/IEC 61000-3-3.

Recomandari pentru outilizare corespunzafoare in scopul reducerii impactului asupra mediului: Cand incepeti sa gati, pornti hota la viteza minima si lasati-o sa fonctioneze timc cateva minute dupa ce a terminat de gati. Mari tiveza in cazul cantitatior mari de fum Sau vapori si utilizati viteza/ele

sporità/e doar in cazuri extreme. Inlocuiţi filtrul/ele de carbon, atunci cánd este NEEDar, pentru a mentine o efficienţă optimă de reducere a mirosului. Curataţi filtrul/ele de grăsime, atunci cánd este NEEDar, pentru a mentine o efficienţă optimă a filtrului. Utilizati diametrul maxim al systemului de conducţe indicat încest manual pentru a optimiza efficienţăși pentru a reduce la minimum nivalul de zgomot.

Utilizarea

Hota a fost realizata pentru a fi'utilizata in versiunea aspirantă cu evacuire externă Sau in versiunea filtrantă cu ricisml intern.

Versiunea aspirare

Vaporii sunt evacuati caret exterior prin intermediul unui tub de evacuare fixat la flanza de racord.

ATENTIE!

Tubul de evacuare nu se furnizează din dotare; acesta trebuie achizitionat.

Diametrul tubului de evacuare trebuie sã fie echivalent cu diametrul inelului de conexiune.

ATENTIE!

Dacă hota este prevăzută cu filtré de carbon, acestea trebuie să fie scoase.

Racordaì hota la caburile sì orificiile de evacuare prin perete cu diamétru egal cu iesirea aerului (flansa de record).

! Folosiţu tub de lungime minimă indispensableabila.
! Folosiţ un tub cu un număr caz mai mic de curbe posibil (unghiul maxim al curbei: 90^ ).
! Evitati schimbarile drasticice de sectiune ale tubului.

Atentie! Daca hota este prevazutcu filtru de carbune, acesta trebuie scos.

Versiunea cu filtrare

Aerul aspirat va fi degresat Şi dezodorizat inainte de a fi reorientat in camera. Pouru a utilizes hota in această versiune este besoin sa instalati un system de filtrare suplementar pe bază de carbon activ.

Atentie! Daca hota nu este prevazuta cu filtru de carbune, trebuie sa-i facei comanda si sa-l instalati inainte de a utilizes hota.

Instalarea

Distanta minimă intre suprafata suportului recipientelor pe disposizitivul de gâtit Şi partea de jos a hotel nu trebuie să fie mai mica de 50cm in cazul masinilor de gâtit electrice, Şi de 65cm in cazul masinilor de gâtit cu gaz sau mixte.

Dacă instructiunile disposizitivului de gătit cu gaz specifică o distanța mai mare, este necessar să tineti cont de aceasta.

Conexarea Electrica

Tensiunea din retea trebuie sa coresponda cu tensiunea la care se refera eticheta situata in interiorul hotei. Daca este

prevazutá cu stecher conectà hota la o prizá conform cu normele in vigoare, poziptionata intr-o zona accesibla si dupa instalare. Dacá nu este prevazutá cu stecher (conexiunea este direct la retea) sau stecherul nu este poziptionat intr-o zona accesibla si dupa instalare, aplicati un intrerupator bipolar la normá care sá asigure deconnectarea completá de la retea in condiţile categorie de supratensiune lll, conform regulilor de instalare.

ATENTIE!

inainte de a efectua connectarea circuitului hotei la alimentataia din retea si de a verifica fonctionarea corecta, controli totideauna dacă cablul a fost montat in mod corect.

Hota este prevazutá cu un cablu de alimentare special; in cazul deteriorarii acestuia, apelàti la serviciul de asistenta tehnica.

Montarea

Informati preliminare pentru instalare:

• Verificazioni ca produsul cumparat s'a fie de dimensione si volum adept zonei de instalare alese.
• Scoateş filtrul/filtrele de carbun activ dacă sunt furnizate (a seVEDea paragraful relativ). Acesta/aceste vor fi instalate numai dacă se utilizează hota in versiunea filtranta.
• Verificati ca in interiorul hotei să nu fie (pentru motive de transport) materiale de echipament (de exemplu: pungi cu Šuruburi, guarantia etc.), eventual să le scoateş i să le păstrati.

Acest tip de hotă trebuie să fie montat sub un dulap de bucătărie sau sub un alt suport.

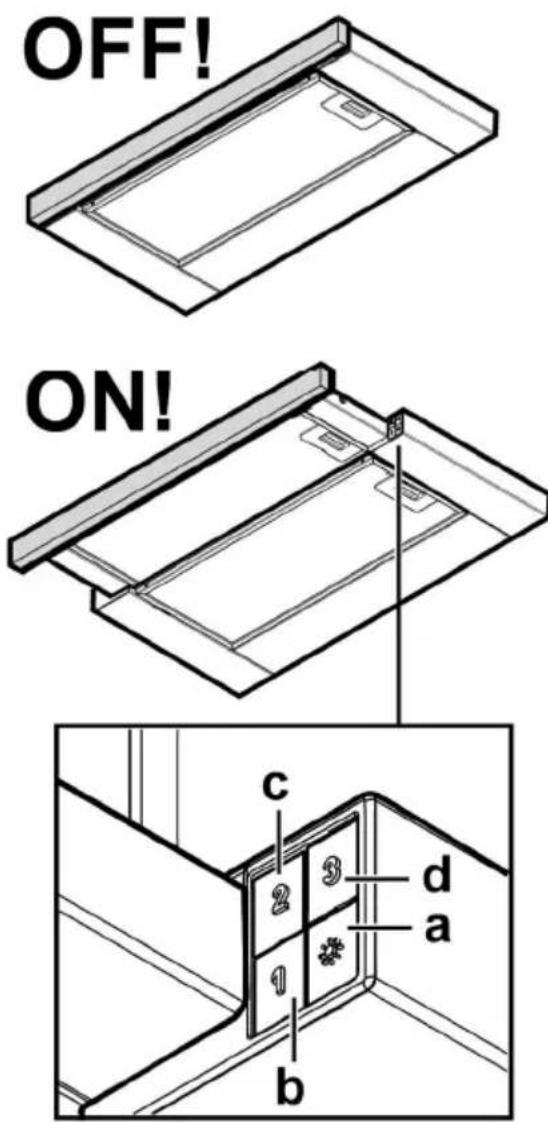

Functionarea

Hota este dotata cu un panou de comanda, de la care se modifica viteza de aspiratie si se declanseaza aprinderea becurilor pentru iluminarea blatului de aragaz.

a. Intrerupator lumini ON/OFF.
b. Intrerupator OFF/viteza 1
c. Selectare rapida 2
d. Selectare rapida 3

Intretinerea

Curataea

Pentru curatare folosi un material imbibat cu detergenti lichizi neutri. NU UTILIZATI UNELTE SAU INSTRUMENTE PENTRU CURATARE! Evitati folosirea produselor pe bazá de abrazivi NU FOLOSITI ALCOOL!

Filtru anti-grasimi

Fig. 10-21

Captează particulele de grăsime care apar in timpul pregătirii alimentelor.

Trebuie curătat o data pe luna cu detergenti neabrazivi, manual sau utilizand masina de spalat vase, la temperaturi scăzute si folosind un program scurt.

Filtrul metallic anti-grasimi, spalat cu masina de spalat vase se poate decolora, dar nu-si va pierde criteristicile de filtrare.

Pentru demontarea filtrului trajei manerul de prindere cu resort.

Filtru de carbune (numai pentru versiunea filtranta)

Fig. 20

Retine mirosurile neplacute, derivate in urma procesului de coacere.

Saturația filtrului de carbune depinde de folosirea mai mult sau mai putin prelungită a tipului de masina de gătit precumși de curățarea regulară a filtrului pentru grăsime. In orice caz, cartusul filtrului trebuie inlocuit cel mult la ficare patru luni.

NU-I spalati tau refolosiit

Scoatei filtrle anti-grasimi.

Aplicati un filtru cu carbune pe ficare latura si fixati-I la hota.

Puneti la loc filtrul anti-grasimi.

Inlocuirea becurilor

Deconectati hota de la reteaua electrica.

Atentie! Inainte de a atinge becurile, asigurai-va cau au o temperatura ridicata.

Extragei complet tertarul detasabil

Scoateti grila de aspirare pentru a accede la locasul becurilor.

Scoateş becul deteriorat Şiınlocui-1 cu unul nou (consultatu tabelul de mai jos):

Bec Putere (W)		Soclu tip
3		E14
Voltaj (V)	Dimensiune (mm)
230	55 (Lungime Centru Luminos)
Cod ILCOS D (conform IEC 61231)
DRGSB/C/UB-3/27/1B-230-E14-55

Montaia loc grilajul.

Dacă plafoniera nu se aprinde, controăi dacă ati introdus bine becurile inainte de a chema Asistenta tehnica.
