Toote tüüp	Imav/filtreeriv köögikubu
Kaubamärk	ELICA
Mudel	ELITE 14 PRF0098879A
Toitepinge	230 V ~
Valgustuse võimsus	3 W (pesa E14)
Kiiruste arv	3
Juhtimise tüüp	Mehaanilised lülitid
Rasvafiltri tüüp	Metallist, pestav
Rasvafiltri puhastamine	Kord kuus, käsitsi või nõudepesumasinas
Söefiltri tüüp	Aktiivne, vahetus iga 4 kuu tagant
Kasutusviis	Imav või filtreeriv (vastavalt paigaldusele)
Minimaalne ohutuskaugus	50 cm (elekter) / 65 cm (gaas)
Sihtotstarve	Kodune ja sarnane
Ohutusjuhised	Enne hooldust ühendage lahti; ärge kasutage ilma filtriteta
Lambi ILCOSD kood	DRGSB/C/UB-3/27/1B-230-E14-55

Korduma kippuvad küsimused - ELITE 14 PRF0098879A ELICA

Kui suur on minimaalne kaugus õhupuhasti ja pliidiplaadi vahel?

Minimaalne kaugus on 50 cm elektripliitide puhul ja 65 cm gaasi- või segaküttega pliitide puhul. Järgige neid vahemaid ohutuse tagamiseks.

Kuidas paigaldada õhupuhasti imemisrežiimis?

Imemisrežiimis juhitakse aurud välja läbi ühendusääriku külge kinnitatud kanali. Väljalasketoru ei ole kaasas; peate ostma sama läbimõõduga toru nagu äärik. Kui õhupuhastil on söefilter, tuleb see eemaldada.

Kuidas puhastada rasvafiltrit?

Metallist rasvafiltrit puhastatakse kord kuus mitteagressiivsete pesuvahenditega, käsitsi või nõudepesumasinas madalal temperatuuril ja kiirel tsüklil. Nõudepesumasinas pesemine võib põhjustada värvimuutust, kuid ei mõjuta jõudlust.

Millal tuleks söefiltrit vahetada?

Aktiivsöefiltrit tuleb vahetada maksimaalselt iga 4 kuu järel. Seda ei saa puhastada ega taastada. Küllastumine sõltub kasutussagedusest ja rasvafiltri puhastamise regulaarsusest.

Millist lampi kasutada valgustuse asendamiseks?

Kasutage 3 W lambipirni pesaga E14, pinge 230 V, pikkus 55 mm. ILCOSD kood on DRGSB/C/UB-3/27/1B-230-E14-55.

Kas õhupuhastit võib kasutada ilma rasvafiltrita?

Ei, õhupuhastit ei tohi kunagi kasutada ilma korralikult paigaldatud võreta (rasvafilter). See kujutab tule- ja elektrilöögiohtu.

Mida teha, kui valgustus ei tööta?

Kontrollige esmalt, et lambid on korralikult pesas. Kui probleem püsib, võtke ühendust müügijärgse teenindusega.

Kas õhupuhasti sobib professionaalseks kasutamiseks?

See seade on ette nähtud koduseks ja sarnaseks kasutamiseks (personaliköögid, talud, hotellid jne). See ei ole mõeldud tööstuslikuks kasutamiseks.

Kuidas ühendada õhupuhasti hoolduseks lahti?

Enne puhastus- või hooldustöid ühendage toiteallikas lahti, tõmmates pistikut välja või lülitades pealüliti välja. Kandke töökindaid.

Milliseid ettevaatusabinõusid tuleb võtta praadimisel?

Praadimine peab toimuma ettevaatlikult, et vältida ülekuumenenud õli süttimist. Ärge kunagi flambeerige toitu õhupuhasti all ja ärge kasutage lahtist leeki.

KASUTUSJUHEND ELITE 14 PRF0098879A ELICA

ET Paigaldus- ja kasutusjuhend

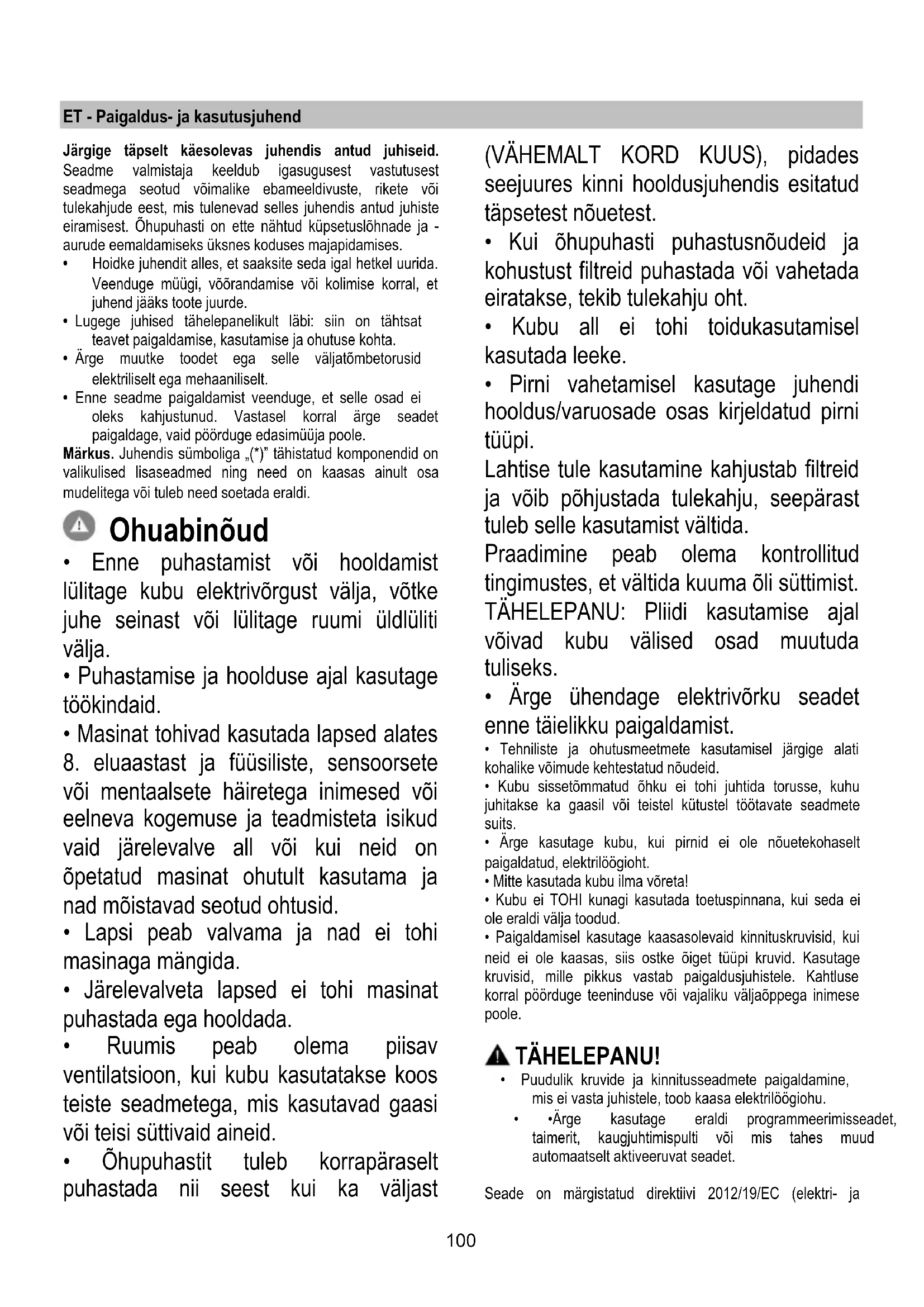

ET - Paigaldus- ja kasutusjuhend

Järgige täpselt käesolevas juhendis antud juhiseid. Seadme valmistaja keeldub igasugusest vastutusest seadmega seotud võimalike ebameeldivuste, rikete või tulekahjude eest, mis tulenevad selles juhendis antud juhiste eiramisest. Õhupuhasti on ette nähtud küpsetuslõhnade ja -aurude eemaldamiseks üksnes koduses majapidamises.

• Hoidke juhendit alles, et saaksite seda igal hetkel uurida. Veenduge ka müügi või kolimise korral, et juhend jääks toote juurde. Lugege juhised tähelepanelikult läbi: siin on tähtsat teavet paigaldamise, kasutamise ja ohutuse kohta.
• Ärge muutke toodet ega selle väljatõmbetorusid elektriliselt ega mehaaniliselt.
• Enne seadme paigaldamist veenduge, et selle osad ei oleks kahjustunud. Vastasel korral ärge seadet paigaldage, vaid pöörduge edasimüüja poole.

Märkus. Juhendis sümboliga (^*) tähistatud komponendid on valikulised lisaseadmed ning need on kaasas ainult osa mudelitega või tuleb need soetada eraldi.

Ohuabinõud

• Enne puhastamist või hooldamist lülitage kubu elektrivõrgust välja, võtke juhe seinast või lülitage ruumi üldlüliti välja.
• Puhastamise ja hoolduse ajal kasutage töökindaid.
• Masinat tohivad kasutada lapsed alates 8. eluaastast ja füüsiliste, sensoorsete või mentaalsete häiretega inimesed või eelneva kogemuse ja teadmisteta isikud vaid järelevalve all või kui neid on õpetatud masinat ohutult kasutama ja nad mõistavad seotud ohtusid.
• Lapsi peab valvama ja nad ei tohi masinaga mängida.
• Järelevalveta lapsed ei tohi masinat puhastada ega hooldada.
• Ruumis peab olema piisav ventilatsioon, kui kubu kasutatakse koos teiste seadmetega, mis kasutavad gaasi või teisi süttivaid aineid.
• Õhupuhastit tuleb korrapäraselt puhastada nii seest kui ka väljast

(VÄHEMALT KORD KUUS), pidades seejuures kinni hooldusjuhendis esitatud täpsetest nõuetest.

Kui ohupuhasti puhastusnõudeid ja kohustust filtreid puhastada või vahetada eiratakse, tekib tulekahju oht. Kubu all ei tohi toidukasutamisel kasutada leeke. - Pirni vahetamisel kasutage juhendi hooldus/varuosade osas kirjeldatud pirni tüüpi.

Lahtise tule kasutamine kahjustab filtreid ja võib põhjustada tulekahju, seepärast tuleb selle kasutamist vältida.

Praadimine peab toimuma kontrollitud tingimustes, et vältida kuuma õli süttimist. TÄHELEPANU: Pliidi kasutamise ajal võivad kubu välised osad muutuda tuliseks.

• Ärge ühendage elektrivõrku seadet enne täielikku paigaldamist.
• Tehniliste ja ohutusmeetmete kasutamisel järgige alati kohalike võimude kehtestatud nõudeid. Kubusse imetud õhku ei tohi juhtida torusse, kuhu juhitakse ka gaasil või muudel kütustel töötavate seadmete suitsu.
• Ärge kasutage kubu, kui pirnid ei ole nõuetekohaselt paigaldatud, elektrilöögioht.
• Mitte kasutada kubu ilma võreta!
• Kubu ei TOHI kunagi kasutada toetuspinnana, kui seda ei ole eraldi välja toodud.
• Paigaldamisel kasutage kaasasolevaid kinnituskruvisid, kui neid ei ole kaasas, siis ostke õiget tüüpi kruvid. Kasutage kruvisid, mille pikkus vastab paigaldusjuhistele. Kahtluse korral pöörduge teeninduse või vajaliku väljaõppega inimese poole.

TÄHELEPANU!

• Puudulik kruvide ja kinnitusseadmete paigaldamine, mis ei vasta juhistele, toob kaasa elektrilöögiohu.
• Ärge kasutage eraldi programmeerimisseadet, taimerit, kaugjuhtimispulti või mis tahes muud automaatselt aktiveeruvat seadet.

Seade on märgistatud direktiivi 2012/19/EC (elektri- ja

elektroonikaseadmete jäätmete kohta) (Waste Electrical and Electronic Equipment, WEEE) kohaselt. Kui hoolitsete selle eest, et see toode kõrvaldatakse kasutusest õigesti, aitate vältida võimalikke negatiivseid tagajärgi keskkonnale ja tervisele.

Sümbol tootel või sellega kaasas olevates dokumentides näitab, et toodet ei tohi käidelda nagu olmejäätmeid, vaid see tuleb anda elektri- ja elektroonikaseadmete jäätmete vastuvõtupunkti, kust see läheb taaskasutusse. Järgige kohalikke jäätmete kõrvaldamise alaseid õigusnorme. Lisateabe saamiseks selle toote käitlemise, taaskasutamise ja ringlussevõtu kohta võtke ühendust vastava kohaliku asutusega, olmejäätmete kogumise ettevõttega või selle firmaga, kelle käest te toote ostsite.

Seade on välja töötatud, testitud ja toodetud vastavalt:

• Ohutus: EN/IEC 60335-1; EN/IEC 60335-2-31, EN/IEC 62233.
• Jõudlus: EN/IEC 61591; ISO 5167-1; ISO 5167-3; ISO 5168; EN/IEC 60704-1; EN/IEC 60704-2-13; EN/IEC 60704-3; ISO 3741; EN 50564; IEC 62301.
• Elektromagnetiline ühilduvus: EMC: EN 55014-1; CISPR 14-1; EN 55014-2; CISPR 14-2; EN/IEC 61000-3-2; EN/IEC 61000-3-3.

Soovitused keskkonnamõjude vähendamiseks kasutamise ajal:

Lülita õhupuhasti minimaalkiirusel sisse kohe, kui oled hakanud süüa valmistama, ning lase sel töötada paar minutit pärast toidu valmimist. Suurenda töökiirust vaid suure suitsu või auru korral ning kasuta intensiivrežiimi ainult hädavajaduse korral. Vaheta vajaduse tekkides välja söefiltrid, et tagada piisav lõhnaeemaldus. Puhasta vajaduse tekkides rasvafiltrid, et tagada piisav rasva eemaldus. Kasuta juhendis näidatud maksimaalset õhuärajuhtimisava, et optimeerida tõhusust ja vähendada müra.

Kasutamine

Õhupuhasti on valmistatud nii, et seda saaks kasutada nii väljatõmberežiimis kui ka õhku filtreeriva toasiseses tsirkulatsioonirežiimis.

Aur viiakse välja ühendusääriku külge kinnitatud väljatõmbetoru abil.

TÄHELEPANU!

Väljatõmbetoru ei kuulu komplekti ja tuleb ise osta. Väljatõmbetoru läbimõõt peab olema sama suur kui ühendusääriku oma.

TÄHELEPANU!

Kui õhupuhastil on söefiltrid, tuleb need eemaldada. Ühendage õhupuhasti väljatõmbetorude ja seinal asuvate

väljalaskeavadega, mille läbimõõt on võrdne õhupuhasti väljalaskeava (ühendusääriku) omaga.

Kasutage minimaalse vajaliku pikkusega toru. Kasutage võimalikult väheste põlvedega toru (torupõlve maksimaalne nurk: 90°). Vältige toru ristlõike olulist muutumist.

Tähelepanu! Kui õhupuhastile on paigaldatud söefilter, tuleb see eemaldada.

Filtersüsteem

Väljatõmmatud õhk puhastatakse rasvast ja lõhnastatakse, enne kui see tagasi siseruumidesse juhitakse. Sellel režiimil kasutamiseks tuleb paigaldada täiendav aktiivsöega filtreerimissüsteem.

Tähelepanu! Kui õhupuhastil söefilter puudub, tellige ja paigaldage see enne seadme kasutuselevõttu.

Paigaldamine

Minimaalne vahekaugus pliidi pinna ja õhupuhasti alumise ääre vahel ei tohi elektripliidi puhul olla väiksem kui 50 cm ning gaasi- või kombineeritud pliidi puhul väiksem kui 65 cm.

Kui gaasipliidi paigaldusjuhendis nõutakse suuremat vahekaugust, tuleb seda arvesse võtta.

Elektrühendus

Võrgupinge peab vastama õhupuhasti sees asuval andmesildil toodud pingele. Kui õhupuhastil on pistik, ühendage see kehtivatele eeskirjadele vastavasse pistikupessa, mis asub ka pärast õhupuhasti paigaldamist ligipääsetavas kohas. Kui õhupuhastil pistikut ei ole (puhasti on otse võrku ühendatud) või kui pistik ei asu kohas, mis jääks ka pärast õhupuhasti paigaldamist ligipääsetavaks, paigaldage nõuetekohane kahepooluseline lüliti, mis kindlustaks vastavalt paigalduseeskirjadele III kategooria liigpinge korral täieliku eraldamise vooluvõrgust.

TÄHELEPANU!

Enne kui lülitate õhupuhasti uuesti elektrivõrku ja kontrollite, kas see töötab korralikult, kontrollige alati, kas võrgukaabel on korralikult monteeritud.

Õhupuhastil on spetsiaalne toitekaabel; kui kaabel on kannatada saanud, pöörduge tehnabi poole.

Paigaldamine

Enne paigaldamise algust:

• Kontrollige, kas ostetud toote mõõdud sobivad varem väljavalitud paigalduspiirkonna mõõtudega.
• Eemaldage aktiivsöefilter/-filtrid, kui seade on nendega varustatud (vt ka vastavat punkti). See/need pannakse tagasi ainult siis, kui õhupuhastit tahetakse kasutada filtreerival režiimil.
• Kontrollige, ega õhupuhasti sees ei ole (transportimise ajal sinna sattunud) seadme juurde kuuluvaid esemeid (nt kruvidega ümbrikke, garantiidokumente jms). Kui on, siis võtke need välja ja hoidke alles.

Seda tüüpi õhupuhasti tuleb paigutada seinakapi vms sisse.

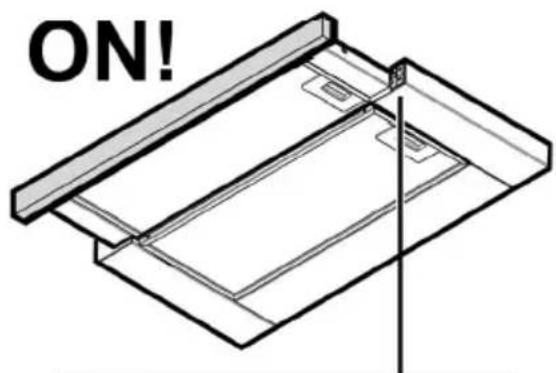

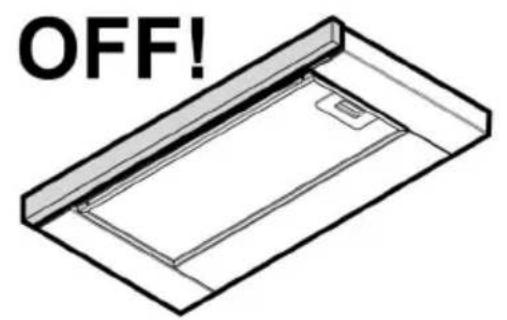

Töötamine

Tulede ja tõmbemootori sisselülitamiseks kasutada õhupuhasti esiküljel olevaid lüliteid.

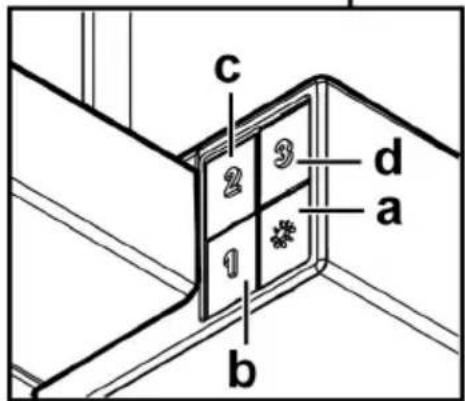

a. Valguse ON/OFF-lüliti b. OFF / 1. kiiruse lüliti c. 2. kiiruse lüliti d. 3. kiiruse lüliti

Hooldus

Puhastamine

Puhastamiseks kasutage AINULT neutraalse vedela puhastusvahendiga niisutatud lappi. ÄRGE KASUTAGE PUHASTAMISEKS TÖRRISTU VÕI VAHENDEID!

Vältige abrasiivseid aineid sisaldavaid vahendeid. ÄRGE KASUTAGE PUHASTAMISEKS ALKOHOLI!

Rasvafilter

Joonis 10-21

Püüab kinni toiduvalmistamisel tekkivad rasvaosakesed.

Seda tuleb kord kuus mittesobivate puhastusvahenditega puhastada kas käsitsi või nõudepesumasinas madala temperatuuri ja lühikese tsükliga.

Nõudepesumasinas pesemisel võib metallist rasvafilter värvi muuta, aga see ei muuda tema filtrerimisomadusi vähimalgi määral.

Rasvafiltri eemaldamiseks tõmmake hooba.

Aktiivsöefilter (ainult filtreeriva režiimi jaoks)

Joonis 20

Absorbeerib toiduvalmistamisel tekkivad ebameeldivad lõhnad.

Söefilter küllastub kas lühema või pikema kasutamise järel olenevalt pliidist ja sellest, kui korrapäraselt rasvafiltrit puhastatakse. Igal juhul tuleb kassett välja vahetada vähemalt iga nelja kuu tagant.

Seda EI TOHI pesta ega taasaktiveerida

Eemaldage rasvafiltrid.

Asetage üks söefilter kummalegi küljele ja kinnitage

õhupushi külge.

Pange rasvafiltrid tagasi.

Pirnide vahetamine

Võtke aparaat vooluvõrgust välja.

Tähelepanu! Enne pirnide puudutamist veenduge, et need on jahtunud.

Tõmmake väljatõmmatav kassett täielikult välja.

Eemaldage tolmukaitse, et pääseda ligi lambipesale.

Võtke ära vigastada saanud lamp ja asendage see uuega (vaadake allpool toodud tabelit).

Lamp	Võimsus (W)		Sokkel
	3		E14
Pinge (V) Mõötmied (mm)
230		55 (valguskeskme pikkus)
ILCOS D kood (kooskõlas standardiga IEC 61231)
DRGSB/C/UB-3/27/1B-230-E14-55

Paigaldage võre uuesti.

Kui valgustus ei hakka tööle, kontrollige enne tehnilise abi kutsumist, kas pirn on korralikult pesas.
