BRUKSANVISNING ThermoControl Air Laserliner

Mätspetsarna kan bli mycket heta. Bär skydds- eller grillhandske för att hålla i den.

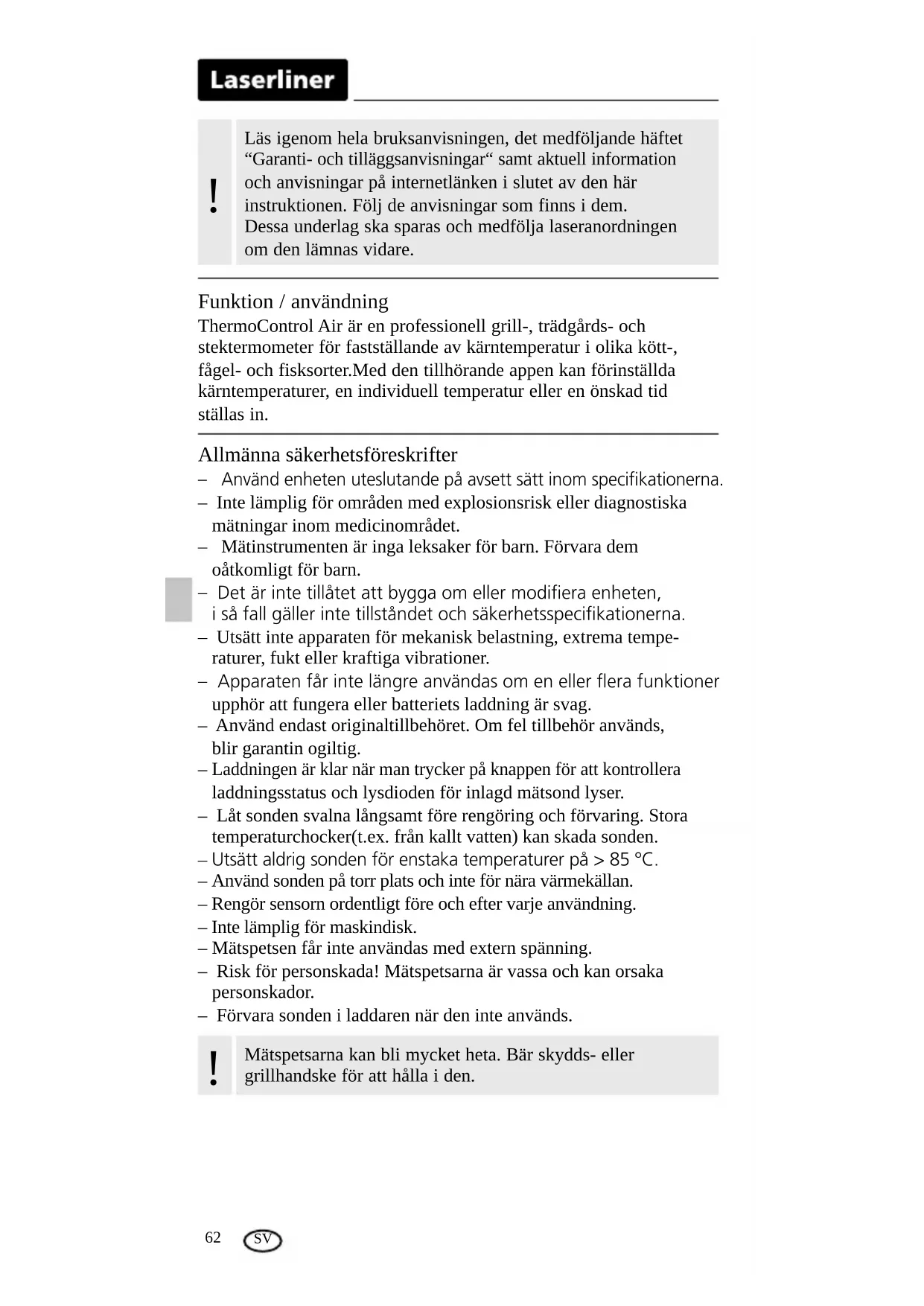

Allmänna säkerhetsföreskrifter – Använd enheten uteslutande på avsett sätt inom specikationerna. – Inte lämplig för områden med explosionsrisk eller diagnostiska mätningar inom medicinområdet. – Mätinstrumenten är inga leksaker för barn. Förvara dem oåtkomligt för barn. – Det är inte tillåtet att bygga om eller modiera enheten, i så fall gäller inte tillståndet och säkerhetsspecikationerna. – Utsätt inte apparaten för mekanisk belastning, extrema tempe- raturer, fukt eller kraftiga vibrationer. – Apparaten får inte längre användas om en eller era funktioner upphör att fungera eller batteriets laddning är svag. – Använd endast originaltillbehöret. Om fel tillbehör används, blir garantin ogiltig.

Laddningen är klar när man trycker på knappen för att kontrollera laddningsstatus och lysdioden för inlagd mätsond lyser. – Låt sonden svalna långsamt före rengöring och förvaring. Stora temperaturchocker(t.ex. från kallt vatten) kan skada sonden. – Utsätt aldrig sonden för enstaka temperaturer på > 85°C. – Använd sonden på torr plats och inte för nära värmekällan. – Rengör sensorn ordentligt före och efter varje användning. – Inte lämplig för maskindisk. – Mätspetsen får inte användas med extern spänning. – Risk för personskada! Mätspetsarna är vassa och kan orsaka personskador. – Förvara sonden i laddaren när den inte används. SVThermoControl Air

Säkerhetsföreskrifter Kontakt med elektromagnetisk strålning – Mätapparaten uppfyller föreskrifter och gränsvärden för elektromagnetisk kompatibilitet i enlighet med EMV-riktlinjen 2014/30/EU, som täcks av RED-riktlinjen 2014/53/EU. – Lokala driftsbegränsningar, t.ex. på sjukhus, ygplan, bensinstationer eller i närheten av personer med pacemaker ska beaktas. Det är möjligt att det kan ha en farlig påverkan på eller störa elektroniska apparater. – Vid användning i närheten av höga spänningar eller höga elektromagnetiska växelfält kan mätningens noggrannhet påverkas. Säkerhetsföreskrifter Kontakt med radiovågor – Mätapparaten är utrustad med ett radiogränssnitt. – Mätapparaten uppfyller föreskrifter och gränsvärden för elektromagnetisk kompatibilitet och radiovågor i enlighet med RED-riktlinjen 2014/53/EU. – Härmed förklarar Umarex GmbH & Co KG, att radioanläg- gningstypen ThermoControl Air uppfyller kraven och andra bestämmelser enligt europeiska riktlinjen för radioutrustning (Radio Equipment-riktlinje) 2014/53/EU (RED). Den fullständiga texten i EU:s konformitetsförklaring kan hämtas på följande internetadress: http://laserliner.com/info?an=AJI

Öppna batterifacket och lägg i batteri enligt installationssymbolerna. Tänk på att vända batteriernas poler åt rätt håll. Sätt i batteri Sonden kan tvättas (IP 66), men får inte sänkas ner i vatten!

Knapp för att kontrollera batteriets laddningstill- stånd (laddningsdocka och mätsond) Integrerad magnethållare (baksida) Lysdiod för att indikera laddningsstatus (1) Batterifack (baksida)

Laddningsdocka Spets för att mäta kontakttemperaturen Insticksmarkering / laddningskontakt Sensor för mätning av omgivningstemperatur / laddningskontakt

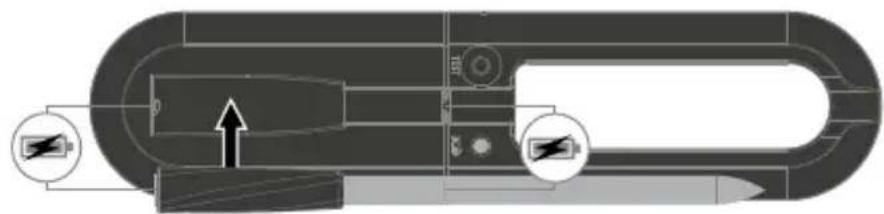

Mätsond Visning av laddningstillstånd

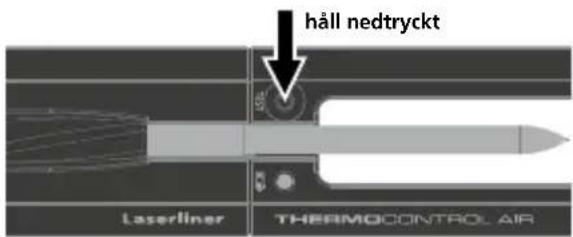

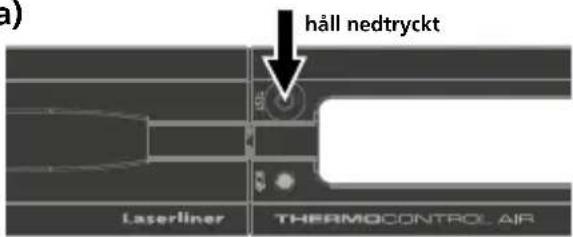

Batteri (laddningsdocka) Batteri (mätsond) Lysdiod (3) lyser: Batteriet är laddat Lysdiod (3) lyser inte: Byt batteriet Lysdiod (3) blinkar: Batteriet laddas Lysdiod (3) lyser: Batteriet är fulladdat håll nedtryckthåll nedtryckt SVThermoControl Air

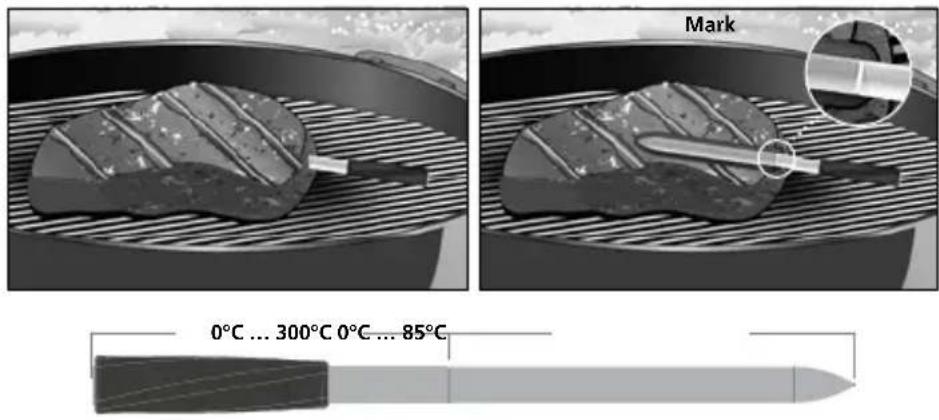

För att undvika skador måste sonden alltid sättas in till märket i mätobjektet till märket och kärntemperaturen får inte överstiga 85 °C.

Dataöverföring Apparaten har en Bluetooth

-funktion som medger dataöver- föring med radioteknik till mobila enheter med Bluetooth

gränssnitt (t.ex. smartphone, surfplatta). Systemets förutsättningar för en Bluetooth

-anslutning med Bluetooth 4.0-kompatibla enheter. Räckvidden är max. 10 m avstånd från slutenheten och beror i stor utsträckning på omgivningsförhållandena, som t.ex. väggars tjocklek och sammansättning, störande radiokällor samt sänd- nings- och mottagningsegenskaper för slutenheten. Programvara (app) Det behövs en programvara för att använda Bluetooth

-funktionen. Den kan laddas ner från en nätbutik beroende på slutenheten: Se till att Bluetooth

-gränssnittet på den mobila slutenheten är aktiverad.

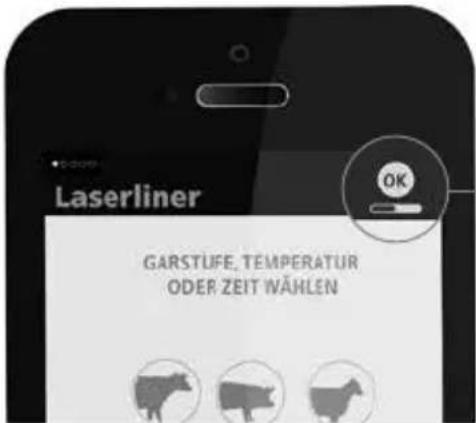

aktiveras alltid efter att sonden har tagits bort från laddningsdockan. En mobil slutenhet kan kopplas till en uttagen sond via en app. SV66 När sonden hittats i appen visas statussymbolen. Efter att programmet har startats informerar anslutningsguiden om status för Bluetooth

-anslutningen till mätinstrumentet. Om programmet upptäcker flera enheter kan dessa väljas individuellt via anslutningsguiden. Anvisningar för underhåll och skötsel Rengör alla komponenter med en lätt fuktad trasa och undvik användning av puts-, skur- och lösningsmedel. Ta ur batterierna före längre förvaring. Förvara apparaten på en ren och torr plats. Fara på grund av starka magnetfält Starka magnetfält kan ha skadlig inverkan på personer med aktiva fysiska hjälpmedel (t.ex. pacemakers) och på elektromekaniska apparater (t.ex. magnetkort, mekaniska klockor, nmekanik, hårddiskar). Med tanke på den påverkan som starka magnetfält kan ha på personer, ska gällande nationella bestämmelser och föreskrifter iakttas, exempelvis i Tyskland branschorganisationens föreskrift BGV B11 §14 „Elektromagnetiska fält“. För att undvika en störande påverkan, håll alltid magneterna på ett avstånd av minst 30 cm från de implantat och apparater som kan utsättas för fara.

• Varumärket och logotypen Bluetooth

är inregistrerade varumärken för Bluetooth SIG, Inc. SVThermoControl Air

Tekniska data Mätstorhet Kontakttemperatur Omgivningstemperatur Mätområde för kontakttemperatur 0°C … 85°C Noggrannhet för kontakttemperatur ± 1°C Mätområde för omgivningstemperatur 0°C … 300°C Skyddsklass IP 66 Strömförsörjning 1 x 1,5V LR6 (AA) Användningstid cirka 4 timmar Arbetsbetingelser Sond: 0°C … 85°C, Laddningsdocka: -10°C … 50°C, Luftfuktighet max. 85% rH,

icke-kondenserande, Arbetshöjd max. 2000 m över havet Förvaringsbetingelser -10°C … 60°C, Luftfuktighet max. 85% rH, icke-kondenserande Driftdata för radiomodul Gränssnitt Bluetooth LE 4.x; Frekvens- band: ISM-band 2400-2483.5 MHz, 40 kanaler; Sändareffekt: max 10 mW; Bandbredd: 2 MHz; Bitmängd: 1 Mbit/s; Modulering: GFSK/FHSS Mått (B x H x Dj) (B x H x T) 168 x 24 x 40 mm Sond 90 mm, ø 5,9 mm Vikt 80 g (inklusive batteri) Med reservation för tekniska ändringar. 20W05 EU-bestämmelser och kassering Apparaten uppfyller alla nödvändiga normer för fri handel av varor inom EU. Den här produkten är en elektrisk apparat och den måste sopsorteras enligt det europeiska direktivet för uttjänta el- och elektronikapparater. Ytterligare säkerhets- och extra anvisningar på: http://laserliner.com/info?an=AJI SV68 Funksjon / bruk Vår ThermoControl Air er et profesjonelt grill-, koke- og steketer- mometer til bestemmelse av kjernetemperaturen på forskjellige sorter kjøtt, fugl og fisk. Ved hjelp av den tilhørende appen kan forhåndsinnstilte kjernetemperaturer, en individuell temperatur eller en hvilken som helst tid stilles inn. Les fullstendig gjennom bruksanvisningen, det vedlagte heftet «Garanti- og tilleggsinformasjon» samt den aktuelle informasjonen og opplysningene i internett-linken ved enden av denne bruksanvisningen. Følg anvisningene som gis der. Dette dokumentet må oppbevares og leveres med dersom laserinnretningen gis videre.

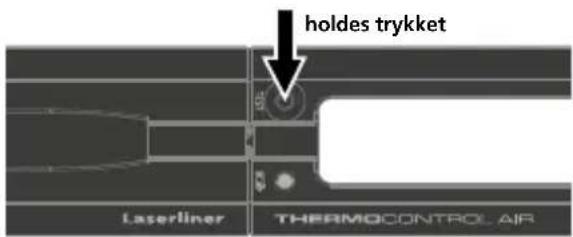

Målesonde Visning av ladetilstand
