BRUKSANVISNING OCR 530B OK

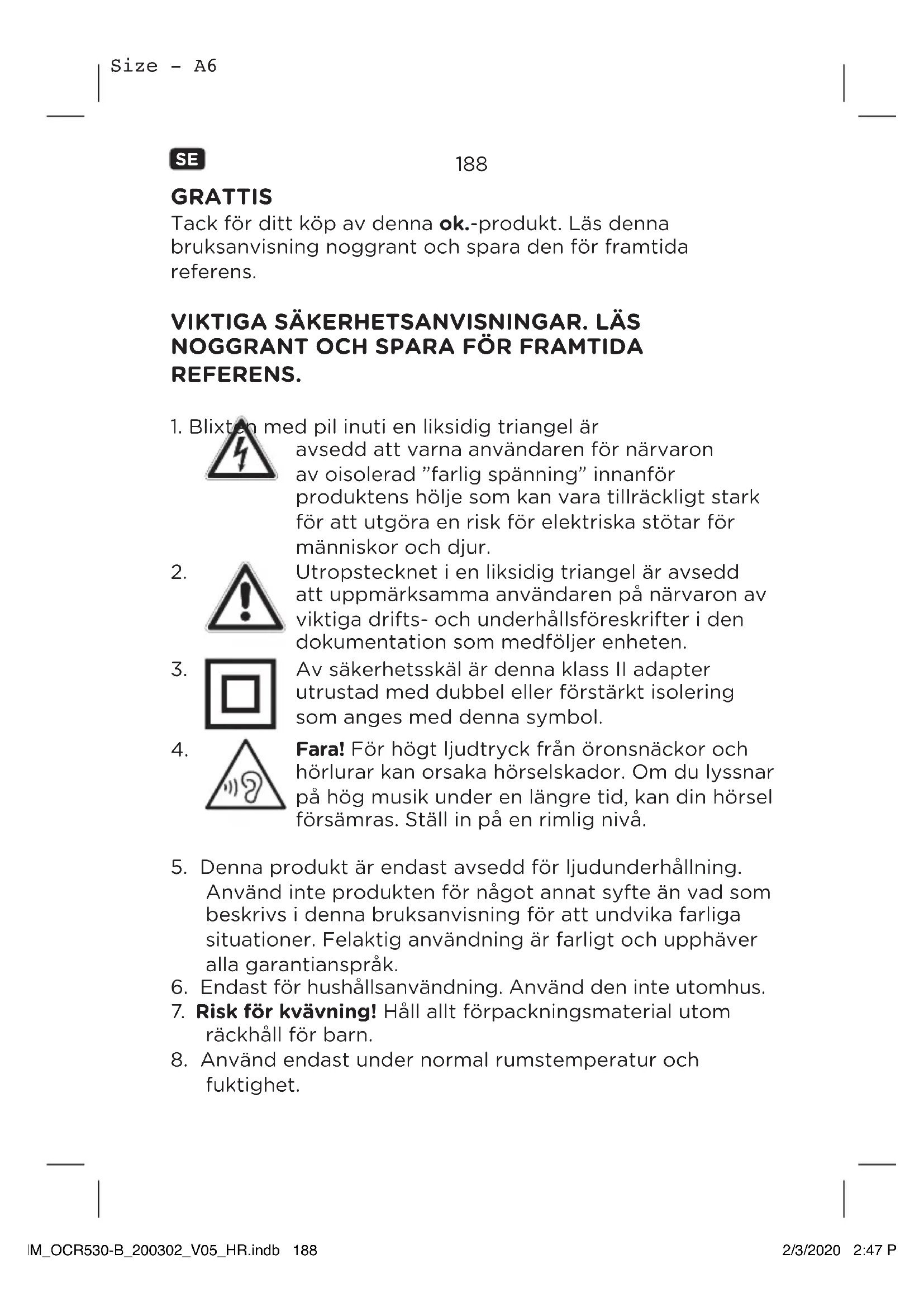

GRATTIS Tack för ditt köp av denna ok.-produkt. Läs denna bruksanvisning noggrant och spara den för framtida referens.

1. Blixten med pil inuti en liksidig triangel är

avsedd att varna användaren för närvaron av oisolerad ”farlig spänning” innanför produktens hölje som kan vara tillräckligt stark för att utgöra en risk för elektriska stötar för människor och djur.

Utropstecknet i en liksidig triangel är avsedd att uppmärksamma användaren på närvaron av viktiga drifts- och underhållsföreskrifter i den dokumentation som medföljer enheten.

Av säkerhetsskäl är denna klass II adapter utrustad med dubbel eller förstärkt isolering som anges med denna symbol.

Fara! För högt ljudtryck från öronsnäckor och hörlurar kan orsaka hörselskador. Om du lyssnar på hög musik under en längre tid, kan din hörsel försämras. Ställ in på en rimlig nivå.

5. Denna produkt är endast avsedd för ljudunderhållning.

Använd inte produkten för något annat syfte än vad som beskrivs i denna bruksanvisning för att undvika farliga situationer. Felaktig användning är farligt och upphäver alla garantianspråk.

6. Endast för hushållsanvändning. Använd den inte utomhus.

7. Risk för kvävning! Håll allt förpackningsmaterial utom

8. Använd endast under normal rumstemperatur och

9. Produkten är endast avsedd för användning vid måttliga

grader av latitud. Använd inte i tropikerna eller i särskilt fuktiga klimat.

10. Flytta inte produkten från kalla till varma platser och

vice versa. Kondens kan orsaka skador på produkten och elektriska delar.

11. Använd inte andra tillbehör än vad som rekommenderas

av tillverkaren eller som säljs med produkten. Installera i enlighet med denna bruksanvisning.

12. Vid installation ska tillrackligt med utrymme lamnas for

ventilation (minst 10 cm runt om produkten). Installera inte i bokhyllor, inbyggda skap eller liknande.

13. Hindra inte ventilationen genom att tacka over

ventilationsoppningarna med foremal som tidningar, bordsdukar, gardiner etc. For inte in nagra foremal i oppningarna.

14. Installera inte nära värmekällor såsom element,

värmeutsläpp, spisar eller andra produkter (inklusive förstärkare) som alstrar värme.

15. Vrid inte eller flytta produkten när den är påslagen.

16. Rör inte, tryck eller gnugga ytan på produkten med

vassa eller hårda föremål.

17. Fara! För att minska risken för brand eller elektriska

stötar, utsätt inte produkten för regn eller fukt.

18. Produkten får inte utsättas för dropp eller stänk och inga

föremål fyllda med vätska, som vaser, får placeras på produkten.

19. Försiktighet bör iakttas så att inga föremål eller vätskor

kommer in i höljet genom öppningarna.

20. Inga öppna lågor, t.ex. tända stearinljus, får placeras på

21. Överlåt alla servicearbeten åt auktoriserad

serviceverkstad. Försök inte att reparera produkten själv. Service krävs när produkten har skadats på något sätt, till exempel elsladd eller kontakt är skadad, vätska har spillts, föremål har fallit på produkten, höljet är skadat, produkten utsatts för regn eller fukt, fungerar inte normalt eller har tappats. IM_OCR530-B_200302_V05_HR.indb 189IM_OCR530-B_200302_V05_HR.indb 189 2/3/2020 2:47 PM2/3/2020 2:47 PM190 Size - A6

22. Innan du ansluter produkten till ett eluttag, se till att den

spänning som anges på produkten överensstämmer med ditt lokala elnät.

23. Använd endast den medföljande adaptern.

24. Adapterns nätkontakt används som frånkopplingsenhet,

frånkopplingsenheten skall vara tillgänglig. För att helt koppla ur strömtillförseln, koppla ur adapterns nätkontakt.

25. Produkten kanske inte fungerar korrekt eller inte

reagerar på användningen av någon kontroll på grund av elektrostatisk urladdning. Stäng av och koppla ur apparaten, återanslut efter ett par sekunder.

26. Skydda elsladden från att bli trampad på eller klämd,

särskilt vid kontakten, uttag och precis där den kommer ut från produkten.

27. Koppla ur adapterns stickkontakt vid fel under

användning, under åskväder, innan rengöring och när du inte använder produkten under en längre tid.

28. Fara! Före rengöring, stäng av produkten och dra ur

adapterns stickkontakt från vägguttaget.

29. När produkten har nått slutet av sin livslängd, gör den

defekt genom att koppla bort adapterns stickkontakt från vägguttaget och kapa sladden.

30. Noll spänning endast när den är ansluten.

31. Personer med pacemaker bör kontakta sin läkare innan

de använder (laddnings) enheten!

32. Placera inte andra föremål än den enhet som ska laddas

på laddaren. Placera inga föremål mellan laddaren och enheten som ska laddas. Detta kan leda till hetta, eld eller brännskador. IM_OCR530-B_200302_V05_HR.indb 190IM_OCR530-B_200302_V05_HR.indb 190 2/3/2020 2:47 PM2/3/2020 2:47 PM191

AVSEDD ANVANDNING Denna produkt är avsedd för ljuduppspelning via DAB- Radio, FM-Radio, ljudingång (AUX IN) eller Bluetooth® och för trådlös laddning av lämpliga enheter. Varje annan anvandning kan leda till skada pa produkten eller personliga skador. Denna produkt ar endast avsedd for hushallsbruk och inte avsedd for kommersiellt bruk. Imtron GmbH tar inget ansvar för skador på produkten, egendomsskador eller personskador som uppstår på grund av vårdslös eller felaktig användning av produkten, eller användning av produkten på ett sätt som inte uppfyller tillverkarens avgivna syfte.

REGLAGE OCH KOMPONENTER

A. Teleskopantenn B. DC-kontakt DC IN C. Ljudingång AUX IN D. Laddningsyta E. Knapp för föregående F. Knapp för nästa G. MENY-/INFO -knapp H. Standby/läges-knapp

J. Förinställning 1 K. PRE -knapp L. Larmknapp M. SNOOZE -knapp N. SELECT / VOLUME -knapp O. Bildskärm P. Strömförsörjning med kabel och DC-kontakt

Ta försiktigt upp produkten och tillbehören ur originalförpackningen. Kontrollera leveransens innehåll, så att alla delar finns med och att delarna inte är skadade. Om leveransens innehåll är ofullständigt eller skadat bör du kontakta din återförsäljare omedelbart. SPRÅK Standardspråket i din radio är engelska. Du kan ändra språket under SYSTEM SETTING.

Sätt i DC-kontakten från strömförsörningen i DC ingående kontakt DC 5 V. Sätt därefter i strömkabeln i huvudkontakten. ANVÄNDNING Fig.

Justera antennen För optimal mottagning, dra ut antennen, flytta till fullt utdraget läge och justera den. Slå på / stäng av enheten (vänteläge) Tryck och håll Standby/läge -knappen nedtryckt för att slå på/av enheten. Justera volymen Volymen kan justeras under uppspelning med VOLUME. DAB RADIO Fig.

Tryck på Standby/läge -knappen för att välja DAB-läge. När radion slås på för första gången, kommer den automatiskt att göra en fullständig genomsökning av DAB/DAB+ stationer. Listan över stationerna lagras sedan, vilket eliminerar behovet av en ny fullständig genomsökning när radion slås på nästa gång. IM_OCR530-B_200302_V05_HR.indb 192IM_OCR530-B_200302_V05_HR.indb 192 2/3/2020 2:47 PM2/3/2020 2:47 PM193

När genomsökningen är klar lagras stationerna i alfabetisk ordning. Den första tillgängliga stationen spelas upp. Obs Om det inte finns någon DAB-mottagning någon gång, ändra positionen för enheten eller justera antennen.

ÄNDRA DAB/DAB+-STATIONER

1. Tryck på knapparna nästa /föregående i DAB-läge

för att navigera tillgängliga DAB/DAB+ -stationer.

2. Tryck på SELECT för att bekräfta

DAB LÄGE-AUTOSKANNING

Tryck länge på MENU -knappen i DAB-läge och sedan på knapparna nästa /föregående till Full scan visas på bildskärmen. Tryck på SELECT för att bekräfta. Enheten skannar alla tillgängliga DAB/DAB+-stationer och spelar den första tillgängliga stationen. Obs Nya stationer och tjänster läggs till de lagrade DAB/ DAB+ -stationer. För att göra nya DAB/DAB+ -stationer och tjänster tillgängliga på din radio, kör en fullständig genomsökning med jämna mellanrum. VISA STATIONSINFORMATION

1. Välj en DAB-station.

2. Under DAB/DAB+-radio uppspelning tryck på MENU /

INFO upprepade gånger för att visa följande information (om tillgänglig):

Du kan spara upp till 20 förinställda DAB/DAB+-stationer.

1. Välj önskad station.

2. Tryck på PRE. -knappen och använd sedan VOLUME

-ratten för att välja programminne. Tryck och håll sedan SELECT nedtryckt i ungefär en sekund tills bildskärmen visar Preset ...Saved.

3. Upprepa steg 1 till 2 för att spara fler DAB/DAB+-

4. Eller också kan du snabbt förinställa dina 3 favoritstationer

genom att trycka och hålla in 1-2-3 knappen under cirka 2 sekunder till dess att ”Save to Preset” (spara till preset) och den numrerade presetlistan visas. Obs: Om det redan finns en befintlig DAB-station lagrad under en preset, kommer den att skrivas över när du sparar den nya stationen.

VÄLJA FÖRINSTÄLLDA DAB-STATIONER

1. Tryck på Standby/Mode för att välja DAB/DAB+

2. Tryck på PRE. för att gå till förinställningsmenyn “Preset

Recall” <#: stored station name>.

3. Använd eller för att välja ett förinställningsnummer,

och bekräfta ditt val genom att trycka på SELECT.

ANVÄNDA DAB/DAB+ -MENYERNA

Tryck och håll MENU nedtryckt i DAB-läge och menyn öppnas. Använd knapparna nästa /föregående för att bläddra i menyalternativen. Tryck på SELECT varje gång för att bekräfta ditt val.

• DRC Dynamic Range Control-inställningen förstärker volymen på svagare ljud i bullriga omgivningar. O / low / high

1. Tryck på knappen Standby/läge

för att välja FM-radio.

2. Radion spelar upp den station som var inställd

Vrid knapparna nästa /föregående för att ändra frekvensintervall om 0,05 MHz.

3. Automatiskt frekvensval

Tryck på knapparna nästa /föregående (1-2 sekunder) och radion kommer att sluta söka när en aktiv station har hittats. Spara FM-stationer Du kan spara upp till 20 förinställda FM-stationer.

1. Välj önskad FM-station.

2. Tryck på PRE. -knappen och använd sedan VOLUME

-ratten för att välja programminne. Tryck och håll sedan SELECT nedtryckt i ungefär en sekund tills bildskärmen visar Preset ...Saved.

3. Upprepa steg 1 till 2 för att spara fler FM-stationer.

4. Eller så kan du snabbt förinställa dina två favoriter bland

stationerna genom att trycka och hålla ned knapparna förinställning 1 eller 2 i ungefär två sekunder tills Preset ... Saved visas på bildskärmen. IM_OCR530-B_200302_V05_HR.indb 195IM_OCR530-B_200302_V05_HR.indb 195 2/3/2020 2:47 PM2/3/2020 2:47 PM196 Size - A6

Obs: Om det redan finns en befintlig FM-station lagrad under en preset, kommer den att skrivas över när du sparar den nya stationen. Välja en förinställd FM-station

1. Tryck på PRE. för att öppna förinställningsmenyn.

2. Använd knapparna nästa

/föregående för att välja ett förinställningsnummer, och bekräfta ditt val genom att trycka på SELECT. Använda FM-menyn

3. Tryck på MENU i FM-läge och välj ett menyalternativ

med knapparna nästa /föregående : Scan setting Audio setting Main menu

4. Bekräfta valet med SELECT.

Skanningsinställning

1. Tryck och håll MENU nedtryckt i FM-läge och välj

Skanningsinställning med knapparna nästa

2. Tryck på SELECT för att bekräfta valet.

3. Välj ett menyalternativ med knapparna nästa

föregående och bekräfta med SELECT.

• <Endast starka stationer> Skannar efter stationer med starka signaler

• <Alla stationer> Skannar alla tillgängliga stationer AUDIO inställning

1. Tryck och håll MENU nedtryckt i FM-läge och välj

<Ljudinställning> med knapparna nästa /föregående

2. Tryck på SELECT för att bekräfta valet.

3. Välj ett menyalternativ med knapparna nästa

föregående och bekräfta med SELECT.

Tryck länge på MENU i alla lägen och välj Main menu med knapparna nästa /föregående . Bekräfta valet med SELECT. Följande menyalternativ är tillgängliga:

• Software version Sleep inställning

1. Välj menyalternativet <Sleep> med knapparna nästa

föregående och bekräfta med knappen SELECT.

2. Tryck på knapparna nästa /föregående flera gånger

tills du har ställt in den önskade tiden, mellan 15-120 minuter och av. Bekräfta med knappen SELECT. De valda antal minuters sovtid, kommer att visas i radiodisplayen, t.ex.

, och räknar ned till dess att. Tidsinställning

1. Välj menyalternativet Time setup med knapparna nästa

/föregående och bekräfta med Select.

2. Använd knapparna nästa /föregående för att välja

• Set time: Manuell inställning av tid och datum

• Clock format: 12/24-timmars format

• Auto update: Välj DAB Update, FM Update, Any Update eller No Update Displayljus (bakgrundsljus) Välj menyalternativet Bakgrundsbelysning med knapparna nästa /föregående och bekräfta med SELECT. Välj följande val med knapparna nästa /föregående och tryck på SELECT knappen för att bekräfta inmatningen och återgå till att visa den upplysta menyn. IM_OCR530-B_200302_V05_HR.indb 197IM_OCR530-B_200302_V05_HR.indb 197 2/3/2020 2:47 PM2/3/2020 2:47 PM198 Size - A6

Timeout: 180-10s / On (permanent på) On level: hög / medium / låg (ljusstyrka när display på) Dim level: hög / medium / låg (ljusstyrka när display av) Fabriksinställningar Välj menyalternativet Factory Reset med knapparna nästa /föregående och bekräfta med SELECT. Visa programvaruversionen Välj menyalternativet SW version med knapparna nästa

föregående och bekräfta med SELECT. Välj språk Välj menyalternativet Språk med knapparna nästa / föregående och bekräfta med SELECT. Välj ett språk och bekräfta med SELECT.

Obs: Säkerställ att tiden ställs in korrekt.

1. Tryck på Alarm-knappen för att få åtkomst till

2. Aktiver larm – tryck på knapparna nästa /föregående

och bekräfta med SELECT. Välj hur larmklockan ska slås på:

• Välj O för att inaktivera larmet.

• Välj Daily, Once, Weekdays eller Weekend för att aktivera larmet. Obs: Alternativt kan du komma åt väckarklockan via huvudmenyn.

3. Ställ in alarmtiden – tryck på knapparna nästa /

föregående och bekräfta med SELECT. Ställ in tidpunkten då larmet ska aktiveras.

4. Ställa in läge – tryck på knapparna nästa

/föregående och bekräfta med SELECT. IM_OCR530-B_200302_V05_HR.indb 198IM_OCR530-B_200302_V05_HR.indb 198 2/3/2020 2:47 PM2/3/2020 2:47 PM199

Välj läge för väckarklockan:

• Buzzer: vakna med larmljud Obs: Den sista stationen du lyssnade på väljs automatiskt om inte en annan station väljs.

5. Programminne (förinställning) – tryck på knapparna

nästa /föregående och bekräfta med SELECT. Välj den förinställda stationen som är aktiverad med radiolarmläge. Obs:

• Det här menyalternativet är endast tillgängligt i radioläge.

• Om du inte väljer en station väljs den sista stationen du lyssnade på.

6. Volym – tryck på knapparna nästa

/föregående och bekräfta med SELECT. Du kan ställa in den volym som larmet använder.

7. Sparad – tryck på knapparna nästa

/föregående och bekräfta med SELECT.

8. Stänga av larmet: När larmet ljuder kan du stänga av det

genom att trycka på knappen SELECT. Obs: Enheten stängs av automatiskt efter 60 minuter. Upprepa larmet Tryck på SNOOZE när larmet ljuder för att aktivera 10-minuters snooze-funktionen. Avsluta larmet Tryck på -knappen när larmet ljuder. BLUETOOTH® I detta läge kan du använda radion som en högtalare för en extern enhet (t ex mobiltelefon eller MP3-spelare). Informationen överförs trådlöst via Bluetooth®. Obs: Innan uppspelning måste du para ihop radion (i det här fallet Bluetooth®-mottagare) och enheten (sändare). IM_OCR530-B_200302_V05_HR.indb 199IM_OCR530-B_200302_V05_HR.indb 199 2/3/2020 2:47 PM2/3/2020 2:47 PM200 Size - A6

Kompatibilitet Denna produkt är kompatibel med Bluetooth®-aktiverade mobiltelefoner och musikspelare. Det har Bluetooth® version 4,2. Den fungerar också med enheter som har andra Bluetooth®-versioner med stöd för t.ex. Trådlös stereo

• Håll ett avstånd på 8 meter vid parkopplingen.

• Innan du parkopplar en Bluetooth®-källa, läs användarhandboken för denna enhet rörande säkerhetsinstruktioner och användning med andra enheter. Parkoppling

1. Tryck på Standby/Mode

-knappen tills Bluetooth® visas på displayen. Produkten är i Bluetooth®-läge.

2. Aktivera Bluetooth®-funktionen på uppspelningsenheten.

Gör en sökning efter Bluetooth®-enheter om det är nödvändigt. Parkoppla din uppspelningsenhet med OCR530-B. Enheterna är nu anslutna och du kommer att höra en röst som säger “Bluetooth® connected successfully” (Bluetooth® anslutning lyckades).

3. För att avsluta Bluetooth®-anslutningen:

• Stäng av Bluetooth® funktionen på uppspelningsenheten eller håll PRE. knappen intryckt länge, för att höra en röst säga “Bluetooth® disconnected” (Bluetooth® bortkopplad).

• Ändra läge. Bluetooth®-Uppspelning

1. Starta musikuppspelningen på ljudenheten eller tryck på

SELECT enheten (om det stöds).

2. Tryck snabbt på nästa

/föregående -knapparna för att hoppa ett spår framåt eller bakåt.

3. Justera volymen genom att vrida på VOLUME -ratten.

AUX IN (hjälpingång) -läge

1. Anslut din uppspelningsenhet och produkten med en

lämplig ljudkabel med 3,5 mm uttag.

2. Slå på enheten och välj aux-in-läget genom att trycka på

knappen Standby/läge .

3. Börja uppspelningen om båda enheterna är anslutna.

4. Använd uppspelningen från din uppspelningsenhet. Du

kan ändra volymen med volymratten VOLUME.

ALLMÄNNA INSTÄLLNINGAR

Sändarinformation Tryck snabbt på knappen MENU/INFO flera gånger för att visa olika typer av information som till exempel radiotext, stationsnamn, tid, etc.

1. Se till att enheten kan laddas trådlöst (induktivt

2. Radion måste vara ansluten till ett eluttag. Det

laddningsytan med baksidan ned. Om en enhet som ska laddas finns på laddaren blinkar en motsvarande symbol på bildskärmens övre högra hörn. Obs:

• Placera enheten som ska laddas mitt på laddningsytan så exakt som möjligt.

• Håll laddaren minst en meter från en radio eller TV medan du laddar.

• Tjocka skyddshöljen på t.ex. mobiltelefonen kan försena eller helt störa laddningsprocessen. Om så behövs, ta bort skyddshöljen.

• Varning! Placera inga känsliga föremål, såsom bank- eller kreditkort, minneskort, klockor etc. i närheten av laddaren då de kan skada induktionspanelen. IM_OCR530-B_200302_V05_HR.indb 201IM_OCR530-B_200302_V05_HR.indb 201 2/3/2020 2:47 PM2/3/2020 2:47 PM202 Size - A6

• Koppla bort adaptern från vägguttaget innan du rengör enheten.

• Obs! Låt inte vatten tränga in i enheten.

• Rengör höljet med en lätt fuktad trasa.

• Använd inte skarpa, skurande eller aggressiva rengöringsmedel.

• Använd inte kemikalier (såsom bensin eller alkohol) för att rengöra höljet. FELSÖKNING Om problem uppstår under användningen, se följande tabell. Om problemet inte kan lösas enligt beskrivningen som anges under Lösning, kontakta tillverkaren. Problem Möjliga orsaker Lösning Produkten fungerar inte eller debiterar inte Avbruten strömförsörjning Kontrollera strömförsörjningen Inget ljud Volymen är mycket låg Justera volymen Dålig radio- mottagning Dålig radiomottagning Flytta produkten till en annan plats och justera antennen igen. IM_OCR530-B_200302_V05_HR.indb 202IM_OCR530-B_200302_V05_HR.indb 202 2/3/2020 2:47 PM2/3/2020 2:47 PM203

TEKNISKA DATA Strömadapter Tillverkare : DongGuan Obelieve Electronic Co., Ltd Modell : OBL-0502400E Ingående ström : 100 - 240 V~ Ingående frekvens AC : 50/60 Hz Utgående spänning : 5,0 V Utgående ström : 2,4 A Utgående eekt : 12,0 W Genomsnittlig aktiv eektivitet : 83,4% Vekningsgrad vid låg belastning (10%) : 75,6% Strömförbrukning vid noll belastning : 0,07 W Radio Strömförbrukning vid användnig : max, 5 W Strömförbrukning i standby : < 1 W Inställningsintervall (Tuner DAB) : 174,9 - 239,2 MHz Inställningsintervall (Tuner FM) : 87,5 - 108 MHz Inställningsnät (Tuner FM) : 0,05 MHz Bluetooth® Frekvensområde : 2402 MHz - 2480 MHz Bluetooth® Maximal radiofrekvenseekt : -4,535 dBm Driftförhållanden : 0°C - 40°C Mått : Approx. 150 x 75 x 180 mm Vikt : Approx. 532 g IM_OCR530-B_200302_V05_HR.indb 203IM_OCR530-B_200302_V05_HR.indb 203 2/3/2020 2:47 PM2/3/2020 2:47 PM204 Size - A6

Härmed försäkrar Imtron GmbH att denna typ av radioutrustning OCR 530-B överensstämmer med direktiv 2014/53/EU. Den fullständiga texten till EU-försäkran om överensstämmelse finns på följande webbadress: http://de.ok-online.com/nc/de/suche.html AVYTTRING Denna apparat får inte kastas med hushållsavfallet. Lämna in den på återvinningsstationen för återvinning av elektroniskt och elektriskt avfall. Genom att göra detta hjälper du till att bevara resurserna och skydda miljön. Kontakta din återförsäljare eller lokala myndigheter för mer information. IM_OCR530-B_200302_V05_HR.indb 204IM_OCR530-B_200302_V05_HR.indb 204 2/3/2020 2:47 PM2/3/2020 2:47 PM205
