Produkttyp	Radio-Wecker
Marke	OK
Modell	OCR 530B
Maße (B x H x T)	150 × 75 × 180 mm
Gewicht	Ca. 532 g
Stromversorgung	Netzteil 5 V / 2,4 A (DC IN)
Leistungsaufnahme im Betrieb	Max. 5 W
Leistungsaufnahme im Standby	< 1 W
Radioempfang	DAB/DAB+ (174,9 - 239,2 MHz) und FM (87,5 - 108 MHz)
Bluetooth	Version 4.2, Reichweite 8 m, Profile A2DP und AVRCP
AUX-Eingang	3,5 mm AUX-IN-Buchse
Kabelloses Laden	Ja, induktiv (Qi-kompatible Geräte)
Alarm	Doppelalarm (DAB, FM oder Buzzer) mit Schlummerfunktion (SNOOZE) und automatischer Abschaltung nach 60 Min.
Sleep-Funktion	Sleep-Timer einstellbar von 15 bis 120 Minuten
Display	Hintergrundbeleuchtetes Display mit Helligkeitseinstellungen (hoch, mittel, niedrig) und Abschaltverzögerung
Senderspeicher	Bis zu 20 Senderspeicher für DAB und 20 für FM
Menüsprache	Standard Englisch, über Systemeinstellungen änderbar
Sicherheit	Wichtige Hinweise: Nicht Feuchtigkeit aussetzen, nur autorisiertes Zubehör verwenden, ausreichende Belüftung (10 cm Abstand)
Pflege und Reinigung	Vor der Reinigung Netzstecker ziehen, leicht feuchtes Tuch verwenden (keine Lösungsmittel)
Reparaturfähigkeit	Reparatur nur durch autorisiertes Fachpersonal
Betriebstemperatur	0 °C bis 40 °C
Lieferumfang	Radio-Wecker, Netzteil, Bedienungsanleitung

Häufig gestellte Fragen - OCR 530B OK

Wie stelle ich den Alarm beim OCR 530B ein?

Drücken Sie die Alarm-Taste, um auf die Optionen Alarm 1 und Alarm 2 zuzugreifen. Wählen Sie den gewünschten Alarm aus und stellen Sie die Aktivierung (Daily, Once, Weekdays, Weekend), die Uhrzeit, den Modus (DAB, FM oder Buzzer), den voreingestellten Sender und die Lautstärke ein. Bestätigen Sie mit SELECT zum Speichern.

Wie verwende ich die Bluetooth-Funktion?

Schalten Sie das Radio in den Bluetooth-Modus, indem Sie Standby/Modus drücken, bis Bluetooth angezeigt wird. Aktivieren Sie Bluetooth auf Ihrem Gerät und suchen Sie nach OCR 530B. Verbinden Sie sich. Zum Trennen schalten Sie das Bluetooth des Geräts aus oder halten Sie die PRE-Taste gedrückt.

Wie suche ich automatisch nach DAB-Sendern?

Halten Sie im DAB-Modus die MENU-Taste gedrückt, navigieren Sie mit den Nächste/Vorherige-Tasten zu Full scan und bestätigen Sie mit SELECT. Das Radio sucht nach allen verfügbaren Sendern und speichert sie.

Wie stelle ich den Sleep-Timer ein?

Halten Sie in jedem Modus MENU gedrückt und wählen Sie Main menu dann Sleep. Wählen Sie eine Dauer von 15 bis 120 Minuten oder deaktivieren Sie die Funktion. Bestätigen Sie mit SELECT.

Wie verwende ich das kabellose Laden?

Stellen Sie sicher, dass das Radio eingesteckt ist. Legen Sie Ihr Qi-kompatibles Gerät auf die Ladefläche (Rückseite des Radios). Ein blinkendes Symbol erscheint oben rechts auf dem Bildschirm, um das Laden anzuzeigen.

Was tun, wenn das Radio nicht angeht?

Überprüfen Sie, ob das Netzteil ordnungsgemäß an die Steckdose und den DC-IN-Anschluss des Radios angeschlossen ist. Wenn das Problem weiterhin besteht, trennen Sie es für einige Sekunden und schließen Sie es wieder an.

Wie speichere ich einen DAB- oder FM-Sender?

Wählen Sie den gewünschten Sender. Drücken Sie PRE, drehen Sie dann den VOLUME-Regler, um einen Speicherplatz (1-20) auszuwählen. Halten Sie SELECT etwa 1 Sekunde gedrückt, bis 'Preset ... Saved' angezeigt wird.

Wie stelle ich die Lautstärke ein?

Drehen Sie den VOLUME-Regler während der Wiedergabe, um die Lautstärke zu erhöhen oder zu verringern.

Wie setze ich das Radio auf die Werkseinstellungen zurück?

Halten Sie MENU gedrückt, gehen Sie zu Main menu dann Factory Reset und bestätigen Sie mit SELECT. Alle Einstellungen werden gelöscht.

Wie ändere ich die Menüsprache?

Halten Sie MENU gedrückt, wählen Sie Main menu dann Language. Wählen Sie die gewünschte Sprache mit den Nächste/Vorherige-Tasten und bestätigen Sie mit SELECT.

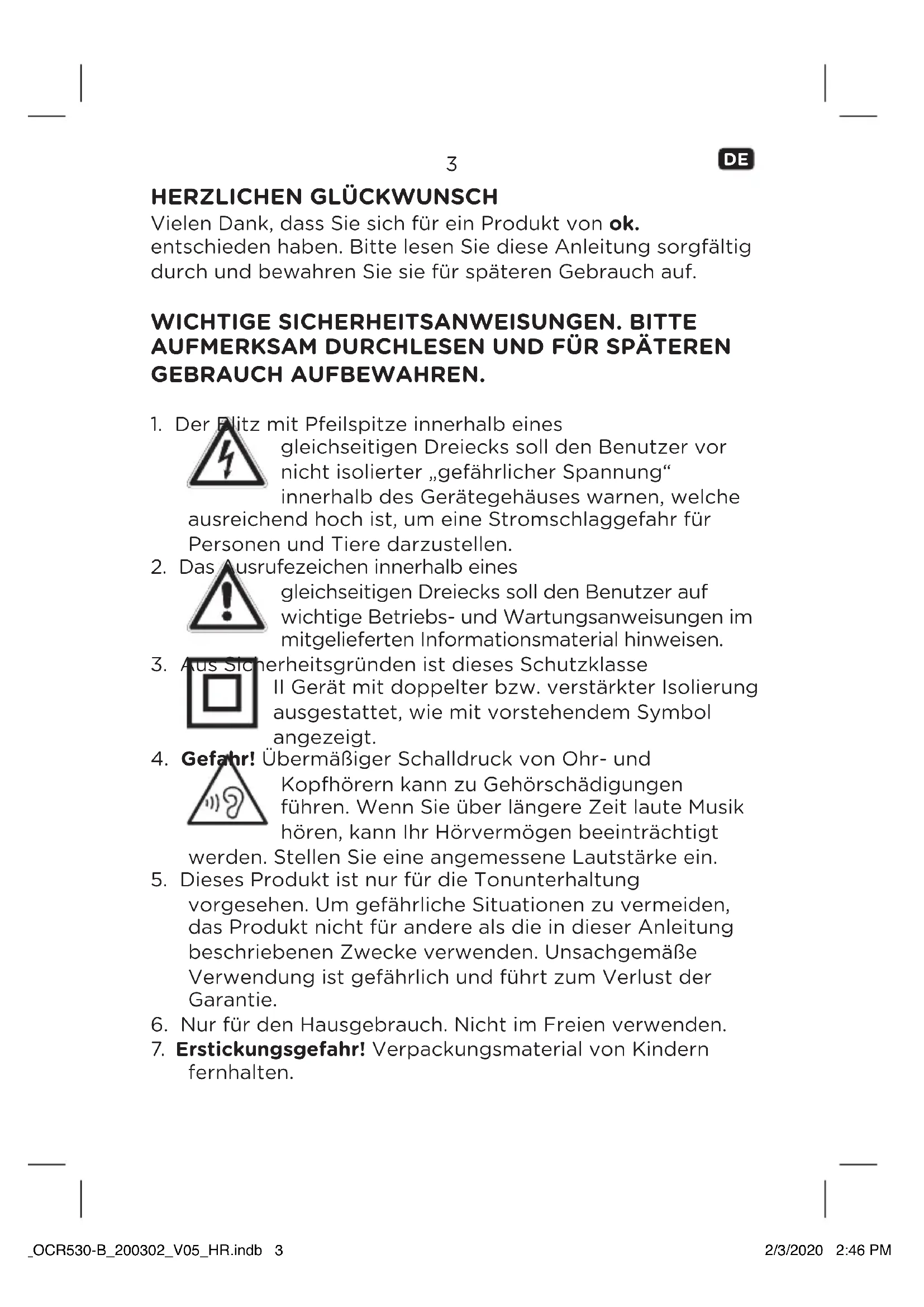

BEDIENUNGSANLEITUNG OCR 530B OK

Vielen Dank, dass Sie sich für ein Produkt von ok. entschieden haben.itte lessen Sie diese Anleitung sorgfältig durch und bewahren Sie sie für späteren Gebrauch auf.

WICHTIGE SICHERHEITSANWEISUNGEN. BITTE AUFMERKSAM DURCHLESEN UND FÜR SPÄTEREN GEBRAUCH AUFBEWAHREN.

1. Der Blitz mit Pfeilspitze innerhalb eines

gleichseitigen Dreiecks soll den Benutzer vor nicht isolierter „gefährlicher Spannung“

innerhalb des Gerätegeháuses warnen, welche

ausreichend hoch ist, um eine Stromschlaggefahr für

Personen und Tiere darzustellen.

1. Das Ausrufezeichen innerhalb eines

gleichseitigen Dreiecks soll den Benutzer auf wichtige Betriebs- und Wartungsanweisungen im mitgelieferten Informationsmaterial hinweisen.

1. Aus Sicherheitsgründen ist diese Schutzklasse

II Gerät mit doppelter bzw. verstärkter Isolierung

ausgestattet, wie mit vorstehendem Symbol

angezeigt.

1. Gefahr! Übermäßiger Schalldruck von Ohr- und

Kopfhörern kann zu Gehörschädigungen führen. Wenn Sie über längerere Zeit laute Musik horen, kann Ihr Hörvermögen beeinträchtigt

werden. Stellen Sie eine angemessene Lautstärke ein.

1. Dieses Produkt ist nur für die Tonunterhaltung

vorgesehen. Um gefährliche Situationen zu vermeiden, das Produkt nicht für andere als die in dieser Anleitung beschrieben Zwecke verwenden. Unsachgemäß

Verwendung ist gefährlich und führt zum Verlust der Garantie.

1. Nur für den Hausgebrauch. Nicht im Freien verwenden.
2. Erstickungsgefahr! Verpackungsmaterial von Kindern

fernhalten.

DE

4

1. Nur unter normalen Raumbedingungen (Temperatur und Feuchtigkeit) verwenden.
2. Das Produkt ist nur für die Verwendung in gemäßigen Breiten geeignet. Nicht in tropischen oder besonders feuchten Klimazonen verwenden.
3. Das Produkt nicht von kalten in warme Umgebungen und umgekehrt bringen. Kondensation kann zur Beschädigung des Produktes und elektrischer Bauteile führen.
4. Ausschließlich vom Hersteller empfohlenes oder im Lieferumfang befindliches Zubehor verwenden. Entsprechend den Angaben in dieser Gebrauchsanweisung montieren.
5. Beim Aufstellen des Produktes ausreichend Platz für Luftzirkulation freilassen (mindestens 10 cm rund um das Produkt). Nicht in Bücherregalen, Einbauschränken o.a. Aufstellen.
6. Die Luftungsöffnungen nicht mit Gegenständen wie Zeitungen, Tischtüchern, Vorhängen usw. abdecken, daß die Luftzirkulation befindert. Keine Gegenstände in das Produkt einstecken.
7. Nicht in der Höhe von Wärmequellen wie z.B. Heizkörpern, Heizregistern, Öfen oder anderen wärmeerzeugenden Geräten (einschließlich Verständner) aufstellen.
8. Das Produkt nicht verschieben oder bewegen, während es eingeschaltet ist.
9. Die Oberfläche des Produktes nicht mit scharfen oder harten Gegenständen berühren, andrücken oder reiben.
10. Achtung! Um die Gefahr eines Brandes oder Stromschlages zu reduzieren, das Produkt nicht Regen oder Feuchtigkeit aussetzen.
11. Das Produkt darf keinen Tropfen oder Spritzern ausgesetzt werden, und es dürfen keine mit Flüssigkeiten gefüllte Gegenstände wie Vasen auf das Produkt gestellt werden.
12. Darauf achten, dass keine Gegenstände oder Flüssigkeiten durch Öffnungen in das Gehäuse eindringen.

5

DE

1. Keine offenen Flammen wie z.B. brennende Kerzen auf das Produkt stellen.
2. Sümmtliche Wartungsarbeiten ausschließlich von qualifiziertem Kundendienstpersonal durchführten halten. Auf keinen Fall versuchen, das Produkt selbst zu reparieren. Bei Beschädigungen jeglicher Art den Kundendienst konsultieren, z.B. bei Beschädigung des Netzkabels oder Netzsteckers, nachdem Flüssigkeiten in das Produkt eingedrungen oder Gegenstände hineingegeben sind, das Gehäuse beschädigt ist, das Produkt Regen oder Feuchtigkeit ausgesetzt war, nicht ordnungsgemäß funktioniert oder fallen gelassen wurde.
3. Vor Anschluss des Produktes an der Steckdose-sicherstellen, dass die auf dem Produkt angegebene Spannung mit der Netzspannung übereinstimmt.
4. Nur den mitgelieferten Netzadapter verwenden.
5. Der Netzadapter dient zum Trennen des Produktes vom Netz und muss deshalb leicht zugänglich bleiben. Um die Stromaufnahme vollständig auszuschalten, den Netzadapter ziehen.
6. Es ist möglich, dass das Produkt infolge elektrostatischer Entladungen nicht einwandfrei Funktioniert oder auf die Betätigung eines Bedienelementes nicht reagiert. Das Produkt ausschalten und den Netzadapterziehen; nach einigen Sekunden den Netzadapter wieder einstecken.
7. Darauf achten, dass nicht auf das Netzkabel getreten und es nicht gequetscht wird, insbesondere am Stecker, den Anschlussdosen und an der Stelle, an welcher das Kabel am Produkt angeschlossen ist.
8. Bei Fehlfunktionen während der Verwendung, bei Gewitter, vor dem Reinigen und wenn das Produkt langere Zeit nicht gebraucht wird, den Netzadapterziehen.
9. Achtung! Vor dem Reinigen das Produkt ausschalten und den Netzadapterziehen.
10. Am Ende der Lebensdauer das Gerät unbrauchbar machen: den Netzadapterziehen und das Netzkabel abschneiden.

DE

6

1. Spannungsfrei nur bei gezogenem Stecker.
2. Menschen mit Herzschrittmacher sollenn vor der Verwendung des (Lade-)Gerätes ihren Arzt kontaktieren!
3. Legen Sie keine Gegenstände, außer das zu ladende Gerät, auf das Ladegerät. Legen Sie keine Gegenstände zwischen Ladegerät und aufzuladendem Gerät. Dies kann zu Erwärung, Feuer oder Verbrennungen führen.

BESTIMMUNGSGEMÄSSE VERWENDUNG

Dieses Produkt ist für die Tonwiedergabe via DAB Radio, UKW-Radio, Audio-Eingang (AUX IN) oder Bluetooth® und zum kabellosen Aufladen von geeigneten Geräten vorgesehen. Das Produkt ausschließlich gemäß diesen Anweisungen verwenden. Das Produkt ist konzipiert für die Verwendung im privaten Haushalt und nicht für gewerblichen Gerbauch geeignet.

Die Imtron GmbH übernimmt keine Haftung für Schäden am Produkt, Sachschaden, oder Verletzung von Personen aufgrund von unachtsamer, unsachgemäß, falscher oder nicht dem vom Hersteller angegebenen Zweck entsprechender Verwendung des Produkts.

BEDIENELEMENTE UND KOMPONENTEN

A. Teleskopantenne
B. DC-Anschluss DC IN
C. Eingang AUX IN
D. Ladefläche
E. Taste zurück
F. Taste vor
G. Taste MENU / INFO
H. Taste Standby/Mode
I. Programmspeicher 2
J. Programmspeicher 1
K. Taste PRE.
L. Taste Wecker
M. Taste SNOOZE
N. Taste SELECT / VOLUME
O. Display
P. Netzteil mit Kabel und DC-Stecker

LIEFERUMFANG

1xNetzteil
1 x Bedienungsanleitung

DE

8

VOR DEM ERSTEN GEBRAUCH

Entfernen Sie das Produkt und Zubehör vorsichtig aus der Originalverpackung. Überprüfen Sie den Verpackungsinhalt auf Vollständigkeit und Beschädigungen. Sollte der Verpackungsinhalt unvollständig oder sollenn Beschädigungen feststellbar sein, Kontaktieren Sie umgehend ihre Verkaufsstelle.

SPRACHE

Ihr Radio ist werkseitig auf Englisch eingestellt. Sie können diese unter SYSTEMEINSTELLUNG ändern.

STROMVERSORGUNG

Abb. 1 Stecken Sie den DC-Stecker des Netzteils in die Buchse DC 5 V. Stecken Sie danach das Netzteil in eine Steckdose.

BEDIENUNG

Abb.2 Antenne ausrichten For optimalen Empfang die Teleskopantenne vollständig auffahren und ausrichten. Gerat ein-/ausschalten (Standby) Drucken und halten Sie Taste Standby/Mode , um das Produkt ein-/auszuschalten. Lautstärke einstellen Wahrend der Wiedergabe kann die Lautstark dem Lautstärkenregler VOLUME reguliert we

DAB RADIO

Abb. 3 Drucken Sie die Taste Standby/Mode, um in den DAB Modus zu schalten.

Wenn Sie das Radio zum ersten Mal einschalten, dann führt diese einen automatischen Suchlauf der DAB/DAB+ -Sender durch. Die Senderliste wird gespeichert, sodass beim nachsten Einsatz den Radios kein erneuter Suchlauf gestartet wird.

Wenn der Suchlauf abgeschlossen ist, werden die Sender in alphabetischer Reihenfolge sortiert. Der erste verfügbare Sender wird wiederergegeben.

Hinweis:

Wenn zum aktuellen Zeitpunkt kein DAB Empfang möglich ist, dann ändern Sie die Position des Geräts oderrichten die Antenne neu aus.

DAB SENDER WECHSELN

1. Drücken Sie im DAB-Modus die Tasten vor zurück um durch die verfügbaren DAB/DAB+ -Sender zu navigieren.
2. Drücken Sie zur Bestätigung SELECT.

AUTOMATISCH DAB-RADIOSENDER SPEICHERN

Langer Tastendruck auf MENU im DAB-Modus und dann mit den Tasten vor / zurück Full scan auswahlen.

Bestätigten Sie die Auswahl mit SELECT.

Das Gerät durchsucht alle verfügbarbaren DAB/DAB+ -Sender und gibt den ersten verfügbarbaren Sender wieder.

Hinweis

Neue Radiosender und Dienste werden zu den gespeicherten DAB/DAB+ -Sendern hinzugeführ. Um neue DAB/DAB+ -Sender und Dienste auf Ihr dem Radio verfügbar zu machen, führen Sie regelmäßigen einen Suchlauf durch.

DE

10

SENDERINFORMATIONEN ANZEIGEN

1. Stellen Sie DAB-Radiosender ein.

2. Drücken Sie während der Wiedergabe von DAB/DAB+ -Radio wiederholt MENU / INFO, um durch die folgenden Informationen zu blättern (falls verfügbar):

3. Ensemblename

4. Frequenz
5. Signalfehlerrate
6. Audiostatus und Bitrate
7. Zeit
8. Datum
9. Radiotext
10. Signalärke
    Programmtyp
    Power mains

MANUELL DAB-SENDER SPEICHERN

Sie konnen maximal 20 DAB/DAB+ -Sender speichern.

1. Stellen Sie den gewünschten DAB-Sender ein.
2. Drücken Sie die Taste PRE. und rufen Sie mit dem VOLUME Schalter den Programmspeicher auf. Drücken und halten Sie SELECT für ca. eine Sekunde, sodass auf dem Display erscheid.
3. Wiederholen Sie die Schritte 1 bis 2, um weitere DAB/DAB+ -Sender zu speichern.
4. Oder Sie können die 3 Lieblingssender schnell voreinstellen, indem Sie die Taste 1-2-3 ca. 2 Sekunden lang gedrückt halten, bis 'Save to Preset' (in Voreinstellungen speichern) erscheint und die nummerierte(Liste der vorprogrammierten Sender erscheint.

Hinweis: Sollte bereits ein DAB-Sender voreingestellt sein, wird dieser überschreiben, wenn Sie einen neuen Sender speichern.

VOREINGESTELLTEN DAB- RADIOSENDER AUSWÄHLEN

1. Drücken Sie Standby/Mode DAB/DAB+ Modus auszuwahlen.
2. Drücken Sie die Taste PRE., bis „Preset Recall“ <#: gespeicherter Sendername> erscheint.
3. Wahlen Sie mit den Tasten vor zurück eine voreingestelle Nummer aus und bestätigten Sie die Wahl durch Drücken des SELECT Schalters.

VERWENDEN DES DAB/DAB+ -MENUS

Drücken Sie im DAB Modus die Taste MENU, sodass sich ein Menu öffnet und danach die Tasten vor zurück um durch die Menüoptionen zu blättern. Bestätigen Sie die Auschwitz jeweils mit SELECT.

• Station list (Programmliste)
  Full scan

(Vollständiger Sendersuchlauf) Suchen aller verfügbaren DAB/DAB+ -Sender.

• Station order (Senderreihenfolge)

Multiplex

Alphanumeric

DRC>

Dynamic Range Control Einstellung macht leise Töne in einer lauten Umgebung better hörbar.

Off / low / high

• Main menu (Hauptmenü)

FM RADIO

FM-Radiosender einstellen

Abb. 4 1. Drücken Sie die Taste Standby/Mode / , um FM-Radio auszuwahlen.

1. Das Radio wechselt zum zuletzt gewählten Sender.

DE

12

Frequenzeinstellung eines FM-Radiosenders

1. Stellen Sie einen FM-Radiosender ein.
2. Manuelle Frenzeinstellung

Drucken Sie die Tasten vor / zurück um die

Frequenz in O,05 MHz Schritten zu verändern.

1. Automatische Frenzeinstellung

Drücken Sie die Tasten vor / zurück fur 1-2

Sekunden und das Radio stoppt die Sendersuche, wenn ein aktiver Sender gefunden wird.

FM-Sender Speichern

Sie konnen maximal 20 FM Radiosender speichern.

1. Stellen Sie den gewünschten FM Sender ein.
2. Drücken Sie die Taste PRE. und wahlen Sie danach mit dem VOLUME -Regler den Programmspeicherplatz.

Halten Sie danach SELECT fur ca. 1 Sekunde gedrückt bis

im Display Preset ... Saved erscheint.

1. Wiederholen Sie die Schritte 1 bis 2, um weitere FM-Sender zu speichern.
2. Oder Sie können 2 Lieblingssender schnell voreinstellen, indem Sie die Programmspeichertaste 1 oder 2 ca. 2

Sekunden lang gedrückt halten, bis im Display Preset ...

Saved erscheint.

Hinweis: Sollte bereits ein UKW-Sender voreingestellt

sein, wird dieser überschreiben, wenn Sie einen neuen

Sender speichern.

Auswahl eines voreingestellten FM- Radiosenders

1. Drücken Sie die Taste PRE., um das Preset-Menü (Programmspeicher) aufzurufen.
2. Wahlen mit den Tasten vor / zusammen eine voreingestellte Nummer aus und bestätigten Sie die Wahl mit SELECT.

13

Verwendendes FM-Menüs

1. Drücken Sie im FM-Modus die Taste MENU für ca.
   1 Sekunde und wahren Sie mit den Tasten vor / zurück
   ⁺ eine Menüoption aus:
   Scan setting (Scan-Einstellung)
   Audio setting (Stereo /Mono-Einstellung)
   Main menu (Hauptmenü)

2. Bestätigen Sie die Auswahl mit SELECT.

SCAN-Einstellung

1. Drücken Sie im FM-Modus MENU für ca. 1 Sekunde und wahren Sie mit den Tasten vor / zurück <scan setting.
2. Drucken Sie SELECT, um die Auswahl zu bestätigten.

3. Wahlen Sie mit den Tasten vor zurück eine Menüoption aus und bestätigten Sie mit SELECT.

4. (Nur starke Sender) Suchen von Sendern mit starken Signalen

5. (Alle Sender)
   Suchen aller verfügbarbaren Radiosender

AUDIO-Einstellung

1. Drücken Sie im FM-Modus MENU und wahlen Sie mit den Tasten vor / zurück Audio setting>.
2. Drucken Sie SELECT, um die Auswahl zu bestätigten.

3. Wahlen Sie mit den Tasten vor zurück eine Menüoption aus und bestätigten Sie mit SELECT.

DE

14

SYSTEMEINSTELLUNG

Abb. 5 Langer Tastendruck auf MENU in einem beliebigen Modus, dann mithilfe der Tasten vor / zurück

Main menu (Hauptmenu) wahren. Bestätigen Sie die Auswahl mit SELECT.

Folgende Menüoptionen stehen zur Auswahl:

• Set Time/ Date (Zeiteinstellung)
• Alarm (Alarm einstellen)
• Sleep (Schlummerfunktion)
• Backlight (Displaybeleuchtung)
  Language (Sprache)
  Factory Reset (Werkseinstellung)
• Software version (Software-Version)

Schlummerfunktion (Sleep)

1. Wahlen Sie mit den Tasten vor /Tomorrow Lie Menüoption < Sleep > aus und bestätigen Sie mit der Taste SELECT.
2. Drücken Sie die Tasten vor zurück oft, bis Sie die gewünschte Zeit, zwischen 15-120 Minuten oder OFF (Aus), eingestellt haben. Drücken Sie SELECT, um zu bestätigten. Die gewählte Schlummerzeit wird auf dem Radiodisplay in Minuten angezeigt, z. B.

15 und zählt darüber, bis sich das Gerät schließlich ausschaltet.

Zeiteinstellung (Time setup)

1. Wahlen Sie mit den Tasten vor / darüber die Menüoption Time setup aus und bestätigten Sie mit SELECT.

2. Wahlen Sie mit den Tasten vor zurück aus gewünschte Unternehmen auf:

3. Set time: manuelle Zeit- und Datuminstellung

4. Clock format: Auswahl zwischen 12/24 Stundenformat
5. Auto update: Auswahl zwischen DAB Update, FM Update, Any Update oder No Update

15

Displaybeleuchtung (Backlight)

1. Wahlen Sie mit den Tasten vor zurück die Menüoption Backlight aus und bestätigten Sie mit der Taste SELECT.
2. Wahlen Sie nachfolgende Optionen mit den Tasten vor / zurück und drücken Sie die Taste SELECT um die Eingabe zu bestätigen und wieder ins Menu für Displaybeleuchtung zu gelangen.

Timeout: 180 - 10s/On (dauerhaft ein)

On level (Helligkeit wenn Display an): high (hoch) / medium (mittel) / low (niedrig)

Dim level (Helligkeit wenn Display aus): high (hoch) / medium (mittel) / low (niedrig)

Werkseinstellung

Wahlen Sie mit den Tasten vor / zusammen die Menüoption Factory Reset aus und bestätigen Sie mit SELECT. Wahlen Sie YES (ja) oder NO (nein) und bestätigen Sie mit SELECT.

Anzeigender Software Version

Wahlen Sie mit den Tasten vor /Tomorrow Die Menüoption SW version aus und bestätigten Sie mit SELECT. Die Softwareversion des Produktes wird angezeigt.

Sprache einstellen (Language)

Wahlen Sie mit den Tasten vor / zurück die Menüoption Language aus und bestätigten Sie mit SELECT. Wahlen Sie eine Sprache und bestätigten Sie mit SELECT.

ALARM

Hinweis:

Stellen Sie sicher, dass die Uhrzeit korrekt eingestellt ist.
1. Drücken Sie die Taste Wecker ggf. mehrmals, um folgende Optionen aufzurufen:

• Alarm 1
• Alarm 2

DE

16

1. Wecker aktivieren (Enable) - drücken Sie die Tasten vor / zurück und bestätigen Sie mit SELECT.

Wahlen Sie, wie der Wecker eingeschaltet werden soll:

Wahlen Sie Off (aus), um den Alarm zu deaktivieren.
- Wahlen Sie Daily (täglich), Once (einalig), Weekdays (werktags) oder Weekend (Wochenende), um den Alarm zu aktivieren.

Hinweis: Alternativ können Sie über das Hauptmenu auf den Wecker zugreifen.

1. Weckzeit (Time) einstellen - drücken Sie die Tasten vor / zurück und bestätigten Sie mit SELECT.

Stellen Sie die Uhrzeit ein, bei welcher der Alarm eingeschaltet werden soll.

1. Modus (Mode) einstellen - drücken Sie die Tasten vor / zurück und bestätigen Sie mit SELECT.

Wahlen Sie hier den Modus für den Wecker:

DAB: Mit DAB-Radio aufwachen
FM: Mit FM-Radio aufwachen
- Buzzer (Summer): Mit Alarmton aufwachen

Hinweis:

Der zuletzt gehörte Sender wird automatisch ausgewählt, außer Sie wahren einen anderen Sender aus.

1. Programmspeicher (Preset) - drücken Sie die Tasten vor / zurück und bestätigen Sie mit SELECT.

Wahlen Sie hier den Sender aus, der mit Radiomodus aktiviert werden soll.

Hinweis

• Dieser Menüpunkt ist nur unter Radiomodus verfügbar.

• Wahlen Sie hier keinen Sender aus, wird der zuletzt gehörte Sender ausgewählt.

• Lautstärke (Volume) - drücken Sie die Tasten vor / zurück und bestätigten Sie mit SELECT.

Hier können Sie die Lautstärke einstehen, bei welcher der Wecker eingeschaltet wird.

1. Speichern (Saved) - drücken Sie die Tasten vor / zurück und bestätigen Sie mit SELECT.

17

1. Den Alarm ausschalten: Sobald der Alarm ertönt, können Sie den Alarm durch Drücken der Taste SELECT ausschalten.

Hinweis: Das Gerät schaltet sich automatisch nach 60 Minuten aus.

Alarmwiederholung

Wenn der Alarm ertont, drücken Sie SNOOZE, um die 10-minütige Schlummerfungtion zu aktivieren.

Ausschalten des Alarmtons

Wenn der Wecker ertont, die Taste gedrück halten und der Wecker schaltet sich aus.

BLUETOOTH

In this Modus konnen Sie das Radio als Lautsprecher für eine externe Wiedergabequelle (z.B. Handy oder MP3-Player) verwenden. Die Signalübertragung erfolgt kabellos via Bluetooth®.

Hinweis

Vor der Wiedergabe,müssen Sie das Radio (in thisem Fall Bluetooth®-Empfänger) und Wiedergabegerät (Sender) koppeln (Pairing).

Kompatibiltät

Das Produkt ist kompatibel mit bluetooth® fahigen Mobiltelefonen und Musikwiedergabegeräten. Es verfügbar über Bluetooth® Version 4.2. Das Produkt Funktioniert auch mit Geräten, die über andere Bluetooth®-Versionen verfügen, z.B.

Kabellose Stereowiedergabe

Kabellose Musiksteuerung

AVRCP (Audio/Video Remote Control Profile)

DE

18

Hinweis

• Der Abstand zwischen dem Laufsprecher und dem Mobiltelefon/Wiedergabegerätarf nicht großer als 8 Meter sein.
• Bevor Sie eine Bluetooth®-AV-Quelle koppeln, beachten Sie ebenfalls die Bedienungsanleitung des AV-Senders bezüglich Sicherheitshinweisen und Gebrauch mit anderen Geräten.

Koppeln (Pairing)

1. Drücken Sie die Taste Standby/Mode bis im Display Bluetooth® angezeigt wird. Das Gerät befindet sich nun im Bluetooth®-Modus.
2. Schalten Sie Bluetooth® an Ihr Wiedergabegerät ein. Machen Sie am Wiedergabegerät ggf. einen Suchlauf nach Bluetooth®-Geräten. Koppeln Sie Ihr Wiedergabegerät mit OCR 530-B. Die Geräte sind nun miteinander verbunden und Sie horen eine Stimme, die sagt: „Bluetooth connected successfully.” (Bluetooth erfolgreich verbunden).

3. Zum Beenden der Bluetooth®-Verbindung:

4. Wenn die „Bluetooth“- Funktion ausgeschaltet wird oder mit einem langen Tastendruck auf PRE. , horen Sie eine Stimme, dieagt „Bluetooth disconnected" (Bluetooth ausgeschaltet).

5. Wechseln Sie den Betriebsmodus.

Bluetooth® Wiedergabe

1. Starten Sie die Musikwiedergabe am Wiedergabegerät oder mit der Taste SELECT am Laufsprecher.
2. Drücken Sie jeweils kurz die Tasten vor / zurück, um einen Titel vor- oder zurückzuspringen.
3. Die Lautstärke mit dem VOLUME-Regler regulieren.

1. Verbinden Sie Ihr Wiedergabegerät und das Produkt mit einem passenden Audiokabel mit 3,5 mm Klinken.

2. Schalten Sie das Gerät ein und wahren Sie durch Drücken der Taste Standby/Mode den Modus Auxiliary Input.

3. Haben Sie beiden Geräte verbunden starten Sie die Wiedergabe.
4. Bedieren Sie die Wiedergabe über Ihr Wiedergabegerät. Die Lautstärke können Sie mit Lautstärkeregler VOLUMEändern.

ALLGEMEINE EINSTELLUNGEN

Senderinformationen

Drücken Sie jeweils kurz die Taste MENU/INFO um verschiedene Informationen wie Radio Text, Sendernamen, Zeit usw. anzuzeigen.

INDUKTIONSLADEN

Abb. 6 1. Stellen Sie sicher, dass Ihr Gerät schnurlos aufgeladen werden kann (induktiv ladefähig).

1. Das Radio muss ans Stromnetz angeschlossen sein. Es kann ein- oder ausgeschaltet sein.
2. Legen Sie das zu ladende Gerät mit der Rückseite auf die Ladefläche. Liegt ein ladefähiges Gerät auf dem Ladegerät, blinkt rechts oben im Display ein entsprechendes Symbol.

Hinweis:

• Legen Sie das zu ladende Gerät möglichst mittig auf die Ladefläche.
• Halten Sie das Ladegerät während des Ladens mind. 1 Meter von Radio- oder TV-Geräten entfernt.
• Dicke Schutzhüllen, z. B. am Mobiltelefon, können den Ladevorgang verzögern oder komplett stären. Nehmen Sie Schutzhüllen ggf. ab.

DE

20

• Achtung! Legen Sie keine empfindlichen Gegenstände, wie bspw. Bank- oder Kreditkarten, Speicherkarten, Armbanduhren usw., auf oder in der Höhe des Ladegerates ab, da diese durch das Induktionsfeld beschädigt werden können.

REINIGUNG UND PFLEGE

• Ziehen Sie vor jeder Reinigung den Netzadaptor aus der Steckdose.
• Achtung! Esarfkein Wasser in das Gerat eintreten.
• Das Gehäuse mit einem leicht angefeuchteten Tuch reinigen.
• Keine scharfen, scheuernden oder aggressiven Reinigungsmittel verwenden.
• Keine Chemikalien (z.B. Benzin, Alkohol) zur Reinigung des Gehäuses verwenden.

FEHLERBEHEBUNG

Sollte es während des Betriebs zu Störungen kommt, beachten Sie nachfolgende Tabelle. Sollten die Probleme wie unter Behebung angegeben nicht abgestellt werden können, wenden Sie sich an ihren Handler.

Problem Mögliche	Ursache	Behebung
Produkt Funktioniert nicht oder ladt nicht	Keine Stromversorgung	Stromanschluss überprüfen
Kein Ton Lautstärke ausgeschaltet		Lautstärke einstellen
Kein Radioempfang	Antonne wurde verstellt	Richten Sie die Antenne neu aus

21

TECHNISCHE DATEN

Netzteil

Hersteller: DongGuan Obelieve

Electronic Co., Ltd

Modell: OBL-0502400E

Eingangsspannung : 100 - 240 V~

Eingangswechselstromfrequenz : 50/60 Hz

Ausgangsspannung:5,0V

Ausgangsstrom : 2,4 A

Ausgangsleistung : 12,0 W

Durchschnittliche Effizienz im Betrieb : 83,4%

Effizienz bei geringer Last (10%): 75,6%

Leistungsaufnahme bei Nulllast:0,07 W

Radio

Leistungsaufnahme im Betrieb : max. 5 W

Standby-Stromverbrauch: < 1 W

TuningBereich(TunerDAB)：174,9-239,2MHz

TuningBereich(TunerFM)：87,5-108MHz

Tuning Grid (Tuner FM) : 0,05 MHz

Bluetooth® Frequenzbereich : 2402 MHz - 2480 MHz

Bluetooth® Maximale Sendeleistung : -4,535 dBm

Betriebsumgebungseigenschaft: 0^ - 40^

Abmessungen : ca. 150× 75× 180mm

Gewicht : ca. 532 g

KONFORMITÄTSERKLÄRUNG

Hiermit erklart Imtron GmbH, dass der Funkanlageotyp

OCR 530-B der Richtlinie 2014/53/EU entspricht. Der

Vollständige Text der EU-Konformitätserklärgung ist unter der

folgenden Internetadresse verfügbar:

http://de.ok-online.com/nc/de/suche.html

22

ENTSORGUNG

Dieses Produkt nicht im unsortingen Hausmull entsorgen. An einer ausgewiesenen Sammelstelle für Elektro- und Elektronik-Altgeräte entsorgen. Dadurch/TRagen Sie zum Schutz der Ressourcen und der

Umwelt bei. Für weitere Information wenden Sie sichitte an ihren Handler oder die ortlichen Behörden.

CONGRATULATIONS

Modell : OBL-0502400E

VOOR HET EERSTE GEBRUK

Uitgangsvermögen : 12,0 W

Välj lage für väckarklockan:

DAB:vakna med DAB-radio
FM:vakna med FM-radio
- Buzzer:vakna med larmljud

Modell : OBL-0502400E

KONTROLLER VE BILESENLER

A. Teleskopik anten
B. DC Soketi DC IN
C. GIRIS AUX IN
D. Şarj yüzeyi
E. Geridugmesi
F. ileri dugmesi
G. MENU / INFO dügmesi
H. Bekleme/Mod dugmesi
I. On Ayar 2
J. On Ayar 1
K. PRE Dügmesi
L. Alarm Düğmesi
M. SNOOZE dugmesi
N. SELECT / VOLUME dügmesi
O. Ekran
P. Kablo ve DC fişi iceren güç kablosu

TESLIMAT icERiG

1xAdet adaptor
1xKullanim kilavuzu

209

TR

ILK KULLANIMDAN ÖNCE
