BRUKSANVISNING DWE4357 DEWALT

1) Sikkerhet på arbeidsområdet

låseknappen på spindelen

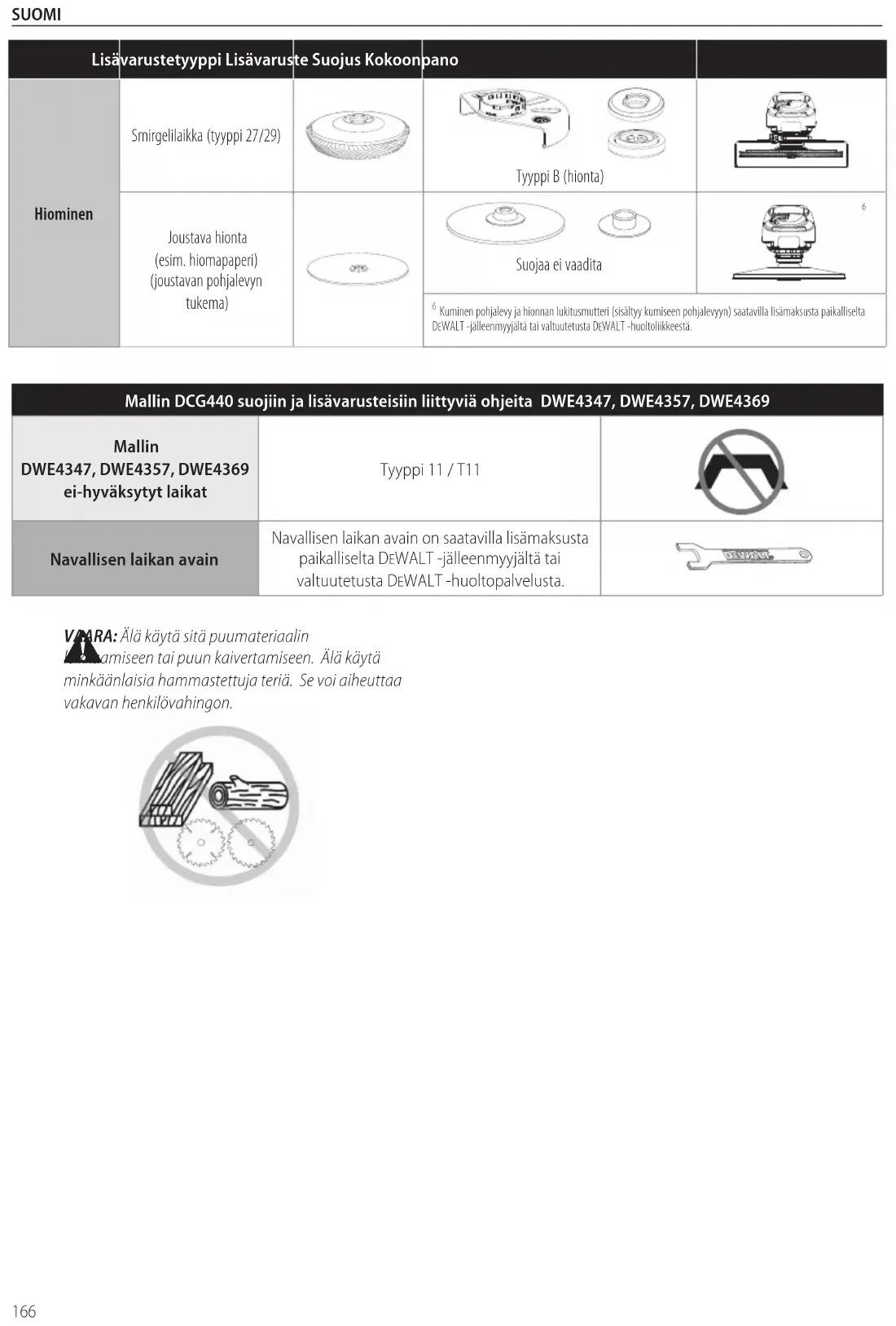

Kuminen pohjalevy ja hionnan lukitusmutteri (sisältyy kumiseen pohjalevyyn) saatavilla lisämaksusta paikalliselta DeWALT ‑jälleenmyyjältä tai valtuutetusta DeWALT ‑huoltoliikkeestä.167 sVEnska kan vibrationen avvika. Detta kan avsevärt öka exponeringsnivån under hela dessarbetstid. En uppskattning av exponeringsnivån för vibrationer bör dessutom ta med i beräkningen de gånger verktyget är avstängt, eller när det är igång utan att utföra sitt arbete. Detta kan avsevärt minska exponeringsnivån under hela dessarbetstid. Identifiera ytterligare säkerhetsåtgärder för att skydda handhavaren mot verkningarna av vibration, såsom att: Den emissionsnivå för vibration som anges i detta informationsblad har uppmätts i enlighet med en standardiserad test som anges i EN62841, och den kan användas för att jämföra ett verktyg med ett annat. Den kan användas för att få fram en preliminär uppskattning avexponering.

VARNING: Den angivna emissionsnivån för vibration gäller vid verktygets huvudsakliga användning. Om verktyget emellertid används för andra tillämpningar, med andra tillbehör, eller om det är dåligt underhållet LITEN VINKELSSLIP

DWE4347, DWE4357, DWE4369

Gratulerar! Du har valt ett DeWALT‑verktyg. År av erfarenhet, grundlig produktutveckling och innovation gör DeWALT till en av de pålitligaste partnerna för fackmannamässiga elverktygs‑användare. Tekniska data

Typ 2 2 2 Strömförsörjning W

Tomgångmärkvarvtal min

• vikt inkluderar sidohandtag och skydd Buller‑ och vibrationsvärden (triax vektorsumma) i enlighet med EN62841‑2‑3:

(ljudeffektnivå) dB(A) 97 97 97 K (osäkerhet för angiven ljudnivå) dB(A) 3 3 3 Ytslipning Vibrationsemissionsvärde a h,AG = m/s

1,5 1,5 1,5 Kapning Vibrationsemissionsvärde a h,CO = m/s

1,5 1,5 1,5 Svenska (översatt från de ursprungliga instruktionerna)168 sVEnska underhålla verktyget och tillbehören, hålla händerna varma, organiseraarbetsgången.

SE UPP: Arbete med stålborsten eller slipkapskivan kan leda till olika vibrationsnivåer!

VARNING: Slipning av tunna metallplåtar eller andra lättvibrerande strukturer med stor yta kan resultera i en total bulleremission som är mycket högre (upp till 15dB) än de deklarerade bulleremissionsvärdena. Sådana arbetsstycken bör så långt som möjligt förhindras från att avge ljud genom lämpliga åtgärder såsom applicering av tunga flexibla dämpningsmattor. Den ökade bulleremissionen ska också beaktas vid både riskbedömningen av bullerexponering och vid val av lämpligahörselskydd. EC‑Följsamhetsdeklaration Maskindirektiv Liten vinkelsslip

DWE4347, DWE4357, DWE4369

DeWALT deklarerar att dessa produkter, beskrivna under Tekniska data uppfyller: 2006/42/EC, EN62841‑1:2015+A11:2022, EN62841‑2‑3:2021 +A11:2021. Dessa produkter uppfyller också direktiv 2014/30/EU och 2011/65/EU. För mer information, var god kontakta DeWALT på följande adress, eller se handbokensbaksida. Undertecknad är ansvarig för sammanställning av den tekniska filen och gör denna förklaring å DeWALTsvägnar. Markus Rompel VIce verkställande teknikdirektör, PTE Europa DeWALT, Richard‑Klinger‑Straße 11, 65510, Idstein, Tyskland

VARNING: För att minska risken för personskada, läsinstruktionshandboken. Definitioner: Säkerhetsriktlinjer Nedanstående definitioner beskriver allvarlighetsnivån för varje signalord. Var god läs handboken och uppmärksamma dessasymboler.

FARA: Indikerar en omedelbart riskfylld situation som, om den inte undviks, kommer att resultera i dödsfall eller allvarligpersonskada.

VARNING: Indikerar en potentiellt riskfylld situation som, om den inte undviks, skulle kunna resultera i dödsfall eller allvarligpersonskada.

SE UPP: Indikerar en potentiellt riskfylld situation som, om den inte undviks, kan resultera i mindre eller medelmåttigpersonskada. OBSERVERA: Anger en praxis som inte är relaterad till personskada som, om den inte undviks, skulle kunna resultera iegendomsskada.

Anger risk för elektriskstöt.

Anger risk föreldsvåda. Säkerhetsvarningar, Allmänt Elverktyg

VARNING: Läs alla säkerhetsvarningar, instruktioner, illustrationer och specifikationer som levereras med detta elverktyg. Underlåtenhet att läsa alla instruktioner som listas här nedan kan resultera i elektrisk stöt, eldsvåda och/eller allvarligpersonskada.

Termen “elverktyg” i varningarna syftar på ditt starkströmsdrivna (sladdanslutna) elverktyg eller batteridrivna (sladdlösa)elverktyg.

1) Säkerhet på Arbetsområdet

a ) Håll arbetsområdet rent och ordentligt upplyst. Belamrade eller mörka områden inbjuder tillolyckor. b ) Använd inte elektriska verktyg i explosiva atmosfärer, såsom i närvaron av lättantändliga vätskor, gaser eller damm. Elektriska verktyg ge upphov till gnistor som kan antända dammet ellerångorna. c ) Håll barn och åskådare borta meda du arbetar med ett elverktyg. Distraktioner kan göra att du förlorarkontrollen.

2) Elektrisk Säkerhet

a ) Kontakterna till elverktyget måste matcha uttaget. Modifiera aldrig kontakten på något sätt. Använd inte några adapterpluggar med jordanslutna (jordade) elektriska verktyg. Omodifierade kontakter och matchande uttag minskar risken för elektriskstöt. b ) Undvik kroppskontakt med jordanslutna eller jordade ytor såsom rör, värmeelement, spisar och kylskåp. Det finns en ökad risk för elektrisk chock om din kropp är jordansluten ellerjordad. c ) Utsätt inte elektriska verktyg för regn eller våta förhållanden. Vatten som kommer in i ett elverktyg ökar risken för elektriskstöt. d ) Missbruka inte sladden. Använd aldrig sladden till att bära, dra eller koppla bort elverktyget från strömmen. Håll sladden borta från värme, olja, skarpa kanter eller rörliga delar. Skadade eller tilltrasslade sladdar ökar risken för elektriskstöt. e ) När du arbetar med ett elverktyg utomhus, använd en förlängningssladd som passar för utomhusanvändning. Användning av en sladd som passar för utomhusanvändning minskar risken för elektriskstöt. f ) Om arbete med ett elverktyg i en fuktig lokal är oundvikligt, använd ett uttag som är skyddat med169 sVEnska jordfelsbrytare (RCD). Användning av en RCD minskar risken för elektriskstöt.

3) Personlig Säkerhet

a ) Var vaksam, ha koll på vad du gör och använd sunt förnuft när du arbetar med ett elverktyg. Använd inte ett elverktyg när du är trött eller påverkad av droger, alkohol eller medicinering. Ett ögonblicks ouppmärksamhet när du arbetar med elektriska verktyg kan resultera i allvarligpersonskada. b ) Använd personlig skyddsutrustning. Bär alltid ögonskydd. Skyddsutrustning såsom dammfilterskydd, halksäkra säkerhetsskor, skyddshjälm eller hörselskydd som används för lämpliga förhållanden minskarpersonskador. c ) Förebygg oavsiktlig igångsättning. Se till att strömbrytaren är i frånläge innan du ansluter till strömkällan och/eller batteripaketet, plockar upp eller bär verktyget. Att bära elektriska verktyg med ditt finger på strömbrytaren eller att strömsätta elektriska verktyg som har strömbrytaren på är att inviteraolyckor. d ) Avlägsna eventuell justeringsnyckel eller skiftnyckel innan du sätter på elverktyget. En skiftnyckel eller en nyckel som sitter kvar på en roterande del av elverktyget kan resultera ipersonskada. e ) Böj dig inte för långt. Bibehåll alltid ordentligt fotfäste och balans. Detta möjliggör bättre kontroll av elverktyget i oväntadesituationer. f ) Klä dig ändamålsenligt. Bär inte lösa kläder eller smycken. Hål hår och kläder borta från rörliga delar. Lösa kläder, smycken eller långt hår kan fastna i delar irörelse. g ) Om det finns anordningar för anslutning av apparater för dammutrensning och insamling, se till att dessa är anslutna och används på ett korrekt sätt. Användning av dammuppsamling kan minska damm‑relateradefaror. h ) Bli inte vårdslös och ignorera inte säkerhetsprinciperna trots att du är van att använda verktyg. Vårdslöst handlande kan leda till allvarlig kroppsskada på en bråkdel av ensekund.

4) Användning och Skötsel av Elverktyg

a ) Tvinga inte elverktyget. Använd det korrekta elverktyget för din tillämpning. Det korrekta elverktyget gör arbetet bättre och säkrare vid den hastighet för vilket detkonstruerades. b ) Använd inte elverktyget om strömbrytaren inte sätter på och stänger av det. Ett elverktyg som inte kan kontrolleras med strömbrytaren är farligt och måsterepareras. c ) Dra ur kontakten från strömkällan och/eller batteripaketet, om det är löstagbart, från elverktyget innan du gör några justeringar, byter tillbehör eller lägger elverktygen i förvaring. Sådana förebyggande säkerhetsåtgärder minskar risken att oavsiktligt startaelverktyget. d ) Förvara elektriska verktyg som inte används utom räckhåll för barn, och låt inte personer som är obekanta med elverktyget eller med dessa instruktioner använda elverktyget. Elektriska verktyg är farliga i händerna på outbildadeanvändare. e ) Underhåll elverktyg och tillbehör. Kontrollera för feljustering eller om rörliga delar har fastnat, bristning hos delar och andra eventuella förhållanden som kan komma att påverka elverktygets funktion. Om det är skadat, se till att elverktyget blir reparerat före användning. Många olyckor orsakas av dåligt underhållna elektriskaverktyg. f ) Håll kapningsverktyg vassa och rena. Ordentligt underhållna kapningsverktyg med vassa sågkanter är mindre sannolika att fastna och är lättare attkontrollera. g ) Använd elverktyget, tillbehören och verktygssatserna, etc. i enlighet med dessa instruktioner, och ta hänsyn till arbetsförhållandena och det arbete som ska utföras. Användningen av elverktyget för andra verksamheter än de som det är avsett för skulle kunna resultera i en farligsituation. h ) Se till att handtagen och greppytorna är torra och fria från olja och fett. Hala handtag och greppytor förhindrar säker hantering och kontroll av verktyget i oväntadesituationer.

a ) Se till att ditt elverktyg får service av en kvalificerad reparatör, som endast använder identiska ersättningsdelar. Detta säkerställer att elverktygets säkerhetbibehålles.

YTTERLIGARE SPECIFIKA SÄKERHETSREGLER

Gemensamma säkerhetsvarningar för vinkelslipning, slipning, stålborstning eller kapningar a ) Detta elverktyg är avsett att fungera som en vinkelslip, slipmaskin, stålborste eller kapverktyg. Läs alla säkerhetsvarningar, instruktioner, illustrationer och specifikationer som levereras med detta elverktyg. Underlåtenhet att läsa alla instruktioner som listas här nedan kan resultera i elektrisk stöt, eldsvåda och/eller allvarligpersonskada. b ) Vi rekommenderar inte att arbetsmoment såsom polering och slipning utförs med detta elverktyg. Arbetsmoment för vilka elverktyget inte är konstruerat kan eventuellt ge upphov till fara och orsakapersonskada. c ) Konvertera inte detta elverktyg för att fungera på ett sätt som inte är specifikt utformat och specificerat av verktygstillverkaren. En sådan omvandling kan resultera i att du förlorar kontrollen och orsakar allvarligapersonskador. d ) Använd inte tillbehör som inte är specifikt konstruerade och rekommenderade av verktygstillverkaren. Bara för att tillbehöret kan170 sVEnska monteras på ditt elverktyg, garanterar inte detta en säkeranvändning. e ) Angiven hastighet för tillbehöret måste vara åtminstone lika med den maximala hastighet som elverktyget är märkt med. Tillbehör som går snabbare än sin nominella hastighet kan gå sönder ochsplittras. f ) Tillbehörets ytterdiameter och tjocklek måste ligga inom elverktygets kapacitetsmärkning. Tillbehör med fel storlek kan inte skyddas eller kontrolleraskorrekt. g ) Måtten på tillbehörsfästet måste passa måtten på elverktygets monteringsbeslag. Tillbehör med som inte matchar elverktygets monterade hårdvara kommer att köra obalanserat, vibrera för mycket och kan orsaka att man tapparkontrollen. h ) Använd inte ett skadat tillbehör. Före varje användning, inspektera tillbehör såsom sliptrissor med avseende på flisor och sprickor, nötning eller för stort slitage, stålborste med avseende på lösa eller spruckna trådar. Om elverktyg eller tillbehör tappas, inspektera för ev. skada eller installera ett oskadat tillbehör. Efter inspektion och installation av ett tillbehör, placera dig själv och åskådare på sidan av det roterande tillbehörets plan och kör elverktyget med maximal hastighet utan belastning i en minut. Skadade tillbehör kommer normalt att falla sönder under dennatestkörning. i ) Använd personlig skyddsutrustning. Beroende på tillämpning, använd ansiktsskydd, skyddsglasögon eller säkerhetsglasögon. Efter vad som är lämpligt, bär dammfilterskydd, hörselskydd, handskar och verkstadsförkläde som klarar av att stoppa små slipande delar eller bitar av arbetsstycket. Ögonskyddet måste klara av att stoppa flygande skräp som skapas av diverse arbetsmoment. Dammfilterskyddet eller respiratorn måste kunna filtrera partiklar som skapas i ditt särskilda arbete. Att utsättas för högt buller under lång tid kan orsakahörselskador. j ) Håll andra personer på säkert avstånd från arbetsområdet. Alla som kommer in i arbetsområdet måste ha personlig skyddsutrustning. Småbitar av arbetsstycket eller av ett trasigt tillbehör kan flyga iväg och orsaka personskada bortom det omedelbaraarbetsområdet. k ) Håll alltid verktyget i de isolerade greppytorna vid arbete där kaptillbehör riskerar att komma i kontakt med dolda elledningar eller med sin egen nätsladd. Kaptillbehör som kommer i kontakt med en strömförande ledning kan göra att exponerade metalldelar hos elverktyget blir strömförande och kan ge användaren en elektriskstöt. l ) Placera sladden så den går fri från roterande tillbehör. Om du tappar kontrollen kan sladden bli kapad eller fastna, och din hand eller arm kan dras in i det roterandetillbehöret. m ) Lägg aldrig ifrån dig elverktyget förrän tillbehöret har stannat helt och hållet. Det roterande tillbehöret kan hugga tag i ytan och dra iväg verktyget så att du tappar kontrollen överdet. n ) Kör inte elverktyget medan du bär det vid sidan. Oavsiktlig kontakt med det roterande tillbehöret skulle kunna ta tag i dina kläder och dra in tillbehöret motkroppen. o ) Rengör regelbundet elverktygets luftventiler. Motorns fläkt kommer att dra in dammet i kåpan och för mycket metalldamm som samlas där kan ge upphov till elektriskarisker. p ) Använd inte elverktyget i närheten lättantändliga material. Gnistor kan antända dessamaterial. q ) Använd inte tillbehör som kräver flytande kylmedel. Användning av vatten eller andra flytande kylmedel kan leda till livsfarlig elstöt ellerstöt.

Rekyl och relaterade varningar Rekyl är en plötslig reaktion på en fastklämd eller fastkörd roterande skiva, stödrondell, borste eller något annat tillbehör. Klämning eller fastkörning orsakar snabb överstegring av det roterande tillbehöret, som i sin tur tvingar det okontrollerade elverktyget i motsatt riktning mot tillbehörets rotation på det ställe där det harfastnat. Om till exempel en slipskiva fastnar eller kläms av arbetsstycket, kan kanten på skivan som går in i klämpunkten gräva sig in i materialets yta och göra att skivan dras eller hoppar ut. Skivan kan antingen hoppa mot eller bort från användaren, beroende på skivans rörelseriktning vid klämpunkten. Slipskivor kan dessutom brytas sönder under dessaförhållanden. Rekyl uppstår till följd av felaktig användning och/eller hantering av sågen. Detta kan undvikas genom de skyddsåtgärder som beskrivs nedan: a ) Håll ett fast grepp om elverktyget med båda händerna och placera kroppen och armarna på ett sätt som gör att du kan stå emot kraften från eventuella kast. Använd alltid extrahandtag, om sådant medföljer, för maximal kontroll över rekyl eller vridmoment-reaktion under igångsättning. Användaren kan kontrollera vridmomentreaktion eller rekylkrafter, om korrekta försiktighetsåtgärdervidtas. b ) Placera aldrig din hand nära ett roterande tillbehör. Tillbehöret kan rekylera över dinhand. c ) Placera inte din kropp i ett område dit elverktyget kommer att förflyttas om ett kast inträffar. Rekylen kommer att kasta verktyget i motsatt riktning mot skivans rörelse vidklämpunkten. d ) Var särskilt försiktig när du arbetar med hörn, skarpa kanter, osv. Undvik att låta tillbehöret studsa eller hakas fast. Hörn, vassa kanter eller studsande har en tendens att hugga tag i det roterande tillbehöret och orsaka kontrollförlust ellerrekyl. e ) Fäst inte en sågkedja, träsnidande skiva, segmenterad diamantskiva med ett yttre gap större171 sVEnska än 10mm eller tandad sågklinga. Sådana klingor ger ofta upphov till rekyl och förlust avkontroll. Säkerhetsvarningar specifikt för slipnings‑ och kapningsarbeten a ) Använd bara skivor av den typ som rekommenderas för ditt elverktyg och det speciella skydd som är konstruerat för den aktuella skivan. Skivor som elverktyget inte är konstruerat för kan inte skyddas ordentligt och är intesäkra. b ) Slipytan på skivor med försänkt nav måste monteras nedanför skyddsflänsens plan. Felaktigt monterad skiva som skyddas av nivån av skyddsklacken kan inte var tillräckligtskyddande. c ) Skyddet måste fästas ordentligt på elverktyget och placeras för maximal säkerhet så att så lite som möjligt av skivan är exponerad mot användaren. Skyddet hjälper till att skydda operatören från trasiga skivfragment, oavsiktlig kontakt med skivan och gnistor som kan antändakläder. d ) Skivor får bara användas i tillämpningar de rekommenderas för. Exempelvis: Slipa inte med sidan på en kapskiva. Slipande kapskivor är avsedda för slipning med ytterkanten; om dessa skivor utsätts för sidokrafter kan desplittras. e ) Använd alltid oskadade skivflänsar med rätt storlek och form för den skiva du tänker använda. Rätt skivflänsar stödjer skivan och minskar på så sätt risken att skivan går sönder. Flänsar för kapskivor kan vara annorlunda än flänsar förslipskivor. f ) Använd inte nedslitna skivor från större elverktyg. Skivor som är avsedda för större elverktyg lämpar sig inte för den högre hastigheten hos mindre verktyg och kan brytassönder. g ) När du använder skivor för dubbla ändamål använd alltid rätt skydd för den applikation som ska utföras. Underlåtenhet att använda rätt skydd kanske inte ger den önskade skyddsnivån, vilket kan leda till allvarligaskador. Ytterligare säkerhetsvarningar specifikt för kapningsarbeten a ) Låt inte kapskivan fastna och tryck inte för hårt. Försök inte göra ett alltför djupt snitt. Belastning av skivan ökar risken och sannolikheten för att skivan ska vridas eller kärva i snittet och möjligheten för rekyl eller att skivan gårsönder. b ) Stå inte i linje med och bakom den roterande skivan. När skivan, på arbetspunkten rör sig bort ifrån din kropp, kan en eventuell rekyl slunga den roterande skivan och elverktyget rakt motdig. c ) Om skivan fastnar, eller om kapningen av någon anledning avbryts, ska du stänga av elverktyget och hålla det stilla tills skivan helt slutat att snurra. Försök aldrig ta ut kapskivan ur snittet medan den fortfarande snurrar eftersom det kan leda till en rekyl. Undersök varför skivan har fastnat och avlägsna orsaken tilldetta. d ) Återuppta inte kapningen av arbetsstycket med skivan i skärspåret. Låt skivan nå full hastighet och återgå försiktigt till kapningen. Skivan kan fastna, vandra upp eller rekylera om verktyget startas om iarbetsstycket. e ) Stöd skivor eller överdimensionerade arbetsstycken för att minimera risken att skivan fastnar och får bakslag. Stora arbetsstycken tenderar att svikta under sin egen vikt. Stöd måste placeras under arbetsstycket nära kaplinjen och nära kanten på arbetsstycket på båda sidor avskivan. f ) Var speciellt försiktig när du gör en instickssågning i en existerande vägg eller andra dolda områden. Det utstickande skivan kan skära in i vattenrör, elledningar eller objekt som kan orsaka enrekyl. g ) Försök inte att skära kurvigt. Belastning av skivan ökar risken och sannolikheten för att diamantskivan ska vridas eller kärva i snittet och möjligheten för rekyl eller att skivan gårsönder. Extra säkerhetsföreskrifter för slipmaskiner a ) Använd inte alltför överdimensionerat papper för sandslipskivan. Följ tillverkarens rekommendationer vid val av sandslipningspapper. Större sandslipningspapper som når utanför sandslipsrondellen utgör en risk för rivsår, och kan orsaka fastkörning, sönderslitning av skivan ellerrekyl. Extra säkerhetsföreskrifter för stålborstning a ) Var medveten om att trådstrån kastas från borsten också under vanlig användning. Slit inte för hårt på trådarna genom att applicera för stor belastning på borsten. Trådstråna kan lätt tränga igenom lätt beklädnad och/ellerhuden. b ) Om användningen av ett skydd rekommenderas för ståltrådsborstning, tillåt inte någon kontakt mellan trådtrissan eller borsten och skyddet. Trådtrissans eller borstens diameter kan expandera på grund av arbetet och på grund avcentrifugalkrafter. Ytterligare säkerhetsregler för vinkelslipar a ) Använd inte Typ 11(slipskål) skivor på detta verktyg. Användning av olämpliga tillbehör kan resultera iskador. b ) Använd alltid sidohandtag. Dra åt handtaget ordentligt. Sidohandtaget bör alltid användas för att alltid kunna bibehålla kontrollen öververktyget. Återstående risker Trots tillämpning av de relevanta säkerhetsbestämmelserna och användning av säkerhetsapparater kan vissa återstående risker inte undvikas. De är:

• Risk för personskada på grund av flygandepartiklar.172 sVEnska

• Risk för brännskador på grund av att tillbehör blir heta underarbetet.

• Risk för personskada på grund av långvariganvändning.

• Risk för damm från farligaämnen. Elektrisk Säkerhet Den elektriska motorn har konstruerats för endast en spänning. Kontrollera alltid att strömförsörjningen motsvarar spänningen påklassificeringsplattan. Ditt DeWALT‑verktyg är dubbel‑isolerad i enlighet med EN62841; därför behövs ingenjordningstråd. Om strömsladden är skadad får den endast bytas av DeWALT eller en auktoriseradserviceorganisation.

VARNING: Vi rekommenderar användning av en jordfelsbrytare med en restström på 30mA ellermindre. Användning av Förlängningssladd Om en förlängningssladd behövs, använd en godkänd 3‑kärnig förlängningssladd, som är lämplig för detta verktygs strömbehov (se Tekniska data). Minsta ledningsstorlek är 1,5

; maximala längden är 30m. Vid användning av en sladdvinda, dra alltid ut sladden helt ochhållet. Förpackningsinnehåll Förpackningen innehåller: 1 Vinkelslip 1 typ a‑skydd 1 Typ b‑skydd 1 Sidohandtag 1 Fästfläns 1 klämmutter 1 Insexnyckel 1 Instruktionshandbok

• Kontrollera med avseende på skada på verktyget, på delar eller tillbehör som kan tänkas ha uppstått undertransporten.

• Ta dig tid att grundligt läsa och förstå denna handbok föreanvändning. Märkningar på verktyg Följande bildikoner visas på verktyget: Läs instruktionshandbok föreanvändning. Bäröronskydd. Bärögonskydd. Använd alltid tvåhänder. Använde inte skyddet förkaparbeten. Elektronisk broms Datumkodplacering (Bild [Fig.] D) Datumkoden11 som också inkluderar tillverkningsår finns tryckt ikåpan. Exempel: 2023XX XX År och vecka för tillverkning Beskrivning (Bild A, B)

VARNING: Modifiera aldrig elverktyget eller någon del av det. Skada eller personskada skulle kunnauppstå.

LED‑indikator Avsedd användning Din extra kraftiga vinkelslip har konstruerats för professionell vinkelslipning, slipning, trådborstning ochkapning. anVÄnD InTE andra slipskivor än navförsänkta trissor ochpappersskiva.

Varning! Använd inte för att såga i trä eller träsnideri. Använd inte någon typ av tandade blad. Allvarliga personskador kanförorsakas. Använd InTE under våta förhållanden eller i närheten av lättantändliga vätskor ellergaser. Din kraftiga vinkelslip är ett professionelltelverktyg. Låt InTE barn komma i kontakt med verktyget. Överinseende krävs när oerfarna handhavare använder dettaverktyg.

• Denna produkt är inte avsedd att användas av personer (inklusive barn) med reducerad fysisk, sensorisk eller mental förmåga eller med begränsad erfarenhet eller kunskap såvida inte de är under uppsikt av en person som är ansvarig för deras säkerhet. Barn skall aldrig lämnas ensamma med dennaprodukt. Egenskaper Sidohandtag mot vibration DWE4369 Det vibrationsdämpande sidohandtaget erbjuder extra komfort genom att absorbera de vibrationer som orsakas avverktyget. Strömavbrott Ingen‑voltfunktionen förhindrar vinkelslipen att starta om utan att omkopplaren används och det blivit ett avbrott iströmförsörjningen.173 SVENSKA E‑koppling Denna enhet är utrustad med en E‑koppling (Elektronisk koppling), vilken om skivan fastnar eller om skivan kläms fast stänger av enheten för att minska reaktionskraften för användaren. Omkopplaren behöver impulsstyras (slås på och stängas av) för att starta omverktyget. Broms När glidomkopplaren är släppt stäng motorn omedelbart av och den elektroniska bromsen stoppar tillbehöretsnabbt. Kickback Brake™ När en allvarlig klämning, fastnande eller kärvning avkänns kommer den elektroniska bromsen att aktiveras med maximal kraft för att snabbt stoppa skivan, minska rörelsen hos vinkelslipen och stänga av den. Omkopplaren behöver impulsstyras (slås på och stängas av) för att starta omverktyget. Constant Clutch™ Vid överbelastning eller fastnande reduceras motorns vridmoment. Om belastningen reduceras kommer vridmomentet och RPM att öka. Om verktyget fastnar under en längre tid kommer det att stängas av och kräver att omkopplaren impulsstyrs för att startaom. Elektronisk mjukstart Denna funktion begränsar det första startmomentet vilket möjliggör att hastigheten byggs upp gradvis under en period på 1sekund. LED‑indikator (Bild A) LED‑indikatorn

kommer att fortsätta att lysa grön under normal aktivitet eller blinka i ett mönster med rött ljus för att uppmärksamma dig på att verktygets skyddsfunktion har aktiverats. Se LED-guide på baksidan av denna manual för förklaring ochblinkmönster.

VARNING: För att minska risken för allvarlig personskada, stäng av verktyget och koppla bort det från strömkällan innan du gör några justeringar eller tar bort/installerar tillsatser eller tillbehör.Se till att startknappen är i AV‑läge. En oavsiktlig igångsättning kan orsakapersonskada. Påmontering av sidohandtag (Bild B)

VARNING: Innan du använder verktyget, kontrollera att handtaget är ordentligtåtdraget. Skruva in sidohandtaget

hårt i ett av hålen på endera sidan av växellådan. Sidohandtaget bör alltid användas för att alltid kunna bibehålla kontrollen öververktyget. Skydd

SE UPP: Skydden måste användas med alla slipskivor, kapskivor, sandpappersrondeller, stålborstar och trådskivor. Se Bild A för att se vilka skydd som medföljer enheten. Vissa användningsområden kan kräva att korrekt skydd köps från våra lokala återförsäljare eller auktoriseradeservicecenter.

FÖRSIKTIGHET: Vid användning av typ A (kapning) skivskydd för planslipning kan hjulskyddet inverka med arbetsstycket och orsaka dåligkontroll.

FÖRSIKTIGHET: Vid användning av ett skivskydd av typ B (slipskivor) för kapningsarbeten med bundna slipskivor finns det en ökad risk för exponering för avgivna gnistor och partiklar, samt exponering för skivfragment i händelse av att skivanbrister.

FÖRSIKTIGHET: Vid användning av typ A (kapning), typ B (slipning) skivskydd för kaparbeten och planslipning i betong eller murverk finns det en ökad risk för exponering för damm och förlust av kontroll som kan resultera ikast.

FÖRSIKTIGHET: När du använder ett skivskydd av typ A (kapning) eller typ B (slipning) med en stålborste av skivtyp med en tjocklek som är större än den maximala tjockleken som specificeras i tekniska data, kan ledningarna fastna i skydd som leder till att ledningarna går av.. OBS: Kantslipning och kapning kan utföras med typ 27‑skivor som skapats och specificerats för detta syfte; 6mm tjocka skivor är skapade för ytslipning medan tunnare typ 27‑skivor behöver kontrolleras på tillverkarens etikett om de kan användas för ytslipning eller endast för kantslipning/kapning. Ett typ A (kapning) skivskydd måste användas för alla skivor där ytslipning är förbjudet. Ett typ A (kapning) (tidigare kallat typ 1/41) skivskydd måste användas vid dubbla syften (kombinerad slipning och kapning) av slipskivor. Kapning kan också utföras genom användning av en typ1/41‑skiva och ett typ A kapningsslipskydd tidigare kallat typ 1/41‑skydd. OBS: Se Tabellen över tillbehör och skydd för att välja rätt skydds‑/tillbehörskombination. Inställning och montering av skydd (Bild C, D)

SE UPP: Stäng av enheten och koppla ifrån verktyget innan några justeringar görs eller tillbehör monteras eller tasbort.

SE UPP: INNAN verktyget används, se till att identifiera vilket skyddinställningsalternativ ditt verktyg är inställt på. Inställningsalternativ För skyddsjustering aktiveras skyddets låsspak

på skyddshylsan med en tillbakadragningsfunktion. Din vinkelslip erbjuder två alternativ för dennainställning.

: I denna position är aktiveringssidan sned och kommer att åka över till nästa inriktningshål när skyddet vrids medurs (spindeln riktad mot användaren) men låses i motursriktning.

: I denna position är aktiveringssidan rak och rätvinklig. Den kommer INTE att åka över till nästa inriktningshål såvida inte låsspaken trycks in och hålls kvar samtidigt som skyddet vrids antingen i riktning medurs eller moturs (spindelns riktad mot användaren).174 SVENSKA One‑Touch

Ställa in skyddinställningsalternativ För att ändra skyddets låsspak

till önskat inställningsalternativ:

2. Ta bort skyddets låsspak och notera fjäderns position. Välj

änden på spaken för önskat inställningsalternativ. One‑touch kommer att använda den lutande änden av spaken

för att aktivera inriktningshålen

på skyddshylsan. Two‑touch kommer att använda den rätvinkliga änden för att aktivera inriktningshålen

3. Sätt tillbaka spaken, placera valfri ände under fjädern

. Se till att spaken har ordentlig kontakt medfjädern.

4. Sätt tillbaka skruven och dra åt med ett motstånd på

2,0‑3,0Nm. Se till att installationen fungerar korrekt med fjädern returfunktion genom att trycka ned skyddets låsspak

Montering av skydd (BildD)

SE UPP: Innan montering av skyddet, se till att skruven, spaken och fjädern är korrekt fastsatta innan skyddetmonteras.

1. Med spindeln riktad mot användarren, tryck på och håll kvar

3. Skjut ned skyddet till flikarna aktiveras och vrid in dem i

spåret på växellådhusets nav. Lossa skyddetslåsspak.

: Vrid skyddet medurs till önskad arbetsposition. Tryck på och håll kvar skyddets låsspak

släpp spaken för att vrida skyddetmoturs. Two-touch

: Tryck på och håll kvar skyddets låsspak

Vrid skyddet medurs eller moturs till önskad arbetsposition. NOTERA: Skyddshöljet bör placeras mellan spindeln och operatören för att ge maximaltskydd. Skyddets låsspak bör snäppa in i ett av de inriktade hålen

på skyddshylsan. Detta garanterar att skyddet sittersäkert.

5. För att ta bort skyddet, följ steg 1–3 i dessa instruktioner i

motsattordning. Flänsar och skivor Montering av skivor utan centrumnav (Bild E)

VARNING: Om inte flänsen/klämmuttern/skivan placeras korrekt kan det resultera i allvarlig personskada (eller skada på verktyget eller skivan).

SE UPP: Medföljande flänsar måste användas med det på Typ 27slipskivor och Typ 41och Typ 42kapskivor. Se Tabell över tillbehör och skydd för ytterligareinformation.

VARNING: Ett stängt tvåsidigt kapskiveskydd krävs när kapskivor används.

VARNING: Användning av skadade flänsar eller skivor eller om inte korrekt fläns och skydd används kan det resultera i allvarliga skador på grund av sönderbrutna skivor eller kontakt med skivan. Se Tabell över tillbehör och skydd för ytterligareinformation.

1. Placera verktyget på ett bord, med skyddet väntuppåt.

2. Installera den ogängade fästflänsen

med det upphöjda centrumet mot skivan.

mot fästflänsen och centrera skivan mot det upphöjda centrumet (styrtappen) påfästflänsen.

4. Medan spindellåsknappen trycks ned och med

sexkantsfördjupningen riktat bort från skivan, trä på klämmuttern

på spindeln så att klackarna fästs i den två öppningarna påspindeln.

5. Medan spindellåsknappen trycks ned, dra åt

6. För att ta bort skivan, tryck på spindellåsknappen och

lossaklämmuttern. Montering av flexibel slipskiva (Bild B, F) NOTERA: Användning av ett skydd tillsammans med slipskivor som använder flexibla slipskivor, kallas ofta fiberhartsskivor, behövs inte. Eftersom inte något skydd behövs för dessa tillbehör kanske inte skyddet passarkorrekt.

VARNING: Om inte flänsen/klämmuttern/skivan placeras korrekt kan det resultera i allvarlig personskada (eller skada på verktyget eller skivan).

VARNING: Korrekt skydd måste återinstalleras för vinkelslipskiva, kapskiva, flexibel slipskiva, stålborste eller stålborstskiva efter att sandslipningen ärklar.

1. Placera eller gänga på lämplig flexibel slipskiva

3. Medan spindellåset trycks ned

på spindeln, styr in navet på klämmuttern på centrum av slipskivan och flexiblaslipskivan.

4. Dra åt bygelmuttern för hand. Tryck sedan på

spindellåsknappen medan slipskivan vrids tills slipskivan och bygelmuttern är tätt intillvarandra.

5. För att ta bort skivan, greppa tag och vrid flexibla hållaren

och slipskivan medan spindellåsknappen trycksin. Montering av trådkoppborstar och trådskivor (Bild A, B)

VARNING: Om inte flänsen/klämmuttern/skivan placeras korrekt kan det resultera i allvarlig personskada (eller skada på verktyget eller skivan).

SE UPP: För att minska risken för personskador, använd arbetshandskar när trådborstar och skivor hanteras. De kan varavassa.

SE UPP: För att reducera risken för skador på verktyget får skivor och borstar inte vidröra skyddet175 sVEnska under monteringen eller när de används. Oupptäckta skador kan uppstå på tillbehören och göra att trådarna fragmenteras från tillbehörsskivor ellerkopp. Trådskålborstar eller trådskivor installeras direkt på den gängade spindeln utan några flänsar. Använd endast trådborstar eller skivor som medföljer med ett M14 gängat nav. Dessa tillbehör finns tillgängliga att köpa hos din lokala återförsäljare eller auktoriseratservicecenter.

1. Placera verktyget på ett bord, med skyddet väntuppåt.

2. Gänga på skivan på spindeln förhand.

och använd en skruvnyckel på navet på trådskivan eller borsten för att dra åtskivan.

4. För att ta bort skyddet följ ovanstående procedur i

motsattordning. NOTERA: För att minska risken för skador på verktyget, sätt fast skivnavet ordentligt innan verktyget slåspå. Före användning

• Sätt på skyddet och lämplig skiva eller trissa. Använd inte alltför slitna skivor ellertrissor.

• Se till att den inre och den yttre flänsen är korrekt monterade. Följ instruktionerna som ges i Tabell över tillbehör ochskydd.

• Se till att skivan eller trissan roterar i pilarnas riktning på tillbehöret och påverktyget.

• Använd inte ett skadat tillbehör. Före varje användning, inspektera tillbehör såsom sliptrissor med avseende på flisor och sprickor, stödrondell med avseende på sprickor, nötning eller för stort slitage, stålborste med avseende på lösa eller spruckna trådar. Om elverktyg eller tillbehör tappas, inspektera för ev. Skada eller installera ett oskadat tillbehör. Efter inspektion och installation av ett tillbehör, placera dig själv och åskådare bort från tillbehörets rotationsplan, och kör elverktyget med maximal tomgångshastighet under en minut. Skadade tillbehör kommer normalt att falla sönder under dennatestkörning. ANVÄNDNING Bruksanvisning

VARNING: Iaktta alltid säkerhetsinstruktionerna och tillämpbarabestämmelser.

VARNING: För att minska risken för allvarlig personskada, stäng av verktyget och koppla bort det från strömkällan innan du gör några justeringar eller tar bort/installerar tillsatser eller tillbehör.Se till att startknappen är i AV‑läge. En oavsiktlig igångsättning kan orsakapersonskada.

• Se till att allt material som ska slipas eller kapas sitter stadigt påplats.

• Säkra och stöd arbetsstycket. Använd klämmor eller ett skruvstäd för att stödja arbetsstycket vid ett stabilt underlag. Det är viktigt att fästa och stödja arbetsstycket för att förhindra rörelser hos arbetsstycket och att kontrollen förloras. Rörelser hos arbetsstycket eller förlust av kontrollen kan skapa faror och orsakapersonskador.

• Stöd skivor eller överdimensionerade arbetsstycken för att minimera att skivan fastnar och får bakslag. Stora arbetsstycken tenderar att svikta under sin egen vikt. Stöd måste placeras under arbetsstycket nära kaplinjen och nära kanten på arbetsstycket på båda sidor avskivan.

• Använd alltid vanliga arbetshandskar när verktygetanvänds.

• Motorn blir mycket het underanvändning.

• Applicera bara ett försiktigt tryck på verktyget. Utsätt inte skivan försidotryck.

• Installera alltid skyddet och lämplig skiva eller trissa. Använd inte alltför slitna skivor ellertrissor.

• Se till att den inre och den yttre flänsen är korrektmonterade.

• Se till att skivan eller trissan roterar i pilarnas riktning på tillbehöret och påverktyget.

• Undvik att överlasta. Fortsätt att köra elverktyget utan belastning under flera minuter efter att elverktyget utsatts för kraftig belastning för att kyla tillbehöret. Vidrör inte slip‑ och kapskivor innan de har svalnat. Skivan kan bli mycket het underarbetet.

• Arbeta aldrig med slipkoppen utan lämpligt skydd påplats.

• Använd inte elverktyget med enkapställning.

• Använd aldrig material som är oförenligt medslipprodukter.

• Var medveten om att hjulet fortsätter att rotera efter att verktygen äravstängda. Korrekt Handplacering (Bild G)

VARNING: För att minska risken för allvarlig personskada, använd ALLTID korrekt handställning, så somvisas.

VARNING: För att minska risken för allvarlig personskada, håll ALLTID verktyget säkert, för att förekomma en plötsligreaktion. Korrekt handplacering innebär en hand på sidohandtaget

och den andra handen på själva verktyget, så som visas i BildG. Variabel hastighetsratt (Bild A) DWE4357, DWE4369

VARNING: Oavsett inställd hastighet måste angiven hastighet för tillbehöret måste vara åtminstone lika med den maximala hastighet som elverktyget är märktmed. Den varierbara hastighetsratten erbjuder extra kontroll av verktyget, och gör att det kan användas under optimala förhållanden för att passa tillbehöret ochmaterialet.

till önskad nivå. Vrid reglaget uppåt för en högre hastighet och nedåt för en lägrehastighet.176 SVENSKA Skjutreglage (Bild A)

SE UPP: Håll ett fast tag i sidohandtaget och i höljet för att behålla kontrollen av verktyget vid start och under användning och tills skivan eller tillbehöret slutar att rotera. Se till att skivan har stannat helt och hållet innan verktyget läggsned. NOTERA: För att minska oförutsedda verktygsrörelser, slå inte på eller stäng av verktyget när det är belastat. Låt vinkelslipen nå full hastighet innan arbetsytan vidrörs. Lyft bort verktyget från arbetsytan innan verktyget stängs av. Låt verktyget sluta rotera innan det läggsned. För att starta verktyget skjut PÅ/AV skjutreglaget

mot fronten av verktyget. För att stoppa verktyget, släpp på/ av‑omkopplaren. För kontinuerlig drift skjut omkopplaren mot fronten på verktyget och tryck främre delen av omkopplaren inåt. För att stoppa verktyget när det körs i kontinuerlig drift, tryck på bakre delen av reglaget och släppdet. Vridaxellås (Bild B) Vridaxellåset

finns för att förhindra att drivaxeln roterar under installation eller borttagande av trissor. Använd bara vridaxellåset när verktyget är avstängt, bortkopplat från strömförsörjningen, och har stannat helt ochhållet. OBSERVERA: För att minska skaderisken på verktyget, koppla inte in drivaxelns lås medan verktyget arbetar. Skada på verktyget kommer att uppstå, och påmonterat tillbehör kan snurra loss och möjligen resultera ipersonskada. För att koppla in låset, tryck ner knappen för drivaxellåset och vrid drivaxeln tills du inte kan vrida drivaxelnlängre. Ytslipning, slipning, och trådborstning

SE UPP: Använd alltid korrekt skydd enligt instruktionerna i dennamanual.

VARNING: Ansamling av metalldamm. Omfattande användning av sliprondeller i metalltillämpningar kan resultera i ökad risk för elektrisk stöt. För att minska denna risk, sätt in en RCD före användning, och rengör ventilationsspringorna dagligen genom att blåsa in torr tryckluft i ventilationsspringorna enligt nedanståendeunderhållsanvisningar. För att arbeta på ett arbetsstyckets yta:

1. Låt verktyget nå full hastighet innan verktyget kommer i

kontakt medarbetsytan.

2. Använd minimalt med tryck på arbetsytan, låt verktyget

arbeta med hög hastighet. Borttagning v material går snabbast när verktyget arbetar med höghastighet. Vinkel‑

3. Håll en lämplig vinkel mellan verktyget och arbetsytan. Se

tabellen för särskildfunktion. Funktion Vinkel‑ slipning 20˚‑30˚ Slipning med sandpappersrondell 5˚‑10˚ Slipning med flexibel slipskiva 5˚‑15˚ Stålborstning 5˚‑10˚

4. Håll kontakt mellan kanten på skivan och arbetsytan

medskivan. ‑ Vid vinkelslipning, slipning med sandpappersrondell eller stålborstning, förflytta verktyget kontinuerligt framåt och bakåt för att undvika att spår skapas påarbetsytan. ‑ Vid slipning med sandpappersrondell, flytta verktyget konstant i en rak linje för att förhindra bränning och virvlar påarbetsytan. NOTERA: Om verktyget tillåts vila mot arbetsytan utan att det flyttas kommer arbetsstycket attskadas.

5. Ta bort verktyget från arbetsytan innan verktyget stängs av.

Låt verktyget sluta rotera innan det läggsned.

SE UPP: Var extra uppmärksam vid arbete över en kant då plötsliga tvära rörelser av vinkelslipen kanske. Försiktighetsåtgärder vid arbete med målade arbetsstycken

1. Stålborstning av blybaserad färg REKOMMENDERAS

INTE på grund av svårigheterna att kontrollera det förorenade dammet. Blyförgiftning är farligast för barn och gravidakvinnor.

2. Eftersom det är svårt att identifiera om färg innehåller eller

inte innehåller bly utan en kemisk analys rekommenderar vi att följande försiktighetsåtgärder vidtas vid slipning av allfärg: Personlig säkerhet

1. Inga barn eller gravida kvinnor får komma in i arbetsområdet

där färg slipas eller stålborstas innan en fullständig rengöringgjorts.

2. En andningsmask eller gasmask bör bäras av alla personer

som kommer in i arbetsområdet. Filtret bör bytas dagligen eller när användaren har svårigheter attandas. NOTERA: Endast de dammasker som är lämplig för arbete med blyfärgdamm och rök bör användas. Vanlig målarmasker ger inte detta skydd. Besök din lokala järnhandel för korrekt N.I.O.S.H. godkändamask.

3. ÄT INTE, DRICK ELLER RÖK inom arbetsområdet för att

förhindra intag av förorenade färgpartiklar. Arbetare bör tvätta och städa INNAN de äter, dricker eller röker. Livsmedel, dryck eller röktillbehör bör inte lämnas kvar i arbetsområdet eftersom damm kan fastna pådem. Miljösäkerhet

1. Färg bör tas bort på ett sådant sätt att mängden damm som

2. Områden där färgborttagning sker bör förseglas med

plastskynken som är 4milstjocka.177 SVENSKA

3. Slipning bör utföras på ett sådant sätt att spår av färgdamm

reduceras utanförarbetsområdet. Rengöring av avyttring

1. Alla ytor inom arbetsområdet bör dammsugas och noga

rengöras dagligen så länge som slipningsprojektet pågår. Dammsugarfilterpåsar bör bytasregelbundet.

2. Skyddsplast bör samlas ihop och kastas tillsammans

med övriga dammspån och annat löst skräp. De bör placeras i en förseglad avfallsbehållare och via den vanligasophanteringen. Under rengöringen skall barn och gravida kvinnor hålla sig undan från det direktaarbetsområdet.

3. Alla leksaker, tvättbara möbler och redskap som används av

barn tvättas noga innan de användsigen. Kantslipning och kapning

VARNING: Använd inte kantslipnings/kapskivor för ytslipning eftersom dessa skivor inte är designade för sidotryck som uppstår vid ytslipning. Sönderbrutna skivor och allvarliga skadar kanuppstå.

SE UPP: Skivor som används för kapning och kantslipning kan brytas sönder eller rekylera om de böjs eller vrids när verktyget används. Vid allt arbete med kantslipning/ kapning måste den öppna sidan av skyddet placeras bort från operatören. OBSERVERA: Kantslipning/kapning med en Typ 27skiva måste begränsas till grund skärning/inskärning ‑ mindre än 13mm djupt när skivan är ny. Minska djupet på kapningen/inskärningen lika mycket som skivans radie minskar allt eftersom den slits ned. Se Tabell över tillbehör och skydd för ytterligare information. Kantslipning/kapning med en Typ 41skiva kräver att ett Typ A skyddanvänds.

1. Låt verktyget nå full hastighet innan verktyget kommer i

kontakt medarbetsytan.

2. Använd minimalt med tryck på arbetsytan, låt verktyget

arbeta med hög hastighet. Slipnings‑/kaphastigheten är störst när verktyget arbetar med högtvarvtal.

3. Positionera dig själv så att skivans öppna undersidan är

riktad bort fråndig.

4. När kapningen börjar och en skåra skapats i arbetsstycket

ändra inte vinkeln på kapningen. Ändring av vinkeln kommer att göra att skivan böjs och kan gå sönder. Kantslipningsskivor är inte designade för att stå emot sidotryck som orsakas avböjningar.

5. Ta bort verktyget från arbetsytan innan verktyget stängs av.

Låt verktyget sluta rotera innan det läggsned. Metallappliceringar När du använder verktyget i metalltillämpningar, se till att en jordfelsbrytare (RCD) har satts in, för att undvika kvarvarande risker orsakade avmetallspån. Om RCD‑n bryter strömförsörjningen, ta verktyget till ett behörigt reparationsombud förDeWALT.

VARNING: Under extrema arbetsförhållanden kan ledande damm ansamlas inuti maskinens kåpa vid arbete med metall. Detta kan resultera i att den skyddande isoleringen i maskinen försämras, med en potentiell risk att få en elektriskstöt. För att undvika ansamling av metallspån inuti maskinen rekommenderar vi daglig rensning av ventilationsspringorna. SeUnderhåll. Sågning i metall För kapning med limmade slipskivor, använd alltid skydd TypA. Vid kapning, arbeta med måttlig matning som är lämplig för materialet som kapas. Minska inte hastigheten på kapskivan genom att luta eller pendlamaskinen. Minska itne hastigheten hos skivor som körs genom att användasidotryck. Maskinen måste alltid arbeta i en sliprörelse uppåt. I annat fall finns risken att den skjuts okontrollerat ut frånkapstället. Vid kapning av profiler och fyrkantstänger är det bäst att börja vid det smalastetvärsnittet. Grovslipning Använd aldrig en kapskiva förgrovslipning. Använd alltid skydd TypB. Bästa grovbearbetningsresultatet uppnås vid inställning av maskinen i en vinkel 30° till 40°. Flytta maskinen fram och tillbaka med ett måttligt tryck. På detta sätt kommer inte arbetsstycket att bli för hett, missfärgas eller spårskapas. Kapning av sten Maskinen skall endast användas för torrkapning. För kapning avsten. Det är bäst att använda diamantkapskivor och endast arbeta med maskinen meddammskyddsmask. Arbetsråd Var försiktig när skåror kapas i väggar ibyggnadskonstruktioner. För öppningar i väggar i byggnadskonstruktioner gäller landsspecifika bestämmelser. Dessa bestämmelser måste tas i beaktande under alla förhållanden. Innan arbetet påbörjas rådfråga ansvarig byggnadsingenjör, arkitekt ellerbyggnadsledare. UNDERHÅLL Ditt elverktyg från DeWALT har konstruerats för att arbeta över en lång tidsperiod med minimalt underhåll. Kontinuerlig tillfredsställande drift beror på ordentlig verktygsvård och regelbundenrengöring.

VARNING: För att minska risken för allvarlig personskada, stäng av verktyget och koppla bort det från strömkällan innan du gör några justeringar eller tar bort/installerar tillsatser eller tillbehör.Se till att startknappen är i AV‑läge. En oavsiktlig igångsättning kan orsakapersonskada.178 SVENSKA Att skydda miljön Separat insamling. Produkter och batterier som är märkta med denna symbol får inte kastas i den vanligahushållssoporna. Produkter och batterier innehåller material som kan återvinnas och återanvändas vilket minskar behovet av råmaterial. Återvinn elektriska produkter och batterier enligt lokala bestämmelser. Ytterligare information finns tillgängligt på www.2helpU.com. LED‑guide Sektionen tillhandahåller en lista med möjliga LED‑blinkmönster, deras orsak och korrigeringslösningar. Användaren eller underhållspersonal kan utföra vissa korrigeringshandlingar och andra kan kräva hjälp från kvalificerade DeWALT tekniker eller dinåterförsäljare. Ingen‑voltfunktion Problem Lösning Omkopplaren är i påslagen position och strömmen har slagits på. Enheten förblir avstängd. Impulsstyr omkopplaren för att starta om. Rekylbroms Problem Lösning En fastklämning har avkänts av verktyget och rekylbromsen har aktiverats. Inspektera tillbehöret om det finns skador från fastklämningen och byt om så krävs. Ändra arbetsstycket och verktygets position om så behövs och impulsstyr omkopplaren för att starta om. Termiskt skydd Problem Lösning Enheten har stängts av för att förhindra permanenta skador på grund av överhettning. Se till att luftintaget och utblåsventilerna inte är blockerade av användarens händer, kläder eller skräp under användningen. Minska fjädringen av verktygets strömbrytaren och impulsstyr omkopplaren för att starta om verktyget och/eller koppla ifrån enheten och koppla in den igen. Fastklämnings‑/ Överbelastningskydd Problem Lösning Enheten har klämts fast under en längre period och har stängts av. Ta bort belastningen från verktyget och impulsstyr omkopplaren för att starta om. Smörjning Ditt elverktyg behöver ingen ytterligaresmörjning. Rengöring

VARNING: Blås bort smuts och damm från huvudkåpan med torr luft varje gång du ser smuts samlas i och runt lufthålen. Bär godkända ögonskydd och godkänt dammfilterskydd när du utför dennaprocedur.

VARNING: Använd aldrig lösningsmedel eller andra skarpa kemikalier för att rengöra de icke‑metalliska delarna på verktyget. Dessa kemikalier kan försvaga de material som används i dessa delar. Använd en trasa som bara är fuktad med vatten och mild tvål. Låt aldrig någon vätska komma in i verktyget; sänk aldrig ner någon del av verktyget i envätska. Valfria tillbehör

VARNING: Eftersom andra tillbehör än de som erbjuds av DeWALT inte har testats med denna produkt, kan användningen av sådana tillbehör med detta verktyg vara riskabelt. För att minska risken för personskada bör endast tillbehör som rekommenderas av DeWALT användas med dennaprodukt.

VARNING: Tillbehör måste vara märkta för minst den hastighet som rekommenderas på verktygets varningsetikett. Skivor och andra tillbehör som körs över märkt tillbehörshastighet kan brista och orsaka skador. Gängade tillbehör måste ha ett M14 nav. Alla ogängade tillbehör måste ha ett 22mm axelhål. Om inte kan den ha designats för en cirkelsåg och skall inte användas. Använd endast de tillbehör som visas i Tabellen över tillbehör och skydd i denna handbok. Tillbehörets märkvärde måste alltid vara över verktygets varvtal som anges på verktygets märkskylt.

VARNING: Hantera och förvara slipskivor försiktigt för att förhindra skador från värmechock, värme, mekaniska skador etc. Förvara på en torr plats utan hög luftfuktighet, frystemperaturer eller extrematemperaturförändringar.

VARNING: Använd inte en belagd slipskiva som har passerat sin utgångsdatum (EXP) som markerats nära mitten av skivan (om det finns). Utgångna skivor är mer benägna att spricka och orsaka allvarliga skador. Förvara belagda slipskivor på torr plats utan extrema temperaturer eller luftfuktighet. Förstör uttjänta eller skadade skivor så att de inte kananvändas. Rådfråga din återförsäljare för vidare information angående lämpligatillbehör. Kapaciteten för detta verktyg är 125mm diameterx6mm tjocka slip‑ eller skärskivor. Det är viktigt att välja korrekt skydd, slipskiva och fläns att använda tillsammans med sliptillbehör. Se Tabellen över tillbehör och skydd för information om att välja rätttillbehör.179 SVENSKA Problem strömledning Problem Lösning Enheten körs på en dålig kvalitet på strömkällan såsom en lågkvalitativ generator. Denna ström kan skada verktyget. Försök med en annan strömkälla, minska förlängningssladdens längd eller minska antalet utrustningar som använder strömkällan samtidigt. Ytterligare information för skydd och tillbehör När du använder segmenterade diamantskivor, använd endast diamantskivor med ett perifert gap som inte är större än 10mm och negativ spånvinkel. ≤10 mm

segmenterade diamantskivor med ett perifert gap större än 10mm och/eller en positivspånvinkel. För alla tillbehör för slipning och stålborstning måste den lägsta delen av tillbehöret finnas i skyddshöljet med 2mm eller mer fritt utrymme till skyddets nedre kant. ≥2 mm Skyddstyper Typ B (grund, slipning) Typ A (stängd kapning)

Skydd av typ A (typ 41) är avsedda att användas med kapskivor av typ 41 (1A) och skivor av typ 42 (27A) endast märkta för kapning. Slipning med andra skivor än typ 27 och typ 29 kräver andra tillbehörsskydd. Använd alltid minsta möjliga skydd som inte kommer i kontakt med tillbehöret. OBS! Skivskydd av typ A (kapning) och typ B (slipning) har tidigare kallats typ 1/41 och typ 27 skivskydd.180 SVENSKA Användning av tillbehör och skydd Användning Tillbehörstyp Tillbehör Skydd Montering för referens Ytslipning Skiva typ 27 Typ B (slipning) Kapning Skiva typ 41 (1A) (metall) Typ A (stängd kapning) Skiva typ 42 (27A) (metall) Typ A (stängd kapning) Skiva typ 41 (1A) (murverk/betong) Typ A (stängd kapning) Diamantkapskiva (murverk/ betong) Typ A (stängd kapning)

För acceptabel diamanthjulsgeometri referens Tabell för ytterligare information om skydd och tillbehör

Slipskivor för andra material än metall eller murverk/ betong Typ A (stängd kapning) Dubbelt ändamål (kombinerad kapning och slipning) Slipskiva för dubbla ändamål Typ A (stängd kapning) Stålborstning Trådborste av skivtyp Typ A eller typ B (stängd kapning eller slipning) Trådborste av skåltyp Skydd krävs ej181 SVENSKA Användning Tillbehörstyp Tillbehör Skydd Montering för referens Slipning Flexibel skiva (typ 27/ typ 29) Typ B (slipning) Flexibelt slipmedel (t.ex. sandpapper) (stöds av en flexibel stödrondell) Skydd krävs ej

Gummistödrondell och slipklämmutter (ingår med gummisstödrondell) tillgängliga mot en extra kostnad från din lokala DeWALT återförsäljare eller auktoriserat DeWALT servicecenter. Riktlinjer för skydd och tillbehör för DWE4347, DWE4357, DWE4369 Inte godkända skivor för

DWE4347, DWE4357, DWE4369

Typ 11/ T11 Nyckel för navförsedd skiva Nyckel för navförsedd skiva tillgängligt mot en extra kostnad från din lokalaDeWALT återförsäljare eller auktoriserat DeWALTservicecenter.
