BRUGSANVISNING DWE4357 DEWALT

imidlertid variere. Det kan forøge eksponeringsniveauet over den samlede arbejdsperiodemarkant. Et estimat af eksponeringsniveauet for vibration bør også tage højde for de gange, værktøjet slukkes, eller når det kører men ikke bruges til at arbejde. Det kan mindske eksponeringsniveauet over den samlede arbejdsperiodemarkant. Identificér yderligere sikkerhedsforanstaltninger for at beskytte operatøren mod vibrationens effekter, som f.eks.: Vibrationsemissionsniveauet, der er angivet i dette vejledningsark, er målt i overensstemmelse med en standardiseret test, der er angivet i EN62841 og kan anvendes til at sammenligne et værktøj med et andet. Det kan anvendes til en foreløbigeksponeringsvurdering.

ADVARSEL: Det angivne vibrationsemissionsniveau repræsenterer værktøjets hovedanvendelsesområder. Hvis værktøjet anvendes til andre formål, med andet tilbehør eller vedligeholdes dårligt, kan vibrationsemissionen SMÅ VINKELSLIBERE

DWE4347, DWE4357, DWE4369

Tillykke! Du har valgt et DeWALT‑værktøj. Mange års erfaring, ihærdig produktudvikling og innovation gør DeWALT én af de mest pålidelige partnere for professionelle brugere afelværktøj. Tekniske Data

Tykkelse af slibehjul (maks) mm 6,4 6,4 6,4 Diameter af skærehjul mm 125 125 125 Tykkelse af skærehjul (maks) mm 3 3 3 Diameter af trådhjul mm 115 115 115 Hjultykkelse (maks) mm 13 13 13 Spindeldiamter M14 M14 M14 Spindellængde mm 18,5 18,5 18,5 Vægt kg 2,39 2,41 2,53

• vægt inkluderer sidehåndtag og beskyttelsesskærm Støjværdier og vibrationsværdier (triax vector sum) i henhold til EN62841‑2‑3:

(lydtryksniveau) dB(A) 97 97 97 K (usikkerhed for det angivne lydniveau) dB(A) 3 3 3 Overfladeslibning Vibrationsemissionsværdi a h,AG = m/s

5,6 5,6 4,2 Usikkerhed K = m/s

1,5 1,5 1,5 Afskæring Vibrationsemissionsværdi a h,CO = m/s

1,5 1,5 1,5 Dansk (oversat fra original brugsvejledning)4 Dansk vedligehold værktøjet og tilbehøret, hold hænderne varme, organisation afarbejdsmønstre.

FORSIGTIG: Arbejde med stålbørste eller slibeskæring kan føre til forskellige vibrationsniveauer!

ADVARSEL: Slibning af tynde metalplader eller andre strukturer med en stor overflade, der nemt kan vibrere, kan resultere i en samlet støjemission, der er meget højere (op til 15dB) end de angivne støjemissionsværdier. Der bør så vidt muligt træffes passende foranstaltninger for at forhindre, at sådanne emner udsender lyd, såsom ved at anvende tunge fleksible dæmpningsmåtter. Den øgede støjemission skal også tages i betragtning både under risikovurderingen af støjeksponering og under valg af passendehøreværn. EF‑Konformitetserklæring Maskindirektiv Små vinkelslibere

DWE4347, DWE4357, DWE4369

DeWALT erklærer, at produkterne beskrevet under Tekniske data er udformet i overensstemmelse med: 2006/42/EF, EN62841‑1:2015+A11:2022, EN62841‑2‑3:2021 +A11:2021. Disse produkter overholder også direktivet 2014/30/EU og 2011/65/EU. Kontakt DeWALT på følgende adresse for yderligere oplysninger eller se bagsiden afmanualen. Undertegnede er ansvarlig for kompilering af den tekniske fil og udsteder denne erklæring på vegne afDeWALT. Markus Rompel Vicedirektør for Ingeniørarbejde, PTE‑Europa DeWALT, Richard‑Klinger‑Strase 11, 65510, Idstein, Tyskland

ADVARSEL: Læs instruktionsvejledningen for at reducere risikoen forpersonskader. Definitioner: sikkerhedsretningslinjer Nedenstående definitioner beskriver sikkerhedsniveauet for hvert enkelt signalord. Læs vejledningen og vær opmærksom på dissesymboler.

Angiverbrandfare. Generelle sikkerhedsadvarsler for elværktøjer

ADVARSEL: Læs alle sikkerhedsadvarsler, instruktioner, illustrationer og specifikationer, der følger med dette elværktøj. Manglende overholdelse af alle nedenstående instruktioner kan medføre elektrisk stød, brand og/eller alvorligpersonskade.

Termen “elværktøj” i advarslerne refererer til dit elektroniske (ledning) eller batteribetjente (trådløse)elværktøj.

1) Sikkerhed i Arbejdsområdet

a ) Sørg for, at arbejdsområdet er rent og godt oplyst. Rodede eller mørke områder giver anledning tilulykker. b ) Undlad at benytte elektrisk værktøj i en eksplosionsfarlig atmosfære, som f.eks. ved tilstedeværelsen af brændbare væsker, gasser eller støv. Elværktøj danner gnister, der kan antænde støv ellerdampe. c ) Hold børn og omkringstående på afstand, når der anvendes elektrisk værktøj. Distraktioner kan medføre, at du misterkontrollen.

2) Elektrisk Sikkerhed

a ) Stik på elektrisk værktøj skal passe til stikkontakten. Stikket må aldrig modificeres på nogen måde. Undlad at bruge adapterstik sammen med jordforbundet elektrisk værktøj. Umodificerede stik og dertil passende stikkontakter reducerer risikoen for elektriskstød. b ) Undgå kropskontakt med jordforbundne overflader, såsom rør, radiatorer, komfurer og køleskabe. Der er øget risiko for elektrisk stød, hvis din krop erjordforbundet. c ) Undlad at udsætte elektrisk værktøj for regn eller våde forhold. Hvis der trænger vand ind i et elektrisk værktøj, øges risikoen for elektriskstød. d ) Undlad at udsætte ledningen for overlast. Brug aldrig ledningen til at bære, trække værktøjet eller trække det ud af stikkontakten. Hold ledningen borte fra varme, olie, skarpe kanter og bevægelige dele. Beskadigede eller sammenfiltrede ledninger øger risikoen for elektriskstød. e ) Når elektrisk værktøj benyttes udendørs, skal der anvendes en forlængerledning, som er egnet til5 Dansk udendørs brug. Brug af en ledning, der er egnet til udendørs brug, reducerer risikoen for elektriskstød. f ) Hvis det ikke kan undgås at betjene et elektrisk værktøj i et fugtigt område, benyt en strømforsyning, der er beskyttet af en fejlstrømsafbryder. Ved at benytte en fejlstrømsafbryder reduceres risikoen for elektriskstød.

3) Personlig Sikkerhed

a ) Vær opmærksom, pas på hvad du foretager dig, og brug sund fornuft, når du benytter et elektrisk værktøj. Betjen ikke værktøjet, hvis du er træt, påvirket af narkotika, alkohol eller medicin. Et øjebliks uopmærksomhed under anvendelse af et elektrisk værktøj kan forårsage alvorligpersonskade. b ) Brug personligt sikkerhedsudstyr. Bær altid beskyttelsesbriller. Sikkerhedsudstyr, såsom støvmaske, skridsikre sikerhedssko, sikkerhedshjelm eller høreværn, brugt når omstændighederne foreskriver det, reducerer omfanget afpersonskader. c ) Undgå utilsigtet start. Sørg for, at der er slukket for kontakten, inden værktøjet tilsluttes en strømkilde og/eller batterienhed, samles op eller bæres. Når elektrisk værktøj bæres med fingeren på kontakten eller tilsluttes, når kontakten er tændt, giver det anledning tilulykker. d ) Fjern eventuelle justerings- eller skruenøgler, før det elektriske værktøj startes. En skruenøgle eller anden nøgle, der bliver siddende på en roterende del af elektrisk værktøj, kan give anledning tilpersonskade. e ) Undlad at række for langt. Hold hele tiden en god fodstilling og balance. Dette giver bedre kontrol af det elektriske værktøj, når uventede situationeropstår. f ) Bær hensigtsmæssig påklædning. Bær ikke løst tøj eller smykker. Hold dit hår og tøj væk fra dele i bevægelse. Løstsiddende tøj, smykker eller langt hår kan blive fanget i bevægeligedele. g ) Hvis der anvendes støvudsugnings- eller støvopsamlingsudstyr, skal dette tilsluttes og anvendes rigtigt. Anvendelse af støvopsamlingsudstyr kan begrænse farer forårsaget afstøv. h ) Lad ikke erfaringer fra hyppig brug af værktøjer medføre, at du bliver selvtilfreds og ignorerer sikkerhedsprincipperne for værktøjerne. En skødesløs handling kan forårsage alvorlig skade i en brøkdel af etsekund.

4) Anvendelse og Vedligeholdelse af

Elektrisk Værktøj a ) Undlad at bruge magt over for det elektriske værktøj. Brug det værktøj, der er bedst egnet til det arbejde, der skal udføres. Værktøjet vil klare opgaven bedre og mere sikkert med den ydelse, som det er beregnettil. b ) Undlad at benytte elektrisk værktøj, hvis kontakten ikke tænder og slukker for det. Alt elektrisk værktøj, der ikke kan kontrolleres med kontakten, er farligt og skalrepareres. c ) Træk stikket ud af stikkontakten og/eller batterienheden, hvis aftagelig, fra det elektriske værktøj, før det elektriske værktøj justeres, dets tilbehør udskiftes, eller det stilles til opbevaring. Sådanne forebyggende sikkerhedsforanstaltninger mindsker risikoen for, at værktøjet startesutilsigtet. d ) Opbevar elektrisk værktøj uden for rækkevidde af børn, og tillad ikke personer, som ikke er bekendt med dette elektriske værktøj eller disse instruktioner, at betjene værktøjet. Elektrisk værktøj er farligt i hænderne på personer, som ikke er instrueret i brugenderaf. e ) Vedligehold elværktøjer og tilbehør. Undersøg om bevægelige dele sidder skævt, binder eller er gået itu såvel som andre forhold, der kan påvirke betjeningen af værktøjet. Hvis det elektriske værktøj er beskadiget, skal det repareres før brug. Mange ulykker er forårsaget af dårligt vedligeholdtværktøj. f ) Hold skæreværktøj skarpe og rene. Ordentligt vedligeholdt skæreværktøj med skarpe skærekanter har mindre tilbøjelighed til at binde og er lettere atstyre. g ) Brug elektrisk værktøj, tilbehør, bor, osv. i overensstemmelse med disse instruktioner, idet der tages hensyn til arbejdsforholdene og den opgave, som skal udføres. Brug af elektrisk værktøj til andre opgaver end dem, det er beregnet til, kan resultere i en farligsituation. h ) Hold håndtag og håndtagsflader tørre, rene og fri for olie og smørelse. Glatte håndtag og gribeflader giver ikke mulighed for sikker håndtering og styring af værktøjet i uventedesituationer.

a ) Elektrisk værktøj skal serviceres af en kvalificeret servicetekniker, som udelukende benytter identiske reservedele. Derved sikres det, at værktøjets driftssikkerhedopretholdes.

EKSTRA SPECIELLE SIKKERHEDSREGLER

Fælles sikkerhedsadvarsler til slibning, stålbørstning eller slibeskæring a ) Dette elværktøj er beregnet til at fungere som en slibemaskine, pudsemaskine, stålbørste eller afstikkerværktøj. Læs alle sikkerhedsadvarsler, instruktioner, illustrationer og specifikationer, der følger med dette elværktøj. Manglende overholdelse af alle nedenstående instruktioner kan medføre elektrisk stød, brand og/eller alvorligekvæstelser. b ) Det anbefales ikke at polere og slibe med dette elværktøj. Anden brug end den, elværktøjet er fremstillet til, kan udgøre en fare og forårsagekvæstelser. c ) Du må ikke ændre dette elværktøj til at fungere på en måde, som ikke er specifikt designet og specificeret af værktøjsfabrikanten. En sådan ændring kan føre til tab af kontrol og forårsage alvorligpersonskade.6 Dansk d ) Anvend ikke tilbehør, der ikke er specielt designet til værktøjet og anbefalet af producenten. Blot fordi tilbehøret kan påsættes værktøjet, garanterer det ikke sikkerbetjening. e ) Tilbehørets nominelle hastighed skal mindst svare til den maksimale hastighed, der er markeret på elværktøjet. Tilbehør, der kører hurtigere end dets nominelle hastighed, kan gå itu og flyvevæk. f ) Tilbehørets udvendige diameter og tykkelse skal ligge inden for elværktøjets nominelle kapacitet. Tilbehør af ukorrekt størrelse kan ikke opbevares eller kontrollereskorrekt. g ) Dimensionerne på tilbehørets montering skal passe til dimensionerne på monteringsbeslaget på elværktøjet. Tilbehør, der ikke matcher med el‑værktøjets monterede hardware, vil køre ud af balance, vibrere for meget og kan medføre tab afkontrol. h ) Brug ikke beskadiget tilbehør. Før brug af tilbehør undersøges f.eks. slibehjul for skår og revner, støttepuder for revner eller slid og stålbørstefor løse eller revnede tråde. Hvis elværktøjet eller tilbehøret tabes, bør det undersøges for skade, eller der bør monteres ubeskadiget tilbehør. Efter undersøgelse og montering af tilbehør placeres du og tilskuere væk fra tilbehørets rotationsplan, og elværktøjet køres ved maksimal tomgangshastighed i et minut. Beskadiget tilbehør vil normalt gå i stykker under dennetestkørsel. i ) Brug personlige værnemidler. Afhængig af brugen bør du anvende ansigtsskærm eller beskyttelsesbriller. Hvis det er nødvendigt, skal du anvende støvmaske, hørebeskyttelse, handsker og et arbejdsforklæde, der kan modstå småt slibemateriale eller arbejdsemnefragmenter. Øjenbeskyttelsen skal kunne stoppe flyvende fremmedlegmer, der opstår som følge af de forskellige betjeninger. Støvmasken eller åndedrætsværnet skal kunne filtrere partikler, der frembringes som følge af din betjening. Forlænget eksponering for høj, intens støj kan forårsagehøreskader. j ) Hold omkringstående på sikker afstand af arbejdsområdet. Folk, der befinder sig i arbejdsområdet, skal anvende personligt beskyttelsesudstyr. Fragmenter af arbejdsemnet eller ødelagt tilbehør kan flyve afsted og forårsage skade uden for det umiddelbarearbejdsområde. k ) Hold kun i el-værktøjets isolerede gribeflader, hvis der er risiko for, at skæreværktøjet kommer i kontakt med skjulte ledninger eller dets egen ledning. Kommer skæreværktøjet i kontakt med en strømførende ledning, kan blotlagte metaldele på el‑værktøjet gøres strømførende og give stød tilbrugeren. l ) Hold ledningen fri af roterende tilbehør. Hvis du mister kontrollen, kan ledningen blive skåret eller fastklemt, og din hånd eller arm kan trækkes ind i det roterendetilbehør. m ) Læg aldrig el-værktøjet fra dig, før tilbehøret er helt stoppet. Det roterende tilbehør kan gribe fast i overfladen, og du kan miste kontrollen overelværktøjet. n ) Start ikke elværktøjet, mens du bærer det på dig. Utilsigtet kontakt med det roterende tilbehør kan hænge fast i dit tøj og efterfølgende ind ihuden. o ) Rengør værktøjets lufthuller med jævne mellemrum. Motorens ventilator vil trække støv ind i kabinettet, og for megen akkumulering af metalstykker kan udgøre en elektriskfare. p ) Betjen ikke elværktøjet nær brændbare materialer. Gnister kan antænde dissematerialer. q ) Anvend ikke tilbehør, der kræver kølevæske. Brug af vand eller anden kølevæske kan resultere i livsfarligt elektriskstød.

YDERLIGERE SIKKERHEDSFORSKRIFTER FOR

ALLE OPERATIONER Tilbageslag og relaterede advarsler Tilbageslag er en pludselig reaktion på et fastklemt eller blokeret slibehjul, støttepude, børste eller andet tilbehør. Klemning eller blokering forårsager hurtig blokering af det roterende tilbehør, der gør, at det ukontrollerede elværktøj kører i modsat retning af tilbehørets rotation på det sted, det erfastkørt. F.eks. hvis et slibehjul er fastklemt eller blokeret af arbejdsemnet, kan kanten af hjulet, der er på vej ind i det spidse punkt, grave sig ind i overfladen på materialet og forårsage, at hjulet arbejder sig ud eller falder ud. Hjulet kan enten gå imod eller væk fra operatøren, afhængigt af hjulets bevægelsesretning ved fastklemningspunktet. Slibehjul kan også gå i stykker under disseforhold. Et tilbageslag opstår som følge af forkert brug eller ved misbrug af værktøjet. Det kan undgås ved at følge nedenståendeforholdsregler: a ) Hold godt fast om elværktøjet, og placer kroppen og armen, så du kan modstå tilbageslagskraften. Anvend altid ekstrahåndtaget, hvis det medfølger, for maksimal kontrol over tilbageslag eller momentreaktion under opstart. Operatøren kan kontrollere momentreaktioner eller tilbageslagets styrke, hvis der tages korrekteforholdsregler. b ) Anbring aldrig hånden nær det roterende tilbehør. Tilbehøret kan slå tilbage over dinhånd. c ) Placer ikke kroppen i området, hvor elværktøjet bevæger sig hen, hvis der opstår tilbageslag. Tilbageslag vil drive værktøjet frem i den modsatte retning af hjulets bevægelse vedblokeringspunktet. d ) Vær særlig opmærksom ved arbejde på hjørner, skarpe kanter osv. Undgå at tilbehøret hopper eller blokeres. Hjørner, skarpe kanter eller bump har en tendens til at blokere det roterende tilbehør og kan forårsage mangel på kontrol ellertilbageslag. e ) Fastgør ikke en savkæde, en træskæreklinge, et segmenteret diamanthjul med et perifert mellemrum7 Dansk på over 10mm eller et savblad medtænder. Sådanne klinger forårsager ofte tilbageslag og mangel påkontrol. Sikkerhedsadvarsler, der er specifikke for slibnings‑ og afskæringsfunktioner a ) Anvend kun skivetyper, der er anbefalet til dit elværktøj og den specifikke skærm, som er designet til den valgte skive. Hjul, der ikke er fremstillet til værktøjet, kan ikke afskærmes korrekt og erusikre. b ) Slibefladen på hjul med forsænket midterdel skal monteres under skærmkantens flade. Et hjul, der ikke er monteret korrekt, og som projekteres gennem fladen på kanten af beskyttelsesskærmen, kan ikke beskyttestilstrækkeligt. c ) Skærmen skal fastgøres sikkert til elværktøjet og placeres, så mindst muligt af hjulet blotlægges mod brugeren for at opnå maksimale sikkerhed. Beskyttelsesskærmen hjælper med til at beskytte operatøren mod hjulfragmenter og utilsigtet kontakt med hjulet og gnister, som kan antændetøjet. d ) Hjul må kun benyttes til anbefalede anvendelser. Eksempelvis: slib ikke med siden af afskæringhjulet. Slibeskæringshjul er tilsigtet perifer slibning. Sidekraft på disse hjul kan ødelæggedem. e ) Brug altid ubeskadigede hjulflanger, der har korrekt størrelse og form til det valgte hjul. Korrekte hjulflanger støtter hjulet og reducerer dermed muligheden for hjulskade. Flanger til skærehjul kan være forskellige fraslibehjulsflanger. f ) Brug ikke slidte hjul fra større elværktøjer. Hjul, der er beregnet til større elværktøjer, er ikke egnet til det lille værktøjs høje hastighed og kansprænges. g ) Når du bruger hjul med dobbelt anvendelse, skal du altid bruge den korrekte beskyttelsesskærm til den anvendelse, der skal udføres. Hvis der ikke anvendes den korrekte afskærmning, kan det være, at den ønskede afskærmning ikke opnås, hvilket kan føre til alvorligpersonskade. Ekstra sikkerhedsadvarsler, der er specifikke for afskæringsfunktioner a ) Bloker ikke afskæringshjulet, og tryk ikke for kraftigt. Forsøg ikke at foretage et for dybt snit. Overbelastning af hjulet øger belastningen og følsomheden for drejning eller binding af hjulet i snittet og muligheden for tilbageslag ellerhjulskade. b ) Placer ikke kroppen på linje med eller bag det roterende hjul. Når hjulet bevæger sig væk fra kroppen, kan det mulige tilbageslag drive hjulet og elværktøjet direkte moddig. c ) Når hjulet er fastklemt, eller når du afbryder et snit af en eller anden grund, skal du slukke for elværktøjet og holde det ubevægeligt, indtil hjulet stopper helt. Forsøg aldrig at fjerne hjulet fra snittet, mens hjulet er i bevægelse, da der ellers kan forekomme et tilbageslag. Find ud af, hvorfor hjulet har sat sig fast, og træf passende forholdsregler, så det ikke kan skeigen. d ) Genstart ikke snittet i arbejdsemnet. Lad hjulet nå fuld hastighed og sæt det derefter forsigtigt ind i snittet. Hjulet kan eventuelt binde, arbejde sig ud af arbejdsemnet eller forårsage tilbageslag, hvis elværktøjet startes iarbejdsemnet. e ) Støttepaneler eller andet arbejdsemne af overdreven størrelse for at minimere risikoen for hjulfastklemmelse og tilbageslag. Store arbejdsemner har en tendens til at synke under deres egenvægt. Arbejdsemnet skal afstøttes på begge sider af hjulet, både i nærheden af skærelinjen og ved arbejdsemnetskant. f ) Vær især forsigtig, hvis der skal udføres et ”lommesnit” i et uoverskueligt område, f.eks. i en eksisterende væg. Hjulet, der skal dykke ned, kan skære gas‑ eller vandrør, elektriske ledninger eller genstande, der kan forårsagetilbageslag. g ) Forsøg ikke at foretage kurvet skæring. Overbelastning af diamanthjulet øger belastningen og følsomheden for drejning eller binding af diamanthjulet i snittet og muligheden for tilbageslag eller hjulskade, som kan føre til alvorligpersonskade. Yderligere sikkerhedsvejledninger for slibning a ) Anvend ikke slibeskivepapir af overdreven størrelse. Følg producentens anbefalinger angående valg af slibepapir. Slibepapir, der går ud over slibepuden, udgør en fare for flænsning og kan forårsage blokering eller flænsning af disken ellertilbageslag. Yderligere sikkerhedsvejledninger for stålbørstning a ) Vær opmærksom på, at børsten afkaster stålhår, selv under almindelig brug. Overbelast ikke ståltrådene ved at lægge for meget tryk på børsten. Stålhårene kan nemt trænge gennem tyndt tøj og/ellerhud. b ) Hvis brug af beskyttelsesskærm anbefales til stålbørstning, skal du sørge for, at stålhjulet eller børsten ikke indgriber i sikkerhedsskærmen. Stålhjul eller børster kan udvides i diameter pga. af arbejds‑ og centrifugalekræfter. Ekstra specielle sikkerhedsregler for slibemaskiner a ) Brugikke type 11(konisk kopskive) hjul på dette værktøj. Anvendelse af uhensigtsmæssigt tilbehør kan forårsagepersonskader. b ) Anvendaltid sidehåndtag. Spænd håndtaget sikkert. Sidehåndtaget skal altid bruges for hele tiden at opretholde kontrol overværktøjet.8 Dansk Restrisici På trods af overholdelsen af de relevante sikkerhedsregler og brug af sikkerhedsudstyr kan visse restrisici ikke undgås. Disse omfatter:

• Risiko for personskade som følge af flyvendepartikler.

• Risiko for forbrænding ved at røre ved tilbehør, der bliver varmt underbetjening.

• Risiko for personskade som følge af forlængetbrug.

• Risiko for støv fra farligestoffer. Elektrisk sikkerhed Elmotoren er kun designet til én spænding. Kontrollér altid, at strømforsyningen svarer til spændingen påmærkepladen. Dit DeWALT‑værktøj er dobbeltisoleret i overensstemmelse med EN62841, og derfor er en jordledning ikke påkrævet Hvis forsyningsledningen er beskadiget, må den kun udskiftes af DeWALT eller en autoriseretserviceorganisation.

ADVARSEL: Vi anbefaler brug af en reststrømsanordning med en reststrømskapacitet på 30mA ellermindre. Brug af forlængerledning Hvis en forlængerledning er påkrævet, skal du anvende en godkendt 3‑koret forlængerledning, der passer til dette værktøjs effektforbrug (se Tekniske data). Den minimale lederstørrelse er 1,5 mm

; den maksimale længde er 30m. Ved brug af en kabeltromle skal kablet altid rulles heltud. Pakkens indhold Pakken indeholder: 1 Vinkelsliber 1 Type A beskyttelsesskærm 1 Type B beskyttelsesskærm 1 Sidehåndtag 1 Støtteflange 1 Fastgørelsesmøtrik 1 Sekskantnøgle 1 Brugsvejledning

• Kontrollér for eventuelle skader på værktøjet, dele og tilbehør, der kan være opstået undertransport.

• Tag dig tid til at læse denne vejledning grundigt og forstå den førbetjening. Mærkning på værktøjet Følgende piktogrammer er vist på værktøjet: Læs brugsvejledningen førbrug. Bærhøreværn. Brugøjeværn. Skal altid betjenes med tohænder. Anvend ikke beskyttelsesskærmen tilafskæringsopgaver. Elektronisk bremse Datokodeposition (Fig. D) Datakoden11, der også inkluderer produktionsåret, er trykt pågearkassen. Eksempel: 2023XX XX Produktionsår og ‑uge Beskrivelse (Fig. A, B)

ADVARSEL: Modificér aldrig elektrisk værktøj eller nogen dele deraf. Det kan medføre materiale‑ ellerpersonskade.

Beskyttelsesskærmens udløsergreb

LED‑indikator Tilsigtet anvendelse Din ekstra kraftige vinkelsliber til små vinkler er blevet fremstillet til professionel slibnings‑, polerings‑, ogstålbørstningsopgaver. anVEnD IkkE andre slibehjul udover navforsænkede hjul ogpapirskiver.

FARE: Brug den ikke til at skære eller snitte i træ. Brug ikke nogen form for klinger med tænder. Det kan resultere i alvorligpersonskade. MÅ IkkE anvendes under våde forhold eller i nærheden af brændbare væsker ellergasser. Din ekstra kraftige vinkelsliber er et professioneltelværktøj. LaD IkkE børn komme i kontakt med værktøjet. Overvågning er påkrævet, når uerfarne brugere anvender detteværktøj.

• Dette produkt er ikke beregnet til anvendelse af personer (inklusive børn) med nedsatte fysiske, sensoriske eller mentale handicaps; mangel på erfaringer, viden eller færdigheder, medmindre de er under overvågning af en person, der er ansvarlig for deres sikkerhed. Børn må aldrig efterlades alene med detteprodukt. Funktioner Antivibrationssidehåndtag DWE4369 Antivibrationshåndtaget yder komfort ved at absorbere de vibrationer, værktøjetforårsager.9 DANSK Ingen volt Ingen‑volt‑funktionen stopper vinkelsliberens genstart, uden at der er tændt og slukket for kontakten, hvis der er en pause istrømforsyningen. E‑Clutch Denne enhed er udstyret med en E‑Clutch (elektronisk kobling), der i tilfælde af høj fastlåsning eller blokering af hjulet vil blive slået fra for at nedsætte drejemomentudvirkningen over for brugeren. Der skal tændes og slukkes for kontakten (slå til og fra) for at genstarteværktøjet. Bremse Når skubberkontakten slippes, slukkes motoren med det samme, og elektroniske bremser stopper tilbehørethurtigt. Kickback Brake™ Når en alvorlig blokering‑, opstoppen‑ eller fastsættelseshændelse registreres, aktiveres den elektroniske bremse med maksimal kraft for hurtigt at stoppe hjulet, reducere vinkelsliberens bevægelse og slukke for vinkelsliberen. Der skal tændes og slukkes for kontakten (slå fra og derefter til) for at genstarteværktøjet. Constant Clutch™ Når den er overbelastet eller i stå, reduceres motormomentet. Hvis belastningen reduceres, vil momentet og o./min. blive øget. Hvis værktøjet går i står i længere tid, slukkes det og kræver, at der tændes og slukkes for kontakten for atgenstarte. Elektronisk blød start Denne funktion begrænser det indledende startmomentum, hvor hastigheden kan opbygges gradvist gennem en periode på 1sekund. LED‑indikator (Fig. A) LED‑indikatoren

bliver ved med at lyse grønt under normal aktivitet eller blinker rødt for at advare dig om, at funktionen til beskyttelse af værktøj er blevet aktiveret. Se LED Guide bagest i denne vejledning for forklaringer afblinkmønstre.

ADVARSEL: For at reducere risikoen for personskade skal du slukke for værktøjet og afbryde det fra strømkilden, inden der foretages justeringer, eller der fjernes/monteres tilbehør eller ekstraudstyr. Sørg for, at udløserkontakten er i OFF‑position. Utilsigtet start kan medførekvæstelser. Påsætning af sidehåndtag (Fig. B)

ADVARSEL: Før du anvender værktøjet, skal du sikre, at håndtaget sidder godtfast. Skru sidehåndtaget

godt fast i et af hullerne på en af gearkassens sider. Sidehåndtaget skal altid bruges for hele tiden at opretholde kontrol overværktøjet. Beskyttelsesskærme

FORSIGTIG: Beskyttelsesskærme skal bruges sammen med alle slibehjul, skærehjul, slibestøtteskiver, stålbørster og stålhjul. Værktøjet må kun bruges uden beskyttelsesskærm til slibning med konventionelle slibeskiver. Se Figur A for at se de beskyttelsesskærme, der leveres sammen med enheden. Nogle opgaver kan kræves indkøb af en korrekt beskyttelsesskærm fra din lokale forhandler eller autoriseredeservicecenter.

FORSIGTIG: Når der anvendes en type A‑(afskæring) hjulafskærmning til arbejde, hvor ansigtet er udsat, kanhjulbeskyttelsen gribe fast i arbejdsemnet og forårsage dårligkontrol.

FORSIGTIG: Ved brug af en type B‑(slibehjul) hjulafskærmning til skærearbejde med bundne slibehjul er der en øget risiko for udsættelse for gnister og partikler samt for udsættelse for skivefragmenter i tilfælde af, at skivensprænger.

FORSIGTIG: Ved brug af en Type A (afskæring), Type B (slibeskive) hjulafskærmning til afskæring og til arbejde, hvor ansigtet er udsat, i beton eller murværk, er der en øget risiko for udsættelse for støv og tab af kontrol, hvilket resulterer itilbageslag.

FORSIGTIG: Ved brug af en Type A (afskæring) eller Type B (slibeskive) hjulafskærmning med en stålbørste af hjultypen med en tykkelse, der er større end den maksimale tykkelse som specificeret i de tekniske data, kan ledningerne blive fanget i beskyttelsesskærmen, hvilket kan føre til brud påledninger. BEMÆRK: Kantslibning og ‑skæring kan udføres med type 27hjul designet og specificeret til dette formål; 6mm tykke hjul er konstrueret til overfladeslibning mens producentens label for tyndere type 27hjul skal undersøges for at se, om de kan bruges til overfladeslibning eller kun til kantslibning/‑skæring. En type A (afskæring) hjulafskærmning skal bruges til alle hjul, hvor overfladeslibning er forbudt. En type A (afskæring) (tidligere kaldet type 1/41) hjulafskærmning skal bruges til alle dobbelte formål (kombinerede slibe‑ og afskæringsslibehjul). Skæring kan også udføres ved at bruge et Type1/41‑hjul og en hjulbeskytter til Type A‑afskæringsskive, tidligere kaldet Type 1/41‑hjulbeskytter. BEMÆRK: Se oversigt over anvendelsesområde for tilbehør og beskyttelsesanordninger for at vælge den rigtige kombination af beskyttelse/tilbehør. Justering og montering af beskyttelsesskærm (Fig. C, D)

FORSIGTIG: Slå enheden fra og træk stikket ud af værktøjet, inden du foretager eventuelle justeringer eller fjerner eller installerer fastgørelser ellertilbehør.

FORSIGTIG: FØR du betjener værktøjet, skal du identificere, hvilken justeringsmulighed dit værktøj er indstillet til. Justeringsmuligheder For justering af beskyttelsesskærmen , aktiverer beskyttelsesskærmens udløsergreb

på beskyttelsesskærmens krave ved hjælp af en skraldefunktion. Din slibemaskine tilbyder to muligheder for dennejustering.10 DANSK

: I denne position hælder den aktiverede overflade og vil fortsætte til det næste justeringshul, når beskyttelsesskærmen drejes i urets retning (spindel vender mod bruger), men låser selv i retning moduret.

: I denne position er den aktiverede overflade er lige og kvadratisk. Den vil IKKE fortsætte til det næste justeringshul, undtagen der trykkes på beskyttelsesskærmens udløserhåndgreb og det holdes, mens beskyttelsesskærmen samtidig drejes enten i retning med uret eller mod uret (spindel vender mod bruger). Et tryks

Indstilling af justeringsmuligheder for beskyttelsesskærmen Sådan justerer du beskyttelsesskærmens udløsergreb

ftil den ønskede justeringsmulighed:

ved hjælp af et T20bor.

2. Fjern beskyttelsesskærmens udløsergreb og bemærk

fjederpositionen. Vælg enden af grebet til den ønskede justeringsmulighed. Et tryk vil bruge den skrånende ende af grebet

på beskyttelsesskærmens krave. To tryk vil bruge den kvadratiske ende til at aktivere justeringshullerne

beskyttelsesskærmenskrave.

korrekt installation med fjederreturfunktion ved at trykke beskyttelsesskærmens udløsergreb

FORSIGTIG: Før montering af beskyttelsesskærm kontroller at skruen, grebet og fjederen er korrekt monteret før beskyttelsesskærmenmonteres.

1. Med spindlen vendende mod operatøren, tryk på og hold

beskyttelsesskærmens udløsergreb

på beskyttelsesskærmen ind efter kærverne

3. Skub beskyttelsesskærmen ned, indtil beskyttelsesskærmens

øskner aktiveres og drejer dem i rillen på gearkassenavet. Udløs beskyttelsesskærmensudløsergreb.

4. Sådan placeres beskyttelsesskærmen:

: Drej beskyttelsesskærmen med uret i den ønskede arbejdsposition. Tryk på og hold beskyttelsesskærmens udløsergreb

: Tryk på og hold beskyttelsesskærmens udløsergreb

. Drej beskyttelsesskærmen med uret eller mod uret i den ønskede arbejdsposition. BEMÆRK: Selve beskyttelsesskærmen skal anbringes mellem spindlen og brugeren for at yde maksimal beskyttelse tilbrugeren. Beskyttelsesskærmens udløsergreb skal falde i hak i et af justeringshullerne

disse instruktioner i omvendtrækkefølge. Flanger og hjul Montering af hjul uden nav (Fig. E)

ADVARSEL: Undladelse af korrekt indsættelse af flange/ klemmemøtrik/hjul kan medføre alvorlig personskade (eller skade på værktøjet ellerhjul).

ADVARSEL: En lukket beskyttelsesskærm ved tosidet skærehjul er påkrævet, når der anvendes skærehjul.

ADVARSEL: Anvendelse af en beskadiget flange eller beskyttelsesskærm eller undladelse af at bruge en korrekt flange og beskyttelsesskærm kan resultere i skader på grund af hjulbrud og hjulkontakt. Se Oversigt over anvendelsesområde for tilbehør og beskyttelsesanordninger for yderligereoplysninger.

1. Anbring værktøjet på et bord, beskyttelsesskærmop.

2. Installér støtteflangen uden gevind

med den forhøjede midte (pilot) vendende imod hjulet.

imod støtteflangen, idet du centrerer hjulet på støtteflangens forhøjede midte (pilot).

4. Mens du trykker spindellåsknappen ned og med de

sekskantede fordybninger vendende væk fra hjulet, træk klemmemøtrikken

på spindlen, så øsknerne går i indgreb de to riller ispindlen.

5. Mens du trykker spindellåseknappen ned, skal

fastgørelsesmøtrikken

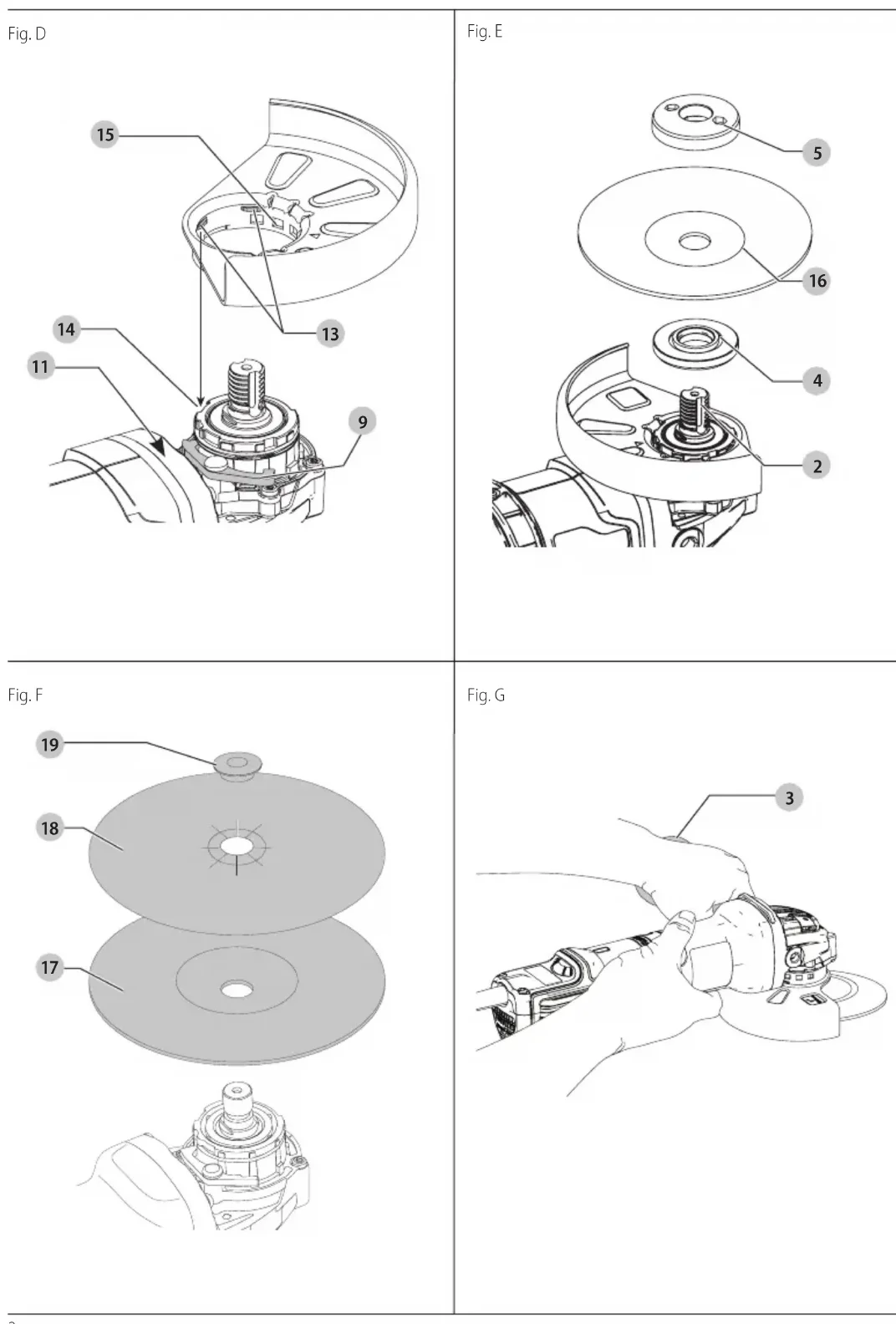

for at kunne fjernehjulet. Montering af slibestøtteskiver (Fig. B, F) BEMÆRK: Anvendelse af en beskyttelsesskærm med slibningsskiver, der bruger støtteskiver, ofte kaldet fiberharpiksskiver, er ikke nødvendig. Da en beskyttelsesskærm ikke er nødvendig til dette tilbehør, er det muligt, at en beskyttelsesskærm ikke passer korrekt, hvis denanvendes.

ADVARSEL: Undladelse af korrekt indsættelse af flange/ klemmemøtrik/hjul kan medføre alvorlig personskade (eller skade på værktøjet ellerhjul).

ADVARSEL: Den korrekte beskyttelsesskærm skal geninstalleres for slibehjul, skærehjul, slibestøtteskiver, stålbørste eller stålhjulsopgaver, efter slibeopgaverne erafsluttede.

1. Anbring eller skær et passende støtteskivegevind

trykkes ned, træk klemmemøtrik

på spindlen, og før det forhøjede nav på klemmemøtrikken ind i midten af slibeskiven ogstøtteskiven.

4. Spænd manuelt klemmemøtrikken. Tryk derefter

spindellåseknappen ned, mens slibeskiven drejes, indtil slibeskiven og klemmemøtrikken ertætsiddende.

5. Du demonterer hjulet ved at tage fat i og dreje støtteskiven

ADVARSEL: Undladelse af korrekt indsættelse af flange/ klemmemøtrik/hjul kan medføre alvorlig personskade (eller skade på værktøjet ellerhjul).

FORSIGTIG: Du nedsætter risikoen for personskade ved at bære arbejdshandsker, når du arbejder med stålbørster og -hjul. De kan bliveskarpe.

FORSIGTIG: For at nedsætte risikoen for at beskadige værktøjet, må hjul eller børste ikke røre ved beskyttelsesskærmen, når den er monteret eller når den er i brug. Det kan forårsage skjult beskadigelse af udstyret og ledninger kan sprænges fra udstyrshjul ellerkop. Stålkopbørster eller stålhjul installeres direkte på den gevindskårne spindel uden brug af flanger. Brug kun stålbørster eller ‑hjul, der er forsynet med et M14 gevindskåret nav. Dette udstyr kan købes hos din lokale forhandler eller hos et autoriseretservicecenter.

1. Anbring værktøjet på et bord, beskyttelsesskærmop.

2. Skær manuelt hjulgevindet påspindlen.

ned og brug en skruenøgle på stålhjulsnavet eller ‑børsten til at spændehjulet.

4. Du fjerner hjulet i omvendtrækkefølge.

BEMÆRK: Du nedsætter risikoen for beskadigelse af værktøjet ved at anbringe hjulnavet korrekt, før du tænder forværktøjet. Før brugen

• Montér beskyttelsesskærmen og den rette skive eller hjul. Brug ikke skiver eller hjul, der er megetslidte.

• Sørg for, at den indvendige og udvendige flange er monteret korrekt. Følg de instruktioner, der findes i Oversigt over anvendelsesområde for tilbehør ogbeskyttelsesanordninger.

• Sørg for, at skiven eller hjulet drejer i retning af pilene på tilbehøret ogværktøjet.

• Brug ikke et beskadiget tilbehør. Før brug af tilbehør undersøges f.eks. slibehjul for skår og revner, støttepuder for revner eller slid og stålbørste for løse eller revnede tråde. Hvis elværktøjet eller tilbehøret tabes, bør det undersøges for skade, eller der bør monteres ubeskadiget tilbehør. Efter undersøgelse og montering af tilbehør placeres du og tilskuere væk fra tilbehørets rotationsplan, og elværktøjet køres ved maksimal tomgangshastighed i et minut. Beskadiget tilbehør vil normalt gå i stykker under dennetestkørsel. BETJENING Brugsvejledning

ADVARSEL: Overhold altid sikkerhedsvejledningen og de gældenderegler.

ADVARSEL: For at reducere risikoen for personskade skal du slukke for værktøjet og afbryde det fra strømkilden, inden der foretages justeringer, eller der fjernes/monteres tilbehør eller ekstraudstyr. Sørg for, at udløserkontakten er i OFF‑position. Utilsigtet start kan medførekvæstelser.

• Sørg for, at alle materialer, der skal slibes eller skæres, sidder godtfast.

• Fastgør og understøt arbejdsemnet. Brug klemmer eller en skruestik til at holde og understøtte arbejdsemnet på et stabilt underlag. Det er vigtigt at klemme og understøtte arbejdsemnet godt for at forebygge, at arbejdsemnet bevæger sig, så du mister kontrollen over det. Det er vigtigt at klemme og understøtte arbejdsemnet godt for at forebygge, at arbejdsemnet bevæger sig, så du mister kontrollen overdet.

• Støttepaneler eller andet arbejdsemne af overdreven størrelse for at minimere risikoen for hjulfastklemmelse og tilbageslag. Store arbejdsemner har en tendens til at synke under deres egenvægt. Arbejdsemnet skal afstøttes på begge sider af hjulet, både i nærheden af skærelinjen og ved arbejdsemnetskant.

• Bær altid almindelige arbejdshandsker, når du arbejder med detteværktøj.

• Gearet bliver meget varm underbrug.

• Benyt kun et let tryk på værktøjet. Anvend ikke sidepres påskiven.

• Montér altid beskyttelsesskærmen og den rette skive eller hjul. Brug ikke skiver eller hjul, der er megetslidte.

• Sørg for, at den indvendige og udvendige fl ange er monteretkorrekt.

• Sørg for, at skiven eller hjulet drejer i retning af pilene på tilbehøret ogværktøjet.

• Undgå overstyring. Bliver værktøjet varmt, fortsæt med at køre det uden belastning i flere minutter for at køle tilbehøret ned. Rør ikke ved slibe‑ og skæreskiverne, før de er kølet ned. Skiverne kan blive meget varme underarbejdet.

• Arbejd aldrig med slibekoppen uden en passendebeskyttelsesskærm.

• Brug ikke elværktøjet sammen med etudskæringsstativ.

• Brug aldrig blottere sammen med sammenhængendeslibeprodukter.12 Dansk

• Vær opmærksom på, at hjulet fortsætter med at rotere, efter at der er slukket forværktøjet. Korrekt håndposition (Fig. G)

ADVARSEL: For at reducere risikoen for alvorlig personskade skal du ALTID holde godt fast i tilfælde af en pludseligreaktion. Korrekt håndposition kræver én hånd på sidehåndtaget

den anden hånd på værktøjets krop som vist på FigurG. Variabel hastighedsvælger (Fig. A) DWE4357, DWE4369

ADVARSEL: Uanset hastighedsindstillingen, skal tilbehørets nominelle hastighed mindst svare til den maksimale hastighed, der er markeret påelværktøjet. Den variable hastighedsvælger byder på ekstra værktøjskontrol og gør det muligt at anvende værktøjet ved optimale forhold og kan tilpasses tilbehøret ogmaterialet.

hen på det ønskede trin. Drej vælgeren opad for højere hastighed og nedad for laverehastighed. Skydekontakt (Fig. A)

FORSIGTIG: Hold godt fast på sidehåndtaget og værktøjets krop for at have kontrol over værktøjet ved opstart og under brug, indtil hjulet eller tilbehøret holder op med at dreje. Sørg for, at hjulet står helt stille, før du lægger værktøjet fradig. BEMÆRk: For at reducere uforventet værktøjsbevægelse bør du ikke tænde og slukke for værktøjet under belastningsforhold. Lad sliberen køre op til fuld hastighed, før den rører arbejdsoverfladen. Løft værktøjet fra overfladen, før du slukker for værktøjet. Lad værktøjet holde helt op med at dreje, før du lægger det fradig. Du starter værktøjet ved at skubbe ON/OFF skydekontakten

imod forsiden på værktøjet. Du slukker for værktøjet ved at slippe ON/OFFskydekontakten. For fortsat drift skub kontakten imod forsiden på værktøjet og tryk den forreste del af kontakten indad. Du stopper værktøjet, når du arbejder i forsat funktion ved at presse mod den bagerste del af skydekontakten og slippeden. Spindellås (Fig. B) Spindellåsens

funktion er at forhindre spindelen i at dreje, når der monteres eller fjernes hjul. Betjen kun spindellåsen, når der er slukket for værktøjet, og stikket er taget ud af kontakten, og værktøjet står heltstille. BEMÆRK: For at reducere risikoen for skade på værktøjet, bør du ikke aktivere spindellåsen, mens værktøjet kører. Det kan resultere i skade på værktøjet, og påsat tilbehør kan falde af og eventuelt forårsagepersonskade. For at aktivere låsen skal du trykke på spindellåseknappen og dreje spindelen, indtil du ikke kan dreje denlængere. Overfladeslibning, slibning og stålbørstning

FORSIGTIG: Brug altid den korrekte beskyttelsesskærm ifølge instruktionerne i dennevejledning.

ADVARSEL: Metalstøvophobning. Overdreven brug af papirskiver i metalarbejder kan resultere i øget mulighed for elektrisk stød. For at reducere denne risiko skal du indsætte en fejlstrømsafbryder før brug og rengøre ventilationshullerne dagligt ved at blæse tør, komprimeret luft ind i ventilationshullerne i overensstemmelse med nedenståendevedligeholdelsesinstruktioner. Sådan udføres arbejde på et arbejdsemnes overflade:

1. Lad værktøjet nå fuld hastighed, for det

rørerarbejdsoverfladen.

2. Anvend minimum tryk på arbejdsoverfladen og lad

værktøjet køre ved høj hastighed. Hastigheden ved fjernelse af maling er højest, når værktøjet kører med højhastighed. Vinkel

3. Oprethold en passende vinkel mellem værktøjet og

arbejdsoverfladen. Se skemaet i henhold til specielfunktion. Funktion Vinkel Slibning 20˚‑30˚ Slibning med flapskive 5˚‑10˚ Slibning med støtteskive 5˚‑15˚ Stålbørstning 5˚‑10˚

4. Oprethold kontakt mellem kanten på hjulet

ogarbejdsoverfladen. ‑ Hvis slibning med klapskiver eller stålbørstning bevæg værktøjet kontinuerligt i en fremadrettet og tilbagegående bevægelse for at undgå at skabe udhulninger iarbejdsoverfladen. ‑ Hvis slibning med en støtteskive, flyt hele tiden værktøjet i en lige linje for at forhindre afbrænding og hvirvlen afarbejdsoverfladen. BEMÆRk: Hvisdu lader værktøjet hvile på arbejdsoverfladen uden bevægelse, vil det beskadigearbejdsemnet.

5. Løft værktøjet fra arbejdsoverfladen, før du slukker for

værktøjet. Lad værktøjet holde helt op med at dreje, før du lægger det fradig.

FORSIGTIG: Vær ekstra omhyggelig, når du arbejder over et hjørne, da du kan komme ud for en hurtig bevægelse fraslibemaskinen. Forholdsregler der skal tages under arbejde på et lakeret emne

1. Slibning eller stålbørstning af blybaseret maling ANBEFALES

IKKE på grund af vanskeligheden ved at styre det forurenede støv. Børn og gravide kvinder er udsat for den største risiko forblyforgiftning.13 DANSK

2. Da det kan være vanskeligt at finde ud af, hvorvidt en

maling indeholder bly uden en kemisk analyse, anbefaler vi de følgende forholdsregler ved slibning af alle malinger: Personlig sikkerhed

1. Ingen børn eller gravide kvinder må opholde sig

i arbejdsområdet, når der foretages slibning eller stålbørstning af maling, før al rengøring erafsluttet.

2. Alle personer, som kommer ind i arbejdsområder, skal

bære en støvmaske eller en respirator. Filteret skal udskiftes dagligt, eller når bæreren har svært ved at trækkevejret. BEMÆRK: Du bør udelukkende anvende støvmasker, der er beregnet til arbejde med blybaseret malingsstøv og dampe. Almindelige malingsmasker tilbyder ikke denne beskyttelse. Find den korrekte N.I.O.S.H.‑godkendt støvmaske hos dinforhandler.

3. Der bør IKKE SPISES, DRIKKES eller RYGES i arbejdsområdet

for at undgå at indtage forurenede malingspartikler. Arbejdere skal vaske sig og rydde op, FØR de spiser, drikker eller ryger. Der må ikke efterlades føde‑, drikke‑ eller rygevarer i arbejdsområdet, hvor der kan falde støv pådem. Miljømæssig sikkerhed

1. Maling skal fjernes på en sådan måde, at mængden af

genereret støvminimeres.

2. Områder, hvor der foregår fjernelse af maling, skal forsegles

med plastiktildækninger på 4milstykkelse.

3. Slibning skal foregå på en sådan måde, at sporing af

malingsstøv uden for arbejdsområdetreduceres. Rengøring og bortskaffelse

1. Alle overflader i arbejdsområdet skal støvsuges og

rengøres grundigt hver dag, mens slibningen foregår. Støvsugerfilterposer skal hyppigtudskiftes.

2. Plastikklude skal samles sammen og bortskaffes sammen

med alle støvskår eller andre bortskaffelsesrester. De skal anbringes i forseglede affaldsbeholdere og bortskaffes via regelmæssigeaffaldsbortskaffelsesprocedurer. Under rengøring skal børn og gravide kvinder holdes på afstand afarbejdsområdet.

3. Al legetøj, vaskbare møbler og redskaber, der bruges af

børn, skal vaskes omhyggeligt, før de brugesigen. Kantslibning og ‑skæring

ADVARSEL: Anvend ikke kantslibnings‑/skæringshjul til overfladeslibningsopgaver, fordi disse hjul ikke er designet til de sidetryk, som opstår med overfladeslibning. Resultatet kan blive brud på hjulet ogpersonskade.

FORSIGTIG: De hjul, der bruges til kantslibning og ‑skæring kan knække eller få tilbageslag, hvis de bøjes eller vrides, når værktøjet bruges. Ved alle kantslibnings‑/ skærearbejder skal den åbne side på beskyttelsesskærmen være anbragt på afstand af brugeren. BEMÆRK: Kantslibning‑/skæring med en type 27hjul skal begrænses til fladskæring og udskæring‑mindre end 13mm i dybden, når hjulet er nyt. Reducer dybden af skæringen/udskæringen i takt med nedslidningen af hjulets radius. Se Oversigt over anvendelsesområde for tilbehør og beskyttelsesanordninger or yderligere oplysninger. Kantslibning/‑skæring med en type41hjul kræver brug af en type Abeskyttelsesskærm.

1. Lad værktøjet nå fuld hastighed, for det

rørerarbejdsoverfladen.

2. Anvend minimum tryk på arbejdsoverfladen og lad

værktøjet køre ved høj hastighed. Slibe‑/skærehastigheden er højest, når værktøjet kører med højhastighed.

3. Anbring dig, så den åbne underside på hjulet vender væk

4. Når du har startet på en skæring, og du har oprettet et

indhak i arbejdsemnet, skal du ikke ændring vinklen på snittet. Ændring af vinklen vil få hjulet til at bøje og kan medføre et brud på hjulet. Kantslibehjul er ikke designet til at modstå de sidetryk, som bøjning kanfrembringe.

5. Løft værktøjet fra arbejdsoverfladen, før du slukker for

værktøjet. Lad værktøjet holde helt op med at dreje, før du lægger det fradig. Metalarbejde Når værktøjet anvendes på metalarbejder, skal du sørge for, at der er indsat en fejlstrømsafbryder (RCD) for at undgå restricisi som følge afmetalspåner. Hvis fejlstrømsafbryderen er slukket, skal du få værktøjet efterset af en autoriseret DeWALT‑reparatør.

ADVARSEL: Under ekstreme arbejdsforhold kan der ophobes støv inde i maskinehuset, når der arbejdes med metal. Dette kan resultere i, at beskyttelsesisoleringen inde i maskinen bliver reduceret og dermed øger risikoen for elektriskstød. For at undgå ophobningen af metalspåner inde i maskinen anbefaler vi at rydde ventilationshullerne dagligt. SeVedligeholdelse. Savning i metal For skæring med bundne slibemidler, brug altid beskyttelsesskærm TypeA. Ved skærearbejde arbejd med moderat hastighed tilpasset til det materiale, der skæres. Læg ikke tryk på skæreskiven eller vip eller drejmaskinen. Nedsæt ikke hastigheden på nedkørende skæreskiver ved at anvende sidelænstryk. Maskinen skal altid arbejde i en opadgående slibningsbevægelse. Ellers er der fare for, at den bliver skubbet ukontrolleret ud afsnittet. Ved skæring af profiler og firkantede barrer, er det bedst at starte på det mindstetværsnit. Grovslibning Brug aldrig en skæreskive tilgrovslibning. Brug altid sikkerhedsskærmen TypeB. De bedste grovslibningsresultater opnås, når maskinen indstilles til en vinkel på 30° til 40°. Flyt maskinen frem og tilbage med et moderat tryk. På denne måde bliver arbejdsemnet ikke for varmt, bliver ikke misfarvet, og der dannes ingenriller.14 DANSK Stenskæring Maskinen må kun benyttes tiltørskæring. Ved skæring af sten er det bedst at bruge en diamant skæreskive. Betjen kun maskinen med ekstrastøvbeskyttelsesmaske. Arbejdsråd Udvis forsigtighed, når der skæres huller i bærendevægge. Huller i strukturelle vægge er underlagt lovbestemte/ landespecifikke regulativer. Disse regulativer skal overholdes under alle omstændigheder. Før du starter på arbejdet, kan du kontakte den ansvarlige ingeniør, arkitekt ellerbygningssupervisor. VEDLIGEHOLDELSE Dit DeWALT-elværktøj er beregnet til langvarig brug med minimal vedligeholdelse. Værktøjets fortsatte tilfredsstillende drift afhænger af korrekt vedligeholdelse og rengøring afværktøjet.

ADVARSEL: For at reducere risikoen for personskade skal du slukke for værktøjet og afbryde det fra strømkilden, inden der foretages justeringer, eller der fjernes/monteres tilbehør eller ekstraudstyr. Sørg for, at udløserkontakten er i OFF‑position. Utilsigtet start kan medføre kvæstelser Smøring Dette elektriske værktøj skal ikke smøresyderligere. Rengøring

ADVARSEL: Blæs støv og snavs ud af hovedhuset med tør luft, lige så snart der samler sig snavs i og omkring luftaftrækket. Bær godkendte beskyttelsesbriller og godkendt støvmaske ved udførelse af denneprocedure.

ADVARSEL: Brug aldrig opløsningsmidler eller andre kraftige kemikalier til at rengøre værktøjets ikke‑metalliske dele. Disse kemikalier kan svække de materialer, der anvendes i disse dele. Brug en klud, der kun er fugtet med vand og mild sæbe. Lad aldrig væske trænge ind i værktøjet, og nedsænk aldrig nogen del af værktøjet ivæske. Valgfrit tilbehør

ADVARSEL: Da andet tilbehør end det, som stilles til rådighed af DeWALT, ikke er afprøvet med dette produkt, kan det være farligt at bruge sådant tilbehør med dette værktøj. For at mindske risikoen for personskade, må dette produkt kun anvendes med tilbehør, som anbefales afDeWALT.

ADVARSEL: Den nominelle hastighed for tilbehøret skal mindst være den hastighed, der anbefales på advarselsmærkaten på værktøjet. Hjul og andet tilbehør, der kører over den nominelle hastighed, kan flyve fra hinanden og medføre personskader. Gevindskåret tilbehør skal være forsynet med et M14 nav. Alt tilbehør uden gevind skal være forsynet med et dornhul på 22mm. Hvis ikke, kan det være designet til en rundsav og bør ikke anvendes. Anvend kun det tilbehør der er vist i Oversigt over anvendelsesområde for tilbehør og beskyttelsesanordninger i denne brugervejledning. Mærkedata for tilbehøret skal altid være over værktøjshastighed, som vist på værktøjets navneplade.

ADVARSEL: Håndter og opbevar alle slibehjul forsigtigt for at forhindre skader fra termisk chok, varme, mekanisk skade osv. Opbevares i et tørt beskyttet område uden høj fugt, frostgrader eller ekstremetemperaturskift.

ADVARSEL: Brug ikke en limet slibeskive, hvor udløbsdatoen er overskredet (EXP), som markeret nær midten af hjulet (hvis det medfølger). Skiver, som er udløbet, er mere tilbøjelige til at briste og forårsage alvorlig personskade. Opbevar limede slibeskiver på et tørt sted uden ekstreme temperaturer eller fugtighed. Ødelæg skiver, der er udløbet eller beskadiget, så de ikke kanbruges. Kontakt forhandleren for yderligere oplysninger om korrekttilbehør. Dette værktøj har en kapacitet på 125mm diameterx6mm tykke slibe- eller skærehjul. Det er vigtigt at vælge de rigtige beskyttelsesskærme, støttehjul og flanger til brug sammen med slibemaskinetilbehør. Se Oversigt over anvendelsesområde for tilbehør og beskyttelsesanordninger for flere oplysninger om at vælge det korrektetilbehør. Miljøbeskyttelse Særskilt bortskaffelse. Produkter og batterier mærket med dette symbol må ikke bortskaffes sammen med normalthusholdningsaffald. Produkter og batterier indeholder materialer, der kan blive gendannet eller genanvendt og således reducere efterspørgslen efter råvarer. Genbrug venligst elektriske produkter og batterier i henhold til lokale regulativer. Yderligere informationer findes på www.2helpU.com. LED Guide Afsnittet indeholder en liste over mulige LED-blinkmønstre, deres årsager og udbedrende løsninger. Brugeren eller vedligeholdelsespersonalet kan udføre nogle udbedrende handlinger, og andre kan kræve assistance af en kvalificeret DeWALTtekniker eller dinforhandler.15 Dansk Ingen‑volt beskyttelse Problem Løsning Kontakten er i tændt‑position, og strømmen er tilført. Enheden forblev slukket. Sæt kontakten på genstart. Kickback‑bremse Problem Løsning Værktøjet har registreret en blokering, og kickback‑bremsen er blevet aktiveret. Se tilbehøret efter for skader fra blokering, og udskift om nødvendigt. Juster arbejdsstykket og værktøjspositionen efter behov, og sæt kontakten på genstart. Termisk beskyttelse Problem Løsning Enheden er lukket ned for at forhindre permanent skade pga. overophedning. Sørg for, at ind‑ og udsugningsventilerne ikke er blokeret af brugernes hænder, tøj eller af affald under brug. Reducer hyppigheden af tænding/slukning af værktøjet, og sæt kontakten på genstart, og/eller træk enhedens stik ud, og sæt det derefter i igen. Beskyttelse mod opstoppen/ overbelastning Problem Løsning Enheden har været i en opstoppet position gennem en længere periode, og den er lukket ned. Fjern belastningen fra værktøjet, og sæt kontakten på genstart. Problem med elledning Problem Løsning Enheden kører på en strømkilde af dårlig kvalitet såsom en generator af lav kvalitet. Denne strøm kan beskadige værktøjet. Prøv en anden strømkilde, reducer forlængerledningens længde, eller reducer udstyret, der anvendes på strømkilden samtidig.16 DANSK Yderligere oplysninger om beskyttelsesskærme og tilbehør Når der anvendes segmenterede diamanthjul, må der kun anvendes diamanthjul med en perifer spalte på højst 10mm og en negativ skråningsvinkel. ≤10 mm BRUG IKKE Segmenterede diamanthjul med en perifer spalte på mere end 10mm og/eller en positivvinkel. For alt tilbehør til slibning, afslibning med sandpapir og trådbørstning med hjul skal den nederste del af tilbehøret være anbragt inden for beskyttelseskabinettet med mindst 2mm afstand til beskyttelseskabinettets nederste kant. ≥2 mm Beskyttelsesskærmstyper Type B (Lavt, slibning) Type A (Lukket afskæring)

Beskyttelsesskærme af type A (type 41) er beregnet til brug med skærehjul af type 41 (1A) og skærehjul af type 42 (27A), der kun er mærket til afskæring. Slibning med andre hjul end type 27 og type 29 kræver andre tilbehørsbeskyttere. Brug altid en så lille beskyttelsesanordning som muligt, og som ikke kommer i kontakt med tilbehøret. BEMÆRK: Hjulbeskytter af type A (afskæring) og type B (slibning), som tidligere blev benævnt type 1/41 og type 27 hjulbeskyttere.17 DANSK Anvendelsesområde for tilbehør og beskyttelsesanordninger Opgave Tilbehørstype Tilbehør Beskyttelsesskærm Montering til reference Overfladeslibning Skivetype 27 Type B (Slibning) Afskæring Skivetype 41 (1A) (metal) Type A (Lukket afskæring) Skivetype 42 (27A) (metal) Type A (Lukket afskæring) Skivetype 41 (1A) (murværk/beton) Type A (Lukket afskæring) Diamantskæreskive(murværk/ beton) Type A (Lukket afskæring)

Slibeskive til andre materialer end metal eller murværk/ beton Type A (Lukket afskæring) Dobbelt anvendelse (kombineret afskæring og slibning) Slibeskive til dobbelt anvendelse Type A (Lukket afskæring) Stålbørstning Stålbørste af skivetype Type A or Type B (lukket afskæring eller slibning) Stålbørste af koptype Beskyttelsesskærm ikke krævet18 DANSK Yderligere oplysninger om beskyttelsesskærme og tilbehør til DWE4347, DWE4357, DWE4369 Ikke-godkendte hjul til

DWE4347, DWE4357, DWE4369

Type 11/ T11 Skivenøgle med nav Hjulnøgle med nav kan tilkøbes hos din lokale DeWALT forhandler eller dit autoriserede DeWALTservicecenter.

FARE: Brug den ikke til at skære eller snitte i træ. Brug ikke nogen form for klinger med tænder. Det kan resultere i alvorlig personskade. Opgave Tilbehørstype Tilbehør Beskyttelsesskærm Montering til reference Slibning Klapskive (Type 27 / Type 29) Type B (Slibning) Fleksibelt slibemiddel (f.eks. Sandpapir) (understøttet af et fleksibelt underlag) Beskyttelsesskærm ikke krævet

påbeskyttelseskragen.

5. Stram til festemutteren med en nøkkel, mens du holder

• Kontroller at indre og ytre flens er montertkorrekt.

1. Alle overflater i arbeidsområdet må støvsuges og grundig

, gänga på klämmuttern
