MANUAL DE USUARIO DWE4357 DEWALT

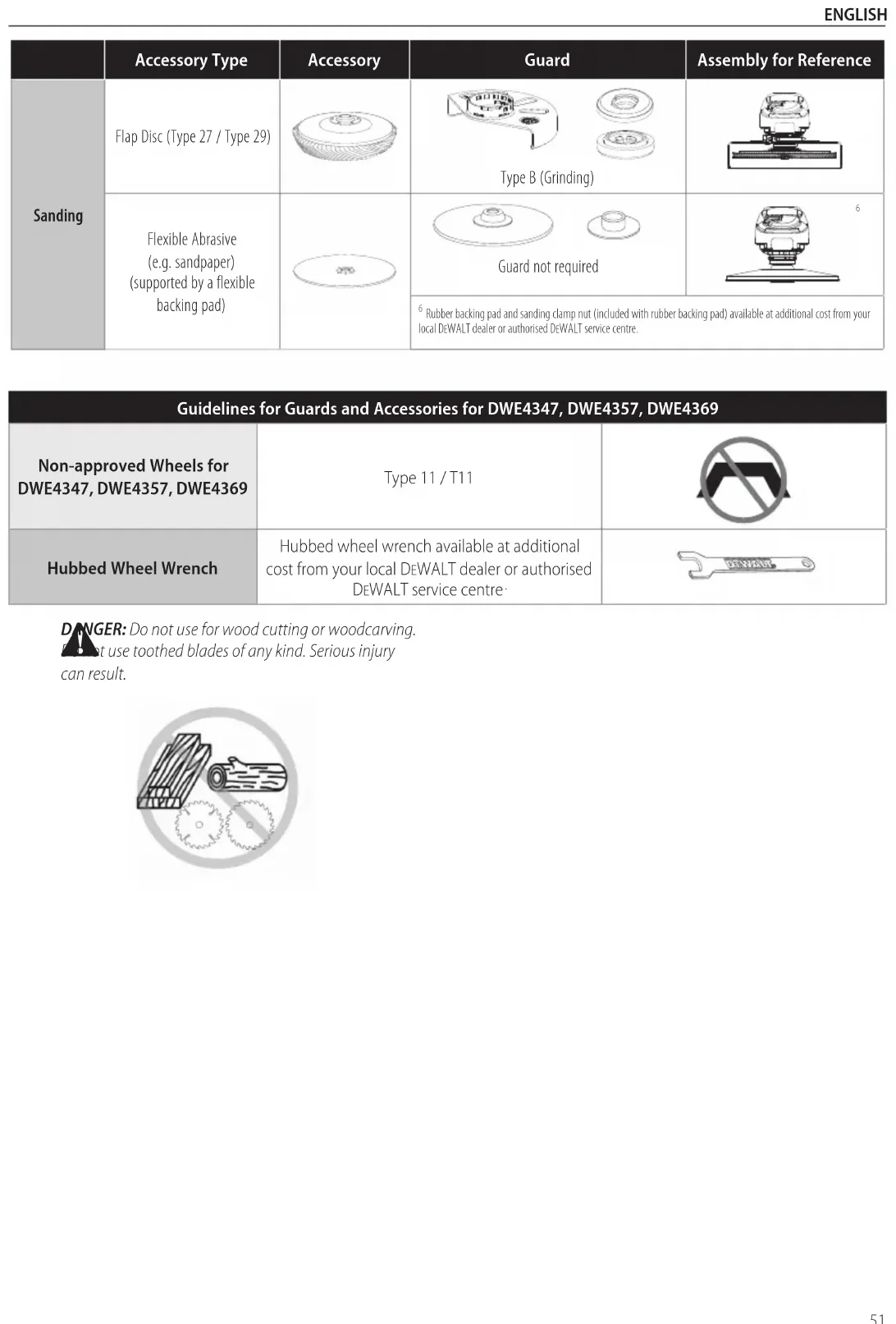

Rubber backing pad and sanding clamp nut (included with rubber backing pad) available at additional cost from your local DeWALT dealer or authorised DeWALT service centre.52 EsPañOL mal mantenidos, la emisión de vibración puede variar. Esto puede aumentar considerablemente el nivel de exposición durante el período total detrabajo. Una valoración del nivel de exposición a la vibración debería tener en cuenta también las veces en que la herramienta está apagada o cuando está en funcionamiento pero no realizando ningún trabajo. Esto puede reducir considerablemente el nivel de exposición durante el periodo total detrabajo. El nivel de emisión de vibración que figura en esta hoja de información se ha medido de conformidad con una prueba normalizada proporcionada en la EN62841 y puede utilizarse para comparar una herramienta con otra. Puede usarse para una evaluación preliminar deexposición.

ADVERTENCIA: El nivel de emisión de vibración declarado representa las principales aplicaciones de la herramienta. Sin embargo, si se utiliza la herramienta para distintas aplicaciones, con accesorios diferentes o

¡Enhorabuena! Ha elegido una herramienta DeWALT. Años de experiencia, innovación y un exhaustivo desarrollo de productos hacen que DeWALT sea una de las empresas más fiables para los usuarios de herramientas eléctricasprofesionales. Datos técnicos

Velocidad nominal sin carga min

10500 2200–10500 1800–8000 Diámetro del disco abrasivo mm

Espesor del disco abrasivo (máx.) mm 6,4 6,4 6,4 Diámetro del disco de corte mm 125 125 125 Espesor del disco de corte (máx.) mm 3 3 3 Diámetro del disco de alambre mm 115 115 115 Espesor del disco de alambre (máx.) mm 13 13 13 Diámetro del eje M14 M14 M14 Longitud del perno mm 18,5 18,5 18,5 Peso kg 2,39 2,41 2,53 *el peso incluye la empuñadura lateral y el protector Valores de ruido y valores de vibración (suma vectores triaxiales) de acuerdo con EN62841‑2‑3:

(nivel de presión sonora de emisión) dB(A) 89 89 89

(nivel de potencia sonora) dB(A) 97 97 97 K (incertidumbre para el nivel de sonido dado) dB(A) 3 3 3 Amolado superficial Valor de emisión de vibraciones a h, AG = m/s

1,5 1,5 1,5 Lijado con disco Valor de emisión de vibraciones a h, DS = m/s

1,5 1,5 1,5 Amolado de hormigón Valor de emisión de vibraciones a h, CG = m/s

1,5 1,5 1,5 Corte Valor de emisión de vibraciones a h, CO = m/s

1,5 1,5 1,5 Español (traducido de las instrucciones originales)53 EsPañOL Identifique medidas de seguridad adicionales para proteger al operador de los efectos de la vibración tales como: ocuparse del mantenimiento de la herramienta y los accesorios, mantener las manos calientes y organizar los patrones detrabajo.

ATENCIÓN: Trabajar con el cepillo de alambre o la cortadora abrasiva puede causar diferentes niveles devibración.

ADVERTENCIA: El amolado de chapas metálicas finas u otras estructuras de gran tamaño que vibren fácilmente puede producir una emisión total de ruido muy superior (de hasta 15dB) a los valores de emisión de ruido declarados. Hay que impedir, en la medida de lo posible, que tales piezas emitan ruido tomando medidas adecuadas, como, por ejemplo, aplicar alfombras amortiguadoras pesadas y flexibles. El aumento de la emisión de ruido también debe tenerse en cuenta para evaluar el riesgo de exposición al ruido y para elegir una protección auditivaadecuada. Declaración de Conformidad CE Directriz de la Maquinaria Amoladoras angulares pequeñas

DWE4347, DWE4357, DWE4369

DeWALT declara que los productos descritos bajo Datos Técnicos son conformes a las normas: 2006/42/CE, EN62841‑1:2015+A11:2022, EN62841‑2‑3:2021 +A11:2021. Estos productos también son conformes con las Directivas 2014/30/UE y 2011/65/UE. Si desea más información, póngase en contacto con DeWALT en la dirección indicada a continuación o bien consulte la parte posterior de estemanual. El que suscribe es responsable de la compilación del archivo técnico y realiza esta declaración en representación deDeWALT. Markus Rompel Vicepresidente de Ingeniería, PTE‑Europa DeWALT, Richard‑Klinger‑Strase 11, 65510, Idstein, Alemania

ADVERTENCIA: Para reducir el riesgo de lesiones, lea el manual deinstrucciones. Definiciones: normas de seguridad Las siguientes definiciones describen el nivel de gravedad de las señales. Lea el manual y preste atención a estossímbolos.

PELIGRO: Indica una situación de peligro inminente, que si no se evita, provocará la muerte o lesionesgraves.

ADVERTENCIA: Indica una situación de posible peligro que, si no se evita, podría provocar la muerte o lesionesgraves.

ATENCIÓN: Indica una situación de posible peligro que, si no se evita, puede provocar lesiones leves omoderadas. AVISO: Indica una práctica no relacionada con las lesiones personales que, de no evitarse, puede ocasionar dañosmateriales.

Indica riesgo de descargaeléctrica.

Indica riesgo deincendio. Advertencias de seguridad generales para herramientas eléctricas

ADVERTENCIA: Lea todas las advertencias de seguridad, instrucciones, ilustraciones y especificaciones suministradas con esta herramienta eléctrica. El incumplimiento de las instrucciones que se indican a continuación puede causar descargas eléctricas, incendios y/o lesionesgraves.

CONSULTAS El término “herramienta eléctrica” que aparece en las advertencias se refiere a la herramienta eléctrica que funciona a través de la red eléctrica (con cable) o a la herramienta eléctrica que funciona con batería (sincable).

1) Seguridad en el Área de Trabajo

a ) Mantenga el área de trabajo limpia y bien iluminada. Las áreas en desorden u oscuras pueden provocaraccidentes. b ) No utilice herramientas eléctricas en atmósferas explosivas, como ambientes donde haya polvo, gases o líquidos inflamables. Las herramientas eléctricas originan chispas que pueden inflamar el polvo o losgases. c ) Mantenga alejados a los niños y a las personas que estén cerca mientras utiliza una herramienta eléctrica. Las distracciones pueden ocasionar que pierda elcontrol.

2) Seguridad Eléctrica

a ) Los enchufes de las herramientas eléctricas deben corresponderse con la toma de corriente. No modifique nunca el enchufe de ninguna forma. No utilice ningún enchufe adaptador con herramientas eléctricas conectadas a tierra. Los enchufes no modificados y las tomas de corriente correspondientes reducirán el riesgo de descargaeléctrica. b ) Evite el contacto del cuerpo con superficies conectadas a tierra como tuberías, radiadores, cocinas económicas y frigoríficos. Existe un mayor riesgo de descarga eléctrica si tiene el cuerpo conectado atierra.54 EsPañOL c ) No exponga las herramientas eléctricas a la lluvia ni a condiciones húmedas. Si entra agua a una herramienta eléctrica aumentará el riesgo de descargaeléctrica. d ) No someta el cable de alimentación a presión innecesaria. No use nunca el cable para transportar, tirar de la herramienta eléctrica o desenchufarla. Mantenga el cable alejado del calor, aceite, bordes afilados y piezas en movimiento. Los cables dañados o enredados aumentan el riesgo de descargaeléctrica. e ) Cuando esté utilizando una herramienta eléctrica al aire libre, use un cable alargador adecuado para uso en exteriores. La utilización de un cable adecuado para el uso en exteriores reduce el riesgo de descargaeléctrica. f ) Si no puede evitar utilizar una herramienta eléctrica en un lugar húmedo, use un suministro protegido con un dispositivo de corriente residual. El uso de un dispositivo de corriente residual reduce el riesgo de descargaeléctrica.

3) Seguridad Personal

a ) Manténgase alerta, esté atento a lo que hace y use el sentido común cuando utilice una herramienta eléctrica. No maneje una herramienta eléctrica cuando esté cansado o bajo los efectos de drogas, medicamentos o alcohol. Un momento de falta de atención cuando se manejan las herramientas eléctricas puede ocasionar lesiones personalesgraves. b ) Use un equipo protector personal. Utilice siempre protección ocular. El uso del equipo protector como mascarillas antipolvo, calzado antideslizante, casco o protección auditiva para condiciones apropiadas reducirá las lesionespersonales. c ) Evite la puesta en funcionamiento involuntaria. Asegúrese de que el interruptor esté en posición de apagado antes de conectar con la fuente de alimentación y/o la batería, de levantar o transportar la herramienta. El transportar herramientas eléctricas con el dedo puesto en el interruptor o herramientas eléctricas activadoras que tengan el interruptor encendido puede provocaraccidentes. d ) Saque toda llave de ajuste o llave inglesa antes de encender la herramienta eléctrica. Una llave inglesa u otra llave que se deje puesta en una pieza en movimiento de la herramienta eléctrica pueden ocasionar lesionespersonales. e ) No intente extender las manos demasiado. Mantenga un apoyo firme sobre el suelo y conserve el equilibrio en todo momento. Esto permite un mejor control de la herramienta eléctrica en situacionesinesperadas. f ) Vístase debidamente. No se ponga ropa suelta o joyas. Mantenga el cabello y la ropa alejados de las piezas móviles. La ropa suelta, las joyas y el pelo largo pueden quedar atrapados en las piezas enmovimiento. g ) Si se suministran dispositivos para la conexión del equipo de extracción y recogida de polvo, asegúrese de que estén conectados y de que se usen adecuadamente. El uso de equipo de recogida de polvo puede reducir los riesgos relacionados con elpolvo. h ) No deje que la familiaridad adquirida con el uso frecuente de las herramientas le lleve a fiarse demasiado y a descuidar las principales normas de seguridad de la herramienta. Los descuidos pueden causar lesiones graves en una fracción desegundo.

4) Uso y cuidado de las herramientas

Eléctricas a ) No fuerce la herramienta eléctrica. Use la herramienta eléctrica correcta para su trabajo. La herramienta eléctrica correcta funcionará mejor y con mayor seguridad si se utiliza de acuerdo con sus característicastécnicas. b ) No utilice la herramienta eléctrica si no puede encenderse y apagarse con el interruptor. Toda herramienta eléctrica que no pueda controlarse con el interruptor es peligrosa y debe serreparada. c ) Desconecte el enchufe de la fuente de alimentación y/o extraiga la batería de la herramienta eléctrica, si es desmontable, antes de realizar cualquier ajuste, cambiar accesorios o guardar las herramientas eléctricas. Dichas medidas de seguridad preventivas reducen el riesgo de poner en marcha accidentalmente la herramientaeléctrica. d ) Guarde las herramientas eléctricas que no esté utilizando fuera del alcance de los niños y no permita que utilicen la herramienta eléctrica las personas que no estén familiarizadas con ella o con estas instrucciones. Las herramientas eléctricas son peligrosas en manos de personas nocapacitadas. e ) Mantenga en buen estado las herramientas eléctricas y los accesorios. Compruebe si hay desalineación o bloqueo de las piezas en movimiento, rotura de piezas y otras condiciones que puedan afectar el funcionamiento de la herramienta eléctrica. Si la herramienta eléctrica está dañada, llévela para que sea reparada antes de utilizarla. Se ocasionan muchos accidentes por el mal mantenimiento de las herramientaseléctricas. f ) Mantenga las herramientas para cortar afiladas y limpias. Hay menos probabilidad de que las herramientas para cortar con bordes afilados se bloqueen y son más fáciles decontrolar. g ) Use la herramienta eléctrica, los accesorios y las brocas de la herramienta etc., conforme a estas instrucciones teniendo en cuenta las condiciones de trabajo y el trabajo que vaya a realizarse. El uso de la herramienta eléctrica para operaciones que no sean las previstas puede ocasionar una situaciónpeligrosa. h ) Mantenga todas las empuñaduras y superficies de agarre secas, limpias y libres de aceite y grasa. Las empuñaduras y superficies de agarre resbaladizas55 EsPañOL impiden el agarre y el control seguro de la herramienta en situacionesimprevistas.

a ) Lleve su herramienta eléctrica para que sea reparada por una persona cualificada para realizar las reparaciones que use sólo piezas de recambio idénticas. Así se asegurará que se mantenga la seguridad de la herramientaeléctrica.

NORMAS DE SEGURIDAD ESPECÍFICA

ADICIONALES Advertencias de seguridad comunes para operaciones de amolado, lijado, cepillado o corte a ) Esta herramienta eléctrica ha sido diseñada para funcionar como amoladora, lijadora, cepillo de alambre o herramienta de corte. Lea todas las advertencias de seguridad, instrucciones, ilustraciones y especificaciones suministradas con esta herramienta eléctrica. El incumplimiento de las instrucciones que se indican a continuación puede causar descargas eléctricas, incendios y/o lesionesgraves. b ) Se recomienda no utilizar esta herramienta eléctrica para operaciones de pulido y perforado. El uso en operaciones para las cuales la herramienta no ha sido diseñada puede ocasionar riesgos y lesionespersonales. c ) No convierta esta herramienta eléctrica para que funcione de ningún modo para el que no haya sido especialmente diseñada y especificado por el fabricante de la herramienta. Tales conversiones pueden causar pérdida de control y graves lesionespersonales. d ) No utilice accesorios que no hayan sido diseñados y sean recomendados específicamente por el fabricante de la herramienta. El hecho de que el accesorio pueda acoplarse a la herramienta eléctrica no garantiza un funcionamiento sinriesgos. e ) La velocidad nominal del accesorio debe ser como mínimo igual a la velocidad máxima marcada en la herramienta eléctrica. Los accesorios que funcionen más rápidamente que la velocidad prevista pueden romperse y salirvolando. f ) El diámetro exterior y el espesor del accesorio deben encontrarse dentro de los límites de la capacidad nominal de la herramienta eléctrica. Los accesorios de tamaño incorrecto no pueden protegerse ni controlarseadecuadamente. g ) Las dimensiones del montaje de los accesorios deben ajustarse a las dimensiones del elemento de montaje de la herramienta eléctrica. Los accesorios que no se corresponden con las piezas de montaje de la herramienta eléctrica se desequilibrarán, vibrarán excesivamente y pueden causar pérdida decontrol. h ) No utilice un accesorio dañado. Antes de cada uso inspeccione los accesorios, por ejemplo, los discos abrasivos, para verificar si tiene muescas o grietas; el plato portadiscos, para verificar si tiene grimas o roturas o si está muy desgastado, y el cepillo de metal, para verificar si tiene alambres sueltos o quebrados. Si la herramienta eléctrica o un accesorio se caen, compruebe que no estén dañados y, en su caso, instale un accesorio no dañado. Después de inspeccionar e instalar un accesorio, usted y otras personas que estuviesen cerca, deben colocarse alejados del plano del accesorio móvil; después haga funcionar la herramienta en vacío a la velocidad máxima durante un minuto. Por lo general, los accesorios dañados se rompen durante laprueba. i ) Utilice equipo de protección individual. Dependiendo de la aplicación, use un protector facial y gafas protectoras o con protección lateral. Si corresponde, póngase una mascarilla antipolvo, protectores para el oído, guantes y un delantal de trabajo que pueda detener pequeños fragmentos abrasivos o de la pieza de trabajo. La protección ocular debe poder detener las partículas volantes que se producen con varias operaciones. La mascarilla antipolvo o el respirador deben poder filtrar las partículas generadas por la operación en particular que esté realizando. La exposición prolongada al ruido de intensidad elevada puede causar pérdidaauditiva. j ) Mantenga a otras personas a una distancia de seguridad de la zona de trabajo. Todas las personas que entren al área de trabajo deben llevar puesto un equipo de protección individual. Los fragmentos de una pieza de trabajo o de un accesorio roto pueden salir disparados y provocar una lesión más allá del área inmediata deoperación. k ) Sujete la herramienta eléctrica únicamente por las superficies de agarre aisladas cuando realice una operación en la que la herramienta de corte pueda entrar en contacto con cables ocultos o con su propio cable. El contacto del accesorio de corte con un cable cargado, puede cargar las partes metálicas expuestas de la herramienta eléctrica y producir una descarga eléctrica aloperador. l ) Coloque el cable lejos del accesorio giratorio. Si pierde el control, el cable puede cortarse o engancharse y puede arrastrar la mano o el brazo hacia el accesoriogiratorio. m ) No pose la herramienta eléctrica hasta que el accesorio se haya parado por completo. El accesorio giratorio puede agarrarse a la superficie y hacer que usted pierda el control de laherramienta. n ) No ponga en funcionamiento la herramienta eléctrica mientras la transporte a su lado. El contacto accidental con el accesorio giratorio podría hacer que se enganche la ropa y que el accesorio toque sucuerpo.56 EsPañOL o ) Limpie periódicamente los orificios de ventilación de la herramienta eléctrica. El ventilador del motor atrae el polvo hacia dentro de la carcasa y la acumulación excesiva de polvo metálico puede ocasionar riesgoseléctricos. p ) No utilice la herramienta eléctrica cerca de materiales inflamables. Las chispas pueden encender estosmateriales. q ) No utilice accesorios que requieran líquidos refrigerantes. El uso de agua u otros refrigerantes líquidos puede ocasionar electrocución o descargaeléctrica.

TODAS LAS OPERACIONES

Contragolpes y advertencias relacionadas El contragolpe es una reacción repentina al quedar enganchados o atrapados un disco, un plato portadiscos, un cepillo u otro accesorio giratorio. Al engancharse o quedar presionado un accesorio giratorio, este se detiene rápidamente y, a su vez, hace que la herramienta eléctrica no controlada quede forzada en dirección opuesta a la rotación del accesorio en el punto detrabado. Por ejemplo, si un disco abrasivo se engancha o queda presionado por la pieza de trabajo, el borde del disco que entra en el punto de presión puede incrustarse en la superficie del material ocasionando que el disco se salga o se trabe. El disco puede saltar hacia el operador o lejos de él, dependiendo de la dirección del movimiento del disco en el punto de presión. Los discos abrasivos también pueden romperse en estascondiciones. El contragolpe se debe a la utilización inadecuada y/o a procedimientos o condiciones de trabajo incorrectos, y puede evitarse tomando las precauciones que se detallan a continuación: a ) Sujete firmemente la empuñadura de la herramienta eléctrica con las dos manos y coloque el cuerpo y los brazos de modo que puedan soportar los contragolpes. Para un máximo control del contragolpe o reacción del par motor durante el arranque, use siempre la empuñadura auxiliar, si está instalada. El operador puede controlar la reacción del par motor o la fuerza del contragolpe si toma las precaucionesadecuadas. b ) Nunca coloque la mano cerca de un accesorio giratorio. El accesorio puede rebotarle en lamano. c ) No coloque el cuerpo en el área hacia la que la herramienta eléctrica se moverá si se produce un retroceso. El contragolpe impulsa la herramienta en la dirección opuesta al movimiento del disco en el punto delenganche. d ) Tenga especial cuidado cuando trabaje en zonas con esquinas, bordes afilados, etc. Evite que el accesorio rebote o se enganche. Las esquinas, los bordes afilados o los rebotes tienden a enganchar el accesorio móvil y a ocasionar pérdida de control ocontragolpes. e ) No acople una sierra de cadena, una hoja de tallar madera, un disco diamantado segmentado con un espacio periférico de más de 10mm o una hoja de sierra dentada. Dichas hojas ocasionan frecuentes contragolpes y pérdidas decontrol. Advertencias de seguridad específicas para operaciones de amolado y corte a ) Utilice solo los tipos de discos especificados para la herramienta eléctrica y el protector específico diseñado para el disco seleccionado. Los discos para los que la herramienta eléctrica no ha sido diseñada no pueden protegerse adecuadamente y no sonseguros. b ) La superficie de amolado de los discos abombados debe montarse por debajo del plano del borde protector. Un disco montado incorrectamente, que se proyecta fuera del plano del borde del protector, no puede estar correctamenteprotegido. c ) El protector debe acoplarse de forma segura a la herramienta eléctrica y colocarse para brindar la máxima seguridad posible, de tal forma que quede la menor cantidad de disco expuesta en dirección al usuario. El protector ayuda a proteger al operador de fragmentos de muela rotos y del contacto accidental con la muela y las chispas que podrían incendiar laropa. d ) Los discos deben utilizarse únicamente para los trabajos especificados. Por ejemplo, no amole con el costado de un disco de corte. Los discos de corte abrasivo están previstos para el amolado periférico y, si se les aplican fuerzas laterales, puedenromperse. e ) Utilice siempre bridas de discos que no estén dañadas y con el tamaño y forma correctos para el disco seleccionado. Las bridas apropiadas de los discos sirven de soporte del disco, reduciendo así la posibilidad de rotura del mismo. Las bridas de los discos de corte pueden ser diferentes de las bridas de los discos deamolado. f ) No utilice discos desgastados de herramientas eléctricas de mayor tamaño. Un disco diseñado para una herramienta eléctrica más grande no es adecuado para la mayor velocidad de una herramienta más pequeña y puedeexplotar. g ) Cuando utilice discos de doble uso, coloque siempre el protector correcto para la aplicación que esté realizando. Si no utiliza el protector correcto, es posible que no consiga el nivel de protección deseado, y ello puede causar lesionesgraves. Advertencias de seguridad adicionales específicas para operaciones de corte a ) No “atasque” el disco de corte ni aplique una presión excesiva. No intente hacer un corte de profundidad excesiva. Al ejercer demasiada presión sobre el disco aumenta la carga y la susceptibilidad de giro o bloqueo57 EsPañOL del disco en el corte y la posibilidad de contragolpe o rotura deldisco. b ) No coloque su cuerpo en la línea de corte y detrás del disco giratorio. Cuando el disco, en el punto de operaciones, se aleje de su cuerpo, el posible contragolpe puede impulsar el disco en movimiento y la herramienta eléctrica directamente haciausted. c ) Si el disco se bloquea o si, por algún motivo, se interrumpe el corte, desconecte la herramienta y no la mueva hasta que el disco se haya detenido por completo. No intente nunca sacar del corte el disco de corte mientras este se encuentre en movimiento pues puede producirse un contragolpe. Investigue y tome medidas correctivas para eliminar la causa del bloqueo deldisco. d ) No reinicie la operación de corte en la pieza de trabajo. Espere a que el disco alcance la velocidad máxima y vuelva a introducirlo en el corte con cuidado. El disco puede bloquearse, saltar o rebotar si la herramienta eléctrica vuelve a ponerse en marcha sobre la pieza detrabajo. e ) Apoye los paneles o cualquier otra pieza de trabajo de tamaño grande, para minimizar el riesgo de presión o contragolpe del disco. Las piezas de trabajo grandes tienden a combarse por su propio peso. Se deben colocar soportes debajo de la pieza de trabajo, cerca de la línea de corte y cerca del borde de la pieza de trabajo a ambos lados deldisco. f ) Tenga mucho cuidado cuando realice «cortes de inmersión» en paredes existentes u otras zonas ciegas. Si el disco sobresale puede cortar las tuberías de gas o de agua, el cableado eléctrico u otros objetos que pudieran causar uncontragolpe. g ) No intente realizar cortes curvos. Si se sobrecarga el disco, aumenta la carga y la posibilidad de torcedura o atasco del disco en el corte y la posibilidad de contragolpe o rotura del disco, y ello puede causar lesionesgraves. Instrucciones de seguridad adicionales para trabajos de lijado a ) No utilice papel de disco de lijado de un tamaño excesivamente grande. Siga las recomendaciones del fabricante al seleccionar el papel de lijado. El papel de lijado grande que sobresalga del disco de lijado presenta un riesgo de laceración y puede ocasionar el enganche o rotura del disco o unrebote. Instrucciones de seguridad adicionales para trabajos de cepillado a ) Tenga en cuenta que se desprenden cerdas de alambre de la escobilla incluso durante el funcionamiento normal. No ejerza demasiada presión en los alambres aplicando una carga excesiva a la escobilla. Las cerdas de alambre pueden penetrar fácilmente la ropa ligera o lapiel. b ) Si se recomienda el uso de un protector para el cepillado con escobilla de alambre, no permita que haya interferencias de la rueda o escobilla de alambre con el protector. La rueda o escobilla de alambre puede expandirse en diámetro debido al trabajo y a las fuerzascentrífugas. Normas de seguridad adicionales para amoladoras a ) No utilice las ruedas de Tipo 11(cónicas) con esta herramienta. El uso de accesorios inadecuados podrá provocardaños. b ) Utilice siempre el asa lateral. Apriete el asa con seguridad. El asa lateral deberá utilizarse siempre para mantener el control de la herramienta en todomomento. Riesgos residuales No obstante el cumplimiento de las normas de seguridad pertinentes y del uso de dispositivos de seguridad, existen determinados riesgos residuales que no pueden evitarse. Dichos riesgos son los siguientes:

• Riesgo de lesiones personales debido a partículas flotantes en elaire.

• Riesgo de quemaduras producidas por los accesorios que se calientan durante elfuncionamiento.

• Riesgo de lesiones personales por usoprolongado.

• Riesgo de polvo de sustanciaspeligrosas. Seguridad eléctrica El motor eléctrico está concebido para un solo voltaje. Compruebe siempre que el voltaje suministrado corresponda al indicado en la placa decaracterísticas. Su herramienta DeWALT tiene doble aislamiento conforme a la norma EN62841, por lo que no se requiere conexión atierra. Si el cable de alimentación está dañado, debe reemplazarlo DeWALT o un servicio técnico autorizado,exclusivamente.

ADVERTENCIA: Recomendamos el uso de un dispositivo de corriente residual con corrientes residuales de 30mA omenos. Uso de un alargador En caso de que sea necesario utilizar un alargador, use uno de 3conductores aprobado y apto para la potencia de esta herramienta (consulte los Datos técnicos). El tamaño mínimo del conductor es 1,5 mm

; la longitud máxima es 30m. Si utiliza un carrete de cable, desenrolle siempre el cablecompletamente. Contenido del embalaje El embalaje contiene: 1 Amoladora angular 1 Protector de tipo A 1 Protector de tipo B58 EsPañOL 1 Empuñadura lateral 1 Brida de soporte 1 Tuerca de fijación 1 Llave hexagonal 1 Manual de instrucciones

• Compruebe si la herramienta, piezas o accesorios han sufrido algún desperfecto durante eltransporte.

• Tómese el tiempo necesario para leer detenidamente y comprender este manual antes de utilizar laherramienta. Marcas sobre la herramienta En la herramienta se muestran los siguientes pictogramas: Antes de usarse, lea el manual deinstrucciones. Póngase protección para eloído. Póngase protección para losojos. Utilice siempre con las dosmanos. No utilice el protector para operaciones decorte. Freno electrónico Posición del Código de Fecha (Fig. D) El código de fecha11, que incluye también el año de fabricación, viene impreso en la caja decambios. Ejemplo: 2023XX XX Año y semana de fabricación Descripción (Fig. A, B)

ADVERTENCIA: Jamás altere la herramienta eléctrica ni ninguna de sus piezas. Podrían producirse lesiones personales odaños.

Botón de bloqueo del eje

Tuerca de fijación roscada

Botón de velocidad variable (DWE4357, DWE4369)

Palanca de extracción del protector

Indicador LED Uso previsto Su amoladora angular pequeña para trabajos pesados ha sido diseñada para aplicaciones profesionales de amolado, lijado, cepillado ycorte. nO utilizar las ruedas para amolar que no sean ruedas de disco abombado y disco dealetas.

PELIGRO: No use la herramienta para cortar ni grabar madera. No use discos dentados de ningún tipo. Pueden producirse lesionesgraves. nO debe usarse en condiciones húmedas ni en presencia de líquidos o gasesinflamables. Esta amoladora angular pequeña para trabajos pesados es una herramienta eléctricaprofesional. nO permita que los niños toquen la herramienta. El uso de esta herramienta por parte de operadores inexpertos requieresupervisión.

• Este producto no ha sido diseñado para ser utilizado por personas (incluyendo los niños) que posean discapacidades físicas, sensoriales o mentales, o que carezcan de la experiencia, conocimiento o destrezas necesarias a menos que estén supervisadas por una persona que se haga responsable de su seguridad. No deberá dejar nunca que los niños jueguen solos con esteproducto. Características Empuñadura lateral anti‑vibraciones DWE4369 La empuñadura lateral anti‑vibraciones ofrece mayor comodidad al absorber las vibraciones ocasionadas por laherramienta. Tensión nula La protección contra falta de corriente impide que la amoladora se reinicie sin pulsar antes varias veces el interruptor en caso de interrupción del suministro deenergía. Embrague electrónico Esta unidad está equipada con un Embrague‑E (Embrague Electrónico), que en el caso de un bloqueo o un pellizco del disco, apaga la unidad para reducir el par de reacción hacia el usuario. El interruptor deberá pulsarse varias veces (encendido y apagado) para reiniciar laherramienta. Freno Al soltar el interruptor deslizante, el motor se apaga de inmediato, frena electrónicamente y detiene elaccesorio. Kickback Brake Cuando percibe un pellizco, paro o agarrotamiento intenso, el freno electrónico engrana la máxima fuerza para detener velozmente el disco, reduce el movimiento de la amoladora y la apaga. El interruptor deberá pulsarse varias veces (encendido y apagado) para reiniciar laherramienta. Constant Clutch En caso de sobrecarga o bloqueo, el par del motor se reduce. Si la carga se reduce, el par y las RPM aumentan. Si la herramienta se bloquea por un periodo prolongado, se apaga y es necesario pulsar varias veces el botón de encendido parareiniciarla. Arranque electrónico suave Esta función limita el momento del arranque inicial, permitiendo que la velocidad aumente gradualmente durante 1segundo.59 ESPAÑOL Indicador de LED (Fig. A) El indicador de LED

permanece verde durante el funcionamiento normal, o parpadea siguiendo un patrón de luz roja para avisar que se ha activado una función de protección de la herramienta. Consulte la Guía de LEDS de la parte posterior del manual para informarse de los patrones deparpadeo.

ADVERTENCIA: Para disminuir el riesgo de lesiones personales graves, apague la herramienta y desconéctela de la fuente de alimentación antes de realizar ajuste alguno o de poner o quitar acoplamientos o accesorios. Compruebe que el interruptor de puesta en marcha esté en la posición OFF. La puesta en marcha accidental puede causarlesiones. Montaje de la empuñadura lateral (Fig. B)

ADVERTENCIA: Antes de utilizar la herramienta, compruebe que la empuñadura esté bienapretada. Atornille la empuñadura lateral

firmemente en uno de los orificios ubicados a cada lado de la caja de cambio. El asa lateral deberá utilizarse siempre para mantener el control de la herramienta en todomomento. Protector

ATENCIÓN: Los protectores deben usarse con todos los discos de amolado, discos de corte, discos de lijado de láminas, escobillas o cepillos de alambre. Consulte la Fig. A para ver los protectores suministrados con la unidad. Puede que para algunas aplicaciones sea necesario comprar el protector correcto a su distribuidor local o centro de serviciosautorizado.

ATENCIÓN: Cuando se utiliza el protector de disco de tipo A (corte), para el amolado superficial, el protector del disco puede interferir con la pieza de trabajo causando un escasocontrol.

ATENCIÓN: Cuando se utiliza el protector de disco de tipo B (amolado) para operaciones de corte con discos abrasivos aglomerados, existe un mayor riesgo de exposición a las chispas y partículas emitidas y de exposición a los fragmentos del disco en caso de que esteestalle.

ATENCIÓN: Cuando se utiliza el protector de disco de tipo A (corte), tipo B (amolado) para corte y operaciones superficiales en hormigón o mampostería, existe un mayor riesgo de exposición al polvo y de pérdida de control que puede causarcontragolpes.

ATENCIÓN: Cuando se utiliza un protector de disco de tipo A (corte) o de tipo B (amolado) con un disco de tipo cepillo de alambre de un espesor superior al especificado en los datos técnicos, los alambres pueden engancharse en el protector yromperse. NOTA: El amolado y el corte de bordes puede efectuarse con los discos de tipo 27especialmente diseñados para esta finalidad. Los discos de 6mm de espesor han sido diseñados para el amolado de superficies; mientras que en el caso de los discos más finos de tipo 27, hay que controlar la etiqueta del fabricante para ver si pueden usarse para el amolado de superficies o solo para el amolado/corte de bordes. Debe usarse un protector de disco de tipo A (corte) con todos los discos con los que no está permitido el amolado superficial. Debe usarse un protector de disco de tipo A (corte) (denominado previamente tipo 1/41) con todos los discos de doble uso (abrasivo y corte combinados). El corte también puede realizarse usando un disco de tipo 1/41 y un protector de disco de corte de tipo A denominado previamente protector de tipo 1/41. NOTA: Consulte la Tabla de accesorios y protectores para aplicaciones para seleccionar la combinación correcta de protector/accesorio. Ajustar y montar el protector (Fig. C, D)

ATENCIÓN: Apague la unidad y desenchufe la herramienta antes de hacer cualquier ajuste o de extraer o colocar complementos oaccesorios.

ATENCIÓN: ANTES de utilizar la herramienta, compruebe con qué opción de ajuste está configurada. Opciones de ajuste Para ajustar el protector, la palanca de liberación del protector

encaja en los orificios de alineación

del collar del protector usando una forma dentada. La amoladora ofrece dos opciones para esteajuste.

: En esta posición la cara de encaje está inclinada y pasa al próximo orificio de alineación al girar el protector en sentido horario (usuario mirando el eje), pero se autobloquea en sentidoantihorario.

: En esta posición la cara de encaje está recta y en escuadra. NO pasará al próximo orificio de alineación salvo que la palanca de liberación del protector la apriete y la mantenga apretada al mismo tiempo que gira el protector en sentido horario o antihorario (usuario mirando el eje). One‑Touch

Configurar las opciones de ajuste del protector Para ajustar la palanca de liberación del protector

en la opción de ajuste deseada:

2. Extraiga la palanca de liberación del protector tomando

nota de la posición del muelle. Elija el extremo de la palanca para la opción de ajuste deseada. One‑touch inclinará el extremo de la palanca

para introducir los orificios de alineación

en el collar del protector. Two‑touch utilizará el extremo en escuadra para alinear los orificios de alineación

3. Vuelva a colocar la palanca posicionando el extremo elegido

. Compruebe que la palanca esté correctamente en contacto con elmuelle.60 ESPAÑOL

4. Vuelva a colocar el tornillo y apriete a 2.0‑3.0Nm.

Compruebe que esté correctamente montado con la función de retorno del muelle apretando la palanca de liberación del protector

ATENCIÓN: Antes de montar el protector, compruebe que el tornillo, la palanca y el muelle estén correctamentecolocados.

1. Con el eje mirando hacia el operador, apriete y mantenga

apretada la palanca de liberación del protector

2. Alinee las lengüetas

del protector con las ranuras

ubicadas en la caja detransmisión.

3. Empuje el protector hacia abajo hasta que las lengüetas

del protector se introduzcan y gírelos en la ranura del cubo de la caja de transmisión. Suelte la palanca de liberación delprotector.

4. Para poner en posición el protector:

: Gire el protector en sentido horario hacia la posición de trabajo deseada. Apriete y mantenga apretada la palanca de liberación del protector

para girar el protector en direcciónantihoraria. Two-touch

: Apriete y mantenga apretada la palanca de liberación del protector

. Gire el protector en sentido horario o antihorario para ponerlo en la posición de trabajo deseada. NOTA: El cuerpo del protector deberá estar ubicado entre el eje y el operador, para ofrecer la máxima protección aloperador. La palanca de liberación del protector debe introducirse en uno de los orificios de alineación

del collar del protector. Esto garantiza que el protector quedefirme.

5. Para retirar el protector, siga las etapas 1‑3 de las presentes

instrucciones en el ordencontrario. Bridas y discos Montaje de discos sin cubo (Fig. E)

ADVERTENCIA: Para evitar lesiones graves o daños a la herramienta o a la rueda, es imprescindible asentar correctamente la brida, la tuerca de mordaza o larueda.

ATENCIÓN: Las bridas suministradas deben usarse con discos de amolado de tipo 27y de tipo 42y con discos de corte de tipo 41y tipo 42. Consulte la Tabla de accesorios y protectores para aplicaciones para másinformación.

ADVERTENCIA: Cuando utilice muelas de corte, necesitará un protector de muelas de corte de dos caras y cerrado.

ADVERTENCIA: Usar una brida o un protector dañado o no usar la brida o el protector correctos puede causar lesiones debidas a la rotura del disco y por el contacto con el mismo. Consulte la Tabla de accesorios y protectores para aplicaciones para másinformación.

1. Coloque la herramienta en una mesa con el protector

con el centro abollonado (piloto) mirando hacia el disco.

contra la brida de soporte, centrando el disco sobre el centro abollonado (piloto) de la brida desoporte.

4. Mientras aprieta el botón de bloqueo del eje y con las

depresiones hexagonales mirando en sentido contrario al disco, enrosque la tuerca de fijación

en el eje para que los pernos queden enganchados en las dos ranuras deleje.

5. Mientras pulsa el botón de bloqueo del eje, apriete la tuerca

6. Para retirar el disco, pulse el botón de bloqueo del eje y

afloje la tuerca defijación. Montaje de las almohadillas de apoyo para lijar (Fig. B, F) NOTA: No es necesario el protector cuando se usan discos de lijado que llevan almohadillas de apoyo, generalmente denominadas discos de fibra de resina. Puesto que con estos accesorios no se requiere el protector, el protector puede quedar correctamente encajado o no si seusa.

ADVERTENCIA: Para evitar lesiones graves o daños a la herramienta o a la rueda, es imprescindible asentar correctamente la brida, la tuerca de mordaza o larueda.

ADVERTENCIA: Deberá reinstalar el protector adecuado para las aplicaciones con disco de amolado, disco de corte, disco de lijado de láminas, cepillo de alambre o cepillo redondo de alambre una vez que haya terminado las aplicaciones delijado.

2. Coloque el disco de lijado

en la almohadilla de apoyo

3. Mientras aprieta el botón de bloqueo del eje

, enrosque la tuerca de fijación

en el eje, poniendo el cubo abollonado sobre la tuerca de fijación en el centro del disco de lijado y la almohadilla deapoyo.

4. Apriete el perno de fijación con la mano. A continuación,

pulse el botón de bloqueo del eje mientras gira el disco de lijado, hasta que el disco de lijado y el perno de fijación quedenajustados.

5. Para sacar el disco, agarre y gire la almohadilla de apoyo y la

almohadilla de lijado mientras aprieta el botón de bloqueo deleje. Montaje de los cepillos de copa de alambre y cepillos circulares de alambre (Fig. A, B)

ADVERTENCIA: Para evitar lesiones graves o daños a la herramienta o a la rueda, es imprescindible asentar correctamente la brida, la tuerca de mordaza o larueda.

ATENCIÓN: Para reducir el riesgo de daños personales, lleve guantes de trabajo cuando manipule las escobillas y los cepillos redondos de alambre. Podrán estarafiladas.61 EsPañOL

ATENCIÓN: Para reducir el riesgo de daños a la herramienta, el cepillo o el cepillo circular no deben entrar en contacto con el protector cuando instale o use la herramienta. Pueden producirse daños imperceptibles en el accesorio que causen la rotura de los alambres del disco o de lacopa. Los cepillos de copa de alambre o los cepillos redondos de alambre se montan directamente sobre el eje roscado sin utilizar bridas. Utilice exclusivamente los cepillos de copa de alambre o los cepillos redondos de alambre con un cubo roscado M14. En su distribuidor local o agente de servicio autorizado, puede adquirir estos accesorios a un costeadicional.

1. Coloque la herramienta en una mesa con el protector

2. Enrosque el disco en el ejemanualmente.

3. Pulse el botón de bloqueo del eje

y utilice una llave en el cubo del cepillo de copa o del cepillo redondo de alambre para apretar eldisco.

4. Para retirar el disco, invierta las instruccionesanteriores.

AVISO: Para reducir el riesgo de daños a la herramienta, fije correctamente el cubo del disco antes de encender laherramienta. Antes de usar la máquina

• Instale el protector y el disco o muela apropiada. No utilice discos o muelas excesivamentedesgastados.

• Compruebe que los rebordes interior y exterior estén montados correctamente. Siga las instrucciones indicadas en el Tabla de accesorios y protectores paraaplicaciones.

• Compruebe que el disco o la muela giren en dirección de las flechas en el accesorio y laherramienta.

• No utilice un accesorio dañado. Antes de cada uso inspeccione los accesorios, por ejemplo, las muelas abrasivas, para verificar si tiene muescas o grietas; el plato portadiscos, para verificar si tiene grimas o roturas o si está muy desgastado, y el cepillo de metal, para verificar si tiene alambres sueltos o quebrados. Si la herramienta eléctrica o un accesorio se caen, compruebe que no estén dañados y, en su caso, instale un accesorio no dañado. Después de inspeccionar e instalar un accesorio, usted y otras personas que estuviesen cerca deben alejarse del plano del accesorio en movimiento, solo entonces ponga la herramienta eléctrica en funcionamiento a velocidad máxima en vacío durante un minuto. Por lo general, los accesorios dañados se rompen durante laprueba. FUNCIONAMIENTO Instrucciones de uso

ADVERTENCIA: Respete siempre las instrucciones de seguridad y las normasaplicables.

ADVERTENCIA: Para disminuir el riesgo de lesiones personales graves, apague la herramienta y desconéctela de la fuente de alimentación antes de realizar ajuste alguno o de poner o quitar acoplamientos o accesorios. Compruebe que el interruptor de puesta en marcha esté en la posición OFF. La puesta en marcha accidental puede causarlesiones.

• Compruebe que todos los materiales que vayan a ser amolados o cortados estén bien fijos en susitio.

• Asegure y soporte la pieza de trabajo. Utilice fijaciones o un torno para sostener y apoyar la pieza de trabajo en una plataforma estable. Es importante fijar y soportar la pieza de trabajo con seguridad para evitar el movimiento de la pieza de trabajo y perder el control. El movimiento de la pieza de trabajo o la pérdida de control pueden crear peligros y daños personalesgraves.

• Apoye los paneles o cualquier otra pieza de trabajo de tamaño grande para minimizar el riesgo de presión o rebote de la muela. Las piezas de trabajo grandes tienden a hundirse por su propio peso. Se deben colocar soportes bajo la pieza de trabajo cerca de la línea de corte y cerca del borde de la pieza de trabajo en ambos lados de lamuela.

• Lleve siempre los guantes de protección habituales cuando opere con estaherramienta.

• La caja de engranajes alcanza una temperatura elevada durante eluso.

• Aplique sólo una presión suave a la herramienta. No ejerza presión lateral en eldisco.

• Instale siempre el protector y el disco o muela apropiada. No utilice discos o muelas excesivamentedesgastados.

• Compruebe que la brida interior y exterior estén montadascorrectamente.

• Compruebe que el disco o la muela giren en dirección de las flechas en el accesorio y laherramienta.

• Evite las sobrecargas. Si la herramienta se calentase, seguir haciéndola funcionar en vacío durante unos minutos para que se enfríe el accesorio. No toque las muelas abrasivas y de corte hasta que se enfríen. Las muelas pueden recalentarse durante eluso.

• No trabaje con la copa abrasiva si no tiene colocado un dispositivo protectoradecuado.

• No use herramientas eléctricas con soportes paracorte.

• No use complementos de papel con productos abrasivosaglutinados.

• Tenga cuidado, ya que la rueda sigue girando tras apagar lasherramientas. Posición adecuada de las manos (Fig. G)

ADVERTENCIA: Para reducir el riesgo de lesión personal grave, tenga SIEMPRE las manos en una posición adecuada como semuestra.

ADVERTENCIA: Para reducir el riesgo de lesión personal grave, sujete SIEMPRE bien en caso de que haya una reacciónrepentina.62 EsPañOL Para tener una posición adecuada de las manos, ponga una mano en la empuñadura lateral

y la otra en el cuerpo de la herramienta, como se muestra en la Fig.G. Disco de velocidad variable (Fig. A) DWE4357, DWE4369

ADVERTENCIA: Independientemente de la velocidad establecida, la velocidad nominal del accesorio debe ser como mínimo igual a la velocidad máxima marcada en la herramientaeléctrica. El disco de velocidad variable ofrece mayor control de la herramienta y permite que ésta se use en condiciones óptimas para el accesorio y el materialutilizados.

hasta el nivel que desee. Gire el disco hacia arriba para obtener una mayor velocidad y hacia abajo parareducirla. Interruptor deslizante (Fig. A)

ATENCIÓN: Sujete la empuñadura lateral y el cuerpo de la herramienta firmemente para mantener el control de la herramienta durante la puesta en marcha y durante el uso de la misma y hasta que el disco o el accesorio deje de girar. Asegúrese de que el disco se haya parado por completo antes de posar laherramienta. nOTa: Para reducir el movimiento inesperado de la herramienta, no la encienda o apague mientras esté en condiciones de carga. Deje que la amoladora alcance la velocidad máxima antes de tocar la superficie de trabajo. Levante la herramienta de la superficie antes de apagarla. Deje que la herramienta deje de rotar antes desoltarla. Para arrancar la herramienta, haga deslizar el interruptor deslizante de ENCENDIDO/APAGADO

hacia la parte frontal de la herramienta. Para detener la herramienta, suelte el interruptor deslizante de ENCENDIDO/APAGADO. Para un funcionamiento continuo, ponga el interruptor hacia la parte frontal de la herramienta y pulse la parte delantera del interruptor hacia dentro. Para detener la herramienta mientras funciona en modo continuo, pulse la parte trasera del interruptor deslizante ysuéltelo. Bloqueo del eje (Fig. B) El bloqueo del eje

sirve para evitar que el eje gire cuando se instalen o saquen muelas. Utilice el bloqueo del eje sólo cuando la herramienta esté apagada, desenchufada del suministro eléctrico y se haya parado porcompleto. AVISO: Para reducir el riesgo de daño a la herramienta, no engrane el bloqueo del eje mientras la herramienta esté en funcionamiento. Se ocasionará daño a la herramienta y el accesorio puesto puede salirse resultando posiblemente en unalesión. Para engranar el bloqueo, apriete el botón del bloqueo del eje y gire el eje hasta que no pueda girarlomás. Amolado, lijado, y cepillado

ATENCIÓN: Use siempre el protector correcto de acuerdo con las instrucciones delmanual.

ADVERTENCIA: Acumulación de polvo metálico. El uso extensivo de discos de aletas en las aplicaciones de metal puede resultar en un mayor potencial de descarga eléctrica. Para reducir el riesgo, introduzca un DCR antes de usarlos y limpie las ranuras de ventilación a diario soplando en ellas aire comprimido seco según las instrucciones de mantenimiento que se indican másabajo. Para realizar un trabajo en la superficie de una pieza de trabajo:

1. Deje que la herramienta alcance la velocidad máxima antes

de ponerla en contacto con la superficie detrabajo.

2. Aplique la presión más baja en la superficie de trabajo,

permitiendo que la herramienta pueda operar a la mayor velocidad. La velocidad de retirada del material será mayor cuando la herramienta opere a mayorvelocidad. Ángulo

3. Mantenga un ángulo apropiado entre la herramienta y la

superficie de trabajo. Consulte la tabla de acuerdo con la función enespecial. Función Ángulo Amolado 20˚‑30˚ Lijado con disco de láminas 5˚‑10˚ Lijado con almohadilla de apoyo 5˚‑15˚ Cepillado metálico 5˚‑10˚

4. Mantenga el contacto entre el borde del disco y la superficie

detrabajo. ‑ Si está amolando, lijando con discos de láminas o cepillando con cepillo de alambre, mueva continuamente la herramienta hacia delante y hacia atrás para no hacer arañazos profundos en la superficie detrabajo. ‑ Si está lijando con una almohadilla de apoyo, mueva la herramienta constantemente en línea recta para evitar que la superficie de trabajo se queme o se dévuelta. nOTa: Dejar la herramienta sobre la superficie de trabajo sin moverla daña la pieza detrabajo.

5. Retire la herramienta de la superficie de trabajo antes

de apagarla. Deje que la herramienta deje de girar antes detumbarla.

ATENCIÓN: Preste especial atención cuando opere sobre un borde pues la amoladora puede moverse en modo repentino ybrusco. Precauciones al trabajar sobre una pieza de trabajo pintada

1. SE DESACONSEJA el lijado o el cepillado de pintura a base

de plomo debido a la dificultad de controlar el polvo contaminado. Los niños y las mujeres embarazadas están más expuestos al riesgo de intoxicación porplomo.63 ESPAÑOL

2. Como resulta difícil identificar si una pintura incluye o no

plomo sin análisis químicos, le aconsejamos que adopte las siguientes precauciones a la hora de lijar cualquier pintura: Seguridad personal

1. Ningún niño ni mujer embarazada deberá acceder a la zona

de trabajo cuando se realice el lijado o cepillado de pintura, hasta que se haya finalizado sulimpieza.

2. Todas las personas que accedan a la zona de trabajo

deberán llevar una máscara de protección anti polvo o un respirador. El filtro deberá sustituirse a diario o cuando resulte difícilrespirar. NOTA: Deberá utilizar solo máscaras antipolvo adecuadas para trabajar con polvo y humos derivados de la pintura a base de plomo. Las máscaras de pintura ordinarias no ofrecen esta protección. Consulte en su ferretería local para obtener la máscara antipolvo aprobada porNIOSH.

3. NO INGIERA ALIMENTOS O BEBIDAS NI FUME en la

zona de trabajo para evitar ingerir partículas de pintura contaminadas. Los trabajadores deberán lavarse y limpiarse ANTES de comer, beber o fumar. Los artículos de comidas, bebidas o tabaco no deberán dejarse en la zona de trabajo ya que podrá depositarse polvo en losmismos. Seguridad medioambiental

1. Deberá retirar la pintura de forma que reduzca al máximo la

cantidad de polvoemitido.

2. Las zonas en las que se retire la pintura deberán señalizarse

con una hoja de plástico de un grosor de 4mils.

3. El lijado deberá realizarse de forma tal que se reduzca el

arrastre de polvo de pintura fuera de la zona detrabajo. Limpieza y eliminación

1. Todas las superficies de la zona de trabajo deberán ser

aspiradas y limpiadas al completo a diario durante el periodo del proyecto de lijado. Las bolsas de filtros de las aspiradoras deberán cambiarsefrecuentemente.

2. Los paños de plástico deberán reunirse y eliminarse junto

con cualquier resto de polvo u otros restos de la eliminación. Deberán colocarse en recipientes de desecho sellados y eliminarse utilizando los procedimientos de recogida de residuohabituales. Durante la limpieza, los niños y las mujeres embarazadas deberán mantenerse alejados de la zona detrabajo.

3. Todos los juguetes, suministros lavables y utensilios

utilizados por los niños deberán limpiarse al completo antes de volver a serutilizados. Amolado de bordes y corte

ADVERTENCIA: No utilice discos de corte/amolado de bordes para las aplicaciones de amolado superficial, ya que dichas discos no han sido diseñados para soportar presiones laterales derivadas del corte de superficie. Podrán registrarse roturas de los discos y dañospersonales.

ATENCIÓN: Los discos utilizados para el corte y el amolado de bordes pueden romperse o crear rebotes si se doblan o tuercen al usar la herramienta. En todas la operaciones de amolado/corte, la parte abierta del protector deberá colocarse alejada del operador. AVISO: El amolado de bordes/corte con un disco de tipo 27debe limitarse a un corte superficial y entalladura, menos de 13mm de profundidad cuando el disco es nuevo. Reduzca la profundidad de corte/entalladura en modo equivalente a la reducción del radio del disco a medida que se desgasta. Consulte la Tabla de accesorios y protectores para aplicaciones para más información. El amolado de bordes/corte con un disco de tipo 41requiere el uso de un protector de tipoA.

1. Deje que la herramienta alcance la velocidad máxima antes

de ponerla en contacto con la superficie detrabajo.

2. Aplique la presión más baja en la superficie de trabajo,

permitiendo que la herramienta pueda operar a la mayor velocidad. La velocidad de amolado/corte será mayor cuando la herramienta opere a mayorvelocidad.

3. Colóquese de forma que la parte inferior abierta del disco

quede orientada en sentido contrario austed.

4. Una vez que empiece el corte y que se coloque una muesca

en la zona de trabajo, no cambie el ángulo de corte. Si cambia el ángulo el disco se dobla y es posible que se parta. Los discos de amolado de bordes no han sido diseñados para soportar presiones laterales causadas por elplegado.

5. Retire la herramienta de la superficie de trabajo antes de

apagarla. Deje que la herramienta deje de girar antes de dejarlaapoyada. Aplicaciones de metal Cuando utilice la herramienta en aplicaciones de metal, asegúrese de que se haya insertado un dispositivo de corriente residual (DCR) para evitar los riesgos residuales causados por las virutas demetal. Si el DCR corta el suministro eléctrico, lleve la herramienta a un agente de reparaciones autorizado deDeWALT.

ADVERTENCIA: En condiciones de trabajo extremas, el polvo conductor puede acumularse dentro de la caja protectora de la máquina cuando se trabaja con metal. Esto puede dar como resultado que el aislamiento protector de la máquina se degrade y se produzca un riesgo potencial de descargaeléctrica. Para evitar la acumulación de virutas de metal dentro de la máquina, recomendamos limpiar las ranuras de ventilación a diario. Consulte la secciónMantenimiento. Corte de metal Para cortar con abrasivos aglomerados, usar siempre la protección de TipoA. Al cortar, trabaje avanzando con moderación, según el material que deba cortar. No ejercite ninguna presión en la muela de corte, no incline ni haga oscilar lamáquina. No reduzca la velocidad de funcionamiento de las muelas de corte aplicando ninguna presiónlateral. Las máquina debe trabajar siempre con el movimiento abrasivo hacia arriba. En caso contrario, existe el peligro de que sea expulsada sin control fuera delcorte.64 ESPAÑOL Cuando corte perfiles y barras cuadradas, le conviene empezar con las secciones transversales máspequeñas. Desbastado No use nunca una muela de corte paradesbastar. Utilice siempre el protector de TipoB. Los mejores resultados de desbastado se consiguen cuando se configura la máquina en un ángulo de 30° a 40°. Hacer avanzar y retroceder la máquina ejercitando una moderada presión. De esta manera, la pieza de trabajo no se calentará demasiado, no se descolorará ni se formaránsurcos. Cortar piedra La máquina se utilizará para corte enseco. Para corte de piedra, es mejor utilizar un disco de corte diamantado. Hacer funcionar la máquina utilizando una máscara de protecciónadicional. Consejos de trabajo Tenga cuidado cuando haga ranuras en murosestructurales. Las ranuras en muros estructurales están sujetas a las normas específicas del país de uso. Estas normas deberán cumplirse en todas las circunstancias. Antes de empezar a trabajar, consulte al ingeniero responsable de la estructura, el arquitecto o el supervisor deconstrucción. MANTENIMIENTO Su herramienta eléctrica DeWALT ha sido diseñada para funcionar mucho tiempo con un mínimo de mantenimiento. Que siga funcionando satisfactoriamente depende del buen cuidado de la herramienta y de su limpiezaperiódica.

ADVERTENCIA: Para disminuir el riesgo de lesiones personales graves, apague la herramienta y desconéctela de la fuente de alimentación antes de realizar ajuste alguno o de poner o quitar acoplamientos o accesorios. Compruebe que el interruptor de puesta en marcha esté en la posición OFF. La puesta en marcha accidental puede causarlesiones. Lubricación Su herramienta eléctrica no requiere lubricaciónadicional. Limpieza

ADVERTENCIA: Elimine con aire seco la suciedad y el polvo de la carcasa principal tan pronto como se advierta su acumulación en las rejillas de ventilación o en sus proximidades. Cuando lleve a cabo este procedimiento póngase una protección ocular aprobada y una mascarilla antipolvoaprobada.

ADVERTENCIA: Jamás use disolventes u otros productos químicos fuertes para limpiar las piezas no metálicas de la herramienta. Dichos productos químicos pueden debilitar los materiales con los que están construidas estas piezas. Use un paño humedecido únicamente con agua y jabón suave. Jamás permita que le entre líquido alguno a la herramienta ni sumerja ninguna parte de la misma enlíquido. Accesorios opcionales

ADVERTENCIA: Dado que los accesorios que no sean los suministrados por DeWALT no han sido sometidos a pruebas con este producto, el uso de tales accesorios con esta herramienta podría ser peligroso. Para disminuir el riesgo de lesiones, con este producto se deben usar exclusivamente accesorios recomendados porDeWALT.

ADVERTENCIA: Los accesorios deberán ofrecer al menos la velocidad aconsejada en la etiqueta de la herramienta. Si los discos y otros accesorios funcionan a una velocidad superior a la nominal, pueden salir proyectados y causar lesiones. Los accesorios roscados deben tener un eje M14. Cada accesorio no roscado debe tener un diámetro de eje de 22mm. En caso contrario, es posible hayan sido diseñados para una sierra circular. Use solo los accesorios indicados en la Tabla de accesorios y protectores para aplicaciones de este manual. La velocidad de los accesorios debe ser siempre superior a la velocidad indicada en la placa de datos de la herramienta.

ADVERTENCIA: Manipule y guarde todos los discos abrasivos con cuidado para evitar daños por choque térmico, calor, daños mecánicos, etc. Guárdelos en un lugar protegido, seco y exento de humedad, temperaturas de congelación o cambios extremos detemperatura.

ADVERTENCIA: No utilice discos abrasivos aglomerados que hayan superado la fecha de caducidad (EXP) estampada cerca del centro del disco (si se proporciona). Los discos caducados tienen más probabilidades de reventar y causar lesiones graves. Guarde los discos abrasivos aglomerados en un lugar seco, donde no haya temperatura ni humedad extremas. Destruya los discos caducados o dañados para que no seanreutilizados. Consulte a su proveedor si desea información más detallada sobre los accesoriosapropiados. Esta herramienta tiene capacidad para discos de corte o amolado grueso de 125mm de diámetro x 6mm de espesor. Es importante elegir los protectores, las almohadillas de soporte y las bridas correctas para usar con los accesorios de la amoladora. Consulte la Tabla de accesorios y protectores para aplicaciones para más información sobre la elección de los accesorioscorrectos. Proteger el medio ambiente Recogida selectiva. Los productos y las baterías marcadas con este símbolo no deben desecharse junto con los residuos domésticosnormales. Los productos y las baterías contienen materiales que pueden ser recuparados y reciclados, reduciendo la demanda de materias primas. Recicle los productos eléctricos y las baterías de acuerdo con las disposiciones locales. Para más información, vaya a www.2helpU.com.65 ESPAÑOL Guía de los LEDS La sección contiene una lista de los posibles patrones de parpadeo de los LEDS, sus causas y las soluciones para corregirlos. El usuario o el personal de mantenimiento pueden realizar algunas acciones correctivas, pero otras pueden requerir la asistencia de un técnico cualificado de DeWALT o de suvendedor. Protección contra falta de corriente Problema Solución El interruptor está en posición de encendido y se ha aplicado corriente. La unidad está apagada. Pulse varias veces el interruptor para reiniciarla. Kick Back Brake Problema Solución La herramienta experimentó un pellizco y se activó el freno Kick Back. Controle que el accesorio no se haya dañado con el pellizco y sustitúyalo si es necesario. Ajuste la pieza de trabajo y la posición de la herramienta según sea necesario y pulse varias veces el interruptor para reiniciarla. Protección térmica Problema Solución La unidad se ha apagado para prevenir daños por recalentamiento. Compruebe que la entrada y la salida de aire no estén bloqueadas por las manos del usuario, ropa o residuos durante el uso. Reduzca la frecuencia de variación de paso de encendido/ apagado de la herramienta y pulse varias veces el interruptor para reiniciar la unidad y/o desenchúfela y vuelva enchufarla. Protección contra bloqueo/ sobrecarga Problema Solución La unidad ha estado en condición de bloqueo por un periodo prolonga y se ha apagado. Retire la carga de la herramienta y pulse varias veces el interruptor para reiniciarla. Problema en la línea de alimentación Problema Solución La unidad está funcionando con un fuente de alimentación de escasa calidad, como, por ejemplo, un generador de baja calidad. Esta alimentación puede dañar la herramienta. Pruebe otra fuente de alimentación, reduzca la longitud del cable prolongador o reduzca el equipo usado en la fuente de alimentación, una cosa por vez. Tipos de protectores Tipo B (amolado, poco profundo) Tipo A (Corte cerrado)

Los protectores de Tipo A (Tipo 41) han sido concebidos para usar con los discos de corte de Tipo 41 (1A) y los discos de corte de Tipo 42 (27A) marcados solo para corte. El amolado con discos que no sean del Tipo 27 y del Tipo 29 requiere diferentes protectores accesorios. Use siempre el protector correcto más pequeño posible que no entre en contacto con el accesorio. NOTA: Los protectores de los discos de Tipo A (corte) y de Tipo B (amolado) antes se denominaban protectores de disco de Tipo 1/41 y de Tipo 27.66 ESPAÑOL Información adicional sobre protectores y accesorios Cuando utilice discos diamantados segmentados, utilice solo discos diamantados con separación periférica no superior a 10mm y ángulo de ataque negativo. ≤10 mm NO USE discos diamantados segmentados con separación periférica superior a 10mm y/o un ángulo deataque. Para todos los accesorios de amolado, lijado y cepillado de alambre, la parte más baja del accesorio debe estar contenida dentro del recinto de la protección con un espacio libre de 2mm o más hasta el labio inferior delprotector. ≥2 mm67 ESPAÑOL Accesorios y protectores para aplicaciones Aplicación Tipo de accesorio Accesorio Protector Montaje de referencia Amolado superficial Disco de tipo 27 Tipo B (amolado) Corte Tipo de disco 41 (1A) (metal) Tipo A (Corte cerrado) Tipo de disco 42 (27A) (metal) Tipo A (Corte cerrado) Disco Tipo 41 (1A) (mampostería/hormigón) Tipo A (Corte cerrado) Disco de corte adiamantados (mampostería/hormigón) Tipo A (Corte cerrado)

Para referencia geométrica aceptable de disco adiamantado Tabla de Información adicional sobre protectores y accesorios

Discos abrasivos para materiales distintos al metal o mampostería/hormigón Tipo A (Corte cerrado) Doble uso (corte y amolado combinados) Disco abrasivo de doble uso Tipo A (Corte cerrado) Cepillado metálico Cepillo de alambre tipo disco Tipo A o Tipo B (Corte cerrado o amolado) Cepillo de alambre tipo vaso No requiere protector68 ESPAÑOL Directrices sobre protectores y accesorios para DWE4347, DWE4357, DWE4369 Discos no homologados para

DWE4347, DWE4357, DWE4369

Tipo 11/ T11 Llave para disco con cubo La llave para disco con cubo está disponible a un coste adicional en su distribuidor DeWALT o centro de servicio autorizadoDeWALT.

PELIGRO: No use la herramienta para cortar ni grabar madera. No use discos dentados de ningún tipo. Pueden producirse lesiones graves. Aplicación Tipo de accesorio Accesorio Protector Montaje de referencia Lijado Disco de láminas (Tipo 27 / Tipo 29) Tipo B (amolado) Abrasivo flexible (p. ej., disco de papel de lija) (apoyado en una almohadilla de soporte flexible) No requiere el protector

Indica risco de choqueeléctrico.

• Risco de ferimentos causados por partículasvoadoras.
