BEDIENUNGSANLEITUNG DWE4357 DEWALT

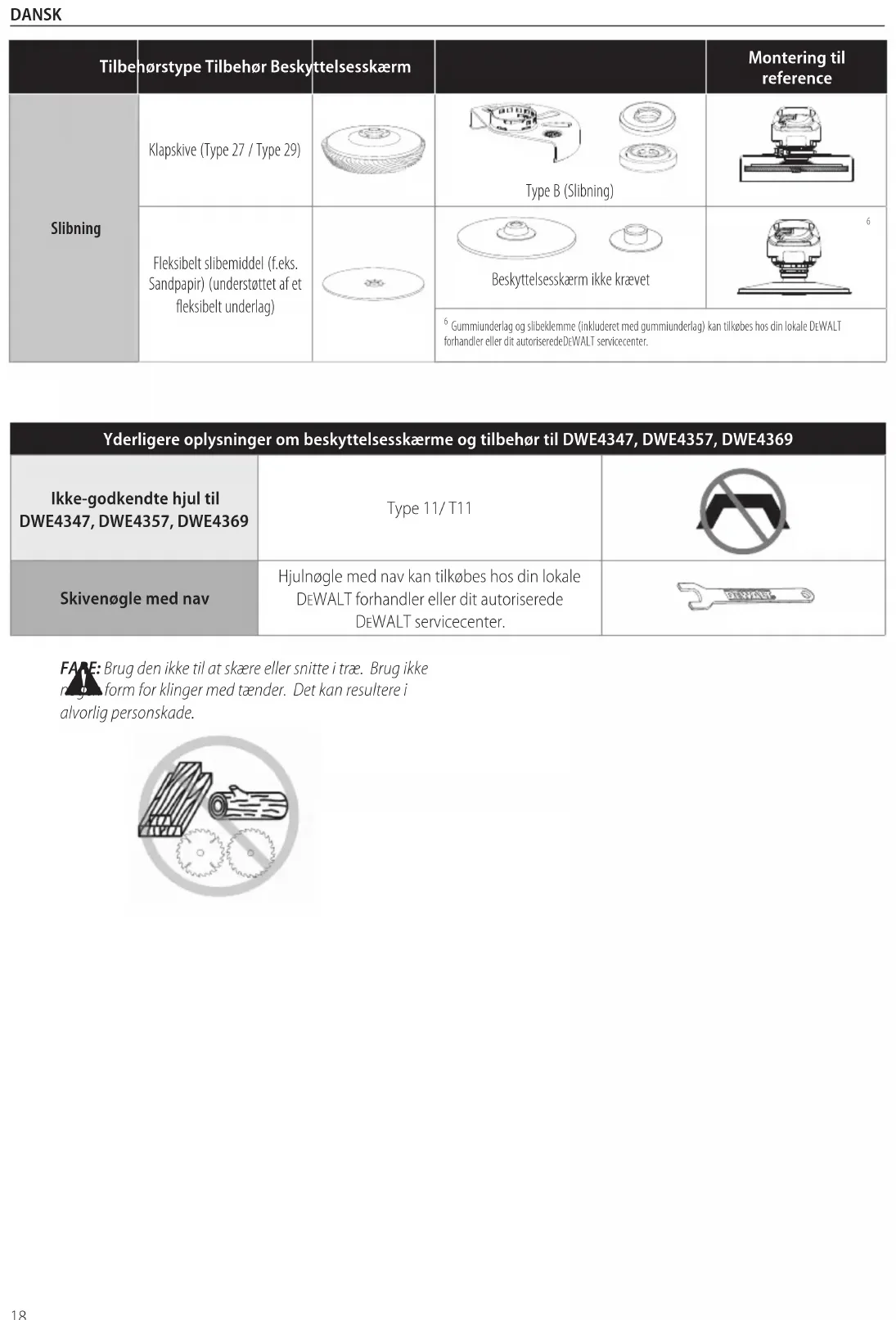

Gummiunderlag og slibeklemme (inkluderet med gummiunderlag) kan tilkøbes hos din lokale DeWALT forhandler eller dit autoriseredeDeWALT servicecenter.19 DEUTsch Der in diesem Informationsblatt angegebene Vibrationsemissionswert wurde gemäß einem standardisierten Test laut EN62841 gemessen und kann für einen Vergleich zwischen zwei Geräten verwendet werden. Er kann zu einer vorläufigen Einschätzung der Exposition verwendetwerden.

WARNUNG: Der angegebene Vibrationsemissionswert bezieht sich auf die Hauptanwendung des Gerätes. Wenn das Gerät jedoch für andere Anwendungen, mit anderem Zubehör oder schlecht gewartet eingesetzt KLEINE WINKELSCHLEIFER

DWE4347, DWE4357, DWE4369

Herzlichen Glückwunsch! Sie haben sich für ein Gerät von DeWALT entschieden. Langjährige Erfahrung, sorgfältige Produktentwicklung und Innovation machen DeWALT zu einem zuverlässigen Partner für professionelle Anwender vonElektrowerkzeugen. Technische Daten

Typ 1 1 1 Leistungsaufnahme W

Leerlauf‑Nenndrehzahl min

10500 2200–10500 1800–8000 Schleifscheibendurchmesser mm

Schleifscheibendicke (max.) mm 6,4 6,4 6,4 Trennscheibendurchmesser mm 125 125 125 Trennscheibendicke (max.) mm 3 3 3 Drahtrundbürstendurchmesser mm 115 115 115 Drahtrundbürstendicke (max.) mm 13 13 13 Spindeldurchmesser M14 M14 M14 Spindellänge mm 18,5 18,5 18,5 Gewicht kg 2,39 2,41 2,53

• Gewicht einschließlich Zusatzgriff und Schutzabdeckung Lärmwerte und Vibrationswerte (Triax‑Vektorsumme) gemäß EN62841‑2‑3:

(Emissions‑Schalldruckpegel) dB(A) 89 89 89

(Schallleistungspegel) dB(A) 97 97 97 K (Unsicherheit für den angegebenen Schallpegel) dB(A) 3 3 3 Flächenschleifen Vibrationsemissionswert a h,AG = m/s² 5,6 5,6 4,2 Messungenauigkeit K = m/s² 1,5 1,5 1,5 Tellerschleifen Vibrationsemissionswert a h,DS = m/s² < 2,5 < 2,5 < 2,5 Messungenauigkeit K = m/s² 1,5 1,5 1,5 Schleifen von Beton (180‑mm‑Zubehör) Vibrationsemissionswert a h,CG = m/s² 5 5 4 Messungenauigkeit K = m/s² 1,5 1,5 1,5 Trennschleifen Vibrationsemissionswert a h,CO = m/s² 5 5 4 Messungenauigkeit K = m/s² 1,5 1,5 1,5 Deutsch (übersetzt von den originalanweisungen) wird, kann die Vibrationsemission verschieden sein. Dies kann den Expositionsgrad über die Gesamtbetriebszeit erheblicherhöhen. Eine Schätzung der Vibrationsstärke sollte auch berücksichtigen, wie oft das Gerät ausgeschaltet wird oder über welche Zeit es zwar läuft, aber nicht wirklich in Betrieb ist. Dies kann die Exposition über die Gesamtbetriebszeit erheblichmindern.20 DEUTsch Definitionen: Sicherheitsrichtlinien Im Folgenden wird die Relevanz der einzelnen Warnhinweise erklärt. Bitte lesen Sie das Handbuch und achten Sie auf dieseSymbole.

GEFAHR: Weist auf eine unmittelbar drohende gefährliche Situation hin, die, sofern nicht vermieden, zu tödlichen oder schweren Verletzungenführt.

WARNUNG: Weist auf eine möglicherweise gefährliche Situation hin, die, sofern nicht vermieden, zu tödlichen oder schweren Verletzungen führenkann.

VORSICHT: Weist auf eine möglicherweise gefährliche Situation hin, die, sofern nicht vermieden, u. U. zu leichten oder mittelschweren Verletzungen führenkann. HINWEIS: Weist auf ein Verhalten hin, das nichts mit Verletzungen zu tun hat, aber, wenn es nicht vermieden wird, zu Sachschäden führenkann.

Weist auf ein Stromschlagrisikohin.

Weist auf eine Brandgefahrhin. Allgemeine Sicherheitswarnhinweise für Elektrowerkzeuge

WARNUNG: Beachten Sie alle Sicherheitshinweise, Anweisungen, Darstellungen und Daten, die Sie mit dem Gerät erhalten. Wenn Sie die folgenden Anweisungen nicht beachten, kann es zu elektrischem Schlag, Feuer und/oder schweren Verletzungenkommen.

BEWAHREN SIE ALLE WARNHINWEISE

UND ANWEISUNGEN ZUM SPÄTEREN

NACHSCHLAGEN AUF Der Begriff „Elektrowerkzeug“ in den Warnhinweisen bezieht sich auf Ihr netzbetriebenes Elektrowerkzeug (mit Kabel) oder auf Ihr akkubetriebenes (kabelloses)Elektrowerkzeug.

1) Sicherheit im Arbeitsbereich

a ) Halten Sie den Arbeitsbereich sauber und gut ausgeleuchtet. Unaufgeräumte oder dunkle Bereiche begünstigenUnfälle. b ) Betreiben Sie das Elektrowerkzeug nicht in explosionsgefährdeten Umgebungen, in denen sich z. B. brennbare Flüssigkeiten, Gase oder Staub befinden. Elektrowerkzeuge erzeugen Funken, die den Staub oder die Dämpfe entzündenkönnen. c ) Halten Sie Kinder und Zuschauer fern, während Sie ein Elektrogerät betreiben. Ablenkung kann dazu führen, dass Sie die Kontrolle über das Gerätverlieren.

2) Elektrische Sicherheit

a ) Der Stecker des Elektrogerätes muss in die Steckdose passen. Ändern Sie niemals den Stecker in irgendeiner Form. Verwenden Sie keinerlei Adapterstecker an geerdeten Elektrogeräten. Unveränderte Stecker und passende Steckdosen mindern die Gefahr eines elektrischenSchlages. Es sind zusätzliche Sicherheitsmaßnahmen zum Schutze der Betriebsperson vor den Auswirkungen der Vibration in Betracht zu ziehen, z.B.: Wartung des Gerätes und des Zubehörs, Warmhalten der Hände, Organisation desArbeitsablaufes.

VORSICHT: Beim Arbeiten mit der Drahtbürste oder beim Trennschleifen können verschiedene Vibrationsstufen auftreten!

WARNUNG: Beim Schleifen von dünnen Metallblechen oder anderen Strukturen mit großer Oberfläche, die schnell zu vibrieren beginnen, können die Gesamtgeräuschemission deutlich höher (bis zu 15dB) als die deklarierten Geräuschemissionswerte liegen. Bei solchen Werkstücken sollten die Geräuschemissionen so weit wie möglich verhindert werden, indem geeignete Maßnahmen wie die Verwendung von schweren, flexiblen Dämpfungsmatten ergriffen werden. Die erhöhten Geräuschemissionen sind auch in Hinblick auf die Risikobewertung durch die Geräuschbelastung sowie bei der Auswahl eines angemessenen Gehörschutzes zuberücksichtigen. EG‑Konformitätserklärung Maschinenrichtlinie Kleine Winkelschleifer

DWE4347, DWE4357, DWE4369

DeWALT erklärt hiermit, dass diese unter Technische Daten beschriebenen Produkte die folgenden Vorschriften erfüllen: 2006/42/EG, EN62841‑1:2015+A11:2022, EN62841‑2‑3:2021 +A11:2021. Diese Produkte erfüllen auch die Anforderungen von Richtlinie 2014/30/EU und 2011/65/EU. Für weitere Informationen wenden Sie sich bitte an DeWALT unter der folgenden Adresse oder schauen Sie auf der Rückseite dieser Betriebsanleitungnach. Der Unterzeichnete ist verantwortlich für die Zusammenstellung des technischen Dossiers und gibt diese Erklärung im Namen von DeWALTab. Markus Rompel Vizepräsident of Engineering, PTE‑Europa DeWALT, Richard‑Klinger‑Straße 11 65510Idstein, Deutschland

WARNUNG: Zur Reduzierung der Verletzungsgefahr bitte die Bedienungsanleitunglesen.21 DEUTsch b ) Vermeiden Sie Körperkontakt mit geerdeten Flächen, wie Rohre, Radiatoren, Herde und Kühlgeräte. Es besteht eine erhöhte Gefahr für einen elektrischen Schlag, wenn Ihr Körper geerdetist. c ) Setzen Sie Elektrogeräte keinem Regen oder feuchter Umgebung aus. Wenn Wasser in das Elektrogerät eindringt, erhöht sich die Gefahr eines elektrischenSchlages. d ) Überlasten Sie das Kabel nicht. Verwenden Sie niemals das Kabel, um das Elektrogerät zu tragen oder durch Ziehen vom Netz zu trennen. Halten Sie das Kabel fern von Hitze, Öl, scharfen Kanten oder beweglichen Teilen. Beschädigte oder verhedderte Kabel erhöhen die Gefahr eines elektrischenSchlages. e ) Wenn Sie ein Elektrogerät im Freien betreiben, verwenden Sie ein für den Außeneinsatz geeignetes Verlängerungskabel. Die Verwendung von für den Außeneinsatz geeigneten Kabeln mindert die Gefahr eines elektrischenSchlages. f ) Wenn der Betrieb eines Elektrogerätes in feuchter Umgebung unumgänglich ist, verwenden Sie eine durch einen Fehlerstromschutzschalter (FI-Schalter oder Rcd) geschützte Stromversorgung. Der Einsatz eines Fehlerstromschutzschalters mindert die Gefahr eines elektrischenSchlages.

3) Sicherheit von Personen

a ) Seien Sie aufmerksam, achten Sie darauf, was Sie tun, und gehen Sie mit Vernunft an die Arbeit mit einem Elektrowerkzeug. Benutzen Sie kein Elektrowerkzeug, wenn Sie müde sind oder unter dem Einfluss von Drogen, Alkohol oder Medikamenten stehen. Ein Moment der Unachtsamkeit beim Betrieb eines Elektrogerätes kann zu schweren Verletzungenführen. b ) Tragen Sie persönliche Schutzausrüstung und immer eine Schutzbrille. Das Tragen persönlicher Schutzausrüstung, wie Staubmaske, rutschfeste Sicherheitsschuhe, Schutzhelm oder Gehörschutz, je nach Art und Einsatz des Elektrowerkzeuges, verringert das Risiko vonVerletzungen. c ) Vermeiden Sie unbeabsichtigtes Starten. Vergewissern Sie sich, dass der Schalter in der AUS-Position ist, bevor Sie das Gerät an die Stromversorgung und/oder an den Akku anschließen oder wenn Sie das Gerät aufnehmen oder tragen. Wenn Sie beim Tragen des Elektrowerkzeuges den Finger am Schalter haben oder das Gerät eingeschaltet an die Stromversorgung anschließen, kann dies zu Unfällenführen. d ) Entfernen Sie alle Einstellschlüssel oder Werkzeuge, bevor Sie das Elektrogerät einschalten. Werkzeuge oder Schlüssel, die an rotierenden Teilen des Elektrogerätes angebracht sind, können zu Verletzungenführen. e ) Vermeiden Sie eine abnormale Körperhaltung. Sorgen Sie für einen sicheren Stand und halten Sie jederzeit das Gleichgewicht. Dadurch können Sie das Elektrowerkzeug in unerwarteten Situationen besserkontrollieren. f ) Tragen Sie geeignete Kleidung. Tragen Sie keine weite Kleidung und keinen Schmuck. Halten Sie Haare und Kleidung von beweglichen Teilen fern. Lose sitzende Kleidung, Schmuck oder lange Haare können sich in den beweglichen Teilenverfangen. g ) Wenn Geräte für den Anschluss an eine Staubabsaugung und Staubsammlung vorgesehen sind, vergewissern Sie sich, dass diese richtig angeschlossen sind und verwendet werden. Der Einsatz von Staubsammlern kann staubbedingte Gefahrenmindern. h ) Vermeiden Sie, durch die häufige Nutzung des Werkzeugs in einen Trott zu verfallen und Prinzipien für die Werkzeugsicherheit zu ignorieren. Eine unachtsame Aktion kann im Bruchteil einer Sekunde zu schweren Verletzungenführen.

4) Verwendung und Pflege des

Elektrogerätes a ) Überlasten Sie das Elektrogerät nicht. Verwenden Sie das für Ihre Arbeit passende Elektrogerät. Das richtige Gerät wird die Aufgabe besser und sicherer erledigen, wenn es bestimmungsgemäß verwendetwird. b ) Benutzen Sie kein Elektrowerkzeug, dessen Schalter defekt ist. Ein Elektrowerkzeug, das sich nicht mehr ein‑ oder ausschalten lässt, ist gefährlich und muss repariertwerden. c ) Trennen Sie den Stecker vom Netz und/ oder den Akku (sofern abnehmbar) vom Elektrowerkzeug, bevor Sie Einstellungen am Gerät vornehmen, Zubehör wechseln oder es aufbewahren. Diese Vorbeugemaßnahmen mindern die Gefahr, dass das Elektrogerät unbeabsichtigtstartet. d ) Bewahren Sie nicht verwendete Elektrogeräte für Kinder unerreichbar auf und lassen Sie nicht zu, dass Personen ohne Erfahrung mit dem Elektrogerät oder mit diesen Anweisungen das Elektrogerät bedienen. Elektrogeräte sind in den Händen nicht geschulter Personengefährlich. e ) Elektrowerkzeuge und Zubehör müssen gepflegt werden. Prüfen Sie, ob bewegliche Teile verzogen oder ausgeschlagen, ob Teile gebrochen oder in einem Zustand sind, der den Betrieb des Elektrogerätes beeinträchtigen kann. Bei Beschädigungen lassen Sie das Elektrogerät reparieren, bevor Sie es verwenden. Viele Unfälle entstehen wegen mangelnder Wartung derElektrogeräte. f ) Halten Sie Schneidwerkzeuge scharf und sauber. Richtig gewartete Schneidwerkzeuge mit scharfen Klingen blockieren seltener und sind leichter unter Kontrolle zuhalten. g ) Verwenden Sie Elektrogeräte, Zubehör und Einsätze (Bits) usw. gemäß diesen Anweisungen und unter Berücksichtigung der Arbeitsbedingungen und22 DEUTsch der Aufgabe. Wenn Sie das Elektrogerät für Aufgaben verwenden, die nicht bestimmungsgemäß sind, kann dies zu gefährlichen Situationenführen. h ) Halten Sie die Griffe trocken, sauber und frei von Öl und Fett. Rutschige Griffe und Oberflächen unterbinden die sichere Bedienbarkeit und Kontrolle über das Werkzeug in unerwartetenSituationen.

a ) Lassen Sie Ihr Elektrowerkzeug nur von qualifiziertem Fachpersonal und nur mit Original- Ersatzteilen reparieren. Damit wird sichergestellt, dass die Sicherheit des Gerätes erhaltenbleibt.

ZUSÄTZLICHE SICHERHEITSHINWEISE

Allgemeine Sicherheitshinweise für Schleif‑, Schmirgel‑, Drahtbürst‑ oder Trennschleifarbeiten Anweisungen a ) Dieses Elektrowerkzeug ist zu verwenden als Schleifer, Sandpapierschleifer, Drahtbürste und Trennschleifmaschine. Beachten Sie alle Sicherheitshinweise, Anweisungen, Darstellungen und Daten, die Sie mit dem Gerät erhalten. Wenn Sie die folgenden Anweisungen nicht beachten, kann es zu elektrischem Schlag, Feuer und/oder schweren Verletzungenkommen. b ) Dieses Elektrowerkzeug ist nicht geeignet zum Polieren und Schneiden von Löchern. Verwendungen, für die das Elektrowerkzeug nicht vorgesehen ist, können Gefährdungen und Verletzungenverursachen. c ) Bauen Sie dieses Elektrowerkzeug nicht so um, dass es auf eine Weise arbeitet, die nicht speziell vom Hersteller des Werkzeugs vorgesehen und angegeben wurde. Ein solcher Umbau kann zum Verlust der Kontrolle führen und schwere Verletzungenverursachen. d ) Verwenden Sie kein Zubehör, das vom Hersteller nicht speziell für dieses Elektrowerkzeug vorgesehen und angegeben wurde. Nur weil Sie das Zubehör an Ihrem Elektrowerkzeug befestigen können, garantiert dies keine sichereVerwendung. e ) Die zulässige Drehzahl des Einsatzwerkzeugs muss mindestens so hoch sein wie die auf dem Elektrowerkzeug angegebene Höchstdrehzahl. Zubehör, das sich schneller als zulässig dreht, kann zerbrechen undumherfliegen. f ) Der Außendurchmesser und die Dicke des Einsatzwerkzeugs müssen den Maßangaben Ihres Elektrowerkzeugs entsprechen. Falsch bemessene Einsatzwerkzeuge können nicht ausreichend abgeschirmt oder kontrolliertwerden. g ) Die Abmessungen der Zubehörbefestigung müssen mit den Abmessungen der Schleifspindel des Elektrowerkzeugs übereinstimmen. Zubehör, das nicht genau auf die Schleifspindel des Elektrowerkzeugs passt, dreht sich ungleichmäßig, vibriert sehr stark und kann zum Verlust derKontrolleführen. h ) Verwenden Sie kein beschädigtes Zubehör. Kontrollieren Sie vor jeder Verwendung Einsatzwerkzeuge wie Schleifscheiben auf Absplitterungen und Risse, Schleifteller auf Risse, Verschleiß oder starke Abnutzung, Drahtbürsten auf lose oder gebrochene Drähte. Wenn das Elektrowerkzeug oder das Einsatzwerkzeug heruntergefallen ist, überprüfen Sie, ob es beschädigt ist, oder verwenden Sie ein unbeschädigtes Einsatzwerkzeug. Wenn Sie das Einsatzwerkzeug kontrolliert und eingesetzt haben, positionieren Sie sich und in der Nähe befindliche Personen außerhalb der Ebene des rotierenden Einsatzwerkzeugs und lassen Sie das Gerät eine Minute lang mit Höchstdrehzahl laufen. Beschädigte Einsatzwerkzeuge brechen meist in dieserTestzeit. i ) Verwenden Sie eine geeignete Schutzausrüstung. Verwenden Sie je nach Anwendung Vollgesichtsschutz, Augenschutz oder Schutzbrille. Soweit angemessen, tragen Sie Staubmaske, Gehörschutz, Schutzhandschuhe oder Spezialschürze, die kleine Schleif- und Materialpartikel von Ihnen fernhält. Die Augen sollen vor herumfliegenden Fremdkörpern geschützt werden, die bei verschiedenen Anwendungen entstehen. Staub‑ oder Atemschutzmaske müssen den bei der jeweiligen Anwendung entstehenden Staub filtern. Wenn Sie lange lautem Lärm ausgesetzt sind, können Sie einen Hörverlusterleiden. j ) Halten Sie andere Personen vom Arbeitsbereich fern. Jeder, der den Arbeitsbereich betritt, muss persönliche Schutzausrüstung tragen. Bruchstücke des Werkstücks oder gebrochener Einsatzwerkzeuge können wegfliegen und Verletzungen auch außerhalb des direkten Arbeitsbereichsverursachen. k ) Halten Sie das Elektrowerkzeug nur an den isolierten Griffflächen, wenn Sie Arbeiten ausführen, bei denen das Schneidwerkzeug verborgene Stromleitungen oder das eigene Netzkabel treffen kann. Der Kontakt des Schneidewerkzeugs mit einer "spannungsführenden" Leitung kann auch metallene Geräteteile "unter Spannung" setzen und zu einem elektrischenSchlagführen. l ) Achten Sie darauf, dass das Kabel nicht von sich drehendem Zubehör erfasst werden kann. Wenn Sie die Kontrolle über das Gerät verlieren, kann das Netzkabel durchtrennt oder erfasst werden und Ihre Hand oder Ihr Arm in das sich drehende Einsatzwerkzeuggeraten. m ) Warten Sie stets, bis das Zubehör vollständig zum Stillstand gekommen ist, bevor Sie das Gerät ablegen. Das sich drehende Einsatzwerkzeug kann in Kontakt mit der Ablagefläche geraten, wodurch Sie die Kontrolle über das Elektrowerkzeug verlierenkönnen.23 DEUTsch n ) Tragen Sie niemals ein laufendes Gerät seitlich am Körper. Ihre Kleidung kann durch zufälligen Kontakt mit dem sich drehenden Einsatzwerkzeug erfasst werden, und das Einsatzwerkzeug sich in Ihren Körperbohren. o ) Reinigen Sie regelmäßig die Lüftungsschlitze Ihres Elektrowerkzeugs. Das Motorgebläse zieht Staub in das Gehäuse, und eine starke Ansammlung von Metallstaub kann elektrische Gefahrenverursachen. p ) Betreiben Sie das Gerät nicht in der Umgebung von brennbaren Materialien. Funken können diese Materialienentzünden. q ) Verwenden Sie kein Zubehör, für das flüssiges Kühlmittel erforderlich ist. Die Verwendung von Wasser oder anderen flüssigen Kühlmitteln kann zu einem elektrischen Schlagführen.

WEITERE SICHERHEITSVORSCHRIFTEN FÜR

ALLE ANWENDUNGEN Rückschlag und verbundene Warnhinweise Rückschlag ist die plötzliche Reaktion infolge eines hakenden oder blockierten drehenden Einsatzwerkzeugs, wie Schleifscheibe, Schleifteller, Drahtbürste usw. Verhaken oder Blockieren führt zu einem abrupten Stopp des rotierenden Einsatzwerkzeugs. Dadurch wird ein unkontrolliertes Elektrowerkzeug gegen die Drehrichtung des Einsatzwerkzeugs an der Blockierstellebeschleunigt. Wenn z. B. eine Schleifscheibe im Werkstück hakt oder blockiert, kann sich die Kante der Schleifscheibe, die in das Werkstück eintaucht, verfangen und dadurch die Schleifscheibe ausbrechen oder einen Rückschlag verursachen. Die Scheibe bewegt sich dann auf die Bedienperson zu oder von ihr weg, je nach Drehrichtung der Scheibe an der Blockierstelle. Hierbei können die Scheiben auchbrechen. Ein Rückschlag ist das Resultat eines Missbrauchs und/ oder einer falschen Bedienung des Geräts oder falscher Arbeitsbedingungen. Er kann durch die entsprechenden unten angegebenen Vorsichtsmaßnahmen vermieden werden: a ) Halten Sie das Gerät stets mit beiden Händen fest im Griff, und nehmen Sie eine Körper- und Armhaltung ein, in der Sie Rückschläge auffangen können. Verwenden Sie immer den Zusatzgriff, falls vorhanden, um die größtmögliche Kontrolle über Rückschlagkräfte oder Reaktionsmomente beim Hochlauf zu haben. Die Bedienperson kann durch geeignete Vorsichtsmaßnahmen die Rückschlag‑ und Reaktionskräftebeherrschen. b ) Halten Sie Ihre Hände von sich drehendem Zubehör fern. Das Einsatzwerkzeug kann sich beim Rückschlag über Ihre Handbewegen. c ) Positionieren Sie Ihren Körper so, dass das Gerät im Falle eines Rückschlags nicht in Ihre Richtung gedrückt wird. Der Rückschlag treibt das Elektrowerkzeug in die Richtung entgegengesetzt zur Bewegung der Scheibe an derBlockierstelle. d ) Beim Bearbeiten von Ecken, scharfen Kanten usw. ist besondere Aufmerksamkeit erforderlich. Verhindern Sie ein Springen und Verkanten des Geräts. Das rotierende Einsatzwerkzeug neigt bei Ecken, scharfen Kanten oder wenn es abprallt, dazu, sich zu verklemmen. Dies verursacht einen Kontrollverlust oderRückschlag. e ) Verwenden Sie keine Sägekette, Holzsägeblätter, segmentierte Diamantscheiben mit einem peripheren Spaltmaß größer als 10mm oder gezahnte Sägeblätter. Solche Einsatzwerkzeuge verursachen häufig einen Rückschlag oder den Verlust der Kontrolle über dasElektrowerkzeug. Spezifische Sicherheitswarnhinweise für Schleif‑ und Trennarbeiten a ) Verwenden Sie ausschließlich Scheiben, die zur Verwendung mit Ihrem Gerät angegeben werden, sowie die für die verwendete Scheibe passende Schutzvorrichtung. Schleifkörper, die nicht für das Elektrowerkzeug vorgesehen sind, können nicht ausreichend abgeschirmt werden und sindunsicher. b ) Die Schleifoberfläche von gekröpften Scheiben muss unterhalb der Schutzlippe befestigt werden. Ein falsch montiertes Rad, das durch die Fläche der Schutzlippe hervorsteht, wird nicht angemessengeschützt. c ) Die Schutzvorrichtung muss sorgfältig am Gerät angebracht und für optimalen Schutz ausgerichtet werden, sodass möglichst viel Scheibenfläche von der Schutzvorrichtung abgeschirmt wird. Die Schutzvorrichtung soll die Bedienperson vor Bruchstücken und zufälligem Kontakt mit dem Schleifkörper sowie vor Funken schützen, durch die die Kleidung entzündet werdenkönnte. d ) Die Scheiben dürfen nur gemäß ihrer Verwendungsbestimmungen eingesetzt werden. Zum Beispiel: Schleifen Sie nie mit der Seitenfläche einer Trennscheibe. Trennscheiben sind zum Materialabtrag mit der Kante der Scheibe bestimmt. Seitliche Krafteinwirkung auf diese Schleifkörper kann siezerbrechen. e ) Verwenden Sie für die ausgewählte Scheibe ausschließlich unbeschädigte Scheibenflansche von entsprechender Größe und Form. Geeignete Flansche stützen die Schleifscheibe und verringern so die Gefahr eines Schleifscheibenbruchs. Flansche für Trennscheiben können sich von den Flanschen für andere Schleifscheibenunterscheiden. f ) Verwenden Sie keine abgenutzten Scheiben von größeren Geräten. Eine Schleifscheibe für größere Elektrowerkzeuge ist nicht für die höheren Drehzahlen von kleineren Elektrowerkzeugen ausgelegt und kannbrechen. g ) Bei der Verwendung von Mehrzweckscheiben ist immer der richtige Schutz für die jeweilige Anwendung zu verwenden. Wenn nicht die richtige Schutzvorrichtung verwendet wird, ist die gewünschte24 DEUTsch Schutzwirkung möglicherweise nicht gegeben, was zu schweren Verletzungen führenkann. Zusätzliche Sicherheitswarnhinweise für Trennarbeiten a ) Rammen Sie die Scheibe nicht in das Werkstück und üben Sie keinen übermäßigen Druck aus. Führen Sie keine übermäßig tiefen Schnitte aus. Eine Überlastung der Trennscheibe erhöht deren Beanspruchung und die Anfälligkeit zum Verkanten oder Blockieren und damit die Möglichkeit eines Rückschlags oderSchleifkörperbruchs. b ) Positionieren Sie Ihren Körper niemals in einer Linie mit und hinter der sich drehenden Scheibe. Wenn Sie die Trennscheibe im Werkstück von sich wegbewegen, kann im Falle eines Rückschlags das Elektrowerkzeug mit der sich drehenden Scheibe direkt auf Sie zu geschleudertwerden. c ) Wenn die Scheibe verkantet oder Sie die Arbeit unterbrechen möchten, schalten Sie das Gerät aus, und halten Sie es bewegungslos, bis die Scheibe vollständig zum Stillstand kommt. Versuchen Sie nie, die noch laufende Trennscheibe aus dem Schnitt zu ziehen, sonst kann ein Rückschlag erfolgen. Ermitteln und beheben Sie die Ursache für dasVerklemmen. d ) Starten Sie den Arbeitsvorgang nicht im Werkstück. Lassen Sie die Trennscheibe erst ihre volle Drehzahl erreichen, bevor Sie den Schnitt vorsichtig fortsetzen. Anderenfalls kann die Scheibe verhaken, aus dem Werkstück springen oder einen Rückschlagverursachen. e ) Stützen Sie Platten oder große Werkstücke ab, um das Risiko eines Rückschlags durch eine eingeklemmte Trennscheibe zu vermindern. Große Werkstücke können sich unter ihrem eigenen Gewicht durchbiegen. Das Werkstück muss auf beiden Seiten der Scheibe abgestützt werden, und zwar sowohl in der Nähe des Trennschnitts als auch an derKante. f ) Gehen Sie besonders vorsichtig vor, wenn ein ”Einstechschnitt“ in vorhandene Wände oder andere blinde Bereiche durchgeführt wird. Die eintauchende Trennscheibe kann beim Schneiden in Gas‑ oder Wasserleitungen, elektrische Leitungen oder andere Objekte einen Rückschlagverursachen. g ) Versuchen Sie nicht, gebogene Schnitte durchzuführen. Eine Überlastung der Trennscheibe erhöht deren Beanspruchung und die Anfälligkeit zum Verkanten oder Blockieren und damit die Möglichkeit eines Rückschlags oder Schleifkörperbruchs, was zu schweren Verletzungen führenkann. Zusätzliche Sicherheitshinweise für Schleifarbeiten a ) Benutzen Sie keine überdimensionierten Schleifblätter, sondern befolgen Sie die Herstellerangaben zur Schleifblattgröße. Schleifblätter, die über den Schleifteller hinausragen, können Verletzungen verursachen sowie zum Blockieren, Zerreißen der Schleifblätter oder zum Rückschlagführen. Zusätzliche Sicherheitshinweise für Drahtbürstarbeiten a ) Beachten Sie, dass die Drahtbürste auch während des üblichen Gebrauchs Drahtstücke verliert. Überlasten Sie die Drähte nicht durch zu hohen Anpressdruck. Wegfliegende Drahtstücke können sehr leicht durch dünne Kleidung und/oder die Hautdringen. b ) Wird eine Schutzhaube empfohlen, verhindern Sie, dass sich Schutzhaube und Drahtbürste berühren können. Teller‑ und Topfbürsten können durch Anpressdruck und Zentrifugalkräfte ihren Durchmesservergrößern. Zusätzliche Sicherheitshinweise für Schleifer a ) Benutzen Sie an diesem Werkzeug keine Scheiben vom Typ 11(Bördelbecher). Die Benutzung von ungeeignetem Zubehör kann zu Verletzungenführen. b ) Benutzen Sie immer den Zusatzhandgriff. Ziehen Sie den Griff richtig fest. Der Zusatzhandgriff sollte immer benutzt werden, um das Werkzeug immer unter Kontrolle zuhaben. Restrisiken Trotz Beachtung der geltenden Sicherheitsvorschriften und des Einsatzes von Schutzvorrichtungen können bestimmte Risiken nicht vermieden werden. Diese sind:

• Beeinträchtigung desGehörs.

• Verletzungsgefahr durch umherfliegendeTeilchen.

• Verbrennungsgefahr durch während des Betriebes heiß werdendeZubehörteile.

• Verletzungsgefahr durch andauerndenGebrauch.

• Gefahr durch Staub vonGefahrstoffen. Elektrische Sicherheit Der Elektromotor wurde für eine einzige Spannung konstruiert. Überprüfen Sie immer, dass die Stromversorgung der Spannung auf dem Typenschildentspricht. Ihr DeWALT‑Gerät ist gemäß EN62841 doppelt isoliert. Es muss deshalb nicht geerdetwerden. Wenn das Netzkabel beschädigt ist, darf es nur von DeWALT oder einer autorisierten Kundendienststelle ausgetauschtwerden. Bei Ersatz des Netzkabels achten Sie auf Verwendung des SchweizerNetzsteckers. Typ 11für Klasse II (Doppelisolierung) – Geräte Typ 12für Klasse I (Schutzleiter) – Geräte Ortsveränderliche Geräte, die im Freien verwendet werden, müssen über einen Fehlerstromschutzschalter angeschlossenwerden.25 DEUTsch

WARNUNG: Wir empfehlen die Verwendung einer Fehlerstromschutzeinrichtung mi einemt Nennfehlerstrom von maximal30mA. Verwendung eines Verlängerungskabels Verwenden Sie ein zugelassenes 3‑adriges Verlängerungskabel, das für die Leistungsaufnahme dieses Elektrowerkzeugs geeignet ist (siehe Technische Daten). Der Mindestquerschnitt der Leitungen beträgt 1,5 mm² und die Höchstlänge beträgt30m. Wenn Sie eine Kabeltrommel verwenden, wickeln Sie das Kabel vollständigab. Packungsinhalt Die Packung enthält: 1 Winkelschleifer 1 Schutzvorrichtung TypA 1 Schutzvorrichtung TypB 1 Zusatzhandgriff 1 Aufnahmeflansch 1 Spannmutter 1 Innensechskantschlüssel 1 Betriebsanleitung

• Prüfen Sie das Gerät, die Teile oder Zubehörteile auf Beschädigungen, die beim Transport entstanden seinkönnten.

• Nehmen Sie sich Zeit, die Betriebsanleitung vor Inbetriebnahme sorgfältig zulesen. Bildzeichen am Werkzeug Die folgenden Bildzeichen sind am Gerät sichtbar angebracht: Vor der Verwendung die Betriebsanleitunglesen. Tragen SieGehörschutz. Tragen SieAugenschutz. Immer mit zwei Händenarbeiten. Verwenden Sie die Schutzvorric htung nicht fürTrennschleifarbeit Elektronische Bremse Lage des Datumscodes (Abb. [Fig.] D) Der Datumscode11, der auch das Herstellungsjahr enthält, ist auf das Getriebegehäusegeprägt. Beispiel: 2023XX XX Jahr und Woche der Herstellung Beschreibung (Abb. A, B)

WARNUNG: Nehmen Sie niemals Änderungen am Elektrowerkzeug oder seinen Teilen vor. Dies könnte zu Schäden oder Verletzungenführen.

Geschwindigkeitswahlrad (DWE4357, DWE4369)

Lösehebel Schutzvorrichtung

LED‑Anzeiger Verwendungszweck Der leistungsstarke kleine Winkelschleifer wurde für den professionellen Einsatz bei Schleif‑, Sandschleif‑, Bürst‑ und Schneidarbeitenkonstruiert. Verwenden Sie aUsschLIEssLIch Schleifscheiben und Polierteller mit vertiefterMitte.

GEFAHR: Nicht zum Sägen oder Schnitzen von Holz verwenden. Keine gezahnten Sägeblätter verwenden. Dies kann zu schweren Verletzungenführen. nIchT VERWEnDEn in nasser Umgebung oder in der Nähe von entflammbaren Flüssigkeiten oderGasen. Ihr leistungsstarker Winkelscheifer ist ein Elektrowerkzeug für den professionellenGebrauch. LassEn sIE nIchT ZU, dass Kinder in Kontakt mit dem Gerät kommen. Wenn unerfahrene Personen dieses Gerät verwenden, sind diese zubeaufsichtigen.

• Dieses Gerät darf nicht von Personen (einschließlich Kindern) mit eingeschränkten physischen, sensorischen oder mentalen Fähigkeiten oder ohne ausreichende Erfahrung oder Kenntnisse verwendet werden, außer wenn diese Personen von einer Person, die für ihre Sicherheit verantwortlich ist, bei der Verwendung des Geräts beaufsichtigt werden. Lassen Sie nicht zu, dass Kinder mit diesem Produkt allein gelassenwerden. Merkmale Vibrationsdämpfender Zusatzgriff DWE4369 Der vibrationsdämpfende Zusatzgriff bietet zusätzlichen Komfort, weil er die von derMaschine verursachten Schwingungenabsorbiert. No‑Volt Die No‑Volt‑Funktion verhindert das Wiederanlaufen des Schleifgeräts, ohne dass der Schalter getaktet wurde, wenn es eine Unterbrechung in der Stromversorgunggab. E‑Clutch Dieses Gerät ist mit einer E‑Clutch (Elektronischen Kupplung) ausgestattet, die bei einer stehengebliebenen26 DEUTSCH oder verklemmten Scheibe das Gerät ausschaltet, um das Reaktionsmoment für den Bediener zu reduzieren. Der Schalter muss zyklisch ein‑ und ausgeschaltet werden, um das Werkzeug neu zustarten. Bremse Wenn der Schiebeschalter losgelassen wird, schaltet sich der Motor sofort aus und wird elektronisch gebremst, um das Zubehör schnellanzuhalten. Kickback Brake™ Wenn schwere Quetschungen, Blockaden oder Aufwicklungen erkannt werden, wird die elektronische Bremse mit maximaler Kraft betätigt, um das Rad schnell zu anzuhalten, die Rotation des Schleifwerkzeugs zu verringern und dieses auszuschalten. Der Schalter muss aus‑ und dann wieder eingeschaltet werden, um das Werkzeug neu zustarten. Constant Clutch™ Bei Überlastung oder Stillstand wird das Motordrehmoment reduziert. Wenn die Last reduziert wird, erhöhen sich Drehmoment und Drehzahl. Wenn das Werkzeug längere Zeit gestoppt wird, schaltet es sich ab und muss am Schalter aus‑ und dann wieder eingeschaltet werden, um wiederanzulaufen. Elektronischer Soft‑Start Diese Funktion begrenzt den anfänglichen Anlaufimpuls, so dass sich die Geschwindigkeit allmählich über einen Zeitraum von 1Sekundeaufbaut. LED‑Anzeige (Abb. A) Die LED‑Anzeige

leuchtet während des normalen Betriebs grün, und sie blinkt rot, um darauf hinzuweisen, dass eine Werkzeugschutzfunktion aktiviert wurde. Erklärungen der Blinkmuster finden Sie unter LED-Hinweise am Ende diesesHandbuchs.

ZUSAMMENBAU UND EINSTELLUNGEN

WARNUNG: Um die Gefahr schwerer Verletzungen zu mindern, schalten Sie das Gerät aus und trennen Sie es vom Netz, bevor Sie Einstellungen vornehmen oder Anbaugeräte oder Zubehör anbringen oder entfernen. Überprüfen Sie, dass der Auslöseschalter in der AUS‑Stellung ist. Ein unbeabsichtigtes Starten kann zu Verletzungenführen. Anbringen des Zusatzgriffs (Abb. B)

WARNUNG: Vor Verwendung des Gerätes prüfen Sie bitte, ob der Griff fest angezogenist. Schrauben Sie den Zusatzgriff

fest in eines der Löcher auf jeder Seite des Getriebegehäuses. Der Zusatzhandgriff sollte immer benutzt werden, um das Werkzeug immer unter Kontrolle zuhaben. Schutzvorrichtungen

VORSICHT: Für alle Schleifscheiben, Trennscheiben, Schneidscheiben, Lamellenschleifscheiben, Drahtbürsten oder Drahtrundbürsten müssen Schutzvorrichtungen verwendet werden. AbbildungA zeigt die Schutzvorrichtungen, die mit dem Gerät geliefert werden. Für einige Anwendungen muss bei Ihrem lokalen Händler oder einem autorisierten Servicezentrum eine passende Schutzvorrichtung erworbenwerden.

VORSICHT: Bei der Verwendung einer Schutzvorrichtung für Schleifscheiben des Typs A (Trennschleifen) für Schmirgelarbeiten kann die Schutzvorrichtung mit dem Werkstück in Kontakt kommen und dadurch die Kontrolleverschlechtern.

VORSICHT: Bei der Verwendung einer Schutzvorrichtung für Schleifscheiben des Typs B (Schleifen) besteht ein erhöhtes Risiko der Exposition gegenüber Funkenflug und Partikeln sowie der Exposition gegenüber Schleifscheibensplittern bei einemScheibenbruch.

VORSICHT: Bei der Verwendung einer Schutzvorrichtung für Schleifscheiben des Typs A (Trennschleifen), des Typs B (Schleifen) in Beton oder Mauerwerk besteht ein erhöhtes Risiko für Staubbelastung und Kontrollverlust, der zu Rückschlägen führenkann.

VORSICHT: Bei Verwendung einer Schutzscheibe vom TypA (Trennschleifen) oder TypB (Schleifen) mit einer Drahtbürste mit einer Dicke, die größer ist als die in den technischen Daten genannte maximale Dicke, können sich die Drähte an der Schutzvorrichtung verfangen, was zum Bruch der Drähte führenkann. HINWEIS: Kantenschleifen und ‑schneiden kann mit Scheiben vom Typ27durchgeführt werden, die für diesen Zweck ausgelegt sind; 6mm dicke Scheiben sind zum Planschleifen konzipiert, während dünnere Scheiben vom Typ27auf dem Herstelleretikett geprüft werden müssen, ob diese zum Planschleifen oder nur zum Kantenschleifen/‑ schneiden genutzt werden können. Bei jeder Scheibe, für die das Oberflächenschleifen verboten ist, muss eine Schutzvorrichtung für Schleifscheiben des Typs A (Trennschleifen) verwendet werden. Für alle Schleifscheiben mit doppeltem Verwendungszweck (kombinierte Schleif‑ und Trennschleifscheiben) muss eine Schutzvorrichtung für Schleifscheiben des Typs A (Trennschleifen) (früher Typ 1/41) verwendet werden. Das Trennschleifen kann auch mit einer Scheibe des Typs 1/41 und einer Schutzvorrichtung für Schleifscheiben des Typs A, früher Typ 1/41,erfolgen. HINWEIS: In der Tabelle Anwendungen für Zubehör und Schutzvorrichtungen können Sie die richtige Kombination aus Schutzvorrichtung und Zubehörauswählen. Einstellen und Anbringen einer Schutzvorrichtung (Abb. C, D)

VORSICHT: Schalten Sie das Gerät aus und ziehen Sie den Gerätestecker, bevor Sie Einstellungen vornehmen oder Anbauteile oder Zubehör montieren bzw.demontieren.

VORSICHT: Achten Sie VOR der Inbetriebnahme des Geräts darauf, welche Einstellmöglichkeit für die Schutzvorrichtung Ihres Werkzeugs gewählt wurde. Einstellmöglichkeiten Zum Einstellen der Schutzvorrichtung rastet der Lösehebel für die Schutzvorrichtung

in eine der Ausrichtungsbohrungen

am Rand der Schutzvorrichtung27 DEUTSCH mithilfe eine Ratschenfunktion ein. Ihre Schleifmaschine bietet für diese Einstellung zweiOptionen.

: In dieser Position liegt die eingreifende Fläche schräg und bewegt sich zur nächsten Ausrichtungsbohrung hinüber, wenn die Schutzvorrichtung im Uhrzeigersinn gedreht wird (Spindel zeigt zum Bediener), in der Richtung gegen den Uhrzeigersinn sperrt sie sich jedochselbst.

: In dieser Position ist die eingreifende Fläche gerade und rechteckig. Sie bewegt sich NICHT zur nächsten Ausrichtungsbohrung hinüber, außer wenn der Lösehebel für die Schutzvorrichtung gedrückt gehalten wird, während gleichzeitig die Schutzvorrichtung im oder gegen den Uhrzeigersinn gedreht wird (Spindel zeigt zum Bediener). One‑Touch

Einstellen der Schutzvorrichtung So stellen Sie den Lösehebel für die Schutzvorrichtung

auf die gewünschte Einstellposition ein:

1. Entfernen Sie die Schraube

2. Entfernen Sie den Lösehebel für die Schutzvorrichtung und

notieren Sie die Federposition. Wählen Sie das Ende des Hebels, das der gewünschten Einstellmöglichkeit entspricht. Die One‑Touch‑Funktion verwendet das schräge Ende des Hebels

, um in den Ausrichtungsbohrungen

am Rand der Schutzvorrichtung einzurasten. Die Two‑Touch‑Funktion verwendet das rechteckige Ende, um in den Ausrichtungsbohrungen

am Rand der Schutzvorrichtungeinzurasten.

3. Bringen Sie den Hebel wieder an, indem Sie das gewünschte

Ende unter der Feder

einsetzen. Achten Sie darauf, dass der Hebel richtigen Kontakt mit der Federhat.

4. Bringen Sie die Schraube mit einem Drehmoment

von 2,0‑3,0Nm wieder an. Achten Sie auf die richtige Anbringung, indem Sie den Lösehebel für die Schutzvorrichtung

drücken, damit die Feder in ihre Position zurückkehrenkann. Montage der Schutzvorrichtung (Abb.D)

VORSICHT: Achten Sie vor der Montage der Schutzvorrichtung darauf, dass Schraube, Hebel und Feder korrekt angebrachtsind.

1. Lassen Sie die Spindel zum Bediener zeigen und halten Sie

dann den Lösehebel für die Schutzvorrichtung

2. Richten Sie die Ösen

an der Schutzvorrichtung an den Schlitzen

am Getriebegehäuseaus.

3. Drücken Sie die Schutzvorrichtung nach unten, bis die Ösen

der Schutzvorrichtung eingreifen und sich in der Nut an der Nabe des Getriebegehäuses drehen lassen. Geben Sie den Lösehebel für die Schutzvorrichtungfrei.

4. Positionierung der Schutzvorrichtung:

: Drehen Sie die Schutzvorrichtung im Uhrzeigersinn in die gewünschte Arbeitsposition. Halten Sie den Lösehebel für die Schutzvorrichtung

gedrückt und drehen Sie die Schutzvorrichtung entgegen demUhrzeigersinn. Two-touch

: Halten Sie den Lösehebel der Schutzvorrichtung

gedrückt. Drehen Sie die Schutzvorrichtung im oder entgegen dem Uhrzeigersinn in die gewünschte Arbeitsposition. HINWEIS: Der Körper der Schutzvorrichtung sollte zwischen der Spindel und dem Bediener positioniert werden, damit der Bediener maximal geschütztist. Der Lösehebel für die Schutzvorrichtung sollte in einer der Ausrichtungsbohrungen

am Rand der Schutzvorrichtung einrasten. Hierdurch wird die Schutzvorrichtung sicherbefestigt.

5. Um die Schutzvorrichtung zu entfernen, befolgen Sie die

Schritte 1‑3 dieser Anleitung in umgekehrterReihenfolge. Flansche und Scheiben Anbringen von Scheiben ohne Nabe (Abb. E)

WARNUNG: Wenn der Flansch / die Sicherungsmutter / das Rad nicht korrekt montiert werden, kann es zu schweren Verletzungen (oder Schäden am Werkzeug bzw. Rad)kommen.

VORSICHT: Es müssen die mitgelieferten gekröpften Flansche vom Typ27sowie Schleifscheiben vom Typ42und Schneidscheiben vom Typ41oder Typ 42verwendet werden. Beachten Sie Tabelle Anwendungen für Zubehör und Schutzvorrichtungen für weitereInformationen.

WARNUNG: Es ist eine geschlossene, zweiseitige Schneidscheibenschutzvorrichtung erforderlich, wenn Schneidscheiben benutzt werden.

WARNUNG: Bei Verwendung eines beschädigten Flansches oder einer defekten Schutzvorrichtung oder wenn nicht der richtige Flansch bzw. die richtige Schutzvorrichtung verwendet wird, kann es zu Verletzungen durch Scheibenbruch und Kontakt mit der Scheibe kommen. Beachten Sie Tabelle Anwendungen für Zubehör und Schutzvorrichtungen für weitereInformationen.

1. Legen Sie das Gerät auf einen Tisch mit der

Schutzabdeckung nachoben.

2. Bringen Sie den Aufnahmeflansch ohne Gewinde

an, wobei die angehobene Mitte (Führung) der Scheibe gegenüber liegt.

3. Legen Sie die Scheibe

auf den Aufnahmeflansch, wobei die Scheibe auf der angehobenen Mitte (Führung) des Aufnahmeflansches zentriertwird.

4. Drücken Sie den Spindelarretierungsknopf drehen

so auf die Spindel, dass die Sechskant‑Vertiefungen von der Scheibe weg zeigen und die Laschen in die beiden Schlitze in der Spindeleingreifen.

5. Ziehen Sie die Gewindespannmutter

fest, während der Spindelarretierungsknopf gedrückt wird:28 DEUTsch

6. Um die Scheibe zu entfernen, drücken Sie den

Spindelarretierungsknopf und lösen dieSpannmutter. Anbringen von Schleifpoliertellern (Abb. B, F) hInWEIs: Die Verwendung einer Schutzvorrichtung mit Schleifscheiben, die Polierteller verwenden, häufig als Faserharzscheiben bezeichnet, ist nicht erforderlich. Da für diese Zubehörteile keine Schutzvorrichtung erforderlich ist, passt die verwendete Schutzvorrichtung eventuell nichtrichtig.

WARNUNG: Wenn der Flansch / die Sicherungsmutter / das Rad nicht korrekt montiert werden, kann es zu schweren Verletzungen (oder Schäden am Werkzeug bzw. Rad)kommen.

WARNUNG: Nachdem die Schleifarbeiten beendet sind, muss die geeignete Schutzvorrichtung für Schleifscheiben‑, Schneidscheiben‑, Lamellenschleifscheiben‑, Drahtbürsten‑ oder Drahtrundbürstenanwendungen wieder angebrachtwerden.

1. Legen Sie den Polierteller

auf die Spindel oder schrauben ihn angemessen auf ihrfest.

2. Legen Sie die Schleifscheibe

auf den Polierteller

3. Schrauben Sie bei gedrücktem Spindelarretierungsknopf

die Gewindespannmutter

auf die Spindel, wobei die erhobene Mitte der Gewindespannmutter in die Mitte der Schleifscheibe und des Poliertellers geführtwird.

4. Ziehen Sie die Gewindespannmutter mit der Hand fest.

Dann drücken Sie den Spindelarretierungsknopf, während die Schleifscheibe gedreht wird, bis die Schleifscheibe und die Gewindespannmutter eng aneinanderliegen.

5. Um die Scheibe zu entfernen, ergreifen und drehen Sie

den Polierteller und den Schleifteller, wobei Sie den Spindelarretierungsknopfdrücken. Anbringen von Topfdrahtbürsten und Drahtrundbürsten (Abb. A, B)

WARNUNG: Wenn der Flansch / die Sicherungsmutter / das Rad nicht korrekt montiert werden, kann es zu schweren Verletzungen (oder Schäden am Werkzeug bzw. Rad)kommen.

VORSICHT: Um die Gefahr von Verletzungen zu verringern, ziehen Sie Handschuhe an, wenn Sie mit Drahtbürsten und Drahtrundbürsten umgehen. Sie können scharfwerden.

VORSICHT: Um die Beschädigungsgefahr des Werkzeugs zu verringern, dürfen die Drahtbürste oder die Drahtrundbürste die Schutzvorrichtung nicht berühren, wenn sie angebracht sind oder benutzt werden. Am Zubehör kann ein nicht sichtbarer Schaden auftreten, durch den Drähte von der Scheibe oder vom Topf abbrechenkönnen. Topfdrahtbürsten oder Drahtrundbürsten werden ohne Anwendung von Flanschen direkt auf die Spindel geschraubt. Benutzen Sie nur Drahtbürsten oder Drahtrundbürsten mit einer Nabe mit M14‑Gewinde. Dieses Zubehör ist gegen zusätzliche Kosten bei Ihrem örtlichen Händler oder autorisiertem Servicecentererhältlich.

1. Legen Sie das Gerät auf einen Tisch mit der

Schutzabdeckung nachoben.

2. Schrauben Sie die Scheibe mit der Hand auf dieSpindel.

3. Drücken Sie den Spindelarretierungsknopf

und schrauben Sie die Scheibe mit einem Schraubenschlüssel an der Nabe der Drahtrundbürste oder der Drahtbürstefest.

4. Führen Sie zum Entfernen der Scheibe die obigen

Anweisungen in umgekehrter Reihenfolgeaus. HINWEIS: Um die Gefahr einer Werkzeugbeschädigung zu verringern, muss die Scheibennabe richtig sitzen, bevor das Werkzeug angeschaltetwird. Vor dem Betrieb

• Montieren Sie die Schutzabdeckung und die passende Scheibe oder Trennscheibe. Verwenden Sie keine übermäßig abgenutztenScheiben.

• Prüfen Sie, dass die Innen‑ und Außenflansche korrekt montiert sind. Befolgen Sie die Anweisungen in der Tabelle Anwendungen für Zubehör undSchutzvorrichtungen.

• Prüfen Sie, dass die Scheibe oder Trennscheibe sich in Richtung der Pfeile auf dem Zubehör und dem Gerätdreht.

• Verwenden Sie keine beschädigten Einsatzwerkzeuge. Kontrollieren Sie vor jeder Verwendung Einsatzwerkzeuge wie Schleifscheiben auf Absplitterungen und Risse, Schleifteller auf Risse, Verschleiß oder starke Abnutzung, Drahtbürsten auf lose oder gebrochene Drähte. Wenn das Elektrowerkzeug oder das Einsatzwerkzeug heruntergefallen ist, überprüfen Sie, ob es beschädigt ist, oder verwenden Sie ein unbeschädigtes Einsatzwerkzeug. Wenn Sie das Einsatzwerkzeug kontrolliert und eingesetzt haben, positionieren Sie sich und in der Nähe befindliche Personen außerhalb der Ebene des rotierenden Einsatzwerkzeugs und lassen Sie das Gerät eine Minute lang mit Höchstdrehzahl laufen. Beschädigte Einsatzwerkzeuge brechen meist in dieserTestzeit. BETRIEB Betriebsanweisungen

WARNUNG: Beachten Sie immer die Sicherheitsanweisungen und die geltendenVorschriften.

WARNUNG: Um die Gefahr schwerer Verletzungen zu mindern, schalten Sie das Gerät aus und trennen Sie es vom Netz, bevor Sie Einstellungen vornehmen oder Anbaugeräte oder Zubehör anbringen oder entfernen. Überprüfen Sie, dass der Auslöseschalter in der AUS‑Stellung ist. Ein unbeabsichtigtes Starten kann zu Verletzungenführen.

• Vergewissern Sie sich, dass das gesamte zu schleifende oder trennende Material fest gesichertist.

• Sichern und stützen Sie das Werkstück. Sichern Sie das Werkstück mit Einspannvorrichtungen oder einem Schraubstock auf einer stabilen Plattform. Das Werkstück muss sicher eingespannt und gestützt werden, damit es sich nicht bewegen kann und29 DEUTsch man die Kontrolle darüber behält. Das Bewegen des Werkstücks oder ein Kontrollverlust stellen eine Gefahr dar und können zu Verletzungenführen.

• Stützen Sie Platten oder große Werkstücke ab, um das Risiko eines Rückschlags durch eine eingeklemmte Trennscheibe zu vermindern. Große Werkstücke können sich unter ihrem eigenen Gewicht durchbiegen. Das Werkstück muss auf beiden Seiten der Scheibe abgestützt werden, und zwar sowohl in der Nähe des Trennschnitts als auch an derKante.

• Tragen Sie bei der Arbeit mit diesem Werkzeug immer ordnungsgemäßeArbeitshandschuhe.

• Das Getriebe wird bei der Verwendung sehrheiß.

• Üben Sie nur einen vorsichtigen Druck auf das Gerät aus. Üben Sie keinen seitlichen Druck auf die Scheibeaus.

• Montieren Sie immer die Schutzhaube und die passende Scheibe oder Teller. Verwenden Sie keine übermäßig abgenutzten Scheiben oderTeller.

• Prüfen Sie, dass die Innen‑ und Außenflansche korrekt montiertsind.

• Prüfen Sie, dass die Scheibe oder Teller sich in Richtung der Pfeile auf dem Zubehör und dem Gerätdreht.

• Vermeiden Sie eine Überlastung. Lassen Sie das Elektrowerkzeug nach einer starken Belastung noch für einige Minuten im Leerlauf laufen, damit das Zubehörabkühlen. Berühren Sie Schleif‑ und Trennscheiben erst, wenn sie abgekühlt sind. Die Scheiben können während der Arbeit sehr heißwerden.

• Niemals mit der Topfschleifscheibe arbeiten, ohne dass eine geeignete Schutzvorrichtung angebrachtist.

• Verwenden Sie das Elektrowerkzeug nicht mit einem Ständer fürAbschneidarbeiten.

• Verwenden Sie gebundene Schleifmitteln niemals zusammen mitZwischenlagen.

• Achten Sie darauf, dass die Scheibe sich weiterdreht, nachdem das Gerät ausgeschaltetwurde. Richtige Haltung der Hände (Abb. G)

WARNUNG: Um die Gefahr schwerer Verletzungen zu mindern, beachten Sie IMMER die richtige Haltung der Hände, wiedargestellt.

WARNUNG: Um die Gefahr schwerer Verletzungen zu mindern, halten Sie das Gerät IMMER sicher fest und seien Sie auf eine plötzliche Reaktiongefasst. Die richtige Haltung der Hände bedeutet, dass eine Hand am Zusatzgriff

liegt, während die andere Hand am Gerätegehäuse liegt, wie in AbbildungG. Geschwindigkeitswahlrad (Abb. A) DWE4357, DWE4369

WARNUNG: Unabhängig von der Drehzahleinstellung muss die zulässige Drehzahl des Einsatzwerkzeugs mindestens so hoch sein wie die auf dem Elektrowerkzeug angegebeneHöchstdrehzahl. Das Geschwindigkeitswahlrad bietet zusätzliche Maschinenkontrolle und ermöglicht den Einsatz der Maschine unter optimalen Bedingungen je nach Zubehör undWerkstoff.

• Drehen Sie das Wahlrad

auf die gewünschte Ebene. Drehen Sie das Wahlrad nach oben, um höhere Drehzahlen einzustellen, und nach unten für niedrigereDrehzahlen. Schiebeschalter (Abb. A)

VORSICHT: Halten Sie den Zusatzgriff und das Gerätegehäuse fest, um die Kontrolle über das Gerät beim Start und während des Betriebs zu haben, bis die Scheibe oder das Zubehör aufhört, sich zu drehen. Vergewissern Sie sich, dass die Scheibe vollständig zum Stillstand gekommen ist, bevor Sie das Werkzeugablegen. hInWEIs: Um unerwartete Bewegungen des Gerätes zu vermeiden, schalten Sie das Gerät nicht unter Last ein und aus. Lassen Sie die Schleifmaschine auf volle Drehzahl beschleunigen, bevor sie in Kontakt mit dem Werkstück gelangt. Heben Sie das Gerät von der Oberfläche ab, bevor Sie es ausschalten. Lassen Sie das Gerät zum Stillstand bekommen, bevor Sie esablegen. Zum Einschalten des Werkzeugs schieben Sie den EIN‑/ AUS‑Schiebeschalter

in Richtung Werkzeugvorderseite. Zum Ausschalten des Gerätes lassen Sie den EIN‑/AUS‑Schalterlos. Für Dauerbetrieb schieben Sie den Schalter in Richtung Werkzeugvorderseite und drücken Sie den vorderen Teil des Schalters nach innen. Um das Werkzeug im Dauerbetrieb auszuschalten, drücken Sie den hinteren Teil des Schiebeschalters und lassen ihn dannlos. Spindelarretierung (Abb. B) Die Spindelarretierung

sorgt dafür, dass die Spindel sich nicht dreht, wenn Scheiben ausgewechselt werden. Verwenden Sie die Spindelarretierung nur, wenn die Maschine ausgeschaltet und vom Stromnetz getrennt ist und vollständigstillsteht. HINWEIS: Um die Gefahr einer Gerätebeschädigung zu vermeiden, lassen Sie die Spindelarretierung nicht einrasten, wenn das Gerät in Betrieb ist. Die Folge wäre eine Beschädigung der Maschine und das angebaute Zubehör kann möglicherweise zu Verletzungen führen, wenn esabreißt. Um die Arretierung einzurasten, drücken Sie den Spindelarretierknopf und drehen die Spindel, bis sie sich nicht mehr weiter drehenlässt. Schleifen, Sandschleifen, und Drahtbürsten

VORSICHT: Verwenden Sie immer die richtige Schutzvorrichtung, die in diesem Handbuch angegebenwird.

WARNUNG: Metallstaubbildung. Die extensive Nutzung von Schleifmopptellern bei der Metallbearbeitung kann zu einer erhöhten Gefahr eines elektrischen Schlages führen. Um diese Gefahr zu mindern, schalten Sie vor dem Einsatz einen Fehlerstromschutzschalter (sog.30 DEUTSCH RCD) zwischen und reinigen Sie die Lüftungsschlitze täglich durch Einblasen von trockener Druckluft in die Lüftungsschlitze gemäß denWartungsanweisungen. Bei Arbeiten an der Oberfläche eines Werkstücks:

1. Lassen Sie das Werkzeug auf volle Drehzahl beschleunigen,

bevor es die Arbeitsflächeberührt.

2. Üben Sie minimalen Druck auf die Arbeitsfläche aus, damit

das Werkzeug mit hoher Geschwindigkeit arbeiten kann. Die Materialentfernungsgeschwindigkeit ist am größten, wenn das Werkzeug mit hoher Geschwindigkeitarbeitet. Winkel

3. Halten Sie einen geeigneten Winkel zwischen Werkzeug

und Arbeitsfläche bei. Beachten Sie in Bezug auf bestimmte Funktionen dieTabelle. Funktion Winkel Schleifen 20˚‑30˚ Schleifen mit Lamellenschleifscheiben 5˚‑10˚ Schleifen mit Polierteller 5˚‑15˚ Drahtbürsten 5˚‑10˚

4. Halten Sie Kontakt zwischen dem Rand der Scheibe und der

Arbeitsflächebei. ‑ Bewegen Sie beim Schleifen, Schleifen mit Lamellenschleifscheiben oder Drahtbürsten das Werkzeug kontinuierlich vor und zurück, damit sich keine Furchen in der Arbeitsfläche bildenkönnen. ‑ Bewegen Sie beim Schleifen mit einem Polierteller das Werkzeug ständig geradlinig, um ein Brennen und Wirbeln der Arbeitsfläche zuvermeiden. HINWEIS: Wird das Werkzeug auf der Arbeitsfläche abgelegt, ohne es zu bewegen, wird das Werkstückbeschädigt.

5. Heben Sie das Werkzeug von der Oberfläche ab, bevor Sie es

ausschalten. Lassen Sie das Gerät zum Stillstand kommen, bevor Sie esablegen.

VORSICHT: Seien Sie besonders vorsichtig, wenn Sie über einer Kante arbeiten, da mit einer plötzlichen scharfen Bewegung der Schleifmaschine zu rechnenist. Vorsichtsmaßnahmen bei der Bearbeitung von lackierten Werkstücken

1. Das Schleifen oder Drahtbürsten von Farben auf Bleibasis

wird NICHT EMPFOHLEN, da der entstehende kontaminierte Staub kaum kontrollierbar ist. Die größte Gefahr einer Bleivergiftung besteht für Kinder undSchwangere.

2. Da es ohne chemische Analyse nur schwer feststellbar ist, ob

eine Farbe Blei enthält, empfehlen wir beim Abschleifen aller Farben folgende Vorsichtsmaßnahmen: Persönliche Sicherheit

1. Kinder und Schwangere dürfen den Arbeitsplatz erst wieder

betreten, wenn das Abschleifen der Farbe oder Drahtbürsten beendet wurde und der gesamte Arbeitsbereich gesäubertwurde.

2. Alle Personen, die den Arbeitsplatz betreten, müssen eine

spezielle Maske zum Schutz vor Bleifarbstaub und ‑dämpfen tragen. Der Filter muss täglich ausgetauscht werden, oder sobald der Träger Atemproblemebemerkt. HINWEIS: Es sollten nur solche Staubmasken benutzt werden, die für Arbeiten mit Bleifarbestaub und ‑dämpfe geeignet sind. Gewöhnliche Farbmasken bieten diesen Schutz nicht. Besorgen Sie sich im Baumarkt geeignete NIOSH‑zugelasseneMasken.

3. Im Arbeitsbereich sind ESSEN, TRINKEN und RAUCHEN

verboten, um die Aufnahme kontaminierter Farbteilchen zu vermeiden. Personen müssen sich waschen und säubern, BEVOR sie essen, trinken oder rauchen. Lebensmittel, Getränke und Zigaretten etc. dürfen nicht an Stellen im Arbeitsbereich aufbewahrt werden, wo sich Staub auf ihnen ablagernkönnte. Umweltsicherheit

1. Farbe muss so entfernt werden, dass dabei möglichst wenig

2. Bereiche, in denen Farbe entfernt wird, müssen mit

Plastikplanen von 4mils (0,1 mm) Dicke abgetrenntwerden.

3. Das Schleifen muss so erfolgen, dass möglichst wenig

Farbstaub außerhalb des Arbeitsbereichsgelangt. Reinigung und Entsorgung

1. Alle Oberflächen im Arbeitsbereich müssen täglich

abgesaugt und gründlich gesäubert werden, solange Schleifarbeiten durchgeführt werden. Die Staubsaugerfilter müssen häufig gewechseltwerden.

2. Plastikplanen zum Auffangen von Staub, Spänen und

anderen Rückständen müssen aufgenommen und entsorgt werden. Die Planen müssen in dichten Abfallbehältern aufbewahrt und zusammen mit der regelmäßigen Abfallentsorgung abgeholtwerden. Kinder und Schwangere sind während der Reinigungsarbeiten aus dem unmittelbaren Arbeitsbereichfernzuhalten.

3. Alle Spielsachen, waschbare Möbel und andere

Gegenstände, die von Kindern benutzt werden, müssen vor der Wiederverwendung gründlich gereinigtwerden. Kantenschleifen und ‑schneiden

WARNUNG: Verwenden Sie keine Kantenschleif‑/ Schneidscheiben für Flächenschleifanwendungen, weil diese Scheiben nicht für Seitendrücke geschaffen sind, die bei Flächenschleifen auftreten. Die Scheibe kann zerbrechen und schwere Verletzungenerzeugen.

VORSICHT: Scheiben, die zum Kantenschleifen und ‑schneiden benutzt werden, können brechen oder zurückschlagen, wenn sie verbogen oder deformiert werden, wenn das Werkzeug benutzt wird. Beim Kantenschleifen und ‑schneiden muss die offene Seite der Schutzvorrichtung immer vom Bediener weg zeigen.31 DEUTSCH Die Maschine muss immer in einer gegenlaufenden Bewegung arbeiten. Ansonsten besteht die Gefahr, dass sie unkontrolliert aus dem Schnitt gedrücktwird. Beim Schneiden von Profilen und Vierkantstücken sollte am besten mit dem kleinsten Querschnitt begonnenwerden. Grobschleifen Verwenden Sie zum Grobschleifen niemalsTrennscheiben. Verwenden Sie immer die Schutzvorrichtung vom TypB. Beim Grobschleifen werden die besten Ergebnisse erzielt, wenn die Maschine auf einen Winkel von 30° bis 40° eingestellt ist. Bewegen Sie die Maschine mit mäßigem Druck hin und her. Auf diese Weise kann das Werkstück nicht zu heiß werden, es verfärbt sich nicht und es werden keine Nutengebildet. Schneiden von Stein Die Maschine darf nur zum Trockenschneiden verwendetwerden. Zum Schneiden von Stein sollte am besten eine Diamantschleifscheibe verwendet werden. Betreiben Sie das Gerät nur mit einer zusätzlichenStaubschutzmaske. Arbeitshinweise Vorsicht beim Schneiden von Schlitzen in tragendenWänden. Schlitze in tragenden Wänden unterliegen den länderspezifischen Vorschriften. Diese Regelungen sind unter allen Umständen einzuhalten. Wenden Sie sich vor Beginn der Arbeiten an den verantwortlichen Statiker, Architekten oder denBauleiter. WARTUNG Ihr DeWALT Elektrowerkzeug wurde für langfristigen Betrieb mit minimalem Wartungsaufwand konstruiert. Ein kontinuierlicher, zufriedenstellender Betrieb hängt von der geeigneten Pflege des Elektrowerkzeugs und seiner regelmäßiger Reinigungab.

WARNUNG: Um die Gefahr schwerer Verletzungen zu mindern, schalten Sie das Gerät aus und trennen Sie es vom Netz, bevor Sie Einstellungen vornehmen oder Anbaugeräte oder Zubehör anbringen oder entfernen. Überprüfen Sie, dass der Auslöseschalter in der AUS‑Stellung ist. Ein unbeabsichtigtes Starten kann zu Verletzungenführen. Schmierung Ihr Elektrogerät benötigt keine zusätzlicheSchmierung. Reinigung

WARNUNG: Blasen Sie mit Trockenluft immer dann Schmutz und Staub aus dem Hauptgehäuse, wenn sich Schmutz sichtbar in und um die Lüftungsschlitze ansammelt. Tragen Sie bei diesen Arbeiten zugelassenen Augenschutz und eine zugelasseneStaubmaske. HINWEIS: Das Kantenschleifen und ‑schneiden mit einer Scheibe vom Typ27muss auf flache Schnitte und Kerben begrenzt werden – d.h. weniger als 13mm in der Tiefe, wenn die Scheibe neu ist. Reduzieren Sie die Tiefe von Schnitten/Kerben entsprechend der Verringerung des Scheibenradius, wenn die Scheibe nach und nach verschleißt. Beachten Sie die Tabelle Anwendungen für Zubehör und Schutzvorrichtungen für weitere Informationen. Das Kantenschleifen/‑schneiden mit einer Scheibe vom Typ41erfordert die Verwendung einer Schutzvorrichtung vom TypA.

1. Lassen Sie das Werkzeug auf volle Drehzahl beschleunigen,

bevor es die Arbeitsflächeberührt.

2. Üben Sie minimalen Druck auf die Arbeitsfläche aus, damit

das Werkzeug mit hoher Geschwindigkeit arbeiten kann. Die Schleif‑/Schneidgeschwindigkeit ist am größten, wenn das Werkzeug mit hoher Geschwindigkeitarbeitet.

3. Stellen Sie sich so, dass die offene Unterseite der Scheibe

4. Wenn Sie einmal mit einem Schnitt begonnen haben

und eine Kerbe im Werkstück gebildet worden ist, ändern Sie nicht den Schnittwinkel. Die Änderung des Winkels bewirkt, dass sich die Scheibe verbiegt und zerbrechen kann. Kantenschleifscheiben sind nicht dazu geschaffen, Seitendrücken zu widerstehen, die durch Verbiegen entstehenkönnen.

5. Heben Sie das Gerät von der Oberfläche ab, bevor Sie es

ausschalten. Lassen Sie das Gerät zum Stillstand kommen, bevor Sie esablegen. Metallbearbeitung Wenn Sie die Maschine zur Metallbearbeitung verwenden, vergewissern Sie sich, dass ein Fehlerstromschutzschalter (sog. RCD) zwischengeschaltet ist, um Restrisiken wegen Metallstaubs zuvermeiden. Wenn die Stromzufuhr durch den Fehlerstromschutzschalter abgeschaltet wird, bringen Sie die Maschine zu einer autorisierten DeWALT‑Kundendienstwerkstatt.

WARNUNG: Unter extremen Bedingungen kann sich bei Metallarbeiten leitfähiger Staub im Maschinengehäuse ansammeln. Dadurch kann sich die Schutzisolierung in der Maschine verschlechtern, mit der potenziellen Gefahr eines elektrischenSchlages. Um das Ansammeln von Metallstaub im Innern der Maschine zu vermeiden, empfehlen wir, die Lüftungsschlitze täglich zu reinigen. Siehe unterWartung. Sägen von Metall Bei Trennschleifarbeiten mit gebundenen Schleifmitteln immer eine Schutzvorrichtung vom TypAverwenden. Beim Schneiden mit mäßigem Vorschub arbeiten, der an das zu schneidende Material angepasst ist. Üben Sie keinen Druck auf die Trennscheibe aus und kippen oder schwingen Sie die Maschinenicht. Reduzieren Sie nicht die Geschwindigkeit von auslaufenden Trennscheiben, indem Sie seitlichen Druckaufwenden.32 DEUTSCH

WARNUNG: Verwenden Sie niemals Lösungsmittel oder andere scharfe Chemikalien für die Reinigung der nicht‑metallischen Teile des Gerätes. Diese Chemikalien können das in diesen Teilen verwendete Material aufweichen. Verwenden Sie ein nur mit Wasser und einer milden Seife befeuchtetes Tuch. Achten Sie darauf, dass niemals Flüssigkeiten in das Gerät eindringen. Tauchen Sie niemals irgendein Teil des Gerätes in eineFlüssigkeit. Optionales Zubehör

WARNUNG: Da Zubehör, das nicht von DeWALT angeboten wird, nicht mit diesem Produkt geprüft worden ist, kann die Verwendung von solchem Zubehör an diesem Gerät gefährlich sein. Um das Verletzungsrisiko zu mindern, sollte mit diesem Produkt nur von DeWALT empfohlenes Zubehör verwendetwerden.

WARNUNG: Es darf grundsätzlich nur Zubehör verwendet werden, das den auf dem Warnschild enthaltenen Drehzahlangaben entspricht. Scheiben und anderes Zubehör, das mit mehr als der jeweiligen Nenndrehzahl läuft, kann bersten und Verletzungen verursachen. Zubehör mit Gewinde muss über eine M14‑Nabe verfügen. Jegliches Zubehör ohne Gewinde muss über ein Aufnahmeloch von 22mm verfügen. Ist das nicht der Fall, ist es eventuell für eine Kreissäge vorgesehen. Verwenden Sie nur das Zubehör, das in der Tabelle Anwendungen für Zubehör und Schutzvorrichtungen in diesem Handbuch angegeben ist. Zubehör‑Nennwerte müssen immer höher sein als die Werkzeugdrehzahl auf dem Typenschild des Werkzeugs.

WARNUNG: Behandeln und lagern Sie alle Schleifscheiben mit großer Sorgfalt, um Schäden durch Wärmeschock, Hitze, mechanische Beschädigungen usw. zu verhindern. Bewahren Sie sie in einem trockenen geschützten Bereich auf, der frei von hoher Luftfeuchtigkeit, Temperaturen unter dem Gefrierpunkt und extremen Temperaturschwankungenist.

WARNUNG: Verwenden Sie keine gebundene Schleifscheibe, deren in der Mitte der Scheibe angegebenes Verfallsdatum (EXP) überschritten ist (falls vorhanden). Schleifscheiben mit abgelaufenem Verfallsdatum können leichter brechen und schwere Verletzungen verursachen. Lagern Sie gebundene Schleifscheiben an einem trockenen Ort ohne extreme Temperatur‑ oder Feuchtigkeitsschwankungen. Vernichten Sie abgelaufene oder beschädigte Schleifscheiben, damit sie nicht verwendet werdenkönnen. Fragen Sie Ihren Händler nach weiteren Informationen zu geeignetemZubehör. Dieses Werkzeug eignet sich für Schleif- oder Trennscheiben mit einem Durchmesser von 125mm und einer Dicke von 6mm. Es ist wichtig, die richtigen Schutzvorrichtungen, Polierteller und Flansche für die Schleifmaschine zu verwenden. Informationen zur Auswahl des richtigen Zubehörs finden Sie in der Tabelle Anwendungen für Zubehör undSchutzvorrichtungen. Umweltschutz Separate Sammlung. Produkte und Batterien, die mit diesem Symbol gekennzeichnet sind, dürfen nicht im normalen Hausmüll entsorgt werden. Produkte und Batterien enthalten Materialien, die zurückgewonnen oder recycelt werden können, um den Bedarf an Rohstoffen zu reduzieren. Bitte recyceln Sie elektrische Produkte und Batterien gemäß den lokalen Bestimmungen. Weitere Informationen erhalten Sie unter www.2helpU.com. LED‑Hinweise Der Abschnitt enthält eine Liste möglicher LED-Blinkmuster, deren Ursachen und Vorschläge zu Problemlösungen. Einige Korrekturmaßnahmen können vom Benutzer oder Wartungspersonal vorgenommen werden, andere können die Unterstützung eines qualifizierten DeWALTTECHNIKERS oder Ihres Händlerserfordern. Nullspannungsschutz Problem Lösung Der Schalter befindet sich in der Ein‑Position und die Stromzufuhr wurde eingeschaltet. Das Gerät bleibt aus. Schalten Sie das Gerät am Schalter aus und wieder ein. Kickback Brake Problem Lösung Das Werkzeug hat eine Quetschung erkannt und die Rückschlagbremse (Kickback Brake) wurde aktiviert. Auf Beschädigung durch die Quetschung prüfen und ggf. austauschen. Werkstück und Werkzeugposition nach Bedarf anpassen und für den Neustart Schalter aus‑ und wieder einschalten. Wärmeschutz Problem Lösung Das Gerät hat sich abgeschaltet, um dauerhafte Schäden durch Überhitzung zu vermeiden. Achten Sie darauf, dass die Einlass‑ und Auslassöffnungen während des Gebrauchs nicht durch den Benutzer, Körperteile, Kleidungsstücke oder Schmutz blockiert werden. Verringern Sie die Frequenz der Federung, um das Werkzeug ein/auszuschalten, und schalten Sie es am Schalter aus und wieder ein, um es neu zu starten, und/ oder trennen Sie das Gerät kurz von der Steckdose und stecken es wieder ein.33 DEUTSCH Schutz vor Blockierung/ Überlastung Problem Lösung Das Gerät ist war für einen längeren Zeitraum blockiert und hat sich abgeschaltet. Entfernen Sie die Last vom Werkzeug und schalten Sie es am Schalter aus und wieder ein. Problem mit der Stromleitung Problem Lösung Das Gerät ist mit einer unzureichenden Stromquelle verbunden, zum Beispiel mit einem Generator, der zu wenig Leistung bringt. Dadurch kann das Werkzeug beschädigt werden. Probieren Sie eine andere Stromquelle aus, verwenden Sie ein kürzeres Verlängerungskabel oder verbinden Sie weniger Geräte gleichzeitig mit der Stromquelle. Schutzvorrichtungstypen Typ B (Flach, Schleifen) Typ A (Geschlossener Ausschnitt)

Schutzvorrichtungen des Typs A (Typ 41) sind zur Verwendung mit Trennschleifscheiben des Typs 41(1A) und für Schleifscheiben des Typs 42(27A), die über eine Kennzeichnung „nur zum Trennschleifen“ verfügen, bestimmt. Für das Schleifen mit anderen Scheiben als Typ27 und Typ29 sind andere Schutzvorrichtungen erforderlich. Verwenden Sie immer die kleinstmögliche Schutzvorrichtung, die das Zubehör nicht berührt. HINWEIS: Die Schutzvorrichtungen für Scheiben des Typs A (Trennschleifen) und Scheiben des Typs B (Schleifen) wurden früher als Schutzvorrichtungen für Schleifscheiben des Typs1/41 und des Typs27 bezeichnet.34 DEUTSCH Zusätzliche Informationen für Schutzvorrichtungen und Zubehör Bei der Verwendung von segmentierten Diamantscheiben dürfen nur Diamantscheiben mit einem peripheren Spaltmaß größer als 10mm und einem negativen Spanwinkel verwendet werden. ≤10 mm

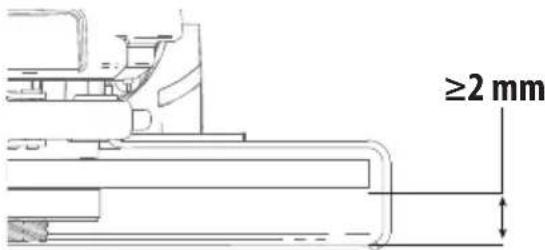

Segmentierten Diamantscheiben mit einem peripheren Spaltmaß größer als 10mm und/oder einem positivenSpanwinkel. Bei allen Zubehörteilen zum Schleifen, Schmirgeln und Drahtbürsten muss sich der unterste Teil des Zubehörs innerhalb des Gehäuses der Schutzvorrichtung befinden, wobei der Abstand zur Unterkante der Schutzvorrichtung mindestens 2mm betragenmuss. ≥2 mm35 DEUTSCH Anwendungen für Zubehör und Schutzvorrichtungen Anwendung Zubehörtyp Zubehör Schutzvorrichtung Montagedarstellung Flächenschleifen Scheibe vom Typ 27 Typ B (Schleifen) Trennschleifen Scheibe vom Typ 41 (1A) (Metall) Typ A (Geschlossener Ausschnitt) Scheibe vom Typ 42 (27A) (Metall) Typ A (Geschlossener Ausschnitt) Scheibe vom Typ 41 (1A) (Mauerwerk/Beton) Typ A (Geschlossener Ausschnitt) Diamant‑Trennscheibe (Mauerwerk/Beton) Typ A (Geschlossener Ausschnitt)

Für eine akzeptable Diamantscheibengeometrie siehe die Tabelle Zusätzliche Informationen für Schutzvorrichtungen und Zubehör

Schleifscheiben andere Materialien als Metall oder Mauerwerk/Beton Typ A (Geschlossener Ausschnitt) Mehrzweck (kombiniertes Trennschleifen und Schleifen) Mehrzweck‑Schleifscheibe Typ A (Geschlossener Ausschnitt) Drahtbürsten Drahtbürstscheiben Typ A oder Typ B (Geschlossener Ausschnitt oder Schleifen) Topfdrahtbürsten Schutzvorrichtung nicht erforderlich36 DEUTSCH Richtlinien für Schutzvorrichtungen und Zubehör für DWE4347, DWE4357, DWE4369 Nicht zugelassene Räder für

DWE4347, DWE4357, DWE4369

Typ 11/ T11 Radnabenschlüssel Radnabenschlüssel sind gegen zusätzliche Kosten bei Ihrem lokalen DeWALT‑Händler oder autorisierten DeWALT‑Servicecentererhältlich.

GEFAHR: Nicht zum Sägen oder Schnitzen von Holz verwenden. Keine gezahnten Sägeblätter verwenden. Dies kann zu schweren Verletzungen führen. Anwendung Zubehörtyp Zubehör Schutzvorrichtung Montagedarstellung Schleifen Lamellenschleifscheiben (Typ 27 / Typ 29) Typ B (Schleifen) Flexible Schleifmittel (z. B. Schleifpapier) (unterstützt durch einen flexiblen Polierteller) Schutzvorrichtung nicht erforderlich

Kierteinen lukitusmutteri
