BRUKSANVISNING RM 2 RT STIHL

Innehållsförteckning

1Forord. 79
2 Information bruksanvisingen 80
3 Oversikt. 80
4 Sakerhetsanvisiningar. 81
5Gora grasklippareclarattanvandas. 86
6 Fylla pa motorolja. 86
7 Tanka grasklippare 86
8 Stalla in grasklippare for anvandaren..... 86
9 Starta och stang av motorn. 87
10 Kontrollera grasklippare 87
11 Arbeta med grasklipparen. 88
12 After arbetet. 89
13 Transport. 89
14 Forvaring. 89
15 Rengoring. 90
16 Underhäll. 90
17 Reparera. 91
18 Felavhjalpning. 91
19 Tekniska data. 92
20 Reservdilar och tillbehör. 92
21 Kassering 93
22 EU-forsakran om overensstammelse...93
23 UKCA-konformitetsdeklaration. 93

1 Förord

Hej!

Tack for att du valt en produit fran STIHL. Vi utvecklar och tillverkarprodukter av mycket hog kvalitet som uppyller vara kunders behov. Därfor

svenska 2 Information bruksanvisingen

är varaprodukter mycket sakra även nar de belastas mycket.

STIHL ger även en forstklassig service. Hos våra Återförsäljare fãr du kompetent rãdgivning och instruktioner samt tekiska rãd.

STIHL strävar after att arbeta på ett satt som är söhlbart och ansvarsfullt mot naturen som möjligt. Denna brupsanvisning är till for att hjälpa dig att använda din STIHL produit på ett sakert och miljövänligt sätt over läng tid.

Vi uppskattar ditt fortroende for oss och onskar dig lycka till med din STIHL-product.

S_ ACD = 12 · AC · PD = 12 × CD × PD = CD.

Dr Nikolas Stihl

VIKTIGT! LAs BRUKSANVISNINGEN INNAN DU ANVANDER PRODUKTEOCH SPARA DEN.

2 Information bruksanvis- ningen

2.1 Gällande dokument

Denna bruksanvising ar en original bruksanvising fran tillverkaren enligt EG-riklinjen 2006/42/EC.

De lokala sakerhetsforeskrifterna galler.

Läs, Första och Förvara följande dokument, forutomBruksanvisningen:

Bruksanvisning motor KOHLER HD675

2.2 Varningar i texten

FARA

Varnar for faror som leder till allvarlga skador.
eller dddfall.

Med atgarderna kan man forhindra allvarliga skador eller dodsfall.

WARNING

Varnar for faror som kan leda till allvariga skador aller dödsfall.

Med atgärderna kan man forhindra allvarliga skador eller dödsfall.

OBS!

Varnar for faror som kan leda till materialskador.
Med atgarderna kan man forhindra materialskador.

2.3 Symboler i texten

Denna symbol hänvisar tillettkapitel i denna bruksanvising.

3 Oversikt

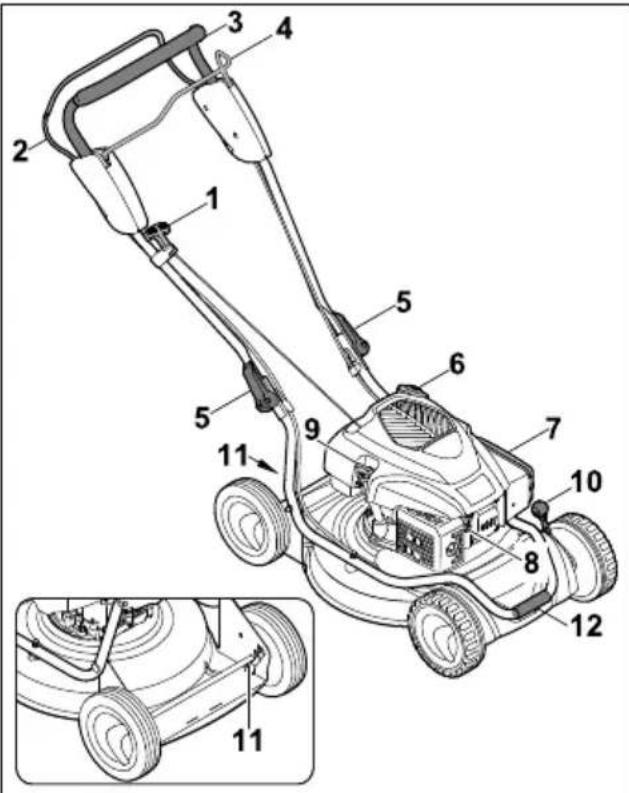

3.1 Gräsklippare

1 Startgrepp

Startgreppet anvands for att starta motorn.

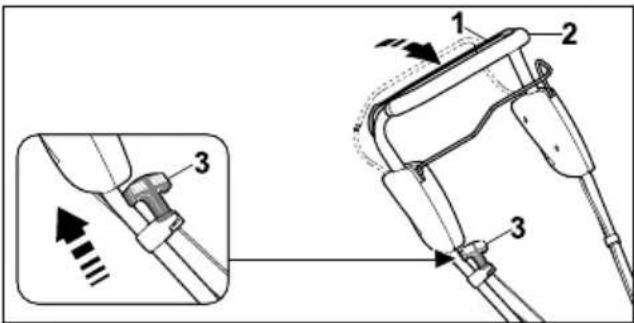

2 Inkopplingsbygel for klippning

Inkopplingsbygeln for klippning anvands for att starta och stanga av motorn.

3 Styrhandtag

Styrhandtaget anvands for att halla, stya och transportera grasklipparen.

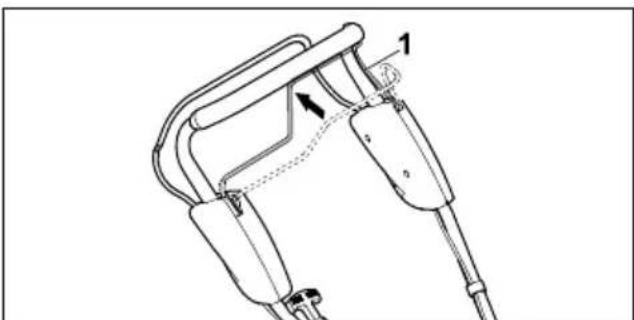

4 Inkopplingsbygel for drivning

Inkopplingsbygeln for drivning anvands for att starta och stanga av motorn.

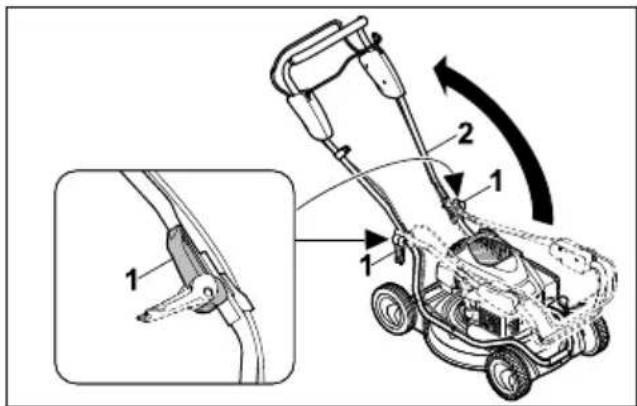

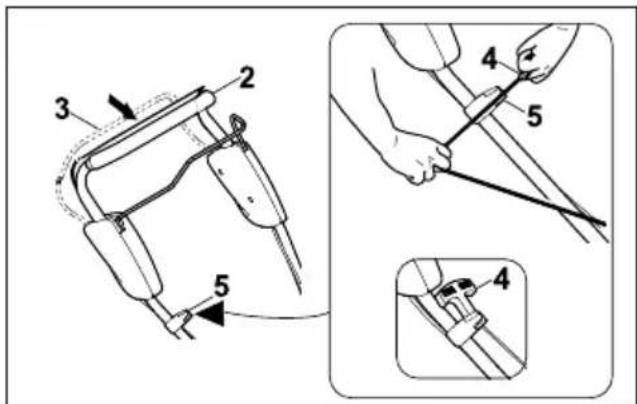

5 Snabblässpakar

Snablässpakarna klämmer fast styrhandtaget på gräsklipparen.

4 Sakerhetsanvisiningar svenska

6 Bransletanklock

8 Tändstiftskontakt och tändstift

Tändstiftskontakten ansluter tändledningen till tändstiftet.

Tändstiftet antänder brännle-luftblandningen i motorn.

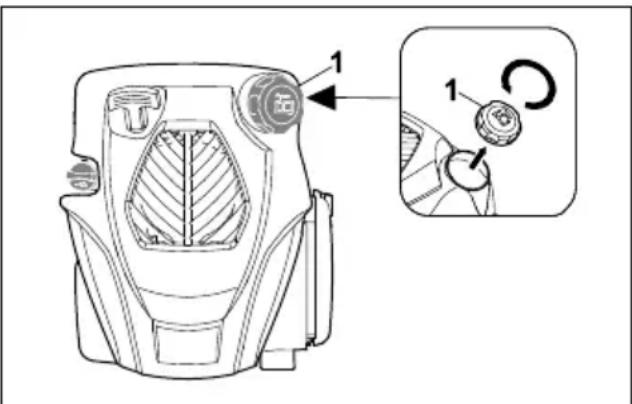

9 Motoroljelock

Motoroljelocket stänger öppningen För pafyll- ning av motorolja.

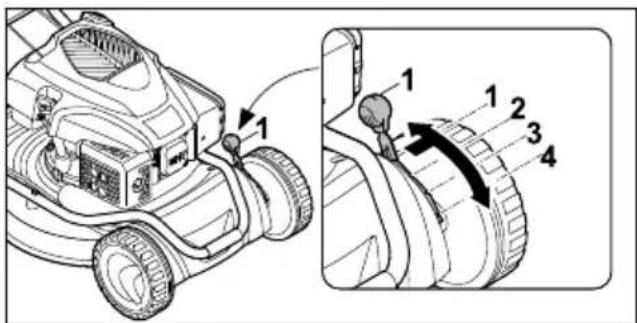

10 Klipphöjdinställning fram

Klipphofinstallen anvands for installng av klipphofden.

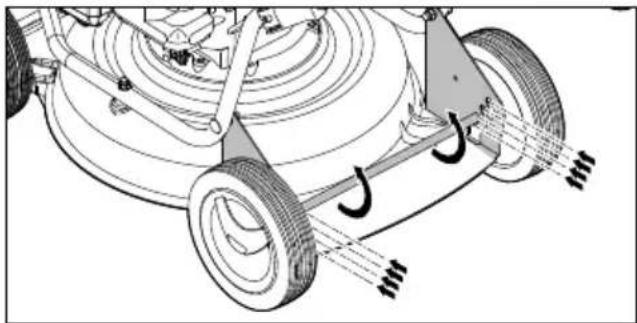

11 Klipphöjdinställning bak

Klipphofinstallen anvands for installng av klipphofden.

12 Transportgrepp

Transporthandtaget anvands for att transportera grasklipparen.

3.2 Symboler

Symbolerna kan finnas på gräsklipparen och betyder följande:

LwA

Garanterad ljudniva enigt riktlinjen 2000/14/EC i dB(A) for att kunna jammora produkternas buller.

Denna symbol betecknar bransletankloket.

Denna symbol betecknar motoroljelocket.

Starta motorn.

Stang av motorn.

Koppla in drivningen.

Varningssymbolerna på gräsklipparen betyder följande:

Beakta sakerhetsanvisningarna och deras atgärder.

Lås, Första och Förvara bruksanvisinngen.

Beakta sakerhetsanvisingarna for foremal som slungas ivag och deras atgarden.

Ta inte pa den roterande kniven.

Dra bort tändstiftskontakten under transport, forvaring, underhall erler reparation.

Häll sakerhetsavstandet.

4.2 Användning,enligt foreskrif- terna

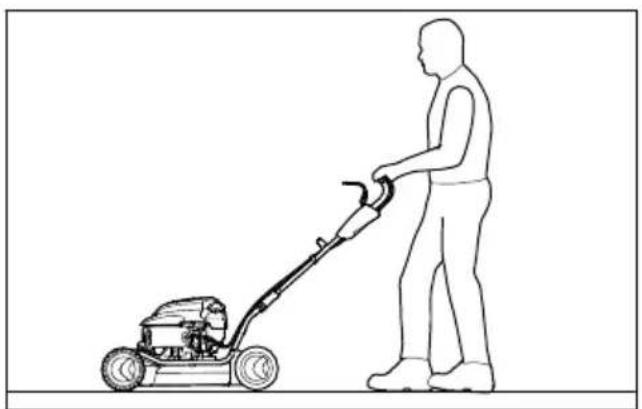

Gräsklipparen STIHL RM 2.0 RT ar avsedd for att bioklippa torr grat.

WARNING

• Om gräsklipparen inte används enligt foreskrifterna kan detta orsaka allvarlga personskador eller dödsfall och sakskador.

• Använd gräsklipparen,enligt beskrivningen ienna bruksanvisning ochimotornsbruksanvisning.

4.3 Krav på användaren

WARNING

• Användareutan introduktionkaninte kannaigen och bedöma riskerna med gräsklipparen. Detta kan orsaka allvarliga personskador ellerdödsfall.

Läs, Första och forvara bruksanvis- ningen.

• Om gräsklipparen lämnas ut till en annan person: skicka med gräsklipparens och motornsBruksanvisning.

Se till att användaren uppyller foljande krav:

• Anvandaren ar utvilad.

• Användaren har inte nedsatt fysisk, sensorisk eller mental formåga att använda gräsklipparen. Om användaren har nedsatt fysisk, sensorisk eller mental formåga fär användaren endast använda den under uppsikt eller after instruk tioner av en ansvarig person.

• Användaren kan kännaigen och bedöma riskerna med grasklipparen.
• Användaren ar medveten om att vederbörande ar ansvarig for olyckor och skador.
• Användaren ar myndig aller utbildas i ett yrke under uppsikt enigt nationella regler.
• Användaren har fätt instruktioner av en STIHL servande fackhandel eller en sakkunnig person innan vederbörande använder gräsklipparen for Första gangen.

• Användaren ar inte paverkad av alko-hol, medicin aller droger.

• Om nagot ar oklart: kontakta en STIHL servande fackhandel.

4.4 Klädsel och utrustning

WARNING

Under arbetet kan foremål kastas upp med hög hastighet. Användaren kan skadas.
Använd langbyxor av kraftigt material.
Det uppst buller under arbetet. Buller kan skada horseln.
Använd hörsselydd.
Under arbetet kan damm virvla upp. Damm som andas in kan skada halsan och orsaka allergiska reaktioner.
- Om damm virvlas upp: använd en dammskyddsmask.
- Olamplig klädsel kan fastna i tra, grenar och gräsklipparen. Användare utan lamplig klädsel kan skadas svårt.
Använd atsittande klädsel.
Ta av schalar och smycken.
Under rengöring, underhäll och transport kan användaren komma i kontakt med kniven. Användaren kan skadas.
Använd arbetshandskar av kraftigt material.
Använd stadiga, stängda skor med räflad sula.
- Om anecdaren har olåmpliga skor finns en halkrisk. Användaren kan skadas.
När kniven slipas kan particulkar slungas ivag.
Användaren kan skadas.
Använd Åtsittande skyddsglasogon. Lämp Liga skyddsglasogon har kontrollerats enlicht

normen EN 166 aller nationella foreskrifter, och finns att få med motsvarande markning i handeln.

Använd arbetshandskar av kraftigt material.

4.5 Arbetsområde och omgivning

WARNING

• Obehöriga personer, barn och djur kan inte kännna ingen och bedöma riskerna med gräsklipparen och foremål som slungas ivåg. Detta kan orsaka allvarliga persorskador och sakskador.

Häll obehöriga personer, barn och djur borta frän arbetsområdet.

Hallettavstandtillforemål.
Lämna inte gräsklipparen utan tillsyn.
- Se till att barn forhindras att leka med gräsklipparen.

När motorn gårkommen det ut avgaser ur ljuddämparen. Varma avgaser kan antanda lattantändliga material och utlösa en brand.

Häll bort avgasstralen fran eldfarliga material.

4.6 Saker användning

4.6.1 Gräsklippare

Gräsklipparen ar i sakert bruksskick nar foljande villkor uppylls:

• Gräsklipparen ar oskadad.
• Detkommeninteutbensinurgrasklipparen.
• Bransletankens lock ar stängt.
  Detkommeninteutmotoroljurgrasklipparen.
  Motoroljelocket ar stangt.
• Gräsklipparen ar ren.
• Manöverreglagen fungerar och ar oförändrade.
• Kniven har monterats ratt.
• STIHL originaltillbehör har monterats påenna gräsklippare.
• Tillbehöret har monterats rätt.
• Fjaderbelastade mekanismer ar oskadade och fungerar.
• Motorn stannar'när inkopplingsbygeln for klippning släpps.

WARNING

• Om maskinen inte ar i sakert brukssckfunggerar komponenterna inte langre pa ratt satt, sakerhetsanordningarna ar ur Funktion och bransle rinner ut. Detta kan orsaka allvariga personskador eller dodsfall.
  Arbeta med en oskadad grasklippare.

• Om detkommen ut bensin ur grasklipparen: anvand inte grasklipparen och kontakta en STIHL servande fackhandel.
  Stang bransletankens lock.

• Om detkommen ut motorolja ur grasklipparen: anvand inte grasklipparen och kontakta en STIHL servande fackhandel.
  Stang motoroljelocket.
• Om gräsklipparen ar smutsig: rengör grašklipparen.
• Manipulera inte gräsklipparen och dess sakerhetssystem.
  Manipulering av grasklipparen, som forandrar effekten aller forbranningsmotorns varvital, ar absolut forbjuden.
• Om manöverreglagen inte fungerar: använd inte gräsklipparen.
  Fjaderbelastade mekanismer kan avge lagrad energia.
• Montera STIHL originaltillbehör påenna gräsklippare.
  Montera kniven enligt beskrivningen ienna bruksanvisning.
  Montera tillbehoret enligt beskrivningen ienna bruksanvisning aller i tillbehoretsbruksanvisning.
• Stickinte in foremåligräsklipparens öpp- ningar.
  Byt ut utslitna ell skadade informationsskyltar.
• Om nagot ar oklart: kontakta en STIHL servande fackhandel.

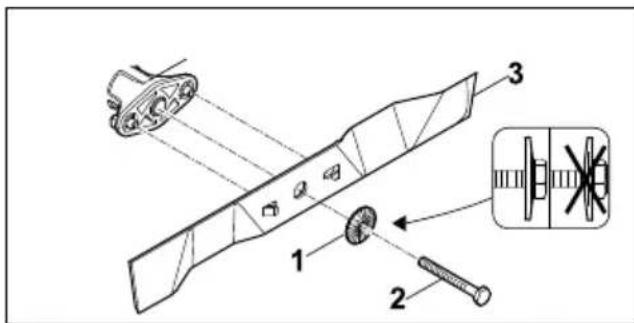

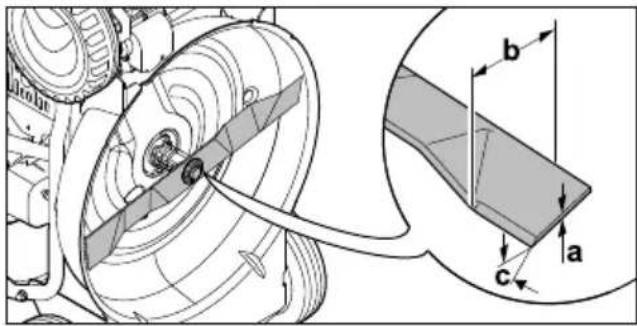

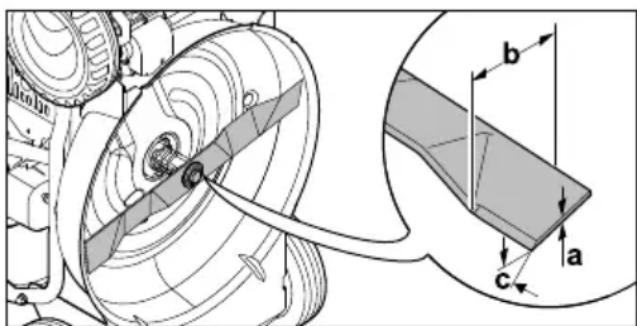

4.6.2 Kniv

Kniven ar i sakert bruksskick nar foljande villkor uppfylls:

• Kniven och komponenterna ar oskadade.
• Kniven ar inte deformerad.
• Kniven har monterats ratt.
• Kniven har slipats ratt.
• Kniven ar gradfri.
• Kniven har balanserats ratt.
• Knivens minsta bredd har inte underskridits, 19.2.
• Slipvinkel ar ratt, 9.2.

WARNING

• Om kniven inte ar i sakert brukssckick kan delar lossna och slungas ivag. Detta kan orsaka allvarlga personskador.
  Arbeta med en oskadad kniv och oskadade komponenter.
  Montera kniven ratt.
  Slipa kniven ratt.
• Om den minsta tjockleken aller den minsta bredden har underskridits: byt ut kniven.

Lat en STIHL servande fackhandel balansera kniven.
- Om nagot ar oklart: kontakta en STIHL servande fackhandel.

4.7 Bransle och tankning

WARNING

Bensin ar branslet som anvands forenna grasklippare. Bensin ar lattantändigt. Om bensinkommen ikontakt med oppen eld eller varma foremal kan bensin utlosa en brand eller explosion.Detta kan orsaka allvariga personskador erler dodsfall och sakskador.

Skydda bensin mot varme och eld.
Spill inte ut bensin.
- Om bensin har spillts ut: torka bort bensin med en trasa och forsok forst starta motorn nar alla grasklipparens delar ar torra.
Rokning forbjuden.
Tankainte i narheten av oppen eld.
Stang av motorn och lát den svalna fore tankning.
- Om tanken mäste tommas: gör detta utomhus.
- Starta motorn minst 3m fran tankningsplatten.
Forvara aldrig grasklipparen inomhus med bensin i tanken.

Bensinånga som andas in kan orsaka förgift- ning.

Andasinte in bensinanga.
- Tanka på en väll ventilerad plats.

Under arbetets gäng blir gräsklipparen varm. Bensin utvidgas och kan orsaka ett övertryck i bränsetanken. Bensin kan spruta ut nar bränsetankloket öppnas. Bensin som sprutar ut kan antändas. Användaren kan skadas allvarligt.

Lät Först gräsklipparen svalna och öppna sedan bransletankloket.

• Kläder somkommenikontaktmedbensinkanvaralettantändliga.Detta kanorsakaallvarligapersonskadorllerddsfallochsakskador.

• Om kläderkommen i kontakt med bensin: byt kläder.

Bensin kan skada miljon.

Spill inte ut bransle.
Sluthantera bensin enligt foreskrift och miljovänligt.

Bensin somkommen i kontakt med hud ell er ogon kan orsaka irritation.

• Undvik kontakt med bensin.

• Om denkommen i kontakt med huden: tvatta hudområdet omedelbart med rikliga mängder vatten och tval.

• Om denkommen i kontakt med ogonen: spola ogonen med rikligt med vatten i minst 15 minutes och uppsok likare.

• Gräsklipparens tändsystem alstrar gnistor. Gnistor kan komma ut och orsaka brand och explosion i en miljö med lättantändiga eller explosiva material. Detta kan orsaka allvarliga personskador erler dödsfall och sakskador.
  Använd tändstift enligt beskrivningen motorns braupsanvising.

• Skruva fast och dra at tandstiftet.
  Fast tandstiftskontakten hert.
• Om gräsklipparen tankas med bensin som ar olamplig for motorn kan gräsklipparen skadas.
  Använd färsk, blyfri bensin av kant marke.
• Beakta uppgifterna i motorns bruksanvising.

4.8 Arbeta

WARNING

• Om användaren inte startar motorn rätt kan användaren Förlora kontrollen over gräsklipparen. Användaren kan skadas allvarligt.
• Starta motorn enligt beskrivningen ienna bruksanvisning.
• Användaren kan inte langre arbeta koncentrerat i vissa situationer. Användaren kan snubbla, ramla och skadas allvarligt.
  Arbeta lugnt och med eftertanke.
• Klipp endast vid god sikt. Använd inte med gräsklipparen om ljuset och synforhällandena ar däliga.
  Bara en personfar anvanda grasklipparen.
  Seuppforhinder.
  Valt inte grasklipparen.
  Se alltid till att du star stadigt pa marken och haller balansen nar du arbetar.
  Om du kanner att du blir trott: ta en paus.
• Om du klipper i en sluttning: klipp på tvåren mot sluttningen.
• Klippinte i sluttningar med en stigning pa over 25^ (46,6%) .
• Var särskilt uppmärksam nar gräsklipparen används i narheten av sluttningar, stip, diken, deponier och vallar.
• Planera arbetstiden sa att du undviker hög belastning under en langre tidssperiod.

• Maskinen alstrar giftiga avgaser nar motorn gär. Avgaser som andas in kan orsaka förgütning.
  Andas inte in avgaserna.
  Använd gräsklipparen på en väl ventilerad plats.

• Vid illamaeende, huvudvark, synstörningar, hörselfel aller svindel: avsluta arbetet och uppsok en lakare.

• Om användaren använder hörskyydd och motorn gär kan användaren ev. hörä och upskatta ljudSAMRE.
  Arbeta lugnt och med eftertanke.

• Gräsklipparen är utrustad med en motorstoppanordning.

Motorn och kniven stannar inom 3 sekunden nar inkopplingsbygeln for klippning släpps.

• Användaren kan skära sig på den roterande kniven. Användaren kan skadas allvarligt.

-Ta inte pà den roterande kniven.
- Om kniven blockeras av ett forema: stang av motorn. Forst direfter far foremalet tas bort.

• Om du arbetarutan drivning kan drivningen kopplas in av misstag och grasklipparen kor igang.Detta kan orsaka allvariga personskador och sakskador.

Aktivera inkopplingsbygeln for drivning endast nar drivningencka koplas in.

• Om gräsklipparen Förändras eller beter sig ovenligt under arbetet kan gräsklipparen vara i osakert bruksskick. Detta kan orsaka allvarliga personskador och sakskador.

Avsluta arbetet och kontakta en STIHL servande fackhandel.

Under arbetet kan vibration pga grasklipparen uppsta.

Anvand arbetshandskar.
Lagg in arabetspauser.
- Om du känner av cirkulationsrubbningar: kontakta en lakare.

• Kontrollera ytan som ska klippas och se upp for hinder. Om kniven traffar ett främnde foremål under arbetet kan det ell er delar av det slungas ivag med hog hastighet. Detta kan orsaka personskador och sakskador.

Ta bort främnde foremål, t.ex. stenar, pinnar, staltråd, leksaker erer annat fran arbetsområdet. Markera dolda foremål som inte kan tas bort.

När du släpper inkopplingsbygeln für klippning fortssätter kniven rotera en kort tid. Detta kan orsaka allvarliga personskador.

Vanta tills kniven har slutat rotera.

4 Sakerhetsanvisningar svenska

• Om den roterande kniventraffarett hart foremal kan det uppsta gnistor. Gnistor kan orsaka brand i en milj o med lattantandiga material. Detta kan orsaka allvariga personskador erler dodsfall och sakskador.
  Arbeta inte i en miljö med lattantändliga material.
• Om gräsklipparen ställs på en sluttande yta kan den rulla ivag oavsiktligt. Detta kan orsaka personskador och sakskador.
• Slapp gräsklippen endast nar den star på en plan yta och inte kan rulla ivag av sig själv.
• Om foremål fästes på styrhandtaget kan gräsklipparen välta pga den extra vikten. Detta kan orsaka personskador och sakskador.
  Fast inga foremål pa styrhandtaget.

FARA

• Om arbetet sker i narheten av spanningsforande kablar kan kniven komma i kontakt med de spanningsforande kablarna och skada dem. Detta kan orsaka allvarliga personskador aller dödsfall.
• Arbeta inte i narheten av spanningsforande kablar.
• Om arbete sker under ett Åskväder kan användaren träffas av ett blixtnedslag. Detta kan orsaka allvarliga personskador eller dödsfall.
  Vid askvader: arbita inte.
• Om användaren arbetar i regn finns en halk-risk. Detta kan orsaka allvarliga personskador erler dödsfall.
  Om det regnar: arbeta inte.

4.9 Transport

WARNING

Under transporten kan grasklipparen valta ell er flytta pa sig.Detta kan orsaka personskador och sakskador.

Stang av motorn.

Vanta tills kniven har slutat rotera.

Säkra gräsklipparen med spännband, remmar allerett nat pa en lamplig lastyta sa attden inte kan valta ellerr flytta pa sig.

• After att motorn har gatt kan lijuddamparen och motorn vara varm. Användaren kan bränna sig vid transporten.

Skjut grasklipparen.
- Gräsklipparen ar tung. Om användaren bär gräsklipparen själv kan vederbörande skadas.
Anvand arbetshandskar.
Bär gräsklipparen med två man.

4.10 Forvaring

WARNING

Barn kan inte känna ingen och bedöma riskerna med en gräsklippare. Barn kan skadas allvar-ligt.

Stang av motorn.
Forvara grasklipparen utom rackhall for barn.
Förvara gräsklipparen på en ren och torn plats.

• Om gräsklipparen Förvaras på en sluttende yta kan den rulla ivag av misstag. Detta kan orsaka personskador och sakskador.

Förvara gräsklipparen endast på plana ytor.

4.11 Rengöring, underhäll och reparation

WARNING

• Om motorn gär under rengöring, unterhalb ihrer reparation kan detta orsaka allvarliga persorskador och sakskador.

Stang av motorn.

Vanta tills kniven har slutat rotera.

• Om motorn gár under rengöring, underhäll erler reparation kan drivningen startas av misstag. Detta kan orsaka allvarliga persökador och sakskador.

Stang av motorn.

• After att motorn har gatt kan ljuddamparen och motorn vara varm. Detta kan orsaka brannskador.

Vanta, tills ljuddamparen och motorn har svalnat.

Ett kraftigt rengöringsmedel, rengöring med en vattensträle aller vassa foremål kan skada grasklipparen aller kniven. Om grasklipparen aller kniven inte rengörs på rätt satt fungerar komponenterna kanske inte langre och saker-

svenska 5 Gora grasklippare klar att anvandas

hetsanordningarna satts ur spel. Detta kan orsaka allvarliga personskador.

Rengör gräsklipparen och kniven enligt beskrivningen ienna bruksanvisning, 15.2.
- Om gräsklipparen eller kniven inte repareras aller underhälls på rätt satt fungerar komponenterna kanske inte langre och sakerhets-anordningarna sätts ur spel. Detta kan orsaka allvarliga personskador eller dödsfall.
Byt ut slitna ell er skadade delar.
- Om unterhalb ihrer reparation maste utforas på gräsklipparen: kontakta en STIHL servande fackhandel.
Utför unterhalb på kniven enigt beskrivningen ienna bruksanvisning.
Under rengöring, underhäll erler reparation av kniven kan användaren skära sig på de vassa eggarna. Användaren kan skadas.
Använd arbetshandskar av kraftigt material.
- Kniven kan bli varm under slipningen. Användaren kan bränna sig.
Vanta tills kniven har svalnat.
Använd arbetshandskar av kraftigt material.

5 Göra gräsklippare klar att användas

5.1 Göra gräsklippare klar att användas

Innan allt arbete paborjas maste foljande steg utforas:

Se till att foljande komponenter ar i sakert bruksskick:
- Gräsklippare, 14.6.1.
- Kniv, 4.6.2.
Rengora grasklippare, 5.2.
▶ Kontrollera kniv, 0.2.
Fylla pà motorolja, 16.1.
Fallaupp styrhandtag, 3.1.
Tanka grasklippare, 1.
Stalla in klipphojd, 1.2.
Kontrollera manoverreglage, 10.1.
- Om stegen inte kan utforas: använd inte gräsklipparen och kontakta en STIHL servande fackhandel.

Motoroljan smörjer och kyler motorn.

Motoroljans specification och pafyllningsmängden finns i motorns braupsanvisning.

OBS!

Ingen motorolja ar ifyld vid leveransen. Start- ning av motornutan ell er med for lite motoroljkan skada grasklipparen.
- Kontrollera motorns oljeniva innan varje startning och fyll pa motorolja vid behov.

Fyll på motorolja enligt beskrivningen i motornsBruksanvising.

7 Tanka gräsklippare

7.1 Tanka gräsklippare

OBS!

• Om gräsklipparen inte tankas med rätt brändsle kan gräsklipparen skadas.
  Beakta motorns bruksanvisning.

Stang av motorn.
Ställ gräsklipparen på en plan yta.
Rengör området kring brändsletankens lock med en fuktig trasa.

Vrid bransletankens lock (1) moturs, tills bransletankens lock kan tas bort.
Ta bort bransletankens lock.
Fyll pa bransle sa att det ar kvar minst 15 mm till kanten pa bransletanken.
- Placera bransletankens lock på bransletanken.
Vrid bransletankens lock medurs och dra at den for hand.

Bransletanken ar stangd.

8 Ställa in gräsklippare für användaren

8.1 Fälla upp styrhandtag

Stang av motorn.
Dra bort tandstiftskontakten.
Ställ gräsklipparen på en plan yta.

• Oppna snabblässpakarna (1) om de År stängda.
  Fäll upp styrhandtaget (2).
  Stang snabblasspakarna (1). Styrhandtaget (2) ar fast anslutet till grasklipparen.

Tryck inkopplingsbygeln for klippning (3) mot styrhandtaget (2) och hall den sa.
Dra startgreppet (4) langsamt i riktning mot linstymingen (5).
Fäst startgreppet (4) i linstymingen (5).
Slapp inkopplingsbygeln for klippning (3).
Fäst tändstiftskontaktenigen.

8.2 Fälla ned styrhandtag

Styrhandtaget kan fällas ned for platssparandetransport och forvaring.

Stang av motorn.
Dra bort tandstiftskontakten.
Ställ gräsklipparen pa en plan yta.
Tryck inkopplingsbygeln for klippning mot styrhandtaget och hallden sa.
- Lossa startgreppet ur linstyrningen och slapp tillbaka den langsamt mot motorn.
Slapp inkopplingsbygeln for klippning.
Häll fast styrhandtaget och lossa stjärngreppsmuttrarna.
Fäll ned styrhandtaget framåt.

9 Starta och stäng av motorn

9.1 Starta motor

Ställ gräsklipparen på en plan yta.

Tryck inkopplingsbygeln for klippning (1) mot styrhandtaget (2) med vänster hand och häll den så.
Dra ut startgreppet (3) langsamt med höger hand tills du kanner ett motstand.
Dra ut startgreppet (3) snabbt och lát det gà tillbaka tills motom gár.
- Om motorn inte startup: beakta motornsBruksanvisning.

9.2 Stanga av motor

Ställ gräsklipparen på en plan yta.
- Slapp inkopplingsbygeln for klippning. Motorn stannar.
Lämna arbetspositionen.

10 Kontrollera gräsklippare

10.1 Kontrollera manöverreglage

Inkopplingsbygel for klippning och inkopplingsbygel for drivning

Stang av motorn.
Dra inkopplingsbygeln for klippning och inkopplingsbygeln for drivning helt mot styrhandtaget och slapp den igen.
- Om inkopplingsbygeln for klippning aller inkopplingsbygeln for drivning ar trog aller inte fjadrar tillbaka till utgangslaget: anvand inte grasklippen och kontakta en STIHL servande fackhandel. Inkopplingsbygeln for klippning och inkoppingsbygeln for drivning ar defekt.

10.2 Kontrollera kniv

Stang av motorn.
Dra bort tändstiftskontakten.
Stalla upp grasklippare, 15.1.

Mat foljande:

Tjocklek a

-Breddb

Slipvinkel c

• Om den minsta tjockleken aller den minsta bredden har underskridis: Byta kniv, 19.2.
  Om slipvinkeln inte ar ratt: Slipa kniv, 9.2.
• Om nagot ar oklart: kontakta en STIHL servande fackhandel.

11 Arbeta med gräsklipparen

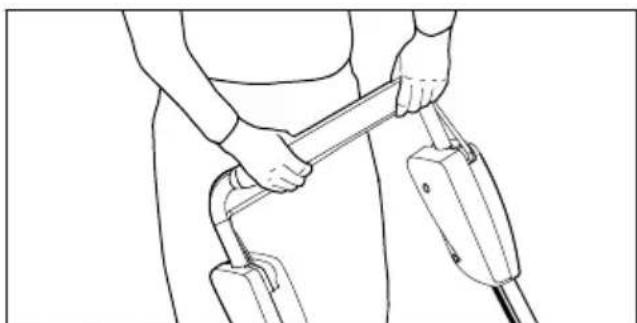

11.1 Hållafast och styra gräsklippare

• Hall fast styrhandtaget med bada händerna sa att tummarna nr runt styrhandtaget.

11.2 Stalla in klipphöjd

4 klipphöjder kan stallas in:

• 30 mm = position 1
• 50mm = position 2
• 70 mm = position 3
• 85 mm = position 4

Klipphöjden ställs in enskilt für bak och fram.
Inställningen av klipphöjden maste vara identiskBK ak och fram.

Stalla in klipphojd bak

Stang av motorn.
Knivenfarinte rotera.
Ställ gräsklipparen på en plan yta.

Trycknedbakaxeln.
Bakaxeln ar lossad och kan justeras.
Ställ bakaxeln till vänster och höger i önskat lage.

Stalla in klipphöjd fram

Stang av motorn.
Knivenfarinte rotera.
Ställ gräsklipparen på en plan yta.

Tryck spaken for klipphöjdinställningen (1) utat.
Stall spaken for klipphöjdinstallingen (1) i onskat lage och lat den snappa in.

11.3 Koppla till och frän drivning

11.3.1 Koppla in drivning

Ställ gräsklipparen pa en plan yta.
Starta motorn.

Dra inkopplingsbygeln for drivning (1) helt mot styrhandtaget och hall den sa att tummen när runt styrhandtaget.

Gräsklippen kör igang.

11.3.2 Koppla frán drivning

Slapp inkopplingsbygeln for drivning.
Vanta tills grasklipparen stannar.

12 After arbetetsvenska

11.4 Bioklippning

Vid bioklippning skärs det avklippta gräset sönder flera gänger tack vare att speiellt luftflöde i knivområdet och blases sedan tillbaka till grasmattebotten. Klippmaterialiet lämnas kvar på gräsytan, där det lätt formultnar och äterförs till kretslroppet som godning. En vacker och tat grasmatta fär du genom att bioklippa ofter, en tredjedel av grashöjden bör då klippas.

Förutsattninger for ett bra bioklippresuktat:

Hur ofta: pa varen (huvudsaklig vaxtperiod) minst 2 ganger per vecka, pa sommaren och pa hosten minst 1 gang per vecka.
- Klipp torrt gräs om det ar möjlicht.
- Använd väl slipade knivar.
- Välj en lög hastighet.
- Variera klippriktningen och se till att klippspa-ren overlappar.
- Klipp alltid mycket högt gräs i flera steg.

• Om arbete med inkopplad drivning sker: kör gräsklipparen kontrollerat framål.
• Om arbete med frankopplad drivning sker: skjut grasklipparen langsamt och kontrollerat framåt.

12 After arbetet

12.1 After arbetet

Stang av motorn.
- Om gräsklipparen ar vát: lát gräsklipparen torka.
Rengör gräsklipparen.

13 Transport

13.1 Transportera grasklippare

Stang av motorn.
Knivenfarinte rotera.
Dra bort tandstiftskontakten.

Skjuta grasklippare

• Skjut gräsklipparen langsamt och kontrollerat framåt.

Bära gräsklippare

Använd arbetshandskar av kraftigt material.

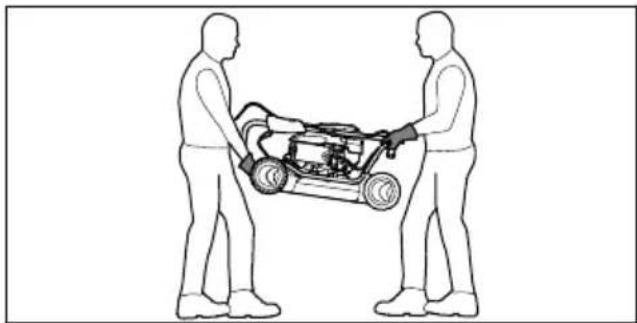

• Om gräsklipparen bärs med uppfällt styrhand-tag:

En person skahalla fast grasklipparen i kapan fram med bada händerna och en person skahalla fast i styrhandtaget med bada händerna.
Lyft och bär gräsklipparen med två man.

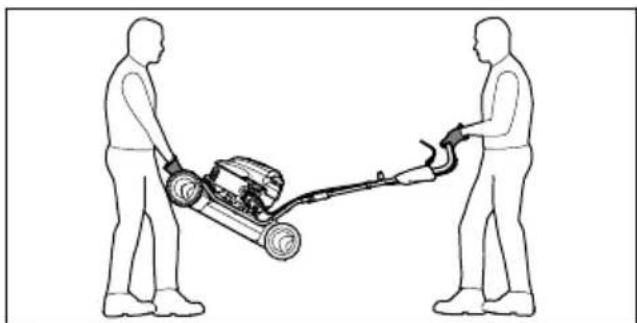

• Om gräsklipparen bärs med nedfällt styrhand-tag:
  Falla ned styrhandtag, 8.2.
  En person skahalla fast grasklipparen i kapan fram med bada händerna och en person skahalla fast i styrhandtaget med bada händerna.
  Lyft och bar grasklipparen med tvam.

Transportera grasklipparen i ett fordon

Säkra gräsklipparen upprättstaende sö att den inte välter eller kan flytta pa sig.

14 Förvaring

14.1 Forvara grasklippare

Stang av motorn och lat den svalna.
Dra bort tandstiftskontakten.
Forvara grasklipparen sa att foljande villkor uppfylls:

• Gräsklipparen ar utom räckhäll for barn.
• Gräsklipparen ar ren och torr.
• Gräsklipparen kan inte välta.
• Gräsklipparen kan inte rulla iväg.

Om gräsklipparen Förvaras i mer än 3 manader:

Kör bransletanken tom.
Låt en STIHL servande fackhandel rengörä bransletanken.
Byt motorolja enlistigt uppgifternai motorns braupsanvisning.
- Skruva loss tandstiftet.

WARNING

• Om startgreppet dras ut narrändstiftskontakten ar lossad kan det komma ut gnistor. Gnistor kan orsaka brand och explosion i en miljö med lattantänd Liga aller explosiva material. Detta kan orsaka allvariga personskador erler dödsfall och sakskador.

Häll bort tändstiftskontakten från tändstiftshälet.

Dra ut startgreppet flera ganger och lát det gà tillbaka.
- Skruva fast och dra at tändstiftet.

15 Rengöring

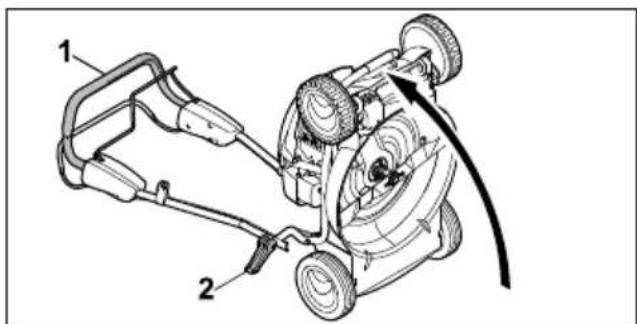

15.1 Stallauppgrasklippare

Kor bransletanken tom. Motorn stannar.
Stall grasklipparen pa en plan yta.
Stall in klipphjodnen pa lage 1, 1.2.
Dra bort tandstiftskontakten.

Häll fast styrhandtaget (1) och öppna snabb-lasspakarna (2).
Lagg undan styrhandtaget (1) bakat.
Tippa grasklipparen bakat.

15.2 Rengöra gräsklippare

Stang av motorn.
Lat grasklipparensvalna.
Dra bort tandstiftskontakten.
Rengör gräsklipparen med en fuktig trasa.
Rengör ventilationsöppningarna med en pensel.
Stall upp grasklipparen.
Rengör området rund knives och kniven med en träpinne, en mjuk borste eller en fuktig trasa.

16 Underhäll

16.1 Underhøllsintervaller

Underhállsintervallerna ar beroende av omgivningsforhällandena och arbetsforhällandena.

STIHL rekommenderar foljande underhalsintervaller:

Motor

• Genomfor underhäll av motorn enligt uppgif-terna i motorns bruksanvising.

Gräsklippare

Låt en STIHL servande fackhandel kontrollera gräsklipparen varje År.

16.2 Demontera och montera kniv

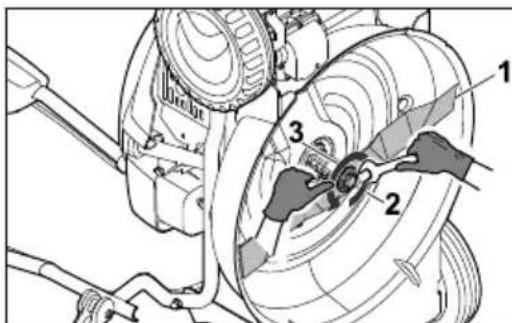

16.2.1 Demontera kniv

Stang av motorn.
Dra bort tandstiftskontakten.
Stall upp grasklipparen.

Häll fast kniven (1).
- Skruva loss skruven (2) och ta bort den till-sammans med brickan (3).
Ta bort kniven (1).
Sluthantera skruven (2) och brickan (3). Använd en ny skruv och bricka für montering av kniven (1).

16.2.2 Montera kniv

Stang av motorn.
Dra bort tandstiftskontakten.
Stall upp grasklipparen.

• Placera den nga brickan (1) på den nga skruven (2).
  For pa skruvsakring Loctite 243 pa gangorna pa skruven (2).

17 Reparera纵深a

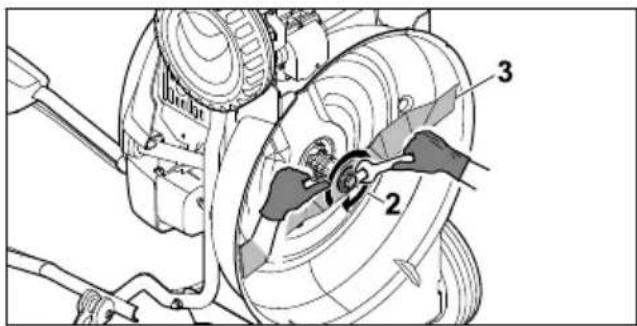

• Placera kniven (3) sa att upphojningarna pa anliggningsytan greppar i urtagen pa kniven (3).
• Skruva fast skruven (2) tillsammans med brickan (1).

Hall fast kniven (3).
Dra at skruven (2) med 65 Nm.

16.3 Slipa och balansera kniv

Det kravs mycket övning for att slipa och balansera kniven på rätt satt.

STIHL rekommenderar att kniven slipas och balanseras av en STIHL servande fackhandel.

WARNING

Knivens eggar ar vassa. Anvandaren kan skara sig.
Använd arbetshandskar av kraftigt material.

Stang av motorn.
Dra bort tandstiftskontakten.
Stall upp grasklipparen.
Demontera kniven.
Slipa kniven. Beakta samtidigt slipvinkel och kyl kniven, 19.2.

Kniven fär inte bli blä under slipningen.

Montera kniven.
- Om nagot ar oklart: kontakta en STIHL servande fackhandel.

17 Reparera

17.1 Reparera grasklippare

Användaren kan inte själv reparerera gräsklipparen aller kniven.

• Om gräsklipparen eller kniven ar skadad: använd inte gräsklipparen eller kniven och kontakta en STIHL servande fackhandel.
• Om informationsskyltarna ar olasliga eller skadade: lat en STIHL servande fackhandel bytaut informationsskyltarna.

18 Felavhjalpning

18.1 Åtgårdastörningar på gräsklipparen

Störning Orsak	Åtgård
Motorn gär inte att starta.	Inkopplingsbygeln für klippning ar inte aktiverad.	Starta motorn enligt beskrivningen ienna bruk-sanvisning.
Bränsetanke	n ar tom. ▶ Tanka gräsklipparen.
	Brönseledningen ar igensatt. ▶ Kontakta en STIHL servande fackhandel.
	Det finns dāligt, smutsigt eller gammalt brännle i tanken.	Använd alltid fārskt brännle (blyfri bensin) av kantt märke.
	Luftfiltret ar smutsigt. ▶ Kontakta en STIHL servande fackhandel.
	Tändstiftskontakten har dragits bort frän tändstiftet eller tändka-beln sitter dāligt på kontakten.	Fäst tändstiftskontakten.Kontrolera anslutningen mellan tändkabeln och kontakten.
	Tändstiftet ar sotigt, skadat ullere elektrodavstandet ar fel.	Rengör erer byt ut tändstiftet.Ställ in elektrodavstandet.
	Motständet på kniven ar for stort.	Ställ in en högre klipphöjd.Starta motorn i lågre gräs.
Svarstartad motor eller motorns effektfor svag.	Gräsklipparkåpan ar igensatt. Rengör gräsklipparen.
Klipphöjden arfor lågt inställldeller ganghastigheten ar forhög.	Anpassa klipphöjden eller klipp langsammare.
Vatten i brändsletanken och for-gasaren eller forgasaren arigensatt.	Töm brändsletanken, rengör brändsledningen ochforallngasaren.
Brändsletanken ar smutsig. Kontaktan en STIHL servande fackhandel.	kcta en STIHL servande fackhandel.
Luftfiltret ar smutsigt. Kontaktan en STIHL servande fackhandel.	n STIHL servande fackhandel.
Tändstiftet ar sotigt. Rengör erlerbyt ut tändstiftet.	byt ut tändstiftet.
Motoroljenivån ar for låg. Fyll pæller byt motoroljena nlett beskrivningen imotors bruksanvisning.	erler byt motoroljena nlett beskrivningen imotors bruksanvisning.
Kylflänsarna ar smutsiga. Rengörgräsklipparen.	gräsklipparen.
Gräsklipparen vibrerar kraf-tigt.	Kniven ar skadad. Byt ut kniven.
	Kniven har inte monterats rätt. Montera kniven.
Gräset klipspeinte av rent.	Kniven ar slöller utslitten. Slipaeller byt ut kniven.

19 Tekniska data

19.1 Gräsklippare STIHL RM 2.0 RT

-Motortyp: KOHLER HD675
Cylindervolym: 149 cm³
- Effekt: 2,2 kW (3,0 hk) vid 2800 varv/min
- Varvthal: 2800 varv/min
- Bransletankens maxima volym: 1,4 I
Vikt: 30 kg
- Klippbredd: 46 cm

19.2 Kniv

Min. tjocklek a: 2,0 mm
Min.breddb:45mm
- Slipvinkel c: 30^

19.3 Buller och vibrationsvärden

K-vardet for ljudtrycksnivan ar 2 dB(A). K-vardet for ljudnivan ar 1,1 dB(A). K-vardet for vibrationsvardena ar 2,36m / s^2

Uppmatt ljudtrycksniva LpA enligt EN ISO 5395-2:81 dB(A)
- Uppmatt, garanterad ljudniva LwAd enligt 2000/14/EC / S.I. 2001/1701: 94 dB(A)

• Uppmatt vibrationsvärde a_hw enligt EN 12096, EN 20643, EN ISO 5395-2, styrhandtag: 5,90~m / s^2

Information om uppyllandet av arbetsgivarriklinjen vibration 2002/44/EC och S.I. 2005/1093 anges pa www.stihl.com/vib.

19.4 REACH

REACH ar en EG-forordning for registering, bedömning och godkännande av kemikalier. Information om REACH-direktivet finns på www.stihl.com/reach.

20 Reservdelar och tillbehör

20.1 Reservdelar och tillbehör

STIHL De har symbolerna kannetecknar STIHL-originaldar och STIHL-origi-naltillbehör.

STIHL rekommenderar att du anvander original-delar och tillbehör fran STIHL.

Reservdilar och tillbehör frän andra tillverkare kan inte utvärderas av STIHL i fraga om tillforlitliget, sakerhet och lämplighet trots pagäende marknadsobservation och STIHL kan inte ansvara for användningen av dem.

Originaldar och tillbehör frän STIHL kan köpas hos en STIHL-Äterförsäljare.

20.2 Viktiga reservidelar

STIHL fransager sig allt ansvar for person-ellers sakskador som har orsakats av anvandningen av

21 Kasseringsvenska

ej godkanda pabyggnadskomponenter uller.
reservdilar.

• Kniv: 6357 702 0102
• Knivskruv: 9008 319 9028
  Bricka:00007026600

21 Kassering

21.1 Sluthantera gräsklippare

Information om sluthantering finns att fá hos en STIHL servande fackhandel.

• Sluthantera gräsklippare, kniv, bensin, motorola, tillbehör och Förpackning enlicht foreskrift och miljövänligt.

22 EU-försakran om överensstammelse

22.1 Gräsklippare STIHL RM 2.0 RT

STIHL Tirol GmbH

fökrlarar pa eget ansvar att

Typ:grasklippare
- Fabrikat: STIHL
Typ: RM 2.0 RT
- Klippbredd: 46 cm
- Modellnummer: 6357

motsvarar de gällande bestämmelserna i riktlinjen 2000/14/EC, 2006/42/EC, 2014/30/EU och 2011/65/EU samt ar utvecklad och tillverkad enligt följande normer, vars version var giltig vid respektive Produktionsdatum: EN ISO 5395-1, EN ISO 5395-2, EN ISO 14982.

Deltagandes namn och adress:

TUV Rheinland LGA Products GmbH

Tillystraße 2

90431 Nurnberg, DE

Bestämmingen av den uppmatta och garanterade ljudnivan har utfords enligt riktlinjen 2000/14/EC, bilaga VIII.

• Uppmatt ljudniva: 92,5 dB(A)
  Garanterad Ijudniva: 94 dB(A)

Tekniska underlag forvaras hos STIHL Tirol GmbH.

Tillverkningsår och maskinnummer finns på gräsklipparen.

Langkampfen, 02.01.2020

STIHL Tirol GmbH

Matthias Fleischer, områdeschef inom forsknig och utveckling

Sven Zimmermann, områdeschef inom kvalitet

23 UKCA-konformitetsdeklaration

23.1 Gräsklippare STIHL RM 2.0 RT

STIHL Tirol GmbH

föklarar på eget ansvar att

Typ:grasklippare
- Fabrikat: STIHL
- Typ: RM 2.0 RT
- Klippbredd: 46 cm
- Modellnummer: 6357

motsvarar de gällande bestämmelserna i UK-for-ordningarna Noise Emission in the Environment by Equipment for use Outdoors Regulations 2001, Supply of Machinery (Safety) Regulations 2008, Electromagnetic Compatibility Regulations 2016 och The Restriction of the Use of Certain Hazardous Substances in Electronic Equipment Regulations 2012 somt ar utvecklad och tillver-kad,enligt foljande normer,vars version var giltig vid respektive produktionsdatum: EN ISO 5395-1,EN ISO 5395-2,EN ISO 14982.

Deltagandes namn och adress:

TUV Rheinland UK LTD

1011 Stratford Road

Solihull, B90 4BN

Bestämmingen av den uppmatta och garanterade ljudnivan har utförts enligt UK-förordningen Noise Emission in the Environment by Equipment for use Outdoors Regulations 2001, Schedule 11.

Uppmatt Ijudniva: 92,5 dB(A)
Garanterad Ijudniva: 94 dB(A)

Tekniska underlag forvaras hos STIHL Tirol GmbH.

suomi

Tillverkningsår och maskinnummer finns på gräsklipparen.

Langkampfen, 02.11.2021

STIHL Tirol GmbH

M. 1 + 1 = 1

Matthias Fleischer, områdeschef inom forsknig och utveckling

stf.

Sven Zimmermann, områdeschef inom kvalitet

Sisallysluettelo

Pass pà at du kun arbeider med en uskadet gressklipper.

Hvis detkommen bensin ut av gressklippenen: Ikke arbeid med gressklippenen. Kontakt en STIHL forhandler.

Lukk tanklokket.

Hvis detkommen motorolje ut av gressklipperen:Ikke arbeid med gressklipperen. Kontakt en STIHL forhandler.

Hvis du klipper i en skråning: Klipp på tvers i skråningen.

• Ikke arbeid i skräninger som har en stigning på over 25^ (46,6%).

7 Fylle på drivstoff på gress-klipperen

7.1 Fylle på drivstoff på gressklipperen

LES DETTE

Hvis det ikke fylles på riktig type drivstoff, kan gressklipperen bl skadet.
Se bruksanvisingen for motoren.

11 Arbeide med gressklippen ren

Slà av motoren.
Hvis gressklipperen ervat: La gressklipperen tørke.
Rengjor gressklipperen.

13 Transport

13.1 Transportere gressklipperen

Sla av motoren.
Kniven far达标 rotere.
Trekk ut tennpluggstopelet.

Skyve gressklipperen

• Skyv gressklipperen sakte og kontrollert for-over.

Bare gressklipperen

18.1 Utbedre feil/problemer på gressklipperen

Feil/problem Årsak Tiltak
Motoren kan ikke startes.	Koblingsbøylen for klipping er ikke tryktinn.
Drivstofftanken er tom. Fyll på drivstoff på gressklipperen.
		Drivstoffrøret er tett. Kontakt en STIHL forhandler.
		Tanken ineholder)drlig, foru-renset eller gammelt drivstoff.
		Luftfilteret er skittent. Kontakt en STIHL forhandler.
		Tennpluggstøpselet er koblet fra tennpluggen eller pluggled-ningen er)drlig festet på kon-takten.
		Tennpluggen er tilset/skadet eller elektrodeavstanden er feil.
		Kniven har for stor motstand. Still inn større klippehøyde.Start motoren i lavere gress.
Motoren er vanseligå fãstart på, eller effekten avtar.	Gressklipperhuset er tilstoppet. Rengjør gressklipperen.
	Det er stilt inn for lav klippe-høyde eller fremdriftshastighe-ten er for hjy. Tilpass klippehøyden eller klipp saktere.
Det harkommenet vann i drivstofftanken og forgasseren aller for-gasseren er tilstoppet.	Tøm drivstofftanken og rengjør drivstofffrøret og for-gasseren.
Drivstofftanken er skitten. Kontakt en STIHL forhandler.
Luftfilteret er skittent. Kontakt enSTIHL forhandler.
Tennpluggen er rustet. Rengjørller skift ut pennpluggen.
Motoroljenivået er for lavt. Bytt eller etterfyll motorolje slick det beskrives i bruk-sanvisningen for motoren.
Kjøleribbene er skitne. Rengjørgressklipperen.
Gressklippen-vibrererkraftig.	Kniven er skadet. Skift ut kniven.
	Kniven er/DDke riktig montert. Monter kniven.
Gresset klips-pes/DDke jevnt.	Kniven er sløv eller slitt. Slip erre skift ut kniven.

19 Tekniske data

19.1 Gressklipper STIHL RM 2.0 RT

Motortype: KOHLER HD675
Slagvolum: 149 cm³
- Effekt: 2,2 kW (3,0 hk) ved 2800 o/min
Turtall: 2800 o/min
- Maksimalt innhold i drivstofftanken: 1,4 I
Vekt: Bruk en trykkraft pa 30 kg
- Klippebrede: 46 cm

19.2 Kniv

• Minstetykelse a: 2,0 mm
• Minste bredde b: 45 mm
  Slipevinkel c: 30^

pà vegne av Sven Zimmermann, kvalitetsansvarlig

Obsah

1 Uvod. 154

2 Informace k tomuto navodu k pouziti..... 154

3 Prehled. 155

107113, Pocsncka Fedepaunia,

r. MockBa, yI. ManeHkoBcKa, d. 32, cTp. 2

OOO"APHAY"

236006, Pocsncka Fepaun,

r. KaHHnHrpA, MockOBckn npocneK, d. 253

ocnc 4

OOO "HHKOP"

610030, Pocsncka Fepaunia,

r.Kinpob,yn.Pabna KopyaruHa,16

OOO"ONTIMA"

620030, Pocsncka Fedepaun,

latviešu

r. EkaTeepnH6ypr, yI. KapbepeHaJ d. 2, PomeeHne 1

OOO "TEXHOTOPF"

660112, Pocsnicka Fedepaun,

r. Kpacnoepck, yI. NapaunTHna, d. 15

OOO "JIECOTEXHUKA"

664540, Pocsnicka Fedepaunia,

c. XomyTOBO, yI. YanaeBa, I. 1, oΦ. 39

YKPAHHA

TOB «Anpeac UItinb»

ByI. ANTOHOBa 10, c. YaIKN

08135 KniBcka oBn., YkpaHa

BENAPYCb

OOO《ПИЛAKOC》

yI. Tmnpa3eBa 121/4 oΦnc 6

220020 MInck, BeJaPycb

YN«BennecKcnopT

yI. CkpbiraHOba 6.403

220073 MInck, Bénapycb

KA3AXCTAH

IП«BOPOHINHAДИ.

np.PaBIM6eka 312
