MANUALE UTENTE RM 2 RT STIHL

consultar a un distribuidor especializzato STIHL.

1 Premessa. 109
2 Informazioni sulle presenti Istruzioni d'uso 109
3 Sommario. 109
4 Avverenze di sicurezza 110
5 Preparazione per l'uso del tosaerba....... 115
6 Rifornimento olio motore. 116
7 Rifornimento del tosaerba. 116
8 Regolazione del tosaerba da parte dell'u-tente 116

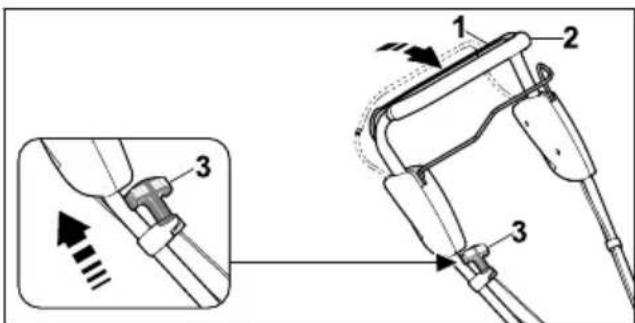

9 Avviare e arrestare il motore. 117
10 Controllo del tosaerba. 117

1 Premessa italiana

11Lavoro con il tosaerba. 118
12Dopo il lavoro 119
13Trasporto. 119
14 Conservazione 119
15 Pulizia. 120
16 Manutenzione 120
17 Riparazione. 121
18 Eliminazione dei quasti. 121
19 Dati tecnici 122
20 Ricambi e accessori. 123
21 Smaltimento 123
22 Dichiarazione di conformità UE. 123
23 Indirizzi 124

1 Premessa

Gentile clientele,

congratulazioni per aver scelto STIHL. Progettiamo e fabbrichiamo prodotti della massima qualità secondo le esigenze della nostraclientela. I nostri prodotti risultano altamente affidavitili anche in caso di sollecitazioni estreme.

STIHL offre la massima qualita anche nell'assistenza. I nostri rivenditori garantiscono consulenza e istruzioni competenti e un'assistenza tecnica completa.

STIHL dichiara espresamente di adottare un atteggiamo sostenibile e responsabile nei confronti della natura. Le istruzioni per l'uso La aiuteranno a utilizzato il Suo prodotto STIHl in modo sicuro ed ecologico a lungo.

La ringraziamo per la fiducia e Le auguriamo buon lavoro con il Suo prodotto STIHL.

Dr. Nikolas Stihl

IMPORTANT! LEGGERE PRIMA DELL'USO E CONSERVARE.

2 Informazioni sulle presenti Istruzioni d'uso

2.1 Documenti applicabili

Le presenti istruzioni per l'uso sono istruzioni per l'uso originali del produttore in conformità alla direttiva CE 2006/42/EC.

Si applicano le norme per la sicurezza locali.

• Oltre alle presenti istruzioni per l'uso, leggere, comprendere e conservare i seguenti documenti:

• Istruzioni per l'uso del motore KOHLER HD675

2.2 Contrassegno delle avventenenzel testo

PERICOLO

L'avventenza si riferisce a pericoli che compor-tano gravi lesioni o la morte.

Le misure indicate possono consentire di evacitare gravi lesioni o la morte.

AVVERTENZA

L'avverenza rimanda a rischi che possono provocare gravi lesioni o la morte.
Le misure indicate possono consentire di evitare gravi lesioni o la morte.

AVVISO

L'avventenza si riferisce a pericoli che possono provocare danni materiali.
Le misure menzionate possono evitare danni materiali.

2.3 Simboli nel testo

Questo symbolo rimanda ad un capitolo nelle Istruzioni per l'uso.

3 Sommario

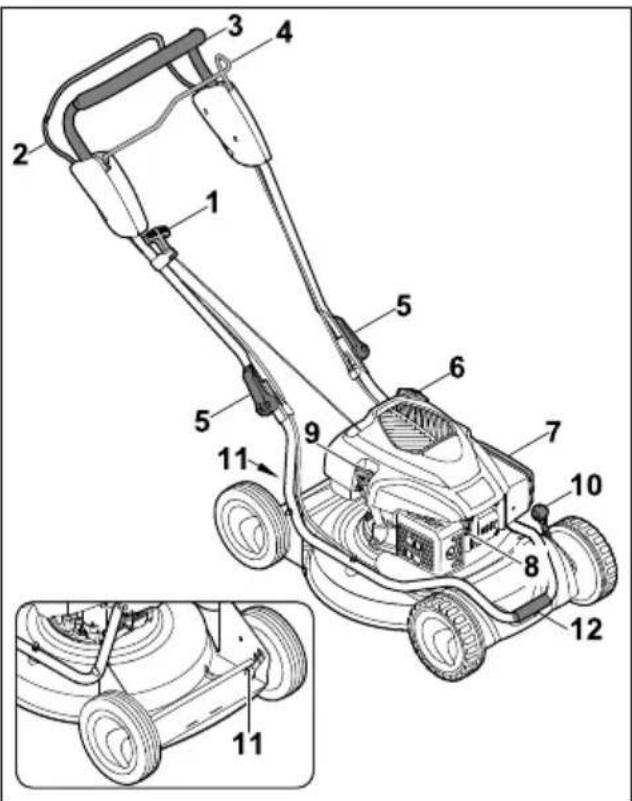

3.1 Tosaerba

1 Maniglia di avviamento

La maniglia di avviamento serve ad avviare il motore.

2 Staffa di innesto per operazione di taglio

La staffa d'innesto per operazione di taglio serve ad avviare e spegnere il motore.

3 Manubrio

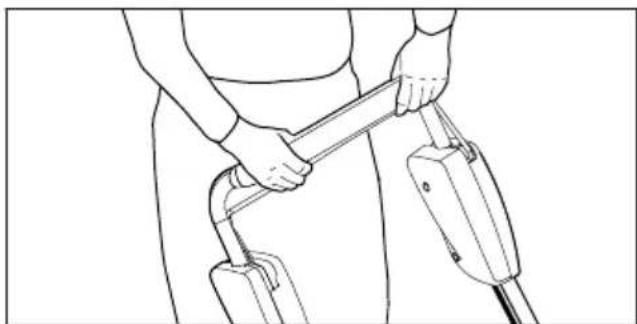

Il manubrio serve a mantenere, guidare e trasportare il tosaerba.

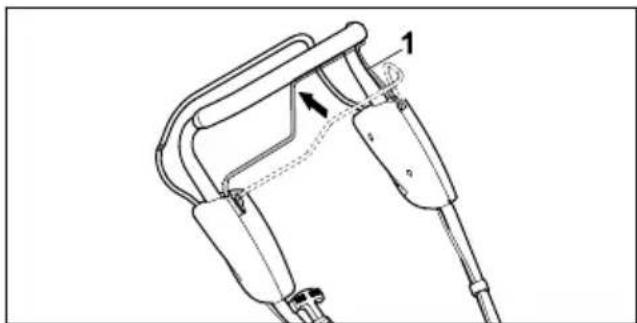

4 Staffa di innesto per trazione

La staffa d'innesto per trazione serve ad avviare e spegnere il motore.

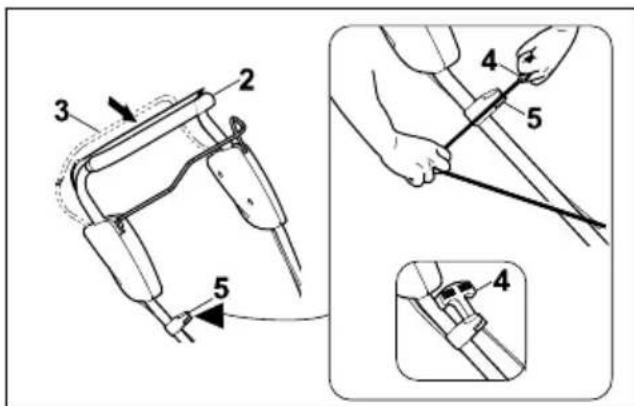

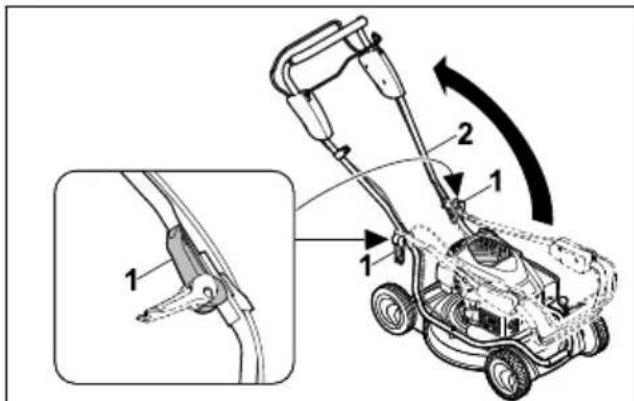

5 Leve di fissaggio rapido

Le leve di fissaggio rapido bloccano il manubrio al tosaerba.

6 Tappo del serbatoio carburante

Il tappo del serbatoio carburante chiude l'apertura per il rabbocco della benzina.

7 Coperchio filtro

Il coperchio del filtro copre il filtrro aria.

8 Cappuccio della candela di accensione e candela di accensione

Il cappuccio candelà di accensione collega il cavo dell'accensione alle candele.

La candela di accensione incendia la miscela carburante-aria nel motore.

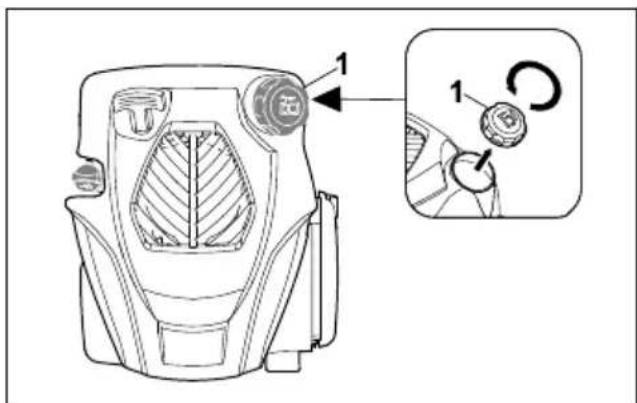

9 Tappo di chiusura olio motore

Il tappo di chiusura olio motore chiude l'aper-tura per il rabbocco dell'olio motore.

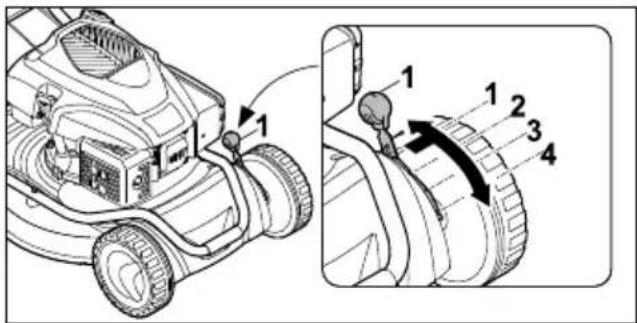

10 Regolazione altezza di taglio anteriore

La regolazione dell'altezza di taglio serve per regolare l'altezza di taglio.

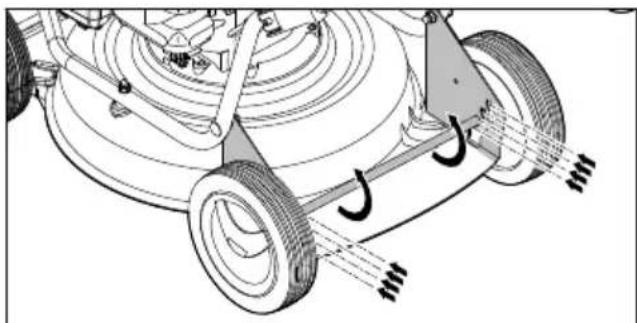

11 Regolazione altezza di taglio posteriori

La regolazione dell'altezza di taglio serve per regolare l'altezza di taglio.

12 Impugnatura per il trasporto

L'impugnatura per il trasporto serve a trasportare il tosaerba.

3.2 Simboli

Sul tosaerba possono essere presenti dei simboli che indicano quanto segue:

LwA

Livello di potenza sonora garantito ai sensi della direttiva 2000/14/EC in dB(A) per consentire l'equiparazione delle emissioni sonore dei prodotti.

Questo symbolo rappresenta il tappodel serbatoio carburante.

Questo symbolo rappresenta il tappo di chiusura dell'olio motore.

Avviare il motore.

Spagnere il motore.

Inserire la trazione.

4 Avverenze di sicurezza

4.1 Simboli di avventenza

I symboli di avvertenza sul tosaerba indicano\ quanto segue:

Attenersi alle avventenze di sicurezza e alle relative misure.

Leggere, comprehende e conservare le istruzioni per l'uso.

Attenersi alle avventenze di sicurezza relative all'eventuale espulsione di oggetti e alle relative misure.

Non toccare la lama in rotazione.

Rimuovere il cappuccio candelà di accensione di sicurezza durante il transporte, il rimessaggio, lavori di manutenzione e riparazione.

Osservare la distanza di sicurezza.

4.2 Utilizzo appropriato

Il tosaerba STIHLM 2.0 RT serve per il mulching dell'erba asciutta.

AVVERTENZA

• Un uso improprio del tosaerba potrebbe causare lesions personali gravi o mortali e danni materiali.

Utilizzare il tosaerba come descripto delle presenti istruzioni per l'uso e nelle istruzioni per l'uso del motore.

4.3 Requisiti per l'utente

AVVERTENZA

• Un utente che non ha ricevuto adeguate istruzioni potrebbe non essere in grado di riconoscere e valutare i pericoli derivanti dal tosaerba. L'utente o altre persone potrebbero subire lesioni personali gravi o mortali.

• Leggere, comprehende e conservare le istruzioni per l'uso.

Se il tosaerba viene prestato ad altri persone, consegnare ancche le istruzioni per l'uso del tosaerba e del motore.
Assicurarsi che l'utente soddisfi i seguenti requisiti:

L'utente è riposato.
- L'utente dispone di capacité fisiche, sensoriali e psichiche adeguate per operare e lavorare con il tosaerba. Se l'utente dispone di capacité fisiche, sensoriali o psichiche limitate, cui lavorare esclusivamente nelle supervisione o la guida di una persona responsable.
- L'utente è in grado di riconoscere e valutare i pericoli del tosaerba.
- L'utente è consapevole che è direttable responsabile di eventuali incidenti e danni.
- L'utente è maggiorenne oppure sta seguendo un corso di formazione sotto supervisione secondo le norme nazionali.
- L'utente ha ricevuto istruzioni da un rivenditore STIHL o da una persona esperta prima di iniziare a lavorare con il tosaerba.
- L'utente non è molto l'effetto di alcol, farmaci o droghe.

In caso di dubbi, rivolgersi a un rivenditore specializzato STIH.

4.4 Abbigliamento ed equipaggiamento

AVVERTENZA

• Durante il lavoro potrebbero essere espulsi oggetti a velocità elevata. L'utente potrebbe subire lesioni.
• Indossare pantaloni lunghi in materiale resistente.

• Durante il lavoro vi è rumore. Il rumore può danneggiare l'udito.
  Indossare protezioni per l'udito.

• Durante il lavoro si potrebbe sollevare polvere che, se inalata, cui nuocere alla salute e provocare reazioni allergiche.

Se si solleva polvere, indossare una maschera di protezione alla polvere.

• Indumenti non adatti potrebbero rinanere impigliati in rami, siepi e nel tosaerba. Se l'utente non indossa indumenti adatti potrebbe subire gravi lesions personali.

Indossare indumenti aderenti.
Togliersi sciarpe o gioielli.

• Durante la pulizia, la manutenzione o il trasporto l'utente potrebbe venire a contatto con la lama. L'utente potrebbe subire lesioni.

• Indossare quanti da lavoro in materiale resistente.

• Indossare calzature chiuse e resistenti con suaola antiscivolo.

• Se l'utente indossa calzature non adatte potrebbe scivolare. L'utente potrebbe subire lesioni.

• Durante l'affilatura della lama potrebbero essere espulse particelle di materia. L'utente potrebbe subire lesioni.

• Indossare occhiali di protezione adherenti. Gli occhiali di protezione adeguati sono testati ai sensi della norma EN 166 o delle disposizioni nazionali e sono reperibili in commercio con l'apposto contrassegno.

• Indossare quanti da lavoro in materiale resistente.

4.5 Zona di lavoro e ambiente circostante

AVVERTENZA

• Persone estranee al lavoro, bambini o animali potrebbero non essere in grado di riconoscere e valutare i pericoli derivanti dal tosaerba e da oggetti espulsi dall'attrezzo. Ciò potrebbe causare loro lesioni personali gravi o mortali e danni materiali.

Evitare che persone estranee al lavoro, bambini o animali si avvici-nino alla zona di lavoro.

Mantenere la distanza dagli oggetti.
Non lasciare il tosaerba incustodito.
Assicurarsi che i bambini non giochino con il tosaerba.

• Quando il motore è accesso, dal silenziatore fuoriescono gas di scarico caldi, che possono provocare la combustione di materiali facilemente infiammabili e provocare incendi.

• Tenere il flusso di gas di scarico lontano da materiali lavorante infiammabili.

4.6 Condizioni di sicurezza

4.6.1 Tosaerba

Il tosaerba è in condizioni di sicurezza se sono soddisfatte le seguenti condizioni:

• Il tosaerba non presente danni.
  Non vi sono fuoriuscite di benzina dal tosaerba.
• Il tappo del serbatoio carburante è chiuso.
• Non vi sono fuoriuscite di olio motore dal tosaerba.
• Il tappo dell'olio motore è chiuso.
• Il tosaerba è pulito.
• Gli elementi di lavoro funzionano e non hanno subito alterazioni.
  -La lama è montata correttamente.
• Sul tosaerba sono montati accessori STIHL originali.
  Gli accessori sono montati correttamente.
• I meccanismi caricati a molla non sono danneggiati e funzionano.
• Rilasciando la staffa di innesto per operazione di taglio, il motore si spegne.

AVVERTENZA

In caso di mancato rispetto delle condizioni di sicurezza, i componenti potrebbero non funzionare correttamente, i dispositivi di sicurezza potrebbero risultare inefficaci e potrebbe verificarsi una fuoriuscita di carburante. Potrebbero verificarsi lesioni personali gravi o mortali.

Lavorare con un tosaerba in perfetto stato.
In caso di fuoriuscita di benzina dal tosaerba: non lavorare con il tosaerba e rivolgersi a un rivenditore specializzato STIHIL.
Chiudere il tappo del serbatoio carburante.
In caso di fuoriuscita diolio motore dal tosaerba: non lavorare con il tosaerba e rivolgersi a un rivenditore specializzato STIHL.
- Chiudere il tappo dell'olio motore.
Se il tosaerba è sporco: Pulire il tosaerba.
Non manomettere il tosaerba e i suoi sistemi di sicurezza.
Evitare manomissioni al tosaerba volte a modificare la potenza o il numero di giri del motore a combustione.
Se gli elementi di lavoro non funzionano: non lavorare con il tosaerba.
- I meccanismi caricati a molla potrebbero rilasciare l'energia immagazzinata.
- Montare accessori STIHL originali per quosto tosaerba.

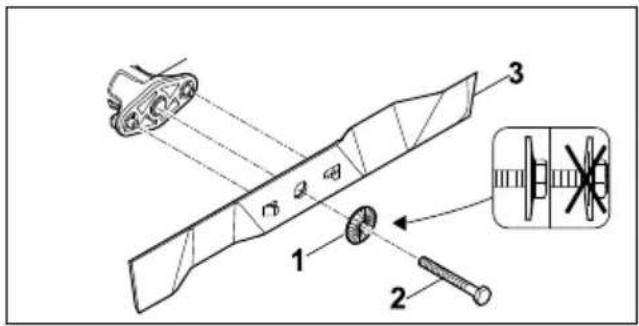

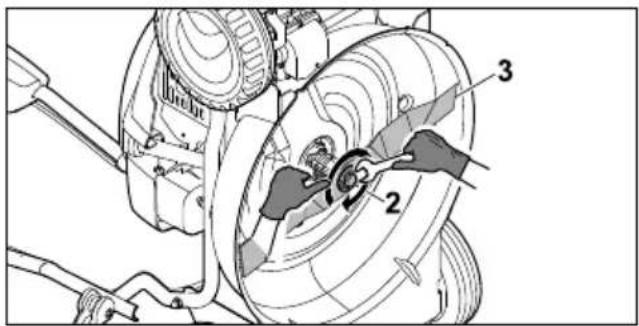

- Montare la lama come descripto nelle presenti istruzioni per l'uso.

• Montare gli accessori come descrizione nelle presenti istruzioni per l'uso o nelle istruzioni per l'uso degli accessori.
  Non inflare oggetti nelle aperture del tosaerba.
  Sostituire le targhette di avvertimento usurate o danneggiate.
  In caso di dubbi, rivolgersi a un rivenditore specializzato STIH.

4.6.2 Lama

La lama è in condizioni di sicurezza se sono soddisfatte le seguenti condizioni:

• La lama e i componenti non presentano danni.
  -La lama non è deformata.
  -La lama è montata correttamente.
• La lama è affiliata correttamente.
  -La lama non presente sbavature.
  -La lama è equilibrata correttamente.

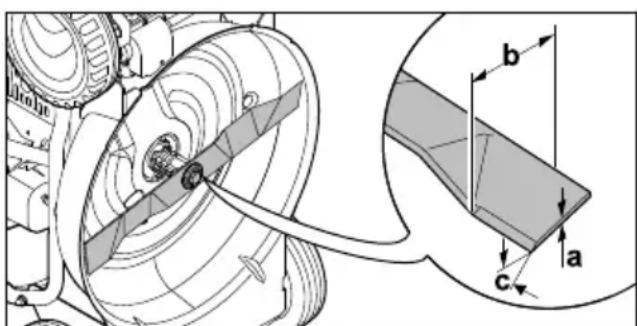

• Lo spessore minimo e la larghezza minima della lama non sono inferiori ai limiti prescritti, 19.2.

• L'angolo di affilatura è rispecttato, 19.2.

AVVERTENZA

In caso di mancato rispetto delle condizioni di sicurezza parti della lama potrebbero staccarsi ed essere espulse. Ciò potrebbe causare gravi lesioni personali.

• Lavorare con lame e componenti perfettamente integri.
  Montare correttamente le lame.
  Affilare correttamente le lame.
  Se lo spessore minimo e la larghezza minima sono inferiori ai limiti prescritti, sostituire la lama.
• Si consiglia di far equilibrare le lame da un rivenditore specializzato STIHL.
  In caso di dubbi, rivolgersi a un rivenditore specializzato STIH.

4.7 Carburante e rifornimento

AVVERTENZA

Il carburante utilizzato per quello tosaerba è la benzina. La benzina è alttamente infiammabile. Se entra in contatto con fiamme vivo o oggetti caldi, la benzina può provocare incendi o esplosioni. Ciò potrebbe causare lesioni personali gravi o mortali e danni materiali.

Proteggere la benzina da fuoco e calore.
Non versare benzina.
Qualora venga versata della benzina: pulirla con un panno e provare ad avviare il motore solo quando tutte le parti del tosaerba sono asciutte.

Nonfumare.
Nonfare rifornimento neipressidi un fuoco.
- Prima di riempire il serbatoio spegnere il motore e lasciarlo raffreddare.
Qualora sia necessario svuotare il serba-toio: effettuare l'operazione all'aperto.
- Avviare il motore ad almeno 3 m dal luogo del rifornimento.
Non riporre mai il tosaerba con della benzina nel serbatoio all'interno di un edificio.

Respirare vapori di benzina più avvelenare le personne.

Non respirare i vapori di benzina.
Fare rifornimento in un luogo ben areato.

• Durante il lavoro il tosaerba si riscalda. La benzina si espande e nel serbatoio può verificarsi una sovrappressione. Se il tappo del serbatoioiene aperto, la benzina potrebbe schizzare fuori. La benzina che fluorisce potrebbe incendiarsi. Ciò potrebbe causare gravi lesioni all'utente.

• Far raffreddare prima il tosaerba e successivement apriere il tappo del serbatoio carburante.

Gli abiti che dovessero venire in contatto con la benzina sono lavormente inflammabili. Ci potrebbe causare lesioni personali gravi o mortali e danni materiali.

• Nel caso gli abiti siano entrati in contatto con la benzina: cancellare abito.

La benzina può danneggiare l'ambiente.

Non versare il carburante.
Smaltire la benzina seconde le istruzioni e nel rispetto dell'ambiente.

• Se la benzinaiene a contatto con la pelle o gli occhi, cui cause irritazioni.

Evitare il contatto con la benzina.
In caso di contatto con la pelle, lavare con abbondante acqua e sapone le zone interressate.
In caso di contatto con gli occhi, risciacquarli per almeno 15 minuti con abbondante acqua e rivolgersi a un medico.

L'impiano di accensione del tosaerba produce scintille. Le scintille possono uscire e provocare incendi o esplosioni in un ambiente alto-mente infiammabile o esplosivo. Ciò potrebbe causare lesioni personali gravi o mortali e danni materiali.

Utilizzare candele di accensione descripte nelle istruzioni per l'uso del motore.
- Avvitare le candele di accensione e serrarle.
- Inserire il cappuccio candela di accensione esercitando una pressione.

Se il tosaerba viene rifornito con benzina non idonea per il motore, cui subire danni.

Utilizzare benzina di marca di recente produzione e senza piombo.
- Attenersi alle indicazioni contenate nelle istruzioni per l'uso del motore.

4.8 Lavoro

AVVERTENZA

• Se l'utente non avvia correttamente il motore, potrebbe perdere il controllo del tosaerba. Ciò potrebbe causare gravi lesioni all'utente.
• Avviare il motore come descripto nelle presenti istruzioni per l'uso.
  In determinate situazioni l'utente potrebbe lavorare nella concentrazione necessaria. L'utente potrebbe inciampare, cadere e subire gravi lesioni personali.
  Lavorare con calma e concentrazione.
• Tagliare l'erba solo se la visibilità è buona. Se le condizioni di luce e visibilità sono scarse, non lavorare con il tosaerba.
• Usare il tosaerba da soli.
  Prestare attenzione agli ostacoli.
  Non ribaltare il tosaerba.
  Lavorare stando in piedi sul terreno e mantenere l'equilibrio.
• Se compaiano segni di stanchezza, concederi una pausa.
  Se si esegue il taglio dell'erba su un perdio, lavorare di traverso rispetto al perdio stesso.
  Non lavorare su pendenze superiori a 25^ (46,6%) .
  Utilizzato il tosaerba con particolare attenzione quando si lavora in prossimità di pendii, bordi di terreni, fossati, discariche e argini.
  Pianificare i tempi di lavoro in modo da evitare elevate sollecitationi per un periodo di tempo prolongato.
• Quando il motore è in funzione, vengono prodotti gas di scarico. Respirare gas di scarico più avvelenare le personne.
  Non respirare i gas di scarico.
  Lavorare con il tosaerba in un luogo ben areato.
  In caso di nausea, mal di testa, disturbi alla vista, disturbi all'udito o vertigini: terminare il lavoro e rivolgersi a un medico.
  Se l'utente indossa una protezione per l'udito e il motore è un funzione, la percezione è la valutazione dei rumori risulta limitata.
  Lavorare con calma e concentrazione.

Il tosaerba è dotato di un dispositivo per l'arresto automatico del motore.
Rilasciendo la staffa di inesto per operazione di taglio, motore e lama si fermano entro 3 secondi.
L'utente potrebbe tagliarsi con la lama in rotazione. Ciò potrebbe causare gravi lesioni all'u-tente.

Staccare il cappuccio candela di accensione.

Non toccare la lama in rotazione.
Se la lama è bloccata da un oggetto, Spagnere il motore. Solo a quello punto eliminare l'oggetto.

Se si lavoraenza trazione, si potrebbe inavvertamente attivare la trazione e il tosaerba potrebbe mettersi in movimento. Ciò potrebbe causare gravi lesioni personali e danni materiali.

• Azionare la staffa di innesto per trazione solo quando occorre inseire la trazione.

Se durante il lavoro il tosaerba在哪值得一提 si comporta in modo anomalo, è possibile che non sia in condizioni di sicurezza.

Ciò potrebbe causare gravi lesions personali e danni materiali.

Terminare il lavoro e rivolgersi a un rivenditore specializzato STIH.

• Durante il lavoro, il tosaerba potrebbe produrre vibrazioni.

Indossare guanti da lavoro.
Concedersi delle pause dal lavoro.
Se insorgono sintomi di problemi circolatori, rivolgersi a un medico.

■ Ispezionare l'area di taglio e prestare atten-zione agli ostacoli. Se un oggetto estraneo urta la lama durante il lavoro, tale oggetto o parti diesso potrebbero essere espulsi a velocità elevata. Ciò potrebbe causare lesioni personali e danni materiali.

Rimuovere gli oggetti estranei come sassi, bastoni, fili metallici, giocattoli o altri dalla zona di lavoro. Contrassegnare gli oggetti nascosti che non possono essere rimossi.

• Quando la staffa di innesto per operazioni di taglio viene rilasciata, la lama continua a muoversi per un breve lasso di tempo. Ciò potrebbe causare gravi lesioni personali.

Attendere che la lama smetta digirare.

• Se la lama urta contro un oggetto solido, possono formarsi scintille. Le scintille possono

provocare incendi in un ambiente altamente inflammabile. Ciò potrebbe causare lesioni personali gravi o mortali e danni materiali.

Non lavorare in un ambiente altamente inflammabile.

• Qualora il tosaerba venisse poggiato su superfici in pendenza, potrebbe scivolare accidentalmente. Ciò potrebbe causare lesioni personali e danni materiali.
• Rilasciare il tosaerba solo se si trovava su una superficie piana e non vi è rischio di scivolamento.
• Qualora si appendessero oggetti al manubrio, il tosaerba potrebbe ribaltarsi per il peso eccessivo. Ciò potrebbe causare lesioni personali e danni materiali.
  Non appendere oggetti al manubrio.

PERICOLO

• Se si lavora in prossimità di cavi percorsi da tensione elettrica, la lama potrebbeVenire a contatto con tali cavi e danneggiarli. Cio potrebbe determinare lesioni personali gravi o mortali all'utente.
  Non lavorare in prossimità di cavi percorsi da tensione elettrica.
• Se si lavora durante un temporale, l'utente potrebbe essere colpito da un fulmine. Ciò potrebbe determinare lesioni personali gravi o mortali all'utente.
  In caso di temporale: non lavorare.
• Lavorando quando piove, l'utente potrebbe sci-volare. Ciò potrebbe determinare lesioni personali gravi o mortali all'utente.
  Se piove: non lavorare.

4.9 Trasporto

AVVERTENZA

• Durante il trasporto, il tosaerba potrebbe ribaltarsi o muoversi. Ciò potrebbe causare lesions personali e danni materiali.

Spegnere il motore.

Attendere che la lama smetta digirare.

Staccare il cappuccio candela di accensione.

Fissare il tosaerba su un pianale di carico idoneo utilizzato cinghie o una rete, in modo che non possa ribaltarsi e muoversi.

5 Preparazione per l'uso del tosaerba italiano

• Dopo l'avviamento del motore, il silenziatore e il motore potrebbero essere caldi. L'utente potrebbe ustionarsi durante il trasporto.
  Spingere il tosaerba.
  Il tosaerba è pesante. Se l'utente trasporta il tosaerba da solo potrebbe subire lesioni personali.
• Indossare guanti da lavoro.

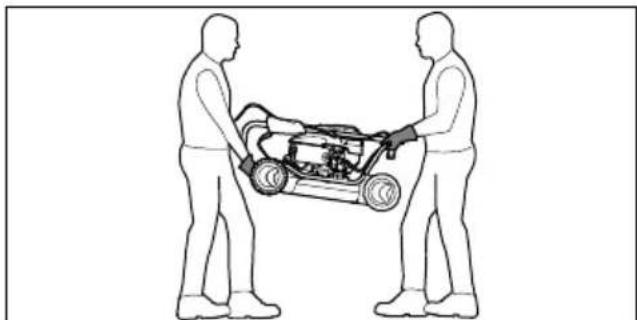

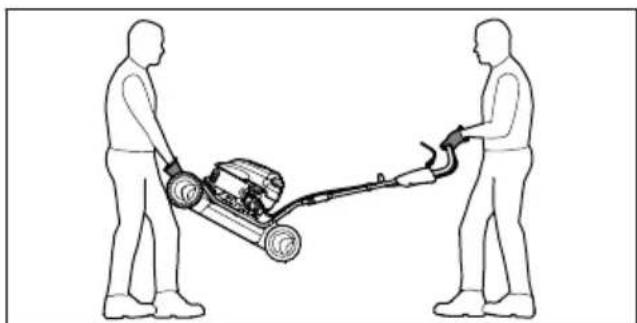

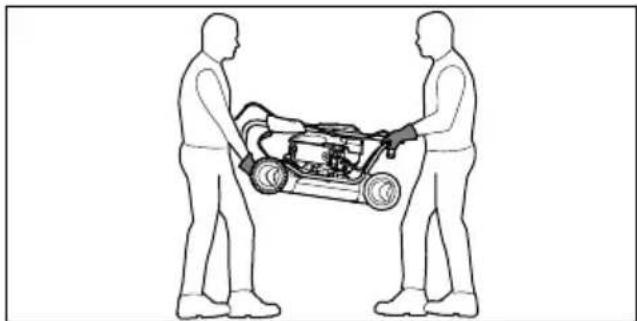

• Trasportare il tosaerba con l'aiuto di una seconda persona.

4.10 Conservazione

AVVERTENZA

I bambini non sono in grado di riconoscere e valutare i pericoli del tosaerba, ciò potrebbe causare gravi lesioni personali.

Spagnere il motore.
Custodire il tosaerba fuori alla portata dei bambini.
- Conservare il tosaerba in un luogo pulito e asciutto.

Se il tosaerba viene conservato su superfici in pendenza, potrebbe scivolare accidentali-mente. Ciò potrebbe causare lesioni personali e danni materiali.

• Conservare il tosaerba solo su superfici plane.

4.11 Pulizia, manutenzione e riparazione

AVVERTENZA

• Se durante la pulizia, la manutenzione o la riparazione il motore è in funzione, ciò potrebbe causare gravi lesioni personali e danni materiali.

Spagnere il motore.

• Attendere che la lama smetta di girare.

Staccare il cappuccio candela di accensione.

• Se durante la pulizia, la manutenzione o la riparazione il motore è in funzione, potrebbe inavvertamente attivarsi la trazione. Ciò potrebbe causare gravi lesioni personali e danni materiali.

Spagnere il motore.

Staccare il cappuccio candela di accensione.

• Dopo l'avviamento del motore, il silenziatore e il motore potrebbero essere caldi. Ciò potrebbe causare ustioni alle persone.
  Attendere che il silenziatore e il motore si raffreddino.
  Detergenti aggressivi, la pulizia con un getto d'acqua oppure oggetti appuntiti possono danneggiare il tosaerba o la lama. Se il tosaerba o la lama non vengono adeguatamente puliti, i componenti potrebbero non funzionare correttamente e i dispositivi per la sicurezza potrebbero risultare inefficaci. Ciò potrebbe causare gravi lezioni personali.
  ▶ Pulire il tosaerba e la lama come descripto.
  nelle presenti istruzioni per I'uso, 5.2.
• Se la manutenzione e la riparazione del tosaerba o della lama non vengono eseguite adeguatamente, i componenti potrebbero non funzionare correttamente e i dispositivi per la sicurezza potrebbero risultare inefficaci.
  Potrebbero verificarsi lesioni personali gravi o mortali.
  Sostituire le parti usurate o danneggiate.
  Se il tosaerba richiede manutenzione o riparazione, rivolgersi a un rivenditore specializzato STIHL.
  Effettuare la manutenzione della lama come detrito nelle presenti istruzioni per l'uso.
• Durante la pulizia, la manutenzione o la riparazione della lama, l'utente potrebbe tagliarsi a causa dei taglienti affiliati. Ciò potrebbe causare lesioni all'utente.
• Indossare quanti da lavoro in materiale resistente.
• Durante l'affilatura la lama peut surriscaldarsi. L'utente potrebbe ustionarsi.
  Attendere che la lama si raffreddi.
• Indossare guanti da lavoro in materiale resistente.

5 Preparazione per l'uso del tosaerba

5.1 Preparazione per l'uso del tosaerba

Prima di iniziare il lavoro è necessario eseguire i seguenti passaggi:

Assicurarsi che i seguenti componenti siano in condizioni di sicurezza:

• Tosaerba, 4.6.1.
  Lama, 4.6.2.

▶ Pulire il tosaerba, 15.2.
Controllare la lama, 10.2.
Rabboccare l'olio motore, 16.1.

italiano 6 Rifornimento olio motore

Aprire il manubrio, 18.1.
Rifornire il tosaerba, 1.
Regolare l'altezza di taglio, 1.2.
- Controllare gli elementi di lavoro, 10.1.
Se non è possibile eseguire i passaggi descritti: non utilizzato il tosaerba e rivolgersi a un rivenditore specializzato STIHL.

6 Rifornimento olio motore

6.1 Rifornimento olio motore

L'olio motore lubrifica e raffredda il motore.

Le specifiche dell'olio motore e la capacità sono riportate nelle istruzioni per l'uso del motore.

AVVISO

• Alla segna non vi è olio motore. Avviare il motore alla olio motore o con una quantità insufficiente più danneggiare il tosaerba.
• Prima di agli avviamento, controllare il livello dell'olio motore e rabboccarlo secondo necessità.
  Rabboccare l'olio motore come descripto delle istruzioni per l'uso del motore.

7 Rifornimento del tosaerba

7.1 Rifornimento del tosaerba

AVVISO

• Se non viene rifornito con il carburante corretto, il tosaerba cui subire danni.
  Attenersi alle istruzioni per l'uso del motore.
• Spagnere il motore.
• Posizione are il tosaerba su una superficie pianà.
• Pulire l'area intorno al tappo del serbatoio carburante con un panno umido.

• Ruotare il tappo del serbatoio carburante (1) in senso antiorario finché non sare possibile rimuoverlo.
  Rimuovere il tappo del serbatoio carburante.

Rifornire con carburante in modo da lasciare almeno 15mm liberi dal bordo del serbatoio carburante.
Posizionare il tappo sul serbatoio carburante.
- Ruotare il tappo del serbatoio carburante in senso orario e serrarlo manually. Il serbatoio carburante è chiuso.

8 Regolazione del tosaerba da parte dell'utente

8.1 Apertura manubrio

Spagnere il motore.
Staccare il cappuccio candelà di accensione.
- Posizione il tosaerba su una superficie pianà.

• Aprire le leve di fissaggio rapido (1) qualora fossoero chiuse.
  Apire il manubrio (2).
• Chiudere le leve di fissaggio rapido (1). Il manubrio (2) è saldamente collegato al tosaerba.

• Premere la staffa di innesto per operazione di taglio (3) verso il manubrio (2) e mantenerla premuta.
• Tirare la maniglia di avviamento (4) lenta-mente verso la guida cavo (5).

• Agganciare la maniglia di avviamento (4) nella guida cavo (5).
  Rilasciare la staffa di inesto per operazione di taglio (3).

• Ricollegare il cappuccio candelà di accensione.

8.2 Chiusura del manubrio

Per un trasporto e rimessaggio a ingombro minimo è possibile chiudere il manubrio.

Spagnere il motore.
Staccare il cappuccio candela di accensione.
- Posizione are il tosaerba su una superficie pianà.
Premere la staffa di innesto per operazione di taglio verso il manubrio e mantenerla premuta.
- Sganciare la maniglia di avviamento alla guida cavo e riportarla lentamente indietro verso il motore.
Rilasciare la staffa di innesto per operazione di taglio.
- Tenere il manubrio e allentare i dadi con impugnatura a stella.
Ripiegare in avanti il manubrio.

9 Avviare e arrestare il motore

9.1 Avviamento del motore

• Posizione are il tosaerba su una superficie pianà.

• Premere la staffa di innesto per operazione di taglio (1) versuso il manubrio (2) con la mano sinistra e mantenerla premuta.
• Estrarre lentamente la maniglia di avviamento (3) con la mano destra fino ad avvertire una resistenza.
• Estrarre e riportare velocemente indietro la maniglia di avviamento (3) sono ad accendere il motore.
  Se il motore non si avvia: attenersi alle istruzioni per l'uso del motore.

9.2 Spegnimento del motore

• Posizione are il tosaerba su una superficie pianà.
  Rilasciare la staffa di innesto per operazione di taglio. Il motore si spegne.

Lasciare la posizione utente.

10 Controllo del tosaerba

10.1 Controllo degli elementi di lavoro

Staffa di innesto per operazione di taglio e staffa di innesto per trazione

Spagnere il motore.
- Tirare la staffa di innesto per operazione di taglio e la staffa di innesto per trazione completamente in direzione del manubrio e rilasciarle.
Qualora la staffa di innesto per operazione di taglio o la staffa di innesto per trazione non fosse scorrevole oppure non tornasse spontaneamente nella posizione iniziale, non utilizzato il tosaerba e rivolgersi a un rivenditore specializzato STIH.

La staffa di innesto per operazione di taglio o la staffa di innesto per trazione è difettosa.

10.2 Controllo lama

Spagnere il motore.
Staccare il cappuccio candela di accensione.

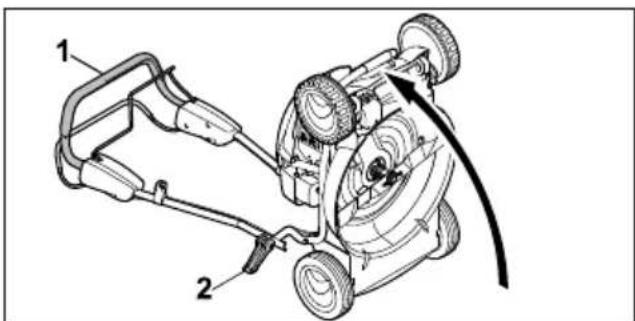

Ribaltare il tosaerba, 15.1.

Eseguire les seguenti misurazioni:

Spessore a
Larghezza b
Angolo di affilatura c

Se lo spessore minimo e la larghezza minima sono inferiori ai limiti prescritti, sostituire la lama, 9.2.
Se l'angolo di affilatura non è conforme a quanto prescritto, aggiare la lama, 19.2.
In caso di dubbi, rivolgersi a un rivenditore specializzato STIH.

11 Lavoro con il tosaerba

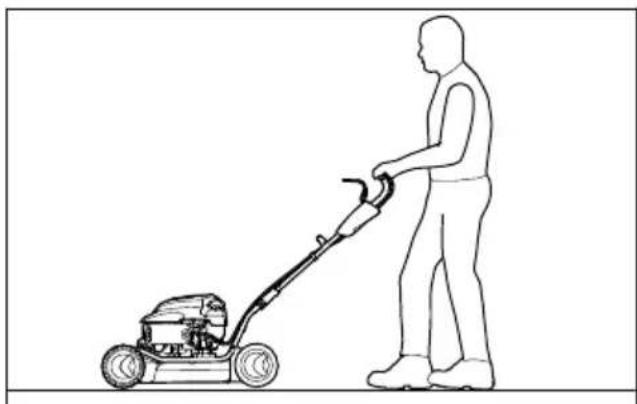

11.1 Impugnatura e guida del tosaerba

• Mantenere il manubrio con entrambe le mani in modo che i pollici avvolgano il manubrio.

11.2 Regolazione dell'altezza di taglio

É possibile impostare 4 altezze di taglio:

• 30 mm = posizione 1
• 50mm = posizione2
• 70 mm = posizione 3
• 85 mm = posizione 4

L'altezza di taglio viene regolata singularmente nella parte posteriore e anteriore. La regolazione dell'altezza di taglio nella parte anteriore e posteriore deve essere identica.

Regolazione altezza di taglio posteriori

Spagnere il motore.
La lama non delve girare.
- Posizione are il tosaerba su una superficie pianà.

• Premere l'asse posteriore verso il basso. L'asse posteriore è allentato e può essere regolato.
• Portare l'asse posteriore verso sinistra o destra fino a raggiungere la posizione desiderata.

Regolazione altezza di taglio anteriore

Spagnere il motore.
La lama non deve girare.
- Posizione are il tosaerba su una superficie pianà.

Premere la leva per regolazione altezza di taglio (1) verso l'esterno.
- Portare la leva per regolazione altezza di taglio (1) nella posizione desiderata e farla innestare.

11.3 Inserimento e disinserimento della trazione

11.3.1 Attivazione trazione

• Posizione are il tosaerba su una superficie pianà.
  Avviare il motore.

• Tirare completeness la staffa di innesto per trazione (1) in direzione del manubrio e tenerla in modo che il pollice avvolga il manubrio. Il tosaerba inizia a muoversi.

11.3.2 Disinserimento della trazione

Rilasciare la staffa di innesto per trazione.
Attendere che il tosaerba si arresti.

11.4 Mulching

Durante il mulching l'erba tagliata viene sminuzzata ripetutamente attraverso una speciale adduzione del flusso d'aria nella zona lama e successivement sparsa nuovamente sul tappeto erboso. L'erba tagliata restsa sulla superficie del prato, dove si decompone fácilmente e ritorna in circolo come concime naturale. Un prato bello e folto si ottiene grazie ad un mulching periodico e tagliando un terzo dell'altezza dell'erba.

Presupposti per un buon risultato di mulching:

• Frenuenza: in primavera (periodo di crescita principale) minimo 2 volte alla settimana, in estate e in autunno 1 volta alla settimana.

12 Dopo il lavoro italiano

• Tagliare possibilmente con erba asciutta.
• Utilizzare delle lame ben affiliate.
• Selezionare una velocità di avanzamento ridotta.
• Variare la direzione di taglio e fare attenzione alla sovrapposizione dei percorsi di taglio.
• Lavorare i prati con erba molto alla sempre a più riprese.

Se si lavora con la trazione insertita, spingere il tosaerba in avanti in maniera controllata.
Se si lavora con la trazione disinserita, spingere il tosaerba in avanti lentamente e in modo controllato.

12 Dopo il lavoro

12.1 Dopo il lavoro

• Spagnere il motore.
  Se il tosaerba è bagnato: lasciarlo asciugare.
  ▶ Pulirlo.

13 Trasporto

13.1 Trasporto del tosaerba

• Spagnere il motore.
  La lama non deve girare.
  Staccare il cappuccio candelà di accensione.

Spinta del tosaerba

• Spingere il tosaerba in avanti lentamente e in modo controllato.

Trasporto del tosaerba

• Indossare guanti da lavoro in materiale resistente.

Se il tosaerba viene spostato con il manubrio aperto:

• Una persona deve afferrare il tosaerba con entrambe le mani alla scocca anteriore e una seconda persona deve afferrare con entrambe le mani il manubrio.
• Sollevare e trasportare il tosaerba con l'aiuto di una seconda persona.

Se il tosaerba viene spostato con il manubrio chiuso:

• Chiudere il manubrio, 8.2.
• Una persona deve afferrare il tosaerba con entrambe le mani alla scocca anteriore e una seconda persona deve afferrare con entrambe le mani il manubrio.
• Sollevare e trasportare il tosaerba con l'aiuto di una seconda persona.

Trasporto del tosaerba su un veicolo

Fissare il tosaerba in posizione verticale in modo che non possa ribaltarsi e muoversi.

14 Conservazione

14.1 Conservazione del tosaerba

Spagnere il motore e lasciarlo raffreddare.
Staccare il cappuccio candelà di accensione.
- Conservare il tosaerba in modo che siano soddisfatte le seguenti condizioni:

• Il tosaerba si trova fuori alla portata dei bambini.
  Il tosaerba è pulito e asciutto.
• Il tosaerba non può ribaltarsi.
• Il tosaerba non può scivolare.

Se il tosaerba resta inutilizzato per essere:

Consumare tutto il carburante nel serbatoio.
- Fare pulire il serbatoio carburante da un rivenditore specializzato STIH.
- Cambiare l'olio motore come indicato nelle istruzioni per l'uso del motore.
Svitre la candela di accensione.

AVVERTENZA

• Quando si estraie la maniglia di avviamo con il cappuccio della candela di accensione scollegato, è possibile che fuoriscano delle scintille. Le scintille sono provocare incendi o esplosioni in un ambiente altamente infiammabile o esplosivo. Ciò potrebbe causare lesioni personali gravi o mortali e danni materiali.

• Tenere il cappuccio della candelà di accensione lontano dall'apertura della candelà.

Estrarre e riportare indietro più volte la maniglia di avviamento.
Avvitare le candele di accensione e sarrarle.

15 Pulizia

15.1 Ribaltamento del tosaerba

• Consumare tutto il carburante nel serbatoio. Il motore si spegne.
• Posizione are il tosaerba su una superficie pianà.
  Impostare l'altezza di taglio in posizione 1, 11.2.
  Staccare il cappuccio candela di accensione.

• Tenere il manubrio (1) e après le leve di fissaggio rapido (2).
  Posizionare il manubrio (1) all'indietro.
• Portare il tosaerba all'indietro.

15.2 Pulizia tosaerba

• Spagnere il motore.
  Lasciare raffreddare il tosaerba.
  Staccare il cappuccio candela di accensione.
  ▶ Pulire il tosaerba con un panno umido.

▶ Pulire le aperture di areazione con un pennello.
Ribaltare il tosaerba.
▶ Pulire la zona attorno alla lama e la lama con un bastocino di legno, una spazzola morbida o un panno umido.

16 Manutenzione

16.1 Intervalli di manutenzione

Gli intervalli di manutenzione dipendono delle condizioni ambientali e di lavoro. STIHL consiglia i seguenti intervalli di manutenzione:

Motore

• Provvedere alla manutenzione del motore come indicate nelle istruzioni per l'uso del motore.

Tosaerba

• Far controllare il tosaerba annualmente da un rivenditore specializzato STIHL.

16.2 Montaggio e smontaggio della lama

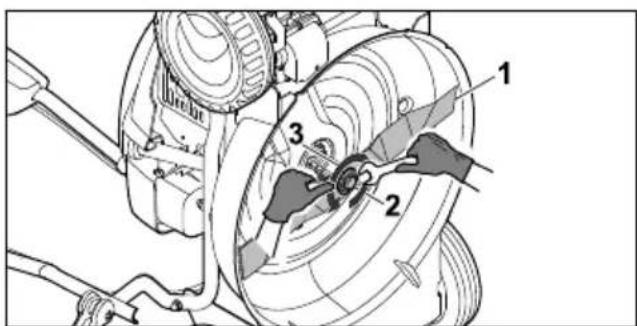

16.2.1 Smontaggio della lama

Spagnere il motore.
Staccare il cappuccio candela di accensione.
Ribaltare il tosaerba.

Mantenere fermalama1.
- Svitare la vite (2) e rimuoverla insieme alla rondella (3).
Rimuovere la lama (1).
Smaltire vite (2) e rondella (3).

Per il montaggio della lama (1) utilizzare una vite e una rondella nuove.

16.2.2 Montaggio della lama

Spagnere il motore.
Staccare il cappuccio candela di accensione.
Ribaltare il tosaerba.

Posare la nuova rondella (1) sulla nuova vite (2).
Applicare del fissante per viti Loctite 243 sulla filettatura della vite (2).
- Montare la lama (3) in modo che le sporgenze sulla superficie di appoggio si innestino nelle scanalature (3) della lama.
Avvitre la vite (2) con la rondella (1).

Mantenere ferma la lama (3).
Serrare la vite (2) a 65 Nm.

16.3 Equilibratura e affilatura della lama

La corretta affilatura ed equilibratura della lama richiede molto pratica.

18 Eliminazione dei guasti

18.1 Eliminazione di guasti del tosaerba

Guasto Causa	Rimedio
Non è possi- bile avviare il motore.	La staffa di inesto per opera- zione di taglio non è premuta.	Avviare il motore come descripto nelle presenti ist- ruzioni per l'uso.
Il serbatoio carburante è vuoto. ▶ Rifornire il tosaerba.
Il condotto carburante è inta- sato.	Rivolgersi a un rivenditore specializzato STIH.L.
Nel serbatoio è presente carbu- rante vecchio, sporco o di qua- lità scarsa.	Usare carburante di marca, di recente produzione e alla piombo.
Il filtrò dell'aria è sporco. ▶ Rivolgersi a un rivenditore specializzato STIH.L.
Il cappuccio candelà di accen- sione è staccato alla candelà di accensione oppure il cavo di accensione è fissato al connet- tore in maniera errata.	Collegare il cappuccio candelà di accensione. Controllare il collegamento tra cavo di accensione e cappuccio.

STIHL consiglia di fare'affare ed equilibrare la lama da un rivenditore specializzato STIHL.

AVVERTENZA

I taglienti della lama sono molto affiliati. L'utente potrebbe tagliarsi.

• Indossare guanti da lavoro in materiale resistente.

Spagnere il motore.
Staccare il cappuccio candela di accensione.
Ribaltare il tosaerba.
Smontare la lama.
- Affilare la lama. Durante tale operazione, atteneri all'angolo di affilatura e raffreddare la lama, 9.2.

Durante l'affilatura la lama non deve colorarsi di blu.

Montare la lama.
In caso di dubbi, rivolgersi a un rivenditore specializzato STIH.

17 Riparazione

17.1 Riparazione del tosaerba

L'utente non deve effettuare da solo la riparazione del tosaerba e della lama.

Se il tosaerba o la lama sono danneggiati, non utilizzato il tosaerba o la lama e rivolgersi a un rivenditore specializzato STIHL.
Se le targhette di avventamento sono illeggibili o danneggiate, farle sostituire da un rivenditore specializzato STIH.

Guasto Causa	Rimedio
La candelà di	accensione è imbrattata, danneggiata oppure la distance elettrodi errata.	Pulire o sostituire la candelà di accensione.Registrar la distance degli elettrodi.
	La resistenza sulla lama è troppo elevata.	Impostare un'altezza di taglio magiore.Avviare il motore nell'erba Bassa.
Il motore si avvia con difficultà o la potenza del motore dimi-nuisce.	La scocca del tosærba è inta-sata.	Pulire il tosærba.
	L'altezza di taglio è registrata troppo bassa oppure la velocità di avanzamento è troppo elevata.	Adattare l'altezza di taglio o tagliare l'erba lenta-mente.
	C'è acqua nel serbatoio carbu-rante o nel carburatore oppure il carburatore è intasato.	Svuotare il serbatoio carburante, pulire il condotto carburante e il carburatore.
	Il serbatoio carburante è sporco.	Rivolgersi a un rivenditore specializzato STIH.L
	Il filtrò dell'aria è sporco. Rivolgersi a un rivenditore specializzato STIH.L	Pulire o sostituire la candelà di accensione.
Il motore si surriscalda.	Il livello dell'olio motore è troppo basso.	Rabboccare o sostituire l'olio motore come descriptorsi nelle istruzioni per l'uso del motore.
	Le alette di raffreddamento sono imbrattate.	Pulire il tosærba.
Il tosærba vibra forte.	La lama è danneggiata. Sostituire la lama.
	La lama non è montata corretta-mente.	Montare la lama.
L'erba non viene tagliata in modo pulito.	La lama non è affiliata o è usu-rata.	Affilare la lama oppure sostituirla.

19 Dati tecnici

19.1 Tosaerba STIHL RM 2.0 RT

• Modello motore: KOHLER HD675
  Cilindrata: 149~cm^3
  Potenza: 2,2 kW (3,0 CV) a 2800min^-1
  -Numero di giri: 2800 min ^-1
• Capacità massima del serbatoio carburante: 1,4 I
• Peso: 30 kg
  Larghezza di taglio: 46 cm

19.2 Lama

• Spessore minima a: 2,0 mm
  Larghezza minima b: 45 mm
  Angolo di affilatura c: 30^

19.3 Valori acustici e vibratori

Il valore K per il livello di pressione acustica è pari a 2 dB(A). Il valore K per il livello di potenza

sonora è pari a 1,1 dB(A). Il valore K per i valori vibratori è pari a 2,36 m/s².

• Livello di pressione acustica L_pA misurato ai sensi della norma EN ISO 5395-2: 81 dB(A)
• Livello di potenza sonora garantito L_WAd misurato ai sensi della direttiva 2000/14/EC / S.I. 2001/1701:94 dB(A)
• Valore vibratorio a_hv misurato ai sensi della norma EN 12096, EN 20643, EN ISO 5395-2, manubrio: 5,90~m / s^2

Informazioni sull'osservanza della direttiva per il dato di lavoro sulle vibrazioni 2002/44/EC e S.l. 2005/1093 sono disponibili all'indirizzo www.stihl.com/vib.

19.4 REACH

REACH indica una direttiva CE per la registrazione, la classificazione e l'omologazione dei prodotti chimici.

Per informazioni sull'adempimento della direttiva REACH ved. www.stihl.com/reach.

20 Ricambi e accessori

20.1 Ricambi e accessori

STIHL Questi symboli contrassegnano i ricambi originali STIHL e gli accessori originali STIHL.

STIHL raccomanda l'uso di ricambi originali STIHL e accessori originali STIHL.

I ricambi e gli accessori di altri fabbricanti non possono essere controllati da STIHL in merito ad affidabilità, sicurezza e idoneità nonostante le attuali osservazioni del mercato, pertanto STIHL non può garantire nulla in merito all'uso di tali prodotti.

I ricambi originali STIHL e gli accessori originali STIHL sono disponibili presso i rivenditori STIHL.

20.2 Ricambi important

La ditta STIHL declina agli responsabilità per anni a cose e persone causati dall'utilizzo di componenti o ricambi non autorizzati.

Lama: 6357 702 0102
Vite di fissaggio lama: 9008 319 9028
Rondella: 0000 702 6600

21 Smaltimento

21.1 Smaltimento del tosaerba

Le informazioni sullo smaltimento sono disponibili presso i rivenditori specializzati STIHL.

Smaltire tosaerba, lama, benzina, olio motore, accessori e imballaggio in modo conforme e nel rispetto dell'ambiente.

22 Dichiarazione di conformità UE

22.1 Tosaerba STIHL RM 2.0 RT

STIHL Tirol GmbH

dichiarasa sotto la propria esclusiva responsabilita che

Articolo: Tosaerba
Marchio di fabbrica: STIHL
- Modello: RM 2.0 RT
Larghezza di taglio: 46 cm
N. di seri: 6357

è conforme alle disposizioni pertinenti delle direttive 2000/14/EC, 2006/42/EC, 2014/30/EU e 2011/65/EU ed è stato progettato e fabbricato conformmente alle versioni delle norme vigenti: EN ISO 5395-1, EN ISO 5395-2, EN ISO 14982.

Ufficio interessato menzionato:

La determinazione del livello di potenza sonora misurato e garantito è stata eseguita ai sensi della direttiva 2000/14/EC, allegato VIII.

Livello di potenza sonora misurato: 92,5 dB(A)
- Livello di potenza sonora garantito: 94 dB(A)

La documentazione technique è conservata presso STIHL Tirol GmbH.

L'anno di costruzione e il numero di macchina sono indicati sul tosaerba.

Langkampfen, 02.01.2020

STIHL Tirol GmbH

per

Matthias Fleischer, Direttore Ricerca e Sviluppo

Sven Zimmermann, Direttore Qualita

23 Indirizzi

23.1 STIHL Amministrazione generale

23.2 Società di vendita STIHL

GERMANIA

Telefono: [phone]

SVIZZERA

STIHL Vertriebs AG

Isenrietstraße 4

8617 Monchaltorf

Telefono: [phone]

REPUBLICA CECA

Andreas STIHL, spel. s r.o.

Chrlická 753

664 42 Modrice

23.3 Importatori STIHL

BOSNIA ERZEGOVINA

UNIKOMERC d.o.o.

Bišće polje bb

88000 Mostar

Telefono: [phone]

Fax: [phone]

CROAZIA

UNIKOMERC - UVOZ d.o.o.

Sjedište:

Amruseva 10, 10000 Zagreb

Prodaja:

Ulica Kneza Ljudevita Posavskog 56, 10410

Velika Gorica

Telefono: [phone]

Fax: [phone]

TURCHIA

SADAL TARIM MAKINELERI DIS TICARET A.S.

Motorella dello dzesemotoru.

Motorellas specifikacija un iepildes daudzums ir noradits motora lietosanas pamacibba.

NORADIJUMS

Gero mulciavimo salygos

• Dažnumas: pvasarj (pagrindiniu augimo periodu) - ne reciau nei 2 kartus per savaite,VASARJIRUDENJI - ne reciau nei 1 kartapersavaite.
• Jei jmanoma, pjaukite sausa veja.
• Naudokite gerai iśgalastus pjoyimo peilius.
• Pasirinkite nedidelj stūmimo greitj.
• Keiskite p jovimo krypti ir atkreipkite demesi viena kitagengiancias p jovimo atkarpas.
• Itn auksta zoIe visada pjaukite palaipsniui.

• Jei dirbama jjungus vaziavimo pavara, stumkite vejapjove i priek kontroliuodami jos judejima.
• Jei dirbama isjungus važiavimo pavara, letai stumkite vejapjové i priek kontroliuodami jos judejima.

12 Po darbo

12.1 Baigus dirbti

Sustabdykite variklj.
Jei vejapjové šlapia, nusausinkite ja.
Nuvalykitevejapjove.

13 Pernešimas

13.1 Vejapjovés gabenimas

I\$junkite varikli.

Peilis turi nesisukti.

Istraukite uzdegimo zvakés antgalj.

Vejapjovés stūmimas

Létai stumkite vejapjové i priék kontroliuodami jos judejima.

Vejapjovés nešimas

Muvekite darbines pirstines is atsparios medziagos.

Vejapjoves nešimas, kai valdymo rankena atlenkta

Vienes asmuo turi laikyti vejapjove korpuso prikeyje abiem rankomis,Kitas asmuo - abiem rankomis uz valdymo rankenos.
Pakelkite ir neškite vejapjové dviese.

Vejapjoves nešimas, kai valdymo rankena uzlenkta

▶ Sulenkite valdymo rankena, 8.2.
Vienes asmuo turi laikyti vejapjovc korpuso priekyje abiem rankomis,Kitas asmuo - abiem rankomis uz valdymo rankenos.
Pakelkite ir neškite vejapjové dviese.

Vejapjovés gabenimas transporte priemonéje
- [ltvirtinkite pastatyta vejapjové taip, kad ji neap-virstu ir nejdétu.

14 sandéliuojate

14.1 Vejapjovès laikymas

CTapTupaIte Dnuratela.

N3KIOUcTe DnurTaTeJIa.
