Swarovision EL - Kikare SWAROVSKI OPTIK - Gratis bruksanvisning och manual

Produkttyp	Högklassig kikare
Märke	Swarovski Optik
Modell	Swarovision EL
Förstoring	10x (uppskattning)
Objektivdiameter	42 mm (uppskattning)
Justering av pupillavstånd	Ja, genom att flytta isär kikarhalvorna
Dioptrijustering	Ja, justerbar med 180° låsning
Ögonmusslor	Roterbara, 4 lägen (med/utan glasögon)
Fokusering	Central med fokushjul
Minsta fokuseringsavstånd	Cirka 2,5 m (uppskattning)
Optisk behandling	SWAROVISION (flerskiktsbehandling)
Vattentäthet	Ja, vattentät med kvävefyllning
Vikt	Cirka 770 g (modell 10x42)
Mått (L x B x H)	Cirka 150 x 130 x 60 mm
Medföljande tillbehör	Funktionsfodral, rengöringsduk, rem, skyddskåpor
Serienummer	Under fokushjulet (ta bort hjulet)
Underhåll	Rengöring med mikrofiberduk, pensel för större partiklar; hölje med fuktig mjuk trasa
Förvaring	I fodralet, torr och ventilerad plats; i fuktigt område, använd vattentätt fodral med kiselgel
Säkerhet	Titta inte direkt mot solen; använd inte när du går
Garanti	Internationell 10 år (5 år arbetskostnad ingår), med förbehåll för villkor
Reparationer	Endast av SWAROVSKI OPTIK Absam (Österrike) eller SWAROVSKI OPTIK North America

Vanliga frågor - Swarovision EL SWAROVSKI OPTIK

Hur fäster man remmen på EL-kikaren?

Tryck på knappen inåt och vrid den 90° moturs för att ta bort den. Ta bort stiftet från ringen, för remmen genom öglan på skyddskåpan om nödvändigt, tryck sedan in stiftet i remmen tills det klickar. Sätt i knappen på den angivna platsen, tryck fast stiftet och vrid det medurs tills det andra klicket.

Hur justerar man dioptriinställningen?

Lås upp dioptriinställningens lås genom att vrida det 180° moturs. För samma synskärpa: dra ut fokushjulet, sätt dioptriindikeringen på '0', tryck in hjulet, lås sedan låset. För olika ögon: titta med vänster öga, justera skärpan med hjulet, dra ut hjulet, titta med höger öga och justera, tryck in hjulet, lås låset.

Hur rengör man kikarens linser?

Använd en speciell pensel för att ta bort större partiklar. För djuprengöring, fukta lätt ytan med din andning och torka med den medföljande rengöringsduken i mikrofiber. Använd den endast på glasytor. Tvätta duken i ljummet tvålvatten vid behov.

Vad är minsta fokuseringsavståndet?

Minsta fokuseringsavståndet beror på modellen, men det är vanligtvis cirka 2,5 till 3 meter. Kontrollera den tekniska databladet för exakt värde för din version.

Hur tar man bort skyddskåpan för objektiven?

Öppna kåpan, dra sedan fast den nedåt. Sätt fast locket på metallringen tills det klickar. För att sätta tillbaka kåpan, tryck tillbaka locket med tummen och upprepa proceduren.

Vad gör man vid kraftig nedsmutsning (sand)?

Du kan helt skruva av ögonmusslorna för att underlätta rengöring. Använd en pensel för att ta bort partiklar, rengör sedan med mikrofiberduken. Undvik att använda kemikalier.

Var finns serienumret?

Serienumret finns under fokushjulet. För att läsa det måste du ta bort fokushjulet. Det är vanligtvis i formatet T123456789.

Vilken garanti ges på Swarovision EL-kikaren?

Swarovski Optik erbjuder en internationell garanti på 10 år från inköpsdatum. De första 5 åren täcks även arbetskostnaden. Garantin täcker material- och tillverkningsfel, men inte skador på grund av felaktig användning eller normalt slitage.

Kan jag använda kikaren med glasögon?

Ja, de roterbara ögonmusslorna erbjuder fyra justeringslägen. För glasögonbärare, vrid ögonmusslorna medurs till stoppet (läge B) eller använd ett mellanläge (C eller D) för optimal komfort.

Hur förvarar man kikaren?

Förvara kikaren i sitt funktionsfodral på en torr och väl ventilerad plats. Om de är våta, torka dem först. I tropiska eller mycket fuktiga områden, använd ett vattentätt fodral med ett fuktabsorberande medel som kiselgel.

BRUKSANVISNING Swarovision EL SWAROVSKI OPTIK

Vi tackar dig i ditt val av en SWAROVSKI OPTIK produkt. Vid frågar kan du vända dig till din utbildade återförsäljare eller direkt till oss på, WWW.SWAROVSKIOPTIK.COM.

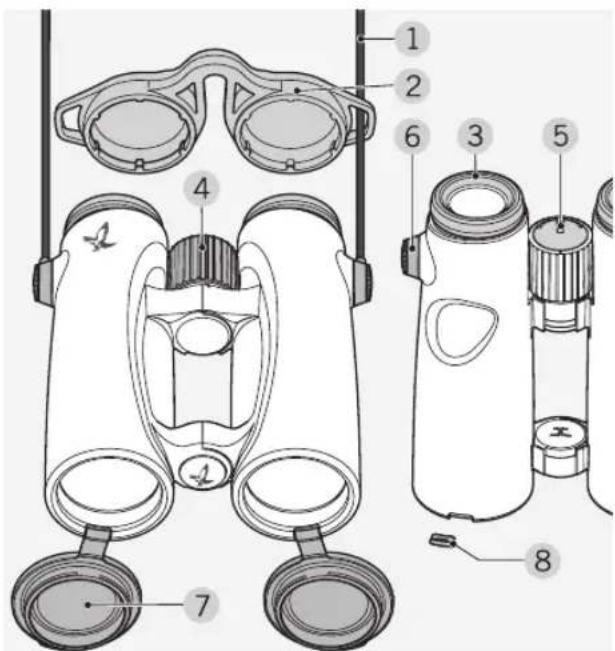

1. ÖVERSIKT

1 Bärrem
2 Okularskydd
3 Vridbara ögonmusslor
4 Fokuseringshjul

5 Diopterlås
6 Remanslutningsskydd
7 Objektivskydd
8 Objektivskydds fäste

Dessutom levererat med EL: Bärväska, linsrengöringsduk.

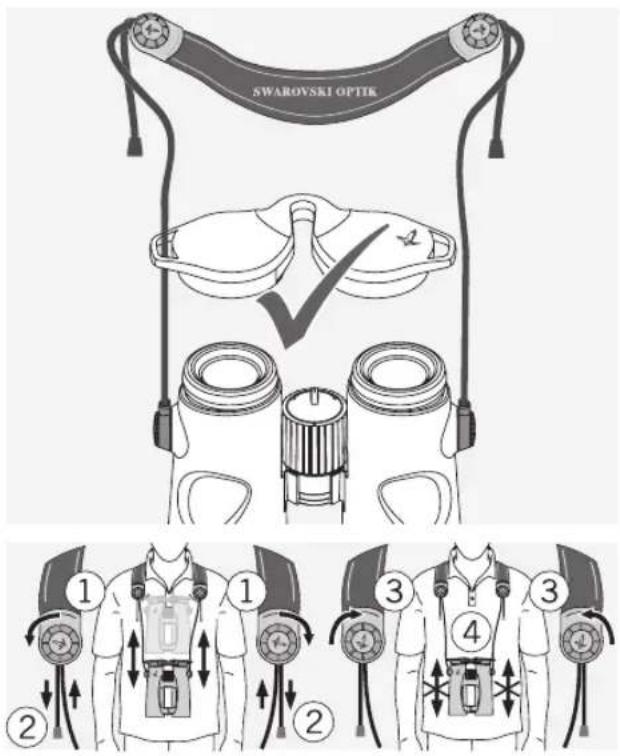

Vid leverans är remmen inte fastsatt på EL. Beroende på dina behov kan du sätta fast remmen eller speciella tillbehör snabbt och lätt.

Pressa knappen inåt och vrid den moturs (90 °).

Dra ut knappen.

Ta bort stiftet från ringen.

För att sätta på ett regnskydd eller annat tillbehör, dra först remmen genom respektive skydds ögla.

Pressa stiftet in i remmen tills det klickar.

För in knappen i det avsedda läget på kikaren.

click

Pressa in stiftet stadigt och vrid det något medurs.

Observera:

Om stiftet inte längre kan vridas utan att trycka på det är det säkert på plats.

SWAROVSKI OPTIK ① ② ③ ④

3.

IIANDIIAVANDE

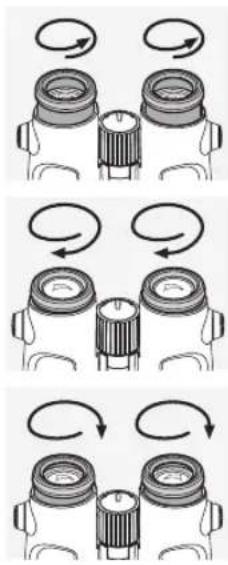

3.1 INSTÄLLNING AV DE VRIDBARA ÖGONMUSSLORNA

Det finns som standard fyra inställningslägen med olika avständ från ögat till linsen. Det optimala avståndet kan du ställa in individuellt.

Pos. A: Utgångsposition utan glasögon: Vrid härtill moturs för att helt dra ut ögonmusslorna.

Pos. B: Utgångsposition med glasögon: Vrid båda vridögonmusslorna medurs in till sina anslag.

Pos. C och D: Alternativa positioner eller mellanlägen för användare både med och utan glasögon.

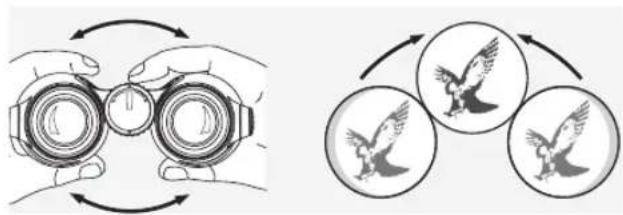

3.2 INSTÄLLNING AV AVSTÄNDET MELLAN ÖGONEN

För att se en enda rund bild, vrid båda kikarhalvorna tills inga störande skuggor är synliga.

Diopterlåset stängs genom att vrida det 180° medurs. Det öppnas genom att vrida tillbaka det 180° moturs.

3.4 DIOPTRIUTJÄMNING

För att få maximal bildkvalitet måste eventuella skillnader i synen mellan höger och vänster öga utjämnas.

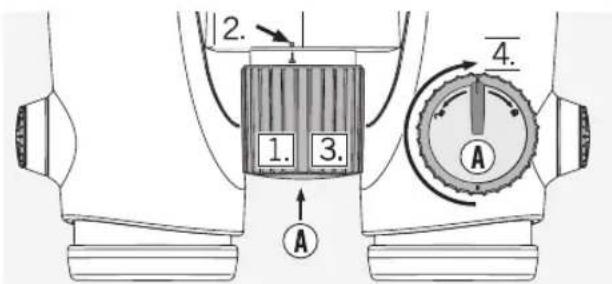

När synförmågan är lika på båda ögonen:

Om diopterlåset är stängt öppnas det enligt beskrivningen i kapitel 3.3.

2. 1. 3. 4. A A

1. Drag ut fokuseringshjulet.
2. Vrid fokuseringshjulet till 0 på dioptriskalan.
3. Tryck in fokuseringshjulet igen.
4. Stäng diopterlåset (se kapitel 3.3).

När ögonen har olika synförmåga:

Om diopterlåset är stängt öppnas det enligt beskrivningen i kapitel 3.3.

1. 2. 3. 4. 5. A A

1. Titta genom det vänstra okularet med det vänstra ögat och vrid fokuseringshjulet så att föremålet du tittar på är skarpt.
2. Drag ut fokuseringsringen.
3. Titta på samma föremål genom det högra okularet med det högra ögat och justera tills föremålet är helt skarpt genom att vrida på fokuseringshjulet.
4. Tryck in fokuseringshjulet.
5. Stäng diopterlåset (se kapitel 3.3).

3.5 INSTÄLLNING AV BILDSKÄRPAN

Genom att vrida fokuseringshjulet kan du ställa in skärpan på föremål på mycket nära håll (se tekniska data) och upp till oändligt.

4.

TA BORT OBJEKTIVLINSSKYDDET

1. Öppna objektivlinsskyddet.
2. Dra objektivlinsskyddet stadigt nedåt.

1. Tryck på skyddet på metallringen. Skyddet är inte fast påsatt förrän ett klick hörs.

Observera:

Om du vill sätta tillbaka objektivlinsskyddet igen så tryck av skyddet från metallringen med din tumme och upprepa sedan steg 3 med objektivlinsskyddet.

5.

ALLMÄNNA ANVISNINGAR

5.1 SERIENUMMER

T123456789

Du finner serienumret till dina EL-glasögon under fokushjulet. För att läsa det måste fokushjulet dras ut.

5.2 YTTERLIGARE INFORMATION

Du hittar omfattande information och tips på: WWW.SWAROVSKIOPTIK.COM.

6.

SKÖTSEL OCH VÅRD

6.1 DUK FÖR LINSPUTSNING

Man kan putsa de mycket känsliga linserna med den medföljande mikrofiberduken. Den passar frontlinsen,

okularlinsen och glasögon. Håll duken ren eftersom smuts kan skada linserna. Om duken blir smutsig kan den tvättas i ljummet tvålvatten och lufttorkas. Andvänd den enbart för att putsa linserna med!

6.2 PUTSNING

Vi har konstruerat alla element och ytor så att de inte fordrar mycket skötsel.

För att försäkra sig om att kikaren bibehåller sina optiska egenskaper, bör man hålla linserna rena, dvs. putsa bort smuts, olja och fett. När man putsar linserna, avlägsnar man först större partiklar m.h.a. en optikborste. Efter det andas man på linsen för att åstadkomma en hinna av kondensation och putsar sedan linsen med mikrofiberduken.

De andra ytorna putsas med en mjuk, fuktig duk (men inte den mikrofiberduk man använder till putsning av linserna).

Finns det smuts som är svår att få bort från ögonmusslorna (t.ex. sand), kan man skruva ut dem och putsa dem var för sig.

6.3 FÖRVARING

Förvara tubkikaren på en väl ventilerad och mörk plats.

Om tubkikaren blir våt, bör den torka först.

Vid längre förvaring i där luftfuktigheten är hög, som i tropikerna, är en lufttät påse den bästa platsen gärna tillsammans med något fuktabsorberande medel (t.ex. kiselkulor).

7. SÄKERHETSFÖRESKRIFTER

Titta aldrig direkt mot solen med instrumentet! Dina ogon kan ta skada!

För att garantier skall gälla skall man utföra service och reparationer hos SWAROVSKI OPTIK Absam (Austria) eller SWAROVSKI OPTIK North America.

Alla uppgifter är typiska värden.

Ändringar i utförande och loverans samt tryckfel förbehålles.

Du har nu införskaffat ett optiskt instrument från SWAROVSKI OPTIK som är av högsta kvalitet och för vilket en världsomfattande garanti på 10 år gäller från inköptsdatum enligt följande villkor:

Om det framkommer defekter gällande material och/eller framställingsfel, täcker vi materialkostnaderna för hela garantitiden. Vi förbehåller oss i dessa fall rätten att reparera, ersätta hela instrumentet eller defekta delar såsom det passar oss bäst. De fem första åren ersätter vi både material och arbetskostnader.

Genom denna garanti begränsas inte de lagliga rättigheterna.

Då produkturvalet förändras förbehåller vi oss rätten att reparera defekta instrument eller ersätta dem med andra av lika värde.

Vi tar ingel ansvar för reparationer utförda av en av oss icke-aukloriserad verkstad, inte heller för skador uppkommna genom felaktigt bruk, inte heller för direkta eller indirekta skador som uppkommit genom defekter hos instrumentet. Garantin gäller inte heller de delar som slits på naturlig väg, såsom ögonmusslor, bärremmar, fodral, ytbeläggning, etc.

Garantin är i kraft endast då detta garantibevis blivit korrekt daterat, stämplat och underskrivet av en auktoriserad återförsäljare på försäljningsdagen.

I garantifall och för service och/eller underhåll lämna in instrumentet till en auktoriserad SWAROVSKI OPTIK återförsäljare tillsammans med detta garantibevis eller skicka dem, gratis, direkt till vår adress. Instrument som skickats utan garantibevis repareras och faktureras kunden. Den försäkrade återförsändelsen (leveranssättet är upp till oss), är gratis då garantin läcker reparationerna, i annat fall faktureras de kunden. För leverans utomlands faktureras eventuella tullavgifter och kostnader mottagaren.

Garantin är given av SWAROVSKI OPTIK KG, Absam, Österrike. Myndighetsområdet är Innsbruck; Österrikisk lag gäller.

Gällande andra garantier (oberoende av om lagliga eller frivilliga) i olika länder, måste dessa uppfyllas av resp. importör eller auktoriserad återförsäljare. SWAROVSKI OPTIK KG, Absam, Österrike, kan acceptera ansvar enbart då legal skyldighet att göra så existerar.

Om instrumentet inte importerats av leg. importör förbehåller vi oss rätten att fakturera behandlingskostnaderna till fullt belopp.
