Tipo di prodotto	Binocolo di alta gamma
Marca	Swarovski Optik
Modello	Swarovision EL
Ingrandimento	10x (stima)
Diametro dell'obiettivo	42 mm (stima)
Regolazione della distanza interpupillare	Sì, mediante allontanamento dei due cannocchiali
Correzione diottrica	Sì, regolabile con blocco a 180°
Oculari	Rotanti, 4 posizioni (con/senza occhiali)
Messa a fuoco	Centrale tramite rotella di messa a fuoco
Distanza minima di messa a fuoco	Circa 2,5 m (stima)
Trattamento ottico	SWAROVISION (trattamento multistrato)
Impermeabilità	Sì, stagno con riempimento di azoto
Peso	Circa 770 g (modello 10x42)
Dimensioni (L x l x H)	Circa 150 x 130 x 60 mm
Accessori inclusi	Custodia funzionale, panno per la pulizia, cinghia, cappucci protettivi
Numero di serie	Sotto la rotella di messa a fuoco (rimuovere la rotella)
Manutenzione	Pulizia con panno in microfibra, spazzola per particelle grandi; corpo con panno morbido umido
Conservazione	Nella custodia, luogo asciutto e aerato; in zona umida, utilizzare una custodia stagnante con gel di silice
Sicurezza	Non guardare direttamente il sole; non utilizzare mentre si cammina
Garanzia	Internazionale 10 anni (5 anni manodopera inclusa), salvo condizioni
Riparazioni	Solo da SWAROVSKI OPTIK Absam (Austria) o SWAROVSKI OPTIK North America

Domande frequenti - Swarovision EL SWAROVSKI OPTIK

Come fissare la cinghia sul binocolo EL?

Premere il pulsante verso l'interno e ruotarlo di 90° in senso antiorario per estrarlo. Rimuovere il perno dall'anello, far passare la cinghia attraverso l'anello del cappuccio se necessario, quindi inserire il perno nella cinghia fino allo scatto. Inserire il pulsante nella posizione designata, premere saldamente il perno e ruotarlo in senso orario fino al secondo scatto.

Come regolare la correzione diottrica?

Sbloccare il blocco della correzione diottrica ruotandolo di 180° in senso antiorario. Per uguale acuità visiva: estrarre la rotella di messa a fuoco, impostare la graduazione diottrica su '0', premere la rotella, quindi bloccare il blocco. Per occhi diversi: guardare con l'occhio sinistro, regolare la nitidezza con la rotella, estrarre la rotella, guardare con l'occhio destro e regolare, premere la rotella, bloccare il blocco.

Come pulire le lenti del binocolo?

Utilizzare una spazzola speciale per rimuovere le particelle grandi. Per una pulizia profonda, umidificare leggermente la superficie con il respiro e asciugare con il panno per la pulizia in microfibra fornito. Utilizzarlo solo per le superfici in vetro. Lavare il panno in acqua tiepida saponata se necessario.

Qual è la distanza minima di messa a fuoco?

La distanza minima di messa a fuoco dipende dal modello, ma è generalmente di circa 2,5-3 metri. Consultare la scheda tecnica per il valore esatto della propria versione.

Come smontare il cappuccio protettivo dell'obiettivo?

Aprire il cappuccio, quindi tirarlo con decisione verso il basso. Infilare il coperchio sull'anello metallico fino allo scatto. Per rimettere il cappuccio, spingere il coperchio con il pollice e ripetere l'operazione.

Cosa fare in caso di forte sporcizia (sabbia)?

È possibile svitare completamente gli oculari per facilitare la pulizia. Utilizzare una spazzola per rimuovere le particelle, quindi pulire con il panno in microfibra. Evitare l'uso di prodotti chimici.

Dove si trova il numero di serie?

Il numero di serie si trova sotto la rotella di messa a fuoco. Per leggerlo, è necessario rimuovere la rotella di messa a fuoco. Di solito è nel formato T123456789.

Quale garanzia è offerta sul binocolo Swarovision EL?

Swarovski Optik offre una garanzia internazionale di 10 anni dalla data di acquisto. I primi 5 anni sono coperti anche i costi di manodopera. La garanzia copre i difetti di materiale e di fabbricazione, ma non i danni dovuti a uso improprio o usura naturale.

Posso utilizzare il binocolo con gli occhiali?

Sì, gli oculari rotanti offrono quattro posizioni di regolazione. Per chi porta occhiali, ruotare gli oculari in senso orario fino all'arresto (posizione B) o utilizzare una posizione intermedia (C o D) per un comfort ottimale.

Come riporre il binocolo?

Riporre il binocolo nella sua custodia funzionale in un luogo asciutto e ben ventilato. Se è bagnato, asciugarlo prima. Nelle zone tropicali o molto umide, utilizzare una custodia stagnante con un prodotto assorbente l'umidità come il gel di silice.

MANUALE UTENTE Swarovision EL SWAROVSKI OPTIK

La ringraziamo per aver scelto un prodotto SWAROVSKI OPTIK. Per ulteriori informa- zioni La preghiamo di rivolgersi ad un Rivenditore Autorizzato oppure ci contatti su WWW.SWAROVSKIOPTIK.COM.

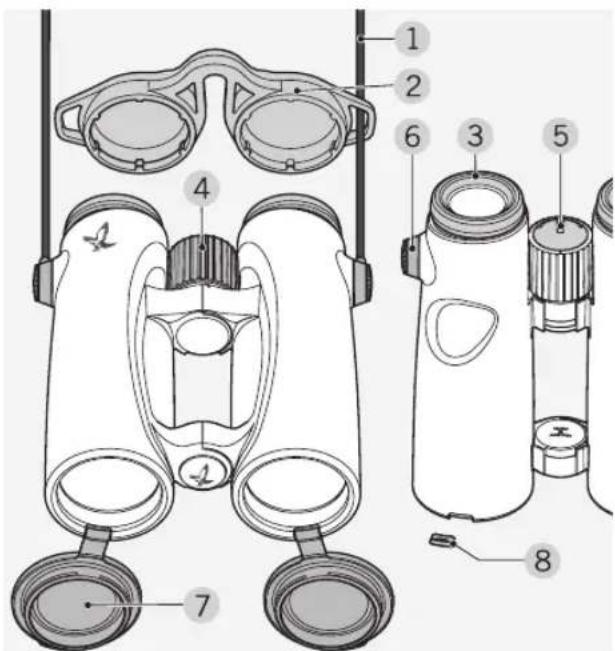

1. TAVOLA PROSPETTICA

1 Tracolla
2 Coperchio di protezione per oculare
3 Conchiglia oculare girevole
4 Ghiera di messa a fuoco
5 Fermo per la compensazione diottrica

6 Coperchio del connettore della tracolla
7 Coperchio di protezione per obiettivo
8 Cappuccio di protezione per obiettivo

Fornitura supplementare con la gamma EL: Custodia multifunzionale, panno per la pulizia delle lenti.

Quando il prodotto viene acquistato, la tracolla non è attaccata all' EL. In base alle proprie esigenze, è possibile attaccare la tracolla o altri particolari accessori in modo rapido e semplice.

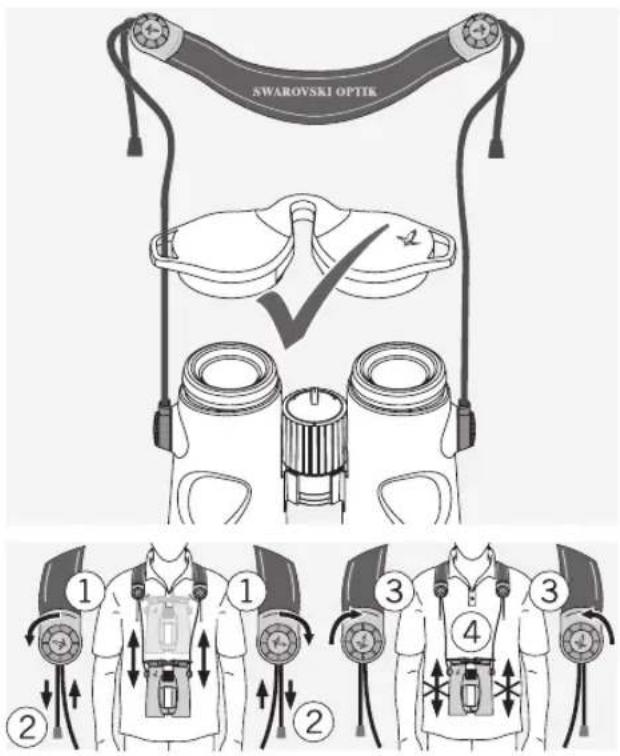

2. APPLICAZIONE DELLA TRACOLLA

Premere il tasto verso l'interno e ruotarlo in senso antiorario (90°).

Estrarre il tasto.

Staccare il perno dall'anello.

Per applicare il parapioggia o altri accessori, tirare prima la tracolla attraverso il cappio del rispettivo coperchio.

click

Premere il perno nella tracolla fino a che non scatta in posizione.

Inserire il tasto dentro alla posizione desiderata sui binocoli.

click

Premere il perno energicamente e ruotarlo leggermente in senso orario.

Avvertenza:

Se il perno non può più essere ruotato senza che venga premuto, significa che è correttamente posizionato.

SWAROVSKI OPTIK ① ② ③ ④

3.

USO

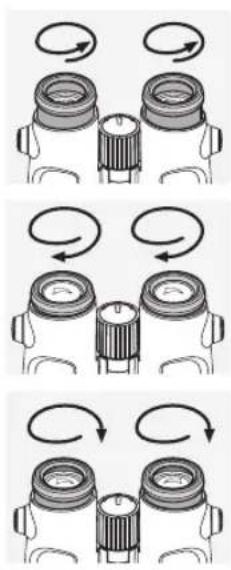

3.1 REGOLAZIONE DELLE CONCHIGLIE OCULARI GIREVOLI

Vi sono essenzialmente a disposizione quattro differenti posizioni di regolazione, caratterizzate da una diversa distanza dell'occhio dalla lente.

Pos. A: Posizione iniziale senza occhiali: estrarre completamente le conchiglie oculari ruotandole in senso antiorario.

Pos. B: Posizione iniziale con occhiali: ritrarre entrambe le conchiglie oculari girevoli in senso orario fino all'arresto.

Pos. C e D: Posizioni alternative e gradi intermedi per portatori e non portatori di occhiali.

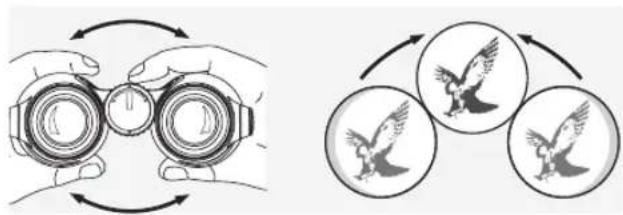

3.2 REGOLAZIONE DELLA DISTANZA OCULARE

Per ottenere un'unica immagine circolare, piegare i due corpi del binocolo finché non appaiano più fastidiose ombre.

Per bloccare il fermo per la compensazione diottrica basta ruotarlo in senso orario di 180°. Per sbloccarlo, ruotarlo nuovamente di 180° in senso antiorario.

3.4 COMPENSAZIONE DIOTTRICA

Per raggiungere una qualità d'immagine ideale bisogna compensare l'eventuale diversa capacità visiva fra l'occhio sinistro e quello destro.

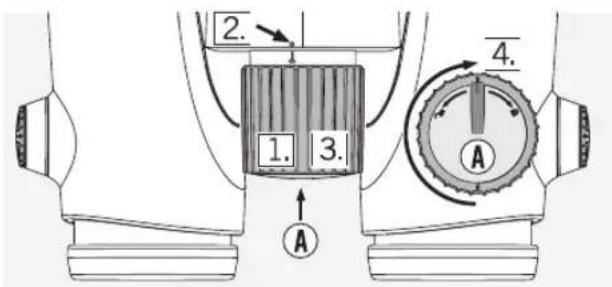

Uso con uguale capacità visiva di entrambi gli occhi:

Se il fermo per la compensazione diottrica è bloccato, sbloccarlo come descritto nel paragrafo 3.3.

2. 1. 3. 4. A A

1. Tirare la rotella di focalizzazione verso l'esterno.
2. Girando la rotella di focalizzazione regolare la scala delle diottrie sullo «O».
3. Fare quindi rientrare la rotella di focalizzazione.
4. Bloccare il fermo per la compensazione diottrica (vedere il paragrafo 3.3).

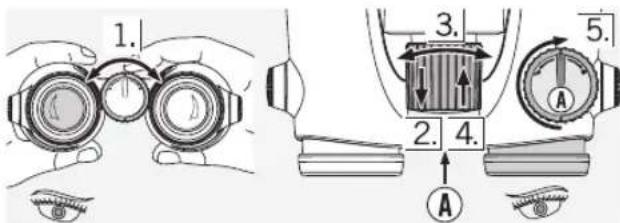

Uso con differente capacità visiva di entrambi gli occhi:

Se il fermo per la compensazione diottrica è bloccato, sbloccarlo come descritto nel paragrafo 3.3.

1. 2. 3. 4. 5. A A

1. Con l'occhio sinistro guardare attraverso l'oculare sinistro e mettere a fuoco l'immagine dell'oggetto prescelto con l'ausilio della rotella di focalizzazione.
2. Tirare la rotella di focalizzazione verso l'esterno.
3. Con l'occhio destro guardare ora lo stesso oggetto attraverso l'oculare destro e mettere perfettamente a fuoco la stessa immagine con l'ausilio della rotella di focalizzazione.
4. Fare quindi rientrare la rotella di focalizzazione.
5. Bloccare il fermo per la compensazione diottrica (vedere il paragrafo 3.3).

3.5 MESSA A FUOCO DELL'IMMAGINE

Ruotando la rotella di focalizzazione sarà possibile ottenere un'immagine nitida di qualsiasi oggetto posto ad una distanza ridotta (vedi il manuale con dati tecnici) fino all'infinito.

4. TOGLIERE IL COPRI OBIETTIVO

1. Aprire il copri obiettivo.
2. Tirare il copri obiettivo energicamente verso il basso.

1. Spingere il cappuccio sull'anello di metallo. Il cappuccio non è applicato saldamente fino a che non si sente un clic.

Avvertenza:

Se si desidera riattaccare il copri obiettivo, allontanare il cappuccio dall'anello di metallo con il pollice, quindi ripetere il passo 3 con il copri obiettivo.

5.

AVVERTENZE GENERALI

5.1 NUMERO DI SERIE

T123456789

Il numero di serie del binocolo EL si trova sotto alla rotella di focalizzazione. Per riuscire a leggerlo, occorre estrarre la rotella di focalizzazione.

5.2 ULTERIORI INFORMAZIONI

Informazioni complete e suggerimenti sono reperibili qui: WWW.SWAROVSKIOPTIK.COM.

6.

CURA E MANUTENZIONE

6.1 PANNO DETERGENTE

Con l'ausilio dello speciale panno in microfibra sarà possibile effettuare la pulizia delle superfici in vetro più

delicate. Il panno è adatto alla pulizia di obiettivi, oculari e occhiali. Si consiglia di tenerlo pulito dato che lo sporco può danneggiare la superficie delle lenti. Nel caso il panno si sporchi, è possibile lavarlo in acqua saponata tiepida e lasciarlo asciugare all'aria. Usarlo esclusivamente per la pulizia delle superfici in vetro!

6.2 PULIZIA

Tutti i componenti e le superfici sono state realizzate in modo da poter essere pulite facilmente.

Per poter preservare nel tempo la brillantezza ottica del binocolo, si consiglia di evitare che le superfici in vetro entrino in contatto con sporco, olio e grasso. Quando si effettua la pulizia delle ottiche, allontanare dapprima le particelle più grosse con un pennello per l'ottica. Per la successiva pulizia a fondo si consiglia di inumidire leggermente le parti soffiandoci sopra e pulirle quindi con il panno.

Per la pulizia del corpo del binocolo l'ideale è servirsi di un panno morbido e umido (non con il panno per le lenti).

In caso di sporco ostinato (p. es. sabbia), le conchiglie oculari girevoli possono essere svitate completamente e pulite con estrema facilità.

6.3 STOCCAGGIO

Si consiglia di conservare il binocolo nella sua custodia in luogo ben aerato e asciutto.

Nel caso in cui il cannocchiale sia umido, è necessario asciugarlo prima di riporlo.

Nelle regioni tropicali o in zone con elevata umidità dell'aria, il migliore luogo in cui conservarlo è un contenitore ermetico con un

assorbente d'umidità (p. es. Silicagel).

7. PER LA VOSTRA SICUREZZA

Non guardare mai il sole attraverso il binocolo! Ciò potrebbe causare gravi lesioni agli occhi!

Non usare mai il binocolo mentre siete in movimento! Ciò potrebbe impedirvi di scorgere degli ostacoli!

Proteggete il monoculare dagli urti.

Tutte le riparazione devono essere eseguite da SWAROVSKI OPTIK Absam (Austria) o SWAROVSKI OPTIK North America. I lavori di riparazione eseguiti da persone non autorizzate, avranno come conseguenza l'annullamento della garanzia.

Tutti i dati riportati sono valori tipici.

Con la riserva di apportare modifiche a modelli e forniture e salvo errori di stampa.

Con questo prodotto ottico SWAROVSKI OPTIK Lei ha acquistato uno strumento di qualità e gran pregio per il quale offriamo una garanzia valida in tutto il mondo della durata di 10 anni a decorrere dall'acquisto sulla base delle condizioni seguenti.

Se insorgessero difetti nel materiale o difetti di fabbricazione, ci facciamo carico dei costi di materiale per l'intero periodo di validità della garanzia, riservandoci di riparare o sostituire lo strumento o la parte difettosa a nostro giudizio. Durante i primi cinque anni ci facciamo carico dei costi della manodopera.

Durante la garanzia l'obbligo di garanzia legale non verrà limitato. In caso di variazione della gamma di produzione ci riserviamo il diritto di riparare lo strumento difettoso o di sostituirlo con uno equivalente.

Non ci assumiamo alcuna responsabilità per riparazioni effettuate da un servizio non da noi autorizzato, per danni causati da uso improprio, nonché per danni diretti o indiretti causati da difetti dell'apparecchio.

Oltre a ciò non assumiamo alcuna responsabilità per parti sottoposte ad usura naturale, come paraluce per occhi, spallaccio, custodie, armature, ecc.

La garanzia vale solo se questo certificato di garanzia/assistenza tecnica è stato, nel giorno dell'acquisto, regolarmente datato, timbrato e firmato dal rivenditore specializzato.

Nel caso di garanzia nonchè di lavori di riparazione o di assistenza tecnica consegnate l'apparecchio insieme a questo certificato di garanzia/assistenza tecnica al Vostro rivenditore d'ottica SWAROVSKI OPTIK oppure speditelo, franco domicilio, direttamente al nostro indirizzo. Gli apparecchi che non sono accompagnati da questo certificato di garanzia/assistenza tecnica vengono sempre riparati a spese del cliente. La spedizione di ritorno, assicurata (il mezzo di trasporto è a nostra scelta), non comporta alcun costo nel caso di riparazioni con certificato di garanzia; in caso contrario le spese vanno a carico del cliente. Nel caso di spedizioni all'estero, eventuali costi doganali o fiscali esteri vanno a carico del destinatario.

Questa garanzia viene assicurata da SWAROVSKI OPTIK KG, Absam, Austria. Il foro competente è Innsbruck; vige la costituzione austriaca.

Nel caso vengano offerte nei singoli paesi altre garanzie/prestazioni di garanzia (stabilite per legge o volontariamente) questo devono venire soddisfatte dai rispettivi importatori o rivenditori specializzati. La SWAROVSKI OPTIK KG, Absam, Austria può assumersi questo impegno solo se sussiste un obbligo fissato per legge.
