Tipo de producto	Prismáticos de gama alta
Marca	Swarovski Optik
Modelo	Swarovision EL
Aumento	10x (estimado)
Diámetro del objetivo	42 mm (estimado)
Ajuste de la distancia interpupilar	Sí, mediante separación de los dos oculares
Corrección dióptrica	Sí, ajustable con bloqueo a 180°
Oculares	Giratorios, 4 posiciones (con/sin gafas)
Enfoque	Central mediante rueda de enfoque
Distancia mínima de enfoque	Aproximadamente 2,5 m (estimado)
Tratamiento óptico	SWAROVISION (tratamiento multicapa)
Impermeabilidad	Sí, estanco con llenado de nitrógeno
Peso	Aproximadamente 770 g (modelo 10x42)
Dimensiones (L x A x H)	Aproximadamente 150 x 130 x 60 mm
Accesorios incluidos	Estuche funcional, paño de limpieza, correa, tapas protectoras
Número de serie	Debajo de la rueda de enfoque (retirar la rueda)
Mantenimiento	Limpieza con paño de microfibra, cepillo para partículas grandes; carcasa con paño suave húmedo
Almacenamiento	En el estuche, lugar seco y ventilado; en zona húmeda, usar estuche estanco con gel de sílice
Seguridad	No mirar directamente al sol; no usar mientras camina
Garantía	Internacional 10 años (5 años mano de obra incluida), sujeto a condiciones
Reparaciones	Solo por SWAROVSKI OPTIK Absam (Austria) o SWAROVSKI OPTIK North America

Preguntas frecuentes - Swarovision EL SWAROVSKI OPTIK

¿Cómo colocar la correa en los prismáticos EL?

Presione el botón hacia adentro y gírelo 90° en sentido contrario a las agujas del reloj para sacarlo. Retire el pasador del anillo, pase la correa por el lazo de la tapa si es necesario, luego inserte el pasador en la correa hasta que haga clic. Inserte el botón en la posición designada, presione firmemente el pasador y gírelo en el sentido de las agujas del reloj hasta el segundo clic.

¿Cómo ajustar la corrección dióptrica?

Desbloquee el bloqueo de corrección dióptrica girándolo 180° en sentido contrario a las agujas del reloj. Para una agudeza visual idéntica: saque la rueda de enfoque, coloque la graduación dióptrica en '0', presione la rueda, luego bloquee el bloqueo. Para ojos diferentes: mire con el ojo izquierdo, ajuste la nitidez con la rueda, saque la rueda, mire con el ojo derecho y ajuste, presione la rueda, bloquee el bloqueo.

¿Cómo limpiar las lentes de los prismáticos?

Use un cepillo especial para eliminar las partículas grandes. Para una limpieza profunda, humedezca ligeramente la superficie con su respiración y seque con el paño de limpieza de microfibra incluido. Úselo solo para superficies de vidrio. Lave el paño con agua tibia y jabón si es necesario.

¿Cuál es la distancia mínima de enfoque?

La distancia mínima de enfoque depende del modelo, pero generalmente es de aproximadamente 2,5 a 3 metros. Consulte la ficha técnica para el valor exacto de su versión.

¿Cómo quitar la tapa protectora de los objetivos?

Abra la tapa, luego tire firmemente hacia abajo. Encaje la cubierta en el anillo metálico hasta que haga clic. Para volver a colocar la tapa, empuje la cubierta con el pulgar y repita la operación.

¿Qué hacer en caso de fuerte suciedad (arena)?

Puede desenroscar completamente los oculares para facilitar la limpieza. Use un cepillo para eliminar las partículas, luego limpie con el paño de microfibra. Evite usar productos químicos.

¿Dónde se encuentra el número de serie?

El número de serie se encuentra debajo de la rueda de enfoque. Para leerlo, debe retirar la rueda de enfoque. Generalmente tiene el formato T123456789.

¿Qué garantía se ofrece en los prismáticos Swarovision EL?

Swarovski Optik ofrece una garantía internacional de 10 años a partir de la fecha de compra. Los primeros 5 años, los costos de mano de obra también están cubiertos. La garantía cubre defectos de material y fabricación, pero no daños por uso indebido o desgaste natural.

¿Puedo usar los prismáticos con gafas?

Sí, los oculares giratorios ofrecen cuatro posiciones de ajuste. Para usuarios de gafas, gire los oculares en el sentido de las agujas del reloj hasta el tope (posición B) o use una posición intermedia (C o D) para mayor comodidad.

¿Cómo almacenar los prismáticos?

Guarde los prismáticos en su estuche funcional en un lugar seco y bien ventilado. Si están mojados, séquelos primero. En zonas tropicales o muy húmedas, use un estuche estanco con un producto absorbente de humedad como el Silicagel.

MANUAL DE USUARIO Swarovision EL SWAROVSKI OPTIK

Le agradecemos que haya elegido comprar un instrumento de SWAROVSKI OPTIK. Si tuviera cualquier duda o consulta, póngase en contacto con su agente especiali- zado o directamente con nosotros en WWW.SWAROVSKIOPTIK.COM.

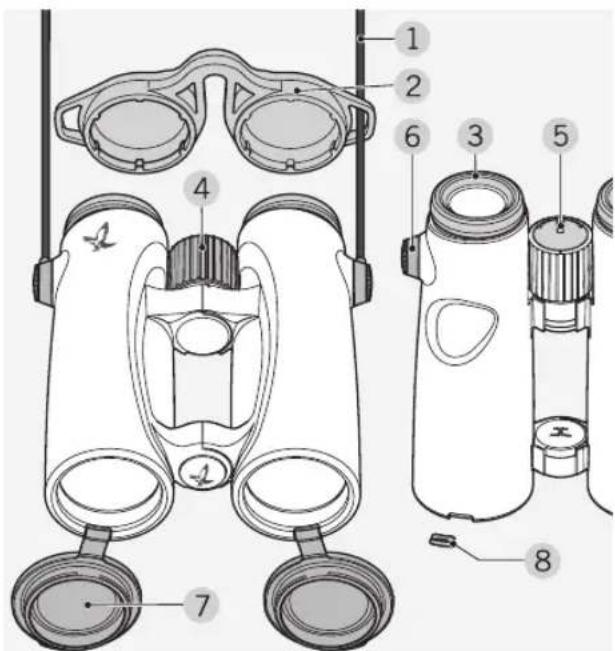

1. RESUMEN

1 Correa de transporte
2 Tapa protectora para el ocular
3 Copa ocular giratoria
4 Rueda de enfoque
5 Bloqueo de dioptrías

6 Tapa del conector de la correa
7 Tapa protectora para el objetivo
8 Tapa protectora para el objetivo

También suministrado con los EL: Funda, Paño de limpieza.

Los EL se suministran con la correa desmontada. Dependiendo de sus necesidades, puede colocar la correa o accesorios especiales de forma rápida y sencilla.

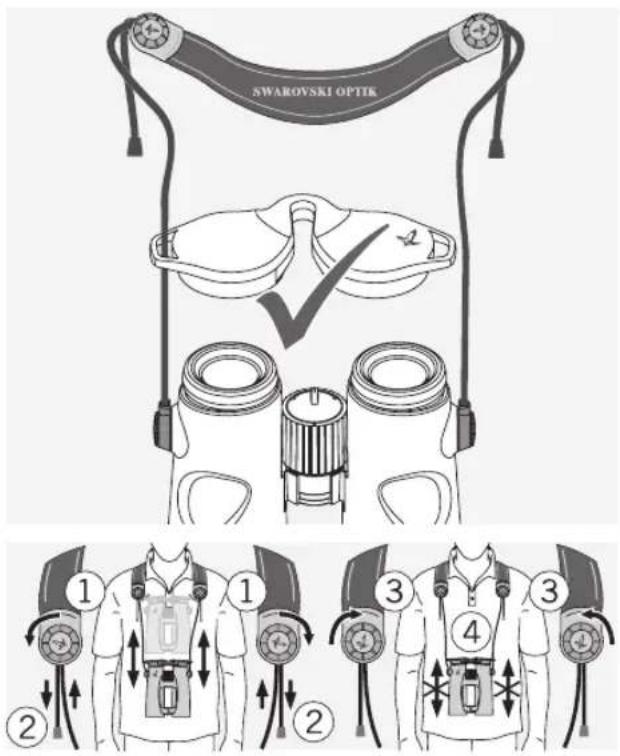

2. COLOCAR LA CORREA

Pulse el botón hacia adentro y gírelo en sentido contrario a las agujas del reloj (90°).

Desmonte el pasador del anillo.

Para colocar una protección contra la lluvia u otro accesorio, primero debe tirar de la correa a través del lazo de la tapa respectiva.

Presione el pasador en la correa hasta que haga clic.

Inserte el botón en la posición designada en los binoculares.

click

Presione el pasador firmemente y gírelo un poco en el sentido de las agujas del reloj.

Atención:

Si ya no es posible girar el pasador sin presionarlo, significa que está en posición.

SWAROVSKI OPTIK ① ② ③ ④

3.

MANEJO

3.1 AJUSTE DE LA COPA OCULAR GIRATORIA

En principio, dispone de cuatro posiciones de ajuste diferentes con una distancia distinta del ojo a la lente. La distancia óptima se puede ajustar de forma individual.

Pos. A: Posición de salida sin gafas: Gire las copas oculares en sentido contrario a las agujas del reloj hacia afuera.

Pos. B: Posición de salida con gafas: Gire ambas copas oculares en el sentido de las agujas del reloj hasta el tope.

Pos. C y D: Posiciones alternativas y niveles intermedios tanto para los que llevan gafas como para los que no.

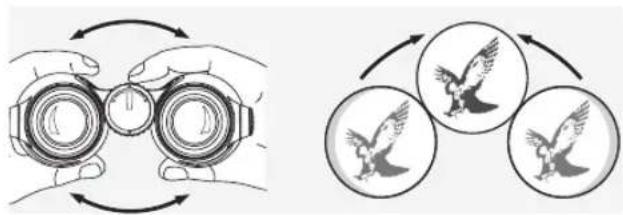

3.2 AJUSTE DE LA DISTANCIA INTERPUPILAR

Para obtener una imagen redonda y única, debe abrir o cerrar los binoculares hasta la posición en que deje de apreciar sombras molestas.

El bloqueo de dioptrías se fija girándolo 180° en el sentido de las agujas del reloj. Girándolo 180° en el sentido contrario a las agujas del reloj, se soltará nuevamente.

3.4 CORRECCIÓN DE DIOPTRÍAS

Para alcanzar la mejor calidad de imagen quizás sea necesario ajustar la distinta capacidad de visión entre el ojo izquierdo y el derecho.

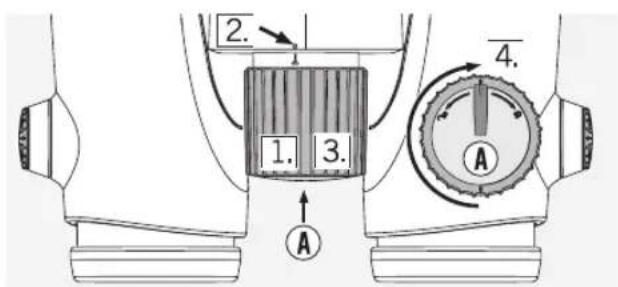

Empleo con igual agudeza visual en los dos ojos:

Si el bloqueo de dioptrías está fijado, suéltelo según lo descrito en la sección 3.3.

2. 1. 3. 4. A A

1. Extraiga la rueda de enfoque.
2. Ajuste girando la escala de dioptrías al valor «O».
3. Introduzca de nuevo la rueda de enfoque.
4. Fije el bloqueo de dioptrías (véase la sección 3.3).

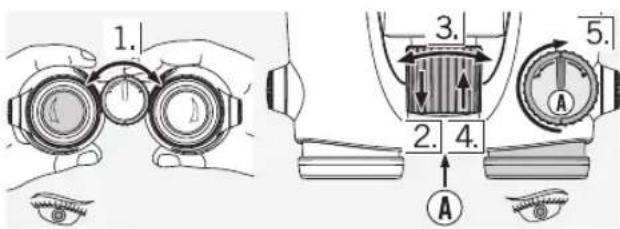

Empleo con diferente agudeza visual en los dos ojos:

Si el bloqueo de dioptrías está fijado, suéltelo según lo descrito en la sección 3.3.

1. 2. 3. 4. 5. A A

1. Mire con el ojo izquierdo por el correspondiente ocular y con la rueda de enfoque ajuste la nitidez de algún objeto.
2. Extraiga la rueda de enfoque.
3. Mire ahora con el ojo derecho por el ocular derecho y con la rueda de enfoque ajuste la nitidez del mismo objeto.
4. Introduzca de nuevo la rueda de enfoque.
5. Fije el bloqueo de dioptrías (véase la sección 3.3).

3.5 AJUSTE DE LA NITIDEZ

Girando la rueda de enfoque puede ajustar la nitidez de cualquier objeto, desde la distancia de enfoque más corta (consulte los datos técnicos) hasta el infinito.

4.

RETIRAR LA TAPA PROTECTORA PARA EL OBJETIVO

1. Abrir la tapa protectora para el objetivo.
2. Presionar la tapa protectora para el objetivo firmemente hacia abajo.

1. Empujar la tapa hacia el anillo metálico. La tapa no está bien colocada hasta que se escucha un clic.

Atención:

Si desea volver a colocar la tapa protectora para el objetivo, separe la tapa del anillo metálico con la ayuda de su pulgar y, a continuación, repita el paso 3 con la tapa protectora del objetivo.

5.

INDICACIONES GENERALES

5.1 NÚMERO DE SERIE

T123456789

Encontrará el número de serie de su binocular EL debajo de la rueda de enfoque. Para poder leerlo, la rueda de enfoque debe estar extraída.

5.2 INFORMACIÓN ADICIONAL

Encontrará información completa y consejos en: WWW.SWAROVSKIOPTIK.COM.

6.

6.1 PAÑO DE LIMPIEZA

Con su tejido especial de microfibras puede limpiar hasta las superficies de cristal más delicadas. Es un paño ideal

para la limpieza de objetivos, oculares y gafas. Este paño debe mantenerse bien limpio para evitar que la suciedad pueda dañar la superficie de la lente. Si el paño se ensucia es necesario lavarlo con agua jabonosa templada y dejar secar después al aire. ¡Utilícelo exclusivamente para limpiar superficies de cristal!

6.2 LIMPIEZA

Todos los elementos y superficies de los binoculares son fáciles de limpiar.

Para garantizar una buena visión con sus binoculares mantenga las superficies de cristal exentas de suciedad o grasa. Para su limpieza elimine primero con un cepillo suave las partículas apreciables. Después se recomienda una limpieza más profunda con ayuda del aliento y del paño especial de limpieza.

La cubierta de los binoculares se limpia fácilmente con un paño suave humedecido (no utilice el paño especial para lentes).

En caso de estar muy sucios (p.ej. tierra o arena), los anillos de los oculares se pueden desenroscar y ser extraídos para su limpieza.

6.3 CONSERVACIÓN

Debe guardar sus binoculares en su estuche, en un lugar seco y aireado.

Si están mojados, debe secarlos antes de guardarlos.

En zonas de clima tropical o de una alta humedad ambiental, guárdelos en un envase hermético con algún producto que absorba la humedad (p.ej. bolsitas de silicagel...).

7. ¡PARA SU SEGURIDAD!

¡No mire jamás con el instrumento directamente hacia el sol! ¡Podría dañar su vista!

¡No es aconsejable usar el instrumento mientras está andando! ¡Podría no ver algún posible obstáculo!

Proteja el instrumento de los gol- pes.

Las reparaciones y el mantenimiento sólo deberán ser llevadas a cabo por SWAROVSKI OPTIK Absam (Austria) o SWAROVSKI OPTIK North America, cualquier trabajo realizado por personas no autorizadas representará la pérdida de la garantía.

Todos los datos están indicados en valores medios.

Queda reservado el derecho a introducir modificaciones en diseño y entrega. No aceptamos responsabilidad alguna por errores de impresión.

Con este producto de SWAROVSKI OPTIK usted ha adquirido un instrumento de excelente calidad. Concedemos una garantía de 10 años a partir de la fecha de la compra y con validez en el mundo entero conforme a las condiciones siguientes:

De surgir defectos de material o de fabricación, nosotros asumimos los costes de material durante el plazo entero de la garantía, nos reservamos no obstante el derecho a reparar o cambiar a discreción el instrumento o la pieza defectuosa. Durante los primeros cinco años asumimos además los costes del trabajo que se requiera.

La garantía del producto no limilará bajo ningún concepto las obligaciones de la garantía legal obligatoria.

Al modificarse nuestra gama de productos, nos reservamos el derecho a reparar los aparatos defectuosos o a sustituirlos por uno equivalente.

La garantía no cubre las reparaciones realizadas por personas no autorizadas por nosotros ni los daños que se hayan producido por un manejo inadecuado del instrumento; tampoco cubre los daños directos o indirectos causados por defectos del aparato. Quedan también excluidas de la garantía aquellas piezas del equipamiento que están expuestas a un desgaste natural, como las gomas de los oculares, las correas, los estuches, la cubierta exterior, etc.

La garantía tendrá vigencia tan sólo cuando este certificado de garantía/servicio haya sido debidamente cumplimentado con la fecha, el sello y la firma por parte del vendedor el día de la compra.

En el caso de aplicación de la garantía, o cuando se requieran trabajos de servicio o reparación, le rogamos se sirva llevar el instrumento junto con el presente certificado de garantía/servicio a su distribuidor especializado de SWAROVSKI OPTIK o enviárnoslo directamente a nuestro domicilio. Cuando los instrumentos no estén acompañados por el presente documento de garantía/servicio se cobrarán los gaslos de reparación. El reenvío, asegurado, (el medio de transporte es de nuestra elección), será gratis en el caso de las reparaciones garantizadas. De lo contrario, será facturado. En los envíos al extranjero el destinatario corre con los gastos eventuales por concepto de aduana o gravámenes extranjeros.

Esta garantía la concede SWAROVSKI OPTIK KG, Absam, Austria. El lugar de jurisdicción es Innsbruck y rige el derecho austriaco.

Cuando en algún país se hayan otorgado otras garantías o prestaciones de la garantía (legales o voluntarias), éstas deberán ser cumplidas por el respectivo importador y/o distribuidor. SWAROVSKI OPTIK KG, Absam, Austria será responsable tan sólo cuando exista un compromiso legal en ese sentido.
