Type product	High-end verrekijker
Merk	Swarovski Optik
Model	Swarovision EL
Vergroting	10x (schatting)
Objectief diameter	42 mm (schatting)
Interpupillaire afstand aanpassing	Ja, door de twee kijkers uit elkaar te schuiven
Dioptrie correctie	Ja, instelbaar met 180° vergrendeling
Oculaire cups	Draaibaar, 4 posities (met/zonder bril)
Scherpstelling	Centraal via scherpstelwiel
Minimale scherpstelafstand	Ongeveer 2,5 m (schatting)
Optische coating	SWAROVISION (multilaag coating)
Waterdichtheid	Ja, waterdicht met stikstofvulling
Gewicht	Ongeveer 770 g (model 10x42)
Afmetingen (L x B x H)	Ongeveer 150 x 130 x 60 mm
Meegeleverde accessoires	Functionele tas, reinigingsdoek, riem, beschermkappen
Serienummer	Onder het scherpstelwiel (verwijder het wiel)
Onderhoud	Reiniging met microvezeldoek, penseel voor grove deeltjes; behuizing met zachte vochtige doek
Opslag	In de tas, droge en goed geventileerde plaats; in vochtige omgeving, gebruik een waterdichte tas met silicagel
Veiligheid	Niet rechtstreeks in de zon kijken; niet gebruiken tijdens het lopen
Garantie	Internationale 10 jaar (5 jaar inclusief arbeid), onder voorbehoud van de voorwaarden
Reparaties	Uitsluitend door SWAROVSKI OPTIK Absam (Oostenrijk) of SWAROVSKI OPTIK North America

Veelgestelde vragen - Swarovision EL SWAROVSKI OPTIK

Hoe bevestig ik de riem aan de EL-verrekijker?

Druk de knop naar binnen en draai deze 90° tegen de klok in om hem eruit te halen. Verwijder de pen van de ring, rijg de riem door de lus van de dop indien nodig, duw de pen vervolgens in de riem tot u een klik hoort. Steek de knop in de daarvoor bestemde positie, druk de pen stevig in en draai deze met de klok mee tot de tweede klik.

Hoe stel ik de dioptrie correctie in?

Ontgrendel de dioptrie correctievergrendeling door deze 180° tegen de klok in te draaien. Voor gelijke gezichtsscherpte: trek het scherpstelwiel uit, zet de dioptrieschaal op '0', duw het wiel weer in en vergrendel. Voor verschillende ogen: kijk met het linkeroog, stel scherp met het wiel, trek het wiel uit, kijk met het rechteroog en pas aan, duw het wiel in, vergrendel.

Hoe maak ik de lenzen van de verrekijker schoon?

Gebruik een speciale penseel om grove deeltjes te verwijderen. Voor een grondige reiniging, bevochtig het oppervlak licht met uw adem en veeg af met de meegeleverde reinigingsdoek van microvezel. Gebruik deze alleen voor glasoppervlakken. Was de doek indien nodig met warm zeepwater.

Wat is de minimale scherpstelafstand?

De minimale scherpstelafstand is afhankelijk van het model, maar ligt meestal rond de 2,5 tot 3 meter. Raadpleeg het technische gegevensblad voor de exacte waarde van uw versie.

Hoe verwijder ik de beschermkap van de objectieven?

Open de dop en trek deze stevig naar beneden. Klik de deksel op de metalen ring tot u een klik hoort. Om de dop terug te plaatsen, duwt u de deksel met uw duim terug en herhaalt u de handeling.

Wat te doen bij ernstige vervuiling (zand)?

U kunt de oculaire cups volledig losschroeven om het schoonmaken te vergemakkelijken. Gebruik een penseel om deeltjes te verwijderen en reinig vervolgens met de microvezeldoek. Vermijd het gebruik van chemicaliën.

Waar bevindt zich het serienummer?

Het serienummer bevindt zich onder het scherpstelwiel. Om het te lezen, moet u het scherpstelwiel verwijderen. Het heeft meestal het formaat T123456789.

Welke garantie wordt geboden op de Swarovision EL-verrekijker?

Swarovski Optik biedt een internationale garantie van 10 jaar vanaf de aankoopdatum. De eerste 5 jaar zijn ook de arbeidskosten gedekt. De garantie dekt materiaal- en fabricagefouten, maar niet schade door onjuist gebruik of normale slijtage.

Kan ik de verrekijker met een bril gebruiken?

Ja, de draaibare oculaire cups bieden vier standen. Voor brildragers draait u de cups met de klok mee tot de aanslag (stand B) of gebruikt u een tussenstand (C of D) voor optimaal comfort.

Hoe bewaar ik de verrekijker?

Bewaar de verrekijker in de functionele tas op een droge, goed geventileerde plaats. Als ze nat zijn, droog ze dan eerst. In tropische of zeer vochtige gebieden, gebruik een waterdichte tas met een vochtabsorberend product zoals Silicagel.

GEBRUIKSAANWIJZING Swarovision EL SWAROVSKI OPTIK

Wij danken u hartelijk dit product van de firma SWAROVSKI OPTIK gekozen te hebben.

Mocht u vragen hebben, raadpleeg dan a.u.b. uw vakhandelaar of neem direct contact met ons op via

WWW.SWAROVSKIOPTIK.COM.

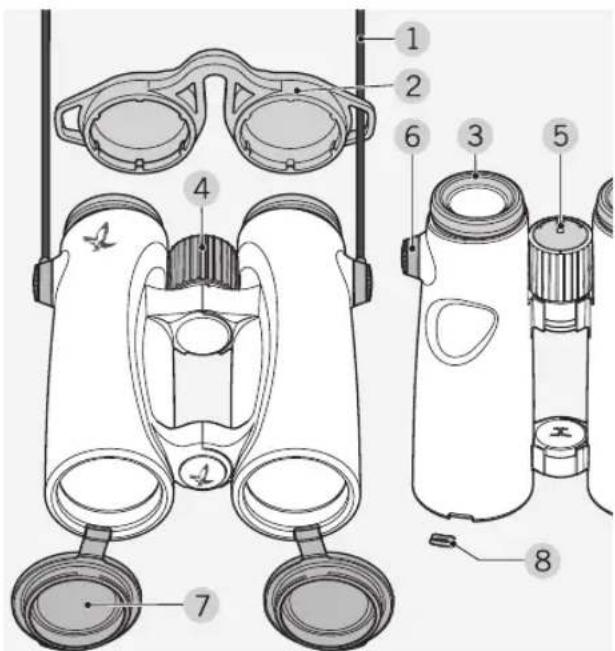

1. OVERZICIIT

1 Draagriem
2 Oculairbeschermkap
3 Draaidoppen
4 Scherpstelwieltje
5 Dioptrievergrendeling

6 Afdekking voor riemconnector
7 Objectiefbeschermkap
8 Objectief dop objectiefdop

Aanvullend geleverd bij de EL: Field bag, lensreinigingsdoekje.

Bij levering is de riem niet op de EL bevestigd. Afhankelijk van uw vereisten, kunt u de riem of speciale accessoires snel en eenvoudig bevestigen.

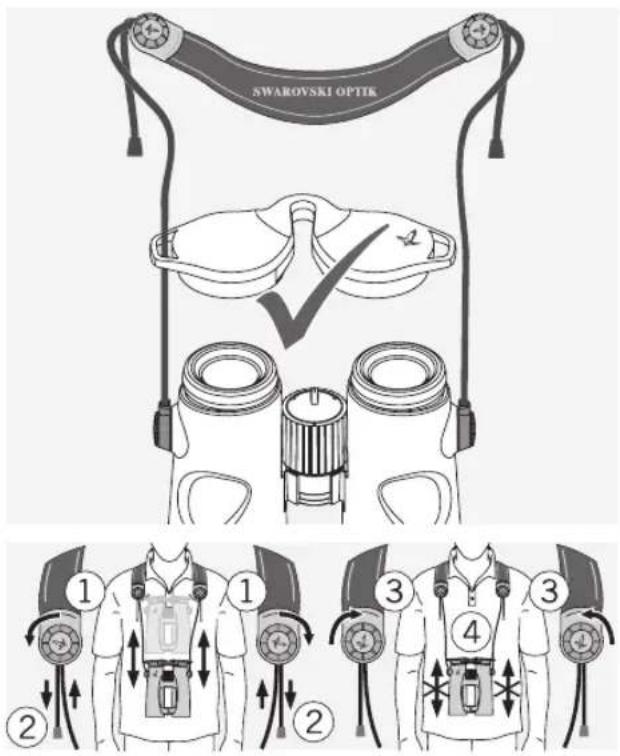

2. DE BAND BEVESTIGEN

Druk de knop in en draai deze linksom (90°).

Trek de knop omhoog.

Koppel de pin los van de ring.

Om een regenbeschermkap of andere accessoires te bevestigen, dient u eerst de band door de lus van de desbetreffende onderdeel te trekken.

Duw de pin in de band totdat deze vastklikt.

Plaats de knop in de aangewezen positie op de kijker.

click

Druk de pin stevig in en draai deze iets rechtsom.

Opmerking:

Als de pin niet verder kan worden gedraaid zonder deze in te drukken, is deze goed geplaatst.

SWAROVSKI OPTIK ① ② ③ ④

3.

BEDIENING

3.1 INSTELLING VAN DE DRAAIDOPPEN

In principe kunt u kiezen tussen vier verschillende instellingsposities met verschillende afstanden van het oog tot de lens. De optimale afstand kunt u naar wens instellen.

Pos. A: Uitgangspositie zonder bril: draai hiervoor de draaidoppen naar links volledig uit.

Pos. B: Uitgangspositie met bril: draai beide draaidoppen naar rechts volledig in.

Pos. C en D: Alternatieve posities resp. tussenstanden voor brildragers en niet-brildragers.

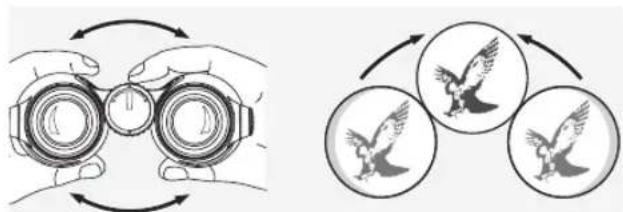

3.2 INSTELLING VAN DE OOGAFSTAND

Om een enkel rond beeld te zien, knikt u beide verrekijkerhelften zo ver, tot er geen storende schaduwen meer optreden.

De dioptrievergrendeling wordt vergrendeld door deze 180° naar rechts te draaien. Door deze 180° naar links te draaien, ontgrendelt u de dioptrievergrendeling weer.

3.4 DIOPTRIECORRECTIE

Om de optimale beeldkwaliteit te bereiken, moet het eventueel verschillende gezichtsvermogen tussen het linkeren de rechteroog worden opgeheven.

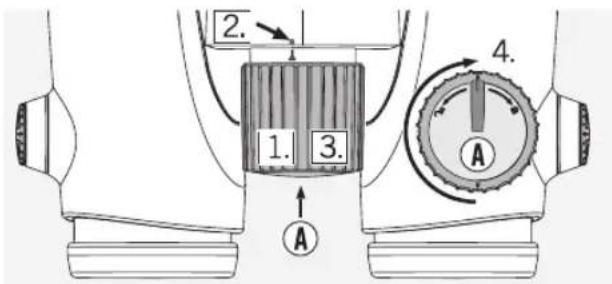

Gebruik bij gelijk gezichtsvermogen van beide ogen:

Als de dioptrievergrendeling is vergrendeld, ontgrendelt u deze zoals beschreven in hoofdstuk 3.3.

2. 1. 3. A 4. A

1. Trek het scherpstelwieltje naar buiten.
2. Zet de dioptrieschaal op „0“ door aan het scherpstelwieltje te draaien.
3. Druk het scherpstelwieltje vervolgens weer naar binnen.
4. Vergrendel de dioptrievergrendeling (zie hoofdstuk 3.3).

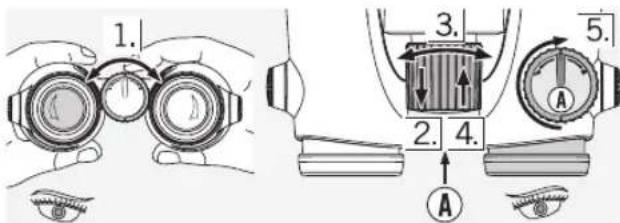

Gebruik bij verschillend gezichtsvermogen van beide ogen:

Als de dioptrievergrendeling is vergrendeld, ontgrendelt u deze zoals beschreven in hoofdstuk 3.3.

1. 2. 3. 4. 5. A A

1. Kijk met het linkeroog door het linkeroculair en stel met het scherpstelwieltje de beeldscherpte van een gekozen voorwerp in.
2. Trek het scherpstelwieltje naar buiten.
3. Kijk nu met het rechteroog door het rechter- oculair naar hetzelfde voorwerp en stel met het scherp- stelwieltje de optimale beeldscherpte in.
4. Druk het scherpstelwieltje vervolgens weer naar binnen.
5. Vergrendel de dioptrievergrendeling (zie hoofdstuk 3.3).

3.5 INSTELLING VAN DE BEELDSCHERPTE

Door aan het scherpstelwieltje te draaien, kunt u op elk object scherpstellen, van de kortste instelafstand (zie het technische gegevensblad) tot oneindig.

4. DE OBJECTIEFDOP VERWIJDEREN

1. Open de objectiefdop.

2. Trek de objectiefdop stevig om- laag.

1. Duw de dop op de metalen ring. De dop is pas goed bevestigd als u een klik hoort.

Opmerking:

Als u de objectiefdop opnieuw wilt bevestigen, duwt u met uw duim de dop van de metalen ring en herhaalt u stap 3 met de objectiefdop.

5.

ALGEMENE AANWIJZINGEN

5.1 SERIENNUMMER

T123456789

U kunt het serienummer van uw EL verrekijker onder het scherpstelwieltje vinden. Om het nummer te kunnen aflezen, moet het scherpstelwieltje volledig zijn uitgetrokken.

5.2 MEER INFORMATIE

U vindt uitgebreide informatie en tips op: WWW.SWAROVSKIOPTIK.COM.

6.

REINIGING EN ONDERHOUD

6.1 REINIGINGSDOEKJE

Met dit speciale doekje van microvezels kunt u zelfs de meest gevoelige glazen oppervlakken reinigen. Het is

geschikt voor objectieven, oculairen en brillen. Houd het reinigingsdoekje schoon, omdat vuil het oppervlak van de lens kan beschadigen. Als het doekje vuil is, kunt u het in een handwarm zeepsopje wassen en in de buitenlucht laten drogen. Gebruik het uitsluitend voor het reinigen van glazen oppervlakken!

6.2 REINIGING

Wij hebben alle elementen en oppervlakken zo geconcipieerd dat ze eenvoudig te reinigen zijn.

Om de optische briljantie van uw verrekijker duurzaam te waarborgen, moet u de glazen oppervlakken vrij van vuil, olie en vet houden. Verwijder voor het reinigen van de optiek eerst de grovere deeltjes met een speciaal kwastje voor optische instrumenten. Voor een hierop volgende grondige reiniging is het raadzaam een beetje op de optiek te ademen en dan met het reinigingsdoekje te reinigen.

De behuizing onderhoudt u het beste met een zacht, vochtig poetsdoekje (gebruik niet het reinigingsdoekje voor de optiek).

Bij sterke verontreiniging (bijv. zand) kan de oogklep er compleet afgeschroefd worden zodat het oculair eenvoudig kan worden schoongemaakt.

6.3 BEWAREN

De verrekijker bewaart u het beste in de tas op een goed geventileerde plaats.

Als de verrekijker nat is, moet hij eerst gedroogd worden. In tropische gebieden of in regio's met een hoge luchtvochtigheid is de beste bewaarplaats een luchtdichte zak of doos met een vocht-absorberend middel (bijv. silicagel).

7. VOOR UW EIGEN VEILIGHEID

Kijk nooit met het instrument in de zon! Dit leidt tot oogletsel!

Kijk nooit door het instrument terwijl u loopt! U zou obstakels over het hoofd kunnen zien!

Bescherm uw instrument a.u.b. tegen stoten.

Reparatie en service mogen enkel uitgevoerd worden door SWAROVSKI OPTIK Absam (Austria) of SWAROVSKI OPTIK North America. Iedere werkzaamheid verricht door een niet-geauthoriseerde partij resulteert in het vervallen van de garantie.

Alle gegevens zijn typische waarden.

Wijzigingen in uitvoering en levering alsmede drukfouten voorbehouden.

Met dit product van SWAROVSKI OPTIK hebt u een hoogwaardig kwaliteitsfabrikaat gekocht, waarvoor wij onder volgende voorwaarden een wereldwijd geldige garantie van 10 jaar vanaf aankoop verlenen:

Bij het optreden van materiaal- en/of fabricagefouten dragen wij voor de complete looptijd van de garantie de materiaalkosten, waarbij wij ons het recht voorbehouden het instrument of het defecte onderdeel naar eigen goeddunken te repareren of te vervangen. Gedurende de eerste vijf jaar dragen wij ook de arbeidskosten.

Door de garantie wordt de wettelijke vrijwaringplicht niet beperkt.

Bij wijziging van het productengamma behouden wij ons het recht voor defecte instrumenten te repareren of door gelijkwaardige te vervangen.

De garantie geldt niet bij reparaties door een niet door ons geautoriseerde servicedienst en bij schade die door onvakkundig gebruik veroorzaakt is; evenmin voor directe of indirecte schade die door defecten aan het instrument is ontstaan. Bovendien zijn van de garantie alle uitrustingsonderdelen uitgesloten die aan natuurlijke slijtage onderhevig zijn, zoals oogkleppen, draagriemen, houders, ommantelingen, enz.

De garantie is alleen geldig, als dit garantie-/servicedocument op de dag van aankoop door de vakhandelaar zoals voorgeschreven van datum, stempel en handtekening is voorzien.

Overhandig in een garantiegeval en voor de uitvoering van service- en/ of reparatiewerkzaamheden het instrument a.u.b. samen met dit garantie-/servicedocument aan uw SWAROVSKI OPTIK vakhandelaar of stuur het franco thuis direct naar ons adres. Instrumenten zonder dit garantie-/servicedocument worden principieel met verplichte betaling van de kosten gerepareerd. Het terugzenden, verzekerd (transportmiddel is onze keuze), vindt in geval van een garantiereparatie gratis, anders tegen verrekening van kosten plaats. Bij verzending naar het buitenland gaan eventuele buitenlandse douane- resp. belastingheffingen len laste van de ontvanger.

Deze garantie wordt door SWAROVSKI OPTIK KG, Absam, Oostenrijk, verleend. De bevoegde rechtbank is Innsbruck, geldig is Oostenrijks recht.

Indien in sommige landen andere garanties/vrijwaringen (wettelijke of vrijwillige) toegezegd zijn, moet hieraan door de betreffende importeur resp. vakhandelaar worden voldaan. SWAROVSKI OPTIK KG, Absam, Oostenrijk, kan hiervoor alleen opkomen, voorzover hiertoe een wettelijke plicht bestaat.
