EL 10x42 - Verrekijkers SWAROVSKI OPTIK - Gratis gebruiksaanwijzing en handleiding

Producttype	Verrekijker
Merk	SWAROVSKI OPTIK
Model	EL 10x42
Vergroting	10x
Objectiefdiameter	42 mm
Pupilafstand	Verstelbaar (afstand tot schaduwen verdwijnen)
Dioptriecorrectie	Verstelbaar en vergrendelbaar (rotatie van 180°)
Scherpstelling	Centraal via scherpstelwiel
Oculaire cups	Draaibaar, 4 standen (A, B, C, D)
Beschermende oculaire dopjes	Ja, meegeleverd
Beschermende objectiefdopjes	Ja, verwijderbaar
Draagriem	Meegeleverd, bevestiging met draaiknop
Opbergtas	Meegeleverd
Reinigingsdoekje	Microvezel, meegeleverd
Zeep en borstel	Meegeleverd voor reiniging van de behuizing
Voeding	Geen (passief optisch instrument)
Veiligheid	Niet in de zon kijken; niet gebruiken tijdens het lopen; beschermen tegen stoten
Garantie	10 jaar internationaal, verlenging van één jaar bij registratie
Serienummer	Onder het scherpstelwiel (verwijder het wiel om te lezen)
Optiek onderhoud	Optische penseelborstel, uitblazen, afvegen met microvezeldoekje
Behuizing onderhoud	Natte borstel en zeep, spoelen, drogen
Opslag	Droge en goed geventileerde plaats, in de opbergtas

Veelgestelde vragen - EL 10x42 SWAROVSKI OPTIK

Hoe monteer ik de draagriem op de EL 10x42 verrekijker?

Druk de knop naar binnen en draai hem 90° tegen de klok in. Verwijder de pin, haal de riem door de ring, en plaats de pin terug tot hij klikt. Plaats de knop op de verrekijker en draai hem met de klok mee tot de laatste klik.

Hoe stel ik de oculaire cups af voor brildragers?

Draai beide draaibare oculaire cups met de klok mee tot de aanslag (stand B). U kunt ook de tussenstanden C en D gebruiken voor optimaal comfort.

Hoe voer ik de dioptriecorrectie uit?

Ontgrendel de dioptriecorrectievergrendeling (draai hem 180° tegen de klok in). Stel scherp met het linker oog via het scherpstelwiel, trek het wiel eruit en pas aan voor het rechter oog met hetzelfde wiel. Druk het wiel erin en vergrendel.

Hoe reinig ik de lenzen van de verrekijker?

Gebruik eerst een optische penseelborstel voor grote deeltjes, blaas daarna voorzichtig. Veeg af met de meegeleverde microvezeldoek. Vermijd krassen door de doek schoon te houden.

Hoe reinig ik de behuizing van de verrekijker?

Sluit de beschermende doppen. Maak de meegeleverde borstel vochtig, breng de zeep aan met cirkelvormige bewegingen. Spoel af met schoon water en droog grondig. Dep de optiek indien nodig met een schone doek.

Waar bevindt zich het serienummer van de EL 10x42 verrekijker?

Het serienummer bevindt zich onder het scherpstelwiel. Verwijder het scherpstelwiel om het te lezen.

Wat is de garantie voor de Swarovski Optik EL 10x42 verrekijker?

De verrekijker heeft een internationale garantie van 10 jaar tegen materiaal- en fabricagefouten. De eerste 5 jaar omvatten arbeidskosten. Door het product te registreren wordt de garantie met één extra jaar verlengd.

Kan ik de verrekijker gebruiken met een bril?

Ja, draai de draaibare oculaire cups met de klok mee tot de aanslag (stand B) voor optimaal comfort met een bril.

Hoe vergrendel ik de dioptriecorrectie?

Na het afstellen, druk het scherpstelwiel in en draai de dioptriecorrectievergrendeling 180° met de klok mee om te vergrendelen.

Hoe bewaar ik de verrekijker wanneer deze niet wordt gebruikt?

Plaats de verrekijker in de meegeleverde opbergtas, op een droge en goed geventileerde plaats. Als hij nat is, droog hem dan eerst. In een vochtige omgeving, gebruik een waterdichte tas met een vochtabsorberend product (Silicagel).

GEBRUIKSAANWIJZING EL 10x42 SWAROVSKI OPTIK

Meld u aan op MY ACCOUNT op SWAROVSKIOPTIK.COM voor een handig overzicht van al uw apparaten. Indien nodig kunt u zo eenvoudig reparaties aanmelden. Als u uw producten registreert, breiden we bovendien uw garantie met één jaar uit.*

ALTIJD GOED ADVIES

Hebt u hulp nodig bij het instellen, bedienen of verzorgen van onze producten? Kijk voor alle informatie en onze veelgestelde vragen op MYSERVICE.SWAROVSKIOPTIK.COM.

*Als je een product registreert, breiden we de garantie ervan in overeenstemming met onze garantievoorwaarden met één jaar uit (garantiebewijs ook beschikbaar als download). Elektronica is uitgesloten van de verlengde garantie.

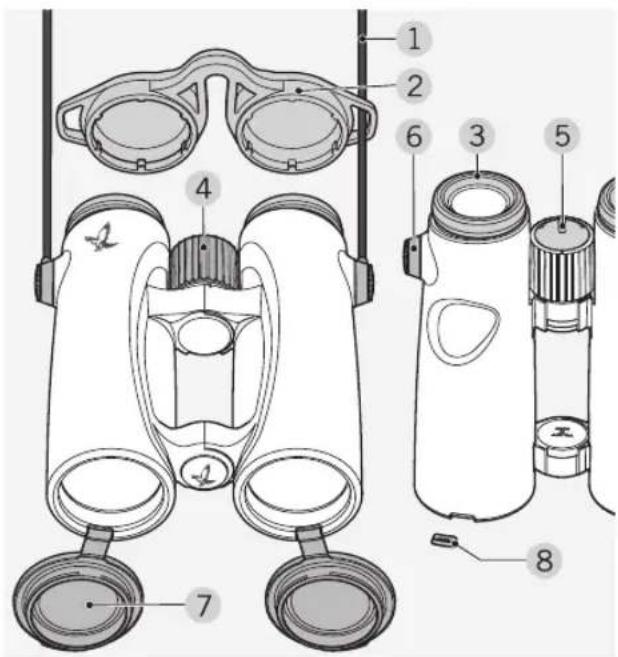

1. OVERZICHT

1 Draagriem
2 Oculairbeschermkap
3 Draaidoppen
4 Scherpstelwieltje
5 Dioptrievergrendeling

6 Afdekking voor riemconnector

7 Objectiefbeschermkap

8 Objectief dop objectiefdop

Aanvullend geleverd bij de EL: opbergtas, reinigingsdoekje, zeep, borstel.

Bij levering is de riem niet op de EL bevestigd. Afhankelijk van uw vereisten, kunt u de riem of speciale accessoires snel en eenvoudig bevestigen.

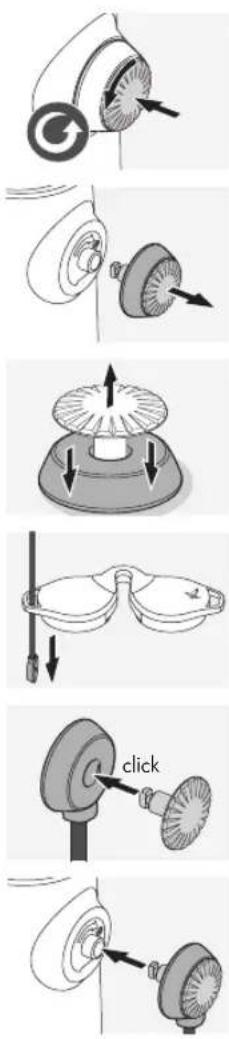

2. DE BAND BEVESTIGEN

Druk de knop in en draai deze linksom (90°).

Trek de knop omhoog.

Koppel de pin los van de ring.

Om een regenbeschermkap of andere accessoires te bevestigen, dient u eerst de band door de lus van de desbetreffende onderdeel te trekken.

Duw de pin in de band totdat deze vastklikt.

Plaats de knop in de aangewezen positie op de kijker.

click

Druk de pin stevig in en draai deze iets rechtsom.

Ontgrendel de druk op de pin en draai deze rechtsom totdat het vastklikt.

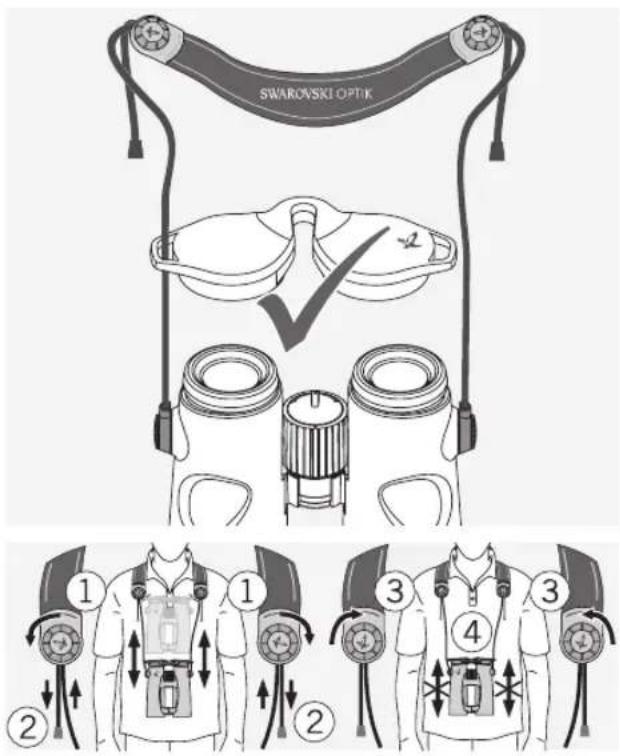

Opmerking:

Als de pin niet verder kan worden gedraaid zonder deze in te drukken, is deze goed geplaatst.

SWAROVSKI OPTIK ① ② ③ ④

3. BEDIENING

3.1 INSTELLING VAN DE DRAAIDOPPEN

In principe kunt u kiezen tussen vier verschillende instellingsposities met verschillende afstanden van het oog tot de lens. De optimale afstand kunt u naar wens instellen.

Pos. A: Uitgangspositie zonder bril: draai hiervoor de draaidoppen naar links volledig uit.

Pos. B: Uitgangspositie met bril: draai beide draaidoppen naar rechts volledig in.

Pos. C en D: Alternatieve posities resp. tussenstanden voor brildragers en niet-brildragers.

3.2 INSTELLING VAN DE OOGAFSTAND

Om een enkel rond beeld te zien, knikt u beide verrekijkerhelften zo ver, tot er geen storende schaduwen meer optreden.

De dioptrievergrendeling wordt vergrendeld door deze 180° naar rechts te draaien. Door deze 180° naar links te draaien, ontgrendelt u de dioptrievergrendeling weer.

3.4 DIOPTRIECORRECTIE

Om de optimale beeldkwaliteit te bereiken, moet het eventueel verschillende gezichtsvermogen tussen het linker- en de rechteroog worden opgeheven.

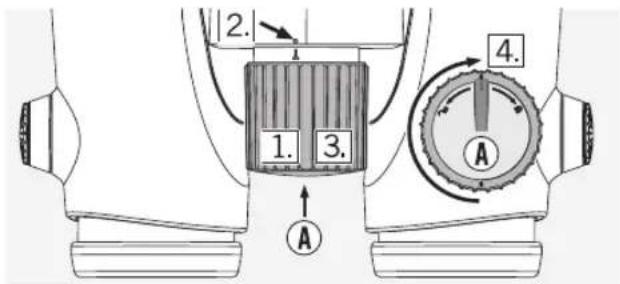

Gebruik bij gelijk gezichtsvermogen van beide ogen:

Als de dioptrievergrendeling is vergrendeld, ontgrendelt u deze zoals beschreven in hoofdstuk 3.3.

2. 1. 3. A 4. A

1. Trek het scherpstelwieltje naar buiten.
2. Zet de dioptrieschaal op „0“ door aan het scherpstelwieltje te draaien.
3. Druk het scherpstelwieltje vervolgens weer naar binnen.
4. Vergrendel de dioptrievergrendeling (zie hoofdstuk 3.3).

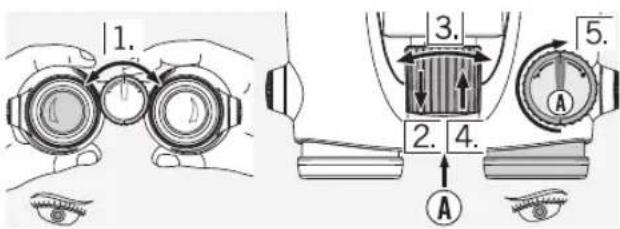

Gebruik bij verschillend gezichtsvermogen van beide ogen: Als de dioptrievergrendeling is vergrendeld, ontgrendelt u deze zoals beschreven in hoofdstuk 3.3.

1. 2. 3. 4. 5. A A

1. Kijk met het linkeroog door het linkeroculair en stel met het scherpstelwieltje de beeldscherpte van een gekozen voorwerp in.
2. Trek het scherpstelwieltje naar buiten.
3. Kijk nu met het rechteroog door het rechteroculair naar hetzelfde voorwerp en stel met het scherpstelwieltje de optimale beeldscherpte in.
4. Druk het scherpstelwieltje vervolgens weer naar binnen.
5. Vergrendel de dioptrievergrendeling (zie hoofdstuk 3.3).

3.5 INSTELLING VAN DE BEELDSCHERPTE

Door aan het scherpstelwieltje te draaien, kunt u op elk object scherpstellen, van de kortste instelafstand (zie het technische gegevensblad) tot oneindig.

4. DE OBJECTIEFDOP VERWIJDEREN

1. Open de objectiefdop.
2. Trek de objectiefdop stevig omlaag.

70

EL / DE

click

1. Duw de dop op de metalen ring. De dop is pas goed bevestigd als u een klik hoort.

Opmerking:

Als u de objectiefdop opnieuw wilt bevestigen, duwt u met uw duim de dop van de metalen ring en herhaalt u stap 3 met de objectiefdop.

5. ALGEMENE AANWIJZINGEN

5.1 SERIENNUMMER

T123456789

U kunt het serienummer van uw EL verrekijker onder het scherpstelwieltje vinden. Om het nummer te kunnen aflezen, moet het scherpstelwieltje volledig zijn uitgetrokken.

5.2 MEER INFORMATIE

U vindt uitgebreide informatie en tips op: SWAROVSKIOPTIK.COM.

6. REINIGING EN ONDERHOUD

6.1 REINIGINGSDOEKJE

Met dit speciale doekje van microvezels kunt u zelfs de meest gevoelige glazen oppervlakken reinigen. Het is

EL / DIEL / NL

geschikt voor objectieven, oculairen en brillen. Houd het reinigingsdoekje schoon, omdat vuil het oppervlak van de lens kan beschadigen. Als het doekje vuil is, kunt u het in een handwarm zeepsopje wassen en in de buitenlucht laten drogen. Gebruik het uitsluitend voor het reinigen van glazen oppervlakken!

6.2 REINIGEN

We hebben alle componenten en oppervlakken zo ontworpen dat ze eenvoudig kunnen worden gereinigd.

De optische componenten reinigen. Om de optische helderheid van je verrekijker langdurig te waarborgen, moet je de lensoppervlakken vrijhouden van vuil, olie en vet. Verwijder hiervoor eerst eventuele grove vuildeeltjes met een lensborsteltje. Adem vervolgens lichtjes op de lens en wrijf deze schoon met het reinigingsdoekje om eventueel resterend vuil te verwijderen. Als de instelbare oogdoppen erg vervuild zijn (bijv. met zand) kun je ze helemaal losschroeven, zodat ze gemakkelijk kunnen worden gereinigd.

De behuizing reinigen. Gebruik hiervoor de meegeleverde zeep en borstelset. Plaats de beschermkappen op de oculairs en objectieven. Maak het borsteltje nat en breng de zeep met ronddraaiende bewegingen aan om de behuizing zachtjes te reinigen. Spoel de verrekijker af met schoon water en droog voorzichtig af. Als het optische systeem nat wordt, dep het dan droog met een schone doek om krassen te voorkomen. Spoel het borsteltje grondig schoon en laat de zeep en borstelset drogen.

Als je je verrekijker in de vrije natuur reinigt, zorg er dan voor dat het zeepwater niet in de natuurlijke waterkringloop terechtkomt.

6.3 BEWAREN

De verrekijker bewaart u het beste in de opbergtas op een goed geventileerde plaats.

Als de verrekijker nat is, moet hij eerst gedroogd worden.

In tropische gebieden of in regio's met een hoge luchtvochtigheid is de beste bewaarplaats een luchdichte zak of doos met een vocht-absorberend middel (bijv. silicagel).

7. VOOR UW EIGEN VEILIGHEID

Kijk nooit met het instrument in de zon! Dit leidt tot oogletsel!

Kijk nooit door het instrument terwijl u loopt! U zou obstakels over het hoofd kunnen zien!

Bescherm uw instrument a.u.b. tegen stolen.

Reparatie en service mogen enkel uitgevoerd worden door SWAROVSKI OPTIK Absam (Austria) of SWAROVSKI OPTIK North America. Iedere werkzaamheid verricht door een niet-geauthoriseerde partij resulteert in het vervallen van de garantie.

VI TACKAR DIG I DITT VAL AV EN SWAROVSKI OPTIK PRODUKT. VID FRÅGOR KAN DU VÄNDA DIG TILL DIN UTBILDADE ÅTERFÖRSÄLJARE ELLER DIREKT TILL OSS PÅ, SWAROVSKIOPTIK.COM.

Allo gegevens zijn typische waorden.

Wijzigingen in uitvoering en levering alsmede drukfou en voorbehouden.

LÄGG EN MINUT. FÅ ETT ÅR

Registrera dig på MY ACCOUNT på

Met dit product van SWAROVSKI OPTIK hebt u een hoogwaardig kwaliteitsfabrikaat gekocht, waarvoor wij onder volgende voorwaarden een wereldwijd geldige garantie van 10 jaar vanaf aankoop verlenen:

Bij het optreden van materiaal- en/of fabricagefouten dragen wij voor de complete looptijd van de garantie de materiaalkosten, waarbij wij ons het recht voorbehouden het instrument of het defecte onderdeel naar eigen goeddunken te repareren of te vervangen. Gedurende de eerste vijf jaar dragen wij ook de arbeidskosten.

Door de garantie wordt de wettelijke vrijwaringplicht niet beperkt.

Bij wijziging van het productengamma behouden wij ons het recht voor defecte instrumenten te repareren of door gelijkwaardige te vervangen.

De garantie geldt niet bij reparaties door een niet door ons geautoriseerde servicedienst en bij schade die door onvakkundig gebruik veroorzaakt is; evenmin voor directe of indirecte schade die door defecten aan het instrument is ontstaan. Bovendien zijn van de garantie alle uitrustingsonderdelen uitgesloten die aan natuurlijke slijlage onderhevig zijn, zoals oogkleppen, draagriemen, houders, ommantelingen, enz.

De garantie is alleen geldig, als dit garantie-/servicedocument op de dag van aankoop door de vakhandelaar zoals voorgeschreven van datum, stempel en handtekening is voorzien.

Overhandig in een garantiegeval en voor de uitvoering van service- en/of reparatiewerkzaamheden het instrument a.u.b. samen met dit garantie-/servicedocument aan uw SWAROVSKI OPTIK vakhandelaar of stuur het franco thuis direct naar ons adres. Instrumenten zonder dit garantie-/servicedocument worden principieel met verplichte betaling van de kosten gerepareerd. Het terugzenden, verzekerd (transportmiddel is onze keuze), vindt in geval van een garantiereparatie gratis, anders legen verrekening van kosten plaats. Bij verzending naar het buitenland gaan eventuele buitenlandse douane resp. belastingheffingen ten laste van de ontvanger.

Deze garantie wordt door SWAROVSKI OPTIK KG, Absam, Oostenrijk, verleend. De bevoegde rechtbank is Innsbruck, geldig is Oostenrijks recht.

Indien in sommige landen andere garanties/vrijwaringen (wettelijke of vrijwillige) toegezegd zijn, moet hieraan door de betreffende importeur resp. vakhandelaar worden voldaan. SWAROVSKI OPTIK KG, Absarn, Oostenrijk, kan hiervoor alleen opkomen, voorzover hiertoe een wettelijke plicht bestaat.
