Тип продукта	Бинокль
Бренд	SWAROVSKI OPTIK
Модель	EL 10x42
Увеличение	10x
Диаметр объектива	42 мм
Межзрачковое расстояние	Регулируется (разведение до исчезновения теней)
Диоптрийная коррекция	Регулируемая и фиксируемая (поворот на 180°)
Фокусировка	Центральная с помощью колеса фокусировки
Наглазники	Поворотные, 4 положения (A, B, C, D)
Защитные колпачки для окуляров	Да, в комплекте
Защитные колпачки для объективов	Да, съемные
Ремень	В комплекте, крепление поворотной кнопкой
Чехол для хранения	В комплекте
Салфетка для чистки	Микрофибра, в комплекте
Мыло и щетка	В комплекте для чистки корпуса
Питание	Нет (пассивный оптический прибор)
Безопасность	Не смотреть на солнце; не использовать при ходьбе; беречь от ударов
Гарантия	10 лет международная, продление на 1 год при регистрации
Серийный номер	Под колесом фокусировки (снять колесо для чтения)
Уход за оптикой	Оптическая кисть-щетка, продувка, протирка салфеткой из микрофибры
Уход за корпусом	Влажная щетка и мыло, промывка, сушка
Хранение	Сухое проветриваемое место, в чехле для хранения

Часто задаваемые вопросы - EL 10x42 SWAROVSKI OPTIK

Как установить ремень на бинокль EL 10x42?

Нажмите кнопку внутрь и поверните ее на 90° против часовой стрелки. Снимите штифт, проденьте ремень через кольцо, затем вставьте штифт обратно до щелчка. Установите кнопку на бинокль и поверните ее по часовой стрелке до финального щелчка.

Как настроить наглазники для очков?

Поверните оба поворотных наглазника по часовой стрелке до упора (положение B). Вы также можете использовать промежуточные положения C и D для оптимального комфорта.

Как выполнить диоптрийную настройку?

Разблокируйте фиксатор диоптрийной коррекции (поверните его на 180° против часовой стрелки). Настройте резкость левым глазом с помощью колеса фокусировки, затем вытяните колесо и отрегулируйте для правого глаза тем же колесом. Утопите колесо и зафиксируйте.

Как чистить линзы бинокля?

Сначала используйте оптическую кисть-щетку для удаления крупных частиц, затем аккуратно сдуйте. Протрите прилагаемой салфеткой из микрофибры. Избегайте царапин, держа ткань чистой.

Как чистить корпус бинокля?

Закройте защитные колпачки. Смочите прилагаемую щетку, нанесите мыло круговыми движениями. Промойте чистой водой и тщательно высушите. При необходимости промокните оптику чистой тканью.

Где находится серийный номер бинокля EL 10x42?

Серийный номер находится под колесом фокусировки. Чтобы его прочитать, снимите колесо фокусировки.

Какая гарантия на бинокль Swarovski Optik EL 10x42?

Бинокль имеет международную гарантию 10 лет на дефекты материалов и изготовления. Первые 5 лет включают стоимость работы. При регистрации продукта гарантия продлевается еще на один год.

Можно ли использовать бинокль в очках?

Да, поверните поворотные наглазники по часовой стрелке до упора (положение B) для оптимального комфорта в очках.

Как зафиксировать диоптрийную коррекцию?

После настройки утопите колесо фокусировки и поверните фиксатор диоптрийной коррекции на 180° по часовой стрелке для блокировки.

Как хранить бинокль, когда он не используется?

Поместите бинокль в прилагаемый чехол для хранения в сухое хорошо проветриваемое место. Если он влажный, сначала высушите. Во влажной среде используйте водонепроницаемый футляр с влагопоглотителем (силикагель).

РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ EL 10x42 SWAROVSKI OPTIK

МЫ БЛАГОДАРИМ ВАС ЗА ВЫБОР ИЗДЕЛИЯ ОТ SWAROVSKI OPTIK. ЕСЛИ У ВАС ВОЗНИКНУТ ВОПРОСЫ, ПОЖАЛУЙСТА, ОБРАЩАЙТЕСЬ К НАШЕМУ ДИЛЕРУ В ВАШЕМ РЕГИОНЕ ИЛИ НЕПОСРЕДСТВЕННО НА SWAROVSKIOPTIK.COM.

ПОТРАТЬТЕ МИНУТУ. ПОЛУЧИТЕ ГОД

Зарегистрируйтесь в разделе «МОИ ДАННЫЕ» на сайте SWAROVSKIOPTIK.COM, чтобы просматривать все свои устройства в одном удобном представлении. Вы также сможете проще организовать любой необходимый ремонт. И если вы зарегистрируете свои изделия, мы продлим срок их гарантийного обслуживания на 1 год.*

ЛЮБАЯ НЕОБХОДИМАЯ ПОМОЩЬ

Требуется помощь в настройке, эксплуатации или обслуживании наших изделий? Всю необходимую информацию и ответы на часто задаваемые вопросы можно найти на сайте MYSERVICE.SWAROVSKIOPTIK.COM.

*Если вы зарегистрируете изделие, мы продлим срок его гарантийного обслуживания на 1 год (гарантийный талон будет доступен для загрузки). Расширенная гарантия не распространяется на электронные компоненты.

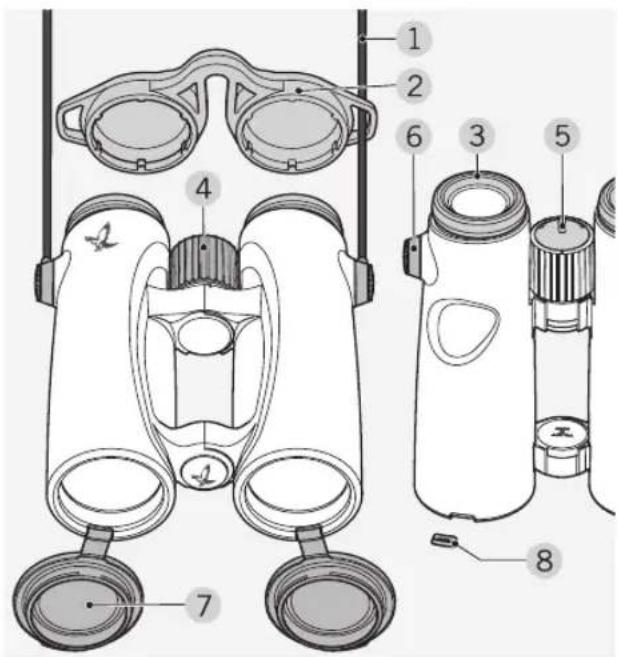

1. ОБЗОР

1 Ремень для переноски 5 Кольцо фиксации диоптрий
2 Защитная крышка окуляро 6 Крышка разъема ремня
3 Наглазники 7 Защитная крышка объектива
4 Маховик фокусировки 8 Защитная крышка объектива

Комплектация бинокля EL:

Мешочек для хранения, салфеткой для очистки, мылом и щеткой.

На момент поставки ремень к биноклю EL не пристегнут. Быстро прикрепить ремень или другие аксессуары не составляет труда.

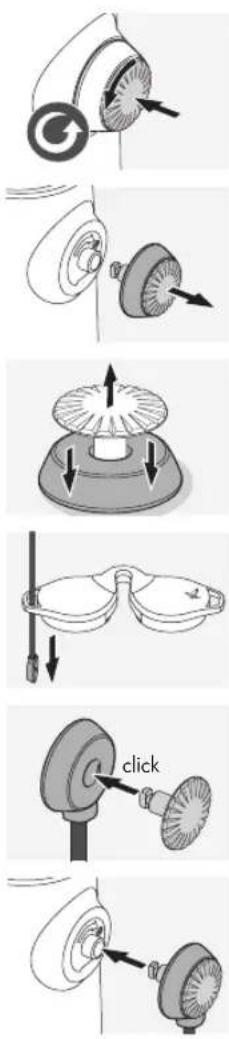

2. ПРИКРЕПЛЕНИЕ РЕМНЯ

Вдавать кнопку внутрь и повернуть ее против часовой стрелки (90°).

Вытянуть кнопку.

Вытащить штифт из кольца.

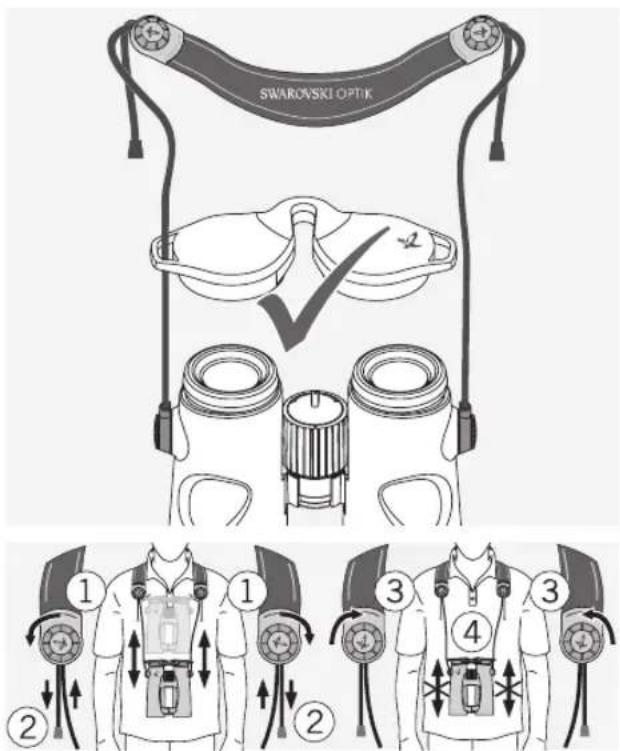

Чтобы прикрепить козырек для защиты от дождя или другой аксессуар, необходимо сначала продеть ремень через петлю в соответствующей крышке.

Защелкнуть штифт на ремне.

Вставить кнопку в выбранном положении на бинокле.

click

Плотно прижать штифт и повернуть его немного по часовой стрелке.

Отпустить штифт и провернуть его дальше по часовой стрелке до щелчка (приблизительно 1/4 оборота).

Примечание:

Если штифт без нажима больше повернуть нельзя, значит, он зафиксировался.

SWAROVSKI OPTIK ① ② ③ ④

3. ЭКСПЛУАТАЦИЯ

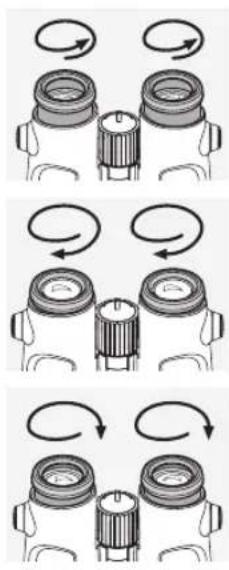

3.1 РЕГУЛИРОВКА НАГЛАЗНИКОВ

Всего, в вашем распоряжении четыре отдельные позиции, соответствующие различным расстояниям от глаза до линзы. Оптимальное расстояние можно подбирать в индивидуальном порядке.

Поз. А: Исходная позиция без очков: Полностью выдвиньте наглазники на себя, вращая их против часовой стрелки.

Поз. Б: Исходная позиция в очках: Вкрутите оба поворотных наглазника до упора, вращая их по часовой стрелке.

Поз. В и Г: Альтернативные позиции, т.е. промежу-точные ступени для тех, кто носит и не носит очки.

3.2 РЕГУЛИРОВКА МЕЖЗРАЧКОВОГО РАССТОЯНИЯ

Для получения изображения в одной окружности разведите половинки бинокля на такой угол, чтобы исчезли тени и помехи.

3.3 ФИКСАЦИЯ И ОСВОБОЖДЕНИЕ КОЛЬЦА ФИКСАЦИИ ДИОПТРИЙ

Кольцо фиксации диоптрий фиксируется поворотом на 180° по часовой стрелке. Если его повернуть на 180° против часовой стрелки, оно снова освободится.

3.4 ИНТЕРВАЛ ДИОПТРИЙНОЙ НАВОДКИ

Для получения оптимального качества изображения может требоваться дополнительное выравнивание с учетом разной остроты зрения левого и правого глаза.

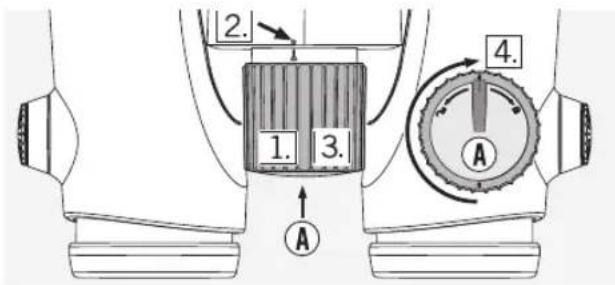

Использование прибора при равной остроте зрения обоих глаз:

В фиксированном положении кольцо фиксации диоптрий освобождается согласно указанию в разделе 3.3.

1. 2. 3. 4. A A

1. Выверните фокусирующий маховичок.
2. Установите шкалу диоптрийной настройки в положение "0".
3. Задвиньте фокусирующий маховичок обратно.
4. Зафиксируйте кольцо фиксации диоптрий (см. раздел 3.3).

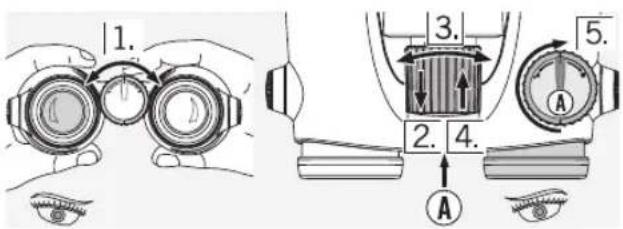

Использование прибора при разной остроте зрения левого и правого глаза:

В фиксированном положении кольцо фиксации диоптрий освобождается согласно указанию в разделе 3.3.

1. 2. 3. 4. 5. A A

1. Посмотрите левым глазом в левый окуляр и настройте с помощью фокусирующего маховичка необходимую резкость наблюдаемого объекта.
2. Выверните фокусирующий маховичок.
3. Посмотрите правым глазом в правый окуляр и настройте с помощью фокусирующего маховичка необходимую резкость наблюдаемого объекта.
4. Задвиньте фокусирующий маховичок обратно.
5. Зафиксируйте кольцо фиксации диоптрий (см. раздел 3.3).

3.5 НАСТРОЙКА РЕЗКОСТИ ИЗОБРАЖЕНИЯ

Для настройки резкости изображения объекта с кратчайшего расстояния фокусировки (см Technical Data Sheet) до бесконечности, просто поверните фокусировочное колесо.

4. СНЯТИЕ ЗАЩИТНОЙ КРЫШКИ ОБЪЕКТИВА

1. Открыть защитную крышку объектива.
2. С усилием потянуть защитную крышку объектива вниз.

1. Прижать крышку к металлическому кольцу. Крышка плотно прикрепится, если послышится щелчок.

Указание:

Если нужно вновь прикрепить защитную крышку объектива, сдвиньте большим пальцем крышку с металлического кольца и повторите действие 3, описанное для защитной крышки объектива.

5. ОБЩИЕ УКАЗАНИЯ

5.1 СЕРИЙНЫЙ НОМЕР

T123456789

Серийный номер вашего бинокля EL приведен под маховиком фокусировки. Чтобы его увидеть, маховик фокусировки необходимо вытянуть.

5.2 ДОПОЛНИТЕЛЬНАЯ ИНФОРМАЦИЯ

Дополнительная информация и советы приведены здесь: SWAROVSKIOPTIK.COM.

6. УХОД И ОБСЛУЖИВАНИЕ

6.1 ЧИСТЯЩАЯ САЛФЕТКА

С помощью специальной салфетки из микрофазера Вы можете самостоятельно протирать чувствительные поверхности стекол. Она подходит и для объективов, и для окуляров, и для очков. Салфетка должна быть

чистой, иначе загрязнения на ее поверхности могут стать причиной повреждения стекол. Если салфетка испачкана, ее можно постирать в теплом мыльном растворе с последующей сушкой на воздухе. Ее следует применять исключительно для ухода за стеклами оптических приборов!

6.2 ОЧИСТКА

Мы делаем все возможное, чтобы обеспечить легкую очистку всех элементов и поверхностей.

Очистка оптики. Для длительного сохранения превосходных оптических характеристик вашего бинокля поддерживайте поверхности оптических элементов в чистоте, не допуская попадания на них грязи, жира и масла. Сначала удалите крупные частицы кистью для оптики. Затем подышите на поверхность и отполируйте ее чистящей салфеткой для удаления оставшегося загрязнения. В случае сильного загрязнения (например, песком) можно полностью открутить опускающиеся наглазники, чтобы максимально упростить процесс очистки.

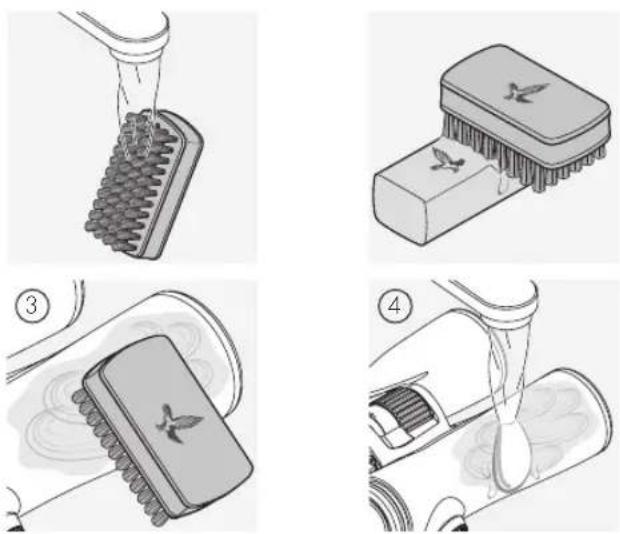

Очистка корпуса. Используйте набор из мыла и щетки (входит в комплект поставки). Закройте крышками окуляры и объективы. Смочите щетку, намыльте ее и протрите корпус круговыми движениями для бережной очистки. Промайте бинокль чистой водой и тщательно высушите. Если оптика стала влажной, протрите ее насухо чистой тканью, чтобы не поцарапать. Хорошо промойте щетку и высушите набор из мыла и щетки.

Примечание:

Если вы чистите бинокль не в помещении, убедитесь в том, что мыльная вода не внесет загрязнений в естественный водный цикл.

6.3 ХРАНЕНИЕ

Рекомендуется хранить бинокль в мешочке для хранения в хорошо проветриваемом месте.

MAGA

При попадании влаги на корпус бинокль перед использованием необходимо высушить. В тропиках и в регионах с повышенной влажностью идеальное место хранения - герметичная емкость с абсорбентом влаги (силикагелем).

7. ДЛЯ ВАШЕЙ БЕЗОПАСНОСТИ

Ни в коем случае не смотреть через прибор на солнце! Это может стать причиной повреждения Вашего зрения!

Ни в коем случае не смотреть в бинокль во время ходьбы! Вы можете не заметить препятствие и споткнуться об него!

Оберегайте Ваш прибор от ударов.

Ремонт и обслуживание должны осуществляться только либо SWAROVSKI OPTIK Absam (Австрия) или SWAROVSKI OPTIK Северная Америка. Любые работы неуполномоченной стороной приводят к потере гарантии.

Все параметры являются типозыми.

Производитель оставляет за собой право изменять конструкцию и комплект поставки, он не несет ответственности за возможные опечатки.

GARANTIE

Приобретая настоящее изделие фирмы SWAROVSKI OPTIK, Вы получаете высококачественный продукт, на который дается мировая гарантия сроком на 10 лет с момента продажи при условии соблюдения следующих правил:

В случае обнаружения производственного брака и/или материального дефекта в период гарантийного срока производитель берет на себя все возникающие в данной связи материальные затраты, по собственному усмотрению принимая решение о замене или ремонте дефектного узла или прибора. В течение первых пяти лет гарантийного срока производитель также берет на себя оплату рабочего времени на ремонт прибора.

Предоставление гарантии не ведет к уменьшению объема установленных законом гарантийных обязательств производителя.

При изменении ассортимента продукции мы можем отремонтировать дефектный прибор или заменить его на аналогичный.

Применение гарантии исключается, если ремонт выполнен в неавторизованном с прибор вышел из строя в результате ненадлежащего применения, возникли прямые или косвенные убытки в результате обнаружения у прибора дефектов. Гарантийные обязательства не распространяются на аксессуары, подверженные естественному износу, например наглазники, подвесные ремни, футляры, армирующие покрытия и т.д.

Гарантия на прибор признается лишь при наличии гарантийного талона, заполненного в день покупки, на котором имеется подпись и штамп торговой организации, и указана дата продажи.

При наступлении гарантийного случая, а также для проведения ремонта и/или сервисного обслуживания прибор вместе с гарантийным талоном передается местному дилеру компании SWAROVSKI OPTIK или направляется в адрес производителя наложенным платежом. При отсутствии гарантийного талона ремонт выполняется только за плату. После выполнения гарантийного ремонта доставка прибора осуществляется бесплатно с обязательным страхованием отправления (способ доставки по выбору производителя), в иных случаях владелец прибора возмещает стоимость ремонта и доставки. При необходимости доставки прибора за пределы Австрии оплата таможенных и иных сборов осуществляется за счет получателя.

Настоящая гарантия выдается компанией SWAROVSKI OPTIK KG, Абсам, Австрия. Место рассмотрения споров – Иннсбрук; действует австрийское законодательство.

В случае если в других странах законодательно или добровольно приняты и действуют иные условия гарантии, то импортер или дистрибьютор в данной стране обязан их выполнять. Компания SWAROVSKI OPTIK KG, Абсам, Австрия, может отвечать по этой гарантии лишь, если это закреплено на законодательном уровне.
