Produkttyp	Fernglas
Marke	SWAROVSKI OPTIK
Modell	EL 10x42
Vergrößerung	10x
Objektivdurchmesser	42 mm
Pupillenabstand	Einstellbar (Abstand bis zum Verschwinden der Schatten)
Dioptriekorrektur	Einstellbar und verriegelbar (180°-Drehung)
Fokussierung	Zentral über Fokussierrad
Augenmuscheln	Drehbar, 4 Positionen (A, B, C, D)
Okularschutzkappen	Ja, im Lieferumfang enthalten
Objektivschutzkappen	Ja, abnehmbar
Trageriemen	Im Lieferumfang enthalten, Befestigung mit Drehknopf
Aufbewahrungstasche	Im Lieferumfang enthalten
Reinigungstuch	Mikrofaser, im Lieferumfang enthalten
Seife und Bürste	Im Lieferumfang enthalten zur Gehäusereinigung
Stromversorgung	Keine (passives optisches Instrument)
Sicherheit	Nicht in die Sonne schauen; nicht beim Gehen verwenden; vor Stößen schützen
Garantie	10 Jahre international, Verlängerung um ein Jahr bei Registrierung
Seriennummer	Unter dem Fokussierrad (Rad zum Ablesen entfernen)
Pflege der Optik	Optikpinsel, ausblasen, mit Mikrofasertuch abwischen
Pflege des Gehäuses	Feuchte Bürste und Seife, spülen, trocknen
Lagerung	Trockener und luftiger Ort, in der Aufbewahrungstasche

Häufig gestellte Fragen - EL 10x42 SWAROVSKI OPTIK

Wie montiere ich den Trageriemen am Fernglas EL 10x42?

Drücken Sie den Knopf nach innen und drehen Sie ihn um 90° gegen den Uhrzeigersinn. Entfernen Sie den Stift, führen Sie den Riemen durch die Öse, setzen Sie den Stift wieder ein, bis er einrastet. Setzen Sie den Knopf auf das Fernglas und drehen Sie ihn im Uhrzeigersinn bis zum endgültigen Einrasten.

Wie stelle ich die Augenmuscheln für Brillenträger ein?

Drehen Sie beide drehbaren Augenmuscheln im Uhrzeigersinn bis zum Anschlag (Position B). Sie können auch die Zwischenpositionen C und D für optimalen Komfort verwenden.

Wie führe ich die Dioptrieeinstellung durch?

Entriegeln Sie die Dioptriekorrekturverriegelung (drehen Sie sie um 180° gegen den Uhrzeigersinn). Stellen Sie die Schärfe mit dem linken Auge über das Fokussierrad ein, ziehen Sie dann das Rad heraus und stellen Sie für das rechte Auge mit demselben Rad ein. Drücken Sie das Rad hinein und verriegeln Sie es.

Wie reinige ich die Linsen des Fernglases?

Verwenden Sie zuerst einen Optikpinsel für grobe Partikel, dann vorsichtig ausblasen. Wischen Sie mit dem mitgelieferten Mikrofasertuch ab. Vermeiden Sie Kratzer, indem Sie das Tuch sauber halten.

Wie reinige ich das Gehäuse des Fernglases?

Schließen Sie die Schutzkappen. Befeuchten Sie die mitgelieferte Bürste, tragen Sie die Seife in kreisenden Bewegungen auf. Mit klarem Wasser abspülen und gründlich trocknen. Tupfen Sie die Optik bei Bedarf mit einem sauberen Tuch ab.

Wo befindet sich die Seriennummer des Fernglases EL 10x42?

Die Seriennummer befindet sich unter dem Fokussierrad. Zum Ablesen entfernen Sie das Fokussierrad.

Wie lautet die Garantie für das Swarovski Optik EL 10x42 Fernglas?

Das Fernglas hat eine internationale 10-Jahres-Garantie gegen Material- und Herstellungsfehler. Die ersten 5 Jahre umfassen die Arbeitskosten. Bei Registrierung des Produkts verlängert sich die Garantie um ein weiteres Jahr.

Kann ich das Fernglas mit einer Brille verwenden?

Ja, drehen Sie die drehbaren Augenmuscheln im Uhrzeigersinn bis zum Anschlag (Position B) für optimalen Komfort mit Brille.

Wie verriegle ich die Dioptriekorrektur?

Drücken Sie nach der Einstellung das Fokussierrad hinein und drehen Sie die Dioptriekorrekturverriegelung um 180° im Uhrzeigersinn, um sie zu blockieren.

Wie lagere ich das Fernglas, wenn es nicht benutzt wird?

Legen Sie das Fernglas in die mitgelieferte Aufbewahrungstasche, an einem trockenen und gut belüfteten Ort. Wenn es nass ist, trocknen Sie es zuerst. In feuchten Gebieten verwenden Sie eine wasserdichte Hülle mit einem Feuchtigkeitsabsorber (Silicagel).

BEDIENUNGSANLEITUNG EL 10x42 SWAROVSKI OPTIK

Registrieren Sie sich auf SWAROVSKIOPTIK.COM unter MEIN KONTO und bewahren Sie den Überblick über Ihre Geräte. Bei Bedarf können Sie diese dann ganz einfach zur Reparatur anmelden. Und: Wir schenken Ihnen zusätzlich ein Jahr Garantie für registrierte Produkte.*

RUNDUM GUT BERATEN

Brauchen Sie Hilfe bei der Einstellung, Bedienung oder Wartung unserer Produkte? Online finden Sie Antworten auf die wichtigsten Fragen. Besuchen Sie uns auf MYSERVICE.SWAROVSKIOPTIK.COM

* Durch die Produktregistrierung wird Ihre Garantie gemäß unseren Garantiebestimmungen um ein Jahr verlängert (Garantiekarte auch als Download verfügbar). Von der Verlängerung ausgenommen ist die Garantie auf die Elektronik.

4

EL / DE

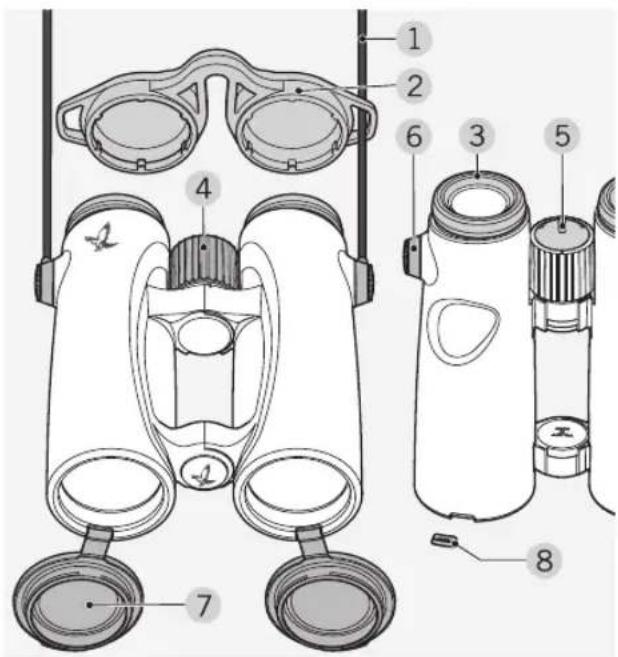

1. ÜBERBLICK

2 Okularschutzdeckel

Riemenanbindung

3 Drehaugenmuschel

7 Objektivschutzdeckel

4 Fokussierrad

8 Abdeckung

5 Dioptriensperre

Objektivschutzdeckel

Zusätzlich im Lieferumfang enthalten: Aufbewahrungsbeutel, Reinigungstuch, Seife, Bürste.

EL / DE

5

Im Auslieferungszustand des EL ist der Riemen nicht montiert. Je nach Anforderung können Sie einfach und schnell den Riemen oder Sonderzubehör montieren.

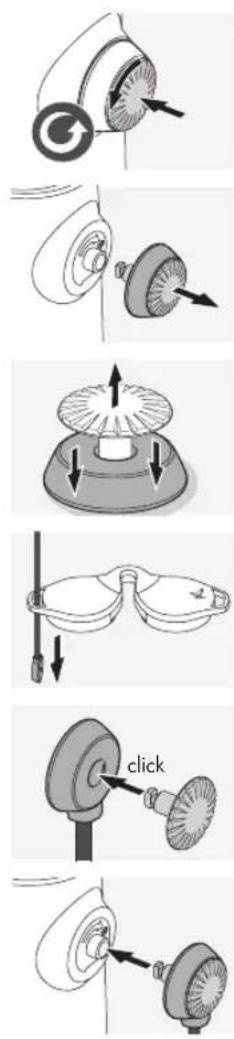

2. RIEMENMONTAGE

Drücken Sie den Knopf nach innen und drehen Sie diesen gegen den Uhrzeigersinn (90°).

Ziehen Sie den Knopf heraus.

Lösen Sie den Stift vom Ring.

Um einen Regenschutzdeckel oder anderes Zubehör zu montieren, ziehen Sie den Riemen zuerst durch die Öse des jeweiligen Deckels.

Drücken Sie den Stift in den Riemen, bis es „klickt“.

Setzen Sie den Knopf an der vorgesehen Stelle am Fernglas ein.

6

EL/DE

click

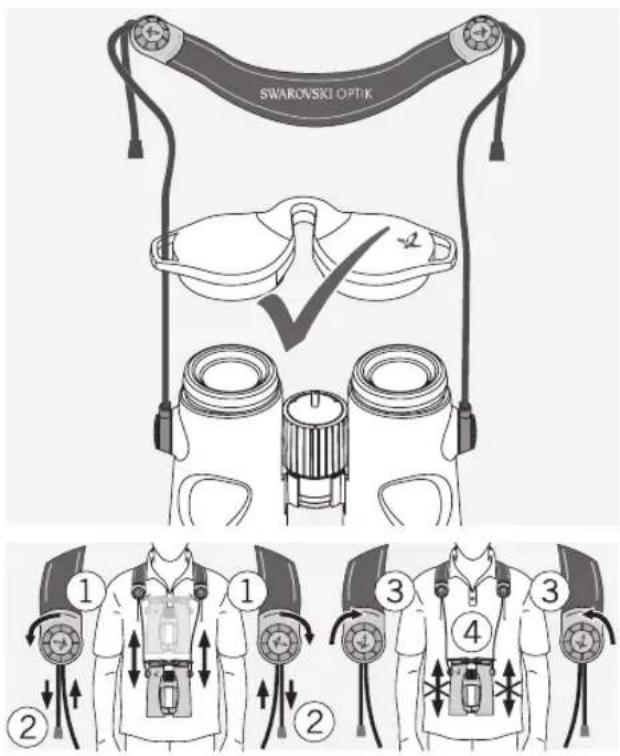

Drücken Sie den Stift fest nach innen und drehen Sie diesen ein wenig im Uhrzeigersinn.

Lösen Sie den Druck vom Stift und drehen Sie diesen weiter im Uhrzeigersinn bis es „klickt“.

Hinweis:

Lässt sich der Stift ohne Drücken nicht mehr drehen, ist er sicher eingerastet.

SWAROVSKI OPTIK ① ② ③ ④

EL / DE

7

3. BEDIENUNG

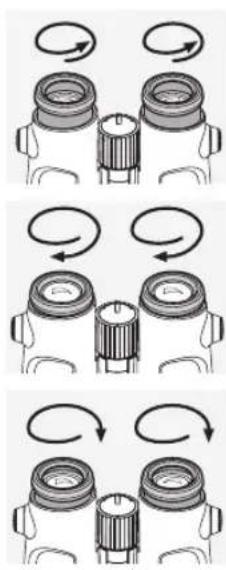

3.1 EINSTELLUNG DER DREHAUGENMUSCHEL

Grundsätzlich stehen Ihnen bei der Verwendung vier verschiedene Einstellungspositionen mit unterschiedlichem Abstand des Auges zur Okularlinse zur Verfügung. Somit können Sie individuell die Augenmuscheln auf Ihre persönliche Position einstellen.

Pos. A: Ausgangsposition ohne Brille: Drehen Sie hierzu gegen den Uhrzeigersinn die Augenmuscheln ganz heraus.

Pos. B: Ausgangsposition mit Brille: Drehen Sie beide Drehaugen-muscheln im Uhrzeigersinn bis zum Anschlag hinein.

Pos. C und D: Alternative Positionen bzw. Zwischenstufen für Brillenträger sowie Nicht-Brillenträger.

3.2 EINSTELLUNG DES AUGENABSTANDES

Um ein einziges rundes Bild zu sehen, knicken Sie beide Fernglashälften so weit, bis keine störenden Schatten mehr auftreten.

Mit einer 180° Drehung im Uhrzeigersinn wird die Dioptriensperre fixiert. Eine 180° Drehung gegen den Uhrzeigersinn lösl diese wieder.

3.4 DIOPRIENAUSGLEICH

Um die optimale Bildqualität zu erreichen, muss die eventuell unterschiedliche Sehkraft zwischen dem linken und dem rechten Auge ausgeglichen werden.

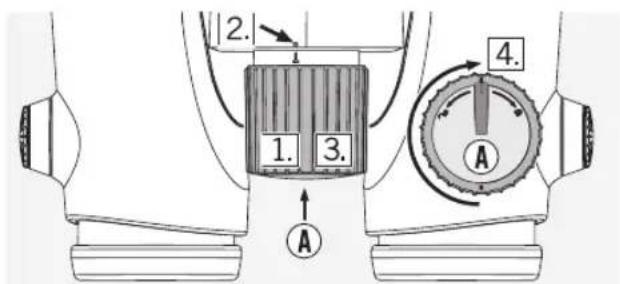

Verwendung bei gleicher Sehkraft beider Augen

Für den Fall, dass die Dioptriensperre fixiert ist, lösen Sie diese wie in Punkt 3.3 beschrieben.

1. 2. 3. 4. A A

1. Ziehen Sie das Fokussierrad heraus.
2. Stellen Sie die Dioptrienskala durch Drehen des Fokussierrades auf „O“.
3. Drücken Sie danach das Fokussierrad wieder hinein.
4. Fixieren Sie die Dioptriensperre (siehe Punkt 3.3).

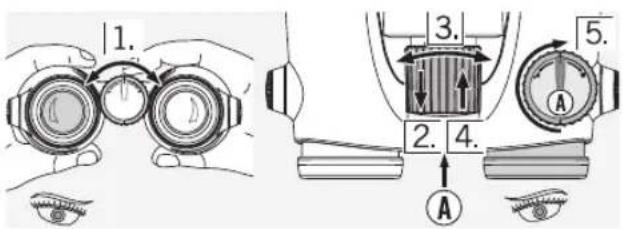

Verwendung bei unterschiedlicher Sehkraft beider Augen:

Für den Fall, dass die Dioptriensperre fixiert ist, lösen Sie diese wie in Punkt 3.3 beschrieben.

1. 2. 3. 4. 5. A A

1. Blicken Sie mit dem linken Auge durch das linke Okular und stellen Sie mit dem Fokussierrad die Bildschärfe eines ausgewählten Objektes ein.
2. Ziehen Sie das Fokussierrad heraus.
3. Blicken Sie nun mit dem rechten Auge durch das rechte Okular auf das selbe Objekt und stellen Sie mit dem Fokussierrad auf optimale Bildschärfe ein.
4. Drücken Sie danach das Fokussierrad wieder hinein.
5. Fixieren Sie die Dioptriensperre (siehe Punkt 3.3).

3.5 EINSTELLUNG DER BILDSCHÄRFE

Durch Drehen des Fokussierrades können Sie jedes Objekt von der kürzesten Einstellentfernung (siehe technisches Datenblatt) bis unendlich scharf stellen.

4. DEMONTAGE DES OBJEKTIVSCHUTZDECKELS

1. Öffnen Sie den Objektivschutzdeckel.
2. Ziehen Sie den Objektivschutzdeckel fest nach unten.

10

EL / DE

1. Stecken Sie die Abdeckung auf den Metallring. Erst wenn ein Klick zu hören ist, ist die Abdeckung fixiert.

Hinweis:

Wenn Sie den Objektivschutzdeckel wieder montieren möchten, schieben Sie die Abdeckung mit dem Daumen vom Metallring und wiederholen dann mit den Objektivschutzdeckeln Schritt 3.

5. ALLGEMEINE HINWEISE

5.1 SERIENNUMMER

T123456789

Die Seriennummer Ihres EL Fernglases finden Sie unter dem Fokussierrad. Um diese ablesen zu können, muss das Fokussierrad herausgezogen werden.

5.2 WEITERE INFORMATIONEN

Ausführliche Infos und Tipps finden Sie unter: SWAROVSKIOPTIK.COM.

6. PFLEGE UND WARTUNG

6.1 REINIGUNGSTUCH

Mit dem beiliegenden Reinigungstuch aus Mikrofasern können Sie selbst empfindlichste Glasflächen reinigen. Es ist

EL / DE

geeignet für Objektive, Okulare und Brillen. Bitte halten Sie das Reinigungstuch sauber, da Verunreinigungen die Linsenoberfläche beschädigen können. Ist das Tuch verschmutzt, können Sie es in handwarmer Seifenlauge waschen und an der Luft trocknen lassen. Verwenden Sie es bitte ausschließlich zur Reinigung von Glasflächen.

6.2 REINIGUNG

Wir haben großen Wert darauf gelegt, alle Elemente und Oberflächen besonders pflegeleicht zu gestalten.

Reinigung Optik. Um die optische Brillanz Ihres Fernglases dauerhaft zu gewährleisten, sollten Sie die Glasoberflächen schmutz-, öl- und fettfrei halten. Entfernen Sie zuerst größere Partikel mit einem Optikpinsel. Zur nachfolgenden gründlichen Reinigung empfiehlt sich ein leichtes Anhauchen und anschließendes Reinigen mit dem Reinigungstuch. Bei starker Verschmutzung (z.B. mit Sand) sind die Drehaugenmuscheln komplett abschraubbar und somit sehr einfach zu reinigen.

Reinigung Gehäuseschutz. Verwenden Sie dafür das beiliegende Soap & Brush-Kit, Schließen Sie Okular und Objektiv mit den Schutzabdeckungen. Nach Befeuchten der Bürste können Sie so die Seife in kreisenden Bewegungen aufschäumen. Damit lässt sich der Gehäuseschutz sanft reinigen. Anschließend spülen Sie das Gerät mit klarem Wasser ab. Trocknen Sie das Gerät sorgfältig. Wurde die Optik nass, empfiehlt es sich, sie mit einem sauberen Tuch nur trockenzutupfen, um ein Zerkratzen zu verhindern. Spülen Sie die Bürste gründlich ab, und lassen Sie das Soap & Brush-Kit trocknen.

Bitte achten Sie darauf, dass bei einer Reinigung in freier Natur das Seifenwasser nicht in den natürlichen Wasserkreislauf gelangt.

6.3 AUFBEWAHRUNG

Sie sollten Ihr Fernglas in in seinem Aufbewahrungsbeutel an einem gut gelüfteten Ort aufbewahren.

SICAGO

Ist das Fernglas nass, muss es vorher getrocknet werden.

In Tropengebieten oder in Gegen- den mit hoher Umgebungsfeuchtig- keit ist der beste Lagerort ein luftdichter Behälter mit einem Feuchtigkeits-Absorptionsmittel (z.B. Silikagel).

7. ZU IHRER SICHERHEIT

Niemals mit dem Gerät in die Sonne blicken! Das führt zu einer Verletzung Ihrer Augen!

Niemals während des Gehens durch das Gerät blicken! Sie könnten Hindernisse übersehen.

Schützen Sie bitte Ihr Gerät vor Stößen.

Reparatur- und Servicearbeiten dürfen nur von SWAROVSKI OPTIK Absam (Austria) oder SWAROVSKI OPTIK North America durchgeführt werden, ansonsten erlischt die Garantie.

WE THANK YOU FOR CHOOSING THIS PRODUCT FROM SWAROVSKI OPTIK. IF YOU HAVE ANY QUESTIONS, PLEASE CONSULT YOUR SPECIALIST DEALER OR CONTACT US DIRECTLY AT SWAROVSKIOPTIK.COM.

Alle Angaben sind typische Werte.

Änderungen in Ausführung und Lieferung sowie Drucklehler sind vorbehalten.

2. SÄTTA FAST REMMEN

7. FOR DIN SIKKERHED

Mit diesem SWAROVSKI OPTIK Produkt haben Sie ein hochwertiges Qualitätserzeugnis erworben, für das wir eine weltweit gültige Garantie von 10 Jahren ab Kauf gemäß folgenden Bedingungen gewähren:

Beim Auftreten von Material- und/oder Fertigungslehlen übernehmen wir für die gesamte laufzeit der Garantie die Materialkosten, wobei wir uns vorbehalten, das Gerät oder den defekten Teil nach eigenem Ermessen instandzusetzen oder auszutauschen. Während der ersten fünf Jahre übernehmen wir zusätzlich auch die Kosten für die Arbeit.

Durch die Garantie wird die gesetzliche Gewährleistungspflicht nicht eingeschränkt.

Bei Änderung der Produktpalette behalten wir uns das Recht vor, defekte Geräte zu reparieren oder durch gleichwertige zu ersetzen.

Die Garantie gilt nicht bei Reparaturen durch einen nicht von uns autorisierten Servicedienst und bei Schäden, die durch unsachgemößen Gebrauch verursacht wurden; ebenso nicht für mittelbare oder unmittelbare Schäden, die durch Defekte am Gerät entstanden sind. Weiters sind von der Garantie alle Ausstattungsteile ausgeschlossen, die einem natürlichen Verschleiß unterliegen, wie Augenmuscheln, Tragriemen, Behältnisse, Armierungen etc.

Die Garantie hat nur dann Gültigkeit, wenn dieses Garantie/Service-Dokument am Kauftag vom Fachhändler ordnungsgemäß mit Datum, Stempel und Unterschrift versehen worden ist.

Im Garantiefalle sowie auch zur Vornahme von Service- und/oder Reparaturarbeiten übergeben Sie bitte das Gerät samt diesem Garantie/Service-Dokument Ihrem SWAROVSKI OPTIK Fachhändler oder senden es, frei Haus, direkt an unsere Adresse. Geräte, denen dieses Garantie/Service-Dokument nicht beigeschlossen ist, werden grundsätzlich kostenpflichtig repariert. Die Retoursendung ist versichert (Transportmittel nach unserer Wahl) und erfolgt im Falle von Garantiereparaturen gratis, ansonsten gegen Berechnung. Bei Versand ins Ausland gehen eventuelle ausländische Zoll- bzw. Fiskalabgaben zu Lasten des Empfängers.

Diese Garantie wird von SWAROVSKI OPTIK KG, Absam, Österreich, gegeben. Gerichtsstand ist Innsbruck; es gilt österreichisches Recht.

Sofern in einzelnen Ländern andere Garantien/Gewährleistungen (gesetzliche oder freiwillige) zugesagt sind, müssen diese vom jeweiligen Importeur bzw. Fachhändler erfüllt werden. SWAROVSKI OPTIK KG, Absam, Österreich, kann dafür nur eintreten, sofern eine gesetzliche Pflicht dazu besteht.
