BEDIENUNGSANLEITUNG CL Companion 8x30 B SWAROVSKI OPTIK

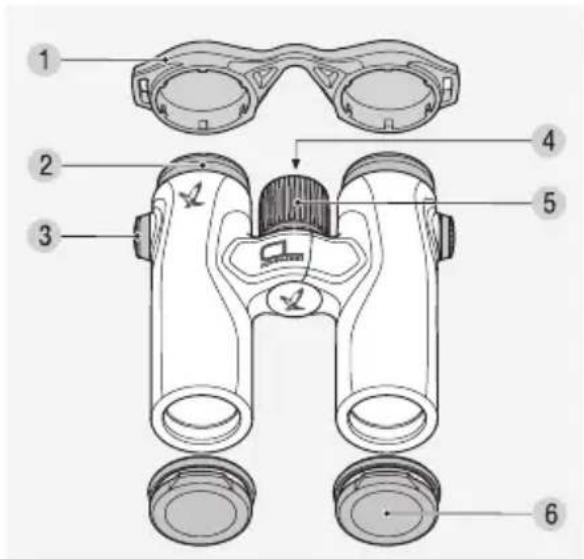

1 Okularschutzdeckel
2 Drehaugenmuschel
3 Abdeckung
Riemenanbindung
4 Dioptrienausgleich
5 Fokussierrad
6 Objektivschutz-
deckel
Zusätzlich im Lieferumfang enthalten:
Funktionstasche, Trageriemen oder Seitentrageriemen (je nach Variante), Reinigungstuch.
Im Auslieferungszustand des CL Companion ist der Riemen nicht montiert. Je nach Anforderung können Sie einfach und schnell den Riemen oder Sonderzubehör montieren.
2. RIEMENMONTAGE
Drücken Sie den Knopf nach innen und drehen Sie diesen gegen den Uhrzeigersinn (90°).
Ziehen Sie den Knopf heraus.
Lösen Sie den Stift vom Ring.
Um den Okularschutzdeckel zu montieren, ziehen Sie den Riemen zuerst durch die Öse des Deckels.
Setzen Sie den Knopf an der vorgesehen Stelle am Fernglas ein.
Drücken Sie den Stift fest nach innen und drehen Sie diesen ein wenig im Uhrzeigersinn bis es klickt.
Hinweis:
Lässt sich der Stift ohne Drücken nicht mehr drehen, ist er sicher eingerastet.
3. BEDIENUNG
3.1 EINSTELLUNG DER DREHAUGENMUSCHEL
Verwendung ohne Brille:
Drehen Sie hierzu gegen den Uhrzeigersinn die Augenmuscheln ganz heraus.
Verwendung mit Brille:
Drehen Sie beide Drehaugenmuscheln (im Uhrzeigersinn) bis zum Anschlag hinein.

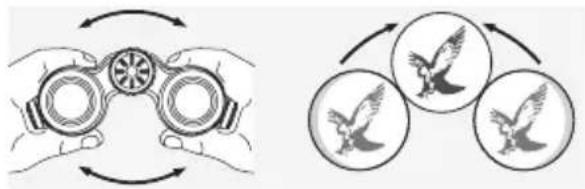

3.2 EINSTELLUNG DES AUGENABSTANDES
Um ein einziges rundes Bild zu sehen, müssen Sie beide Fernglashälften so weit knicken, bis keine störenden Schatten mehr auftreten.
3.3 EINSTELLEN DER BILDSCHÄRFE
Durch Drehen des Fokussierrades können Sie jedes Objekt von der kürzesten Einstellentfernung (siehe technisches Datenblatt) bis
unendlich scharf stellen.
3.4 DIOPRIENAUSGLEICH
Um optimale Bildqualität zu erreichen, muss die eventuell unterschiedliche Sehkraft zwischen dem linken und dem rechten Auge ausgeglichen werden.
Verwendung bei gleicher Sehkraft beider Augen:
Der Dioptrienausgleich ist auf „Null“ gestellt.
Verwendung bei unterschiedlicher Sehkraft beider Augen:
- Blicken Sie mit dem linken Auge durch das linke Okular und stellen Sie mit dem Fokussierrad die Bildschärfe eines ausgewählten Objektes ein.
- Blicken Sie nun mit dem rechten Auge durch das rechte Okular auf dasselbe Objekt und stellen Sie mit dem Dioptrienausgleich auf optimale Bildschärfe ein. Drücken Sie dazu auf den Dioptrienausgleich am Fokussierrad und drehen Sie diesen nach rechts bzw. links bis das Bild scharf ist.
4. MONTAGEANLEITUNG DES OBJEKTIVSCHUTZ- DECKELS
5. PFLEGE UND WARTUNG
5.1 REINIGUNGSTUCH
Mit diesem Spezialtuch aus Mikrofasern können Sie selbst empfindlichste Glasflächen reinigen. Es ist geeignet für Objektive, Okulare und Brillen.
Bitte halten Sie das Reinigungstuch sauber, da Verunreinigungen die Linsenoberfläche beschädigen können. Ist das Tuch verschmutzt, können Sie es in handwarmer Seifenlauge waschen und an der Luft trocknen lassen. Verwenden Sie es bitte ausschließlich zur Reinigung von Glasflächen!
5.2 REINIGUNG
Wir haben alle Elemente und Oberflächen so ausgelegt, dass sie pflegeleicht sind. Um die optische Brillanz Ihres Fernglases dauerhaft zu gewährleisten, sollten Sie die Glasoberflächen schmutz-, öl- und fettfrei halten. Zur Reinigung der Optik entfernen Sie zuerst größere Partikel mit einem Optikpinsel. Zur nachfolgenden gründlichen Reinigung empfiehlt sich leichtes Anhauchen und Reinigung mit dem Reinigungstuch.
Das Gehäuse pflegen Sie am besten mit einem weichen, feuchten Putztuch (bitte verwenden Sie dazu nicht das Reinigungstuch).
Bei starker Verschmutzung (z. B. Sand) sind die Drehaugenmuscheln komplett abschraubbar und somit einfachst zu reinigen.
5.3 AUFBEWAHRUNG
Sie sollten Ihr Fernglas in seiner Tasche an einem gut gelüfteten Ort aufbewahren.
Ist das Fernglas nass, muss es vorher getrocknet werden.
In Tropengebieten oder in Gegenden mit hoher Umgebungs-
feuchtigkeit ist der beste Lagerort ein luftdichter Behälter mit einem Feuchtigkeits-Absorptionsmittel (z. B. Silicagel).
6. ZU IHRER SICHERHEIT
Niemals mit dem Fernglas in die Sonne blicken! Das führt zu einer Verletzung Ihrer Augen!
Niemals während des Gehens durch das Fernglas blicken! Sie könnten Hindernisse übersehen!
Schützen Sie bitte Ihr Fernglas vor Stößen.
Reparatur- und Servicearbeiten dürfen nur von SWAROVSKI OPTIK Absam (Austria) oder SWAROVSKI OPTIK North America
durchgeführt werden, ansonsten erlischt die Garantie.
WE THANK YOU FOR CHOOSING THIS PRODUCT FROM SWAROVSKI OPTIK. IF YOU HAVE ANY QUESTIONS, PLEASE CONSULT YOUR SPECIALIST DEALER OR CONTACT US DIRECTLY AT SWAROVSKIOPTIK.COM.
Alle Angaben sind typische Werte.
Änderungen in Ausführung und Lieferung sowie Druckfehler sind vorbehalten.
1. OVERVIEW
2. SÄTTA FAST REMMEN
6. FOR DIN SIKKERHED
Mit diesem SWAROVSKI OPTIK Produkt haben Sie ein hochwertiges Qualitätserzeugnis erworben, für das wir eine weltweit gültige Garantie von 10 Jahren ab Kauf gemäß folgenden Bedingungen gewähren:
Beim Auftreten von Material- und/oder Fertigungsfehlern übernehmen wir für die gesamte Laufzeit der Garantie die Materialkosten, wobei wir uns vorbehalten, das Gerät oder den defekten Teil nach eigenem Ermessen instandzusetzen oder auszutauschen. Während der ersten fünf Jahre übernehmen wir zusätzlich auch die Kosten für die Arbeit.
Durch die Garantie wird die gesetzliche Gewährleistungspflicht nicht eingeschränkt.
Bei Änderung der Produktpalette behalten wir uns das Recht vor, defekte Geräte zu reparieren oder durch gleichwertige zu erselzen.
Die Garantie gilt nicht bei Reparaturen durch einen nicht von uns autorisierten Servicedienst und bei Schäden, die durch unsachgemäßen Gebrauch verursacht wurden; ebenso nicht für mittelbare oder unmittelbare Schäden, die durch Defekte am Gerät entstanden sind. Weiters sind von der Garantie alle Ausstattungsteile ausgeschlossen, die einem natürlichen Verschleiß unterliegen, wie Augenmuscheln, Tragriemen, Behältnisse, Armierungen etc.
Die Garantie hat nur dann Gültigkeit, wenn dieses Garantie/Service-Dokument am Kauftag vom Fachhändler ordnungsgemäß mit Datum, Stempel und Unterschrift versehen worden ist.
Im Garantiefalle sowie auch zur Vornahme von Service- und/oder Reparaturarbeiten übergeben Sie bitte das Gerät samt diesem Garantie/Service-Dokument Ihrem SWAROVSKI OPTIK Fachhändler oder senden es, frei Haus, direkt an unsere Adresse. Geräte, denen dieses Garantie/Service-Dokument nicht beigeschlossen ist, werden grundsätzlich kostenpflichtig repariert. Die Retoursendung, versichert (Transportmittel nach unserer Wahl), erfolgt im Falle von Garantiereparaturen gratis, ansonst gegen Berechnung. Bei Versand ins Ausland gehen eventuelle ausländische Zoll- bzw. Fiskalabgaben zu Lasten des Empfängers.
Diese Garantie wird von SWAROVSKI OPTIK KG, Absam, Österreich, gegeben. Gerichtsstand ist Innsbruck; es gilt österreichisches Recht.
Sofern in einzelnen Ländern andere Garantien/Gewährleistungen (gesetzliche oder freiwillige) zugesagt sind, müssen diese vom jeweiligen Importeur bzw. Fachhändler erfüllt werden. SWAROVSKI OPTIK KG, Absam, Österreich, kann dafür nur eintreten, sofern eine gesetzliche Pflicht dazu besteht.
