MANUALE UTENTE CL Companion 8x30 B SWAROVSKI OPTIK

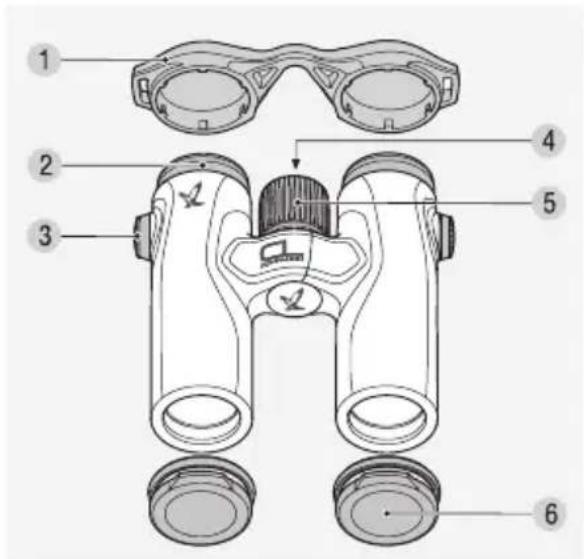

Fornitura supplementare con la gamma CL Companion: Custodia multifunzionale, tracol- la o tracolla laterale (in funzione del model- lo), panno per la pulizia delle lenti. Quando il prodotto viene acquistato, la tra- colla non è attaccata all’ CL Companion. In base alle proprie esigenze, è possibile attac- care la tracolla o altri particolari accessori in modo rapido e semplice. 1 Coperchio di protezione per oculare 2 Conchiglia oculare girevole 3 Coperchio del connettore della tracolla 4 Compensazione diottrica 5 Ghiera di messa a fuoco 6 Coperchio di prote- zione per obiettivo

2. APPLICAZIONE DELLA

TRACOLLA Premere il tasto verso l’interno e ruotarlo in senso antiorario (90°). Estrarre il tasto. Staccare il perno dall’ anello. Per applicare il coprio- culare, tirare prima la tracolla attraverso il cappio del coperchio. Premere il perno nella tracolla fino a che non scatta in posizione.CL COMPANION / DE

3.1 REGOLAZIONE DELLE

CONCHIGLIE OCULARI GIREVOLI

Uso senza occhiali: Per fare ciò girare completamente la con- chiglia oculare girevo- le in senso antiorario. Uso con occhiali: Girare la conchiglia oculare girevole (in senso orario) fino alla battuta.

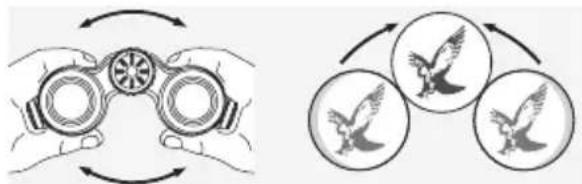

3.2 REGOLAZIONE DELLA DISTANZA

OCULARE Per ottenere un’unica immagine circolare, i due corpi del binocolo vanno piegati fino al punto in cui nella visuale non appaiano più fastidiose ombre.

3.3 MESSA A FUOCO DELL’IMMAGINE

Ruotando la rotella de focalizzazione sarà possibile ottenere un’ immagine nitida di qualsiasi oggetto posto ad una distanza ridot- ta (vedi scheda tecnica) fino all’infinito.

3.4 COMPENSAZIONE DELLE DIOTTRIE

Per raggiungere una qualità d’immagine ideale bisogna compensare l’eventuale diversa capacità visiva fra l’occhio sinistro e quello destro. Inserire il tasto dentro alla posizione deside- rata sui binocoli. Premere il perno ener- gicamente e ruotarlo leggermente in senso orario fino a che non scatta in posizione. Avvertenza: Se il perno non può più essere ruotato senza che venga premuto, significa che è correttamente posizionato.CL COMPANION / DE

Uso con uguale capa- cità visiva di entrambi gli occhi: La compensazione diottrica è impostata su «zero». Uso con differente capacità visiva di en- trambi gli occhi:

1. Con l’occhio sinistro guardate attraver-

so l’oculare sinistro e mettete a fuoco l’immagine dell’oggetto prescelto con l’ausilio della rotella di focalizzazione.

2. Ora guardate con l’occhio destro lo

stesso oggetto attraverso l’oculare destro ed impostate la nitidezza ottimale con la compensazione diottrica. A tal fine, premete sulla compensazione diottrica sulla ghiera di messa a fuoco e ruotatela verso destra o verso sinistra fino a ottene- re un‘immagine nitida.

Con l’ausilio dello speciale panno in micro- fibra sarà possibile effettuare la pulizia delle superfici in vetro più delicate. Il panno è adatto alla pulizia di obiettivi, oculari e occhiali. Si consiglia di tenerlo pulito dato che lo sporco può danneggiare la superficie delle lenti. Nel caso il panno si sporchi, è possibile lavarlo in acqua saponata tiepi- da e lasciarlo asciugare all’aria. Usarlo esclusivamente per la pulizia delle superfici in vetro!CL COMPANION / DE

Non guardate mai il sole attraverso il bino- colo! Ciò può causar- Vi gravi lesioni agli occhi! Non usate mai il bino- colo mentre siete in movimento! Ciò po- trebbe impedirVi di scorgere degli osta- coli!

Vi consigliamo di conservare il binocolo nella sua custodia in luogo ben aerato e asciutto. In caso il cannocchia- le sia umido, è neces- sario asciugarlo prima di riporlo. Nelle regioni tropicali o in zone con elevata umidità dell’aria, il migliore luogo dove conservarlo è un contenitore ermetico con un assorbente d’umidità (p. es. silicagel).

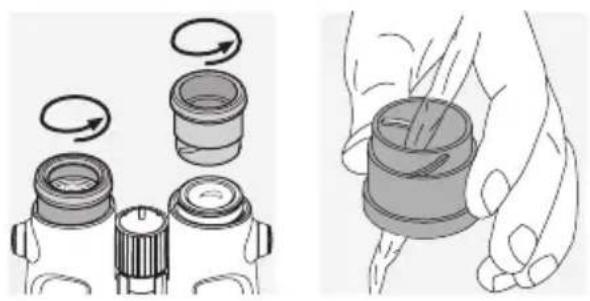

Tutti i componenti e le superfici sono state realizzate in modo da poter essere pulite facilmente. Per poter preservare nel tempo la brillan- tezza ottica del binocolo, si consiglia di evitare che le superfici in vetro entrino in contatto con sporco, olio e grasso. Quando si effettua la pulizia delle ottiche, allontana- re dapprima le particelle più grosse con un pennello per l’ottica. Per la successiva pulizia a fondo si consiglia di inumidire leg- germente le parti soffiandoci sopra e pulirle quindi con il panno. Per la pulizia del corpo del binocolo l’ideale è servirsi di un panno morbido e umido (non con il panno per le lenti). In caso di sporco ostinato (p. es. sabbia), le conchiglie oculari girevoli possono essere svitate completamente e pulite con estrema facilità.CL COMPANION / DE

Proteggete il binocolo dagli urti. Tutte le riparazioni devono essere ese- guite da SWAROVSKI OPTIK Absam (Austria) o SWAROVSKI OPTIK North America. I lavori di riparazione eseguiti da persone non autorizzate, avranno come conseguenza l’annullamento della garanzia. Tutti i valori specificati sono valori tipici. Ci riserviamo il diritto di apportare modifiche a livello di design e consegne e non accettiamo alcuna responsabilità per eventuali errori di stampa.
