Produkttyp	Bilbarnstol bältesstol med ryggstöd
Märke	Jane
Modell	iKoal
Användning	Barn från 100 till 150 cm (grupp 2/3)
Mått (hopfälld)	Cirka 50 x 45 x 60 cm
Vikt	Cirka 6 kg
Skalmaterial	Stötdämpande plast
Klädsel	Avtagbar och tvättbar
Fästning	Isofix + trepunktsbälte
Huvudstödets höjdjustering	7 lägen, kombinerat med axelbältet
Lutning	Ja, via manöverspak fram (endast med Isofix)
Hopfällning	Ja, ryggstödet kan fällas ner med låsknapp
Isofix-indikatorer	Grön (korrekt) / Röd (felaktig)
Sidokollisionsskydd	Integrerat i huvudstöd och ryggstöd
Strömförsörjning	Ingen (passiv sits)
Underhåll	Rengör plastdelar med ljummet vatten och tvål, klädseln maskintvättbar i 30°C
Reservdelar	Ej specificerat i bruksanvisningen
Reparationsmöjligheter	Bruksanvisning finns online, inga reservdelar listade
Standard	Överensstämmer med gällande föreskrifter (R129 eller R44)

Vanliga frågor - iKoal JANE

Vilken är den minsta höjden för att använda iKoal-stolen?

iKoal-stolen är lämplig från 100 cm, med användning av medföljande kuddar (en i huvudstödet, en under sätet). Över 105 cm, ta bort kuddarna.

Hur installerar man iKoal-stolen utan Isofix?

Placera helt enkelt bältesstolen på bilens säte. Viktigt: även om den inte används, fäst den med bilbältet för att undvika att den kastas iväg vid plötslig inbromsning eller olycka.

Hur justerar man höjden på huvudstödet på iKoal?

Använd handtaget på baksidan av huvudstödet (8). Dra knappen uppåt för att frigöra, justera sedan till önskad höjd. Släpp för att låsa. Axelbältet ska passera strax ovanför barnets axel.

Kan iKoal-stolen lutas?

Ja, lutning är möjlig endast om stolen är installerad med Isofix-fästen. Dra i den främre manöverspaken (7) och skjut stolen till önskad position. Utför denna manöver när fordonet står stilla.

Hur fäller man ihop iKoal-stolen?

Fäll först ihop sidodelarna på huvudstödet, justera sedan ryggstödets höjd till lägsta läget för ett kompakt format. Tryck på låsknappen (10) på baksidan för att fälla ner ryggstödet.

Hur rengör man klädseln på iKoal-stolen?

Klädseln är avtagbar och maskintvättbar i 30°C. Undvik långvarig exponering för sol. Plastdelarna rengörs med ljummet vatten och tvål, torka sedan noggrant.

Vad betyder de gröna och röda indikatorerna på Isofix-fästena?

Grön indikator betyder att fästet är korrekt fastsatt. Om den är röd är fästet inte säkrat: ta bort och gör om installationen (dra ut fästena, för in dem tills de klickar).

Hur förvarar man Isofix-ankarna när de inte används?

Efter att du frigjort fästena genom att trycka på knapparna 4a och 4b, dra den främre manöverspaken (7) för att dra in Isofix-ankarna inuti basen.

Kan man använda iKoal utan ryggstöd?

Nej, modellen iKoal är en bältesstol med ryggstöd. Ryggstödet är nödvändigt för sidosäkerhet och bältesstyrning.

Hur spänner man fast barnet korrekt i stolen?

Sätt barnet i stolen, för axelbältet genom den laterala öglan på ryggstödet (5), lägg det över barnet och stäng spännet. För sedan höftbältet i de två nedre styrningarna (6). Låt bältet sitta kvar i ryggstödets ögla mellan användningarna för att underlätta fastspänning.

BRUKSANVISNING iKoal JANE

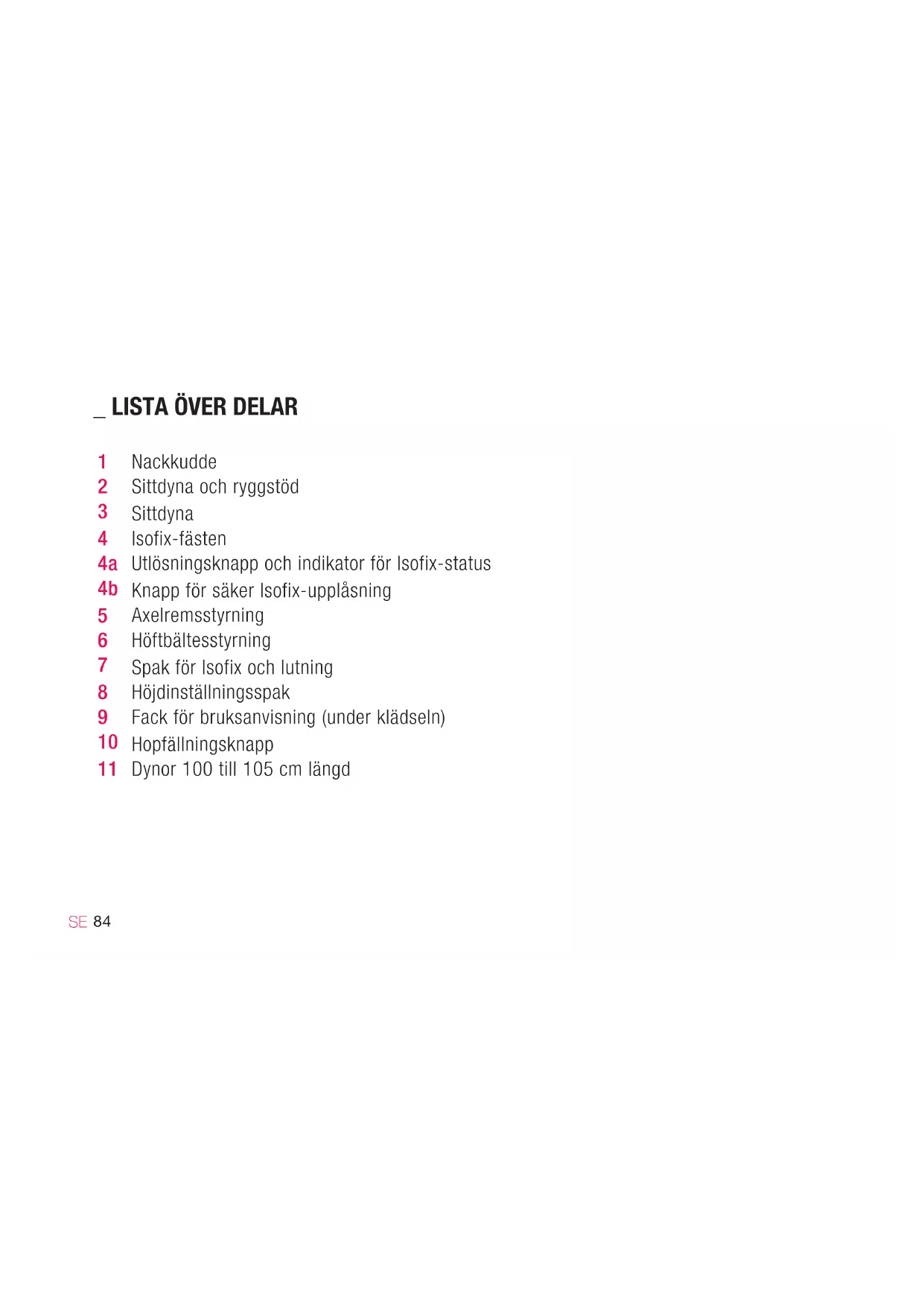

1 Nackkudde
2 Sittdyna och ryggstöd
3 Sittdyna
4 Isofix-fästen
4a Utlösningsknapp och indikator för Isofix-status
4b Knapp för säker Isofix-upplåsning
5 Axelremsstyrning
6 Höftbältesstyrning
7 Spak för Isofix och lutning
8 Höjdinställningsspak
9 Fack för bruksanvisning (under klädseln)
10 Hopfällningsknapp
11 Dynor 100 till 105 cm längd

\_ FÖRDELAR MED DIN iKOAL BILBÄLTESSTOL

iKOAL-stolen har konstruerats med de senaste framstegen inom säkerhetsmaterial och komfort:

• Höjden på axelremmarna ställs in utan att man behöver ta bort bältet. Denna åtgärd har förenats med nackkudden som skyddar bättre vid en eventuell krock från sidan samtidigt som det ger stöd för huvudet. Det finns 7 höjdlägen.
• Insidan av stolen är klädd med stötdämpande material.
• Sätet kan lutas.
• Stolen kan fallas ihop.

\_ PLACERA STOLEN

1a Tryck på upplåsningsknappen (10) på baksidan för att placera stolen.
1b Vik ut sidorna på nackkudden.

FÖR ANVÄNDARE SOM ÄR 100 TILL 105 CM

1c Av säkerhetsskäl ska stolen ha en dyna på nackstödets insida och en under sätet för barn som är 100 till 105 cm långa. Denna inställning kommer från fabriken, när barnet när 105 cm längd ska båda dynorna tas bort.

\_ MONTERA UTAN ISOFIX-FÄSTEN

2a Om du bestämmer dig för att montera iKOAL bilbältesstol utan ISOFIX-fästena, kan du bara placera den på bilsätet.

OBS!: Även om ingen sitter i stolen så bör den vara fastspänd med säkerhetsbältet, eftersom den kan slungas iväg vid en tvär inbromsning eller olycka, och orsaka skador på personerna som färdas i bilen.

\_ MONTERA MED ISOFIX-FÄSTEN

Bilbältesstolen kan fästas med ISOFIX-fästen, och är därmed stadigare i sidled.

3a ISOFIX-fästena (4) åker automatiskt ut när man drar i den främre spaken (7).
3b Led fästena till tapparna i bilen och tryck tills de båda sidorna är lästa.
3c Två indikatorer på sidan av fästena (4b) visar att de är fastsatta.

Om en eller båda indikatorerna är röda, försök igen. 3a + 3b

\_ STÄLLA IN HÖJDEN PÅ NACKKUDDEN OCH RYGGSTÖDET

4a Ryggstödet ställs in med hjälp av handtaget på nackkuddens baksida (8). Dra knappen uppåt för att lossa, när du släpper knappen läses det i de närmsta läget.
4b För in bilens axelremmar genom genomföringarna på ryggstödets sida (5). Sätt barnet i bilbältesstolen och justera höjden på nackkudden med hjälp av handtaget (8). Säkerhetsbältet ska ligga lätt över barnets axlar.

\_ SÄTTA BARNET I STOLEN

5a Sätt barnet i bilbältesstolen och sätt i bilens axelremmar genom genomföringarna på ryggstödets sida (5).
5b Dra bilbältet över barnet och lås spännet.
5c Dra slutligen remmarna genom båda de nedersta ledarna (6). När du tar barnet ur stolen behöver du inte ta bort bältet i ryggstödets genomföring (5), för då blir det lättare att fästa barnet när stolen ska användas igen.

OBS!: Även om ingen sitter i stolen så bör den vara fastspänd med säkerhetsbältet, eftersom den kan slungas iväg vid en tvär inbromsning eller olycka, och orsaka skador på personerna som färdas i bilen.

5d Ta bort bilbältesstolen:

Lossa ISOFIX-fästena genom att trycka på knapparna 4a och 4b. Indikatorerna på sidan (4b) är röda.

Ta bort bilbältesstolen.

Dra i spaken (7) om du vill spara ISOFIX-fästena (4) inuti underdelen.

LUTA STOLEN

OBS!: Åtgärden kräver en justering av bilens trepunktsbälte, och ska göras när bilen står stilla.

6a För att luta eller räta upp stolen drar du i spaken på framsidan och drar fram stolen i önskat läge.

7a Fäll in sidorna på nackkudden gör att fälla ihop stolen.
7b För att få en kompaktare storlek kan man ställa in ryggstödet på lägsta höjden. Tänk på att återställa rätt läge när stolen ska användas igen.
7c Tryck på upplåsningsknappen (10) på baksidan för att fälla ihop stolen.

UNDERHÅLL

Exponera inte klädseln för sol under långa perioder.

Tvätta av plastdelarna med ljummet vatten och tvål, och eftertorka alla delarna noga efteråt. Klädseln kan tas av och tvättas.
