Typ produktu	Fotelik samochodowy podwyższający z oparciem
Marka	Jane
Model	iKoal
Zastosowanie	Dzieci od 100 do 150 cm (grupa 2/3)
Wymiary (złożony)	Około 50 x 45 x 60 cm
Waga	Około 6 kg
Materiał skorupy	Plastik amortyzujący wstrząsy
Pokrowiec	Zdejmowalny i nadający się do prania
Mocowanie	Isofix + pas bezpieczeństwa 3-punktowy
Regulacja wysokości zagłówka	7 pozycji, połączona z pasem barkowym
Nachylenie	Tak, za pomocą dźwigni przedniej (tylko z Isofix)
Składanie	Tak, oparcie składane z przyciskiem blokady
Wskaźniki Isofix	Zielony (poprawnie) / Czerwony (niepoprawnie)
Ochrona boczna	Wbudowana w zagłówek i oparcie
Zasilanie	Brak (fotelik pasywny)
Konserwacja	Czyścić części plastikowe ciepłą wodą z mydłem, pokrowiec nadaje się do prania w pralce w 30°C
Części zamienne	Nieokreślone w instrukcji
Naprawialność	Instrukcja dostępna online, brak wymienionych części zamiennych
Norma	Zgodny z obowiązującymi przepisami (R129 lub R44)

Często zadawane pytania - iKoal JANE

Jaka jest minimalna wysokość do korzystania z fotelika iKoal?

Fotelik iKoal jest przystosowany od 100 cm, z użyciem dołączonych poduszek (jedna w zagłówku, jedna pod siedziskiem). Powyżej 105 cm należy usunąć poduszki.

Jak zamontować fotelik iKoal bez Isofix?

Po prostu umieść podwyższacz na siedzeniu pojazdu. Ważne: nawet jeśli nie jest zajęty, przymocuj go pasem bezpieczeństwa, aby uniknąć wyrzucenia w przypadku gwałtownego hamowania lub wypadku.

Jak wyregulować wysokość zagłówka w foteliku iKoal?

Użyj uchwytu z tyłu zagłówka (8). Pociągnij przycisk do góry, aby zwolnić, a następnie ustaw na żądaną wysokość. Zwolnij, aby zablokować. Pas barkowy powinien przechodzić nieco powyżej ramienia dziecka.

Czy można odchylić fotelik iKoal?

Tak, nachylenie jest możliwe tylko wtedy, gdy fotelik jest zamontowany za pomocą zaczepów Isofix. Pociągnij przednią dźwignię (7) i przesuń fotelik do żądanej pozycji. Wykonaj tę czynność na postoju.

Jak złożyć fotelik iKoal?

Najpierw złóż boczne części zagłówka, a następnie ustaw wysokość oparcia na najniższą pozycję, aby uzyskać kompaktowy format. Naciśnij przycisk blokady (10) z tyłu, aby złożyć oparcie.

Jak wyczyścić pokrowiec fotelika iKoal?

Pokrowiec jest zdejmowalny i nadaje się do prania w pralce w 30°C. Unikaj długotrwałej ekspozycji na słońce. Części plastikowe czyścić ciepłą wodą z mydłem, a następnie dokładnie wysuszyć.

Co oznaczają zielone i czerwone wskaźniki na zaczepach Isofix?

Zielony wskaźnik oznacza, że zaczep jest prawidłowo zapięty. Jeśli jest czerwony, zaczep nie jest zabezpieczony: zdejmij i rozpocznij montaż od nowa (wyciągnij zaczepy, przyłóż je do kliknięcia).

Jak schować zaczepy Isofix, gdy nie są używane?

Po zwolnieniu zaczepów przez naciśnięcie przycisków 4a i 4b, pociągnij przednią dźwignię (7), aby schować zaczepy Isofix do wnętrza podstawy.

Czy można używać fotelika iKoal bez oparcia?

Nie, model iKoal to podwyższacz z oparciem. Oparcie jest niezbędne do ochrony bocznej i prowadzenia pasa.

Jak prawidłowo zapiąć dziecko w foteliku?

Posadź dziecko, wprowadź pas barkowy do bocznego prowadnika oparcia (5), przełóż go przez dziecko i zapię klamrę. Następnie włóż pas brzuszny do obu dolnych prowadników (6). Pozostaw pas w prowadniku oparcia między użyciami, aby ułatwić zapinanie.

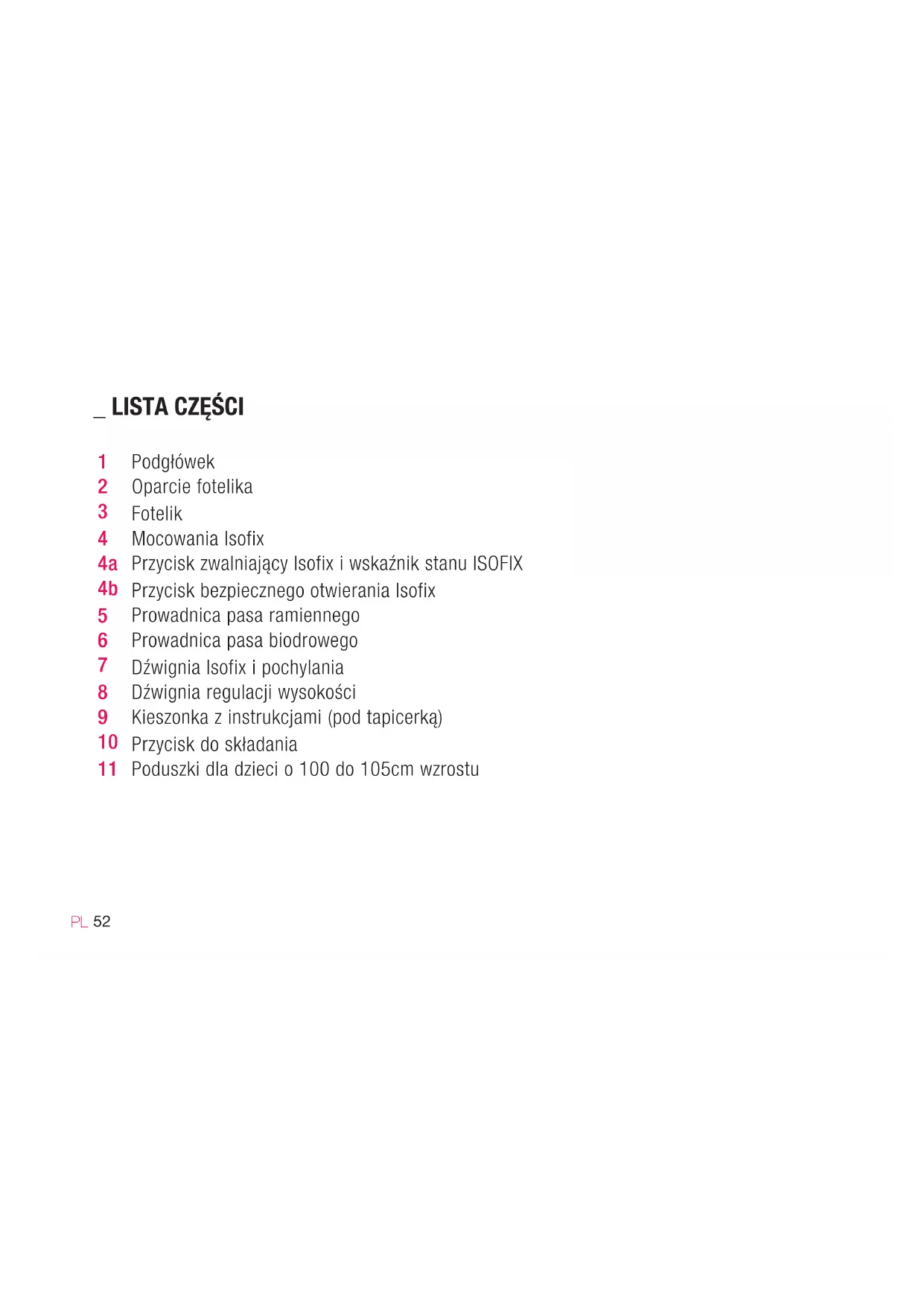

INSTRUKCJA OBSŁUGI iKoal JANE

1 Podgłówek
2 Oparcie fotelika
3 Fotelik
4 Mocowania Isofix
4a Przycisk zwalniający Isofix i wskaźnik stanu ISOFIX
4b Przycisk bezpiecznego otwierania Isofix
5 Prowadnica pasa ramiennego
6 Prowadnica pasa biodrowego
7 Dźwignia Isofix i pochylania
8 Dźwignia regulacji wysokości
9 Kieszonka z instrukcjami (pod tapicerką)
10 Przycisk do składania
11 Poduszki dla dzieci o 100 do 105cm wzrostu

\_ FUNKCJE FOTELIKA Z OPARCIEM iKOAL

Fotelik iKOAL został zaprojektowany z wykorzystaniem najnowszych rozwiązań w zakresie bezpieczeństwa i komfortu:

• Wysokość pasów ramiennych można dostosować bez konieczności ich usuwania. Działanie pasów ramiennych zostało połączone z podgłówkiem, który zapewnia ochronę w przypadku uderzenia bocznego. Podgłówek jednocześnie podtrzymuje główkę. Ma 7 pozycji wysokości.
• Wewnętrzna część siedzenia jest pokryta materiałem absorbującym uderzenia.
• Fotelik można pochylac.
• Fotelik można składać.

\_ ROZKŁADANIE FOTELIKA

1a Aby rozłożyć fotelik, wcisnąć przycisk blokujący (10) w tylnej części.
1b Otworzyć boczne części podgłówka.

Dla użytkowników od 100 do 105 cm

1c Ze względów bezpieczeństwa, jeśli dziecko mierzy od 100 do 105 cm wzrostu, należy włożyć poduszkę wewnątrz podgłówka i kolejną pod siedzenie. Jest to ustawienie fabryczne, jeśli dziecko jest wyższe niż 105 cm należy usunąć obydwie poduszki.

\_ INSTALACJA BEZ MOCOWAŃ ISOFIX

2a W celu instalacji fotelika z oparciem iKOAL bez mocowań ISOFIX należy umieścić go na siedzeniu pojazdu.

UWAGA: W przypadku nieużywania fotelika należy go przymocować pasem bezpieczeństwa. W przypadku gwałtownego hamowania lub wypadku może on wylecieć i spowodować obrażenia u osób podróżującym pojazdem.

\_ INSTALACJA Z MOCOWANIAMI ISOFIX

Fotelik z oparciem można przymocować przy użyciu mocowań ISOFIX, aby zapewnić jego większą stabilność boczną.

3a Mocowania ISOFIX (4) można zwolnić w sposób automatyczny poprzez pociągnięcie za przednią dźwignię (7).
3b Przesunąć obydwa mocowania w kierunku osi pojazdu i wcisnąć aż do momentu, kiedy zostaną zablokowane po obydwu stronach,
3c W momencie zapięcia obydwu mocowań zapalą się dwa zielone światła po bokach mocowań (4b).

W przypadku gdy jedno lub obydwa światła są czerwone, należy wykonać tę czynność ponownie. 3a + 3b

REGULACJA WYSOKOŚCI PODGŁÓWKA I OPARCIA

4a Wysokość oparcia można regulować przy pomocy rączki mieszczącej się w jego tylnej części (8). Aby przesunąć oparcie, pociągnąć za przycisk do góry. Oparcie zablokuje się w najbliższej pozycji.
4b Przeprowadzić pas ramienny pojazdu przez przepustnik w bocznej części podgłówka (5). Posadzić dziecko na foteliku i dopasować wysokość przy użyciu rączki (8). Pas powinien znajdować się lekko nad ramieniem dziecka.

\_ UMIESZCZENIE DZIECKA W FOTELIKU

5a Posadzić dziecko na foteliku i wprowadzić pas ramienny pojazdu przez przepustnik w bocznej części oparcia (5).
5b Przeprowadzić pas nad dzieckiem i zapiąć sprzączkę.
5c Na koniec przeprowadzić pas przez obydwie dolne prowadnice (6).

Po wyciągnięciu dziecka z fotelika nie jest konieczne wyciągnięcie pasa ze specjalnego przepustnika w oparciu (5), tak aby ponowne umieszczenie dziecka na foteliku było wygodniejsze.

UWAGA: W przypadku nieużywania fotelika należy je przymocować pasem bezpieczeństwa.

W przypadku gwałtownego hamowania lub wypadku może one wylecieć i spowodować obrażenia u osób podróżującym pojazdem.

5d Aby usunac fotelik:

Zwolnić mocowania ISOFIX, przyciskając jednocześnie przyciski 4a i 4b. Boczne wskaźniki (4b) powinny świecić na czerwono.

Usunąć fotelik.

Pociągnąć za dźwignię (7) aby schować mocowania ISOFIX (4) w podstawie.

\_ POCHYLANIE FOTELIKA

iKOAL można pochylić przy pomocy dźwigni umieszczonej w części przedniej fotelika (7). Pochylanie fotelika jest możliwe jedynie w przypadku instalacji przy użyciu mocowań ISOFIX.

UWAGA: Ta czynność wymaga regulacji 3-punktowego pasa samochodowego, którą należy wykonać, kiedy pojazd jest zatrzymany.

6a Aby pochylić lub wyprostować fotelik, pociągnąć za przednią dźwignię (7) i przesunąć fotelik do pożądanej pozycji.

\_ SKŁADANIE FOTELIKA

7a Aby złożyć fotelik, odgiąć boczne części podgłówka do wewnątrz.
7b Aby złożyć fotelik do mniejszego rozmiaru, można zmniejszyć wysokość oparcia do najniższej pozycji. Pamiętać o ponownym umieszczeniu w prawidłowej pozycji podczas kolejnego użycia.
7c Aby złożyć oparcie, wcisnąć przycisk blokujący (10) w tylnej części.

\_ KONSERWACJA

Tapicerki nie należy wystawiać na zbyt długie działanie promieni słonecznych.

Wszystkie plastikowe części należy myć letnią wodą z neutralnym mydłem, po czym dokładnie wysuszyć.

Tapicerkę można zdjąć w celu wyprania.
