MANUALE UTENTE iKoal JANE

POSIZIONAMENTO DEL BAMBINO SUL SEGGIOLINO

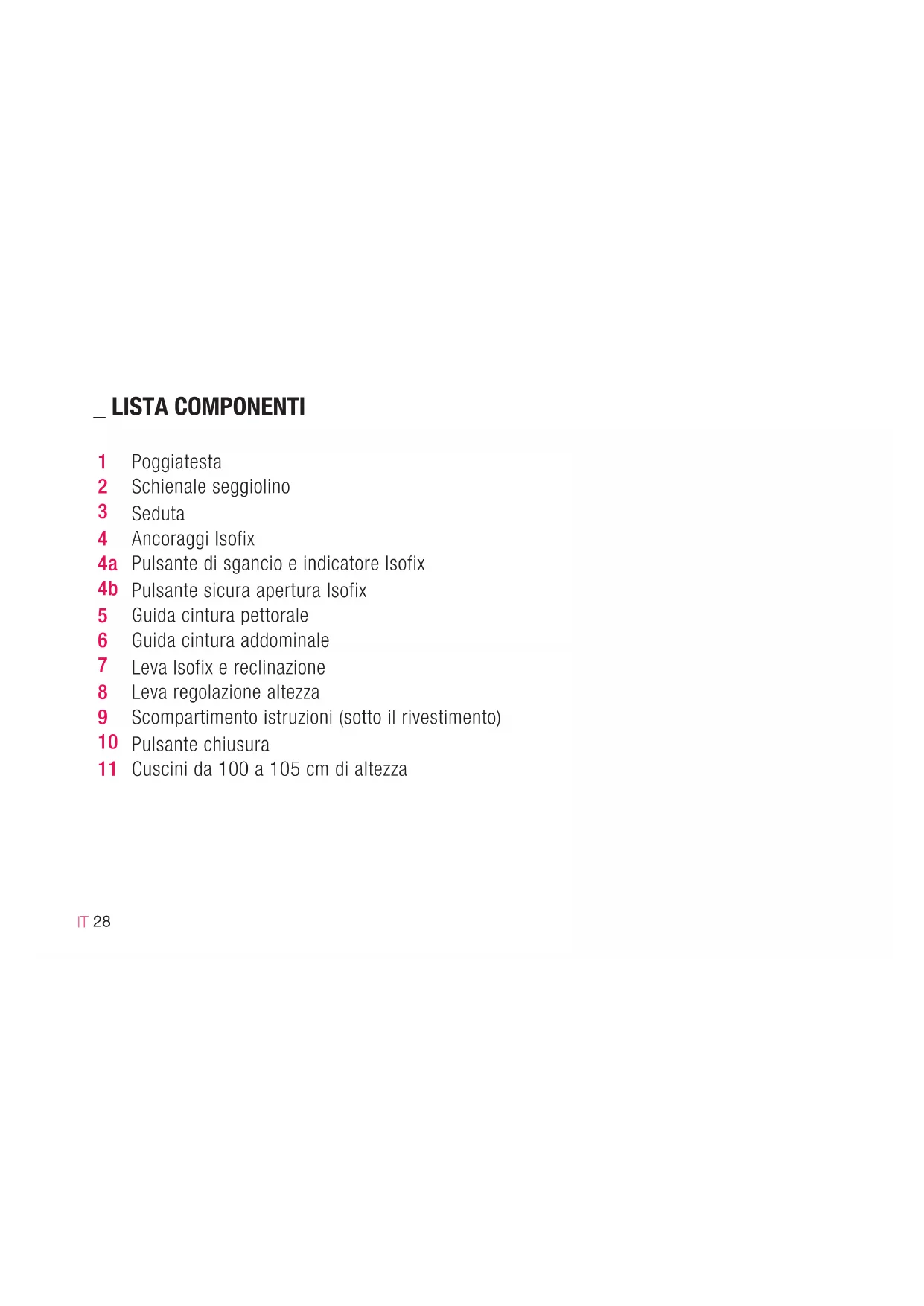

_ LISTA COMPONENTI Poggiatesta Schienale seggiolino Seduta Ancoraggi Isofix Pulsante di sgancio e indicatore Isofix Pulsante sicura apertura Isofix Guida cintura pettorale Guida cintura addominale Leva Isofix e reclinazione Leva regolazione altezza Scompartimento istruzioni (sotto il rivestimento) Pulsante chiusura Cuscini da 100 a 105 cm di altezza

_ PRESTAZIONI DELL’ELEVATORE CON SCHIENALE iKOAL Il seggiolino iKOAL è stato progettato secondo le ultime innovazioni in materia di sicurezza e confort:

• L’altezza delle cinture pettorali si regola senza bisogno di rimuovere la cintura. Questa azione è coordinata al poggiatesta, che protegge meglio in caso di impatto laterale e al tempo stesso sostiene la testa.

• L’interno del seggiolino è foderato con materiale che assorbe gli impatti.

• Il seggiolino si può reclinare.

• Il seggiolino si può chiudere. IM 2263,00_iKOAL INTERIOR_esp1 ok.indd 29 19/7/21 15:3230

1a Per aprire il seggiolino premi il pulsante di blocco (10 ) che si trova nella parte posteriore. 1b Apri i fianchi del poggiatesta. PER BAMBINI DA 100 a 105 cm 1c Per motivi di sicurezza, quando il bambino misura tra i 100 e 105 cm di altezza, il seggiolino dovrà avere un cuscino all’interno del poggiatesta e un altro sotto la seduta. Questa configurazione è quella iniziale; quando il bambino supera i 105 cm di altezza rimuovi entrambi i cuscini.

_ INSTALLAZIONE SENZA ANCORAGGI ISOFIX

2a Se decidi di installare l’elevatore con schienale iKOAL senza gli ancoraggi ISOFIX, ti basta posizionarlo sul sedile dell’auto. ATTENZIONE: il seggiolino elevatore dev’essere fissato con le cinture di sicurezza anche quando non è occupato, perché in caso di frenata brusca o incidente potrebbe venire IM 2263,00_iKOAL INTERIOR_esp1 ok.indd 30 19/7/21 15:3231

sbalzato e provocare danni agli occupanti del veicolo.

_ INSTALLAZIONE CON ANCORAGGI ISOFIX

L’elevatore con schienale si può fissare con gli ancoraggi ISOFIX. In questo modo ha maggiore stabilità laterale. 3a Gli ancoraggi ISOFIX (4) si estraggono automaticamente tirando la leva frontale (7). 3b Guida gli ancoraggi verso gli assi nell’auto e premi finché entrambi i lati non restano bloccati. 3c Due indicatori versi sui lati degli ancoraggi (4b) confermeranno il corretto bloccaggio. Se uno o entrambi gli indicatori rimangono rossi, riprova. 3a + 3b IM 2263,00_iKOAL INTERIOR_esp1 ok.indd 31 19/7/21 15:3232

_ REGOLAZIONE DELL’ALTEZZA DEL POGGIATESTA E DELLO SCHIENALE 4a Lo schienale si regola in altezza tramite la leva che si trova nella parte posteriore del poggiatesta (8). Per liberarlo tira la leva verso l’alto e quando la rilasci si bloccherà nella posizione più vicina. 4b Introduci la cintura pettorale dell’auto nella guida laterale dello schienale (5). Metti il bambino a sedere sul seggiolino elevatore e regola l’altezza con la levar (8). La cintura deve trovarsi leggermente al di sopra delle spalle del bambino.

_ POSIZIONAMENTO DEL BAMBINO SUL SEGGIOLINO

5a Metti a sedere il bambino sul seggiolino elevatore e introduci la cintura pettorale dell’auto nella guida sul lato dello schienale (5). 5b Fai passare la cintura sopra il bambino e chiudi la fibbia. 5c Infine, fai passare le cinture in entrambe le guide inferiori (6). Quando togli il bambino dal seggiolino elevatore non è necessario togliere la cintura dalla guida dello schienale (5), Così sarà più semplice allacciare la cintura al bambino al prossimo utilizzo del seggiolino. ATTENZIONE: il seggiolino elevatore dev’essere bloccato con le cinture di sicurezza anche IM 2263,00_iKOAL INTERIOR_esp1 ok.indd 32 19/7/21 15:3233

quando non è occupato, perché in caso di frenata brusca o incidente potrebbe venire sbalzato e provocare danni agli occupanti del veicolo. 5d Per disinstallare il seggiolino: Sgancia gli ancoraggi ISOFIX premendo contemporaneamente i pulsanti 4a e 4b. Gli indicatori sui lati (4b) diventeranno rossi. Rimuovi il seggiolino. Tira la leva (7) se vuoi riporre gli ancoraggi ISOFIX (4) dentro la base.

_ RECLINAZIONE DEL SEGGIOLINO

iKOAL si reclina tramite una leva che si trova nella parte anteriore del seggiolino (7). La reclinazione è disponibile solo in caso di installazione con ISOFIX. ATTENZIONE: questa azione richiede la regolazione della cintura a 3 punti dell’auto. Esegui la manovra a veicolo fermo. 6a Per reclinare o raddrizzare il seggiolino, tira la leva che si trova nella parte frontale (7) e sposta il seggiolino nella posizione desiderata. IM 2263,00_iKOAL INTERIOR_esp1 ok.indd 33 19/7/21 15:3234

7a Per chiudere il seggiolino, piega i fianchi del poggiatesta verso l’interno. 7b Per avere misure ancora più compatte, puoi portare l’altezza dello schienale nella posizione più bassa. Ricorda di regolare lo schienale nella posizione corretta all’utilizzo successivo. 7c Piega lo schienale premendo il pulsante di blocco (10) che si trova nella parte posteriore. _ MANUTENZIONE Non esporre il rivestimento al sole per lunghi periodi. Lava le parti in plastica con acqua tiepida e sapone; poi asciuga con cura tutti i componenti. Il rivestimento si può smontare per consentirne il lavaggio. IM 2263,00_iKOAL INTERIOR_esp1 ok.indd 34 19/7/21 15:3235
