iKoal - Autosedačka JANE - Bezplatný návod k obsluze

Typ produktu	Autosedačka podsedák s opěradlem
Značka	Jane
Model	iKoal
Použití	Děti od 100 do 150 cm (skupina 2/3)
Rozměry (složený)	Přibližně 50 x 45 x 60 cm
Hmotnost	Přibližně 6 kg
Materiál skořepiny	Plast pohlcující nárazy
Potah	Snímatelný a pratelný
Upevnění	Isofix + bezpečnostní pás 3 body
Nastavení výšky opěrky hlavy	7 poloh, kombinováno s ramenním pásem
Naklápění	Ano, pomocí přední páčky (pouze s Isofixem)
Skládání	Ano, sklopné opěradlo s pojistným tlačítkem
Indikátory Isofix	Zelená (správně) / Červená (nesprávně)
Boční ochrana	Integrovaná v opěrce hlavy a opěradle
Napájení	Žádné (pasivní sedačka)
Údržba	Čistěte plastové části vlažnou vodou a mýdlem, potah pratelný v pračce na 30°C
Náhradní díly	Není uvedeno v návodu
Opravitelnost	Návod dostupný online, žádné uvedené náhradní díly
Norma	V souladu s platnými předpisy (R129 nebo R44)

Často kladené otázky - iKoal JANE

Jaká je minimální výška pro použití sedačky iKoal ?

Sedačka iKoal je vhodná od 100 cm s použitím přiložených polštářků (jeden v opěrce hlavy, jeden pod sedadlem). Nad 105 cm polštářky odstraňte.

Jak nainstalovat sedačku iKoal bez Isofixu ?

Jednoduše umístěte podsedák na sedadlo vozidla. Důležité: i když je neobsazený, upevněte jej bezpečnostním pásem, aby nedošlo k jeho vymrštění při prudkém brzdění nebo nehodě.

Jak nastavit výšku opěrky hlavy na iKoal ?

Použijte rukojeť na zadní straně opěrky hlavy (8). Tlačítko zatáhněte nahoru pro uvolnění, poté nastavte požadovanou výšku. Uvolněním zablokujete. Ramenní pás by měl procházet mírně nad ramenem dítěte.

Lze sedačku iKoal naklopit ?

Ano, naklopení je možné pouze pokud je sedačka nainstalována s upevněním Isofix. Zatáhněte přední páčku (7) a posuňte sedačku do požadované polohy. Tento úkon provádějte pouze za klidu.

Jak složit sedačku iKoal ?

Nejprve sklopte boční části opěrky hlavy, poté nastavte výšku opěradla na nejnižší polohu pro kompaktní rozměr. Stiskněte pojistné tlačítko (10) na zadní straně pro sklopení opěradla.

Jak čistit potah sedačky iKoal ?

Potah je snímatelný a pratelný v pračce na 30°C. Vyhněte se dlouhodobému vystavení slunci. Plastové části čistěte vlažnou vodou a mýdlem, poté důkladně osušte.

Co znamenají zelený a červený indikátor na upevnění Isofix ?

Zelený indikátor znamená, že je upevnění správně zajištěno. Pokud je červený, upevnění není bezpečné: vyjměte a opakujte instalaci (vytáhněte upevnění, nasuňte je až do zaklapnutí).

Jak uložit kotvy Isofix, když se nepoužívají ?

Po uvolnění upevnění stisknutím tlačítek 4a a 4b zatáhněte přední páčku (7) pro zasunutí kotev Isofix do základny.

Lze iKoal používat bez opěradla ?

Ne, model iKoal je podsedák s opěradlem. Opěradlo je nezbytné pro boční ochranu a vedení pásu.

Jak správně připoutat dítě do sedačky ?

Uspořádejte dítě, zasuňte ramenní pás do bočního průvleku opěradla (5), přetáhněte ho přes dítě a zacvakněte sponu. Poté zasuňte břišní pás do dvou spodních vodítek (6). Nechte pás v průvleku opěradla mezi použitími pro snadnější připoutání.

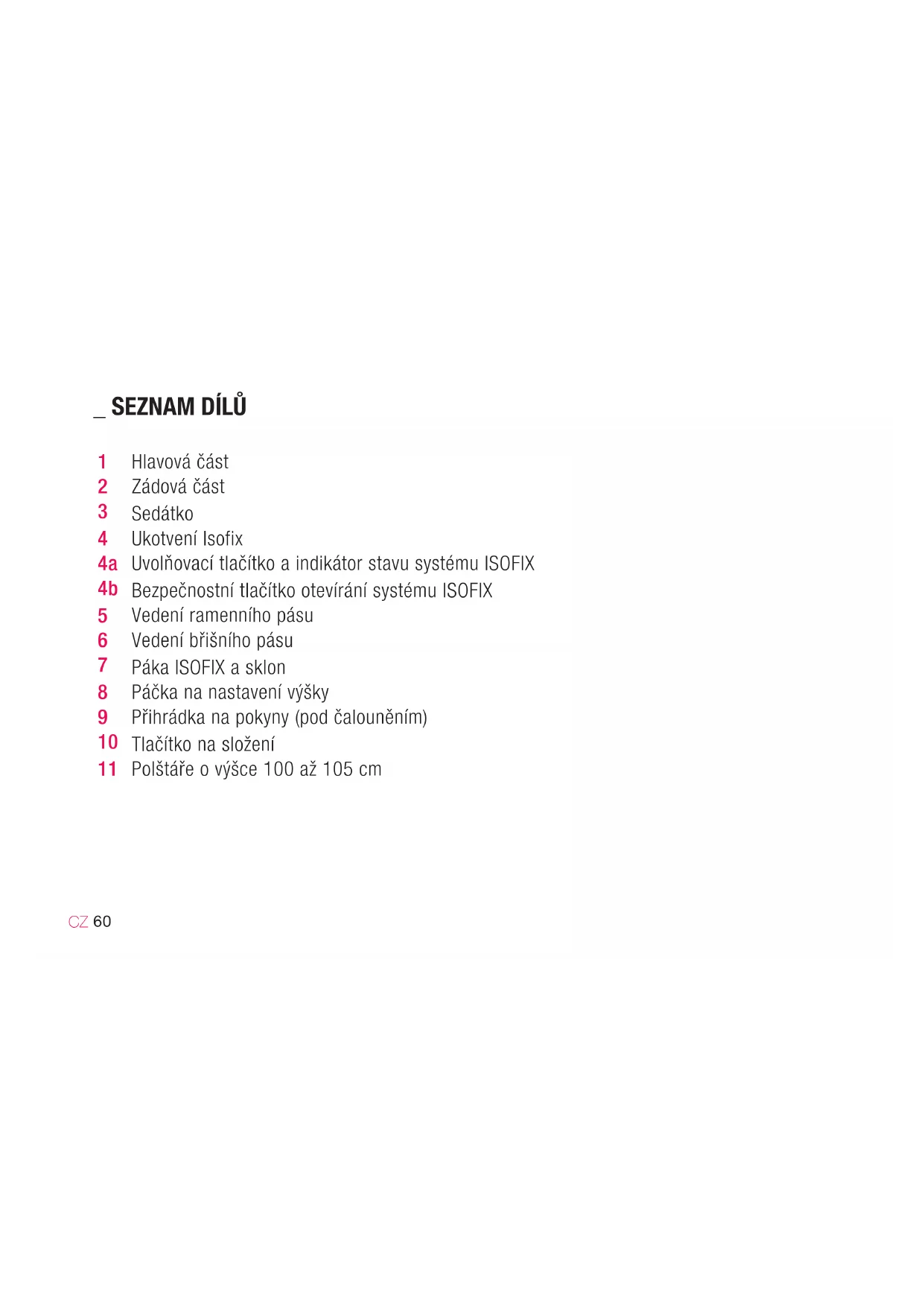

NÁVOD K OBSLUZE iKoal JANE

1 Hlavová část
2 Zádová část
3 Sedátko
4 Ukotvení Isofix
4a Uvolňovací tlačítko a indikátor stavu systému ISOFIX
4b Bezpečnostní tlačítko otevírání systému ISOFIX
5 Vedení ramenního pásu
6 Vedení břišního pásu
7 Páka ISOFIX a sklon
8 Páčka na nastavení výšky
9 Přihrádka na pokyny (pod čalouněním)
10 Tlačítko na složení
11 Polštáře o výšce 100 až 105 cm

\_ FUNKCE AUTOSEDAČKY S OPĚRKOU iKOAL

AutosedačkalKOAL byla vytvořena v souladu s nejnovějšími pokroky v oblasti bezpečnosti a komfortu:

• Výšku ramenních pásů lze seřídit bez toho, aniž bylo nutné vytahovat pás. Tento krok je spojený s hlavovou částí, která lépe chrání v případě postranního nárazu a zároveň podpírá hlavu. Má 7 výškových pozic.
• Vnitřní část sedadla je potažena materiálem, který tlumí nárazy.
  • U sedadla je možné měnit sklon.
• Sedačka se může složit.

\_ ROZLOŽENÍ SEDAČKY

1a Chcete-li sedačku rozložit, stiskněte zajišťovací tlačítko (10) na zadní straně sedačky.
1b Otevřete boční strany opěrky hlavy.

PRO UŽIVATELE O VÝŠCE 100 až 105 cm

1c Z bezpečnostních důvodů musí mít sedačka při výšce dítěte od 100 do 105 cm polštářek uvnitř opěrky hlavy a další pod sedadlem. Tato konfigurace je dodávána z výroby. Když dítě přesáhne výšku 105 cm, vyjměte oba polštáře.

2a Pokud se rozhodnete nainstalovat podsedák iKOAL s opěradlem bez úchytů ISOFIX, stačí jej umístit na autosedačku.

POZOR: I když je sedačka prázdná, musí být připoutaná bezpečnostním pásem pro případ prudkého zabrzdění. V případě nehody by mohla vyletět a poranit osoby cestující v automobilu.

Autosedačku s opěrkou je možné uchytit kotvením ISOFIX, má tak lepší boční stabilitu.

3a Ukotvení ISOFIX (4) se automaticky odstraní zatažením za přední páčku (7).
3b Doved'te ukotvení až k osám v automobilu a stiskněte, dokud se strany nezablokuji,
3c Dva zelené signály na boční straně ukotvení (4b) vám ukáží, že je vše připevněno.

Pokud by jeden, nebo oba signály byly červené, zkuste to znovu. 3a + 3b

\_ NASTAVENÍ VÝŠKY HLAVOVÉ ČÁSTI A OPĚRKY

4a Opěrku lze výškově nastavit prostřednictvím páčky, která se nachází na zadní straně hlavové části (8). Pro uvolnění zatáhněte tlačítko směrem nahoru, když jej povolíte, zablokuje se na nejbližší pozici.
4b Protáhněte ramenní pás automobilu poutkem po straně opěrky (5). Posad'te dítě do autosedačky a upravte výšku zatažením za páčku (8). Pás musí zůstat lehce nad ramenem dítěteo.

\_ UMÍSTĚNÍ DÍTĚTE DO SEDAČKY

5a Posad'te dítě do sedačky a protáhněte ramenní pás automobilu poutkem po straně opěrky (5).
5b Protáhněte pás nad dítětem a zavřete sponu.
5c Nakonec protáhněte pásy oběma spodními vodítky (6). Když vyndáte dítě ze sedačky, není třeba odepínat pás procházející okolo opěrky (5), bude snazší připoutat dítě, až jej budete opět umistovat do sedačky.

POZOR: I když je sedačka prázdná, musí být připoutaná bezpečnostním pásem pro případ prudkého zabrzdění. V případě nehody by mohla vyletět a poranit osoby cestující v

automobilu.

5d Odstranění autosedačky:

Uvolněte ukotvení ISOFIX stisknutím tlačítek 4a a 4b. Boční signály (4b) budou červené.

Odstraňte autosedačku.

Pokud chcete kotevní úchyty ISOFIX (4) uložit uvnitř základny, zatáhněte za páčku (7).

\_ NAKLONĚNÍ SEDAČKY

iKOAL Ize naklonit prostřednictvím páčky umístěné na čelní straně sedačky (7). Polohování je k dispozici pouze při instalaci systému ISOFIX.

POZOR: Tato akce vyžaduje upevnění tříbodového pásu automobilu, proved'te manévry se zastaveným vozidlem.

6a Pro naklonění nebo narovnání sedačky zatáhněte za páčku na čelní straně a svezte sedačku do požadované pozice.

\_ SLOŽENÍ SEDAČKY

7a Chcete-li sedačku složit, sklopte strany opěrky hlavy dovnitř.
7b Chcete-li dosáhnout co nejkompaktnějších rozměrů, můžete nastavit výšku opěradla do nejnižší polohy. Nezapomeňte ji vrátit do správné polohy, až ji budete znovu používat.
7c Stisknutím zajišťovacího tlačítka (10) na zadní straně sklopte opěradlo.

\_ ÚDRŽBA

Nevystavujte čalounění dlouhodobému působení slunečních paprsků.

Plastové části umyjte vlažnou vodou a mýdlem, poté všechny části pečlivě vysušte. Čalounění lze sundat a vyprat.
