Produkttyp	Sladdlös färgspruta
Märke och modell	Vonroc S_SG502DC
Strömförsörjning	Litiumjonbatteri 20 V (VPOWER-plattform)
Kompatibla batterier	CD801AA (2 Ah), CD803AA (4 Ah)
Kompatibel laddare	CD802AA (snabb laddare)
Vikt (endast kropp)	0,84 kg
Behållarkapacitet	800 ml
Munstycksdiameter (ursprunglig)	2,5 mm (munstycken 1 mm och 1,8 mm medföljer)
Maximalt flöde för färg	100 – 200 ml/min
Maximalt flöde för vatten	500 ml/min
Maximal viskositet	70 DIN/s
Ljudtrycksnivå (Lpa)	81,1 dB(A) (K = 3 dB(A))
Ljudeffektnivå (Lwa)	92,1 dB(A) (K = 3 dB(A))
Vibrationsvärde	2,578 m/s² (K = 1,5 m/s²)
Avsedd användning	Hushållsfärger och -lack (vatten- eller lösningsmedelsbaserade)
Minsta flampunkt för produkter	32 °C (använd inte med brandfarliga lösningsmedel under)
Medföljande tillbehör	Munstycken 1 mm, 1,8 mm och 2,5 mm, nålar, nålnyckel, omrörare, luftfilter, slang
Regelbundet underhåll	Rengöring efter varje användning; byt/rengör luftfiltret
Garanti	Lagstadgad garanti mot defekter i delar och arbete
Skyddsklass	Dubbel isolering (klass II)

Vanliga frågor - S_SG502DC Vonroc

Vilka typer av färg kan användas med Vonroc S_SG502DC-sprutan?

Denna spruta accepterar vatten- eller lösningsmedelsbaserade färger, lacker och bets för hushållsbruk. Undvik produkter med flampunkt under 32 °C (brandfarliga).

Hur späder man färgen före sprutning?

Testa viskositeten med omröraren: färgen ska likna flytande choklad. Om den är för tjock, tillsätt 5 till 10 % lämpligt lösningsmedel, upp till 40 % för tjocka väggfärger. Använd rätt munstycke för viskositeten.

Vilka batterier är kompatibla med denna spruta?

Sprutan fungerar med VPOWER 20 V-batterier: modell CD801AA (2 Ah) och CD803AA (4 Ah). Använd endast dessa referenser för att undvika risk.

Hur rengör man sprutan efter användning?

Töm behållaren, skölj den med lämpligt lösningsmedel, spraya rent lösningsmedel tills det kommer ut klart. Demontera munstycke och nål för rengöring med rengöringsnålen. Låt aldrig färg torka i apparaten.

Vad gör man om färgstrålen inte är jämn?

Kontrollera att munstycket inte är igensatt, att färgen är tillräckligt utspädd och att du använder rätt munstycksdiameter. Justera volym och flöde med ratten och justeringsknappen.

Hur byter man munstycke och nål?

Lossa fästmuttern, ta bort munstyckshuvudet och munstycket. Skruva loss nålen med medföljande nyckel. Montera den nya nålen och det nya munstycket, sätt sedan ihop och dra åt muttern.

Vilket avstånd ska hållas mellan sprutan och ytan?

Håll sprutan cirka 20 till 30 cm från ytan som ska målas. Gör vida armrörelser, korsa horisontella och vertikala drag.

Hur underhåller man luftfiltret?

Lossa skruven på baksidan, ta bort filterkåpan och filtret. Rengör med tryckluft eller tvålvatten, torka ordentligt innan återmontering. Byt ut om det är slitet.

Kan sprutan användas för växtskyddsmedel?

Nej, avsedd användning är begränsad till hushållsfärger och -lack. Använd inte för sura, korniga, frätande produkter eller för växtbehandling.

Vad gör man om batteriet läcker vätska?

Undvik kontakt. Vid hudkontakt, skölj rikligt med vatten. Om vätskan kommer i ögonen, kontakta läkare. Skadat batteri måste bytas.

BRUKSANVISNING S_SG502DC Vonroc

SV Översättning av bruksanvisning i original

63

Läs de medföljande säkerhetsvarningarna, de tillkommande säkerhetsvarningarna och anvisningarna. Om inte säkerhetsvarningarna och anvisningarna följs kan detta orsaka elstötar, brand och/eller allvarliga kroppsskador. Behåll säkerhetsvarningarna och anvisningarna för framtida bruk.

Följande symboler används i bruksanvisningen eller på produkten:

Las igenom bruksanvisningen.

Anger risk for personskada, dodsfall eller skada pa verktyget om anvisningarna I denna handbok inte foljs.

Risk for elstot.

Anvand skyddsglasogon.

Använd en skyddsmask mot damm. När du arbetar med trä, metall eller andra material, kan damm bildas som är skadlig för hälsan. Arbeta ej med material som innehåller asbest!

Anvand skyddshandskar.

Utsatt den inte for regn.

Använd inte nära öppen eld. Rök inte.

Hall kringstaende borta fran arbetsomradet.

Maxtemperatur 45 °C.

Kasta inte batteriet i eld.

Kasta inte batteriet i vatten.

Klass II-maskin - dubbel isolering - du behover ingen jordad kontakt.

Länk till tidsfördröjd miniatyrsäkring.

Separat återvinning av litiumjonbatteriet.

Slang inte produkten i olampliga behallare.

CE

Produkten ar i overensstammelse med tillampliga sakerhetsstandarder i EU-direktiven.

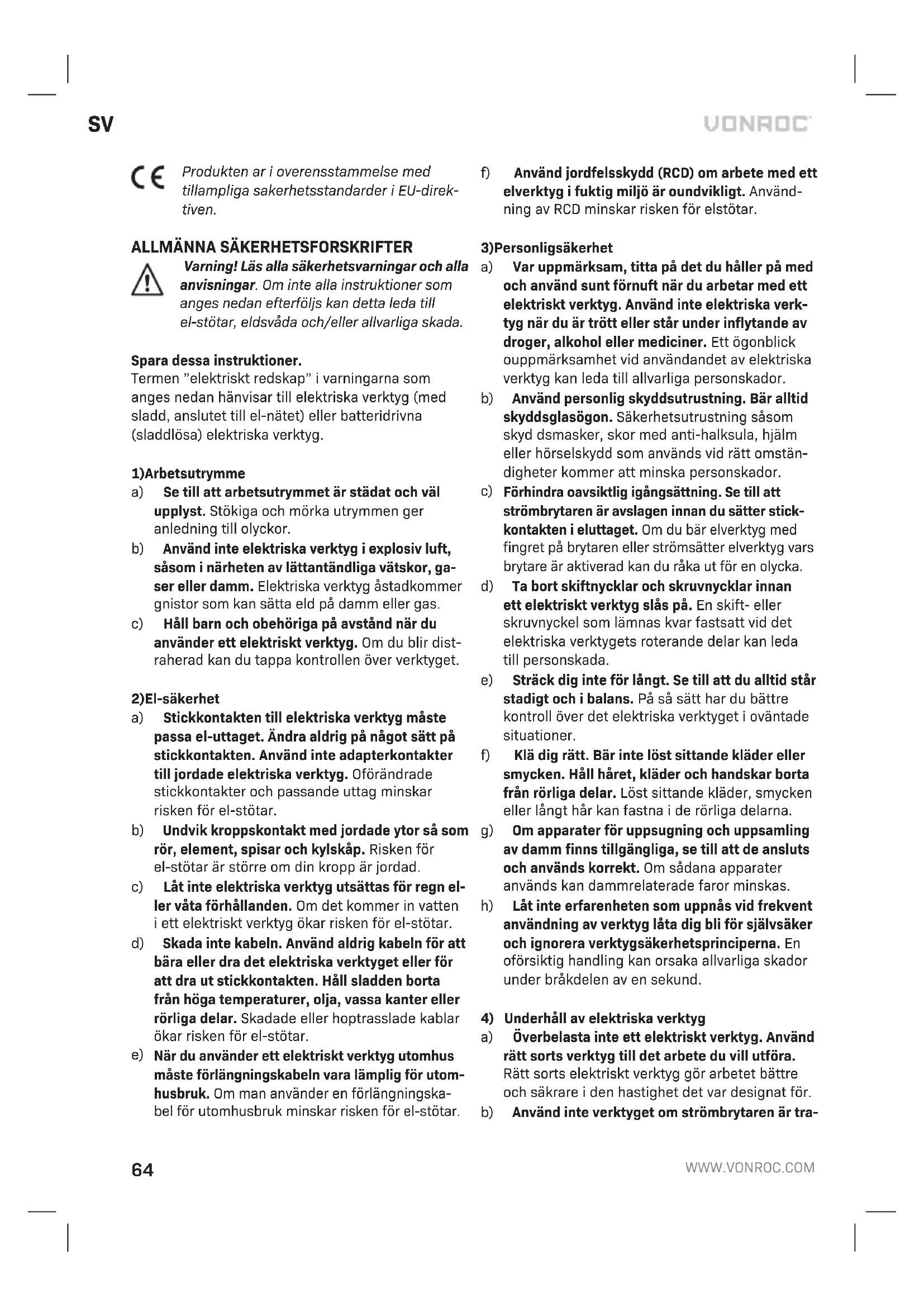

ALLMÄNNA SÄKERHETSFORSKRIFTER

Varning! Läs alla säkerhetsvarningar och alla anvisningar. Om inte alla instruktioner som anges nedan efterföljs kan detta leda till el-stötar, eldsvåda och/eller allvarliga skada.

Spara dessa instruktioner.

Termen "elektriskt redskap" i varningarna som anges nedan hänvisar till elektriska verktyg (med sladd, anslutet till el-nätet) eller batteridrivna (sladdlösa) elektriska verktyg.

1) Arbetsutrymme

a) Se till att arbetsutrymmet är städat och väl upplyst. Stökiga och mörka utrymmen ger anledning till olyckor.
b) Använd inte elektriska verktyg i explosiv luft, såsom i närheten av lättantändliga vätskor, gaser eller damm. Elektriska verktyg åstadkommer gnistor som kan sätta eld på damm eller gas.
c) Håll barn och obehöriga på avständ när du använder ett elektriskt verktyg. Om du blir distraherad kan du tappa kontrollen över verktyget.

2) El-säkerhet

a) Stickkontakten till elektriska verktyg måste passa el-uttaget. Ändra aldrig på något sätt på stickkontakten. Använd inte adapterkontakter till jordade elektriska verktyg. Oförändrade stickkontakter och passande uttag minskar risken för el-stötar.
b) Undvik kroppskontakt med jordade ytor så som rör, element, spisar och kylskåp. Risken för el-stötar är större om din kropp är jordad.
c) Låt inte elektriska verktyg utsättas för regn eller våta förhållanden. Om det kommer in vatten i ett elektriskt verktyg ökar risken för el-stötar.
d) Skada inte kabeln. Använd aldrig kabeln för att bära eller dra det elektriska verktyget eller för att dra ut stickkontakten. Håll sladden borta från höga temperaturer, olja, vassa kanter eller rörliga delar. Skadade eller hoptrasslade kablar ökar risken för el-stötar.
e) När du använder ett elektriskt verktyg utomhus måste förlängningskabeln vara lämplig för utomhusbruk. Om man använder en förlängningskabel för utomhusbruk minskar risken för el-stötar.

f) Använd jordfelsskydd (RCD) om arbete med ett elverktyg i fuktig miljö är oundvikligt. Användning av RCD minskar risken för elstötar.

3)Personligsäkerhet

a) Var uppmärksam, titta på det du håller på med och använd sunt förnuft när du arbetar med ett elektriskt verktyg. Använd inte elektriska verktyg när du är trött eller står under inflytande av droger, alkohol eller mediciner. Ett ögonblick ouppmärksamhet vid användandet av elektriska verktyg kan leda till allvarliga personskador.
b) Använd personlig skyddsutrustning. Bär alltid skyddsglasögon. Säkerhetsutrustning såsom skyd dsmasker, skor med anti-halksula, hjälm eller hörselskydd som används vid rätt omständigheter kommer att minska personskador.
c) Förhindra oavsiktlig igångsättning. Se till att strömbrytaren är avslagen innan du sätter stickkontakten i eluttaget. Om du bär elverktyg med fingret på brytaren eller strömsätter elverktyg vars brytare är aktiverad kan du råka ut för en olycka.
d) Ta bort skiftnycklar och skruvnycklar innan ett elektriskt verktyg slås på. En skift- eller skruvnyckel som lämnas kvar fastsatt vid det elektriska verktygets roterande delar kan leda till personskada.
e) Sträck dig inte för långt. Se till att du alltid står stadigt och i balans. På så sätt har du bättre kontroll över det elektriska verktyget i oväntade situationer.
f) Klä dig rätt. Bär inte löst sittande kläder eller smycken. Håll håret, kläder och handskar borta från rörliga delar. Löst sittande kläder, smycken eller långt här kan fastna i de rörliga delarna.
g) Om apparater för uppsugning och uppsamling av damm finns tillgängliga, se till att de ansluts och används korrekt. Om sådana apparater används kan dammrelaterade faror minskas.
h) Låt inte erfarenheten som uppnås vid frekvent användning av verktyg låta dig bli för självsäker och ignorera verktygsäkerhetsprinciperna. En oförsiktig handling kan orsaka allvarliga skador under bråkdelen av en sekund.
a) Överbelasta inte ett elektriskt verktyg. Använd rätt sorts verktyg till det arbete du vill utföra. Rätt sorts elektriskt verktyg gör arbetet bättre och säkrare i den hastighet det var designat för.
b) Använd inte verktyget om strömbrytaren är tra-

4) Underhåll av elektriska verktyg

sig. Om ett elektriskt verktyg inte kan kontrolleras med hjälp av en strömbrytare är det farligt och måste lagas.

c) Koppla loss stickkontakten från verktyget innan du utför några justeringar, byter tillbehör eller förvarar det. Med dessa preventiva säkerhets-åtgärder minskas risken för att det elektriska verktyget går på av misstag.
d) Förvara elektriska verktyg som inte är i bruk utom räckhåll för barn och låt inte personer som inte känner till verktyget eller dessa instruktioner använda det. Elektriska verktyg är farliga i händerna på oerfarna användare.
e) Underhåll elektriska verktyg. Kontrollera att alla rörliga delar är i rät linje och fastsatta, att inga delar är trasiga och att de är korrekt monterade. Kontrollera även annat som kan påverka verktygets funktion. Om det elektriska verktyget är trasigt måste det repareras innan det tas i bruk. Många olyckor förorsakas av dåligt underhållna elektriska verktyg.
f) Håll alltid sågande och skärande verktyg vassa och rena. Sågande och skärande verktyg med vassa eggar/skär fastnar inte så lätt och är enklare att hålla kontroll över.
g) Använd det elektriska verktyget, dess tillbehör, borrande eller skärande delar etc. enligt dessa instruktioner och på det sätt som det är avsett för. Ta med förutsättningarna och det arbete som ska utföras i beräkningarna. Att använda ett elektriskt verktyg för andra arbeten än det är avsett för kan resultera i farliga situationer.
h) Se till att handtagen är torra, rena och fria från olja och fett. Hala handtag och greppytor tillåter inte säker hantering och kontroll av verktyget i oväntade situationer.
5) Användning och skötsel av batteri och laddare
a) Använd endast den laddare som anges av tillverkaren. En laddare som passar en typ av batteri kan orsaka brand om den används för ett annat batteri.
b) Använd endast elverktyget med ett batteripack som är avsett för verktyget. Användning av andra batteripack kan medföra risk för skador och brand.
c) När du inte använder batteriet ska det förvaras så att inga små metallföremål som t.ex. gem, mynt, spikar, skruvar osv. kan kortsluta kontakterna på batteriet. Kortslutning av batterikon-takterna kan orsaka brännskador eller brand.

d) Under extrema förhållanden kan vätska läcka ut från batteriet; undvik kontakt. Skölj med vatten vid kontakt med kroppsdelar. Uppsök genast en läkare om du får vätska i ögonen. Vätska från batteriet kan orsaka irritation eller frätskador.
e) Använd inte batterier eller verktyg som är skadade eller modifierade. Skadade eller modifierade batterier kan uppvisa oförutsägbart beteende som kan leda till brand, explosion eller risk för skada.
f) Utsätt inte batteri eller verktyg för eld eller eller överdriven temperatur. Exponering för brand eller temperatur över 130 °C kan orsaka explosion. OBS! Temperaturen "130 °C" kan ersättas med temperaturen "265 °F".
g) Följ alla laddningsanvisningar och ladda inte batteriet eller verktyget utanför det temperaturområde som anges i instruktionerna. Om du laddar batteriet felaktigt eller vid temperaturer utanför det angivna området kan det skada batteriet och öka risken för brand.

6)Service

a) Låt ditt elverktyg servas av en kvalificerad reparatör och enbart med originalreservdelar. Detta säkerställer att elverktygets säkerhet upprätthålls.
b) Utför aldrig service på skadade batterier. Service av batteri ska endast utföras av tillverkaren eller auktoriserade serviceleverantörer.

YTTERLIGARE SÄKERHETSANVISNINGAR

• SPRUTA ALDRIG PÅ PERSONER – rikta aldrig munstycket mot någon annan person eller ett djur. Låt aldrig sprayen komma i direkt kontakt med huden.
• FLAMPUNKT – denna spraypistol får inte användas för sprayning av lättantändliga färger och lösningsmedel med en flampunkt under 32 °C
• VENTILATION – se alltid till att det finns tillräcklig ventilation i arbetsområdet vid sprayning.
• KORGMUNSTYCKE – håll alltid spraykorgens munstycke på plats under användning.
• TÄNK PÅ ARBETSOMRÅDETS MILJÖ – använd inte spraypistoler där det finns risk för brand eller explosion.
• VAR FÖRSIKTIG VID RISKER – var uppmärksam på risker med materialet som sprayas och se märkningarna på behållaren eller informationen från tillverkaren.
• SPRYA INTE – spraya inte något material där

faran inte är känd.

• ANVÄND ÖGONSKYDD – använd alltid lämpligt ögonskydd för att hålla farliga ångor eller gaser borta från ögonen.
• ANVÄND MASK – använd aldrig en spraypistol utan att bära ansiktsmask.
• SKYDDA DINA ÖRON – använd hörselskydd om ljudtrycket överstiger 85 dB(A).
• UNDERHÅLL DINA VERKTYG – håll spraypis- tolen, färgbehållaren och munstyckena rena. Rengör inte med lättantändliga vätskor med en flampunkt under 32 °C. Kontrollera nätkabeln regelbundet och låt en kvalificerad person byta ut den om den är skadad.
• ÖPPEN ELD – spraya aldrig nära öppen eld eller låga.
• RÖKNING – rök aldrig under sprayning.
• FÖRTUNNING – läs alltid färgtillverkarens gallringsrekommendationer eller instruktioner innan du använder färg eller annat material.
• KOPPLA FRÅN STRÖMFÖRSÖRJNINGEN – koppla alltid ur batteriet när du fyller på färgbehållaren eller rengör spraypistolen.
• STÄNG AV NÄR DU INTE SPRAYAR – undvik att köra enheten med flödeshastighetsknappen helt stängd under en längre tid. Tänk på din omgivning vid sprayning utomhus, vind kan orsaka ofrivillig sprayning av din omgivning.

Vi tar inget ansvar för skador orsakade av användning av olämpliga ämnen eller färger som inte har förtunnats korrekt och för hälsorisker som uppstår på grund av bristande tillräcklig ventilation.

Stäng av spraypistolen omedelbart om:

• Brytaren är defekt.
• Det kommer rök eller dålig lukt från bränd isolering

SÄKERHETSVARNINGAR FÖR BATTERI

a) Öppna inte batteriet. Risk för kortslutning.
b) Skydda batteriet mot hetta, t.ex. mot kontinuerlig intensiv solstrålning, brand, vatten och fukt. Risk för explosion.
c) Vid skada och felaktig användning av batteriet kan ångor läcka ut. Ventilera området och sök medicinsk hjälp vid besvär. Ångorna kan irritera andningssystemet.
d) Använd endast batteriet i kombination med din Vonroc industriprodukt. Denna åtgård ensamt

skyddar batteriet mot farlig överbelastning.

e) Batteriet kan skadas av vassa föremål såsom spikar eller skruvmejslar eller externa krafter. En intern kortslutning kan uppstå och batteriet kan brinna, avge rök, explodera eller överhettas.

FÖR LADDAREN

Avsedd användning

Ladda endast CD801AA och CD803AA typ av laddningsbara batterier Batteripaket med laddaren. Andra typer av batterier kan explodera och orsaka personskada och skada.

a) Apparaten får inte användas av personer (inklusive barn) med nedsatt fysisk eller mental förmåga eller brist på erfarenhet och kunskap, såvida de inte övervakas eller instrueras.
b) Barn som övervakas får inte leka med apparaten.
c) Ladda inte batterier som inte är uppladdningsbara!
d) Batterierna måste placeras i ett väl ventilerat område under laddning!

Elsäkerhet

Kontrollera alltid att strömförsörjningens spänning motsvarar spänningen på typskylten.

• Om elverktygets nätkabel är skadad måste den bytas ut mot en speciellt förberedd nätsladd som finns tillgänglig via serviceorganisationen.
• Använd endast förlängningskablar som är lämpliga för maskinens effektvärde med ett minimum tjocklek 1,5 mm ^2 . Om du använder en förlängningskabelrulle ska du alltid rulla ur kabeln helt.

2. MASKININFORMATION

Avsedd användning

Sprutpistolen är avsedd för målning och lackering i hemmiljö. Sprutpistolen är lämplig för vatten, olja och lösningsmedelsbaserad färg/lack/fläckar. Det rekommenderas att använda miljövänliga färger och lösningsmedel. Använd endast spraypistolen för det avsedda ändamålet. Använd inte maskinen för att göra andra saker utanför det beskrivna omfånget i denna handbok. Produkten är inte avsedd för professionell eller industriell användning. Var medveten om säkerhetsvarningarna och använd inte syrabeläggningsprodukt, granulaprodukter, korrosiva produkter eller frätande produkter. Den

är inte heller avsedd att användas för sprayning av växtskyddsmedel för behandling av växter eller trädgårdar, eller för sprayning av färg, bläck eller andra material på människors eller djurs kroppar.

TEKNISKA SPECIFIKATIONER

Denna handbok har tagits fram för olika uppsättningar / artikelnummer. Kontrollera motsvarande artikelnummer i specifikationstabellen nedan för korrekt sammansättning och innehåll i din uppsättning.

Modellnr. Batterier ingår Laddare ingår
SG502DC	-	-
S_SG502DC	CD801AA CD802AA
S2_SG502DC	2 x CD801AA CD802AA
S3_SG502DC	CD803AA CD802AA

Maskininformation
Spänning 20V	---
Maximalt vattenflöde 500 ml/min
Maximalt färgflöde 100-200ml/min
Viskositet Max 70 DIN/s
Behållarkapacitet 800 ml
Munstycksdiameter 1 mm, 1,8 mm och 2,5 mm
Vikt 0,84 kg
Ljudtrycknivå LPA 81,1 dB(A)	K=3dB(A)
Ljudeffektnivå LWA	92,1 dB(A) K=3dB(A)
Vibration	2,578m/s2 K=1,5 m/s2

Modellnr.	CD801AA
Batterityp	Litium-jon
Spänning	20V---
Kapacitet	2,0 Ah
Rekommenderad laddare	CD802AA
Vikt	0,3 kg

Modellnr.	CD802AA
Laddarinmatning	220-240V, 50Hz 0,4A
Laddarutmatning	21V---2,5A
Laddningstid 2Ah batteri	60 minuter

Laddningstid 4Ah batteri	120 minuter
Rekommenderade batterier	CD801AA, CD803AA
Vikt	0,36 kg

Modellnr.	CD803AA
Batterityp	Lithium-jon
Spänning	20V ===
Kapacitet	4,0 Ah
Rekommenderad laddare	CD802AA
Vikt	0,65 kg

Anvand endast foljande batterier fran VONROC VPOWER 20V batteriplattform. Anvandning av andra batterier kan orsaka allvarliga skador eller skador pa verktyget.

CD801AA 20V, 2Ah Litium-jon

CD803AA 20V, 4Ah Litium-jon

Foljande laddare kan användas for att ladda dessa batterier.

CD802AA Snabbladdare

Batterierna fran VONROC VPOWER 20V batteriplattform ar utbytbara mellan alla VONROC VPOWER 20V batteriplattforms verktyg.

Vibrationsniva

Vibrationsemissionsvardet som star pa baksidan av den har instruktionsboken har uppmatts enligt ett standardiserat test I enlighet med EN 62841; detta varde kan användas for att jamfora vibrationen hos olika verktyg och som en ungefarlig uppskattning av hur stor vibration användaren utsatts for nar verktyget används enligt det avsedda syftet:

• om verktyget används på ett annat an det avsedda syftet eller med fel eller daligt underhallna tillbehor kan detta drastiskt oka vibrationsnivan;
• nar verktyget stangs av eller ar pa men inte används, kan detta avsevart minska vibrationsnivan.

Skydda dig mot vibration genom att underhalla verktyget och dess tillbehor, halla handerna varma och styra upp ditt arbetssatt.

BESKRIVNING

Siffrorna i texten hänvisar till diagrammen på sidorna 2-4.

1. Avtryckare
2. Spayflödesjusteringsknapp
3. Handtag
4. Batteri (ingår ej)
5. Upplåsningsknapp för batteriet
6. Anslutningsspärr
7. Sprayenhet
8. Motorenhet
9. Sprayvolymjusteringshjul
10. Behållarlock
11. Behållare
    12.0mröringsstav
12. Munstycksnål (2,5 mm monterad på maskinen)
13. Munstycke (2,5 mm monterat på maskin)
14. Munstyckehuvud
15. Munstycksjusteringsring
16. Munstycksmutter
17. Nålnyckel
18. Rengöringsnål
19. Skruvar
20. Luftfilterskydd
21. Luftfilter
22. Stigarrör
23. Munstycksnål (1 mm)
24. Munstycke (1 mm)
25. Munstycksnål (1,8 mm)
26. Munstycke (1,8 mm)
27. Knapp för batteri-LED-indikatorer
28. Batteri-LED-indikatorer
29. Laddare
30. LED-laddningsindikering

3. MONTERING

Ta bort batteriet innan du utfor nagot arbete pa elverktyget.

Batteriet maste laddas innan det används for forsta gangen.

Insättning av batteriet i maskinen (Fig. C-1)

Se till att batteriets utsida är ren och torr innan du ansluter det till laddaren eller maskinen.

1. Sätt in batteriet (4) i maskinens bas enligt fig. C-1.
2. Skjut batteriet framåt tills det klickar på plats.

Borttagning av batteriet från maskinen (Fig. C-1)

1. Tryck på batterilåsningsknappen (5).

2. Dra ut batteriet (4) ur maskinen enligt fig. C-1.

Kontroll av batteriets laddningsstatus (Fig. C-2)

• Tryck kort på knappen (28) på batteriet för att kontrollera batteriets laddningsstatus.
• Batteriet har 3 lampor som indikerar laddning-snivån. Ju fler lampor som lyser, desto mer är batteriet laddat.
• När lamporna lyser RÖTT betyder det att batteriet är tomt och måste laddas omedelbart.

Laddning av batteriet med laddaren (Fig. C-2)

1. Ta ut batteriet (4) från maskinen.
2. Vänd batteriet (4) upp och ner och tryck in det i laddaren (30) enligt fig. C-2.
3. Tryck in batteriet tills det kommer in i luckan helt.
4. Koppla in laddarens kontakt i ett eluttag och vänta en stund. Laddarens LED-indikering (31) kommer att lysa och visa laddningsstatusen.

Laddaren har två laddningsindikeringslampa (29) som indikerar laddningsprocessens status:

Röd LED Status Grön LED status Laddningsstatus
Av Av Ingen ström
Av På		Standbyläge:- Inget batteriinsatt eller,-Batteriinsattmen laddningenslutfördes
På Av		Batteriladdningpågår

• Det kan ta upp till 60 minuter att fulladda 2 Ah-batteriet.
• Det kan ta upp till 120 minuter att fulladda 4 Ah-batteriet.

Ta ut laddningskontakten från uttaget och ta ut batteriet från laddaren när batteriet har fulladdats.

När maskinen inte används under längre tid är det bäst att lagra batteriet i laddat tillständ.

- Håll motorenheten (8) rakt uppåt med ena handen och placera sprayenheten (7) i en 90° vinkel

mot motorenheten (8). Som visas i figur D.

- Rikta in sprayenhetens (7) öppning mot skåran inuti motorenheten (8). Vrid sprayenheten (7) 90 grader nedåt tills du hör ett klick.

Bortkoppling av motorenheten och sprayenheten (fig. E)

- Håll i motorenheten (8) och tryck spärren (6) i riktning mot sprayenheten (7) och vrid 90° grader för att ta bort sprayenheten (7).

Ansluta och koppla ur behållaren till sprayenheten.

• Ansluta: Rikta in behållaren (11) mot behållarlocket (10) och dra åt.
• För att koppla bort: Lossa behållaren (11) från behållarlocket (10)

Byta ut munstycket och munstycksnålen

Munstycket monteras på spraypistolen när den tas ur lådan. Följ följande steg för att byta ut munstycket.

• Lossa munstycksmuttern (17) och ta bort den.
• Ta ut munstyckshuvudet (15) och munstycket (14) från maskinen.
• Lossa munstyckets näl (13) med hjälp av nälnyckeln (18) som visas i figur l.
• Ta den nya munstycksnålen (24 eller 26) och lägg tillbaka den i sprayenheten och dra åt med munstycksnyckeln (18)
• Ta det nya munstycket (25 eller 27) och fäst det på munstyckshuvudet (15)
• Sätt tillbaka munstyckshuvudet (15) och munstycksenheten i sprayenheten
• Stäng genom att dra åt munstycksmuttern (17).

4. DRIFT

Förbereda spraypistolen för användning

Steg 1: Viskositet/utspädning av färgen

Denna apparat kan bearbeta spraymaterial upp till max. 70 DIN/sek (viskositet). Beläggningsämnen med låg viskositet, vatten- och lösningsmedelsbaserade färger, ytbehandlingar, grundfärger, tvåkomponentfärg, klara ytor, färgningsförseglingsmedel och träförslutningsskyddsmedel behöver ofta inte spädas ut. Högviskös väggfärg, tjocka lacker och tjocka fläckar behöver ofta spädas ut. Tips! Använd det mindre munstycket vid låg vis-kositet och använd det större munstycket vid hög viskositet.

Varning! Använd alltid väggfärg som är slät och utan granuler eller klumpar. Annars blir munstycket igensatt.

FÖRBEREDELSE AV FÄRG

Kontrollera/testa viskositeten hos det material som ska sprayas.

- Placera omrörarstaven (12) i behållaren (11) som innehåller det material som ska sprayas och dra ut den och se hur materialet droppar. När det ser ut som flytande choklad är detta material klart för testning i steg 4 (Testa och justera spraystrålens effekt, sprayvolymen och sprayflödet).

När spraymaterialet är mycket tjockt och gelaktigt, späd det med 5 eller 10 %.

För små satser kan detta enkelt göras med hjälp av den speciella omrörarstaven:

1. Lägg omrörarstaven (12) i behållaren som visas i figur E1 och tillsätt spraymaterial upp till en av linjerna. Som visas i figur E2.
2. För 10 %: Tillsätt lämpligt förtunnande lösningsmedel till nästa rad. För 5 %: Tillsätt lämpligt förtunnande lösningsmedel upp till hälften av nästa rad.
3. Rör om det förtunnande lösningsmedlet genom spraymaterialet tills det är helt blandat.

Kontrollera viskositeten igen, när det ser ut som flytande choklad är detta material klart för testning i steg 4 (Testa och justera spraystrålens effekt, sprayvolymen och sprayflödet). Fortfarande för tjockt? Upprepa processen genom att tillsätta ytterligare 5 eller 10 % förtunnande lösningsmedel. Tips! De flesta väggfärger är tjocka och kan behöva upp till 40 % utspädning.

Steg 2: Förbereda sprayytan

- Täck området runt det område som ska sprayas noggrant och över ett stort område. Alla ytor som inte täcks ordentligt kan oavsiktligt sprayas.

Varning! Tänk på din omgivning vid sprayning utomhus, vind kan orsaka ofrivillig sprayning av din omgivning om den inte är täckt.

• Sprayytan måste vara ren, torr och fri från fett och damm.
• Polerade ytor ska slipas lätt och slipdammet avlägsnas.

Steg 3: Fylla på färgbehållaren

• Ta bort behållaren (11) från sprayenheten.
• Fyll behållaren med det sprayade materialet till maximalt 800 ml.
• Justera stigarröret (23) efter det läge du ska använda spraypistolen i. Sprutvinkel uppåt som visas i fig. F. Sprutvinkel nedåt som visas i fig. G
• Se till att packningen och stigarröret (23) är korrekt installerade i behållarlocket (10). Dra åt behållaren (11) på behållarlocket (10).

Steg 4: Testa och justera spraystråleeffekten, sprayvolymen och sprayflödet. (Fig. A + B)

Notera: Innan du börjar spraya arbetsytan är det lämpligt att göra ett första test genom att spraya ett litet område på något restmaterial.

Tips! Använd det mindre munstycket vid låg vis-kositet och använd det större munstycket vid hög viskositet.

1. Välj jeteffekt: Horisontellt ● eller vertikalt ⚠. Genom att vrida munstycksjusteringsringen (16) åt vänster eller höger.
2. Justera sprayvolymen med sprayvolymjusteringshjulet (9) genom att vrida det åt vänster – för att minska volymen, till höger + för att öka. Notera: Låg volym rekommenderas för mindre föremål eller ytor. Hög volym rekommenderas för större ytor.

Tips: Vi rekommenderar att du börjar med den minsta inställningen.

1. Justera sprayflödet med hjälp av sprayflödes-justeringsknappen (2): vrid knapen åt vänster för att minska flödet, åt höger för att öka flödet. Notera: Ju tunnare färg desto lägre ska flödet vara, när du använder tjockare färg, se till att använda ett högre flöde.

Tips: Flera lätta lager snarare än ett tjockt lager hjälper till att förhindra att färgen rinner.

1. Rikta spraypistolen mot den yta som ska sprayas och dra i avtryckaren (1). Håll spraypistolens framsida ca 20-30 cm från ytan som ska sprayas. Gör långa armrörelser snarare än korta handrörelser som visas i figur H. Den mest lämpliga metoden för ytsprayning är med ett tvärmönster som börjar med horisontella svep och avslutas med lätta vertikala svep. Se figur J.
2. Släpp avtryckaren (1) för att stoppa sprayningen.
3. Kontrollera spraymönsterkvaliteten Ett bra spraymönster fördelas jämnt när det träffar ytan, om inte (lägg till högsta sprayflöde) kontrollera följande:
4. Sprayspetsen kan vara sliten.
5. En mindre sprayspets kan behövas.
6. Material kan behöva tunnas ut.
7. Justera Jet-effekten (steg A), sprayvolymen (steg B) och sprayflödet (steg C) beroende på färg, föremålsytan som ska sprayas och önskad täckning. Upprepa steg D till H när du inte är nöjd med testresultaten.

Låt alltid färgen/lacken/fläckarna torka enligt den rekommenderade torktiden för spraymaterialet för applicering av flera lager. Flera lätta strykningar snarare än en tjock stryckning hjälper till att förhindra att färgen rinner.

5. UNDERHÅLL

Stäng alltid av maskinen och ta ut batteripaketet från maskinen innan underhåll.

Rengöring efter varje användning

Det är viktigt att spraypistolen rengörs noggrant efter varje användning. Underlåtenhet att rengöra den kommer nästan säkert att leda till blockeringar och den kanske inte fungerar nästa gång. Garantin täcker inte en spraypistol som inte har rengjorts ordentligt av användaren.

Följande åtgärder måste vidtas efter varje användning:

1. Töm eventuell oanvänd färg från färgbehållaren (11). Låt aldrig färgen torka i enheten (behållare, stigarrör, nål, munstycke), eftersom torkad färg förhindrar spraypistolen från att fungera

korrekt. Om denna viktiga försiktighetsåtgärd inte följs upphör garantin.

1. Rengör behållaren noggrant med det förtunningsösningsmedel du har använt.
2. Lägg lite tunnare lösningsmedel i behållaren och spraya tills endast rent, förtunningsösningsmedel kommer ut ur spraypistolen.

Tänk på din omgivning vid sprayning utomhus, vind kan orsaka ofrivillig sprayning av din omgivning om den inte är täckt.

1. Rengör packningen och stigarröret (23) med förtunningsösningsmedel.
2. Rengör munstycket och ta bort all kvarvarande smuts eller färg.

- Ta bort munstycksmuttern (17), munstycks-huvudet (15), munstycket (14) och munstycksnålen (13) enligt beskrivningen i kapitlet för byte av munstycket.

- Rengör alla munstycksdelarna noggrant, låt dem inte blötläggas i något rengöringsmedel eller vatten.

1. Om cylinderhålet blockeras, använd en lämplig cylinderrengöringsnål.
2. Håll ventilationsöppningarna på enheten rena för att förhindra att motorn överhettas.
3. Ventilationsöppningarna måste vara fria från damm och smuts. Om smutsen inte kan fås bort, använd en mjuk trasa doppad i tvålvatten. Använd aldrig lösningsmedel som bensen, alkohol, ammoniak, etc. Dessa typer av lösningsmedel kan skada plastdelar

4. Ventilationsöppningarna (22) måste vara fria från damm och smuts. Du måste rengöra luftfiltret då och då. Ta bort luftfiltret enligt beskrivningen i kapitlet "Rengöring och byte av luftfilter".

5. Rengör utanför maskinen.

- Rengör plastdelar med en mjuk och ren trasa, helst efter varje användning.

Använd inte aggressiva rengöringsmedel (lösningsmedel eller slipande rengöringsmedel) eller en slipande svamp eller vassa föremål.

Kyl inte ner eller doppa produkten i vatten eller annan vätska.

Läs alltid de försiktighetsåtgärder som fastställts av tillverkaren av färgen/lacken.

- Använd inte vätskor som innehåller slipande ämnen som röd blyoxid, glasyr, frätande och alkaliska ämnen. Användningen av dessa vätskor kan leda till överdrivet slitage eller korrosion på pumpenheten.

• Lossa skruven (20) på maskinens baksida.
• Ta bort luftfilterskyddet (21) och ta ut luftfiltret (22).
• Rengör luftfiltret (22), se alltid till att det är torrt innan du sätter tillbaka det.
• Sätt tillbaka det torra luftfiltret/byt luftfiltret i motorenheten (8).
• Sätt tillbaka luftfilterskyddet (21) och dra åt med skruvarna (20).

MILJÖ

Produkten, tillbehören och förpackningen måste sorteras för miljövänlig återvinning.

Endast för EU-länder

Släng inte elverktyg i hushållsavfallet. Enligt det europeiska WEEE-direktivet 2012/19/EU för avfall från elektrisk och elektronisk utrustning och dess tillämpning nationellt ska elverktyg som inte längre kan användas samlas in separat och kasseras på ett miljövänligt sätt.

GARANTI

VONROC produkter är utvecklade enligt högsta kvalitetsstandard och garanteras vara utan defekter både vad gäller material och tillverkning under den period som stipuleras enligt lag med början från ursprungligt inköpsdatum. Om något fel uppstår på produkten under denna period på grund av material- och/eller tillverkningsfel skall VONROC kontaktas direkt.

Följande omständigheter exkluderas från denna garanti:

• Reparationer eller ändringar som gjorts eller försökt göras på maskinen av ett icke auktoriserat servicecenter.
• Normalt slitage.
• Verktyget har missbrukats, använts fel eller underhållits på felaktigt sätt.
• Icke-originalreservdelar har använts.

Detta utgör hela garantin från företaget, antingen uttryckt eller underförstått. Det finns inga andra garantier, uttalade eller underförstådda som gäller utöver ordalydelsen härav, häri, inklusive de outtalade garantierna för säljbarhet och lämplighet för ett särskilt syfte. Under inga omständigheter skall VONROC hållas ansvarig för några oförutsedda eller indirekta skador. Återförsäljarens åtgärder skall begränsas till reparation eller byte av felaktiga enheter eller delar.

Med förbehåll för ändringar i produkten och bruksanvisningen. Specifikationer kan ändras utan förvarning.

1. SIKKERHEDSANVISNINGER

Læs de medfølgende sikkerhedsadvarsler, de supplerende sikkerhedsadvarsler og instruktionerne. Såfremt sikkerhedsadvarsler og instruktioner ikke følges, kan dette medfølge elektriske stød, brand og/eller alvorlige ulykker. Gem alle sikkerhedsadvarsler og instruktioner til fremtidig reference.
