Produkttype	Trådløs malingssprøjte
Mærke og model	Vonroc S_SG502DC
Strømforsyning	Lithium-ion batteri 20 V (VPOWER platform)
Kompatible batterier	CD801AA (2 Ah), CD803AA (4 Ah)
Kompatibel oplader	CD802AA (hurtigoplader)
Vægt (kun krop)	0,84 kg
Beholderkapacitet	800 ml
Dyse diameter (original)	2,5 mm (1 mm og 1,8 mm dyser inkluderet)
Maksimal malingsflow	100 – 200 ml/min
Maksimal vandflow	500 ml/min
Maksimal viskositet	70 DIN/s
Lydtryksniveau (Lpa)	81,1 dB(A) (K = 3 dB(A))
Lydeffektniveau (Lwa)	92,1 dB(A) (K = 3 dB(A))
Vibrationsværdi	2,578 m/s² (K = 1,5 m/s²)
Tilsigtet anvendelse	Husholdningsmaling og -lak (vand- eller opløsningsmiddelbaseret)
Minimum flammepunkt for produkter	32 °C (må ikke bruges med brændbare opløsningsmidler under denne temperatur)
Medfølgende tilbehør	Dyser 1 mm, 1,8 mm og 2,5 mm, nåle, nøgle til nål, omrører, luftfilter, slange
Regelmæssig vedligeholdelse	Rengøring efter hver brug; udskift/rengør luftfilteret
Garanti	Lovpligtig garanti mod fejl i dele og arbejdskraft
Beskyttelsesklasse	Dobbelt isolation (klasse II)

Ofte stillede spørgsmål - S_SG502DC Vonroc

Hvilke typer maling kan bruges med Vonroc S_SG502DC sprøjten?

Denne sprøjte accepterer maling, lak og bejdser på vand- eller opløsningsmiddelbasis til husholdningsbrug. Undgå produkter med et flammepunkt under 32 °C (brændbare).

Hvordan fortynder man malingen før sprøjtning?

Test viskositeten med omrøreren: malingen skal ligne flydende chokolade. Hvis den er for tyk, tilsæt 5 til 10 % af passende opløsningsmiddel, op til 40 % for tyk vægmaling. Brug den dyse, der passer til viskositeten.

Hvilke batterier er kompatible med denne sprøjte?

Sprøjten fungerer med VPOWER 20 V batterier: model CD801AA (2 Ah) og CD803AA (4 Ah). Brug udelukkende disse referencer for at undgå risiko.

Hvordan rengør man sprøjten efter brug?

Tøm beholderen, skyl den med passende opløsningsmiddel, sprøjt derefter rent opløsningsmiddel, indtil det kommer klart ud. Adskil dysen og nålen for at rengøre dem med rengøringsnålen. Lad aldrig malingen tørre inde i apparatet.

Hvad gør man, hvis malingsstrålen ikke er ensartet?

Kontroller, at dysen ikke er tilstoppet, at malingen er tilstrækkeligt fortyndet, og at du bruger den rigtige dysediameter. Juster volumen og flow med rattet og justeringsknappen.

Hvordan skifter man dyse og nål?

Løsn fastgørelsesmøtrikken, fjern dysehovedet og dysen. Skru nålen af med den medfølgende nøgle. Installer den nye nål og den nye dyse, saml derefter enheden og spænd møtrikken.

Hvilken afstand skal holdes mellem sprøjten og overfladen?

Hold sprøjten cirka 20 til 30 cm fra den overflade, der skal males. Udfør brede armbevægelser, krydsende vandrette og lodrette strøg.

Hvordan vedligeholder man luftfilteret?

Løsn skruen bagpå, fjern filterdækslet og filteret. Rengør det med trykluft eller sæbevand, tør det helt før genmontering. Udskift det, hvis det er slidt.

Kan sprøjten sprøjte plantebeskyttelsesmidler?

Nej, den tilsigtede anvendelse er begrænset til husholdningsmaling og -lak. Må ikke bruges til sure, granulerede, ætsende produkter eller til plantebehandling.

Hvad gør man, hvis der lækker væske fra batteriet?

Undgå kontakt. Ved hudkontakt, skyl grundigt med vand. Hvis væsken kommer i øjnene, søg læge. Det beskadigede batteri skal udskiftes.

BRUGSANVISNING S_SG502DC Vonroc

DA Oversættelse af den originale brugsanvisning 72

Følgende symboler anvendes i denne brugermanual eller på produktet:

Las brugermanualen.

Angiver risiko for personskade, dodsfald eller beskadigelse af varmeren i tilfalde af manglende overholdelse af anvisningerne i denne vejledning.

Risiko for elektrisk stod.

Brug beskyttelsesbriller.

Når maskinen bruges, skal man bære støvmaske. Når der saves træ, metal og andre materialer kan der frigøres stoffer, som er sundhedsskadelige.

Bar sikkerhedshandsker.

Udsat ikke for regn.

Må ikke bruges tæt på åben ild. Ryg ikke.

Hold omkringstaende pa afstand af arbejdsomradet.

Maks. temperatur 45 °C.

Kast ikke batteriet ind i åben ild.

Kast ikke batteriet ind i vand.

Klasse II-maskine – Dobbeltisoleret – Du har ikke brug for et jordstik.

Tidsforskudt miniature sikringsindsats.

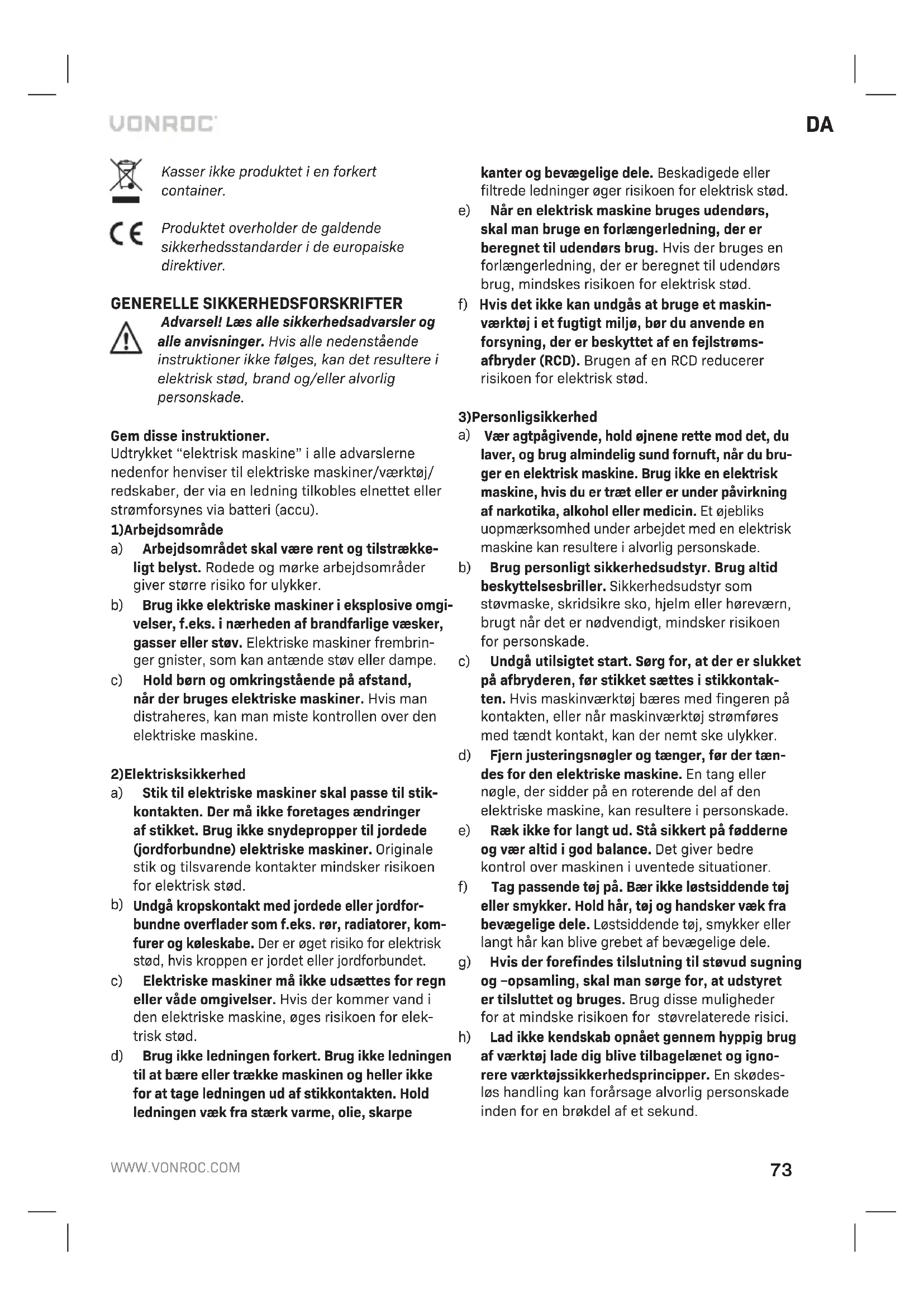

Kasser ikke produktet i en forkert container.

Produktet overholder de galdende sikkerhedsstandarder i de europaiske direktiver.

GENERELLE SIKKERHEDSFORSKRIFTER

Advarsel! Læs alle sikkerhedsadvarsler og alle anvisninger. Hvis alle nedenstående instruktioner ikke følges, kan det resultere i elektrisk stød, brand og/eller alvorlig personskade.

Gem disse instruktioner.

Udtrykket "elektrisk maskine" i alle advarslerne nedenfor henviser til elektriske maskiner/værktøj/redskaber, der via en ledning tilkobles elnettet eller strømforsynes via batteri (accu).

1)Arbejdsområde

a) Arbejdsområdet skal være rent og tilstrækkeligt belyst. Rodede og mørke arbejdsområder giver større risiko for ulykker.
b) Brug ikke elektriske maskiner i eksplosive omgivelser, f.eks. i nærheden af brandfarlige væsker, gasser eller støv. Elektriske maskiner frembringer gnister, som kan antænde støv eller dampe.
c) Hold børn og omkringstående på afstand, når der bruges elektriske maskiner. Hvis man distraheres, kan man miste kontrollen over den elektriske maskine.

2) Elektrisksikkerhed

a) Stik til elektriske maskiner skal passe til stikkontakten. Der må ikke foretages ændringer af stikket. Brug ikke snydepropper til jordede (jordforbundne) elektriske maskiner. Originale stik og tilsvarende kontakter mindsker risikoen for elektrisk stød.
b) Undgå kropskontakt med jordede eller jordforbundne overflader som f.eks. rør, radiatorer, komfurer og køleskabe. Der er øget risiko for elektrisk stød, hvis kroppen er jordet eller jordforbundet.
c) Elektriske maskiner må ikke udsættes for regn eller våde omgivelser. Hvis der kommer vand i den elektriske maskine, øges risikoen for elektrisk stød.
d) Brug ikke ledningen forkert. Brug ikke ledningen til at bære eller trække maskinen og heller ikke for at tage ledningen ud af stikkontakten. Hold ledningen væk fra stærk varme, olie, skarpe

kanter og bevægelige dele. Beskadigede eller filtrede ledninger øger risikoen for elektrisk stød.

e) Når en elektrisk maskine bruges udendørs, skal man bruge en forlængerledning, der er beregnet til udendørs brug. Hvis der bruges en forlængerledning, der er beregnet til udendørs brug, mindskes risikoen for elektrisk stød.
f) Hvis det ikke kan undgås at bruge et maskinværktøj i et fugtigt miljø, bør du anvende en forsyning, der er beskyttet af en fejlstrømsafbryder (RCD). Brugen af en RCD reducerer risikoen for elektrisk stød.

3)Personligsikkerhed

a) Vær agtpågivende, hold øjnene rette mod det, du laver, og brug almindelig sund fornuft, når du bruger en elektrisk maskine. Brug ikke en elektrisk maskine, hvis du er træt eller er under påvirkning af narkotika, alkohol eller medicin. Et øjebliks uopmærksomhed under arbejdet med en elektrisk maskine kan resultere i alvorlig personskade.
b) Brug personligt sikkerhedsudstyr. Brug altid beskyttelsesbriller. Sikkerhedsudstyr som støvmaske, skridsikre sko, hjelm eller høreværn, brugt når det er nødvendigt, mindsker risikoen for personskade.
c) Undgå utilsigtet start. Sørg for, at der er slukket på afbryderen, før stikket sættes i stikkontakten. Hvis maskinværktøj bæres med fingeren på kontakten, eller når maskinværktøj strømføres med tændt kontakt, kan der nemt ske ulykker.
d) Fjern justeringsnøgler og tænger, før der tændes for den elektriske maskine. En tang eller nøgle, der sidder på en roterende del af den elektriske maskine, kan resultere i personskade.
e) Ræk ikke for langt ud. Stå sikkert på fødderne og vær altid i god balance. Det giver bedre kontrol over maskinen i uventede situationer.
f) Tag passende tøj på. Bær ikke løstsiddende tøj eller smykker. Hold hår, tøj og handsker væk fra bevægelige dele. Løstsiddende tøj, smykker eller langt hår kan blive grebet af bevægelige dele.
g) Hvis der forefindes tilslutning til støvud sugning og -opsamling, skal man sørge for, at udstyret er tilsluttet og bruges. Brug disse muligheder for at mindske risikoen for støvrelaterede risici.
h) Lad ikke kendskab opnået gennem hyppig brug af værktøj lade dig blive tilbagelænet og ignorere værktøjssikkerhedsprincipper. En skødesløs handling kan forårsage alvorlig personskade inden for en brøkdel af et sekund.

4) Brug og behandling af elektriske maskiner
a) Brug ikke magt på den elektriske maskine. Brug kun den elektriske maskine til det, den er beregnet til. Den rette elektriske maskine gør arbejdet bedre og mere sikkert ved den effekt, der er foreskrevet.
b) Brug ikke den elektriske maskine, hvis afbryderen ikke kan tænde og slukke. En elektrisk maskine, der ikke kan tændes og slukkes på afbryderen, er farlig og skal repareres.
c) Tag stikket ud af stikkontakten før justering, udskiftning af tilbehør, og før den elektriske maskine gemmes væk. Sådanne forebyggende sikkerhedsforanstaltninger mindsker risikoen for, at den elektriske maskine starter ved et uheld.
d) Elektriske maskiner, der ikke bruges, skal opbevares utilgængeligt for børn, og personer, der ikke har kendskab til den elektriske maskine eller disse instruktioner, må ikke bruge den elektriske maskine. Elektriske maskiner er farlige i hænderne på uøvede personer.
e) Elektriske maskiner skal vedligeholdes. Check for forkert justering og fastsiddende bevægelige dele, defekte dele og andre ting, som kan påvirke den elektriske maskines korrekte funktion. Hvis den elektriske maskine er beskadiget, skal den repareres før brug. Mange ulykker skyldes, at elektriske maskiner er dårligt vedligeholdt.
f) Skærende værktøj skal holdes skarpe og rene. Korrekt vedligeholdt skærende værktøj med skarpe skær kommer ikke så let til at sidde fast og er nemmere at styre.
g) Brug den elektriske maskine, tilbehør, tool-bits osv. i henhold til disse instruktioner og på den måde, som denne specielle maskine er beregnet til, idet man skal tage hensyn til arbejdsforholdene og arbejdet, der skal udføres. Brug af den elektriske maskine til andet, end den er beregnet til, kan resultere i farlige situationer.
h) Hold håndtag og gribeflader tørre, rene og fri fra olie og fedtstof. Glatte håndtag og gribefla- der giver ikke mulighed for sikker håndtering og kontrol af værktøjet i uventede situationer.
5) Batteriværktøj anvendelse og vedligeholdelse
a) Genoplad kun med oplader som er specificeret af fabrikanten. En oplader som er anvendelig for en type batteripakning kan forårsage brand, när den anvendes med en anden batteripakning.
b) Anvend kun elektroværktøj med særlig egnede

c) Når batteripakning ikke anvendes, holdes det altid på afstand af enhver metalgenstand såsom papirklips, mønter, nøgler, søm eller andre små metal genstande der kan lave en forbindelse fra én terminal til en anden. Ved at kortslutte batteriterminalerne sammen kan forårsage brandfare.
d) Under dårlige forhold kan væske udløbe fra batteriet; undgå kontakt med dette. Hvis kontakt alligevel forekommer, skylles der med vand. Hvis væske kommer i øjnene, skal der øjeblikkeligt søges lægehjælp. Væske som udløber fra batteriet kan forårsage irritationer og forbrændinger.
e) Brug ikke en batteripakke eller et værktøj, der er beskadiget eller modificeret. Beskadi-gede eller modificerede batterier kan udvise uforudsigelig adfærd, hvilket resulterer i brand, eksplosion eller risiko for personskade.
f) Undlad at udsætte en batteripakke eller et værktøj for åben ild eller for høj temperatur. Udsættelse for åben ild eller temperatur over 130 °C kan forårsage eksplosion. BEMÆRK Temperaturen „130 °C“ kan erstattes af temperaturen „265 °F“.
g) Følg alle opladningsinstruktioner, og oplad ikke batteripakken eller værktøjet uden for temperaturintervallet specificeret i instruktionerne. Forkert opladning eller opladning ved temperaturer uden for det specificerede interval kan beskadige batteriet og øge risikoen for brand.

6) Service

a) Få foretaget service på dit maskinværktøj af en kvalificeret reparatør, der kun bruger identiske udskiftningsdele. Dette sikrer, at maskinværktøjet fortsat er sikkert at bruge.
b) Foretag aldrig service på beskadigede batteripakker. Service af batteripakker bør kun udføres af producenten eller autoriserede serviceudbydere.

EKSTRA SIKKERHEDSANVISNINGER

• SPR∅J ALDRIG PÅ PERSONER - Ret aldrig mundstykket mod en anden person eller et dyr. Lad aldrig sprayen komme i direkte kontakt med huden.

• FLAMMEPUNKT - Denne sprøjtepistol må ikke bruges til sprøjtning af brændbare malinger og opløsningsmidler med et flammepunkt på mindre end 32 °C

• VENTILATION - Sørg altid for, at der er tilstrækkelig ventilation i arbejdsområdet, när der sprøjtes.

• KURVEMUNDSTYKKE - Hold altid sprøjtekurve-mundstykket på plads under brug.
• TAG HENSYN TIL ARBEJDSMILJ∅ET - Brug ikke sprøjtepistoler, hvor der er risiko for brand eller eksplosion.
• PAS PÅ ENHVER FARE - Pas på enhver fare i forbindelse med sprøjtematerialet, og se markeringerne på beholderen eller de oplysninger, der leveres af producenten.
• SPR∅JT IKKE - Sprøjt ikke noget materiale, hvor faren ikke er kendt.
• BRUG BESKYTTELSESBRILLER - Brug altid passende beskyttelsesbriller for at holde farlige dampe ude af øjnene.
• TAG EN MASKE PÅ - Brug aldrig en sprøjtepistol uden at have ansigtsmaske på.
• BESKYT DINE ∅RER - Brug høreværn, hvis lydtrykket overstiger 85 dB (A).
• VEDLIGEHOLD DINE VÄERKT∅JER - Hold din sprøjtepistol, din malingsbeholder og dine mundstykker rene. Rengør ikke med brændbare væsker med et flammepunkt på under 32 °C. Kontrollér netledningen med jævne mellemrum, og hvis den er beskadiget, skal den udskiftes af en kvalificeret person.
• ÅBEN ILD - Sprøjt aldrig i nærheden af åben ild eller en pilotflamme.
• RYGNING - Ryg aldrig under sprøjtning.
• FORTYNDING - Læs altid malingproducentens anbefalinger eller instruktioner til fortynding, inden du bruger maling eller andre materialer.
• AFBRYD FRA NETFORSYNINGEN - Afbryd altid batteriet, när du fylder malingsbeholderen eller rengør sprøjtepistolen.
• SLUK, NÅR DER IKKE SPR∅JTES - Undgå at køre enheden med strømningsknappen helt lukket i længere tid. Vær opmærksom på dine omgivelser, när du sprøjter udendørs, da vind kan forår-sage utilsigtet sprøjtning på dine omgivelser

Sluk øjeblikkeligt for sprøjtepistolen, när:

• Defektkontakt.
• Røg eller stank af svedet isolering.

SIKKERHEDSADVARSLER FOR BATTERI

a) Åbn ikke batteriet. Fare for kortslutning.
b) Beskyt batteriet mod varme, f.eks. mod kontinuerligt intenst sollys, brand, vand og fugt. Fare for eksplosion.
c) I tilfælde af skade og forkert brug af batteriet, kan der blive udsendt dampe. Udluft området, og søg lægehjælp i tilfælde af klager. Dampene kan irritere åndedrætssystemet.
d) Brug kun batteriet sammen med dit VONROC-produkt. Denne foranstaltning alene beskytter batteriet mod farlig overbelastning.
e) Batteriet kan blive beskadiget af spidse genstande såsom søm eller skruetrækkere eller af eksternt påført kraft. Der kan opstå en intern kortslutning, og batteriet kan brænde, ryge, eksplodere eller bliver overophedet.

VEDR∅RENDE OPLADEREN

Tilsigtet brug

Oplad kun CD801AA og CD803AA genopladelig type Batteripakker med opladeren. Andre typer batterier kan sprænge og dermed forårsage personskader og beskadigelser.

a) Dette apparat er ikke beregnet til at blive anvendt af personer (herunder børn) med re- ducerede fysiske, sansemæssige eller mentale evner samt med manglende erfaring eller viden, med mindre de bliver overvåget eller instrueret.
b) Børn skal overvåges, så de ikke leger med apparatet.
c) Oplad ikke batterier, der ikke er genopladelige!
d) Under opladningen skal batterierne anbringes i et område med god udluftning!

Elektrisk sikkerhed

Kontroller altid, at strømforsyningens spænding svarer til spændingen på typeskiltet.

• Brug ikke maskinen, hvis strømkablet eller stikket er beskadiget.
• Brug kun forlængerledninger, der passer til maskinens spænding og som har en mini-mumtykkelse på 1.5 mm ^2 . Hvis du anvender en kabeltromle, skal kablet altid rulles helt ud.
• Brug ikke maskinen, hvis strømkablet eller stikket er beskadiget.

Vi påtager os intet ansvar for skader forårsaget af brugen af uegnede stoffer eller af maling, der ikke er blevet fortyndet korrekt, og sundhedsfarer, der skyldes manglende ventilation.

2. MASKINOPLYSNINGER

Tilsigtet brug

Sprøjtepistolen er beregnet til malings- og lakeringsarbejde i hjemmet. Sprøjtepistolen er velegnet til vand-, olie- og opløsningsmiddelbaseret maling/lak/pletter. Det anbefales at bruge miljøvenlige malinger og opløsningsmidler. Brug kun sprøjtepistolen til det tilsigtede formål. Brug ikke maskinen til at gøre andre ting uden for det beskrevne anvendelsesområde i denne vejledning. Maskinproduktet er ikke beregnet til professionel eller industriel brug. Vær opmærksom på sikkerhedsadvarslerne, og brug ikke de senere produkter, syreovertrækningsprodukt, granulatprodukter, ætsende produkter, kaustiske produkter. Det er heller ikke beregnet til at blive anvendt til at sprøjte plantebeskyttelsesmidler til behandling af planter eller haver eller til at sprøjte maling, blæk eller andre materialer på mennesker eller dyr.

TEKNISKE SPECIFIKATIONER

Denne vejledning er udarbejdet til forskellige sæt/varenumre. Kontroller det tilsvarende varenummer i nedenstående tabel med specifikationer for den korrekte sammensætning og indholdet af dit sæt.

Model nr.	Batterier inkluderet	Opladere inkluderet
SG502DC	-	-
S_SG502DC	CD801AA CD802AA
S2_SG502DC	2 x CD801AA CD802AA
S3_SG502DC	CD803AA CD802AA

Maskinoplysninger
Spænding 20V	---
Maksimal vandstrømnings-hastighed	500 ml/min
Maks. malingsstrømning 100-200ml/min
Viskositet Maks. 70 DIN/s
Beholderkapacitet 800 ml
Mundstykkediameter 1 mm, 1,8 mm og 2,5 mm
Vægt 0,84 kg
Lydtrykniveau Lpa 81,1 dB(A)	K=3dB(A)
Lydtrykeffekt Lwa 92,1 dB(A)	K=3dB(A)
Vibration 2,578m/s2 K=1,5 m/s2

Model nr.	CD801AA
Batteritype	Lithium-Ion
Spænding	20V=
Kapacitet	2,0 Ah
Anbefalet oplader	CD802AA
Vægt	0,3 kg

Model nr.	CD802AA
Opladerinput	220-240V, 50Hz 0,4A
Opladeroutput	21V=2,5A
Opladningstid 2 Ah batteri	60 minutter
Opladningstid 4 Ah batteri	120 minutter
Anbefalede batterier	CD801AA, CD803AA
Vægt	0,36 kg

Model nr.	CD803AA
Batteritype	Lithium-Ion
Spænding	20V---
Kapacitet	4,0 Ah
Anbefalet oplader	CD802AA
Vægt	0,65 kg

Brug kun de følgende batterier af VONROC VPOWER 20V-batteriplatform. Brug af andre batterier kan forårsage personskade eller beskadigelse af værktøjet.

CD801AA 20V, 2Ah Lithium-Ion

CD803AA 20V, 4Ah Lithium-Ion

Den følgende oplader kan bruges til at oplade disse batterier.

CD802AA Hurtig oplader

Batterierne af VONROC VPOWER 20V-batteriplatformen kan udskiftes med alle VONROC VPOWER 20V-batteriplatformsværktøjer.

Vibrationsniveau

Det vibrationsniveau, der er anført bag på denne betjeningsvejledning er målt i henhold til den standardiserede test som anført i EN 62841; den kan benyttes til at sammenligne to stykker værktøj og som en foreløbig bedømmelse af udsættelsen for vibrationer, når værktøjet anvendes til de nævnte formål:

- anvendes værktøjet til andre formål eller med andet eller dårligt vedligeholdt tilbehør, kan

dette øge udsættelsesniveauet betydeligt;

- de tidsrum, hvor værktøjet er slukket, eller hvor det kører uden reelt at udføre noget arbejde, kan reducere udsættelsesniveauet betydeligt.

Beskyt dig selv imod virkningerne af vibrationer ved at vedligeholde værktøjet og dets tilbehør, ved at holde dine hænder varme og ved at organisere dine arbejdsmønstre.

BESKRIVELSE

Tallene i teksten henviser til diagrammerne på side 2-4.

1. Aftrækker
2. Justeringsknap til sprøjtestrømning
3. Håndtag
4. Batteri (medfølger ikke)
5. Knap til oplåsning af batteri
6. Forbindelseslås
7. Sprøjteenhed
8. Motorenhed
9. Justeringsdrejeknap til sprøjtemængde
10. Beholderhætte
11. Beholder
12. Rørepind
13. Mundstykkenål (2,5 mm monteret på maskine)
14. Mundstykke (2,5 mm monteret på maskine)
15. Mundstykkehoved
16. Mundstykkejusteringsring
17. Mundstykkemøtrik
18. Nålenøgle
19. Rengøringsnål
20. Skruer
21. Luftfilterdæksel
22. Luftfilter
23. Stigrør
24. Mundstykkenål (1 mm)
25. Mundstykke (1 mm)
26. Mundstykkenål (1,8 mm)
27. Mundstykke (1,8 mm)
28. Knap til LED-indikatorer for batteri
29. LED-indikatorer for batteri
30. Oplader
31. LED-indikatorer for oplader

3. SAMLING

Tag batteriet ud, inden der udfores arbejde pa el-varktojet.

Batteriet skal oplades inden forste brug.

Sådan sættes batteriet ind i maskinen (Fig. C-1)

Sørg for, at batteriets yderside er ren og tør, inden du forbinder det til opladeren eller maskinen.

1. Sæt batteriet (4) ind i maskinens base, som vist på fig. C-1.
2. Skub batteriet længere frem, indtil det klikker på plads.

Sådan tages batteriet ud af maskinen (Fig. C-1)

1. Tryk på knappen til oplåsning af batteri (5).
2. Træk batteriet (4) ud af maskinen, som vist på fig. C-1.

Kontrol af batteriets opladestatus (Fig. C-2)

• Tryk kortvarigt på knappen (28) på batteriet for at kontrollere batteriets opladningsstatus.
• Batteriet har 3 lamper, der angiver opladning-sniveauet. Jo flere lamper, der lyser, des mere opladning er der tilbage i batteriet.
• Når lamperne lyser R∅DT, betyder det, at batteriet er tomt og skal oplades med det samme.

Opladning af batteriet med opladeren (Fig. C-2)

1. Tag batteriet (4) ud af maskinen.
2. Vend batteriet (4) på hovedet, og skub det ind i opladeren (30), som vist på Fig. C-2.
3. Skub batteriet, indtil det er helt inde i åbningen.
4. Sæt opladerstikket i en stikkontakt, og vent et øjeblik. LED-indikatorerne på opladeren (31) lyser og viser opladerens status.

Opladeren har 2 LED-indikatorer (29), som indikerer opladningsprocessens status:

Rød LED status Grøn LED status Opladerstatus
Slukket Slukket Ingen strøm
Slukket Tændt		Standby-tilstand:- Intet batteri isat, eller- Batteri isat, men opladningen blev afsluttet
Tændt Slukket		Batteriopladning i gang

• Det kan tage op til 60 minutter at lade 2 Ah batteriet helt op.
• Det kan tage op til 120 minutter at lade 4 Ah batteriet helt op. Når batteriet er ladet helt op, skal du tage opladerens stik ud af kontakten og fjerne batteriet fra opladeren.

Når maskinen ikke bruges gennem en længere periode, er det bedst at opbevare batteriet i opladet tilstand.

Tilslutning af motorenheden til sprøjteenheden (fig. D)

• Med den ene hånd skal du holde motorenheden (8) lige op, og med den anden hånd skal du placere sprøjteenheden (7) i en 90° vinkel på motorenheden (8). Som vist på figur D.
• Juster sprøjteenhedens (7) åbning med hakket i motorenheden (8). Roter sprøjteenheden (7) 90 grader ned, indtil du hører et klik.

Frakobling af motorenheden og sprøjteenheden (fig. E.)

- Hold motorenheden (8) og tryk frakoblingslåsen (6) i retning mod sprøjteenheden (7), og drej den 90° grader for at fjerne sprøjteenheden (7).

Tilslutning og frakobling af beholderen til sprøj- teenheden.

Udskiftning af mundstykket og mundstykkenålen

Mundstykket vil være monteret på sprøjtepistolen, når den tages ud af æsken. Følg disse trin for at udskifte mundstykket.

• Løsn mundstykkemøtrikken (17) og fjern den.
• Tag mundstykkehovedet (15) og mundstykket (14) ud af maskinen.
• Løsn mundstykkenålen (13) ved hjælp af nålenøglen (18) som vist på figur I.
• Tag den nye mundstykkenål (24 eller 26) og placer den i sprøjteenheden igen, og stram den ved hjælp af mundstykkenøglen (18)
• Tag det nye mundstykke (25 eller 27) og fastgør det til mundstykkehovedet (15)
• Placer mundstykkehovedet (15) og mundstykkesamlingen i sprøjteenheden igen
• Luk det ved at stramme mundstykkemøtrikken (17).

4. DRIFT

Før rengøring og vedligeholdelse skal du altid slukke for maskinen og trække netstikket ud af kontakten.

Rengøring efter hver brug

Det er vigtigt, at sprøjtepistolen rengøres grundigt efter hver brug. Hvis den ikke rengøres, vil det næsten helt sikkert resultere i blokeringer, og den fungerer muligvis ikke næste gang. Garantien dækker ikke en sprøjtepistol, der ikke er blevet rengjort korrekt af brugeren.

Følgende handlinger skal udføres efter hver brug:

1. Tøm eventuelt ubrugt maling fra malingsbeholderen (11). Lad aldrig maling tørre i enheden (beholder, stigrør, nål, mundstykke), da tørret maling forhindrer sprøjtepistolen i at fungere korrekt. Manglende overholdelse af denne vigtige forsigtighedsforanstaltning annullerer garantien.
2. Rengør beholderen grundigt med det fortynder-opløsningsmiddel, du har brugt.
3. Hæld lidt fortynder-opløsningsmiddel i beholderen, og sprøjt, til der kun kommer rent fortynder-opløsningsmiddel ud af sprøjtepistolen.

Vær opmærksom på dine omgivelser, når du sprøjter udendørs, da vind kan forårsage utilsigtet sprøjtning på dine ikke-dækkede omgivelser.

- Fjern mundstykkemøtrikken (17), mundstykkehovedet (15), mundstykket (14) og mundstykkenålen (13) som forklaret i kapitlet om udskiftning af mundstykket.

- Rengør alle mundstykkedelene grundigt, og læg dem ikke i blød i rengøringsmiddel eller vand.

1. Hvis cylinderhullet bliver blokeret, skal du bruge en velegnet nål til cylinderrengøring.
2. Hold enhedens ventilationsåbninger rene for at forhindre motoren i at overophede.
3. Ventilationshullerne skal være fri fra støv og snavs. Hvis snavset ikke kan fjernes, skal du bruge en blød klud dyppet i sæbevand. Brug aldrig opløsningsmidler såsom benzin, alkohol, ammoniak osv. Disse opløsningsmidler kan angribe plastikelementerne

4. Luftfilteret (22) skal være fri fra støv og snavs. Ind imellem kan det være nødvendigt at rengøre luftfilteret. Fjern luftfilteret som beskrevet i kapitlet "rengøring og udskiftning af luftfilteret".

5. Rengør maskinens yderside

- Rengør plastdele med en blød, ren klud, helst efter hver brug.

Brug ikke aggressive rengøringsmidler (opløsningsmidler eller slibende rengøringsmidler) eller en slibende svamp eller skarpe genstande.

Undlad at lægge eller nedsænke produktet i vand eller anden væske.

Læs altid de forholdsregler, der er fastsat af ma- lings-/lakproducenten.

- Brug ikke væsker, der indeholder slibende stoffer, såsom rød blyoxid, politur, ætsende og alkaliske stoffer. Brug af disse væsker kan føre til kraftig slitage eller korrosion på pumpeenheden.

Rengøring/udskiftning af luftfilteret (fig. B)

• Løsn skruen (20) på maskinens bagside.
• Fjern luftfilterdækslet (21), og tag luftfilteret (22) ud.
• Rengør luftfilteret (22), og sørg altid for, at det er tørt, inden det sættes tilbage.
• Sæt det tørre luftfilter/reserveluftfilteret tilbage i motorenheden (8).
• Sæt luftfilterdækslet (21) på igen, og stram det med skruerne (20).

MILJ∅

Defekte og/eller bortskaffede elektriske og elektroniske apparater skal afleveres på en passende genbrugsstation.

Kun for EU-lande

Smid ikke el-værktøjer ud sammen med almindeligt affald. I henhold til de europæiske direktiver 2012/19/EU for elektrisk og elektronisk udstyr og er implementeret i henhold til nationale rettigheder, el-værktøj som ikke længere er anvendelig skal indsamles separat og genbruges på en miljøvenlig måde.

GARANTIVILKÅR

VONROC produkter er udviklet efter de højeste kvalitetsstandarder og er garanteret fri for mangler i såvel materialer som udførelse i den lovpligtige periode, der starter fra datoen for det oprindelige køb. Skulle produktet udvikle nogen fejl i løbet af denne periode på grund af defekte materialer og/eller fabrikationsfejl, så kontakt VONROC direkte.

De følgende forhold er udelukket fra denne garanti:

- Reparationer og eller rettelser er blevet foretaget eller forsøgt foretaget på maskinen af uautoriserede servicecentre.

• Normal slitage.
• Værktøjet har været misligholdt, misbrugt eller vedligeholdt forkert.
• Ikke originale reservedele er blevet anvendt.

Dette udgør den eneste garanti fra virksomheden enten udtrykt eller underforstået. Der er ingen andre garantier udtrykt eller underforstået, som strækker sig ud over forsiden heraf, heri, herunder underforståede garantier for salgbarhed og egnethed til et bestemt formål. VONROC vil under ingen omstændigheder være ansvarlig for hændelige skader eller følgeskader. Forhandlernes afhjælpningsmidler vil være begrænsede til reparation eller udskiftning af fejlbehæftede enheder eller dele.

Produktet og brugermanualen kan ændres. Specifikationerne kan ændres uden forudgående varsel.

1. INSTRUKCJEBEZPIECZEŃSTWA
