S_SG502DC - Pistola a spruzzo per vernice Vonroc - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Pistola per verniciatura senza fili
Marca e modello	Vonroc S_SG502DC
Alimentazione	Batteria agli ioni di litio 20 V (piattaforma VPOWER)
Batterie compatibili	CD801AA (2 Ah), CD803AA (4 Ah)
Caricabatterie compatibile	CD802AA (caricatore rapido)
Peso (solo corpo)	0,84 kg
Capacità del serbatoio	800 ml
Diametro dell'ugello (originale)	2,5 mm (ugelli da 1 mm e 1,8 mm inclusi)
Portata massima di vernice	100 - 200 ml/min
Portata massima d'acqua	500 ml/min
Viscosità massima	70 DIN/s
Livello di pressione sonora (Lpa)	81,1 dB(A) (K = 3 dB(A))
Livello di potenza sonora (Lwa)	92,1 dB(A) (K = 3 dB(A))
Valore di vibrazione	2,578 m/s² (K = 1,5 m/s²)
Uso previsto	Vernici e pitture per uso domestico (a base d'acqua o solvente)
Punto di infiammabilità minimo dei prodotti	32 °C (non utilizzare con solventi infiammabili al di sotto)
Accessori inclusi	Ugelli da 1 mm, 1,8 mm e 2,5 mm, aghi, chiave per ago, agitatore, filtro dell'aria, tubo
Manutenzione regolare	Pulizia dopo ogni utilizzo; sostituire/pulire il filtro dell'aria
Garanzia	Garanzia legale contro difetti di materiali e manodopera
Grado di protezione	Doppio isolamento (classe II)

Domande frequenti - S_SG502DC Vonroc

Quali tipi di vernice si possono usare con la pistola Vonroc S_SG502DC?

Questa pistola accetta vernici, pitture e smalti a base d'acqua o solvente per uso domestico. Evitare prodotti con punto di infiammabilità inferiore a 32 °C (infiammabili).

Come diluire la vernice prima di spruzzare?

Testare la viscosità con l'agitatore: la vernice deve assomigliare a cioccolato liquido. Se è troppo densa, aggiungere 5-10% di solvente adatto, fino al 40% per pitture murali spesse. Utilizzare l'ugello adatto alla viscosità.

Quali sono le batterie compatibili con questa pistola?

La pistola funziona con le batterie VPOWER 20 V: modelli CD801AA (2 Ah) e CD803AA (4 Ah). Utilizzare esclusivamente questi riferimenti per evitare rischi.

Come pulire la pistola dopo l'uso?

Svuotare il serbatoio, sciacquarlo con il solvente adatto, quindi spruzzare solvente pulito fino a quando esce chiaro. Smontare l'ugello e l'ago per pulirli con l'ago di pulizia. Non lasciare mai asciugare la vernice all'interno dell'apparecchio.

Cosa fare se il getto di vernice non è uniforme?

Verificare che l'ugello non sia ostruito, che la vernice sia sufficientemente diluita e che si stia utilizzando il diametro corretto dell'ugello. Regolare il volume e la portata con la rotella e il pulsante di regolazione.

Come cambiare l'ugello e l'ago?

Allentare il dado di fissaggio, rimuovere la testa dell'ugello e l'ugello. Svitare l'ago con la chiave fornita. Installare il nuovo ago e il nuovo ugello, quindi rimontare il tutto serrando il dado.

Quale distanza mantenere tra la pistola e la superficie?

Mantenere la pistola a circa 20-30 cm dalla superficie da verniciare. Eseguire movimenti ampi del braccio, incrociando passate orizzontali e verticali.

Come mantenere il filtro dell'aria?

Allentare la vite posteriore, rimuovere il coperchio del filtro e il filtro. Pulirlo con aria compressa o acqua saponata, asciugarlo completamente prima di rimontarlo. Sostituirlo se usurato.

La pistola può spruzzare prodotti fitosanitari?

No, l'uso previsto è limitato a vernici e pitture domestiche. Non utilizzare per prodotti acidi, granulosi, corrosivi o per il trattamento delle piante.

Cosa fare in caso di perdita di liquido dalla batteria?

Evitare il contatto. In caso di contatto con la pelle, sciacquare abbondantemente con acqua. Se il liquido tocca gli occhi, consultare un medico. La batteria danneggiata deve essere sostituita.

MANUALE UTENTE S_SG502DC Vonroc

IT Traduzione delle istruzioni originali 54

Leggere accuratamente gli avvisi di sicurezza, gli avvisi di sicurezza aggiuntivi e le istruzioni. La mancata osservanza degli avvisi di sicurezza e delle istruzioni potrebbe causare scosse elettriche, incendio e/o gravi lesioni. Mantenere gli avvisi di sicurezza e le istruzioni a portata di mano per future consultazioni.

I seguenti simboli sono utilizzati nel presente manuale utente o sul prodotto:

Leggere il manuale per l'utente.

Denota il rischio di lesioni personali, morte o danni all'utensile in caso di mancata osservanza delle istruzioni contenute nel presente manuale.

Pericolo di scosse elettriche.

Indossare protezioni ocular.

Indossare una mascherina per la polvere Lavorando con il legno, metalli e altri materiali potrebbero venire prodotte polveri dannose per la salute. Non lavorate con materiali che contengono amianto!

Indossare guanti di protezione.

Non esporre alla pioggia.

Non utilizzare in prossimità di fiamme libere. Non fumare.

Tenere lontano chiunque si trovi nelle vicinanze dall'area di lavoro.

Temperatura massima 45°C.

Non gettare la batteria nel fuoco.

Non gettare la batteria nell'acqua.

Apparecchio di Classe II - Doppio isolamento - Non e necessario il collegamento a terra.

Fusibile miniaturizzato a tempo ritardato.

Raccolta differenziata per la batteria agli ioni di litio.

Non smaltire il prodotto in contenitori non idonei.

Il prodotto è conforme alle norme di sicurezza vigenti ai sensi delle direttive europee.

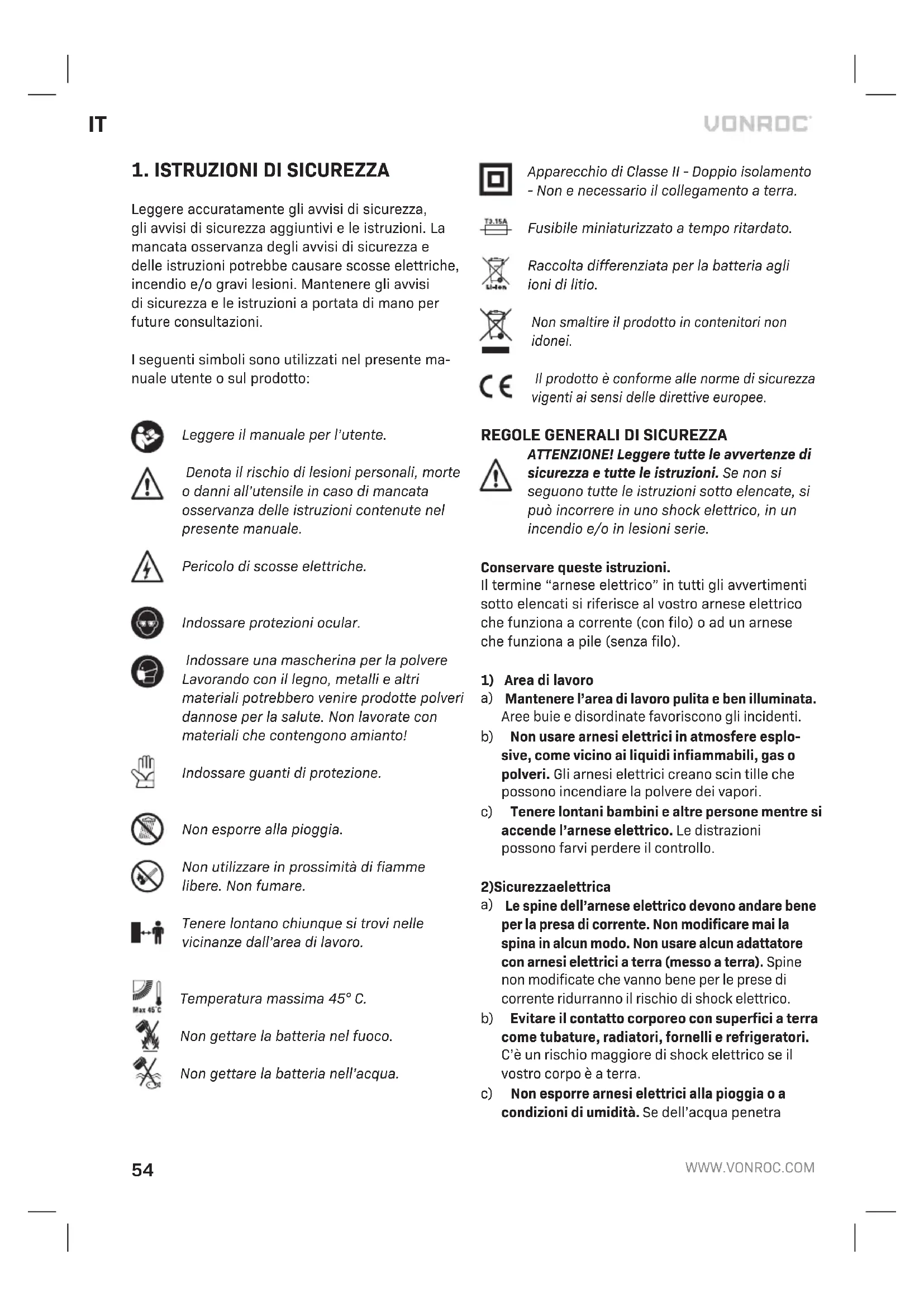

REGOLE GENERALI DI SICUREZZA

ATTENZIONE! Leggere tutte le avvertenze di sicurezza e tutte le istruzioni. Se non si seguono tutte le istruzioni sotto elencate, si può incorrere in uno shock elettrico, in un incendio e/o in lesioni serie.

Conservare queste istruzioni.

Il termine “arnese elettrico” in tutti gli avvertimenti sotto elencati si riferisce al vostro arnese elettrico che funziona a corrente (con filo) o ad un arnese che funziona a pile (senza filo).

1) Area di lavoro

a) Mantenere l'area di lavoro pulita e ben illuminata. Aree buie e disordinate favoriscono gli incidenti.
b) Non usare arnesi elettrici in atmosfere esplosive, come vicino ai liquidi infiammabili, gas o polveri. Gli arnesi elettrici creano scin tille che possono incendiare la polvere dei vapori.
c) Tenere lontani bambini e altre persone mentre si accende l'arnese elettrico. Le distrazioni possono farvi perdere il controllo.

2) Sicurezzaelettrica

a) Le spine dell'arnese elettrico devono andare bene per la presa di corrente. Non modificare mai la spina in alcun modo. Non usare alcun adattatore con arnesi elettrici a terra (messo a terra). Spine non modificate che vanno bene per le prese di corrente ridurranno il rischio di shock elettrico.
b) Evitare il contatto corporeo con superfici a terra come tubature, radiatori, fornelli e refrigeratori. C'è un rischio maggiore di shock elettrico se il vostro corpo è a terra.
c) Non esporre arnesi elettrici alla pioggia o a condizioni di umidità. Se dell'acqua penetra

nell'arnese elettrico aumenterà il rischio di shock elettrico.

d) Non abusare del filo. Non usare mai il filo per trasportare, spingere o staccare dalla presa l'arnese elettrico. Tenere il filo lontano da calore, olio, bordi taglienti o parti mobili. Fili danneggiati o aggrovigliati aumentano il rischio di shock elettrico.
e) Quando si accende un arnese elettrico all'aperto, usare una prolunga adatta a tale uso. Usare un filo adatto all'uso all'aperto ridurrà il rischio di shock elettrico.
f) Se non è possibile evitare l'uso di un elettroutensile in ambiente umido, usare una rete di alimentazione protetta da un interruttore differenziale (salvavita). L'uso di un salvavita riduce il rischio di scosse elettriche.

3) Sicurezzapersonale

a) Stare vigili e attento quando si accende un arnese elettrico. Non usare un arnese elettrico mentre si è stanco o sotto l'effetto di droghe, alcool o medicinali. Un momento di disattenzione mentre si accendono arnesi elettrici può causare delle gravi lesioni personali.
b) Usare dispositivi di protezione individuale. Indossare sempre una protezione per gli occhi. Disposi tivi di sicurezza come mascherina per la polvere, scarpe di sicurezza antiscivolo, casco, o protezioni per le orecchie usate nelle appropriate condizioni, ridurranno le lesioni personali.
c) Prevenire l'avvio accidentale. Assicurarsi che l'interruttore sia spento prima di collegarsi. Trasportare elettroutensili tenendo il dito sull'interruttore di accensione o dare corrente ad elettroutensili con l'interruttore acceso può dare luogo a incidenti.
d) Rimuovere ogni chiave regolatrice o chiave per dadi prima di accendere l'arnese elettrico. Una chiave per dadi o una chiave lasciata attaccata ad una parte rotante dell'arnese elettrico può provocare lesioni personali.
e) Cercare di mantenere l'equilibrio. Mantenere sempre un punto d'appoggio appropriato. Questo consente un controllo migliore dell'arnese elettrico in situazioni inaspettate.
f) Vestirsi adeguatamente. Non indossare vestiti larghi o gioielli. Tenere lontano capelli, vestiti e guanti dalle parti mobili. Vestiti larghi, gioielli o capelli lunghi possono essere presi nelle parti mobili.

g) Se vengono forniti dispositivi per la connessione dell'estrazione della polvere e attrezzature di raccolta, assicurarsi che questi siano collegati e usati correttamente. L'uso di questi dispositivi può ridurre i rischi correlati alla polvere.
h) Non lasciare che la confidenza acquisita dall'u-so frequente induca l'utilizzatore ad assumere comportamenti imprudenti e a ignorare i principi di sicurezza per l'utensile. Una semplice distrazione può provocare gravi lesioni personali in una frazione di secondo.

4) Uso e manutenzione dell'arnese elettrico

a) Non forzare l'arnese elettrico. Usare l'arnese elettrico corretto per il vostro impiego. L'arnese elettrico corretto farà il lavoro meglio e in maniera più sicura alla velocità per la quale è stato progettato.
b) Non usare l'arnese elettrico se l'interruttore non si accende o non si spegne. Ogni arnese elettrico che non può essere controllato con l'interruttore è pericoloso e deve essere riparato.
c) Scollegare la spina dalla sorgente di elettricità prima di fare qualsiasi regolazione, cambiare gli accessori, o conservare arnesi elettrici. Tali misure di sicurezza preventive riducono il rischio di accendere l'arnese elettrico accidentalmente.
d) Conservare gli arnesi elettrici inattivi fuori dalla portata dei bambini e non permettere a persone che non hanno confidenza con l'arnese elettrico o con queste istruzioni di usare l'arnese elettrico. Gli arnesi elettrici sono pericolosi per utenti inesperti.
e) Mantenere gli arnesi elettrici. Controllare il non allineamento o l'attacco di parti mobili, la rottura di parti ed ogni altra condizione che può influire sul funzionamento degli arnesi elettrici. Se è danneggiato, far riparare l'arnese elettrico prima dell'uso. Molti incidenti sono causati da arnesi elettrici mantenuti male.
f) Mantenere gli arnesi da taglio affilati e puliti. È meno probabile che si attacchino degli arnesi da taglio mantenuti correttamente con tagli affiliate e questi sono anche più facili da controllare.
g) Usare l'arnese elettrico, gli accessori e le parti dell'arnese ecc, secondo queste istruzioni e nel modo pensato per il particolare tipo di arnese elettrico, tenendo conto delle condizioni di lavoro e del lavoro da svolgere. L'uso dell'arnese elettrico per operazioni diverse da quelle pensate potrebbe causare situazioni pericolose.
h) Mantenere le impugnature e le superfici di

presa asciutte, pulite e libere da olio e grasso. Impugnature e superfici di presa scivolose non consentono di maneggiare e controllare in sicurezza l'utensile in situazioni impreviste.

5) Uso e manutenzione dell'utensile a batteria

a) Ricaricare l'apparecchio esclusivamente con il caricabatterie specificato dal fabbricante. Se si utilizza un caricabatterie di diverso tipo potrebbero verificarsi incendi.

b) Utilizzare gli utensili elettrici solo con i pacchi batterie appositamente prescritti. L'uso di pacchi batterie di diverso tipo aumenta il rischio di infortunio o incendio.

c) Quando il pacco batterie non è in uso, tenerlo lontano da oggetti metallici quali fermagli, monete, chiavi, chiodi, viti o altri piccoli oggetti metallici che potrebbero mettere in collegamento i due poli. Se i poli vengono messi in corto circuito, la batteria potrebbe emettere scintille o fiammate.

d) In condizioni di uso scorretto, la batteria potrebbe emettere liquido: evitare pertanto di entrarvi in contatto. In caso di contatto accidentale, risciacquare con acqua. Se il liquido entra a contatto con gli occhi, consultare immediatamente un medico. Il liquido emesso dalla batteria può causare irritazioni o ustioni.

e) Non utilizzare un pacco batterie o l'utensile se danneggiati o manomessi. Pacchi batterie danneggiati o manomessi potrebbero avere comportamenti imprevisti con il rischio di incendiarsi, esplodere o provocare lesioni a persone.

f) Non esporre un pacco batterie o l'utensile alle fiamme o a temperature eccessivamente elevate. L'esposizione alle fiamme o a temperature superiori a 130 °C potrebbe provocare un'esplosione. NOTA: la temperatura di "130 °C" corrisponde a "265 °F".

g) Seguire tutte le istruzioni per la ricarica e non caricare il pacco batterie o l'utensile a temperature che non rientrino nell'intervallo specificato nelle istruzioni. Se si effettua la ricarica in modo improprio o a temperature non comprese nell'intervallo specificato, il pacco batterie potrebbe subire danni e potrebbe aumentare il rischio di incendi.

6) Riparazione

a) L'assistenza per l'elettroutensile deve essere prestata da un tecnico qualificato che utilizzi soltanto ricambi originali. In questo modo viene garantita la sicurezza dell'elettroutensile.

b) Non tentare di riparare pacchi batterie danneggiati. La riparazione dei pacchi batteria deve essere effettuata esclusivamente dal produttore o presso centri di assistenza autorizzati.

ISTRUZIONI DI SICUREZZA SUPPLEMENTARI

- NON SPRUZZARE MAI CONTRO LE PERSONE - Non si deve mai puntare l'ugello della pistola in direzione di persone o animali. Non permettere mai allo spruzzo di venire a diretto contatto con la pelle.

- PUNTO DI INFIAMMABILITA' - Questa pistola a spruzzo non deve mai essere utilizzata per spruzzare su vernici e solventi infiammabili con un punto di infiammabilità inferiore ai 32°C.

- VENTILAZIONE - Assicurarsi che nella zona di lavoro vi sia sempre un'adeguata ventilazione durante lo spruzzo.

- UGELLO A CESTINO - Durante l'utilizzo tenere sempre montato l'ugello di spruzzo a cestino.

- TENETE IN CONSIDERAZIONE L'AMBIENTE DELLA ZONA DI LAVORO - Non utilizzate mai la pistola a spruzzo laddove vi sia rischio d'incendio o di esplosione.

- SIATE CONSAPEVOLI DI OGNI TIPO DI PERICO-LO - Siate consapevoli di qualsiasi pericolo proveniente dal prodotto spruzzato e consultate le indicazioni riportate sul recipiente o le informazioni fornite dal produttore.

- NON SPRUZZATE - Non spruzzate alcun prodotto per il quale non siate a conoscenz del pericolo.

- UTILIZZATE UNA PROTEZIONE PER GLI OCCHI - Utilizzate sempre una appropriata protezione per gli occhi, così da evitare i vapori o i fumi pericolosi.

- PORTARE UNA MASCHERA - Non utilizzate mai una pistola a spruzzo senza portare una maschera.

- PROTEGGETE IL VOSTRO UDITO - Portate delle protezioni anti-rumore, se il rumore della pressione dovesse superare gli 85 dB(A).

- ESEGUI TE UNA CORRETTA MANUTENZIONE - Tenete ben pulita la pistola a spruzzo, i recipienti delle vernici e gli ugelli. Non pulire utilizzando liquidi infiammabili il cui punto di infiammabilità sia inferiore ai 32°C. Controllate periodicamente il cavo di alimentazione e, nel caso in cui fosse danneggiato, fatelo sostituire da una persona qualificata.

- FIAMMA NUDA - Non spruzzate mai in prossimità di una fiamma nuda o di una fiammella di

un'apparecchiatura.

• SIGARETTA - Non si deve mai fumare durante la nebulizzazione.
• DILUIZIONE - Leggete sempre le raccomandazioni o istruzioni di diluizione della vernice rilasciate dal produttore prima di utilizzare la vernice o qualsiasi altro prodotto.
• STACCATE L'INTERRUTTORE DI ALIMENTAZIONE - Scollegare sempre la batteria durante l'operazione di riempimento della tazza della vernice o di pulizia della pistola a spruzzo.
• SPEGNETE L'APPARECCHIO QUANDO NON SPRUZZATE - Evitare di far funzionare l'apparecchio per qualsiasi lasso di tempo con la manopola di regolazione del flusso completamente chiusa. Quando si lavora all'aperto tenere conto dell'area circostante, in quanto il prodotto nebulizzato potrebbe essere deviato accidentalmente dal vento nelle zone non protette.

Non ci riterremo responsabili di eventuali danni provenienti dall'utilizzo di sostanze inappropriate o di vernici che non sono state diluite correttamente, e di qualsiasi pericolo per la salute proveniente da una mancanza di ventilazione.

Spegnete immediatamente la pistola spruzzo:

• In caso di interruttore difettoso.
• In caso di fumo o di odore d'isolamento bruciato.

AVVERTENZE DI SICUREZZA PER LA BATTERIA

a) Non aprire la batteria. Pericolo di cortocircuito.
b) Proteggere la batteria dal calore, ad esempio dalla luce solare intensa, dal fuoco, dall'acqua e dall'umidità. Pericolo di esplosione.
c) In caso di danni e uso improprio della batteria, potrebbero essere emessi dei vapori. Venti-lare l'area e rivolgersi a un medico in caso di malessere. I vapori possono irritare il sistema respiratorio.
d) Utilizzare la batteria solo in combinazione con il prodotto Vonroc. Questo accorgimento protegge la batteria da un sovraccarico pericoloso.
e) La batteria può essere danneggiata da oggetti appuntiti come chiodi o cacciaviti o da una forza applicata esternamente. Si può verificare un cortocircuito interno e la batteria potrebbe bruciare, fumare, esplodere o surriscaldarsi.

AVVERTENZE DI SICUREZZA PER IL CARICABATTERIE

Uso previsto

Caricare solo pacchi batteria ricaricabili di tipo CD801AA e CD803AA con il caricabatterie. Batterie di tipi diversi potrebbero esplodere provocando lesioni personali e danni.

a) L'apparecchio non deve essere usato da persone con capacità fisiche, sensoriali o mentali ridotte (bambini inclusi) o che non hanno alcuna esperienza o conoscenza dell'apparecchio, a meno che non siano sorvegliate o siano state istruite sull'uso del prodotto.
b) Accertarsi che i bambini non giochi con il caricabatterie.
c) Non ricaricare batterie non ricaricabili!
d) Durante la carica le batterie devono rimanere inserite nell'area adeguatamente ventilata!

Sicurezza elettrica

Controllare sempre che la tensione di alimentazione corrisponda alla tensione indicata sulla targhetta delle caratteristiche.

• Non utilizzare l'elettroutensile quando il cavo o la spina di alimentazione sono danneggiati.
• Utilizzare esclusivamente cavi di prolunga idonei per la potenza nominale dell'elettroutensile, con conduttori di sezione minima di 1.5 mm ^2 . Quando si utilizza un cavo di prolunga con avvolgicavo, svolgere sempre completamente il cavo.

2. INFORMAZIONI RELATIVE ALL'ELETTROUTENSILE

DATI TECNICI

Il presente manuale è stato predisposto per diversi assortimenti / codici articolo.

Verificare il codice articolo corrispondente nella tabella di specificazione sottostante per la composizione e i contenuti corretti per il proprio assortimento.

Numero modello	Batterie incluse	Caricabatterie incluso
SG502DC	-	-
S_SG502DC	CD801AA CD802AA
S2_SG502DC	2 x CD801AA CD802AA
S3_SG502DC	CD803AA CD802AA

Informazioni sul prodotto
Tensione 20V	---
Portata d'acqua max. 500 ml/min
Flusso di vernice max. 100-200 ml/min
Viscosità Max 70 DIN/s
Contenuto del recipiente 800 ml
Diametro dell'ugello 1mm, 1,8mm & 2,5mm
Peso 0,84 kg
Lpa (cap. di pressione del suono)	81,1 dB(A) K=3dB(A)
Lwa (livello di potenza del suono)	92,1 dB(A) K=3dB(A)
Vibrazione 2,578m/s2 K=1,5 m/s2

Modello n.° CD801AA
Tipo di batteria Ioni di litio
Tensione 20V	——
Capacità 2,0 Ah
Caricabatterie consigliato	CD802AA
Peso	0,3 kg

Modello n.° CD802AA
Ingresso del caricabatterie	220-240V, 50Hz 0,4A
Uscita del caricabatterie	21V —— 2,5A
Tempo di ricarica batteria 2Ah	60 minuti
Tempo di ricarica batteria 4Ah	120 minuti
Batterie consigliate	CD801AA, CD803AA
Peso	0,36 kg

Modello n.° CD803AA
Tipo di batteria	loni di litio
Tensione	20V=
Capacita	4.0,Ah
Caricabatterie consigliato	CD802AA
Peso	0,65 kg

Utilizzare esclusivamente le batterie seguenti della piattaforma di batterie da 20V VONROC VPOWER.

L'uso di batterie diverse potrebbe causare gravi lesioni personali o danni all'elettroutensile.

Batteria agli ioni di litio da 20V, 2Ah, CD801AA

Batteria agli ioni di litio da 20V 4Ah, CD803AA

Il caricabatterie seguente può essere usato per caricare queste batterie.

Caricabatterie rapido CD802AA

Le batterie della piattaforma di batterie da 20V VONROC VPOWER sono intercambiabili con tutti gli elettroutensili con batterie della piattaforma da 20V VONROC VPOWER.

Livello delle vibrazioni

Il livello di emissione delle vibrazioni indicato sul retro di questo manuale di istruzioni è stato misurato in conformità a un test standardizzato stabilito dalla norma EN 62841 questo valore può essere utilizzato per mettere a confronto un l'utensile con un altro o come valutazione preliminare di esposizione alla vibrazione quando si impiega l'utensile per le applicazioni menzionate.

• se si utilizza l'utensile per applicazioni diverse, oppure con accessori differenti o in scarse condizioni, il livello di esposizione potrebbe aumentare notevolmente.
• i momenti in cui l'utensile è spento oppure è in funzione ma non viene effettivamente utilizzato per il lavoro, possono contribuire a ridurre il livello di esposizione.

Proteggersi dagli effetti della vibrazione effettuando la manutenzione dell'utensile e dei relativi accessori, mantenendo le mani calde e organizzando i metodi di lavoro.

DESCRIZIONE

I numeri che compaiono nel testo si riferiscono agli schemi riportati alle pagine 2-4.

1. Grilletto di azionamento
2. Pomello di regolazione del flusso di vernice
3. Impugnatura
4. Batteria (non inclusa)
5. Pulsante di sblocco batteria
6. Fermo
7. Unità di spruzzatura
8. Blocco motore
9. Rotella di regolazione della quantità di vernice spruzzata
10. Tappo della tazza
11. Tazza della vernice

12. Agitatore

13. Ago dell'ugello (2,5 mm assemblato sulla macchina)

14. Ugello (2,5 mm assemblato sulla macchina)

15.Testinadell'ugello

1. Ghiera di regolazione dell'ugello

2. Dado di fissaggio dell'ugello

3. Chiave per ugelli

4. Ago per la pulizia

20.Viti

1. Coperchio del filtro dell'aria

22.Filtrodell'aria

23.Tubomontante

1. Ago dell'ugello (1 mm)

2. Ugello (1 mm)

3. Ago dell'ugello (1,8 mm)

4. Ugello (1,8 mm)

5. Pulsante per spie a LED batteria

6. Spie a LED batteria

7. Caricabatterie

8. Indicatori a LED caricabatterie

3.MONTAGGIO

Prima di compiere qualsiasi intervento sull'elettroutensile rimuovere la batteria.

Prima del primo utilizzo la batteria deve essere caricata.

Inserimento della batteria nella macchina (Fig. C-1)

Assicurarsi che la batteria sia pulita esternamente prima di collegarla al caricabatterie o alla macchina.

1. Inserire la batteria (4) nella base dell'elettroutensile, come illustrato nella Figura C-1.

2. Spingere in avanti la batteria finché scatta in posizione con un clic.

Rimozione della batteria dalla macchina (Fig. C-1)

1. Premere il pulsante di sblocco batteria (5).

2. Estrarre la batteria (4) dalla macchina, come illustrato nella Fig. C-1.

Verifica dello stato di carica della batteria (Fig. C-2)

- Per verificare lo stato di carica della batteria, premere brevemente il pulsante (28) sulla batteria.

- La batteria presenta 3 spie che indicano il livello di carica: piu spie sono accese piu la batteria e carica.

- Se le spie non sono illuminate di rosso, significa che la batteria e completamente scarica e deve essere ricaricata immediatamente.

Carica della batteria con il caricabatterie (Fig. C-2)

1. Rimuovere la batteria (4) dalla macchina.
2. Capovolgere la batteria (4) e inserirla nel caricabatterie (30), come illustrato nella Fig. C-2.
3. Spingere la batteria finche si incastra nell'apposito alloggiamento.
4. Collegare la spina del caricabatterie a una presa elettrica e attendere un momento. Gli indicatore a LED sul caricabatterie (31) si illuminano e mostrano lo stato di carica della batteria.

Sul caricabatterie sono presenti 2 indicatori a LED (29) che mostrano lo stato del processo di carica:

Stato LED rosso	Stato LED verde	Stato del caricabatterie
Spento Spento		Nessuna alimentazione
Spento Acceso stabile		Modalità standby:- Nessuna batteria inserita oppure,- Batteria inserita ma la ricarica è terminata
Acceso stabile Spento		Carica della batteria in corso

• Per caricare completamente la batteria da 2Ah possono essere necessari fino a 60 minuti.
• Per caricare completamente la batteria da 4Ah possono essere necessari fino a 120 minuti.

Una volta caricata la batteria, rimuovere la spina del caricabatterie dalla presa di corrente e rimuovere la batteria dal caricabatterie.

Se si prevede che la macchina non verrà usata per molto tempo si consiglia di conservare le batterie cariche.

Attacco del blocco motore all'unità di spruzzatura (Fig. D)

- Con una mano tenere il blocco motore (8) in po - sizione verticale, rivolto verso l'alto, e con l'altra mano porre l'unità di spruzzatura (7) sul blocco motore (8) a 90°, come illustrato nella Fig. D.

- Allineare la scanalatura sull'unità di spruzzatura (7) con la tacca all'interno del blocco motore (8). Ruotare l'unità di spruzzatura (7) di 90° fino a quando si avvertirà un clic.

Distacco del blocco motore dall'unità di spruzzatura (Fig. E)

- Afferrare il blocco motore (8), premere il fermo (6) in direzione dell'unità di spruzzatura (7) e ruotare di 90° per sganciarla.

Aggancio e sgancio della tazza della vernice all'unità/dall'unità di spruzzatura.

• Per agganciare: allineare la tazza della vernice (11) al tappo della tazza (10) e avvitare.
• Per sganciare: svitare la tazza del prodotto da spruzzare (11) dal tappo della tazza (10).

Sostituzione dell'ugello e dell'ago dell'ugello

L'ugello potrà essere assemblato sulla pistola a spruzzo direttamente, appena estratto dalla confezione. Per sostituire l'ugello attenersi ai passaggi seguenti.

• Svitare il dado di fissaggio dell'ugello (17) e rimuoverlo.
• Estrarre la testina dell'ugello (15) e l'ugello (14) dalla pistola.
• Svitare l'ago dell'ugello (13) utilizzando la chiave per ugelli (18), come illustrato nella Fig. I.
• Prendere il nuovo ago dell'ugello (24, 26) e reinserirlo nell'unità di spruzzatura, quindi serrare con la chiave per ugelli (18).
• Prendere il nuovo ugello (25, 27) e fissarlo sulla testina dell'ugello (15).
• Rimettere la testina (15) e il gruppo ugello sull'unità di spruzzatura.
• Chiuderlo serrando il dado di fissaggio dell'ugello (17).

4.USO

Preparazione per l'uso della pistola a spruzzo

Passaggio 1. Viscosità/diluizione della vernice

Questo dispositivo è in grado di spruzzare prodotti con una viscosità massima di 70 DIN/s. Le vernici per rivestimenti a bassa viscosità, le vernici a base di acqua e solvente, i prodotti di finitura, i primer, le vernici bicomponente, le vernici di finitura trasparenti, i sigillanti per vernici e i prodotti per la conservazione del legno spesso non necessitano di essere diluiti. Di frequente invece occorre diluire pitture murali e vernici e tinte dense.

Consiglio! Con la viscosità bassa, utilizzare l'ugello piccolo e con la viscosità bassa utilizzare l'ugello più grande.

Avvertenza! Usare solo pitture murali di consistenza uniforme, senza granuli né grumi, diversamente l'ugello si ostruisce.

PREPARAZIONE DELLA VERNICE

Verificare/provare la viscosità della vernice.

- Immergere l'agitatore (12) nella vernice all'interno della tazza (11) ed estrarre l'agitatore dal prodotto per controllare in che modo gocciola. Quando assume la consistenza del cioccolato liquido, il prodotto è pronto per eseguire la prova, descritta al passaggio 4 (Prova e regolazione del ventaglio del getto, del volume di spruzzatura e del flusso).

Se il prodotto da spruzzare è molto denso e simile al gel, diluirlo per il 5% o il 10%.

Per le piccole quantità questa operazione può essere svolta facilmente utilizzando l'apposito agitatore.

1. Mettere l'agitatore (12) nel contenitore della vernice, come mostrato nella Fig. E1, e versare il prodotto da spruzzare fino a una delle tacche sul contenitore, come illustrato nella Fig. E2.
2. Per diluire per il 10%: aggiungere diluente idoneo fino alla tacca successiva. Per diluire per il 5%: aggiungere diluente idoneo fino a metà della tacca successiva.
3. Rimescolare il diluente nel prodotto da spruzzare fino a quando non sarà completamente mischiato.

Controllare di nuovo la viscosità e quando assume la consistenza del cioccolato liquido, il prodotto è pronto per eseguire la prova descritta al passaggio

4 (Prova e regolazione del ventaglio del getto, del volume di spruzzatura e del flusso). Se il prodotto dovesse essere ancora troppo denso, ripetere il procedimento aggiungendo un altro 5% o 10% di diluente.

Consiglio! Le pitture murarie sono per la maggior parte dense e potrebbe essere necessario diluirle fino al 40%.

Passaggio 2. Preparazione della superficie da spruzzare

- Coprire con cura e su un'ampia superficie l'area intorno alla zona da spruzzare. Qualsiasi superficie non coperta correttamente può essere involontariamente spruzzata.

Avvertenza! Quando si lavora all'aperto tenere conto dell'area circostante, in quanto il prodotto nebulizzato potrebbe essere deviato accidentalmente dal vento nelle zone non protette.

• La superficie da spruzzare deve essere pulita, asciutta e libera da grasso o polvere.
• Le superfici levigate devono prima essere carteggiate leggermente e la polvere di carteggiatura deve essere rimossa.

Passaggio 3. Riempimento della tazza della vernice

• Rimuovere la tazza della vernice (11) dall'unità di spruzzatura.
• Riempire la tazza con il prodotto da spruzzare fino a 800 ml.
• Regolare il tubo montante (23) in base alla posizione in cui si intende utilizzare la pistola a spruzzo (angolo di spruzzo verso l'alto come illustrato nella Fig. F; angolo di spruzzo verso il basso come illustrato nella Fig. G).
• Accertarsi che la guarnizione e il tubo montante (23) siano installati correttamente nel tappo della tazza (10). Avvitare la tazza della vernice (11) sul tappo della tazza (10).

Passaggio 4. Prova e regolazione dell'effetto del getto, della quantità di vernice e del flusso (Figg. A + B)

Nota: prima di cominciare a spruzzare sulla superficie da trattare è consigliabile eseguire una prova iniziale su una piccola area di materiale di scarto.

Consiglio! Con la viscosità bassa, utilizzare l'ugello piccolo e con la viscosità bassa utilizzare l'ugello più grande.

1. Scegliere l'effetto del getto: orizzontale o verticale, ruotando la ghiera di regolazione dell'ugello (16) verso sinistra o verso destra.
2. Regolare la quantità di prodotto spruzzato

mediante l'apposita rotella di regolazione (9): ruotare la rotella verso sinistra (-) per ridurre la quantità di prodotto e verso destra (+) per aumentarla. Nota: per le superfici o gli oggetti più piccoli è consigliato selezionare la quantità bassa. Per le superfici o gli oggetti più grandi si consiglia di selezionare la quantità alta.

Consiglio: si raccomanda di iniziare impostando la quantità minima.

1. Regolare il flusso di vernice utilizzando il rispettivo pomello di regolazione (2): ruotare il pomello verso sinistra per ridurre il flusso e verso destra per aumentare il flusso. Nota: più diluita è la vernice, più basso dovrebbe essere il flusso. Quando si utilizza una vernice più densa, assicurarsi di regolare un flusso più alto.

Consiglio: più strati leggeri anziché un solo strato aiuterà a evitare sbavature di vernice.

1. Dirigere la pistola a spruzzo verso la superficie da spruzzare e premere il grilletto di azionamento (1). Mantenere la parte anteriore della pistola a spruzzo a circa 20-30 cm di distanza dalla superficie da spruzzare. Effettuare movimenti del braccio lunghi anziché brevi movimenti del polso, come illustrato nella Fig. H. Il metodo più adatto per la spruzzatura di superficie è quello che prevede un percorso a croce, iniziando con passate orizzontali e terminando con leggere passate verticali. Vedere la Fig. J.

2. Rilasciare il grilletto di azionamento (1) per interrompere lo spruzzo.

3. Controllare la qualità del getto Un buon getto è distribuito uniformemente quando colpisce la superficie. In caso contrario (dopo aver regolato il flusso al massimo) verifi- care i seguenti punti:

- l'ugello potrebbe essere usurato;

- potrebbe essere necessario un ugello più piccolo;

- la vernice potrebbe dover essere diluita.

1. Regolare l'effetto del getto (passaggio A), la quantità di vernice (passaggio B) e il flusso di vernice (passaggio C) in base al prodotto, all'oggetto/alla superficie da spruzzare e alla copertura desiderata. Se non si è soddisfatti dei risultati della prova ripetere i passaggi da D ad H.

Lasciare sempre asciugare la vernice/pittura/tinta per il tempo di asciugatura consigliato per il prodotto per l'applicazione di più mani. Diverse mani leggere piuttosto che una sola mano spessa contribuiranno ad evitare la sbavatura della vernice.

5.MANUTENZIONE

Prima di eseguire qualsiasi operazione di pulizia e intervento di manutenzione spegnere sempre l'elettroutensile e rimuovere la batteria dall'elettroutensile.

Pulizia dopo ciascun utilizzo

È fondamentale che la pistola a spruzzo venga pulita a fondo dopo ciascun utilizzo. Se non la si pulisce, quasi certamente si bloccherà e potrebbe non funzionare la volta successiva. La garanzia non copre uno spruzzatore che non sia stato pulito correttamente dall'utilizzatore.

Dopo ciascun utilizzo è necessario adottare le seguenti misure:

1. Svuotare la vernice non utilizzata dalla tazza (11). Non lasciare mai asciugare la vernice nell'unità (tazza, tubo montante, ago, ugello), poiché il prodotto essiccato impedisce il corretto funzionamento della pistola a spruzzo. Il mancato rispetto di questa importante precauzione invaliderà la garanzia.
2. Pulire accuratamente la tazza con il diluente usato.
3. Versare un po' di diluente nel contenitore e spruzzare fino a quando dalla pistola a spruzzo uscirà solo diluente pulito.

Quando si lavora all'aperto tenere conto dell'area circostante, in quanto il prodotto nebulizzato potrebbe essere deviato accidentalmente dal vento nelle zone non protette.

1. Pulire la guarnizione e il tubo montante (23) con il diluente.
2. Pulire l'ugello e rimuovere tutto lo sporco o la vernice rimasti.

- Rimuovere il dado di fissaggio dell'ugello (17), la testina dell'ugello (15), l'ugello (14) e l'ago dell'ugello (13), come spiegato al capitolo relativo alla sostituzione dell'ugello.

- Pulire accuratamente tutte le parti dell'ugel-

lo, senza immergerle in acqua o detergenti.

1. Se il foro del cilindro dovesse ostruirsi, utilizzare un apposito ago per la pulizia del cilindro.
2. Tenere pulite le feritoie di ventilazione dell'apparecchio al fine di evitare il surriscaldamento del motore.
3. Le feritoie di ventilazione devono essere libere da polvere e sporcizia. Qualora non si riesca a rimuovere la sporcizia, utilizzare un panno morbido immerso in acqua e sapone. Non utilizzare mai solventi come benzene, alcool, ammoniaca, ecc. che possono aggredire gli elementi in plastica.
4. Il filtro dell'aria (22) deve essere libero da polvere e sporco. Di tanto in tanto è necessario pulire il filtro dell'aria. Rimuovere il filtro dell'aria come spiegato nel capitolo "Pulizia e sostituzione del filtro dell'aria".
5. Pulire la parte esterna dell'apparecchio.

- Pulire gli elementi in plastica con un panno morbido e pulito, preferibilmente dopo ogni utilizzo.

Non utilizzare detergenti aggressivi (solventi o detergenti abrasivi), né una spugna abrasiva od oggetti appuntiti.

Non porre né immergere la pistola a spruzzo in acqua o in altri liquidi.

Leggere sempre le precauzioni stabilite dal produttore della pittura/vernice.

- Non utilizzare liquidi contenenti sostanze abrasive, quali ossido di piombo rosso, smalti e sostanze caustiche e alcaline. L'uso di questi liquidi può portare ad un'eccessiva usura o corrosione del gruppo pompa.

Pulizia/sostituzione del filtro dell'aria (Fig. B)

• Allentare la vite (20) sul retro della pistola a spruzzo.
• Rimuovere il coperchio del filtro (21) ed estrarre il filtro dell'aria (22).
• Pulire il filtro dell'aria (22), assicurandosi sempre che sia asciutto prima di rimontarlo.
• Rimettere il filtro dell'aria asciutto o un filtro dell'aria sostitutivo nel blocco motore (8).
• Riposizionare il coperchio del filtro (21) e serrare con le viti (20).

RISPETTO AMBIENTALE

Le apparecchiature elettriche o elettroniche difettose e/o scartate devono essere raccolte presso gli opportuni siti di riciclaggio.

Solo per i Paesi CE

Non smaltire gli elettroutensili insieme ai rifiuti domestici. Secondo la Direttiva europea 2012/19/EC sui rifiuti delle apparecchiature elettriche ed elettroniche e relativa implementazione nelle normative locali, gli elettroutensili ormai inutilizzabili devono essere raccolti separatamente e smaltiti in modo ecologico.

DEFINIZIONI DELLA GARANZIA

I prodotti VONROC sono sviluppati secondo i più elevati standard di qualità e viene garantita l'assenza di difetti nei materiali e nella manodopera per il periodo contrattuale a partire dalla data di acquisto originale. Qualora il prodotto dovesse subire un guasto qualsiasi durante questo periodo a causa di difetti nei materiali e/o nella manodopera, si prega di contattare direttamente il VONROC.

Le seguenti circostanze sono escluse da questa garanzia:

• Riparazioni e/o modifiche alla macchina sono state eseguite o tentate da centri di assistenza non autorizzati.
• Normaleusura.
• L'utensile è stato abusato, utilizzato o manutenuto in modo improprio.
• Sono state utilizzate parti di ricambio non originali

Ciò costituisce l'unica garanzia espressa o implicita fornita dall'azienda. Non esistono altre garanzie espresse o implicite che si estendono oltre il presente documento, ivi comprese le garanzie implicite di commerciabilità e idoneità per uno scopo particolare. In nessun caso VONROC sarà responsabile di eventuali danni incidentali o consequenziali. I rimedi dei rivenditori saranno limitati alla riparazione o sostituzione di unità o parti non conformi.

Il prodotto e il manuale per l'utente sono soggetti a modifiche. I dati tecnici possono essere modificati senza ulteriore notifica.

1. SÄKERHETSFÖRESKRIFTER
