BRUKSANVISNING F120 BONECO

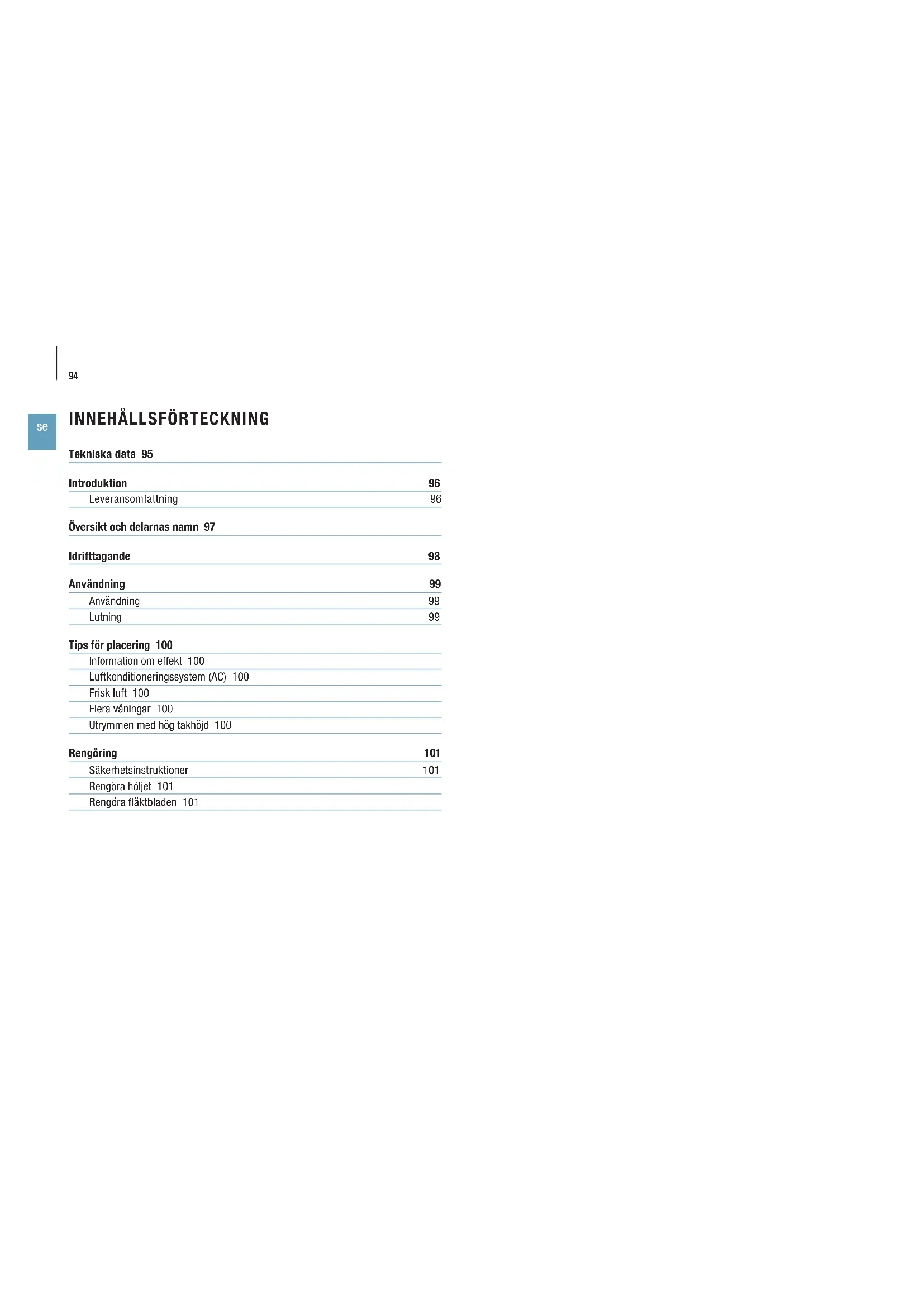

Tekniska data 95 Introduktion 96 Leveransomfattning 96 Översikt och delarnas namn 97 Idrifttagande 98 Användning 99 Användning 99 Lutning 99 Tips för placering 100 Information om effekt 100 Luftkonditioneringssystem (AC) 100 Frisk luft 100 Flera våningar 100 Utrymmen med hög takhöjd 100 Rengöring 101 Säkerhetsinstruktioner 101 Rengöra höljet 101 Rengöra fläktbladen 10195

Tekniska data* Modell BONECO F120 Nätaggregatspänning 220 – 240V ~ 50Hz Effektförbrukning 20 W (max-inställning) Ljudnivå vid drift 55 dB(A) (max-inställning) Luftgenomströmning 610 m

/ h Lufthastighet 4,1 m / s Mått L×B×H 278 × 278 × 540 mm Vikt 2,9 kg TEKNISKA DATA *Kan komma att ändras96

LEVERANSOMFATTNING BONECO F120 Air Shower-fläkt Handbok Säkerhetsinstruktioner HEJ! Vad roligt att du har köpt en BONECO F120 Air Shower- fläkt! Denna effektfulla enhet anpassar sig smidigt efter dina behov. När du ställer in den på det låga effektläget ger den en härligt svalkande fläkt på varma dagar. Om du istället använder ett luftkonditioneringssystem fördelar den kraftfulla fläkten luften jämnt i hela rummet så att det blir samma temperatur överallt. Vid utvecklingen av BONECO F120 Air Shower-fläkten har fokus legat på att den ska vara hållbar och kräva lite underhåll. Fläktbladens unika form ger en jämn luftge- nomströmning med minimal energiförbrukning – en viktig vinst för miljön. Den eleganta designen gör att fläkten passar väl ihop med alla slags inredningsstilar så att du kan använda din BONECO F120 Air Shower-fläkt året runt. Vi hoppas att du kommer att bli nöjd med din nya BONECO F120 Air Shower-fläkt! INTRODUKTION97

1 Effektreglage 2 Fläktenhet 3 Bas med nätkabel

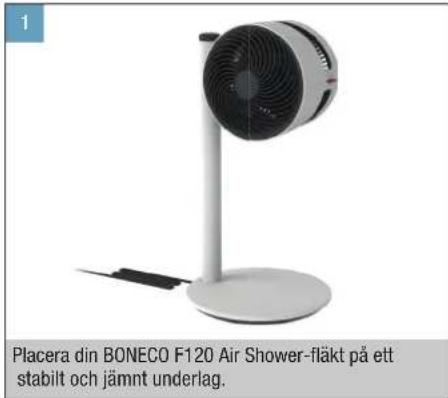

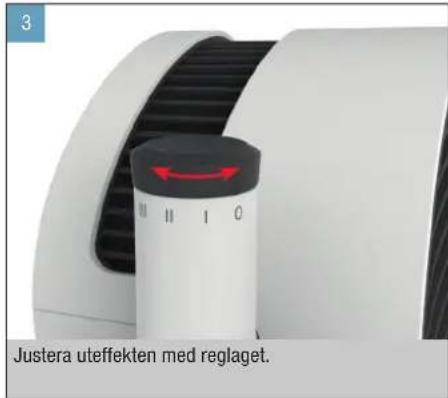

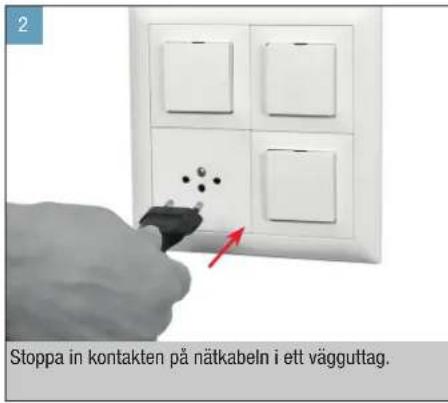

Placera din BONECO F120 Air Shower-fläkt på ett stabilt och jämnt underlag. Stoppa in kontakten på nätkabeln i ett vägguttag. Justera uteffekten med reglaget.99

ANVÄNDNING BONECO F120 Air Shower-fläkt är utformad för att vara enkel att använda. Uteffekten justeras i tre steg med ett enda reglage:0 › I › II › III LUTNING Fläktenheten går att luta 270 grader för hand. Fläktenheten roterar inte ett helt varv (360 grader). ANVÄNDNING 270°100

BONECO F120 Air Shower-fläkten är utrustad med en kraftfull fläkt som klarar att förflytta stora luftvolymer. Så här används den här funktionen: Styr luften i en viss riktning för att få ett jämnt rumsklimat. Exemplen nedan visar hur du gör det.

I luftkonditionerade utrymmen där det är högt i tak sjun- ker den svala luften mot golvet medan den varma luften stiger mot taket. Vinkla BONECO F120 Air Shower-fläkten rakt upp för en uppfriskande luftdusch.

På sommaren blir det gärna varmt och kvavt på övervå- ningen. Den kraftfulla BONECO F120-fläkten riktar den svala luften från nedervåningen så att det blir samma temperatur på alla våningar. LUFTKONDITIONERINGSSYSTEM (AC) En AC distribuerar temperaturen på olika sätt. Använd din BONECO F120 Air Shower-fläkten för att förflytta den varma luften i riktning mot luftkonditioneringssystemet. Det går att göra direkt eller indirekt med hjälp av luftcir- kulation, enligt bilden. FRISK LUFT BONECO F120 Air Shower-fläkten hjälper dig att få bättre ventilation inomhus. Om du inte har ett naturligt kors- drag kan du styra den friska luften direkt från fönstret till önskat rum.101

RENGÖRING SÄKERHETSINSTRUKTIONER Koppla alltid ur din BONECO F120 innan du börjar städa! Annars finns det risk för elstötar och svåra skador! Använd inte alkohol eller frätande rengöringsmedel.

BONECO F120 är utformad för att kräva lite underhåll, även efter flera års användning. I de flesta fall räcker det att torka av fläkten med en torr trasa. Om smutsen är svår att få bort kan du torka höljet med en fuktig trasa. Tillsätt lite diskmedel i vattnet.

1. Tippa fläktenheten uppåt och lossa säkerhetsskru-

2. Ta bort frontgallret genom att vrida det en aning

3. Skruva loss säkerhetsskruven i mitten genom att

4. Ta loss fläktbladet och rengör det med en fuktig

5. Sätt ihop enheten igen genom att utföra arbetsste-

gen ovan i omvänd ordning.

6. Sätt fast frontgallret med säkerhetsskruven. När du

gör det, var noga med att skruven hamnar rätt på gallret.102 se103
