HASZNÁLATI ÚTMUTATÓ F120 BONECO

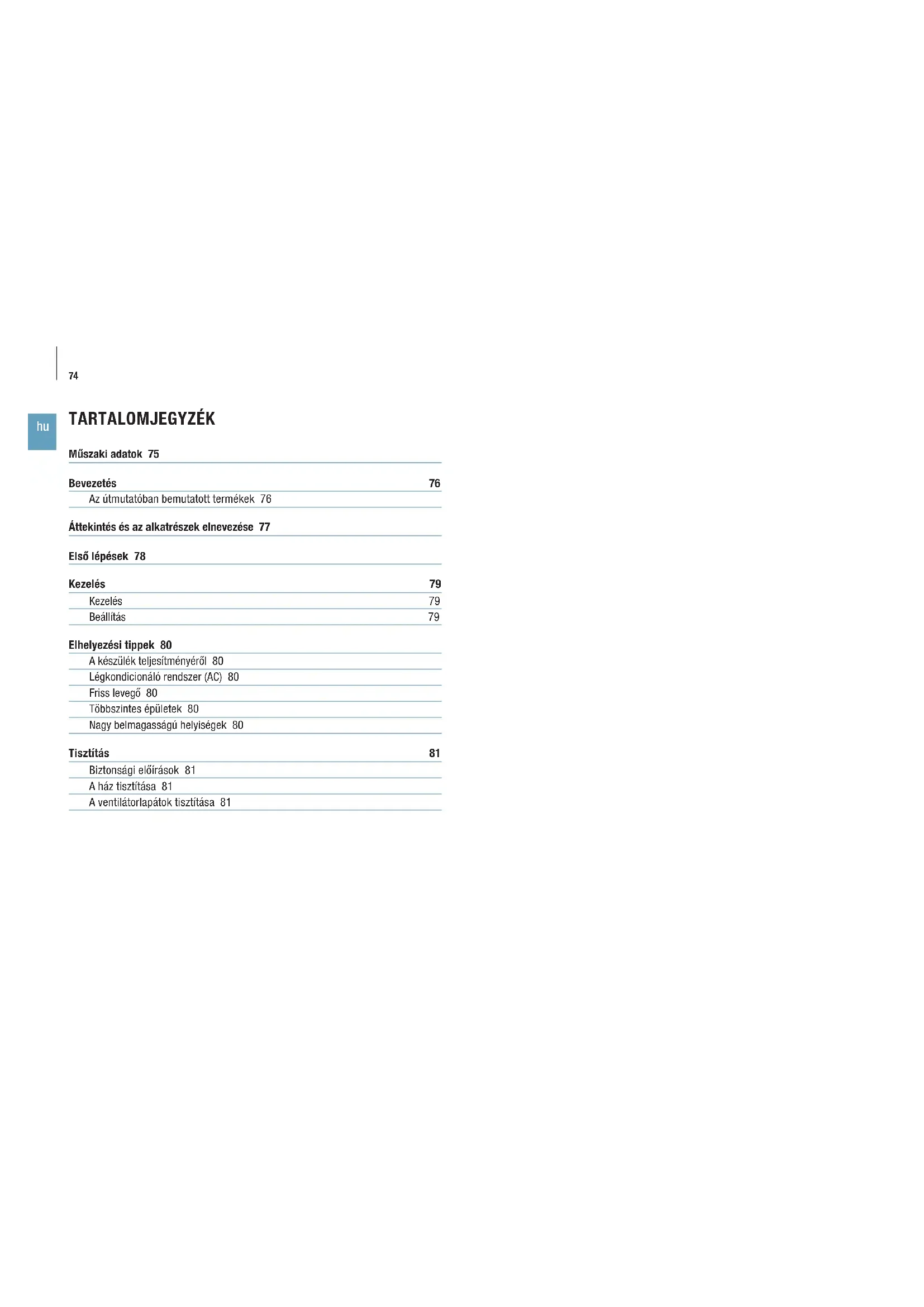

TARTALOMJEGYZÉK Műszaki adatok 75 Bevezetés 76 Az útmutatóban bemutatott termékek 76 Áttekintés és az alkatrészek elnevezése 77 Első lépések 78 Kezelés 79 Kezelés 79 Beállítás 79 Elhelyezési tippek 80 A készülék teljesítményéről 80 Légkondicionáló rendszer (AC) 80 Friss levegő 80 Többszintes épületek 80 Nagy belmagasságú helyiségek 80 Tisztítás 81 Biztonsági előírások 81 A ház tisztítása 81 A ventilátorlapátok tisztítása 8175

Műszaki adatok* Modell BONECO F120 Tápfeszültség 220 – 240V ~ 50Hz Felvett teljesítmény 20 W (max. szint) Működési zajszint 55 dB(A) (max. szint) Légáramlás 610 m

/ h Légsebesség 4,1 m/s Méretek H×Sz×M 278 × 278 × 540 mm Súly 2,9 kg

BONECO F120 Air Shower ventilátor Kézikönyv Biztonsági előírások TISZTELT VÁSÁRLÓ! Szeretnénk gratulálni a BONECO F120 Air Shower venti- látor megvásárlása alkalmából. Ez a nagy teljesítményű egység tökéletesen eleget tesznek igényeinek. Ha ala- csony teljesítményszintet állít be, a készülék kellemes fu- vallatot áraszt otthonában a meleg napokon. Másrészt ha légkondicionáló rendszert használ, a nagy teljesítményű ventilátor elosztja a levegőt a helyiségben, hogy egységes hőmérsékletet biztosítson. A BONECO F120 Air Shower ventilátor megtervezésekor a könnyű üzemeltetést és a tartósságot tartottuk leginkább szem előtt. A ventilátorlapát egyedi alakja egységes légá- ramot hoz létre minimális energiafelhasználással, ami jó hatással van a környezetre. Az elegáns kivitel harmoni- kusan illeszkedik bármilyen dekorációs stílushoz, így a BONECO F120 Air Shower ventilátort egész évben hasz- nálhatja. Reméljük, örömét leli az új BONECO F120 Air Shower ventilátorában! BEVEZETÉS77

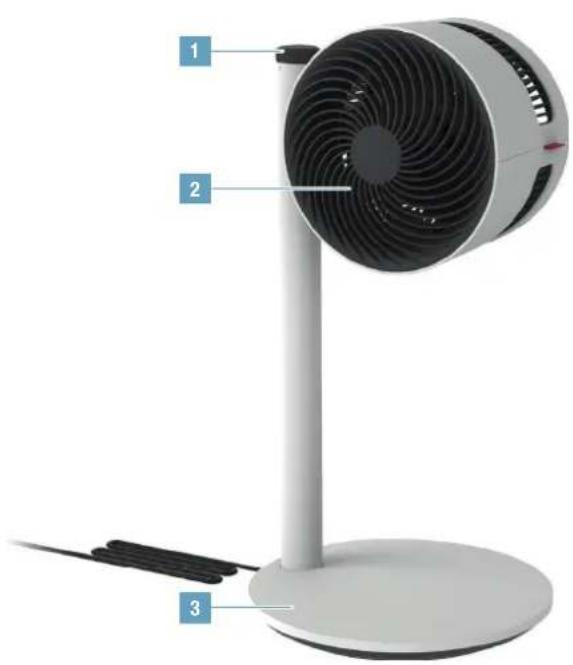

1 Teljesítményszabályzó 2 Ventilátoregység 3 Talp hálózati csatlakozódugasszal

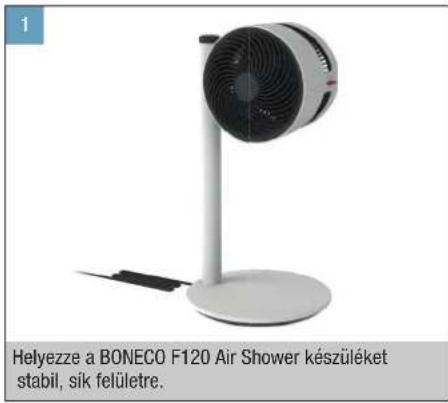

Helyezze a BONECO F120 Air Shower készüléket stabil, sík felületre. Helyezze a csatlakozódugaszt a csatlakozóaljzatba. Állítsa be a készülék teljesítményét a szabályozó segítségével.79

KEZELÉS A BONECO F120 Air Showe egyszerűen kezelhető. Három teljesítményszint állítható be egyszerű módon: 0 › I › II › III

A ventilátoregység kézzel 270 fokkal dönthető. A ventilátoregység nem fordul körbe 360 fokban. KEZELÉS 270°80

A KÉSZÜLÉK TELJESÍTMÉNYÉRŐL A BONECO F120 Air Shower készülék nagy teljesítményű ventilátora nagy mennyiségű levegő mozgatására képes. Ezt a következőképpen használhatja: Vezesse a levegőt egy meghatározott irányba, hogy egységes helyiség-hő- mérsékletet érjen el. A következő példákkal illusztráljuk ennek megvalósítását.

A nagy belmagasságú légkondicionált helyiségekben a hideg levegő lesüllyed a talajra, miközben a meleg le- vegő felszáll a mennyezetig. Fordítsa a BONECO F120 Air Shower ventilátort egyenesen felfelé, hogy élvezhesse a légzuhany élményét.

TÖBBSZINTES ÉPÜLETEK

Nyáron fülledt, meleg klíma uralkodhat a felső szinteken. A BONECO F120 Air Shower erőteljes ventilátora a hideg levegőt a talajtól az emeletek felé irányítja az egységes hőmérséklet elérése céljából. LÉGKONDICIONÁLÓ RENDSZER (AC) A légkondicionáló a hőmérsékletet különböző módokon osztja el. Használja a BONECO F120 Air Shower ventilá- tort, hogy a meleg levegőt a légkondicionáló rendszerhez terelje. Ez a képen látható módon közvetlenül vagy köz- vetetten történhet a légkeringés által. FRISS LEVEGŐ A BONECO F120 Air Shower segít a beltéri szellőzés ja- vításában. Ha nem jön létre keresztszellőzés, vezesse a friss levegőt közvetlenül az ablaktól a kívánt helyiségbe.81

Mindig húzza ki a BONECO F120 Air Shower venti- látort a hálózati csatlakozóból, mielőtt megkezdi a tisztítást! Ennek elmulasztása áramütést és halálos sérülést okozhat! Ne használjon alkoholtartalmú vagy rozsdásodást okozó tisztítószereket a tisztításhoz.

A BONECO F120 Air Shower ventilátor könnyen karban- tartható, még sokéves használat után is. A legtöbb eset- ben száraz ronggyal tisztítható. Makacs szennyeződés esetén tisztítsa a házat nedves ronggyal. Tegyen kevés mosogatószert a vízbe. A VENTILÁTORLAPÁTOK TISZTÍTÁSA

1. Fordítsa felfelé a ventilátoregységet, és oldja ki a

2. Távolítsa el az elülső rácsot, ehhez fordítsa el kissé

az óramutató járásával ellentétes irányban.

3. Lazítsa meg a középső biztonsági csavart az óramu-

tató járásával megegyező irányba forgatva.

4. Távolítsa el a ventilátorlapátot, és tisztítsa meg ned-

5. Helyezze vissza az egységet úgy, hogy a lépéseket

fordított irányban hajtja végre.

6. Helyezze vissza az elülső rácsot a biztonsági csavar-

ral. Ennek kivitelezésekor ügyeljen a csavar helyze- tére a rácson.82 hu83
