INSTRUKCJA OBSŁUGI F120 BONECO

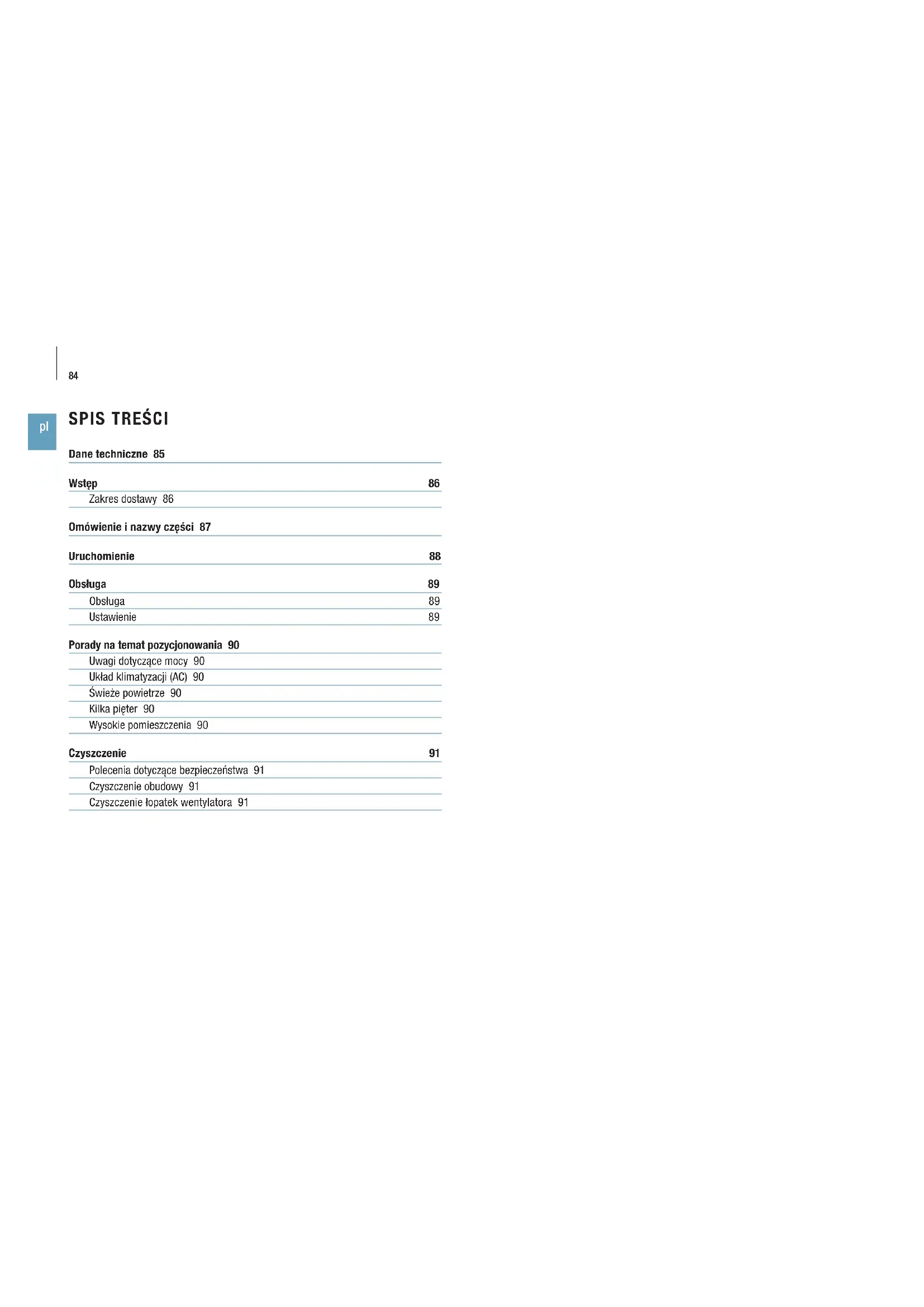

Dane techniczne 85 Wstęp 86 Zakres dostawy 86 Omówienie i nazwy części 87 Uruchomienie 88 Obsługa 89 Obsługa 89 Ustawienie 89 Porady na temat pozycjonowania 90 Uwagi dotyczące mocy 90 Układ klimatyzacji (AC) 90 Świeże powietrze 90 Kilka pięter 90 Wysokie pomieszczenia 90 Czyszczenie 91 Polecenia dotyczące bezpieczeństwa 91 Czyszczenie obudowy 91 Czyszczenie łopatek wentylatora 9185

Dane techniczne* Model BONECO F120 Napięcie zasilania 220 – 240V ~ 50Hz Pobór mocy 20 W (maks. poziom) Poziom hałasu 55 dB(A) (maks. poziom) Strumień powietrza 610 m

/ h Prędkość powietrza 4,1 m / s Wymiary DxSxW 278 × 278 × 540 mm Masa 2,9 kg DANE TECHNICZNE

ZAKRES DOSTAWY Wentylator BONECO F120 Air Shower Instrukcja Polecenia dotyczące bezpieczeństwa DROGI KLIENCIE, dziękujemy za zakup wentylatora BONECO F120 Air Sho- wer. To wysoce wydajne urządzenie, które płynnie dosto- sowuje się do twoich potrzeb. Gdy w gorący dzień usta- wisz je na niską moc, w twoim domu powieje przyjemna bryza. Jeśli natomiast korzystasz z układu klimatyzacji, mocny wentylator rozprowadzi powietrze po całym po- mieszczeniu, by zapewnić jednakową temperaturę w każdym miejscu. Gdy pracowaliśmy nad wentylatorem BONECO F120 Air Shower, naszymi głównymi założeniami były bezobsłu- gowe serwisowanie i trwałość. Jedyny w swoim rodzaju kształt łopatek wentylatora tworzy jednolity strumień powietrza przy minimalnym zużyciu energii, co jest ko- rzystne także dla środowiska. Elegancki wygląd pasuje do każdego wystroju wnętrza, dlatego z wentylatora BO- NECO F120 Air Shower można korzystać przez cały rok. Mamy nadzieję, że spodoba Ci się Twój nowy wentylator BONECO F120 Air Shower! WSTĘP87

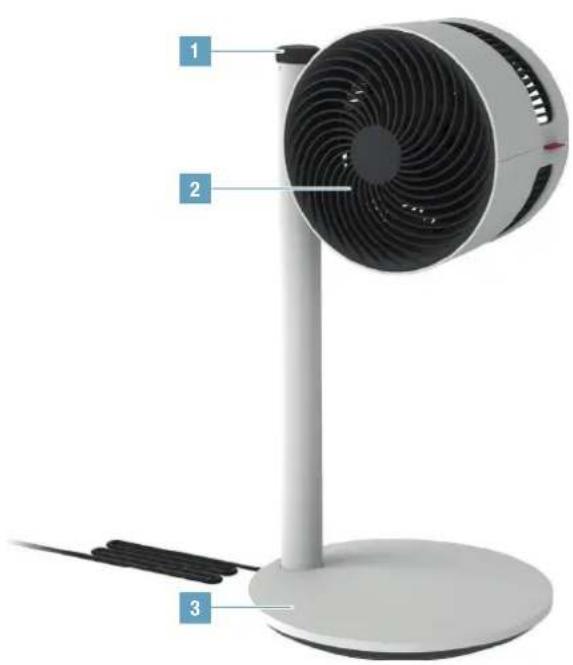

1 Regulator mocy 2 Wentylator 3 Podstawa z przewodem zasilającym

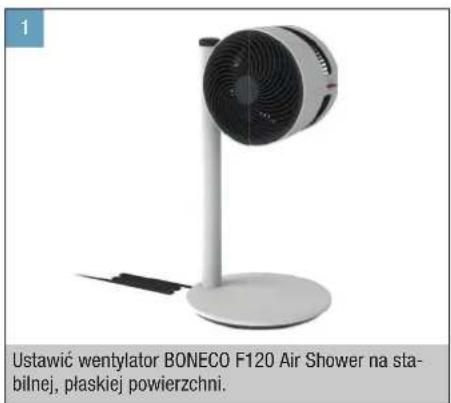

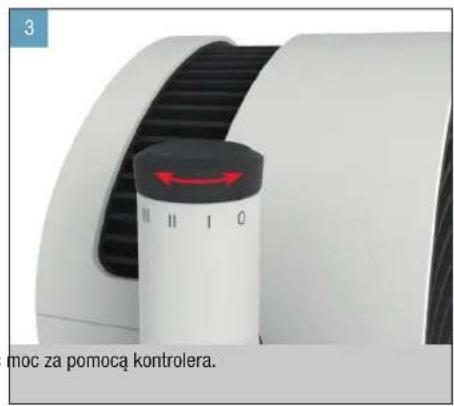

Ustawić wentylator BONECO F120 Air Shower na sta- bilnej, płaskiej powierzchni. Podłączyć przewód zasilający do sieci elektrycznej. Ustawić moc za pomocą kontrolera.89

OBSŁUGA Wentylator BONECO F120 Air Shower zaprojektowano z myślą o łatwej obsłudze. Moc reguluje się pojedynczym kontrolerem o trzech stopniach ustawienia: 0 › I › II › III USTAWIENIE Wentylator można ręcznie przechylić o 270 stopni. Wentylator nie obraca się o pełne 360 stopni. OBSŁUGA 270°90

Wentylator BONECO F120 Air Shower jest wyposażony w dmuchawę o wysokiej wydajności, która wymusza obieg dużych ilości powietrza. Korzystanie z tej funkcji: Skiero- wać strumień powietrza w konkretną stronę, by uzyskać jednakową temperaturę w całym pomieszczeniu. Poniż- sze przykłady pokazują, jak to zrobić.

PORADY NA TEMAT POZYCJONOWANIA

WYSOKIE POMIESZCZENIA W wysokich, klimatyzowanych pomieszczeniach chłodne powietrze opada na podłogę, a ciepłe unosi się w stronę sufitu. Skierować wentylator BONECO F120 Air Shower prosto w górę, by poczuć strumień chłodnego powietrza.

Latem na wyższych piętrach bywa gorąco i duszno. Mocny wentylator BONECO F120 Air Shower kieruje chłodne powietrze z parteru na wyższe piętra, pozwala- jąc uzyskać jednakową temperaturę. UKŁAD KLIMATYZACJI (AC) Klimatyzator rozprowadza powietrze w różnych kierun- kach. Wykorzystać wentylator BONECO F120 Air Shower, by skierować ciepłe powietrze w stronę układu klimaty- zacji. Można to uzyskać bezpośrednio lub pośrednio po- przez cyrkulację powietrza, tak jak pokazano na ilustracji.

Wentylator BONECO F120 Air Shower pomoże ci uzyskać skuteczniejszą wentylację pomieszczenia. Jeżeli brakuje przewiewu, skieruj świeże powietrze prosto z okna do żądanego pomieszczenia.91

Zawsze odłączać wentylator BONECO F120 Air Shower od sieci przed rozpoczęciem czyszczenia! W przeciwnym wypadku może dojść do porażenia prądem elektrycznym i śmiertelnych obrażeń! Do czyszczenia nie używać alkoholu ani żrących środków. CZYSZCZENIE OBUDOWY Wentylator BONECO F120 Air Shower zaprojektowano z myślą o małych wymaganiach w zakresie konserwacji, nawet po kilku latach używania. W większości przypad- ków do czyszczenia wystarczy sucha szmatka. Jeżeli do obudowy przywarł uporczywy brud, należy ją oczyścić wilgotną ściereczką. Do wody dodać niewielką ilość płynu do mycia naczyń.

CZYSZCZENIE ŁOPATEK WENTYLATORA

1. Przechylić wentylator do góry i poluzować śrubę za-

2. Zdjąć przednią kratkę, przekręcając ją lekko w kie-

runku przeciwnym do ruchu wskazówek zegara.

3. Poluzować środkową śrubę zabezpieczającą, odkrę-

cając ją w kierunku zgodnym z ruchem wskazówek zegara.

4. Zdjąć łopatki wentylatora i wyczyścić je wilgotną

5. Złożyć urządzenie z powrotem, postępując w od-

6. Przymocować przednią kratkę śrubą zabezpiecza-

jącą. Wykonując tę czynność, należy zwrócić uwagę na położenie śruby na przedniej kratce.92 pl93
