KÄYTTÖOHJE F120 BONECO

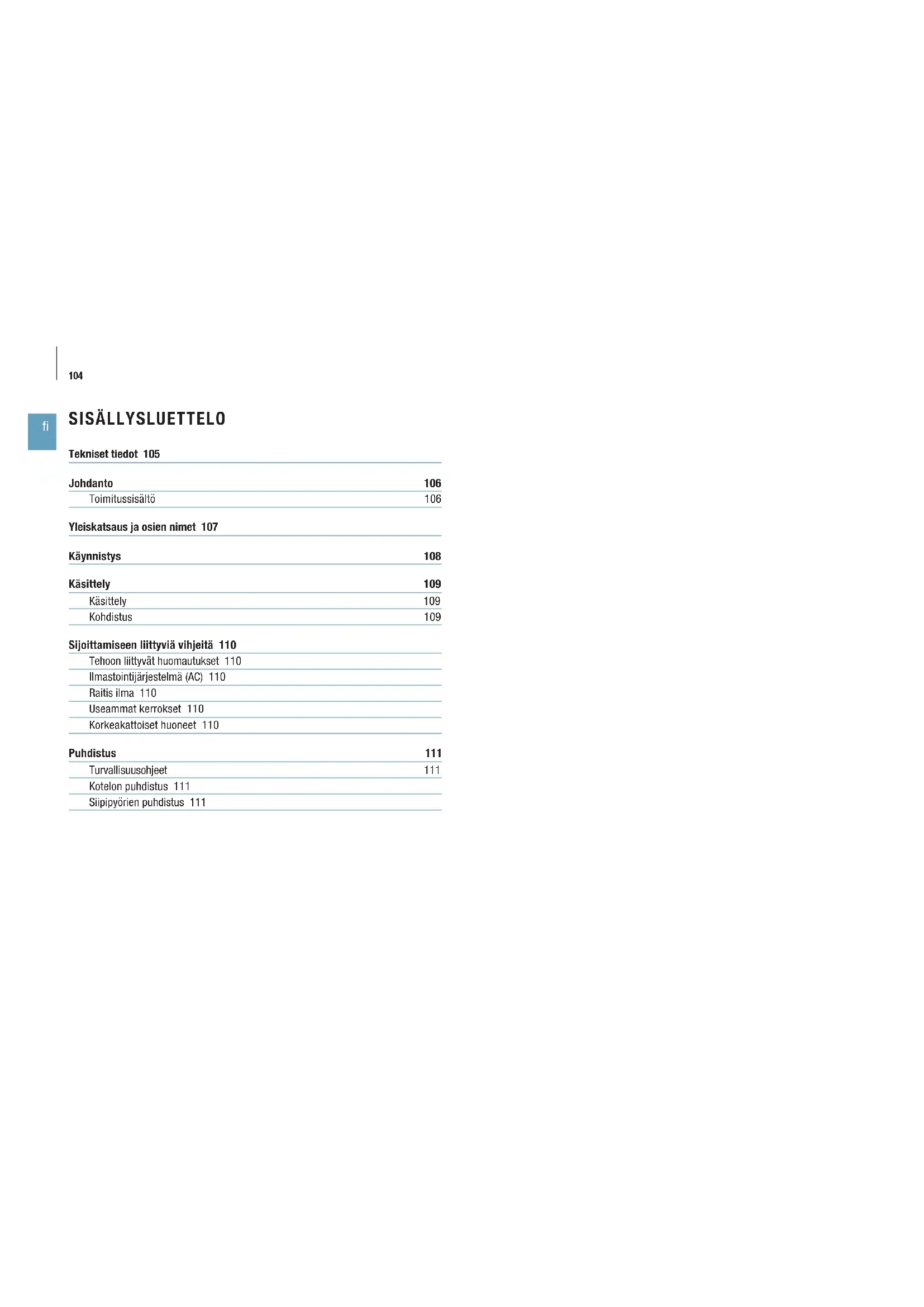

SISÄLLYSLUETTELO Tekniset tiedot 105 Johdanto 106 Toimitussisältö 106 Yleiskatsaus ja osien nimet 107 Käynnistys 108 Käsittely 109 Käsittely 109 Kohdistus 109 Sijoittamiseen liittyviä vihjeitä 110 Tehoon liittyvät huomautukset 110 Ilmastointijärjestelmä (AC) 110 Raitis ilma 110 Useammat kerrokset 110 Korkeakattoiset huoneet 110 Puhdistus 111 Turvallisuusohjeet 111 Kotelon puhdistus 111 Siipipyörien puhdistus 111105

Tekniset tiedot* Malli BONECO F120 Verkkojännite 220 – 240V ~ 50Hz Ottoteho 20 W (maks.taso) Käyttöääni 55 dB(A) (maks.taso) Ilmavirta 610 m

TOIMITUSSISÄLTÖ BONECO F120 Air Shower -tuuletin Käyttöopas Turvallisuusohjeet ARVOISA ASIAKAS, onnittelut BONECO F120 Air Shower -tuulettimen oston johdosta. Tämä huipputehokas laite on sovitettavissa saumattomasti tarpeitasi vastaavalla tavalla. Kun se asetetaan alhaisemmalle tehotasolle, se tarjoaa kotiisi miellyttävän ilmavirran kuumina päivinä. Jos käytössä on ilmastointijärjestelmä, laitteen tehokas tuuletin jakaa ilman tasaisesti koko huoneeseen yhdenmukaisen läm- pötilan takaamiseksi. BONECO F120 -tuulettimen kehittelyssä pidettiin tär- keimpänä alhaista huollon tarvetta sekä suurta kes- tävyyttä. Siipipyörän ainutlaatuinen muoto saa aikaan tasaisen ilmavirran minimaalisella energiankulutuksella, mikä on myös ympäristöystävällistä. Tyylikäs muotoilu sopii yhteen minkä tahansa sisustustyylin kanssa, joten voit käyttää BONECO F120 -tuuletintasi kaikkina vuoden- aikoina. Toivomme, että pidät uudesta BONECO F120 Air Shower -tuulettimestasi! JOHDANTO107

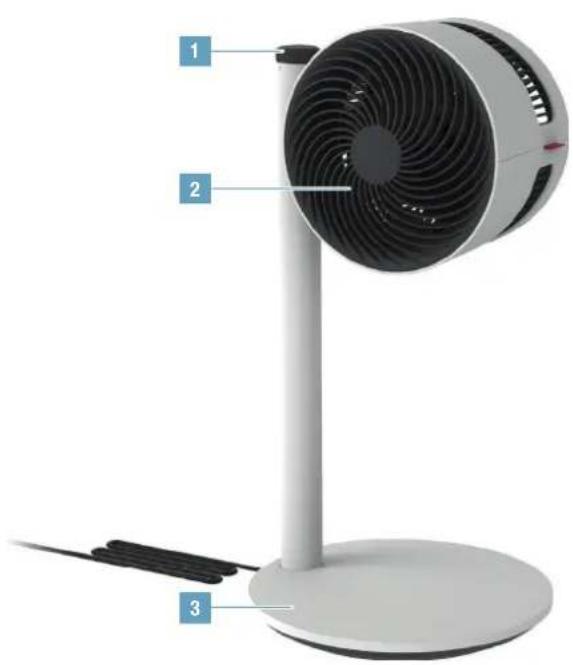

1 Tehosäädin 2 Tuuletinyksikkö 3 Alusta ja virtajohto

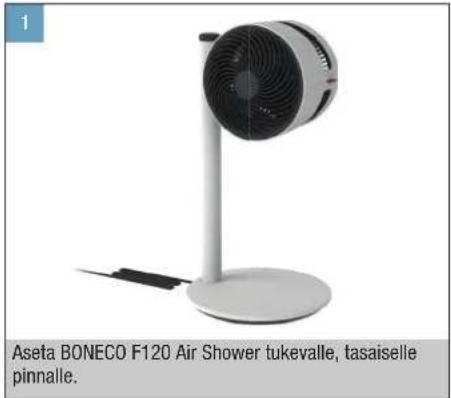

Aseta BONECO F120 Air Shower tukevalle, tasaiselle pinnalle. Liitä virtajohto sähköverkkoon. Säädä tehoa ohjaimella.109

KÄSITTELY BONECO F120 Air Shower on suunniteltu helposti käsi- teltäväksi. Tehoa säädetään neljällä tasolla yhtä ohjainta käyttäen: 0 › I › II › III KOHDISTUS Tuuletinyksikköä voidaan kallistaa manuaalisesti 270 astetta. Tuuletinyksikkö ei pyöri täyttä 360 astetta. KÄSITTELY 270°110

BONECO F120 Air Shower -tuuletin on varustettu suur- tehopuhaltimella, joka kykenee siirtämään suuria mää- riä ilmaa. Näin hyödynnät tätä ominaisuutta: Ohjaa ilma tiettyyn suuntaan tasaisen huoneenlämmön saavuttami- seksi. Seuraavissa esimerkeissä esitetään, kuinka tämä tehdään.

SIJOITTAMISEEN LIITTYVIÄ VIHJEITÄ

KORKEAKATTOISET HUONEET Korkeakattoisissa ilmastoitavissa huoneissa kylmä ilma laskeutuu lattialle, kun taas lämmin ilma nousee kattoon. Suuntaa BONECO F120 Air Shower suoraan ylöspäin. USEAMMAT KERROKSET Ylemmät kerrokset voivat olla kesällä kuumia ja hiostavia. BONECO F120 Air Shower -laitteen tehokas tuuletin oh- jaa viileän ilman pohjakerroksesta useampiin kerroksiin, mikä saa aikaan tasaisen lämpötilan. ILMASTOINTIJÄRJESTELMÄ (AC) Ilmastointilaite jakaa lämpötilan useilla tavoilla. Käytä BONECO F120 Air Shower -tuuletinta lämpimän ilman siirtämiseen ilmastointijärjestelmää kohti. Tämä voidaan tehdä suoraan tai epäsuoraan ilmankierron avulla tässä kuvassa esitetysti. RAITIS ILMA BONECO F120 Air Shower auttaa sinua saavuttamaan paremman ilmanvaihdon sisätiloissa. Jos läpivetoa ei saada aikaan, ohjaa raitista ilmaa suoraan ikkunasta ha- luamaasi huoneeseen.111

PUHDISTUS TURVALLISUUSOHJEET Irrota BONECO F120 Air Shower aina pistorasiasta ennen puhdistamisen aloittamista! Tämän teke- mättä jättäminen voi johtaa sähköiskuun ja kuole- maan! Älä käytä puhdistukseen alkoholia sisältäviä tai syö- vyttäviä puhdistusaineita. KOTELON PUHDISTUS BONECO F120 Air Shower on suunniteltu vähän huoltoa kaipaavaan käyttöön vielä vuosienkin käytön jälkeen. Useimmissa tapauksissa puhdistukseen voidaan käyttää kuivaa kangasta. Jos kotelossa on itsepintaisia tahroja, puhdista se kos- tealla kankaalla. Lisää veteen pieni määrä astianpesuai- netta.

SIIPIPYÖRIEN PUHDISTUS

1. Kallista tuuletinyksikköä ylöspäin ja irrota turva-

2. Irrota etusäleikkö kiertämällä sitä hieman vastapäi-

3. Avaa keskellä olevaa turvaruuvia kiertämällä sitä

4. Irrota siipipyörä ja puhdista se kostealla kankaalla.

5. Kokoa yksikkö uudelleen suorittamalla vaiheet

käänteisessä järjestyksessä.

6. Kiinnitä etusäleikkö turvaruuvilla. Kiinnitä huomiota

ruuvin asentoon etusäleikössä.112 fi113
