F120 - Ventilatore BONECO - Manuale utente e istruzioni gratuiti

MANUALE UTENTE F120 BONECO

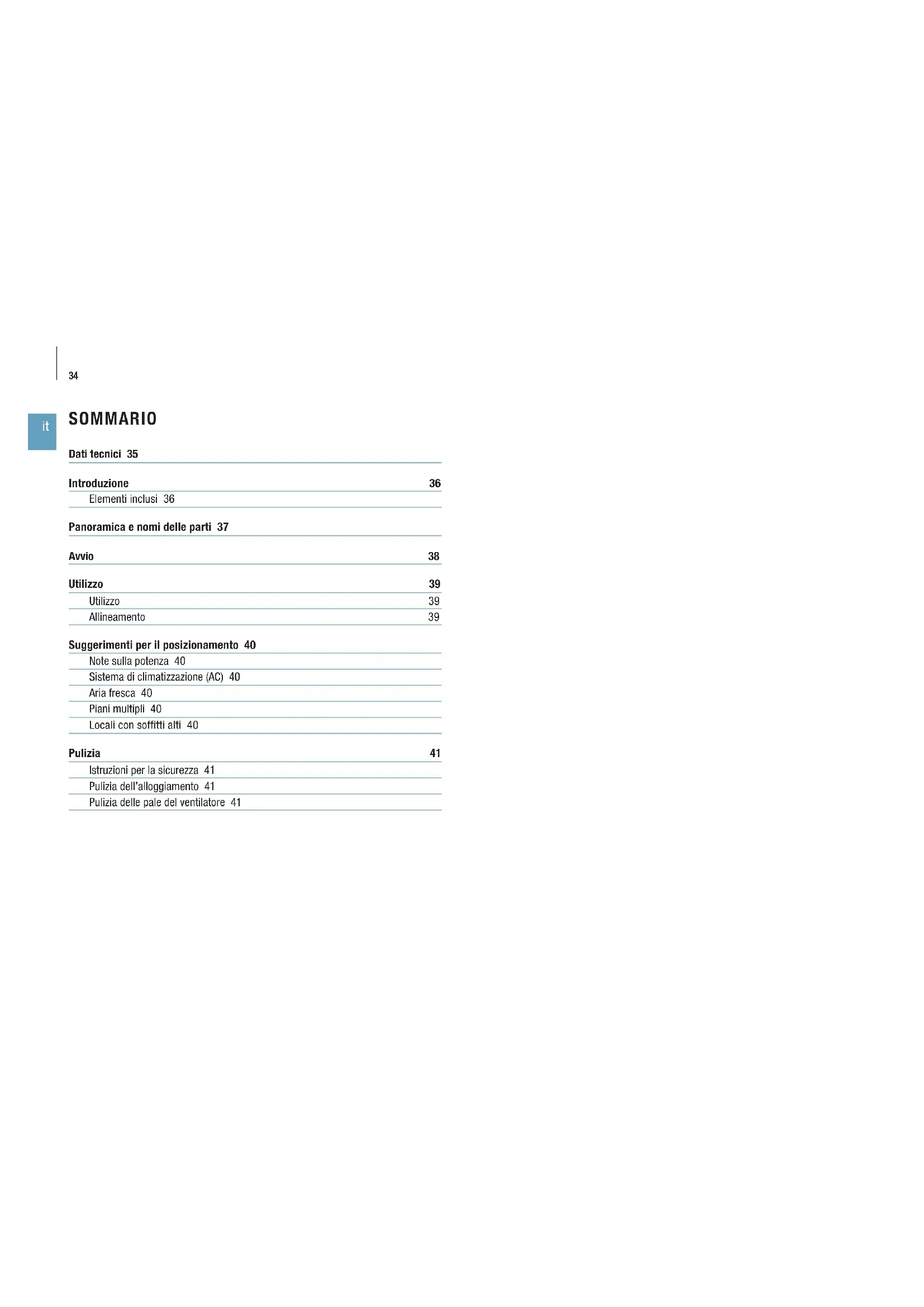

SOMMARIO Dati tecnici 35 Introduzione 36 Elementi inclusi 36 Panoramica e nomi delle parti 37 Avvio 38 Utilizzo 39 Utilizzo 39 Allineamento 39 Suggerimenti per il posizionamento 40 Note sulla potenza 40 Sistema di climatizzazione (AC) 40 Aria fresca 40 Piani multipli 40 Locali con soffitti alti 40 Pulizia 41 Istruzioni per la sicurezza 41 Pulizia dell’alloggiamento 41 Pulizia delle pale del ventilatore 4135

Dati tecnici* Modello BONECO F120 Tensione di alimentazione 220 – 240V ~ 50Hz Potenza assorbita 20 W (livello massimo) Livello di rumore di funzionamento 55 dB (A) (livello massimo) Portata d’aria 610 m

• Soggetto a modifiche36

ELEMENTI INCLUSI Ventilatore BONECO F120 Air Shower Manuale Istruzioni per la sicurezza GENTILE CLIENTE, complimenti per avere acquistato il ventilatore BONECO F120 Air Shower. Questa unità ad alte prestazioni è facil- mente in grado di soddisfare le vostre esigenze. Quando impostato sui livelli di potenza più bassi, nelle giornate più calde fornisce una piacevole ventilazione in casa. D’altra parte, se si utilizza un condizionatore d’aria, la potente ventola dell’unità distribuisce l’aria in tutta la stanza, garantendo in questo modo una temperatura uniforme. Nello sviluppo del ventilatore BONECO F120 Air Shower, abbiamo privilegiato la ridotta manutenzione e la durata. La forma caratteristica della pala crea una portata d’aria uniforme, riducendo il consumo di energia, con un chiaro vantaggio per l’ambiente. Il suo design elegante si integra alla perfezione in qualsiasi stile decorativo: il ventilatore BONECO F120 Air Shower può essere utilizzato tutto l’anno. Speriamo che le piaccia il suo nuovo ventilatore BONECO F120 Air Shower! INTRODUZIONE37

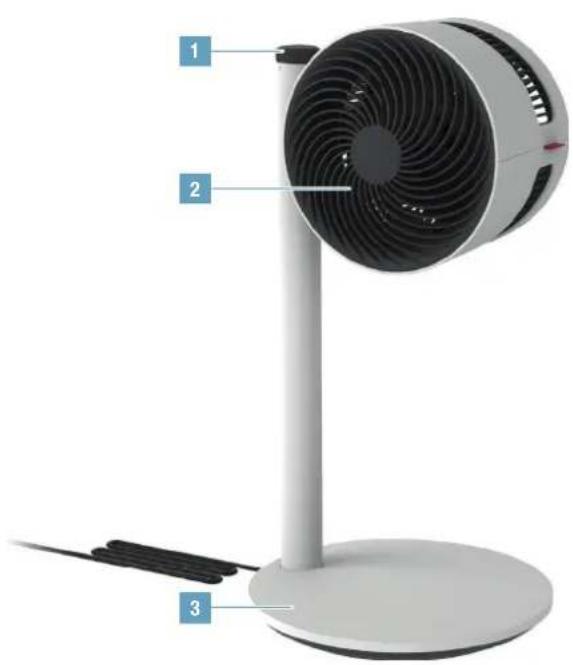

1 Regolatore di potenza 2 Unità ventola 3 Base con cavo di alimentazione

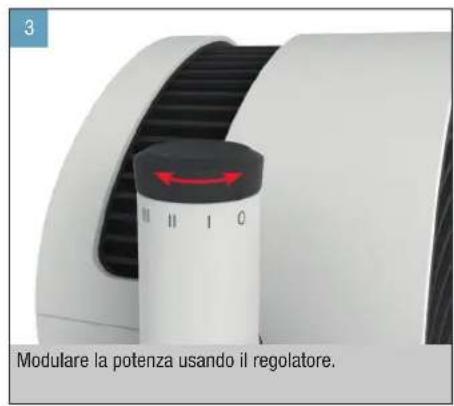

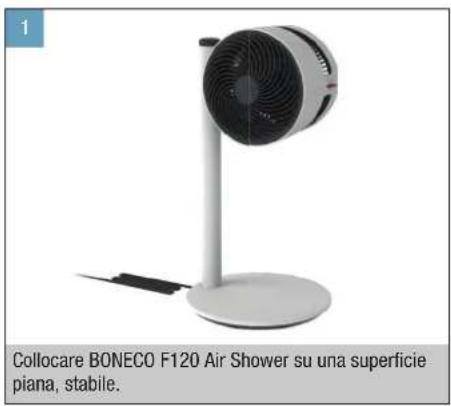

Collocare BONECO F120 Air Shower su una superficie piana, stabile. Collegare il cavo di alimentazione a una presa di corrente. Modulare la potenza usando il regolatore.39

UTILIZZO BONECO F120 Air Shower è concepito per semplicità d’uso. La potenza può essere impostata su tre livelli, us- ando un unico regolatore: 0 › I › II › III ALLINEAMENTO L’unità di ventilazione può essere inclinata manualmente di 270 gradi. L’unità di ventilazione non ruota completamente di 360 gradi. UTILIZZO 270°40

Il ventilatore BONECO F120 Air Shower è dotato di una ventola ad alta potenza in grado di spostare grandi quan- tità di aria. Come utilizzare questa funzione: Convogliare l’aria in una direzione specifica per ottenere un clima ambientale uniforme. I seguenti esempi illustrano come farlo.

Nei locali con aria condizionata e soffitti alti, l’aria fredda scende sul pavimento mentre l’aria calda sale verso il soffitto. Ruotare BONECO F120 Air Shower verso l’alto per una sensazione di doccia d’aria. PIANI MULTIPLI In estate, i piani più alti possono diventare caldi e afosi. Il potente ventilatore BONECO F120 Air Shower convoglia l’aria fredda dal piano terra ai piani superiori, permet- tendo il raggiungimento di una temperatura uniforme. SISTEMA DI CLIMATIZZAZIONE (AC) Un condizionatore d’aria distribuisce la temperatura in vari modi. BONECO F120 Air Shower può essere utilizzato per spostare l’aria calda verso l’impianto di climatizzazi- one. Ciò può essere fatto direttamente o indirettamente tramite la circolazione dell’aria, come mostrato in questa immagine. ARIA FRESCA BONECO F120 Air Shower contribuisce a ottenere una ventilazione migliore negli ambienti chiusi. Se non è pos- sibile creare una ventilazione trasversale, convogliare l’aria fresca direttamente dalla finestra al locale desid- erato.41

Prima di iniziare la pulizia, staccare sempre BONECO F120 Air Shower dall’alimentazione elettrica! In caso contrario si possono provocare scosse elettriche e lesioni mortali! Non pulire mai con alcol né detergenti corrosivi.

PULIZIA DELL’ALLOGGIAMENTO

BONECO F120 Air Shower è concepito per funzionamento a manutenzione ridotta, persino dopo molti anni di uti- lizzo. Nella maggior parte dei casi, sarà sufficiente pulirli con un panno asciutto. Se è presente sporco ostinato, pulire l’alloggiamento con un panno umido. Aggiungere all’acqua una piccola quan- tità di detersivo per piatti.

PULIZIA DELLE PALE DEL VENTILATORE

1. Inclinare l’unità di ventilazione verso l’alto e allentare

la vite di sicurezza.

2. Rimuovere la griglia anteriore ruotando leggermente

in senso antiorario.

3. Svitare in senso orario la vite di sicurezza posta nel

4. Rimuovere la pala del ventilatore e pulirle con un

5. Rimontare l’unità seguendo i passaggi in ordine in-

6. Fissare la griglia anteriore utilizzando la vite di si-

curezza. In tale operazione, prestare attenzione alla posizione della vite sulla griglia anteriore.42 it43
